USR-DR302多主机轮询测试方法

一、拓扑图

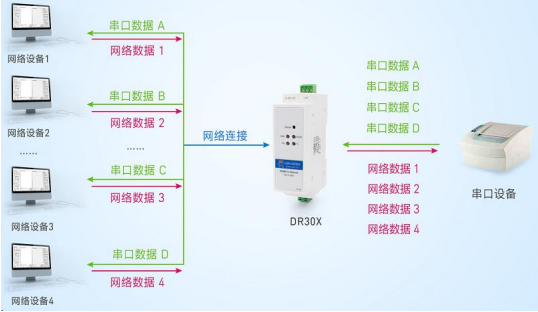

数据轮询功能主要是为了解决多个网络设备同时发送数据后串口设备回复错位的问题，可识别不同网络设备发送的数据并进行对应回复，防止数据错位。

注意：轮询功能开启，DR302 只能作为从属设备，暂无主机模式。

二、实物连接：DR302网线接路由器，PC也接同一个路由器，串口线直连PC

三、需要的资料：

说明书：http://m.usr.cn/Down/USR-DR302_V1.0.1.pdf

软件设计手册：http://m.usr.cn/Down/USR-DR302_software_V1.0.1.pdf

四、测试

1.将302(USR-DR302，简称 302)的串口通过串口线(或USB 转串口线)与PC相连接，通过网线将 302 的网口接到路由器上，PC 的网口也接同一个路由器，检测硬件连接无错误后，接入我们配送的电源适配器，给 302 供电。

2.按路径：控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

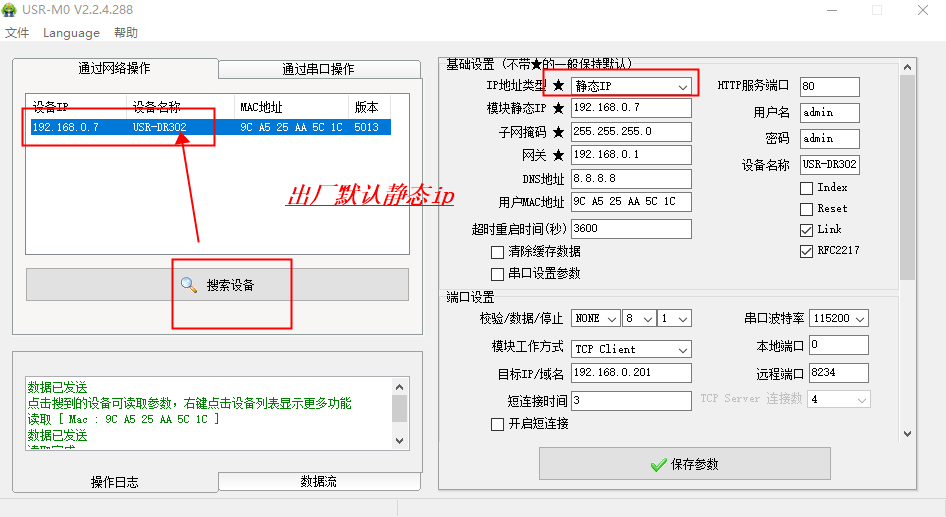

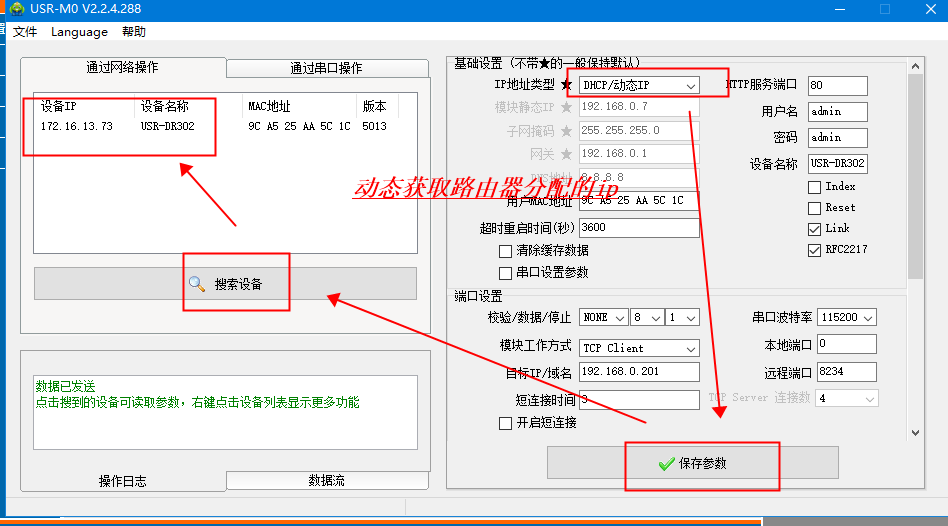

3.用M0设置软件搜索到设备，出厂默认是192.168.0.7，静态ip

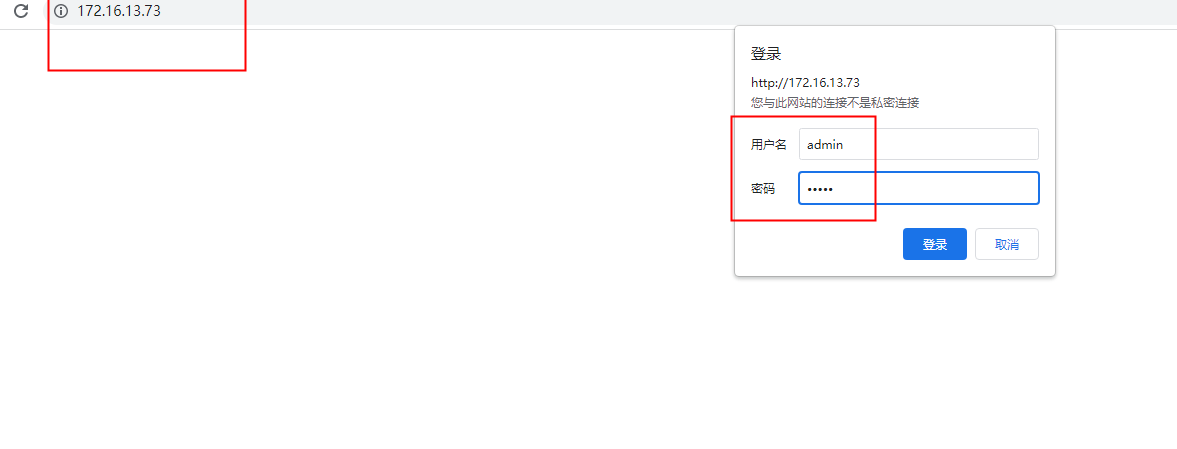

4. 修改成动态获取（DHCP/动态ip），保存参数——重新搜索。然后可以看到路由器分配给DR302的动态ip，打开浏览器输入路由器分配的ip进内置网页，用户名和密码都是admin

 浏览器进不去：清除浏览器缓存，更换浏览器，建议使用标准版的谷歌浏览器，360浏览器开启兼容模式

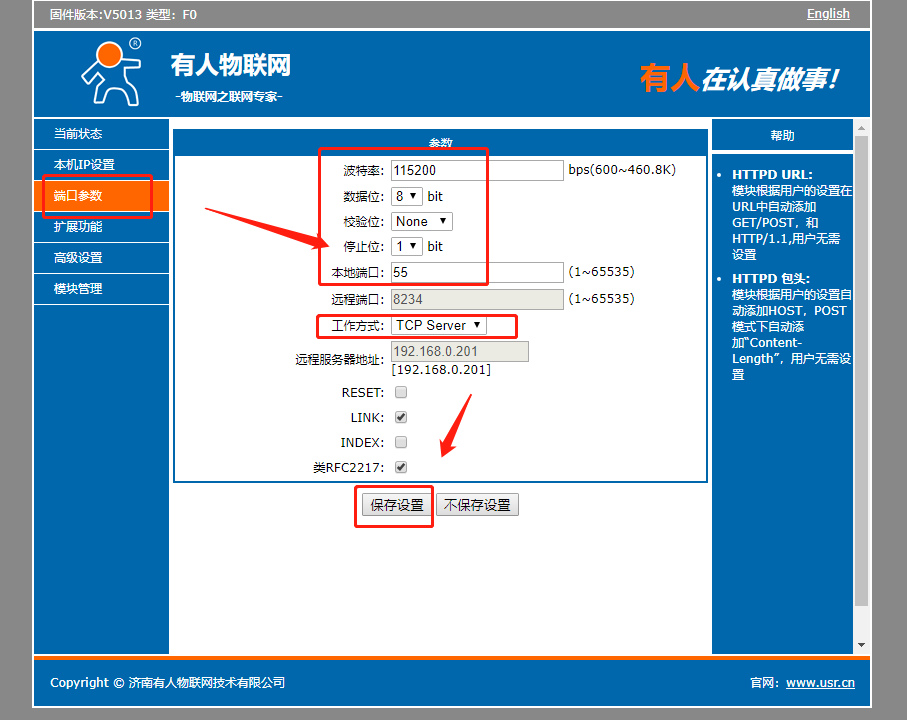

5. 在“端口参数”设置处将302的工作模式设置成TCP-Server，本地端口55（端口可设，此处以55为例），设置完成后保存参数。

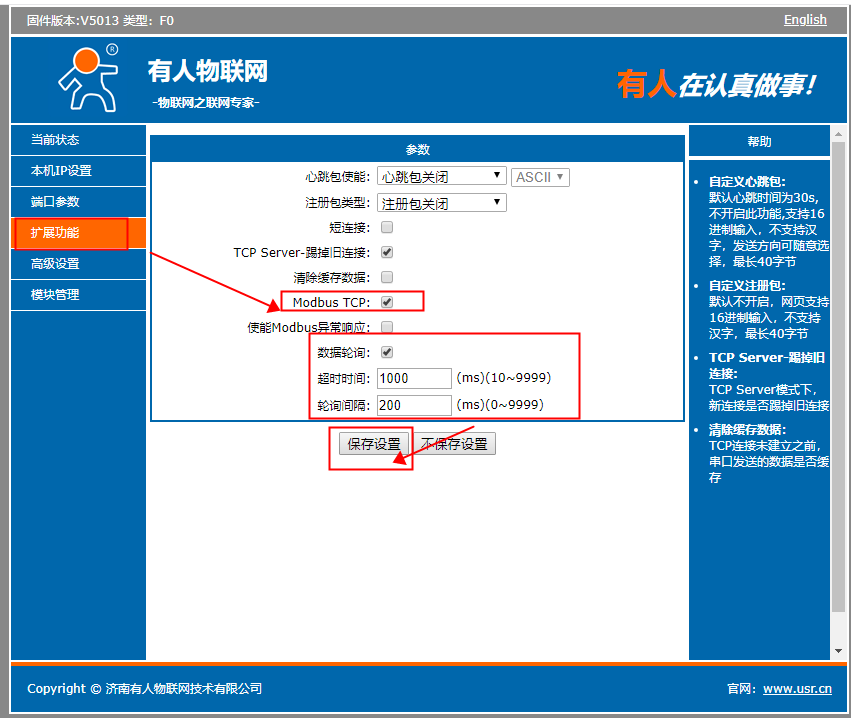

6. 在“扩展功能”勾选“Modbus Tcp”,开启轮询功能、设置轮询参数，设置完成后点击“保存设置”。

注意：MODBUS 主机轮询的超时时间（M）设置与这里的超时时间（M1）、轮询间隔（M2）密切相关。使用规则建议：M>M1+M2

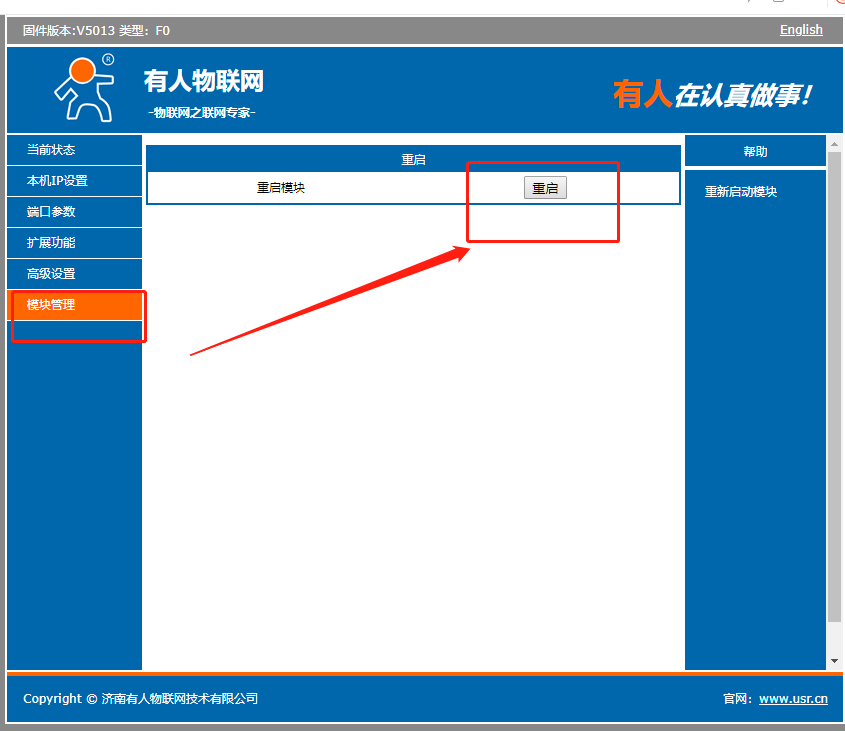

7. 所有参数设置完成后重启设备生效。

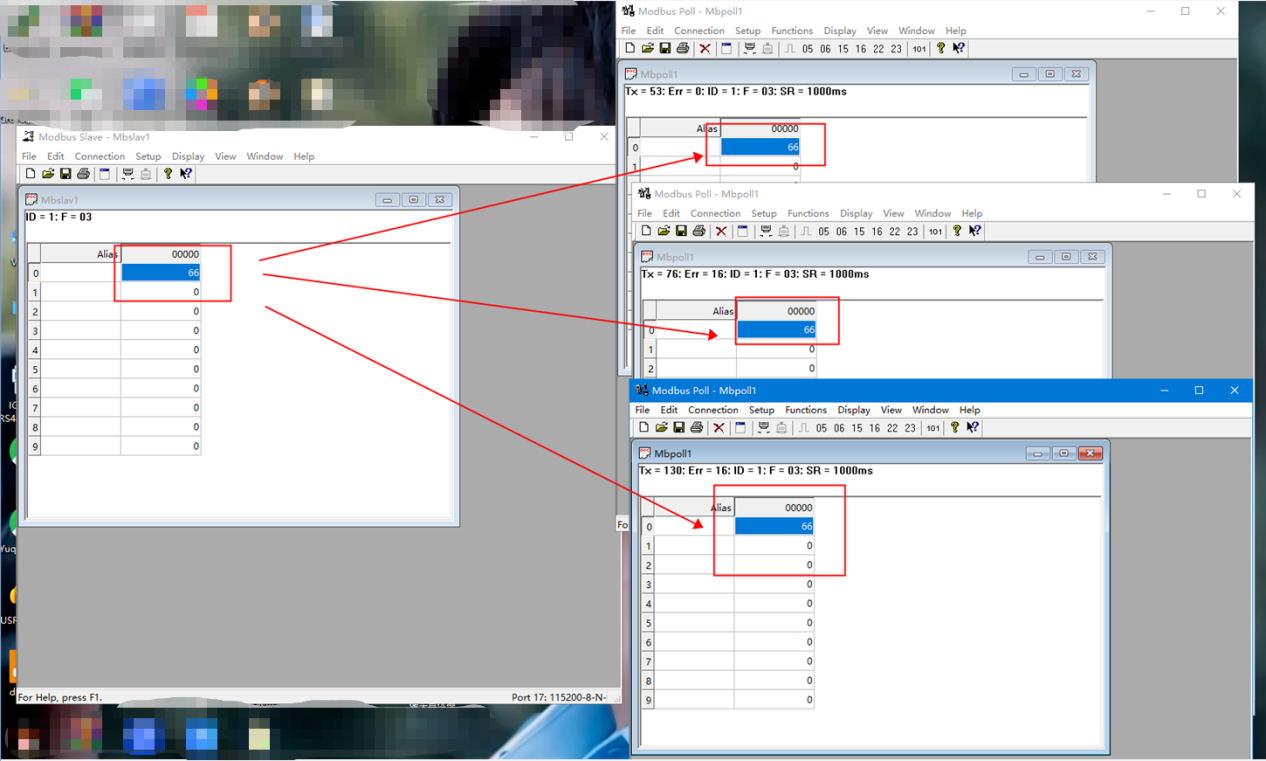

8. 模拟测试用MODBUS SLAVE软件做串口设备，3个MODBUS POLL软件做网络端。

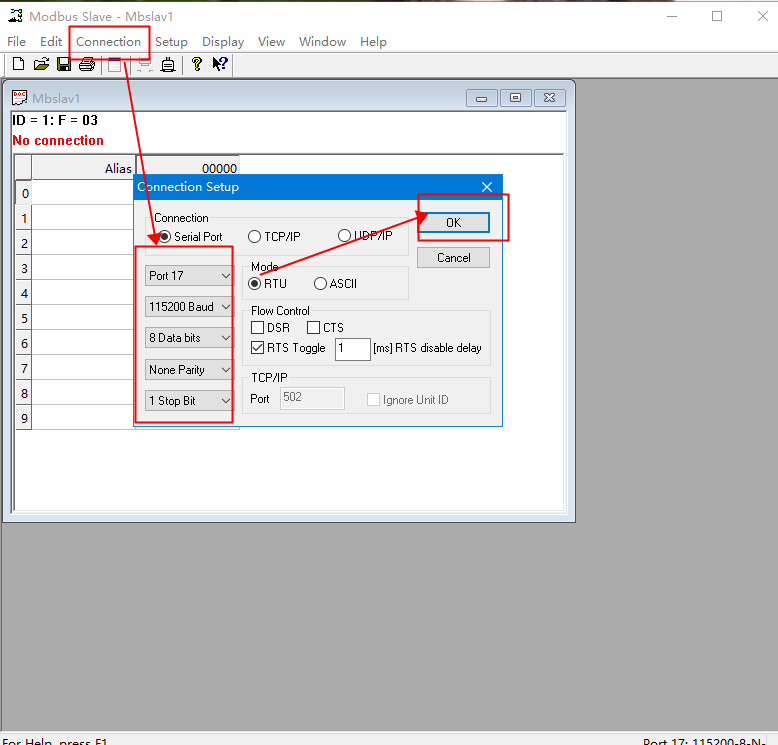

MODBUS SLAVE软件设置串口参数，波特率、数据位、停止位、校验位，需要和DR302的串口参数设置一致。

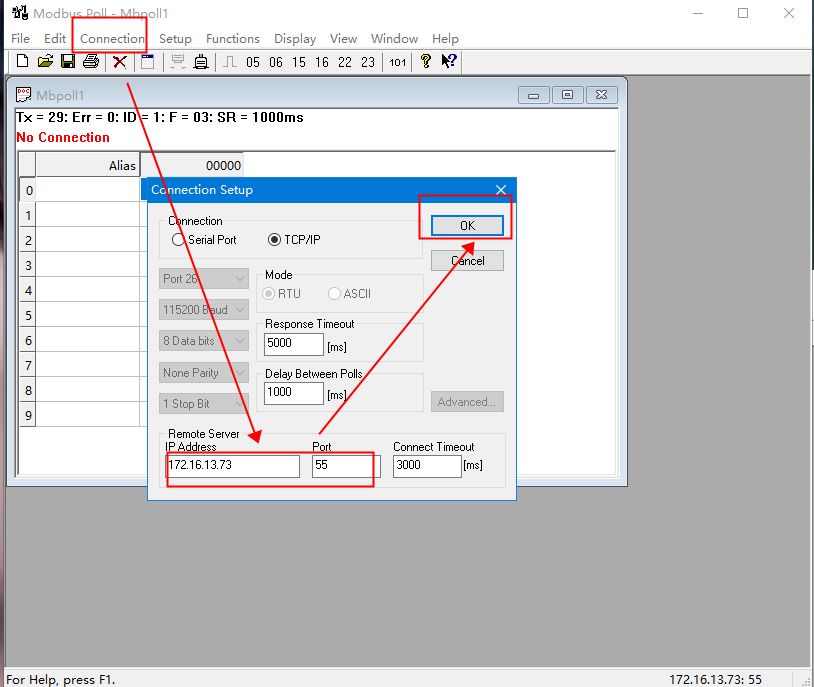

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填DR302的IP地址，Server Port填DR302的端口号55。注意MODBUS POLL软件的3个时间参数，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。
