西门子1200PLC如何使用串口服务器做MODBUS TCP 转MODBUS RTU的协议转换采集

一，所需资料

软件设计手册：http://www.usr.cn/Down/USR-N510-software-V1.0.3.pdf

说明书：http://www.usr.cn/Down/USR-N510_V1.0.9.pdf

Modbus slave，串口调试助手 软件自行网上下载

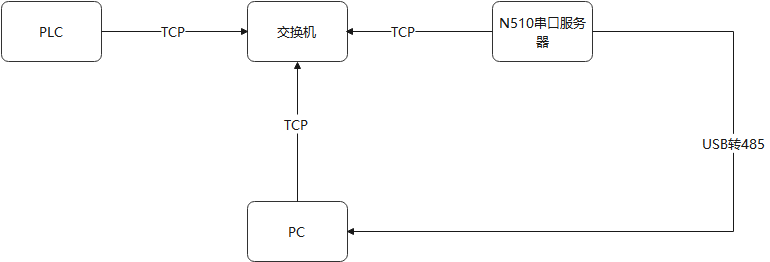

二，网络拓扑图

三，设备连接

将N510串口通过串口转USB线与PC相连接，通过网线将 N510的网口 和PLC 的网口相连接。检测硬件连接无错误后，接入我们配送的电源适配器，给 N510 供电。

四，具体操作

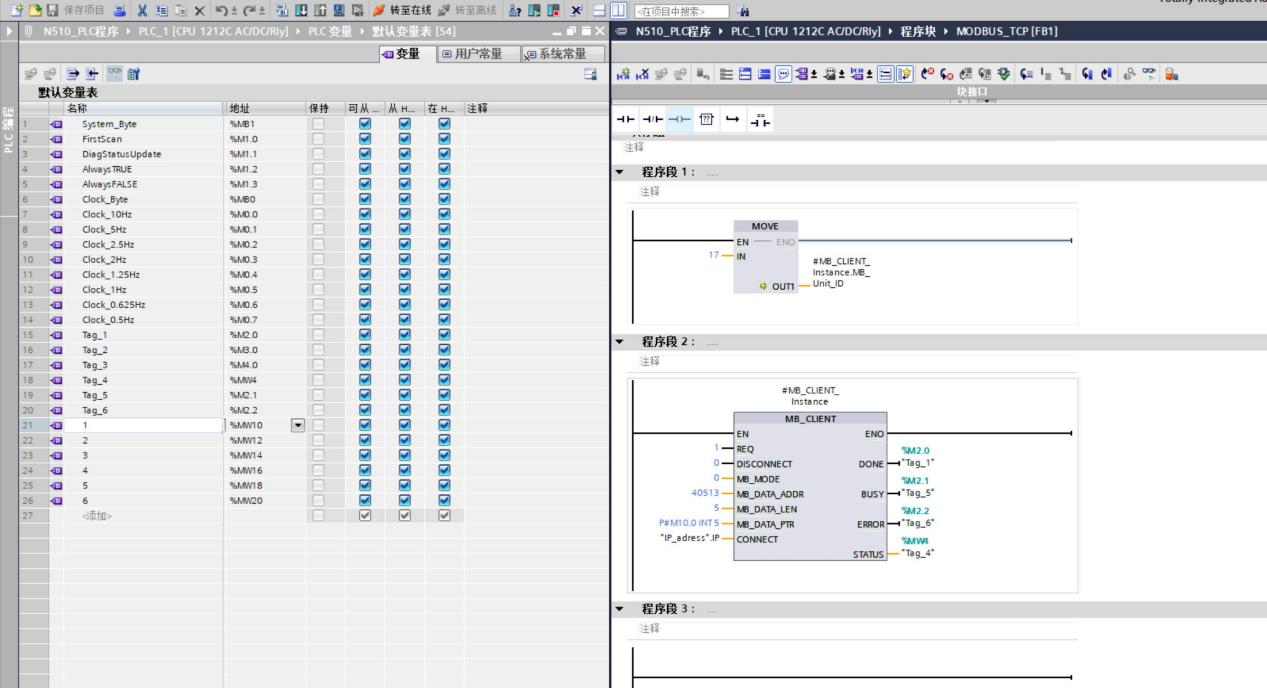

1，1200处编辑modbus tcp客户端程序，并且新建背景数据块DB1,设定modbus tcp client 背景参数，具体如下图

注意，

1）以上为设定PLC采集从站地址为17，读写操作为只读，采集点为40513，采集变量数目为5，采集到的数据存放于MW10--MW18 5个整型数据中。

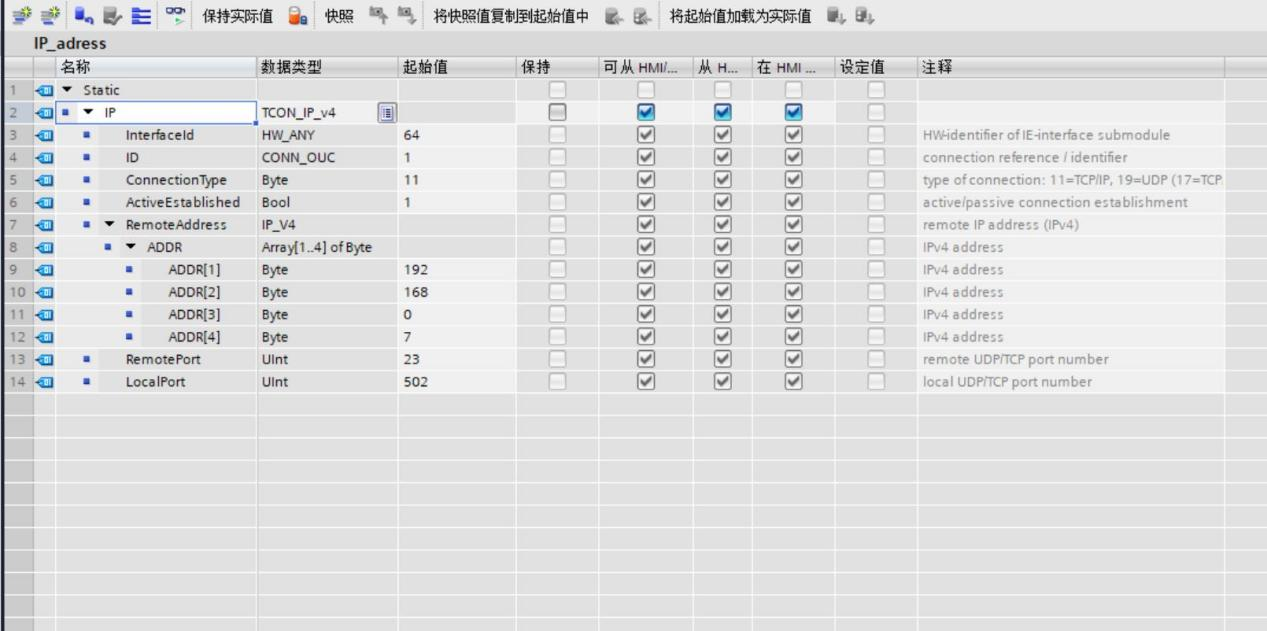

2）DB1参数数据块中，设定服务器IP地址为192.168.0.7，端口号为23，本机端口为502。

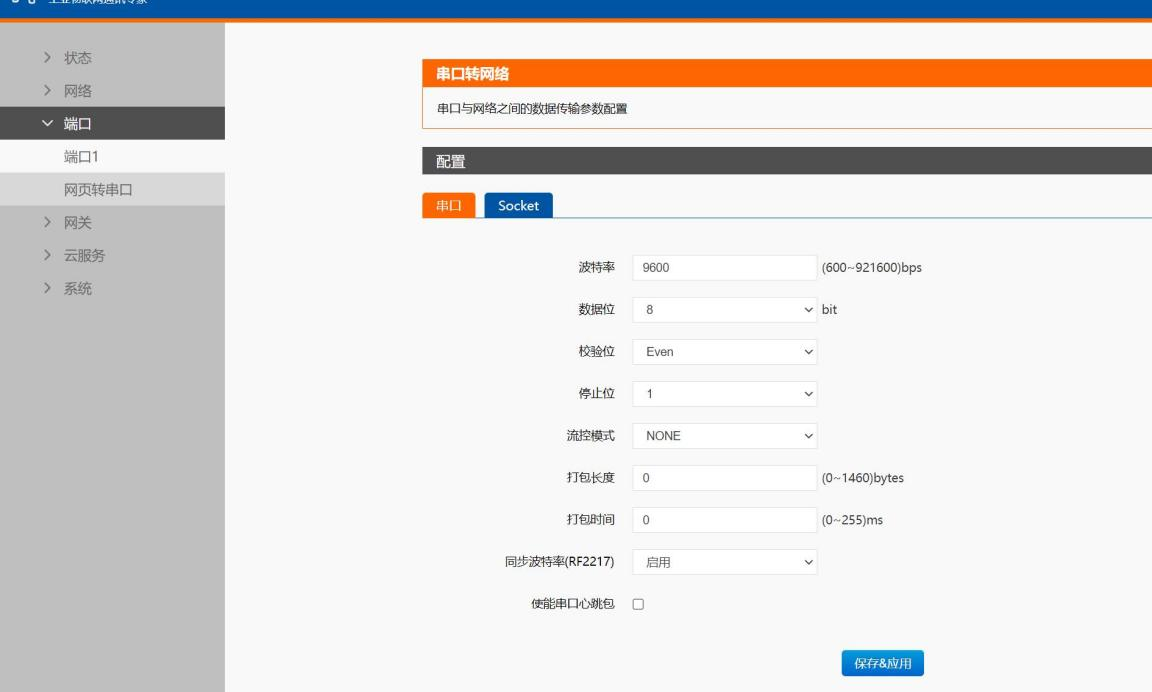

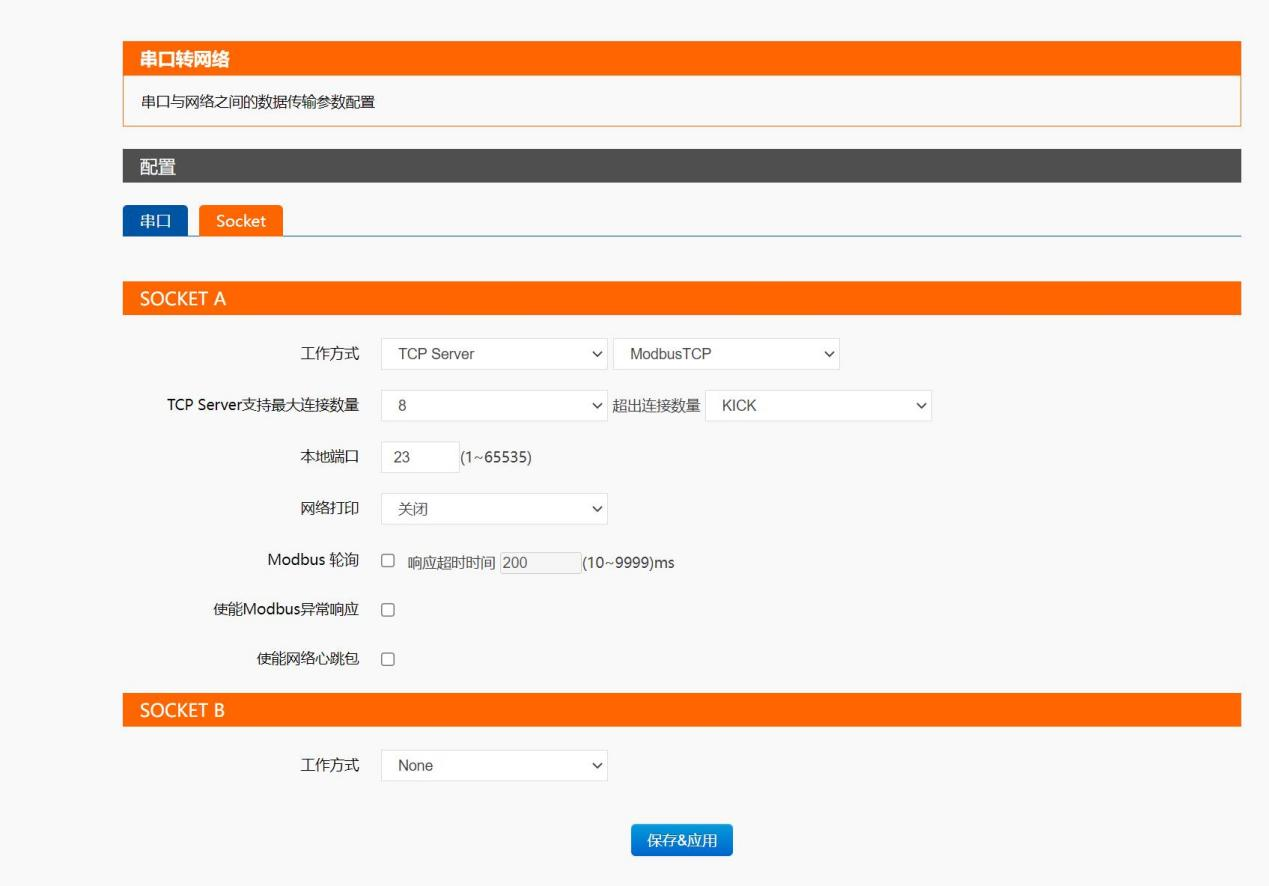

2，使用网页设定N510参数，默认510的IP地址为192.168.0.7，默认用户名及账号密码为admin，如下图（注意，N5x0分为1期与2期，实际上设定方式一致）

注意：

1）设定的从机校验位为偶校验，可以根据需求自行设定，但是务必保持与从机一致

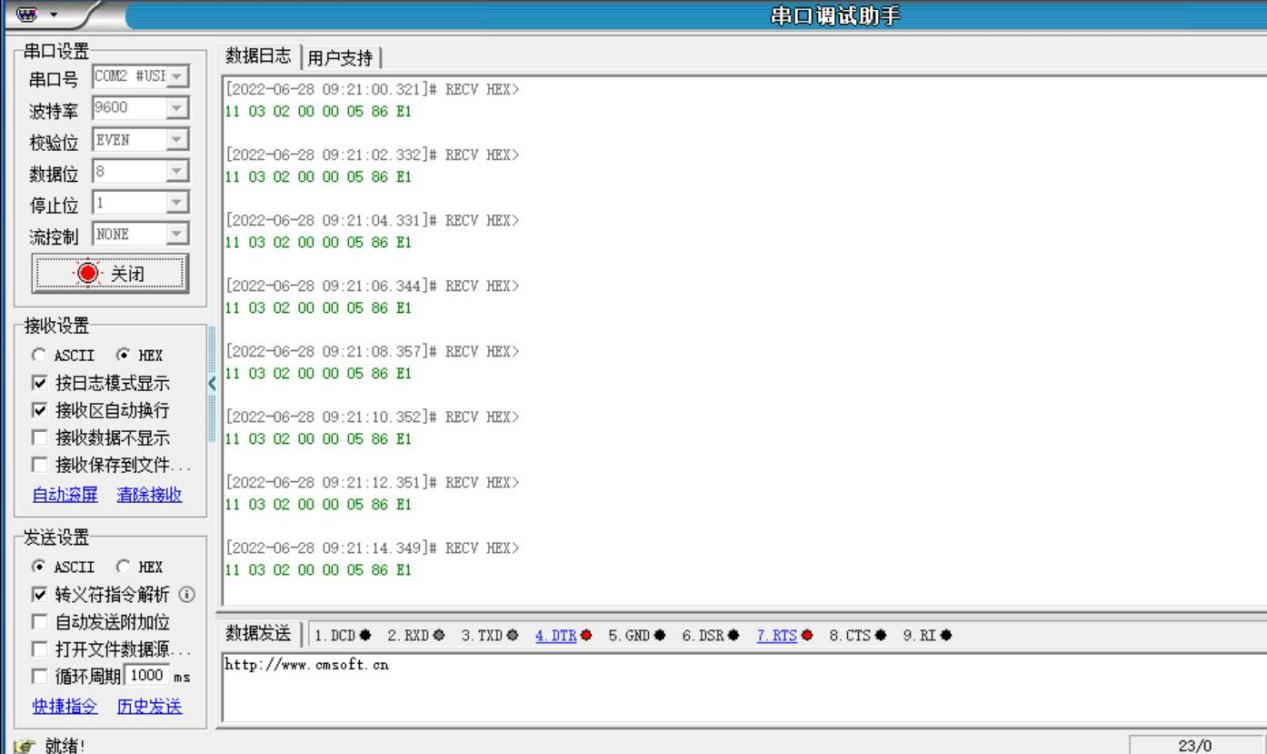

3，使用串口调试助手实时检测N510转换出来的数据，如出现下列数据报文，代表检测数据正常无误

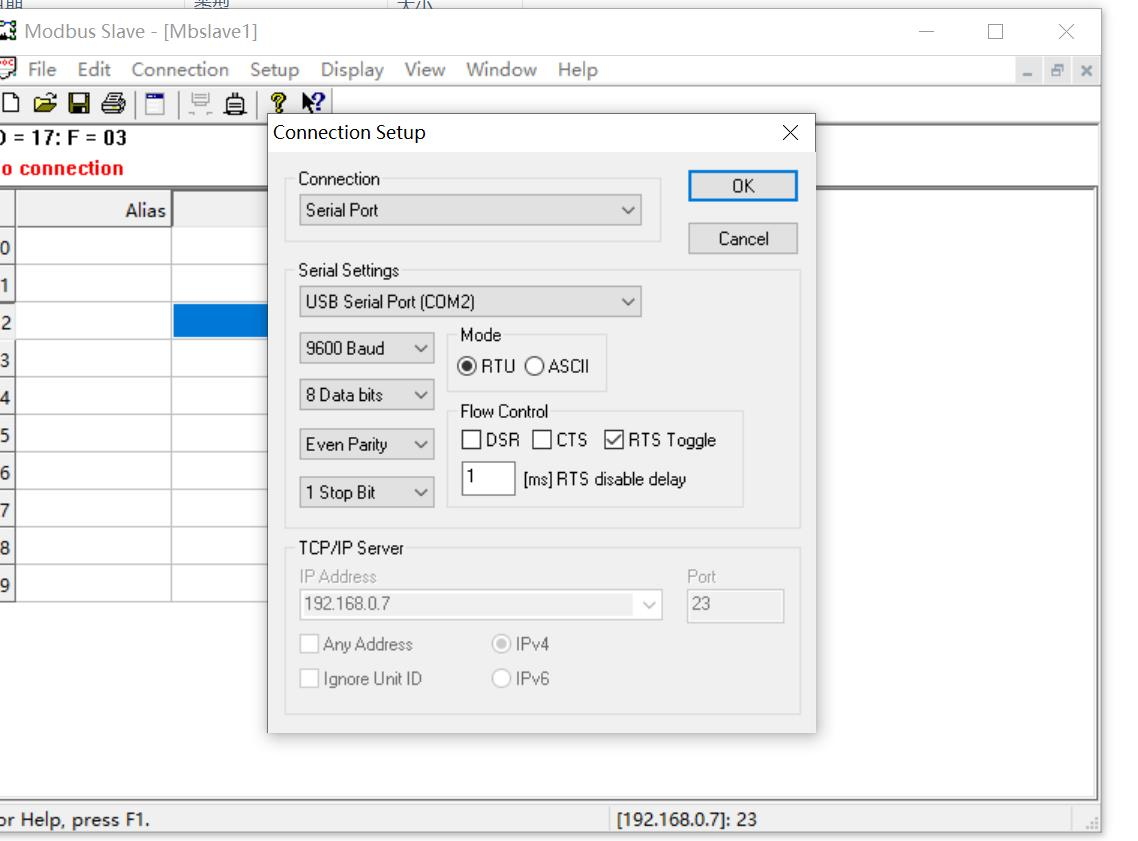

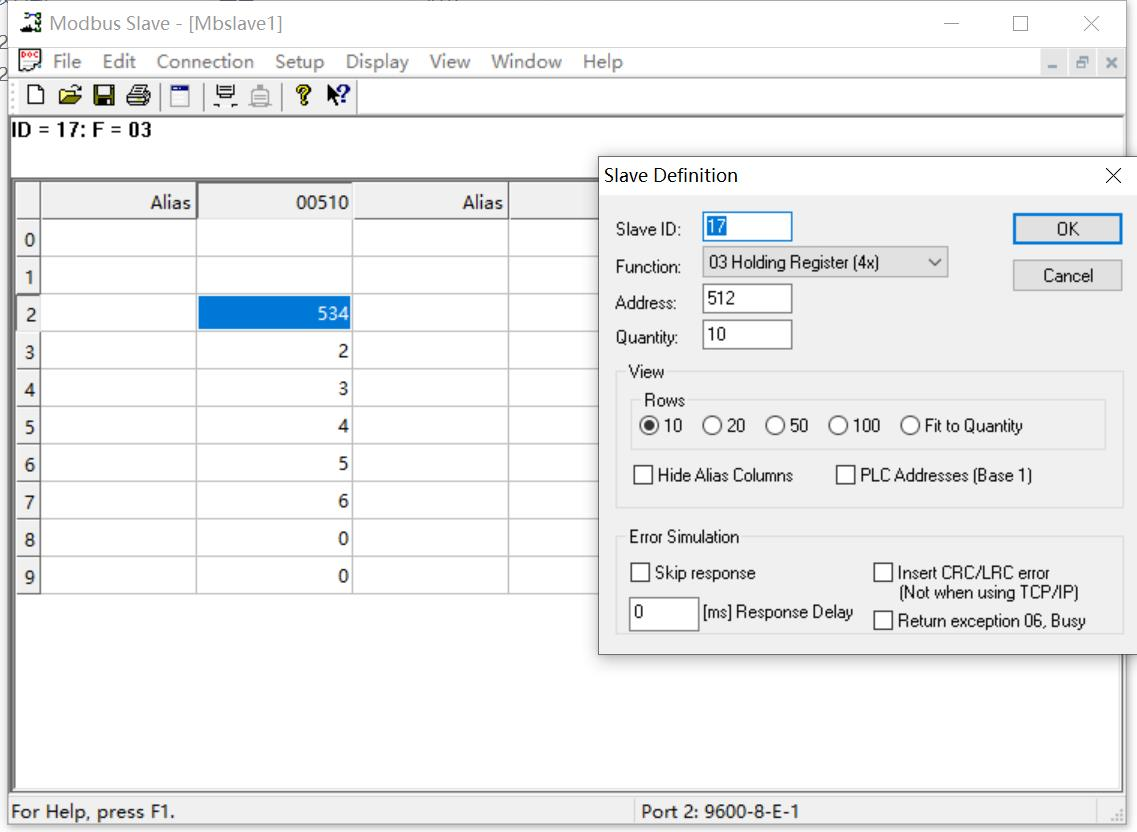

4，使用modbus slave 作为被采集从站，实时进行数据检测，具体从站设定如下图

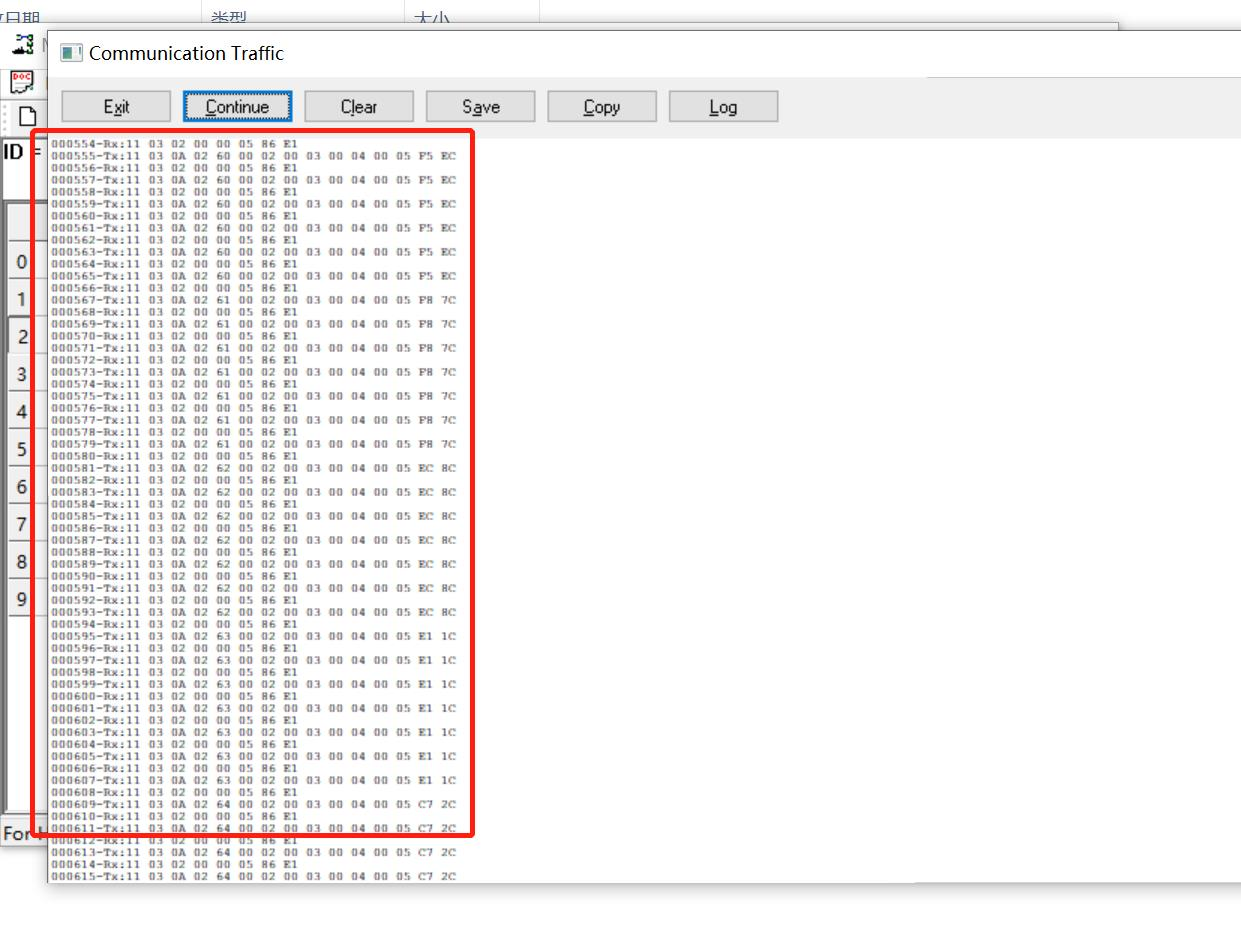

5，设定完成后，开启modbus slave，打开报文检测，可以看到数据往回报文

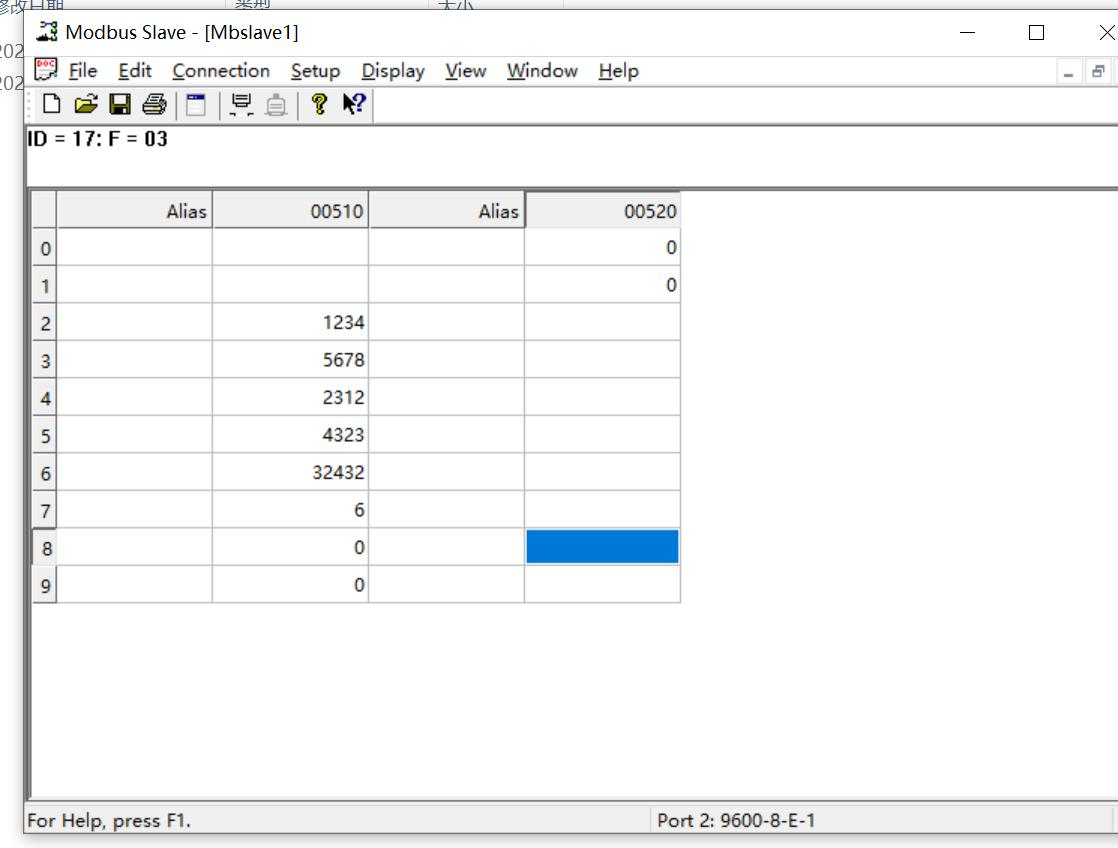

6，此时，代表数据报文往回正常，将modbus slave 中的地址设定为不同数据，然后在电脑端进行数据监控

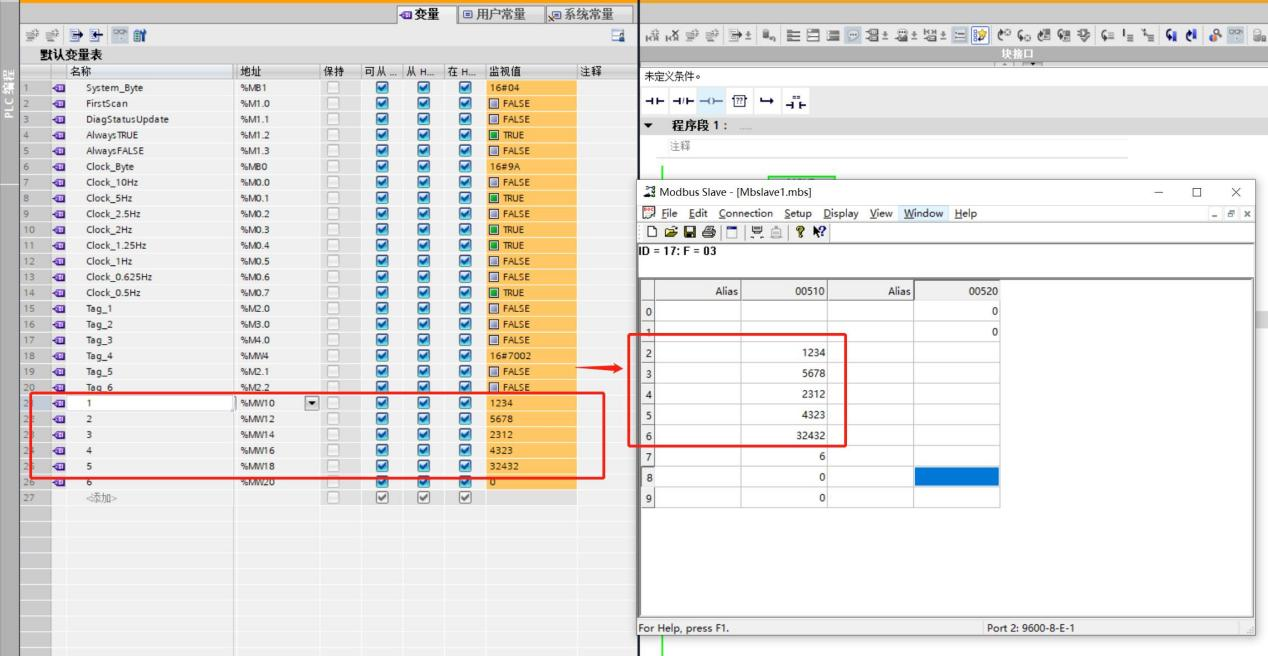

7，电脑端进行数据监控，可以看到数据采集正常
