USR-N520（H7版本）基本测试通信和使用方案

双串口服务器的测试说明：

　　本测试是模块默认设置连接电脑测试通信。

测试目的：测试模块的通信是否正常。

一、要下载的软件

说明书：https://www.usr.cn/Download/1108.html

设置软件：https://www.usr.cn/Download/383.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：http://www.usr.cn/Download/31.html

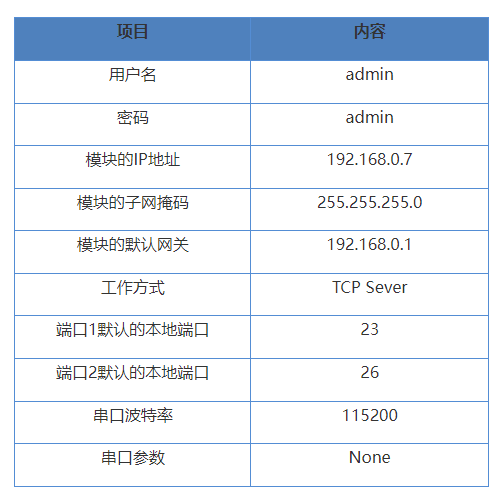

二、设备默认参数

三、测试

注意：N520出厂默认2个串口均是RS232,测试使用的是端口1。

　　1.N520(USR-N520，简称 N520 下同)通过串口线(或USB 转RS232串口线)将RS232接口与计算机相连接，通过网线将 N520的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给其供电。观察N520电源指示灯及工作指示灯状态是否正常：红灯常亮，绿灯闪烁。网口指示灯状态是否正常：网口绿色灯常亮，黄色灯闪烁。

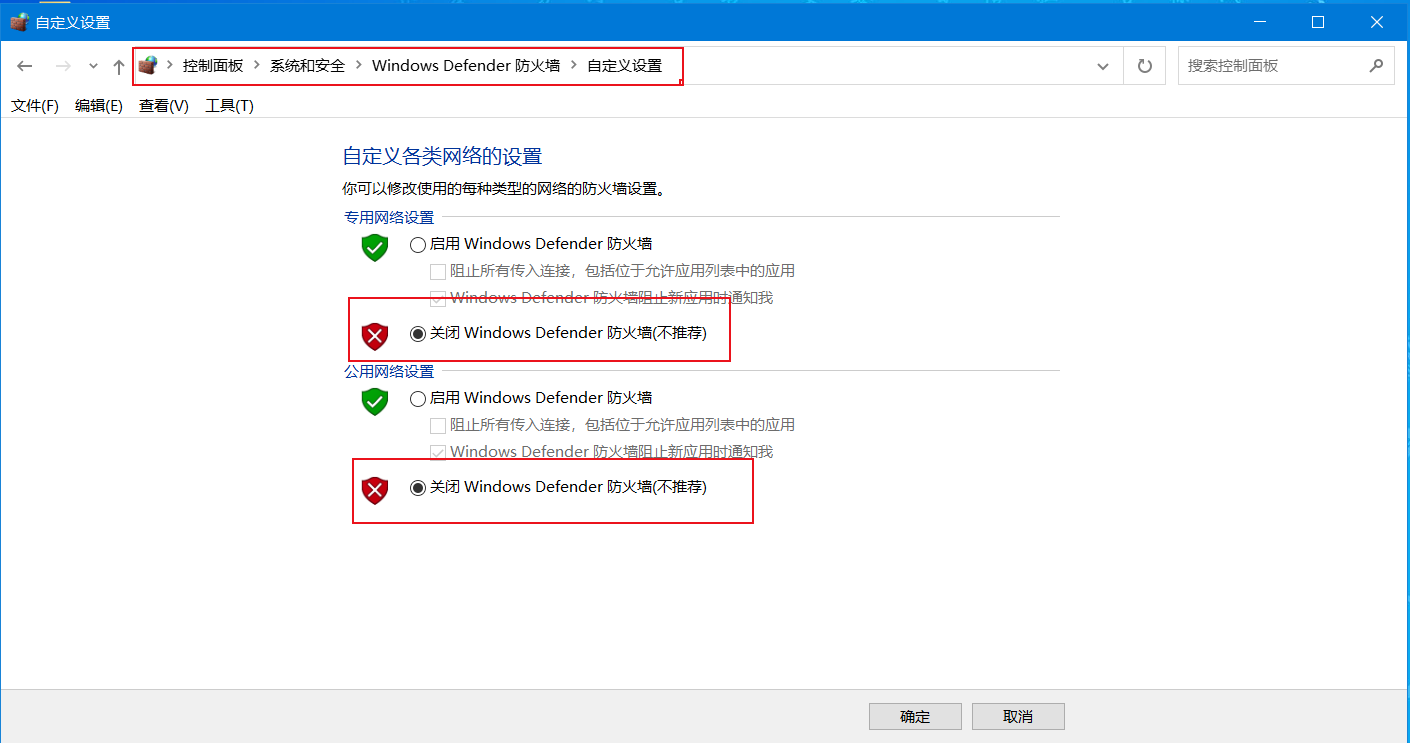

　　2.按路径：控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

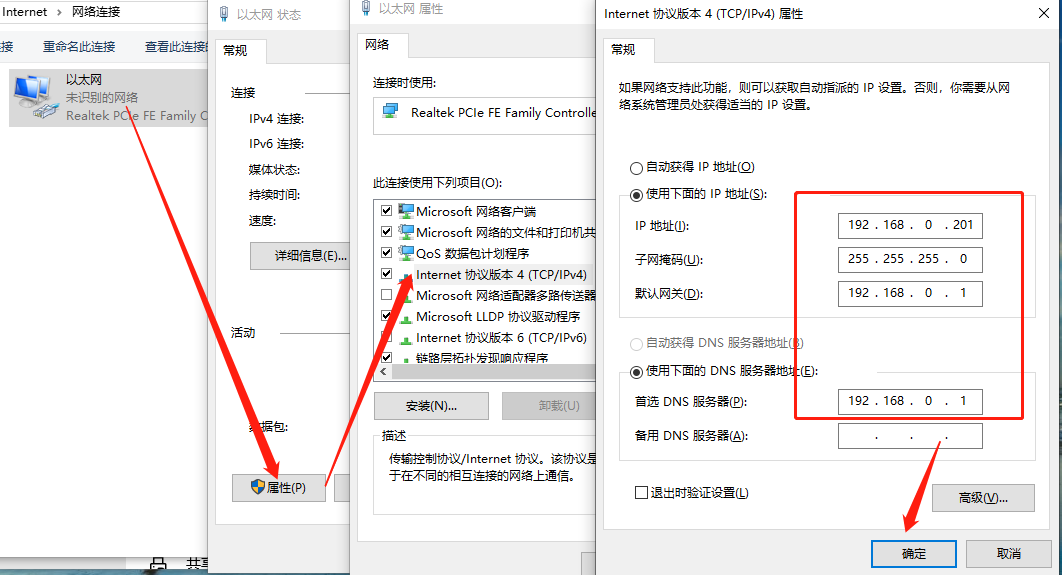

3.给电脑设置静态IP，与N520的IP在同一个网段(520默认参数见表1)。

4.打开设置软件

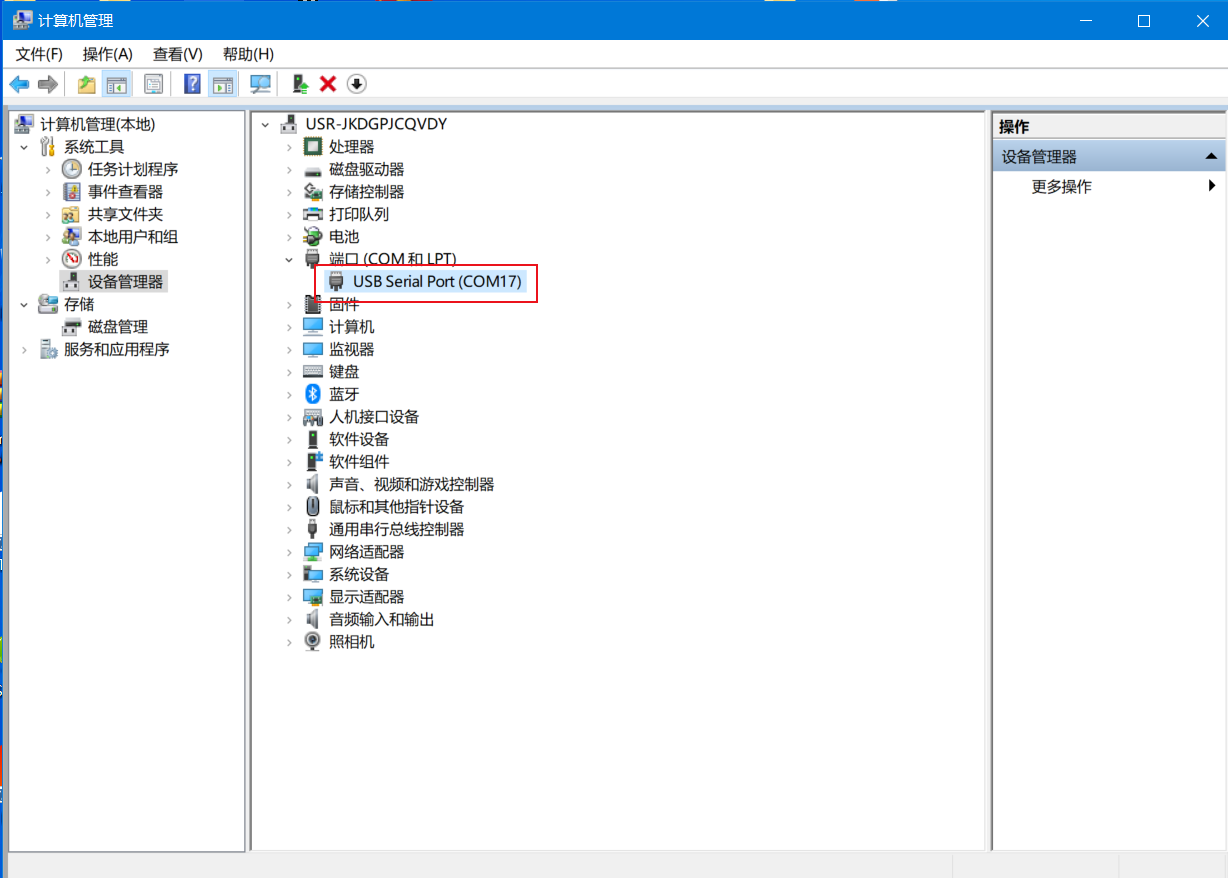

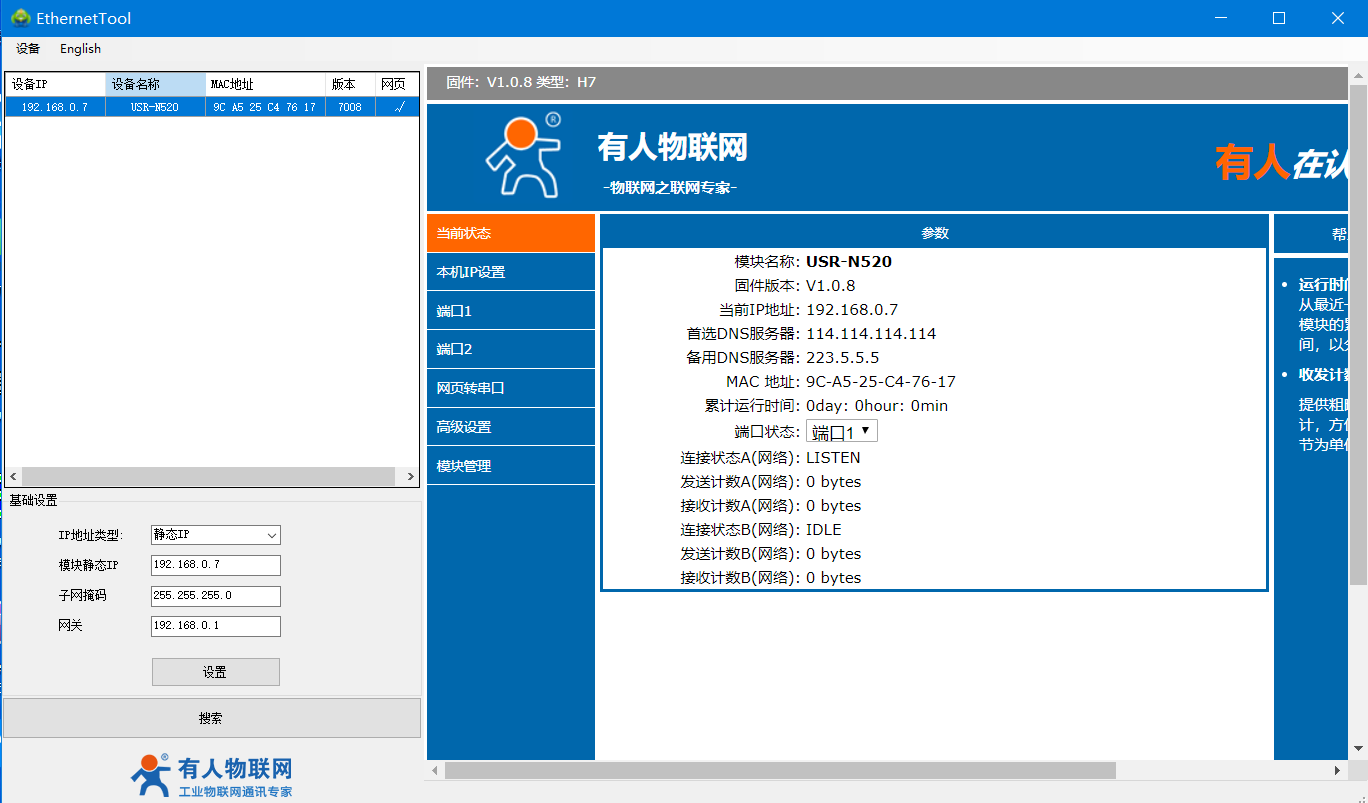

　点击“搜索设备”当搜索列表中出现520的设备后，单击搜索到的设备，查看其配置信息(上图为默认配置信息)。5.在设备管理器中查看端口信息，确定520串口使用的串口号，如下图所示电脑端口号为COM17。

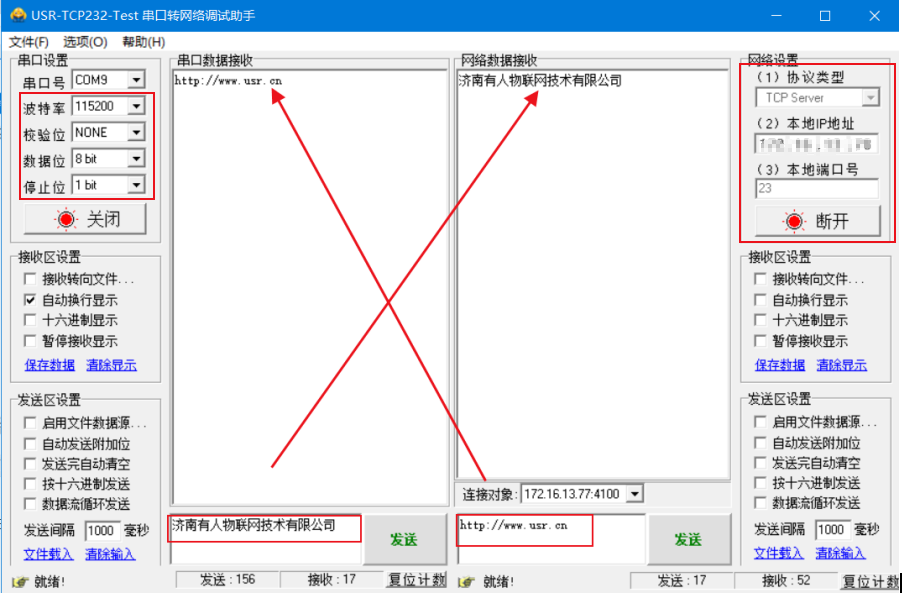

6.打开USR_TCP232_TEST软件

将软件串口设置中的串口号配置为COM17。由于设备默认协议类型为TCP SERVER,所以电脑端连接设备需要设置为TCP CLIENT连接设备。目标IP设置为IP：192.168.0.7，目标端口号为N520 端口1的本地端口号：23，点击连接。

7.如何使用虚拟串口软件

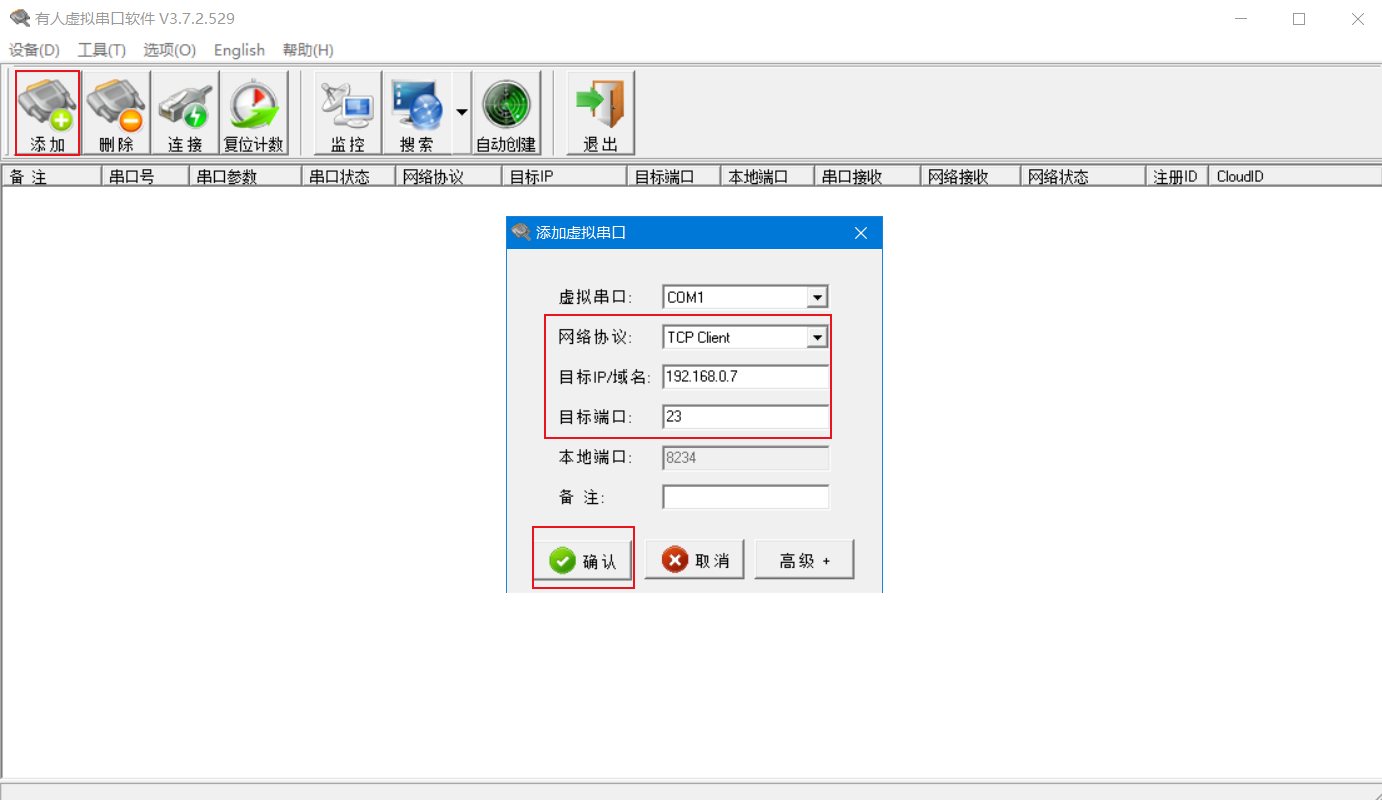

　　打开虚拟串口软件，点击“添加”在弹出的窗口中设置虚拟串口信息，由于上述N520设备采用TCP SERVER协议，所以此处网络协议设置为TCP CLIENT。目标IP设置为N520的IP：192.168.0.7 目标端口号为N520 端口1的本地端口号：23，然后点击“确定”，建立虚拟串口COM1。

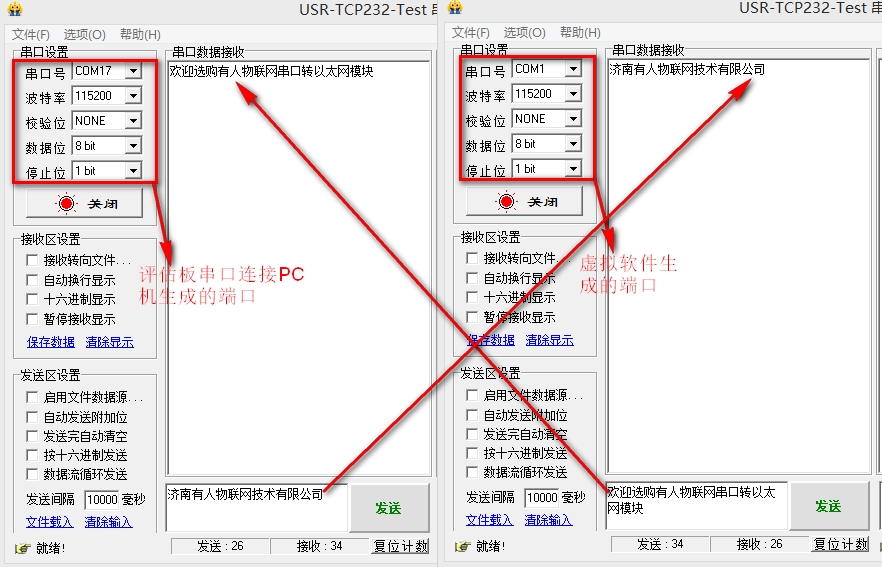

打开两个USR_TCP232_Test软件，一个连接COM17，一个连接虚拟串口COM1,实现两个串口直接数据互发。
