USR-N510-H7(二期)基本测试案例
2022-08-09


USR-N510-H7(二期)基本测试案例

一、资料下载

USR-N510 H7说明书:https://www.usr.cn/Download/1159.html

设置软件:https://www.usr.cn/Download/383.htm

串口网络调试助手:https://www.usr.cn/Download/27.html

二、准备工作

1、USR-N510-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

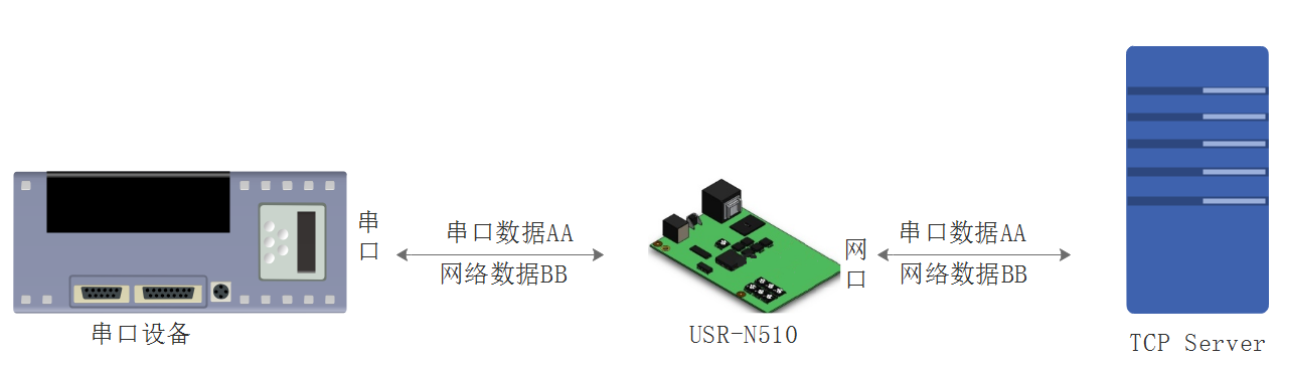

三、连接框图



四、设置步骤

1、USB-RS485串口线接N510串口,注意485接线线序,USB-RS485 A线接N510 串口的A端子,USB-RS485 B线接N510 串口的B端子,USB头插入电脑USB口。

N510网口通过网线直连电脑网口。检查所有连接无误后,给N510用12V电源适配器供电。



2、检查USR-RS485串口线的COM口号,点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM5。



3、电脑关闭防火墙。

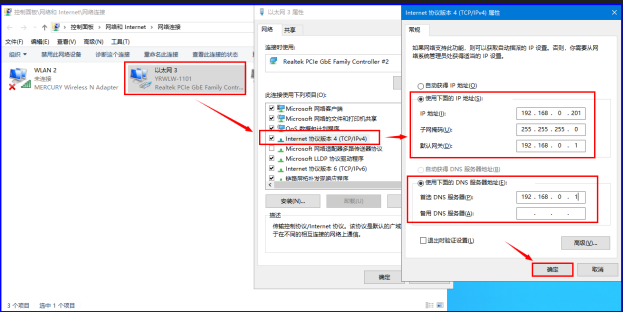

4、电脑:控制面板\网络和 Internet\网络连接,IP设置和N510 IP同网段,N510默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

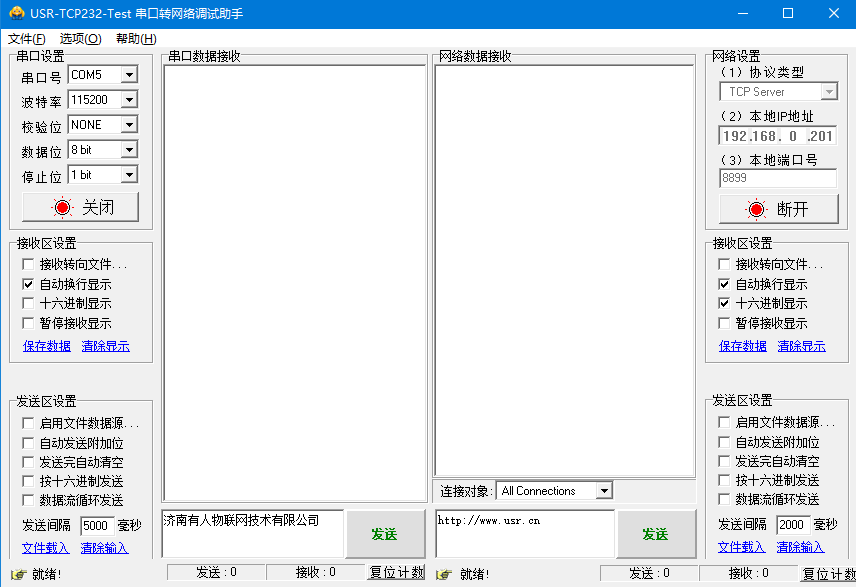

5、打开下载网络调试助手。

网络协议配置为TCP server,本地IP地址为192.168.0.201,本地端口号自定义设置(8899),点击开启监听,打开真实串口COM5。







4、下载并打开H7系列设置软件:

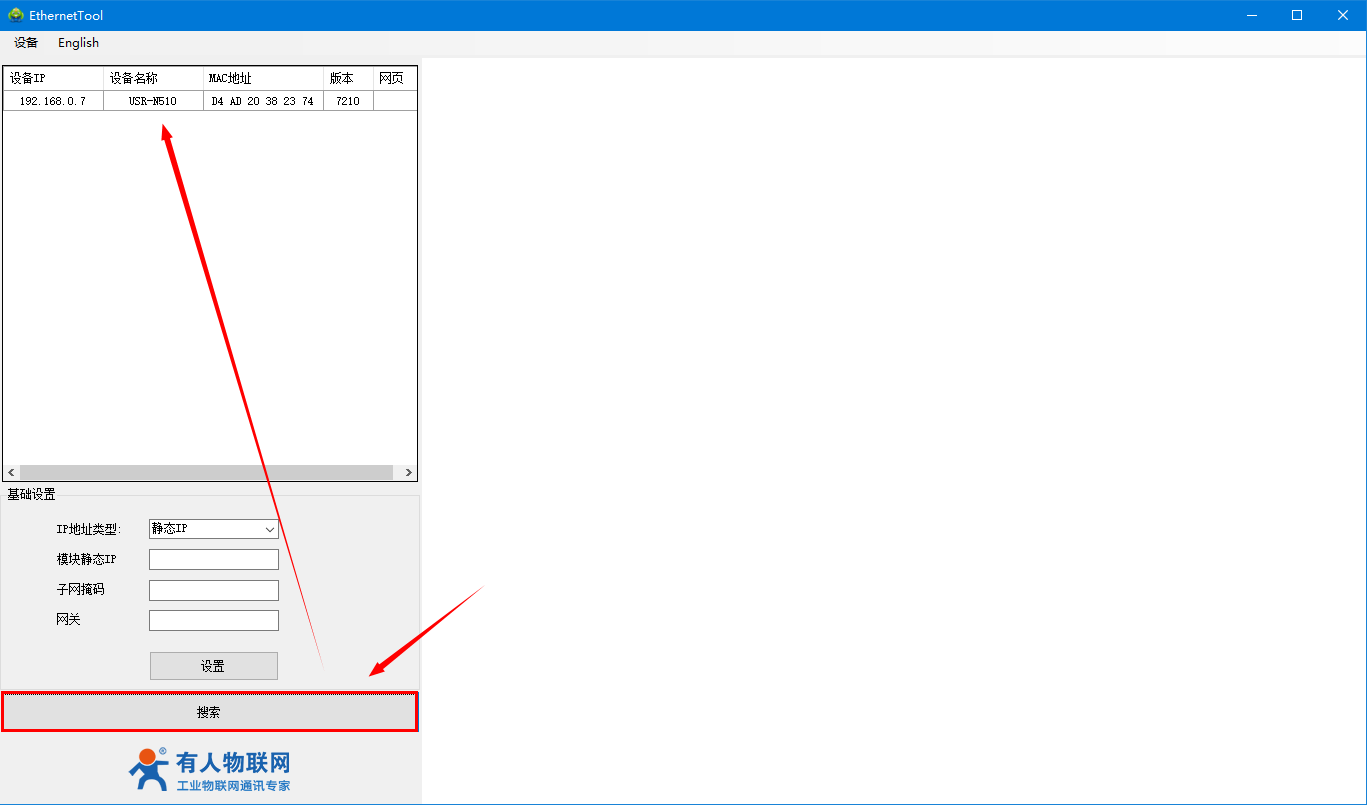

H7系列配置软件搜索N510设备,单击搜索,搜搜到设备后双击设备。

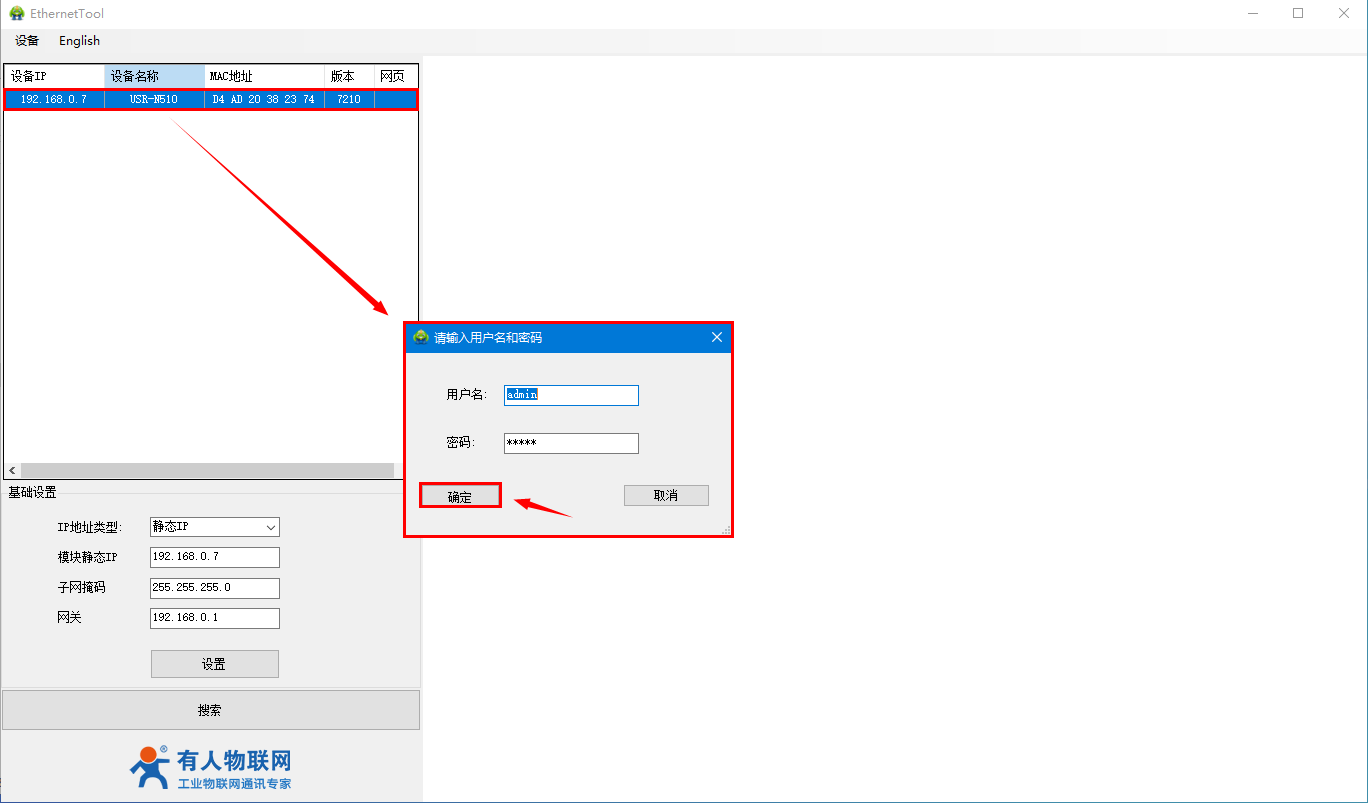

5、登录

输入用户名admin和密码admin,点击确定,右侧显示N510参数设置页面。

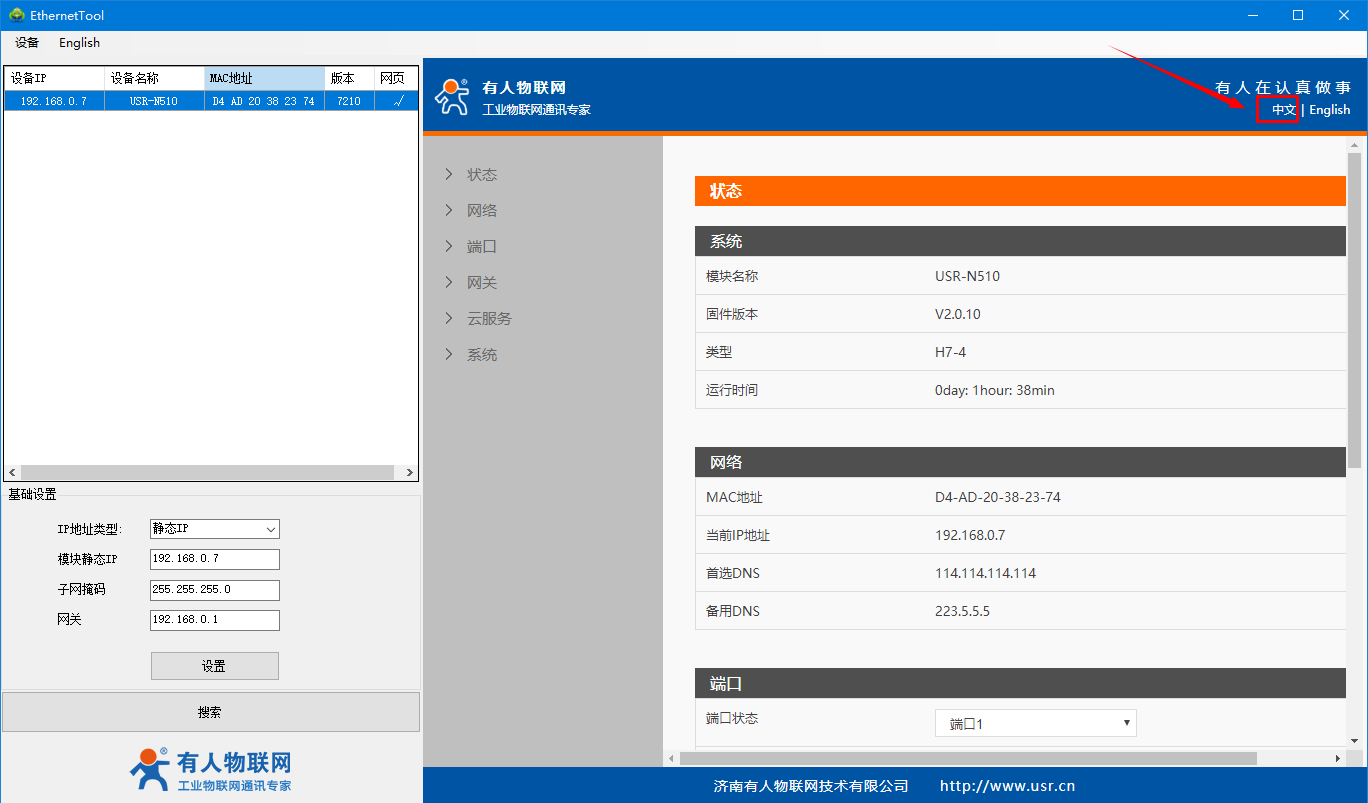

6、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示。

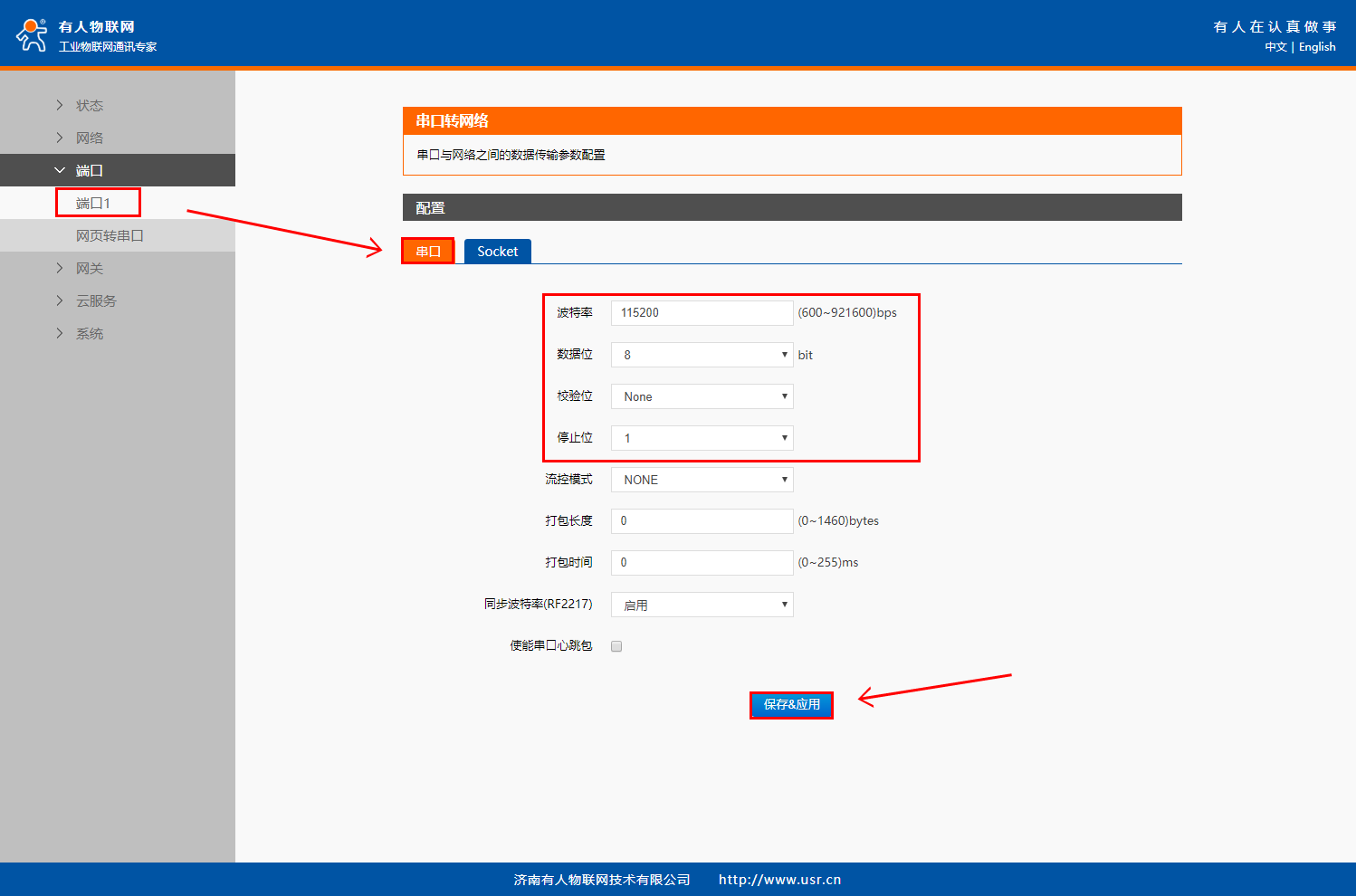

7、配置端口的RS485参数

串口波特率/检验位/数据位/停止位修改与串口设备的串口参数一致,默认为115200波特率,无校验位(NOEN)数据位8,停止位1。

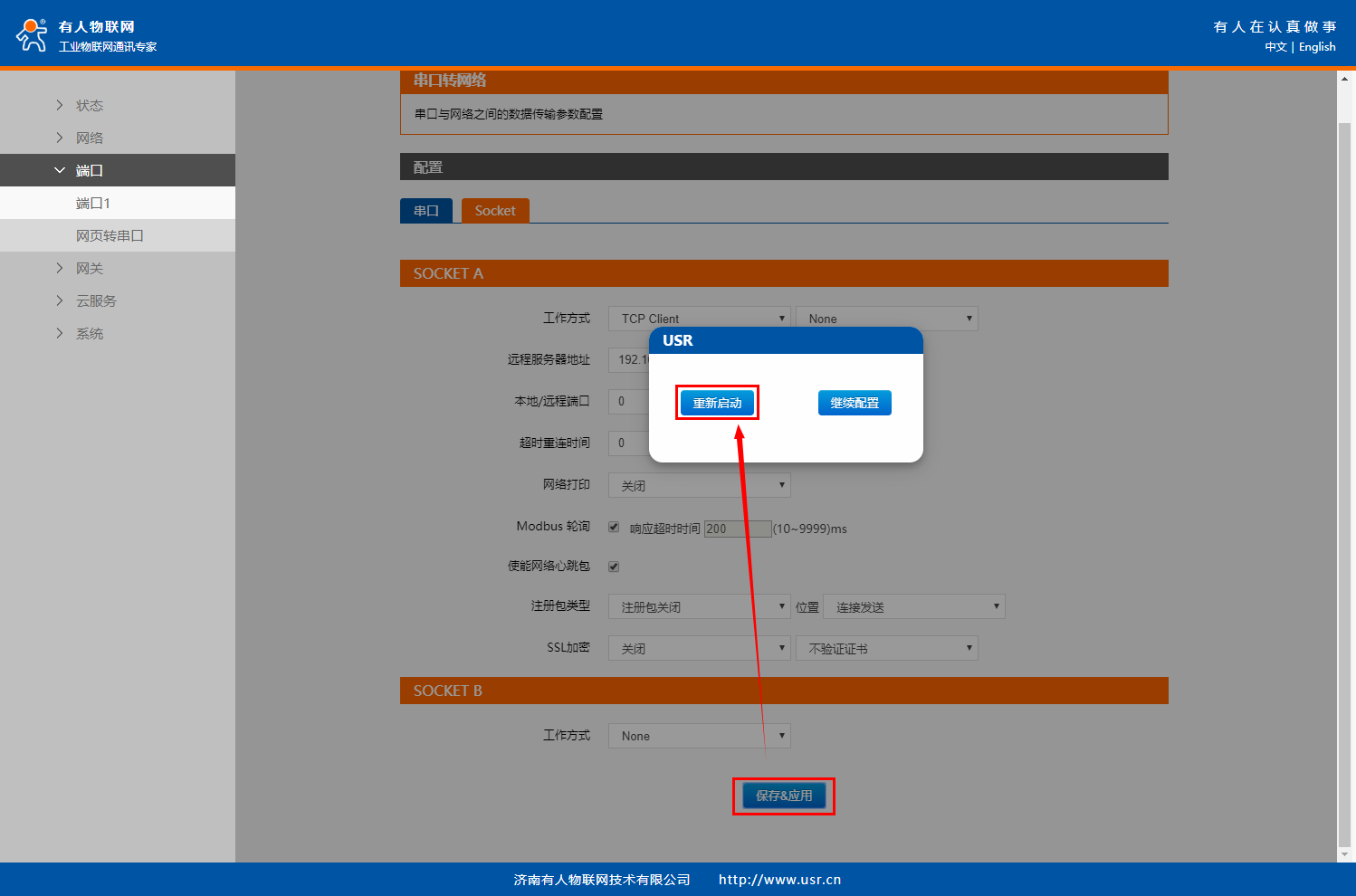

8、配置TCP服务器参数

“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式为“TCP Client”
远程服务器地址为电脑ip地址:192.168.0.201
远程端口为虚拟串口的tcp端口:8899。点击保存,重启。

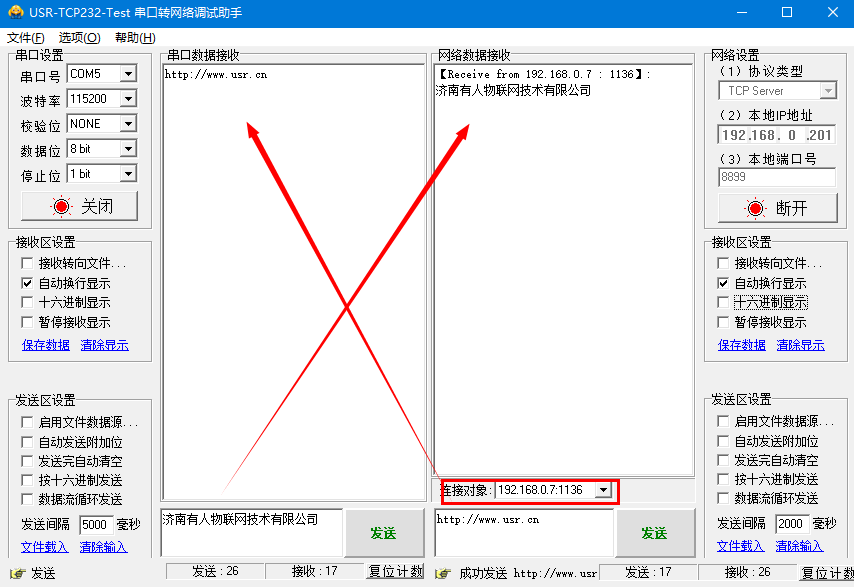

10、N510重启后,软件出现连接对象,串口与网络便可互发数据。
