USR-DR502 基本测试案例
2022-08-12


USR-DR502基本测试案例

一、说明

  (1)基础资料

  DR502说明书 https://www.usr.cn/Download/1063.html

  DR502设置软件https://www.usr.cn/Download/939.html

  DR502AT指令集https://www.usr.cn/Download/939.html

  (2)测试说明:本测试连接的是默认设置的服务器test.usr.cn:2317,实现的功能是向服务器发送数据,服务器自动返回接收到的数据。

  (3)测试目的:测试模块的通信是否正常。

  (4)数据流向用户的串口设备可以通过本模块发送数据到指定的服务器,模块也可以接收来自服务器的数据,并将信息转发至串口设备。

  二、测试步骤

  1、硬件连接:装上sim卡,接上天线,DR502通过485转USB接到PC上,用我司原装适配器供电。

  2、参数设置

  (1)打开设置软件,选择对应的串口号、波特率、校验位、数据位、停止位

  默认串口参数:115200 N 8 1

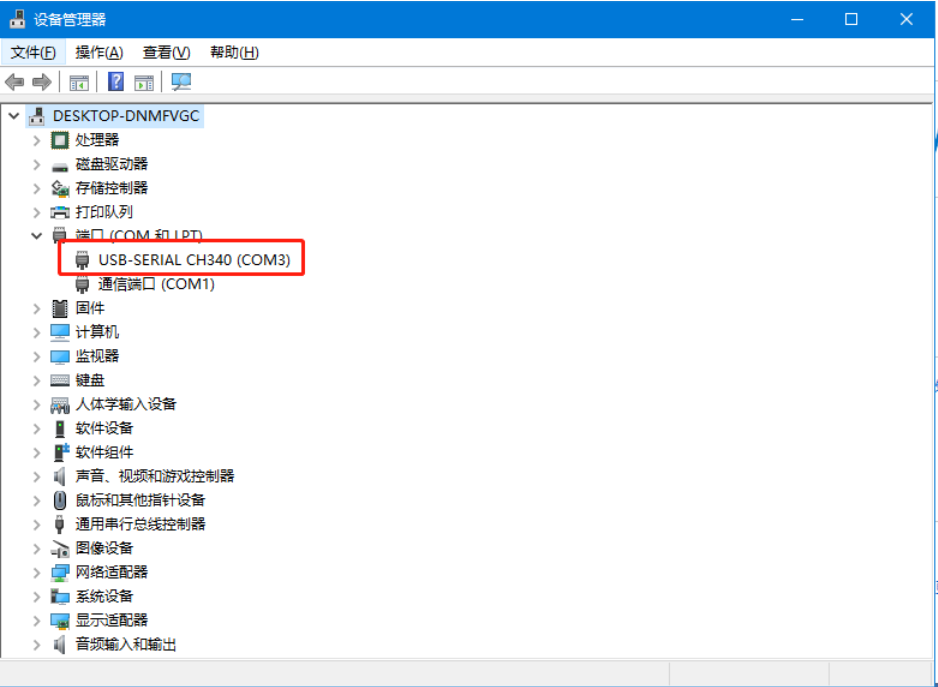

  注:串口号可以在电脑的“设备管理器-端口”查看

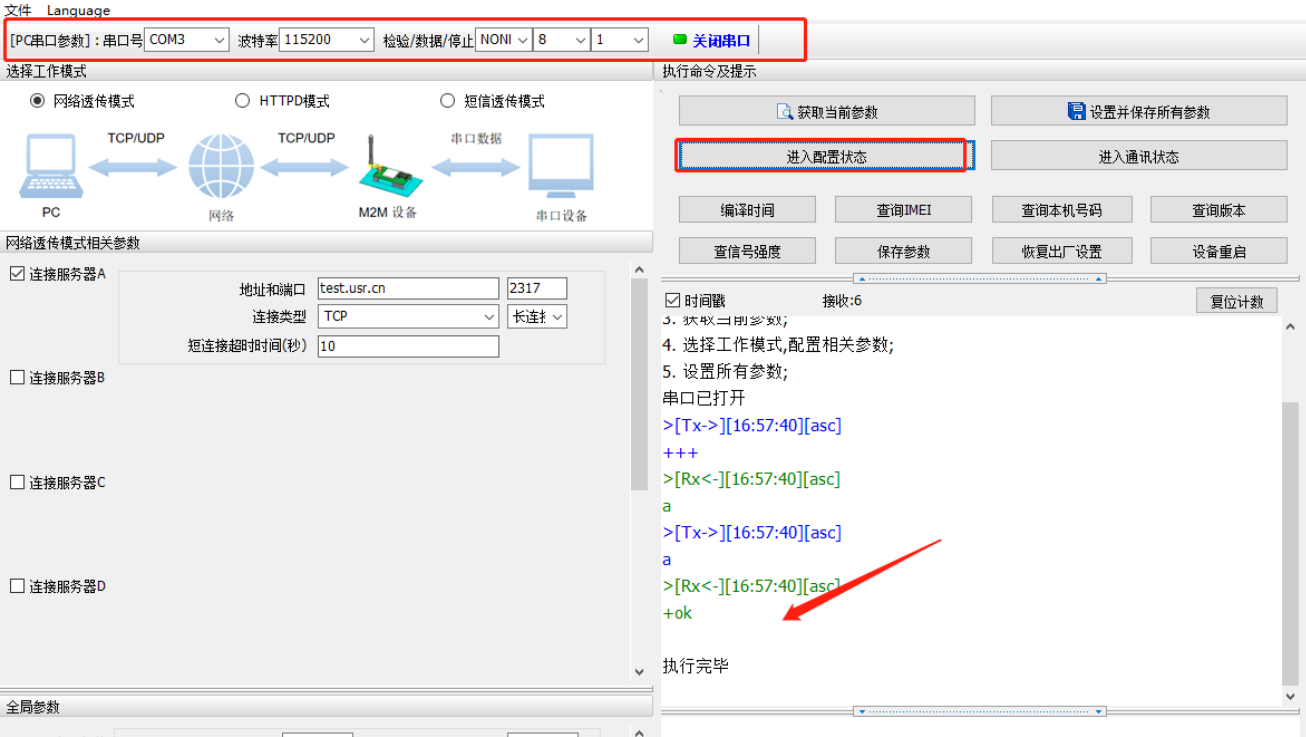

  (2)打开串口——进入配置状态——设置相关参数——设置并保存所有参数

注:点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的

如果要获取当前参数一定要先点击进入配置状态返回OK以后再点击获取当前参数



3. 设置并保存所有参数后,DTU会自动重启,重启完成会显示开机信息。

点击进入配置状态返回ok后,点击进入通讯状态。

串口向服务器发送什么数据,服务器就将接收到的数据返回到串口。

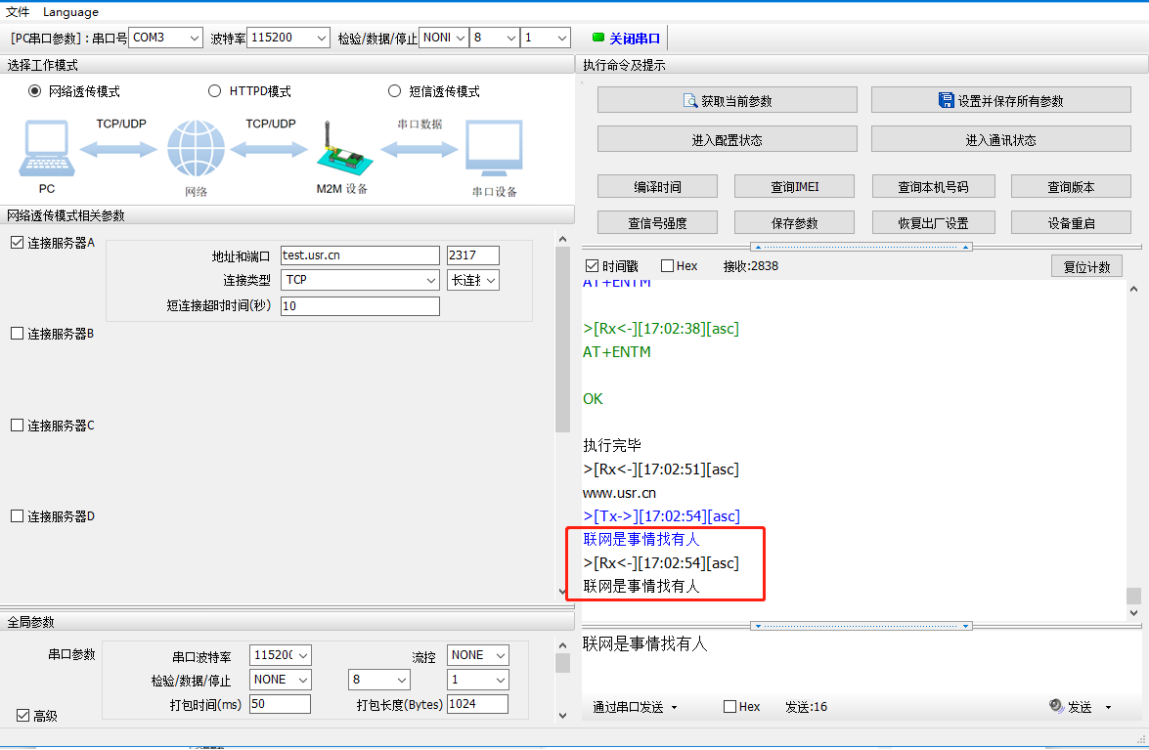

通过串口发送<联网的事情找有人>,可以看到服务器返回了相同的内容,说明模块工作是没有问题的.
