USR-N580 -H7(一期)连接路由器TCP\UDP测试案例
2022-08-19


USR-N580 -H7连接路由器测试案例



一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N580-H7设置软件:

(新版本)H7系列的设置软件 N580/N540/N520/N510/410S/ED2

(老版本)M4系列设置软件410s/N510/520/540/580/668/e2/ed2

3、USR-N580-H7说明书

 【说明书】USR-N580 说明书 (透传版)

【说明书】USR-N5X0 说明书(边缘计算版)

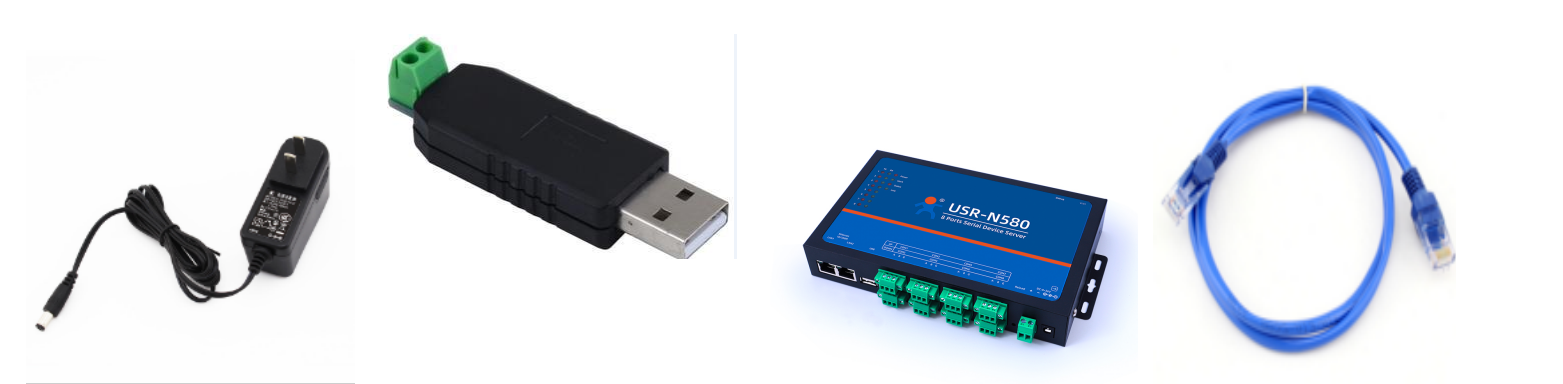

二、准备工作

1、USR-N580-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1

6、路由器 1个 可以连接外网

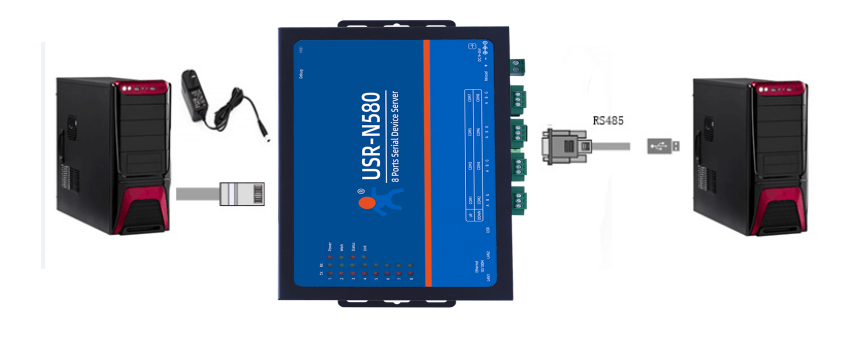

三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USR-N580-H7产品,USB-RS485串口线接N580串口一,注意485接线线序,USB-RS485 A线接N580 串口一的A端子,USB-RS485 B线接N580 串口一的B端子,USB头插入电脑USB口。

N580网口选择一个网口通过网线直连电脑网口。检查所有连接无误后,给N58012V电源适配器供电。



2、指示灯状态:

1) POWER灯:电源指示灯,只要电源连接正常,指示长灯亮。

2) WORK灯Work指示灯,N580工作状态指示灯,只要N580正常工作,指示灯闪亮,如果指示灯长亮或者是长灭,表示N580在不正常工作状态,需要断电重启。

3) 485TX灯N580 RS485发送指示灯,发送数据时会闪亮。

4) 485RX灯N580 RS485接收指示灯,接收数据时会闪亮。

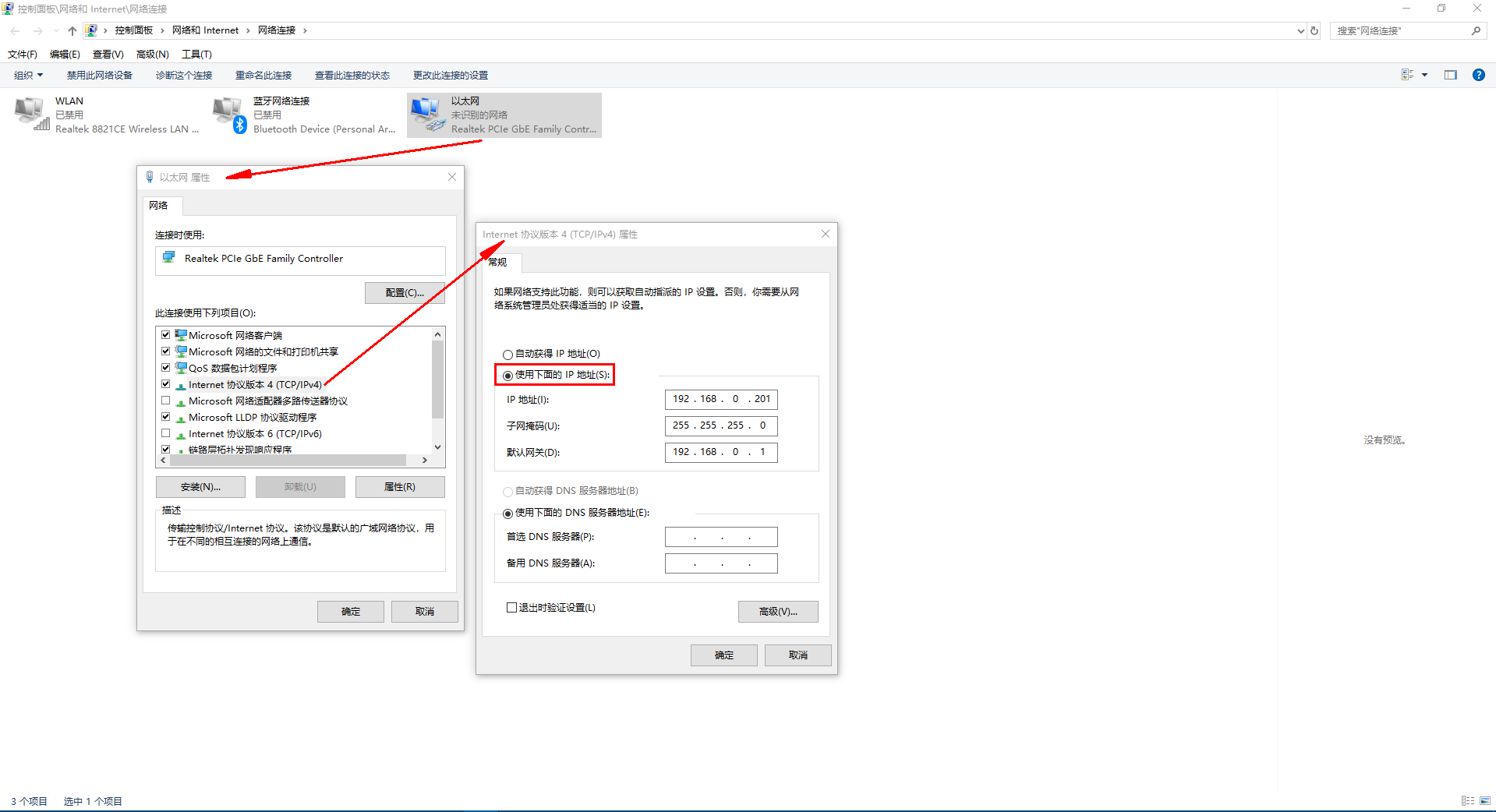

3、电脑设置:

1)电脑本地连接,IP设置和N580 IP同网段,N580默认IP192.168.0.7,网关192.168.1.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.1.1



2)电脑禁用其他网卡



3)电脑关闭防火墙



五、产品参数设置

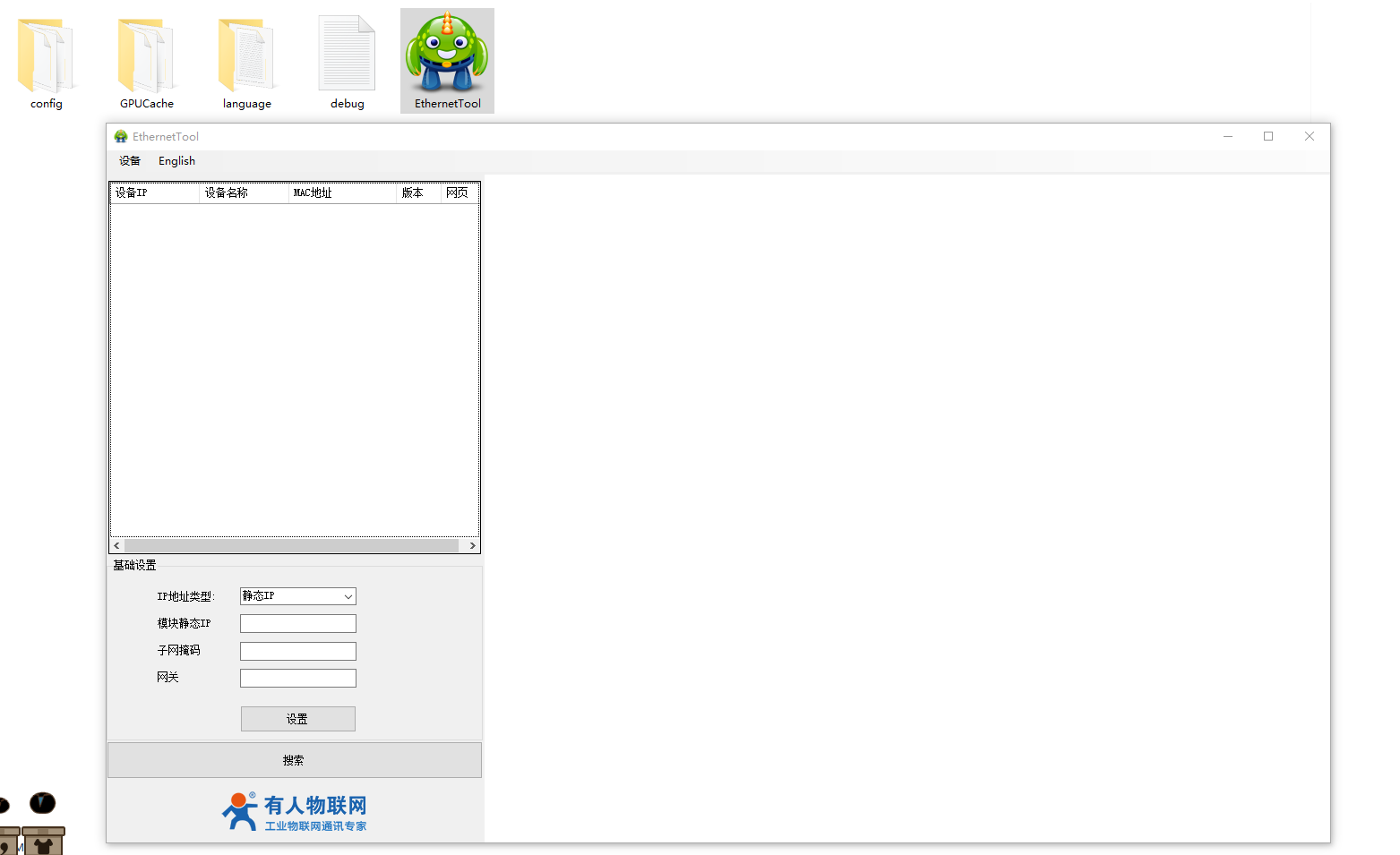

1、下载并打开H7系列配置软件:

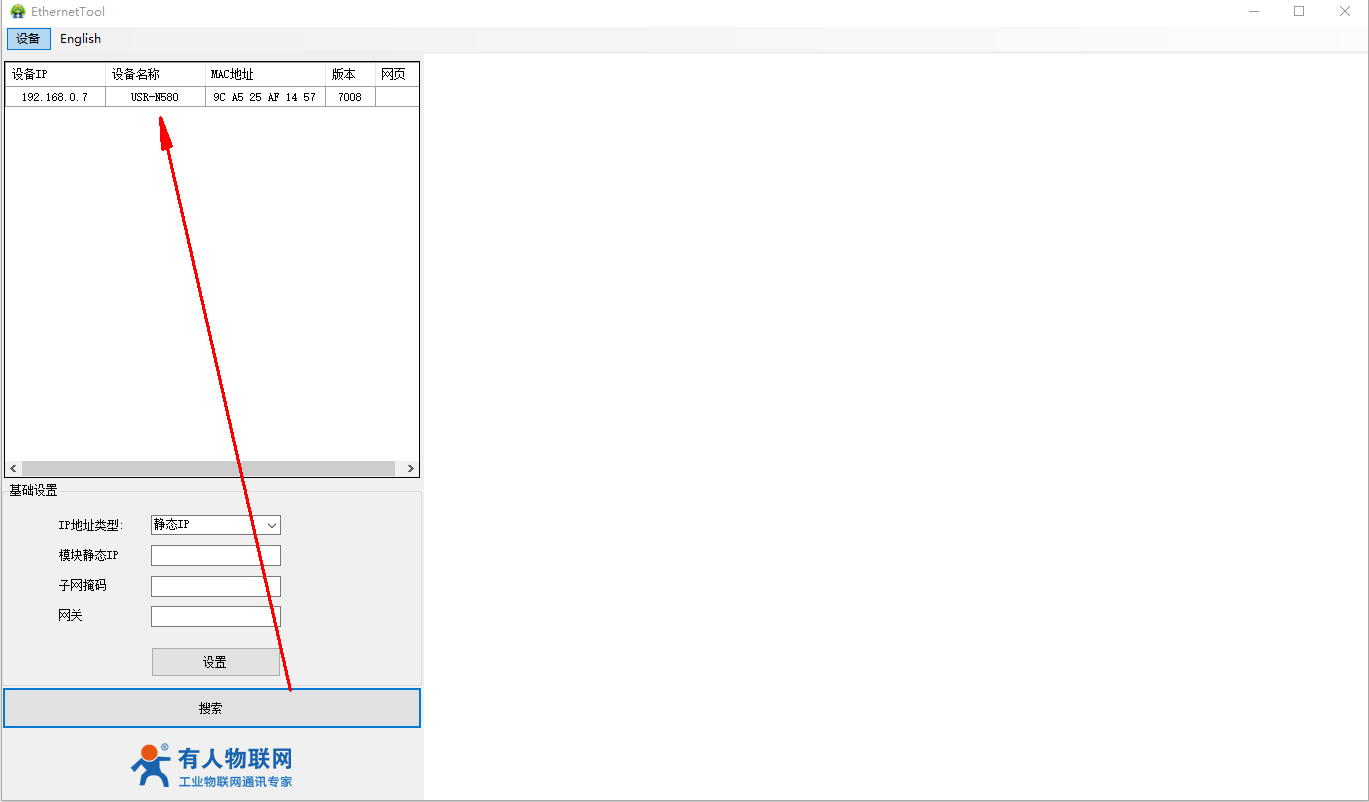

2、搜索设备

H7系列配置软件搜索N580设备,单击搜索

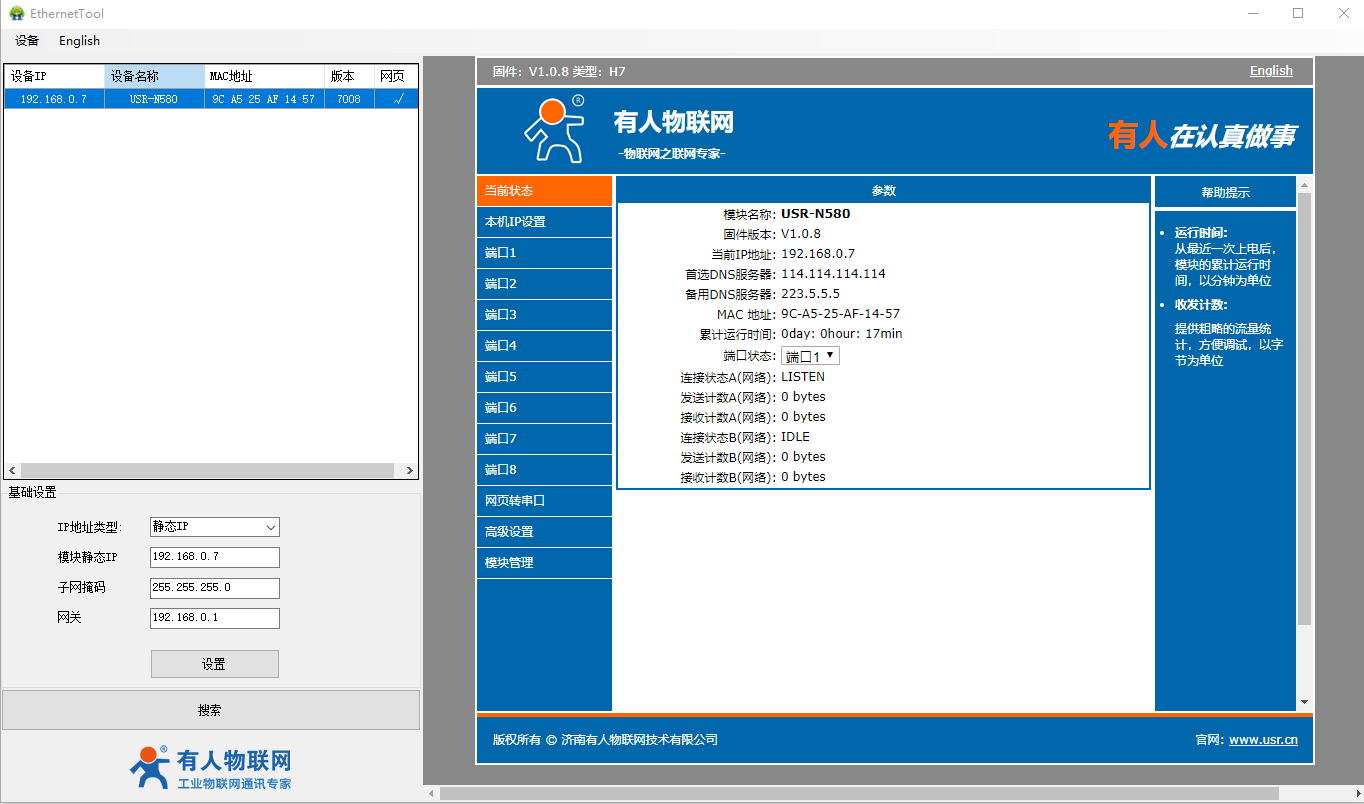

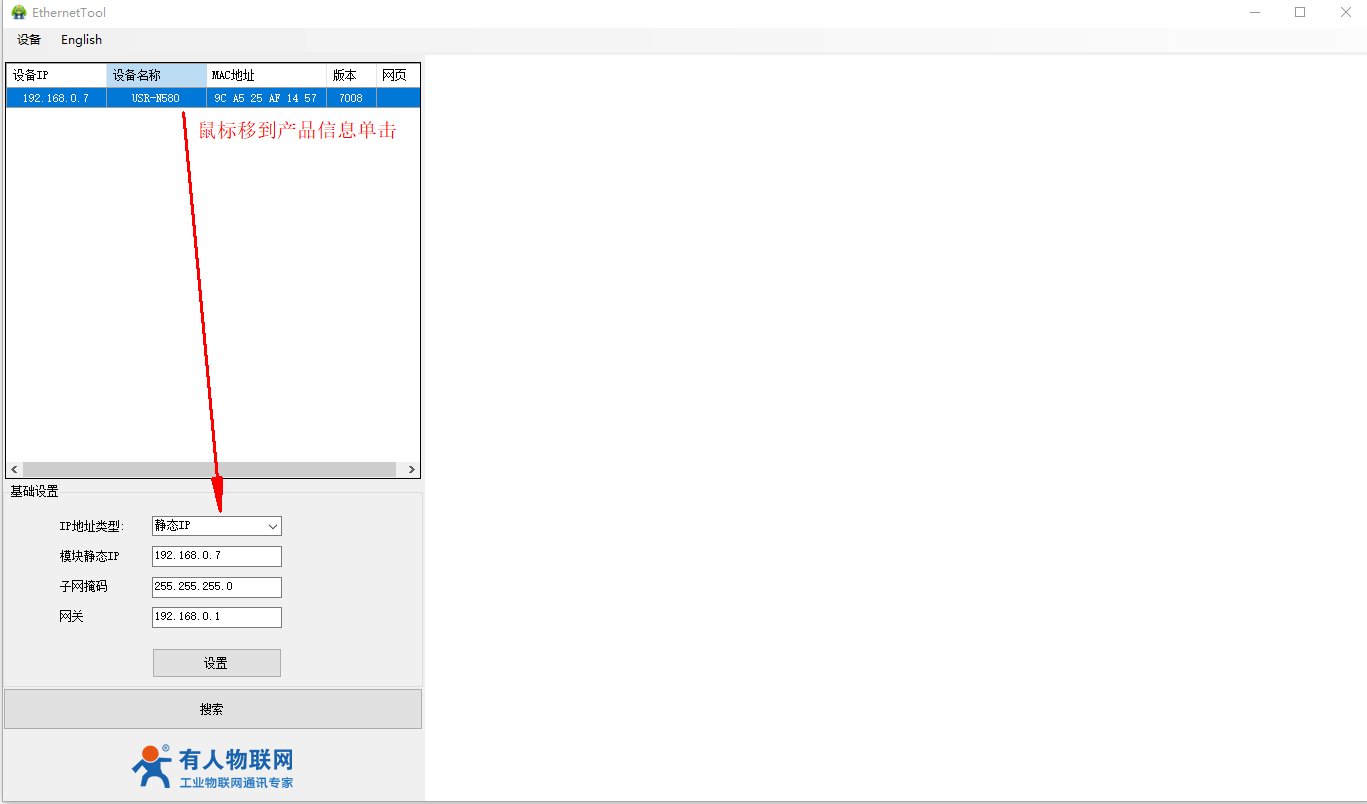

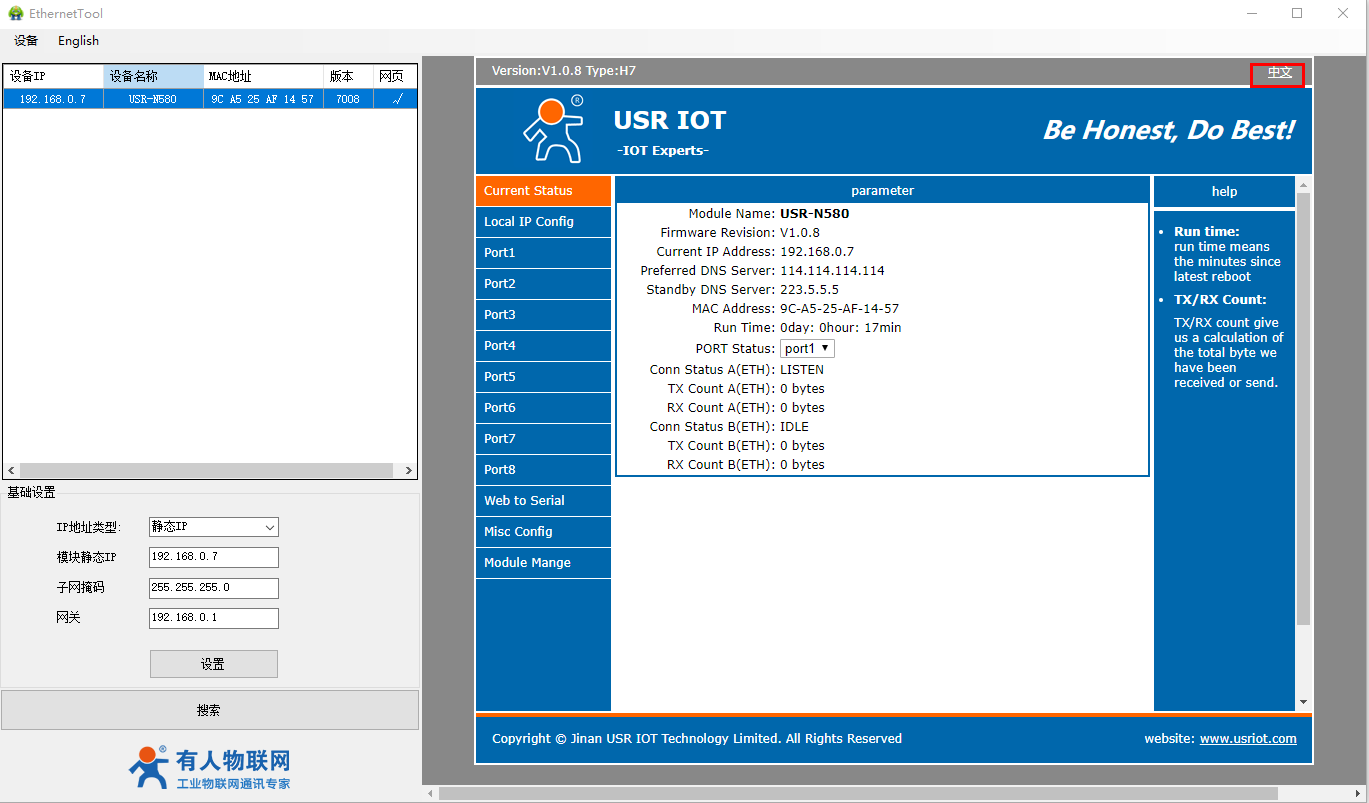

3、单击产品名称显示信息

显示IP 192.168.0.7之后,鼠标单击产品信息,基础设置显示IP类型、IP、子网掩码、网关信息。

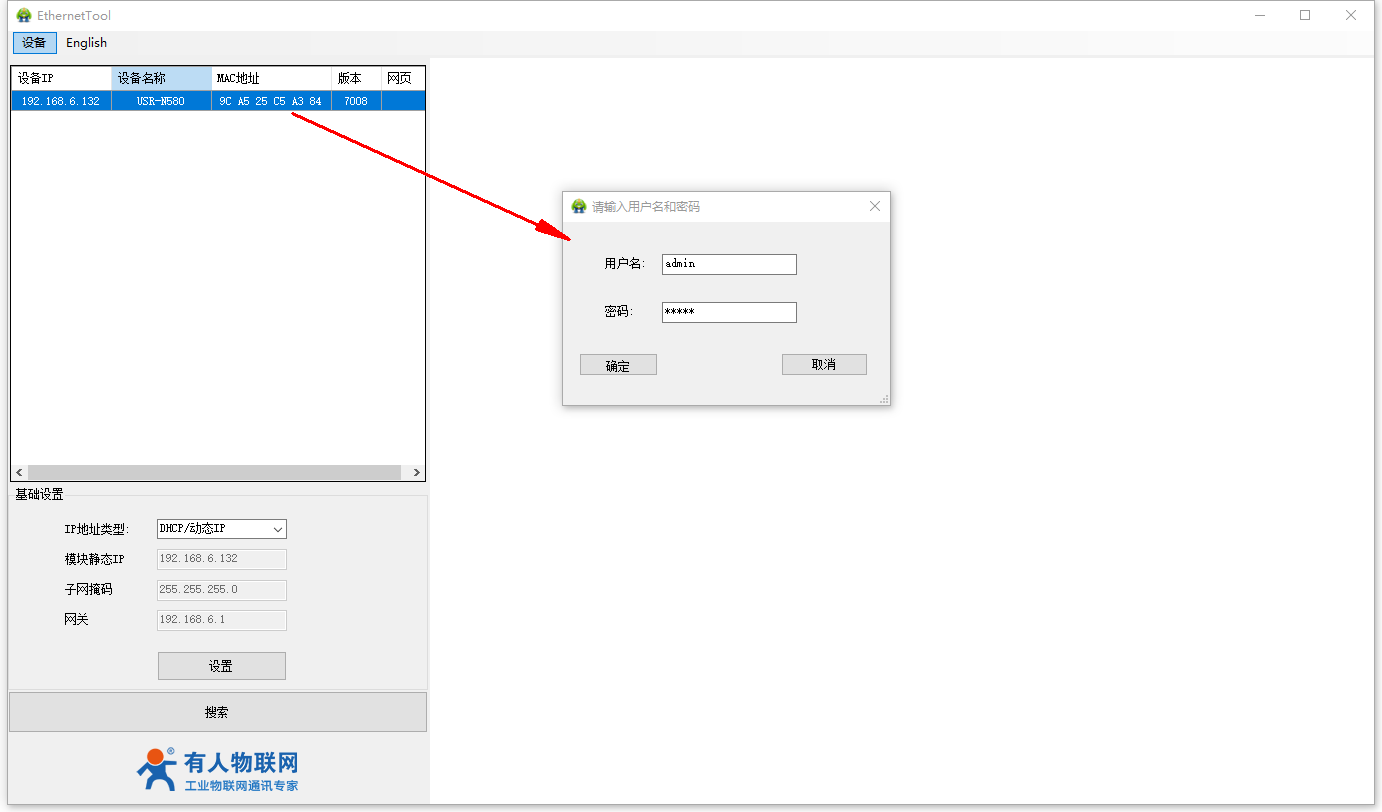

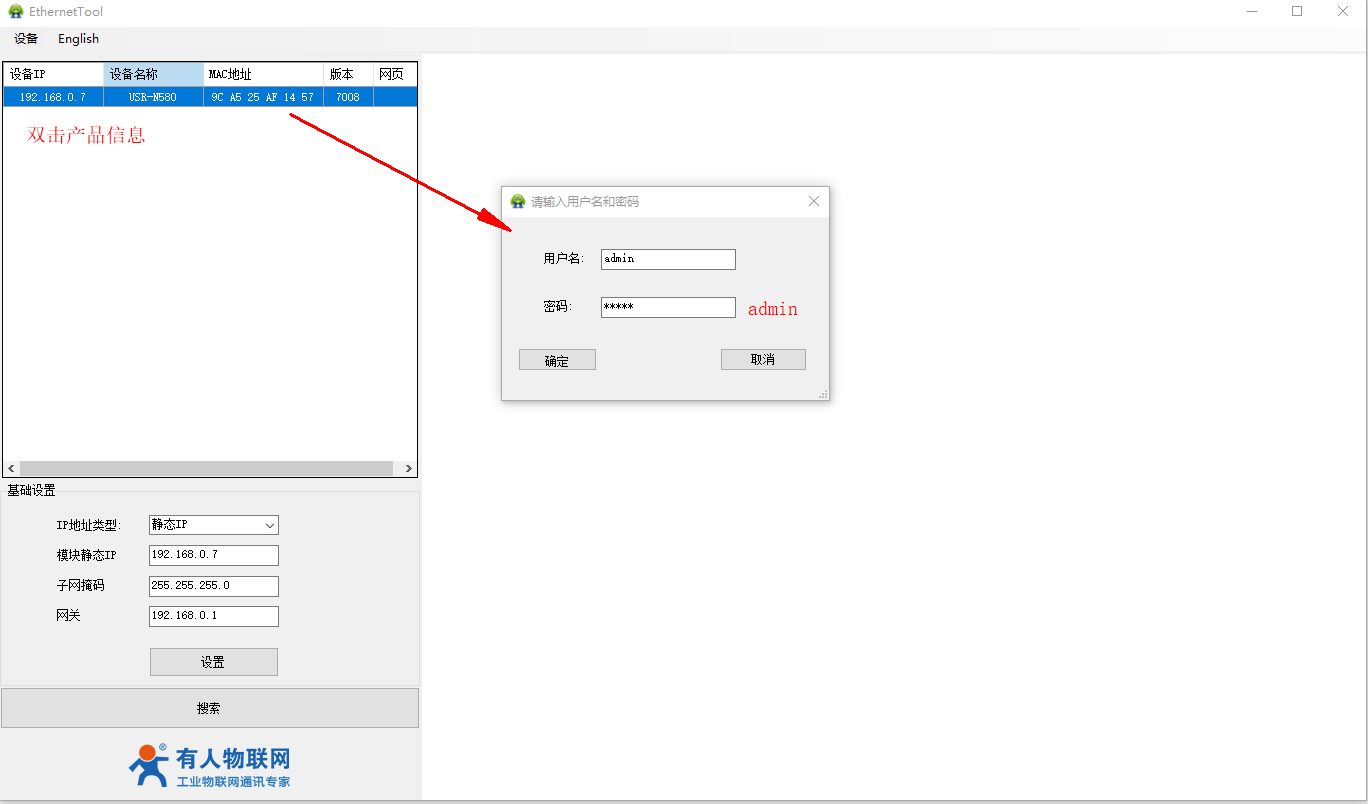

4、双击产品名称显示登录

鼠标双击产品信息,会弹出登录框。用户名和密码都是admin。登录之后,查询参数





5、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示

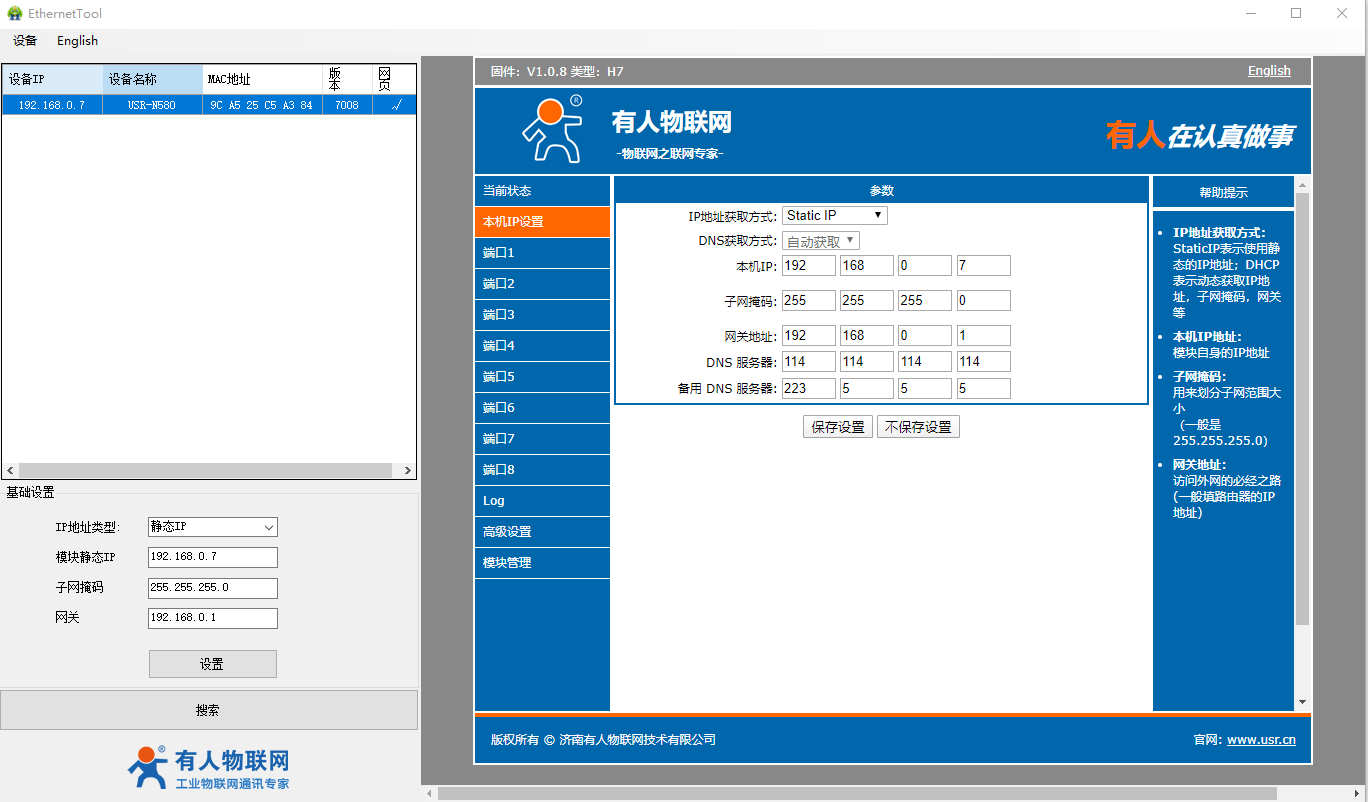

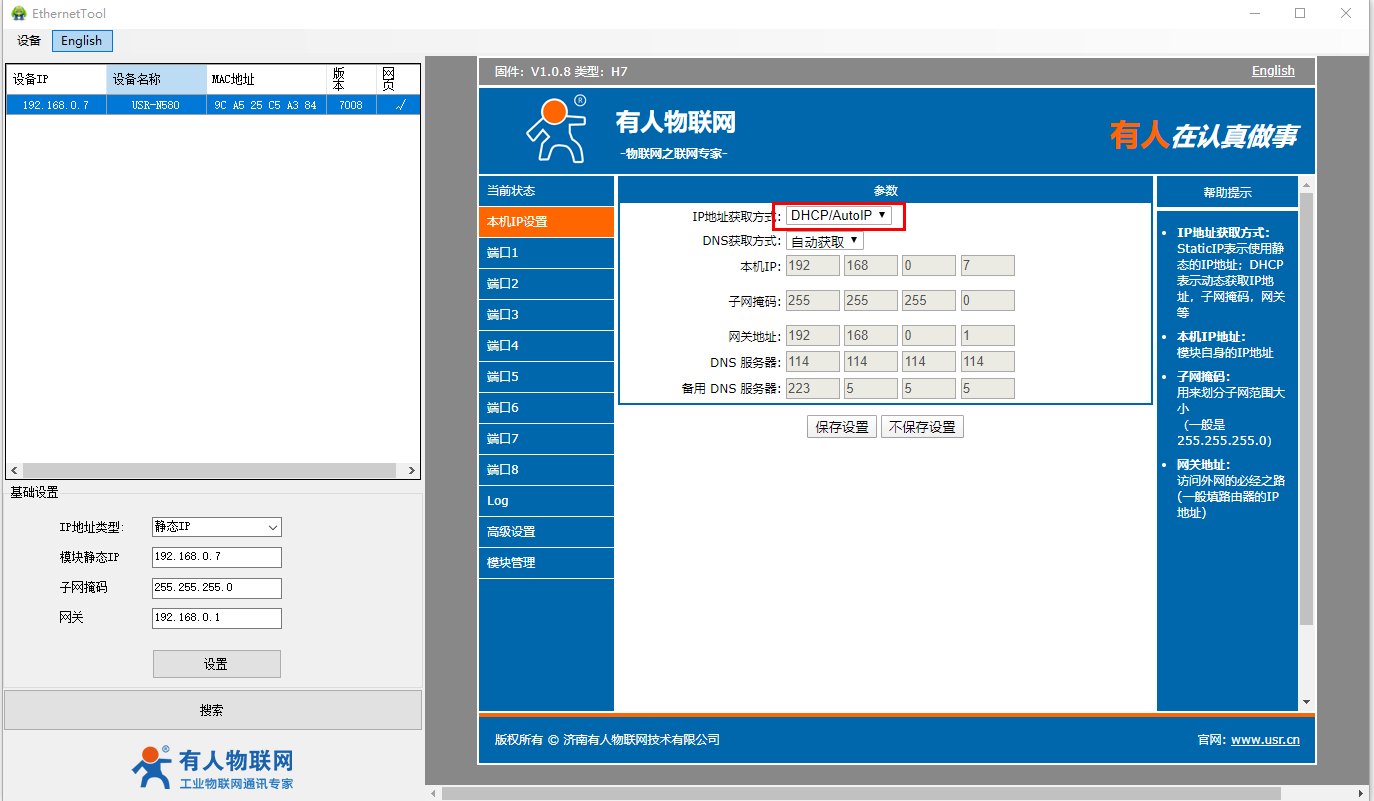

6、DHCP获取IP

IP地址获取方式从Static IP改为DHCP,保存设置,重启模块。









7、DHCP,重新搜索

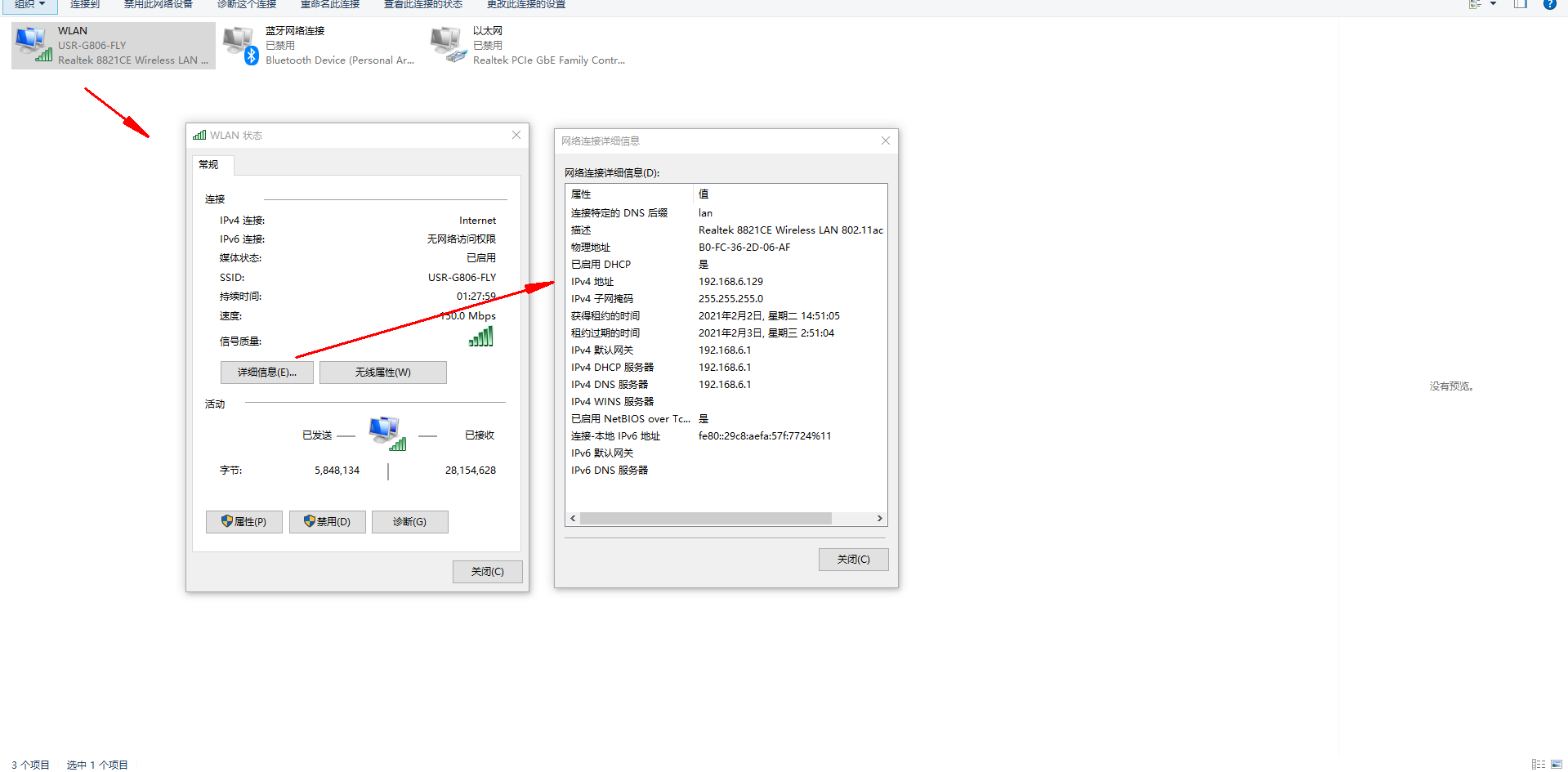

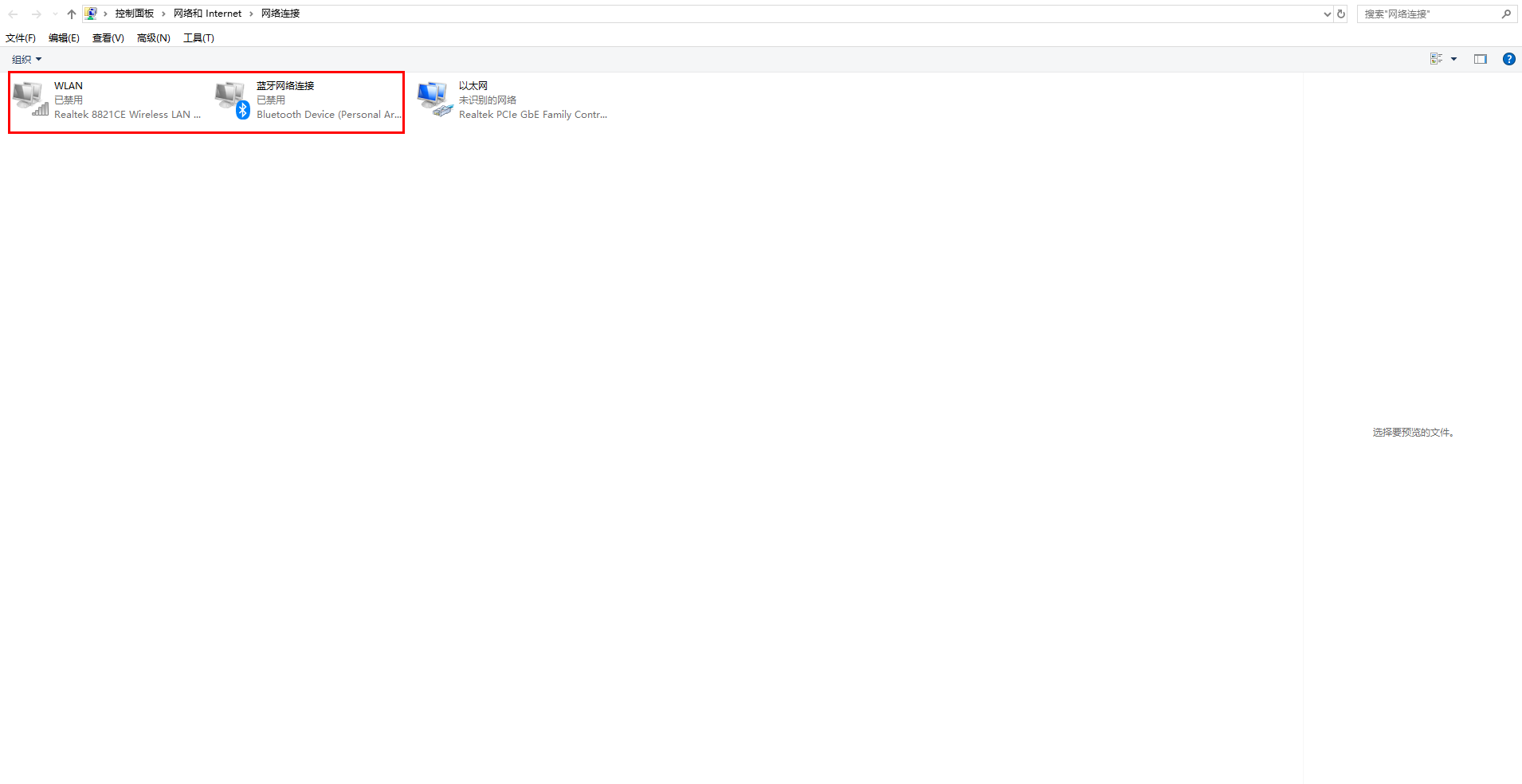

N580网线连接路由器,电脑无线连接同一个路由器的WiFi,保留无线网卡,禁用本地连接等其他网卡。

设置软件重新搜索,双击产品信息点开

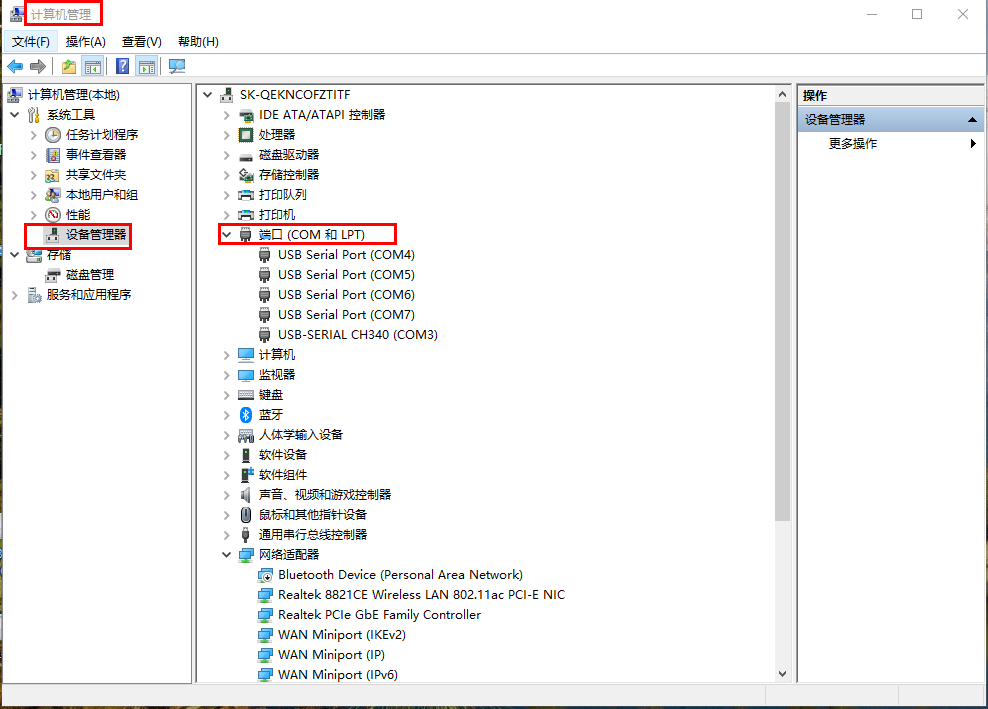

8、检查USB-RS485串口线的COM口号

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM3



六、数据调试

1、端口1工作方式TCP server通讯测试

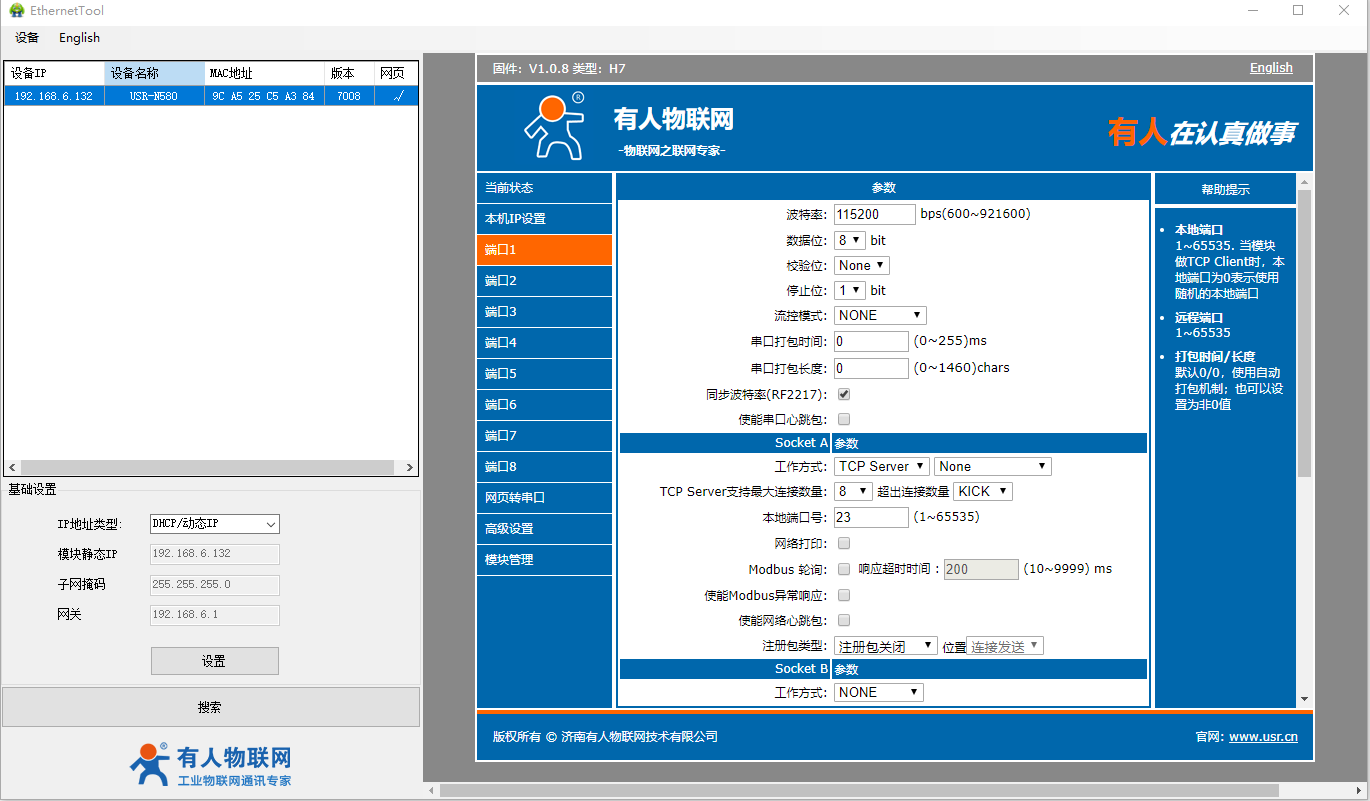

设置参数,保存重启N580

N580 RS485串口做TCP server,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用TCP client打开,服务器IPN580IP,服务器端口填N580的端口23

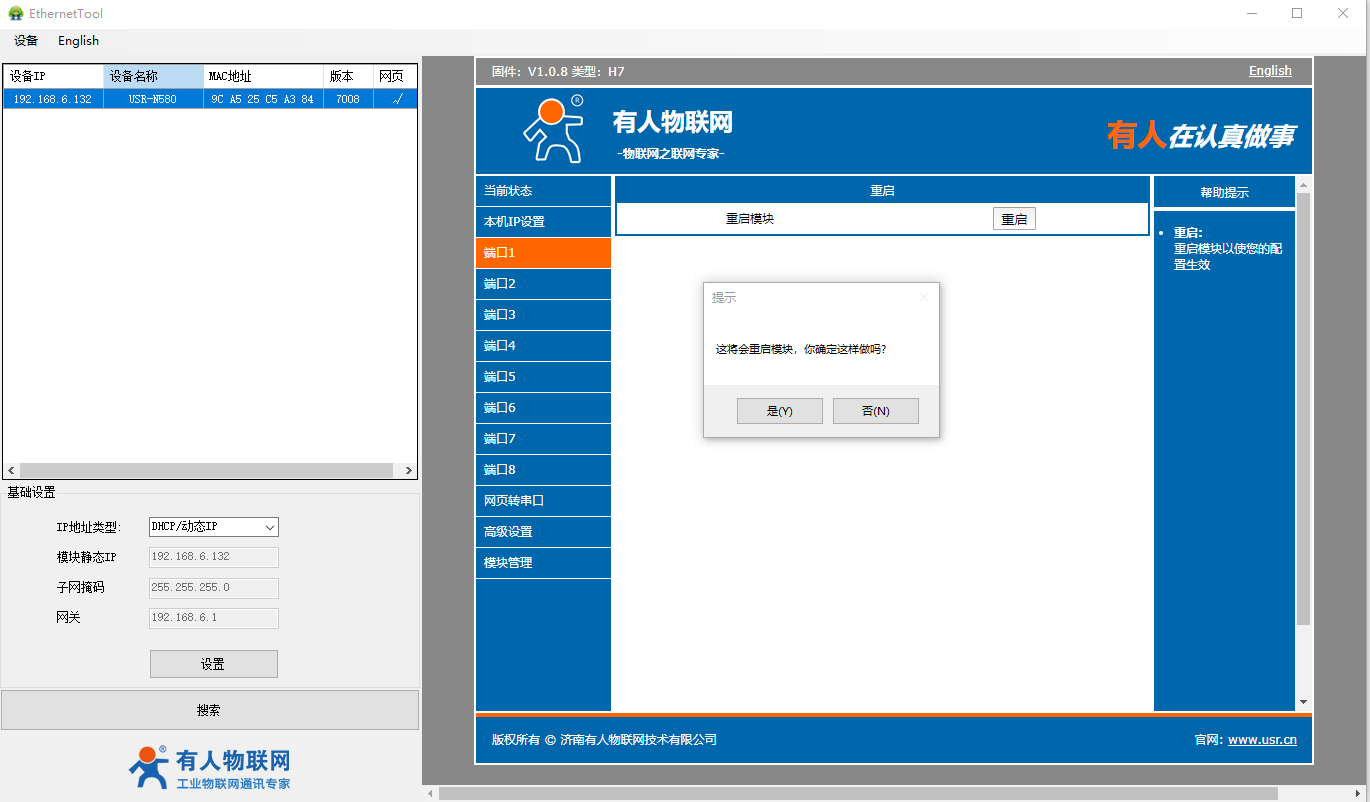

保存设置,重启模块。

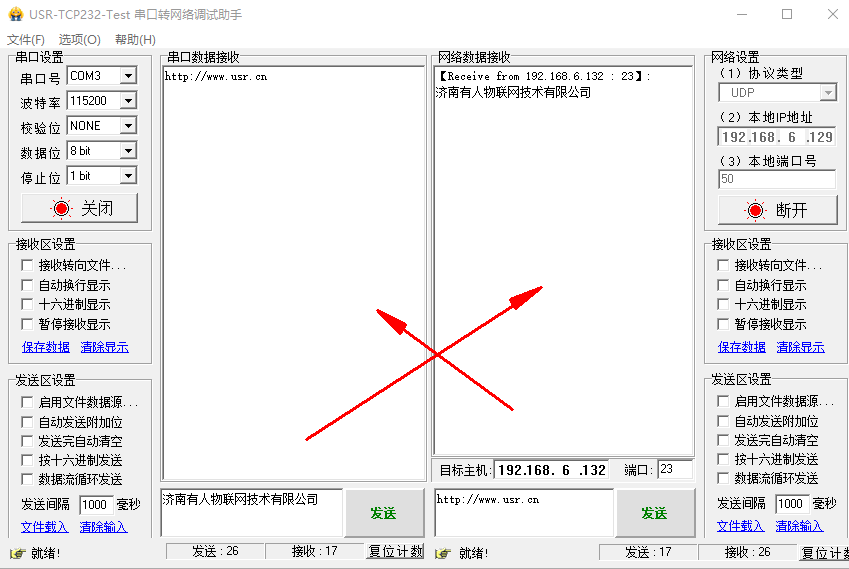

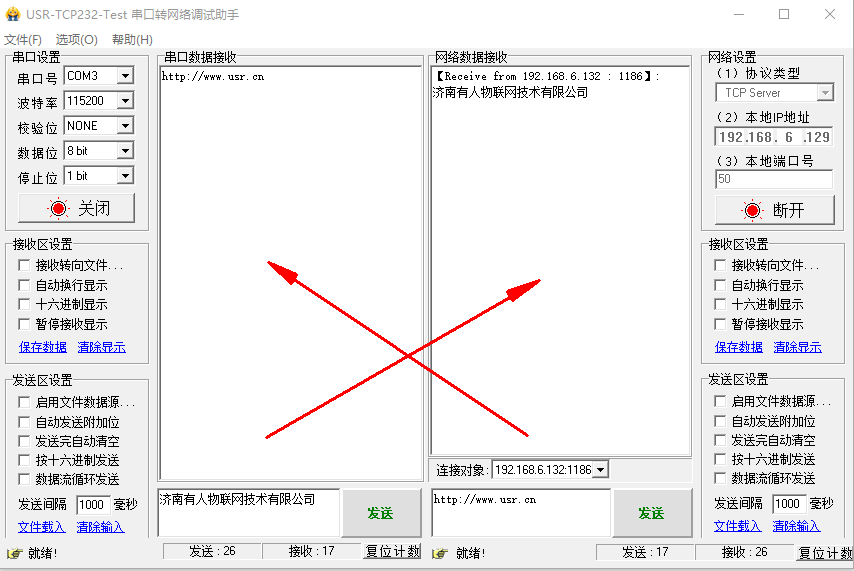

点击连接,有连接对象之后,测试串口和网络之间的数据传输。

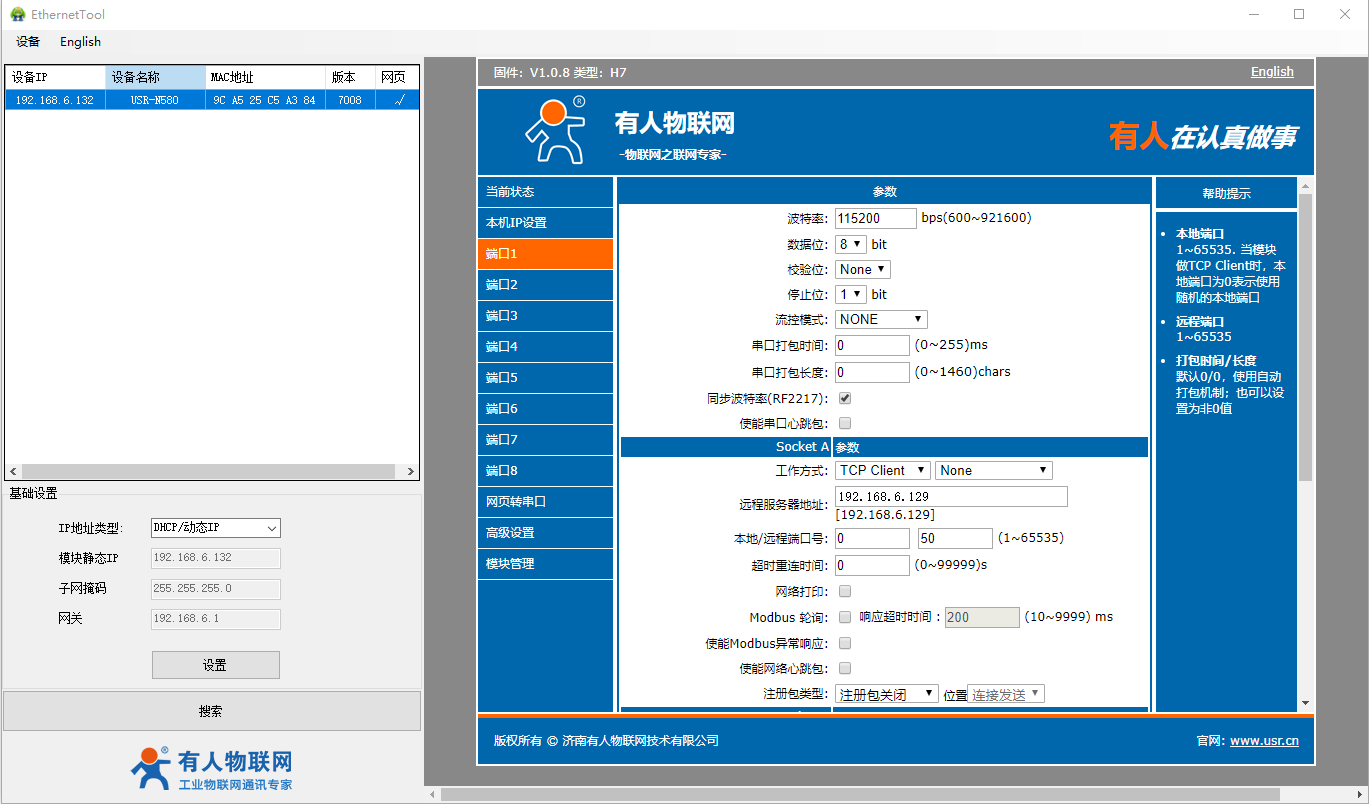

2、RS485工作方式TCP client通讯测试

设置参数,保存重启N580

N580 RS485串口做TCP client,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用TCP server打开,本地IP填电脑的IP,本地端口填电脑的端口50

保存设置,重启模块。





点击连接,有连接对象之后,测试串口和网络之间的数据传输。

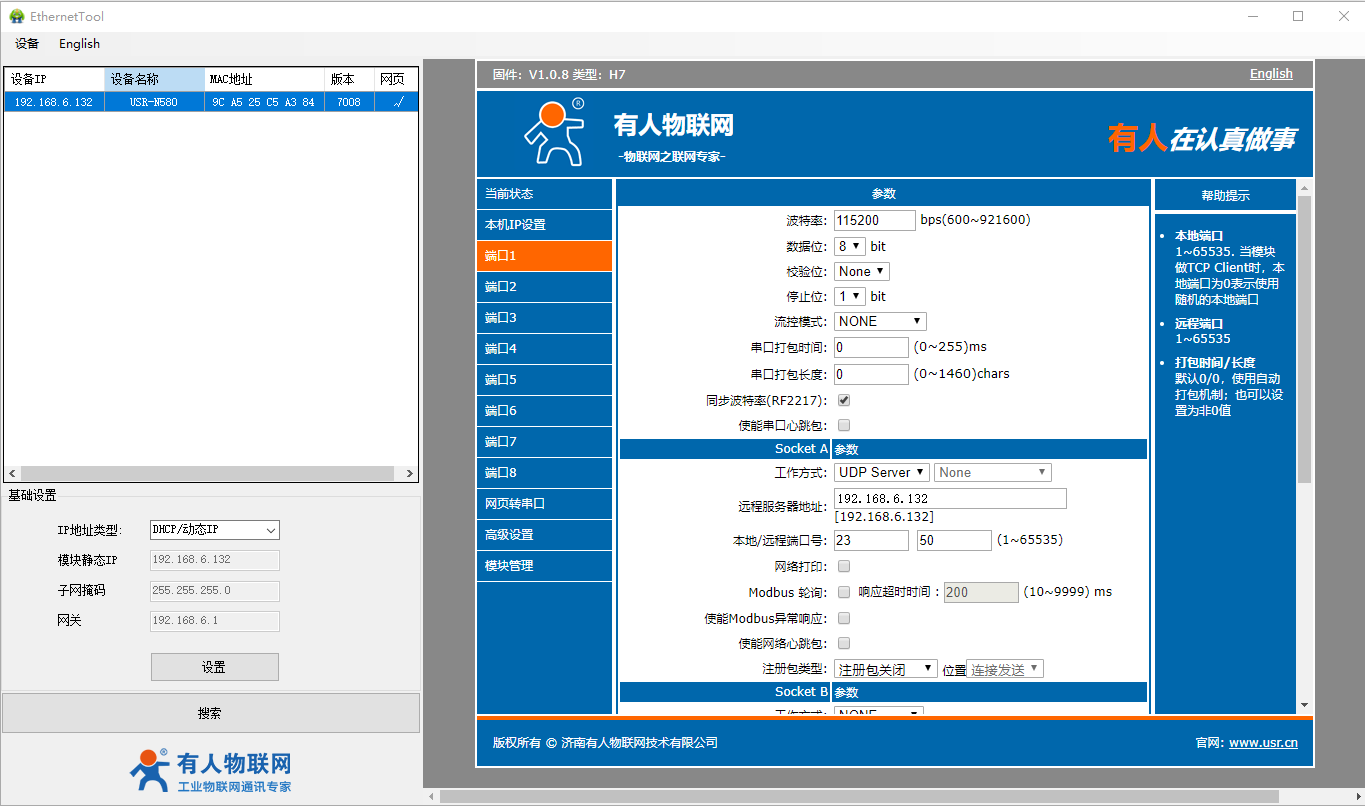

3、RS485工作方式UDP server通讯测试

设置参数,保存重启N580

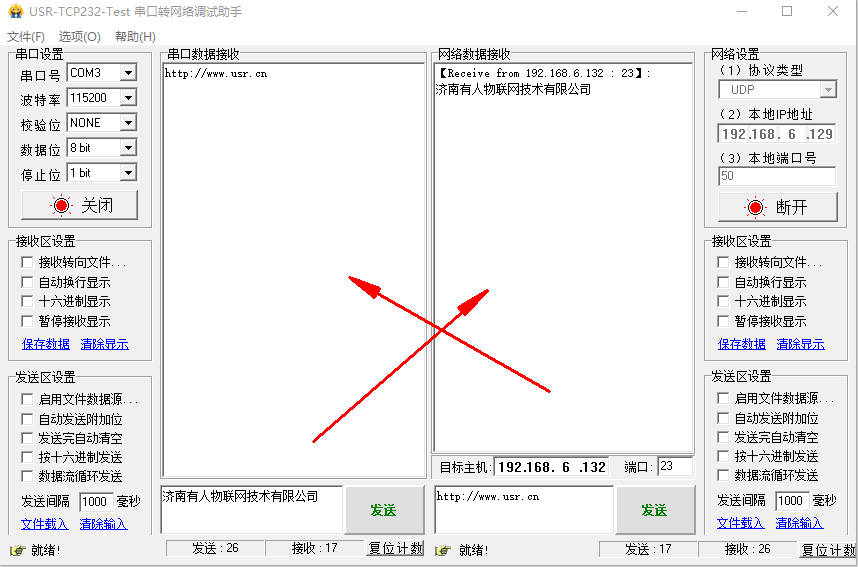

N580 RS485串口做UDP server,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用UDP打开,本地IP填电脑的IP,本地端口填电脑的端口50。目标主机填N580IP,端口填23

保存设置,重启模块。





点击连接,有连接对象之后,测试串口和网络之间的数据传输。

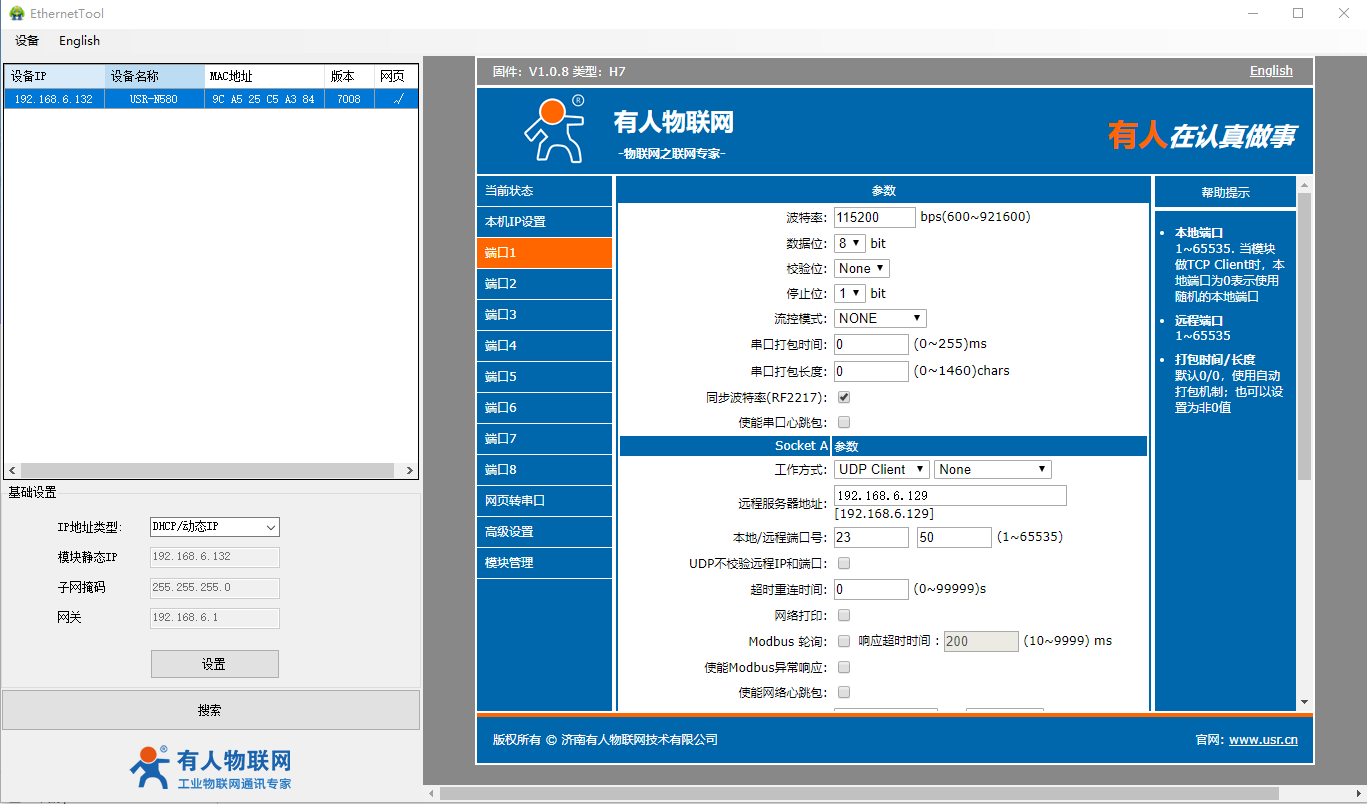

4、RS485工作方式UDP client通讯测试

设置参数,保存重启N580

N580 RS485串口做UDP client,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用UDP打开,本地IP填电脑的IP,本地端口填电脑的端口50。目标主机填N580IP,端口填23

保存设置,重启模块。





点击连接,有连接对象之后,测试串口和网络之间的数据传输。
