USR-LG210(抢先版)组网广播通信配置案例

组网广播模式下，节点入网后，当节点数据上传到集中器时，集中器判断节点 ID 若为网内 ID 则将接收数据内容上报到服务器，否则不上报。集中器发送数据时，只有入网的节点可以接受到下发数据。

TCP232-TES串口及网络调试软件：https://www.usr.cn/Download/27.html

1. USR-LG210产品数量1个

2. USR-LG206-L-H20 数量1个

3. 电源适配器 12V 数量2个

4. 网线数量1根

5. USB-RS232串口线数量1条

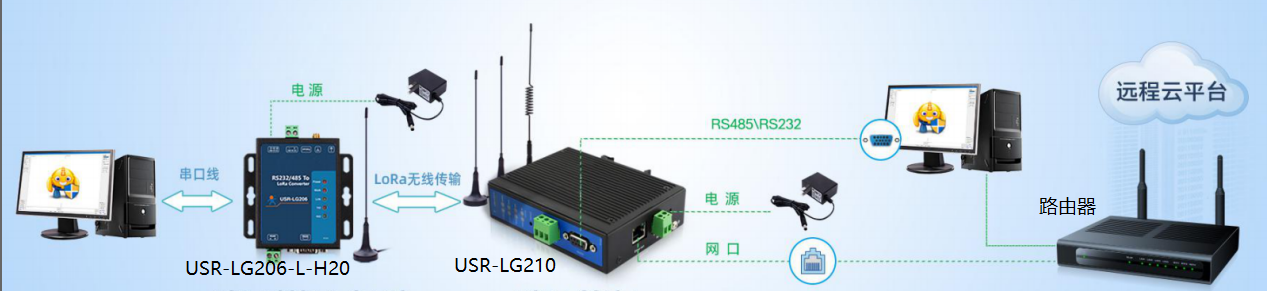

LG210与lora节点（USR-LG206-L-H20）安装天线，使用各自配套电源适配器供电， LG206串口连接电脑，LG210网口连接路由器或者交换机，电脑也接入该路由器或交换机。

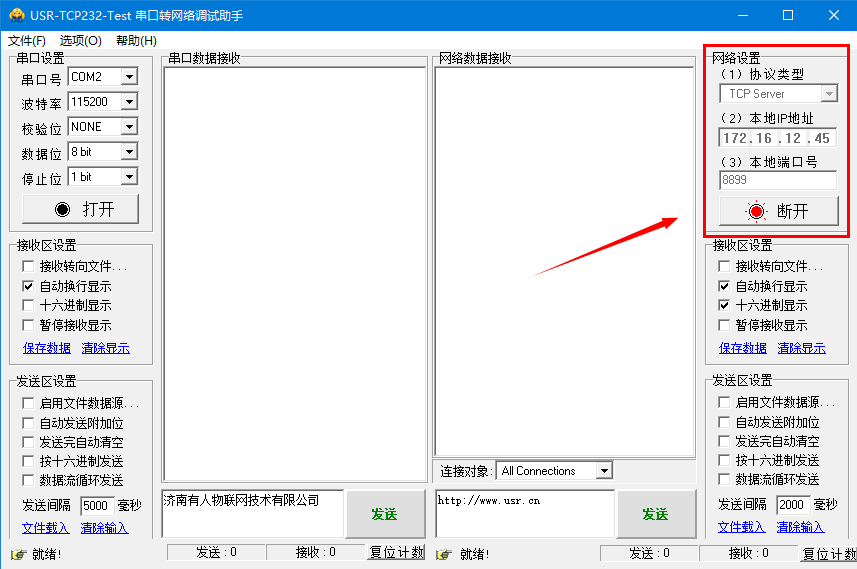

1、下载在PC端运行USR-TCP232-Test软件，创建地TCP Server服务器，本地ip地址为电脑ip, 本地端口自定义设置就可以。模拟通信过程中的服务器平台/控制中心。

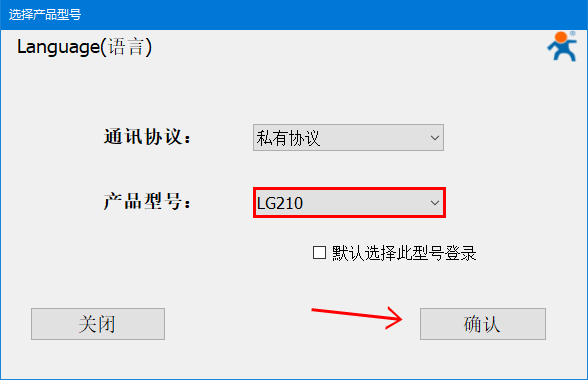

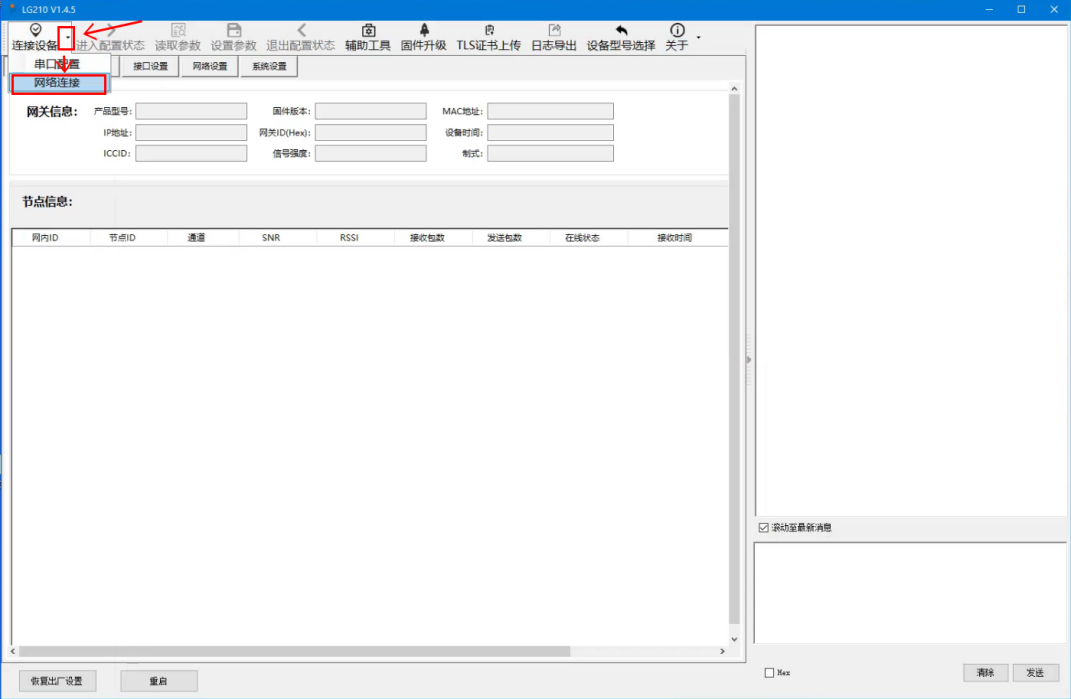

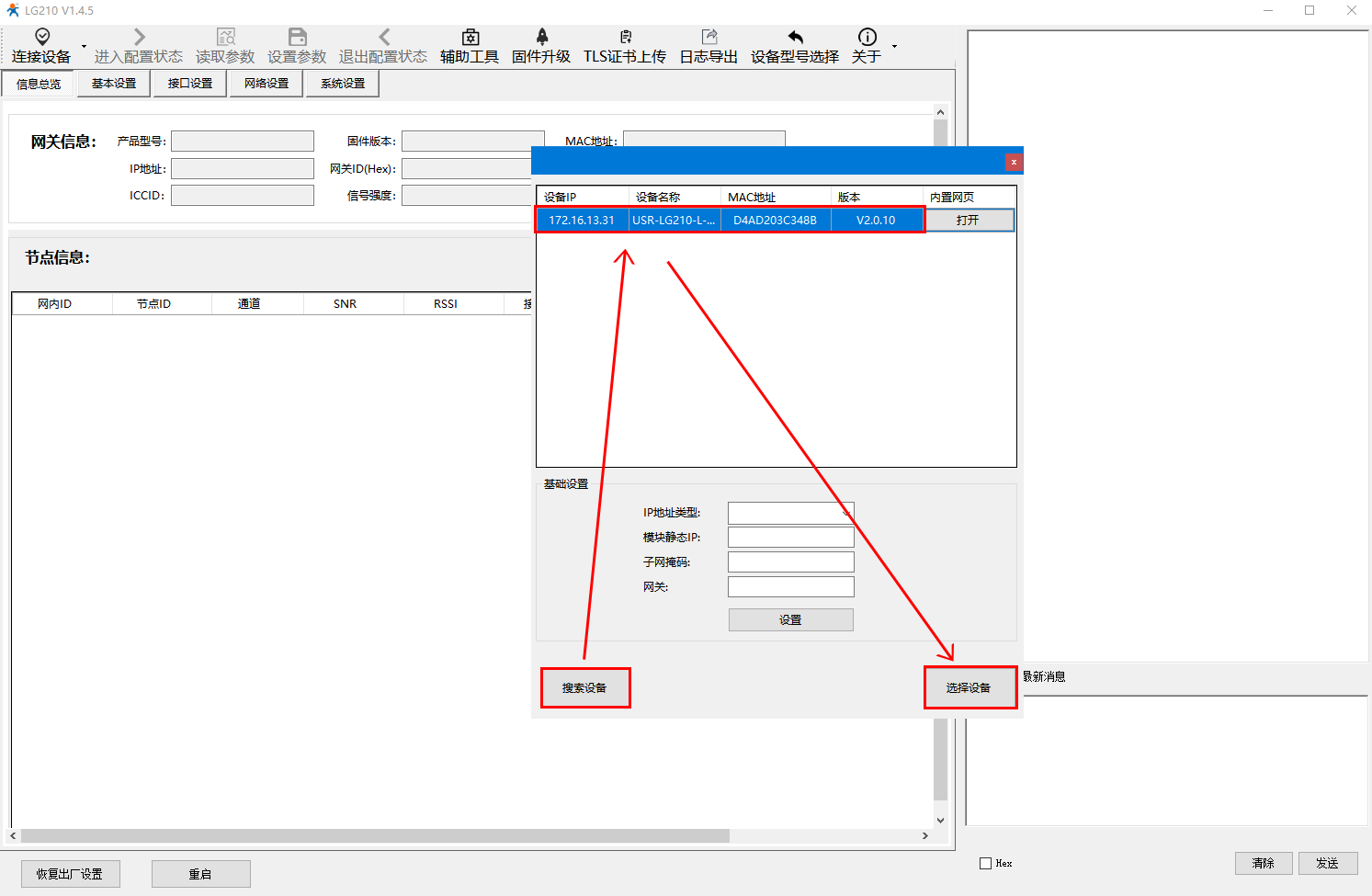

2、下载并解压LORA设置软件，确定LG210网口接入网络后是与电脑同一局域网的。在文件夹中选择USR_LoRa.exe可执行文件双击打开，协议选择私有协议，型号选择LG210，点击“连接设备”按钮旁的下三角箭头，选择“网络连接”>“搜索设备”>选择对应LG210点击“选择设备”。

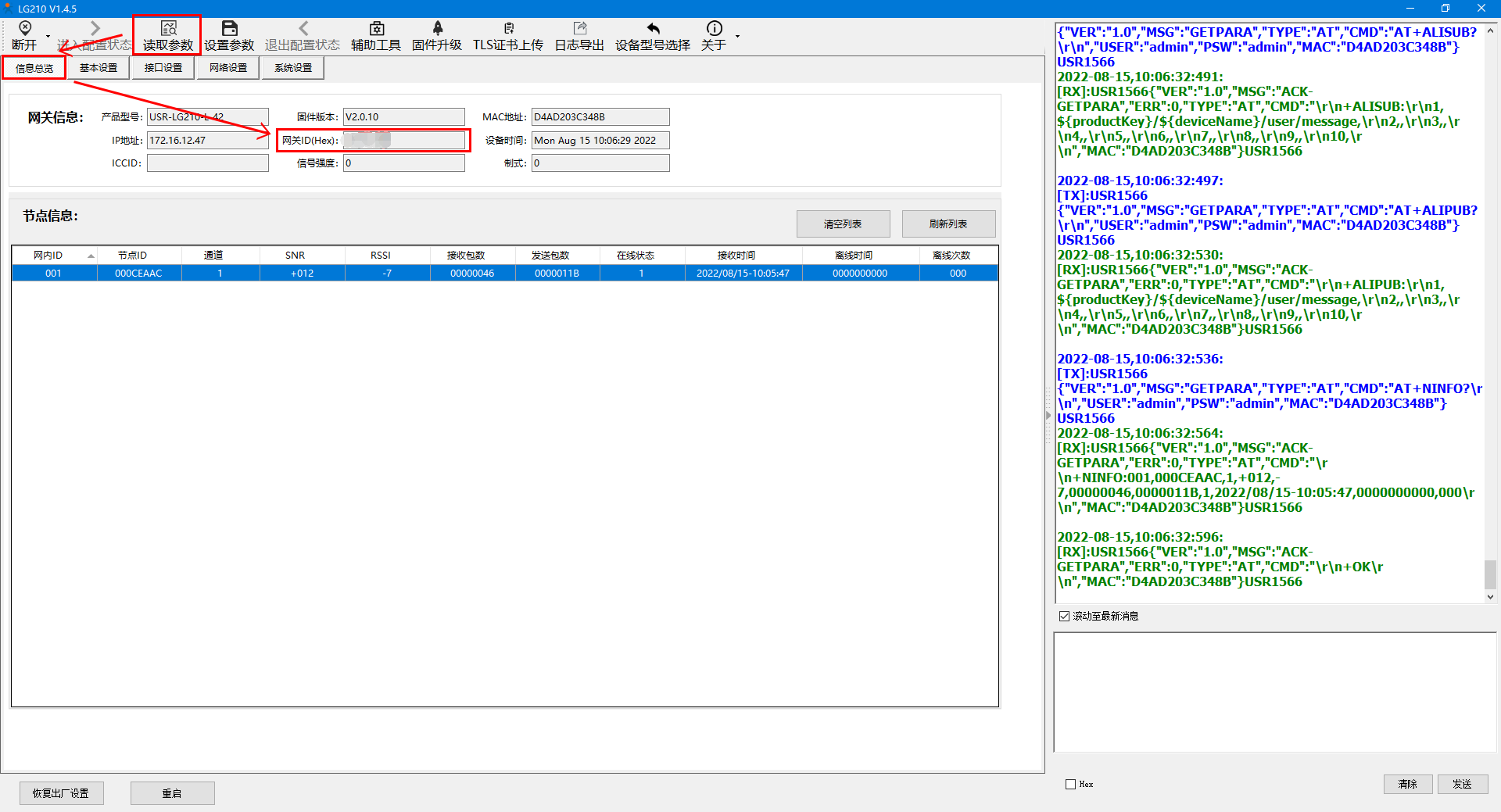

3、点击“读取参数”，在信息总览中复制保存网关ID，之后配置LORA节点LG206组网时用的到。

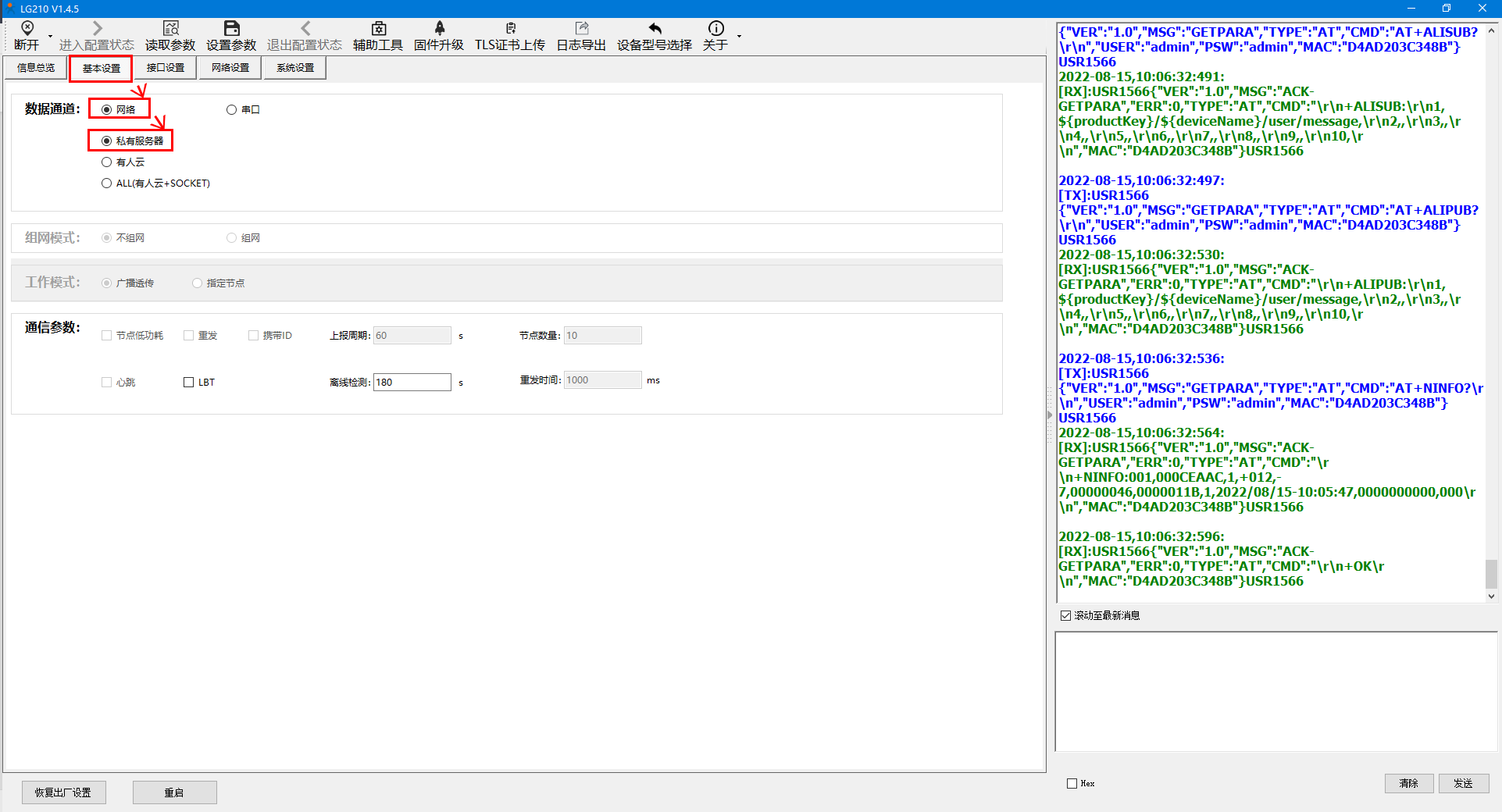

4、点击“基本设置”>通道选择“网络”、“私有服务器”。

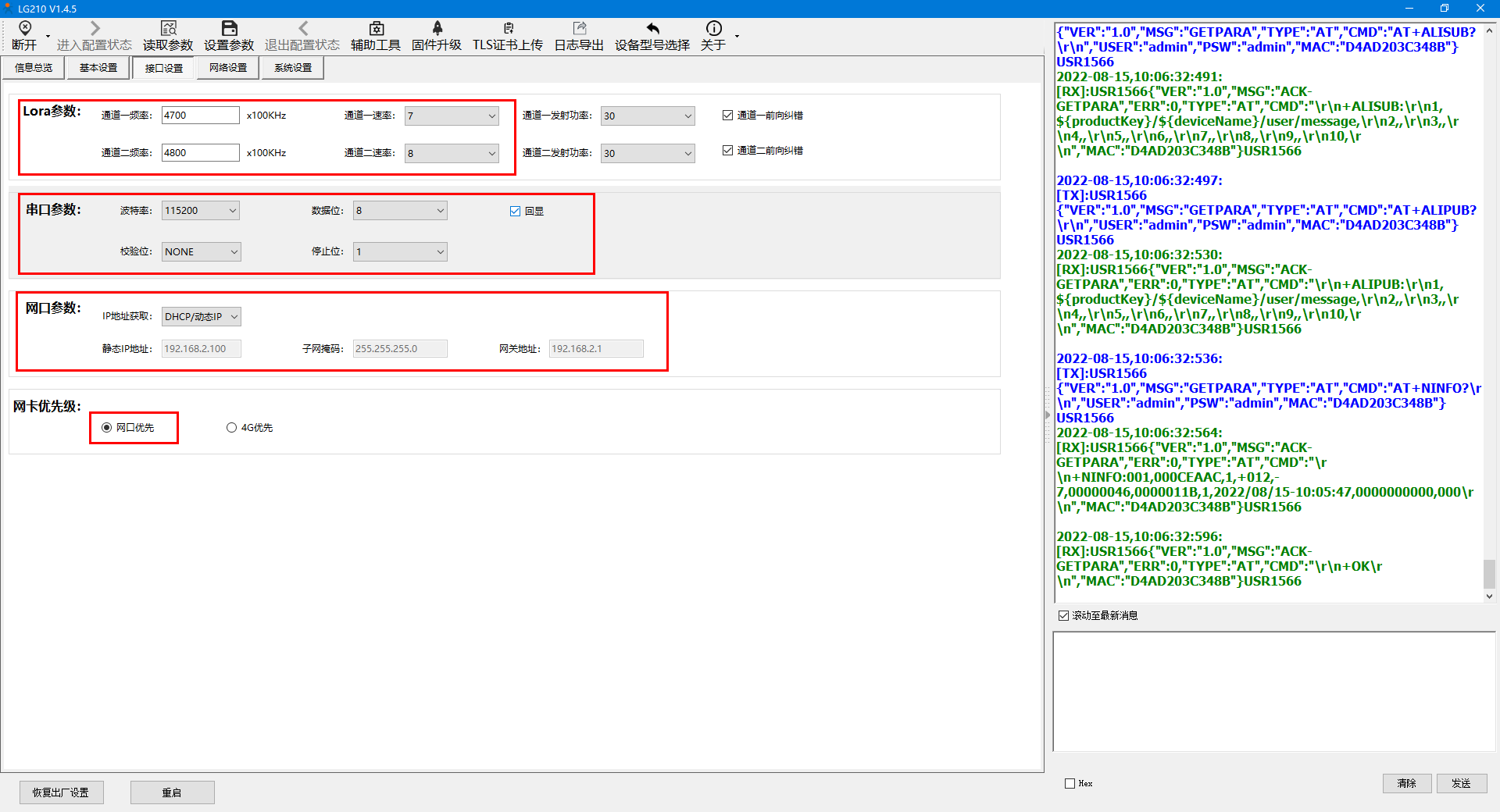

5、在接口设置中，配置Lora参数中通道一与通道二的频率与速率参数不要一致就可以了，此处通道一二频率分别为4700x1000Hz、4800Hz,速率分别为7、8。

网口参数LG210默认为DHCP自动获取ip,若需要LG210做静态ip的话，可以自行修改，本次测试为自动获取获取ip。

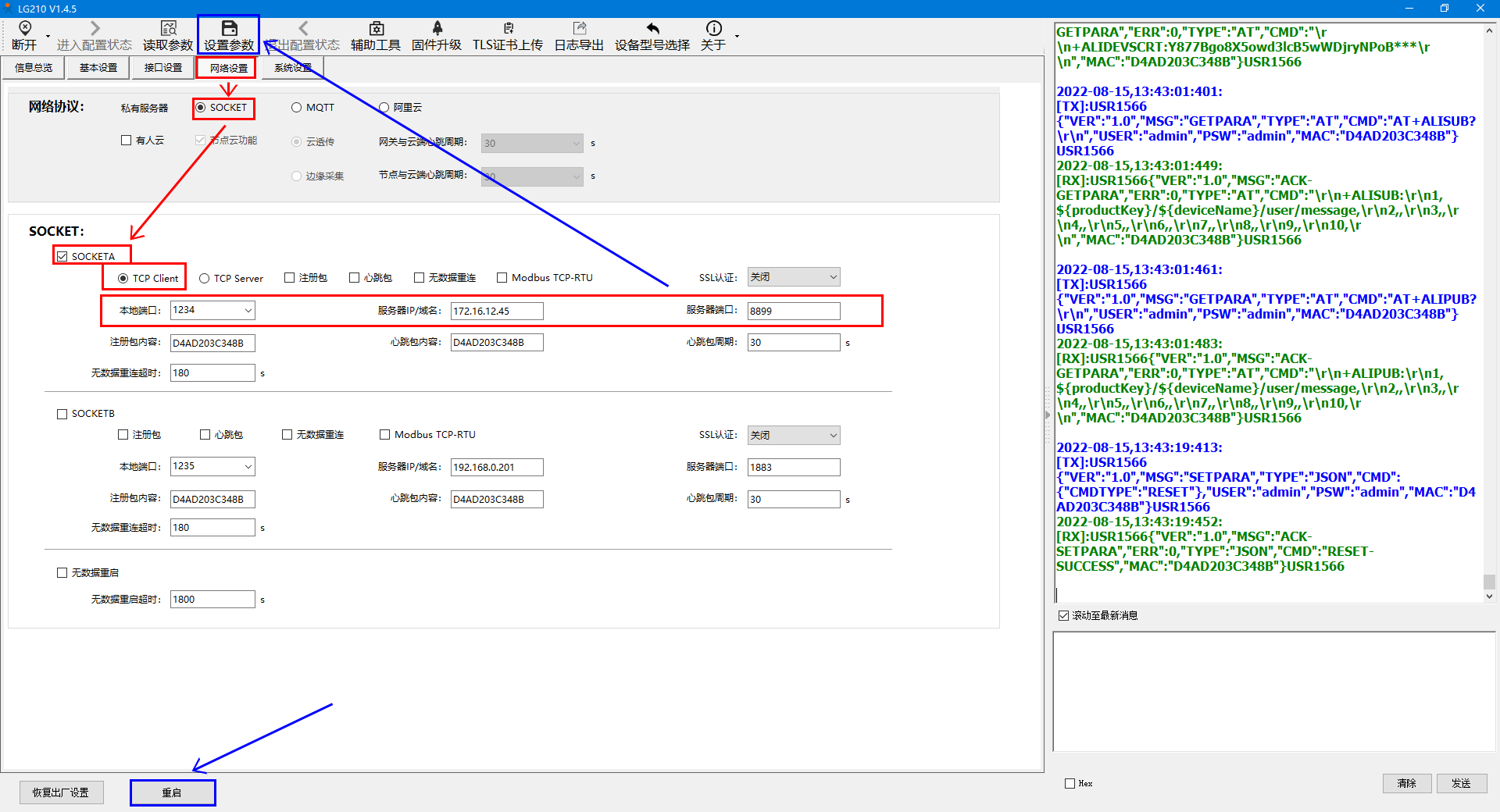

6、在网络设置-网络协议私有服务器中选择“SOCKET”，

在SOCKET中选择“TCP Clinet”，本地端口自定义.

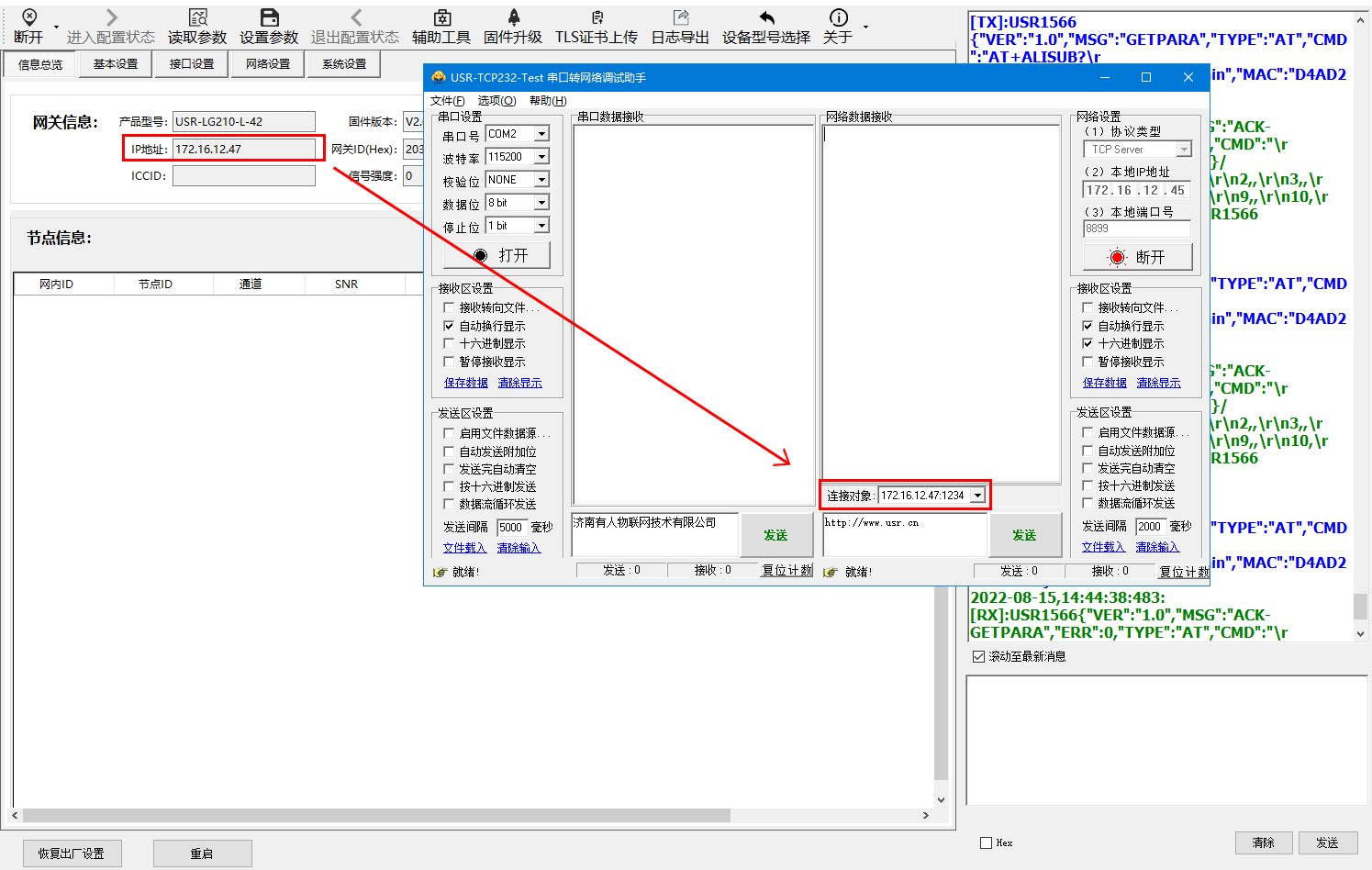

服务器IP/配置为服务器电脑的IP，服务器端口配置为服务器的端口号8899，点击“设置参数”，点击重启设备，待设备重启，服务器可以监听到该LG210连接。

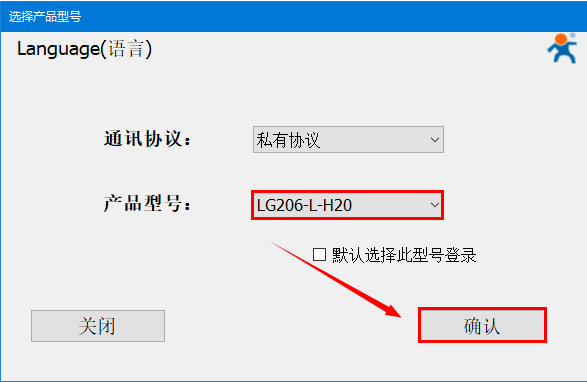

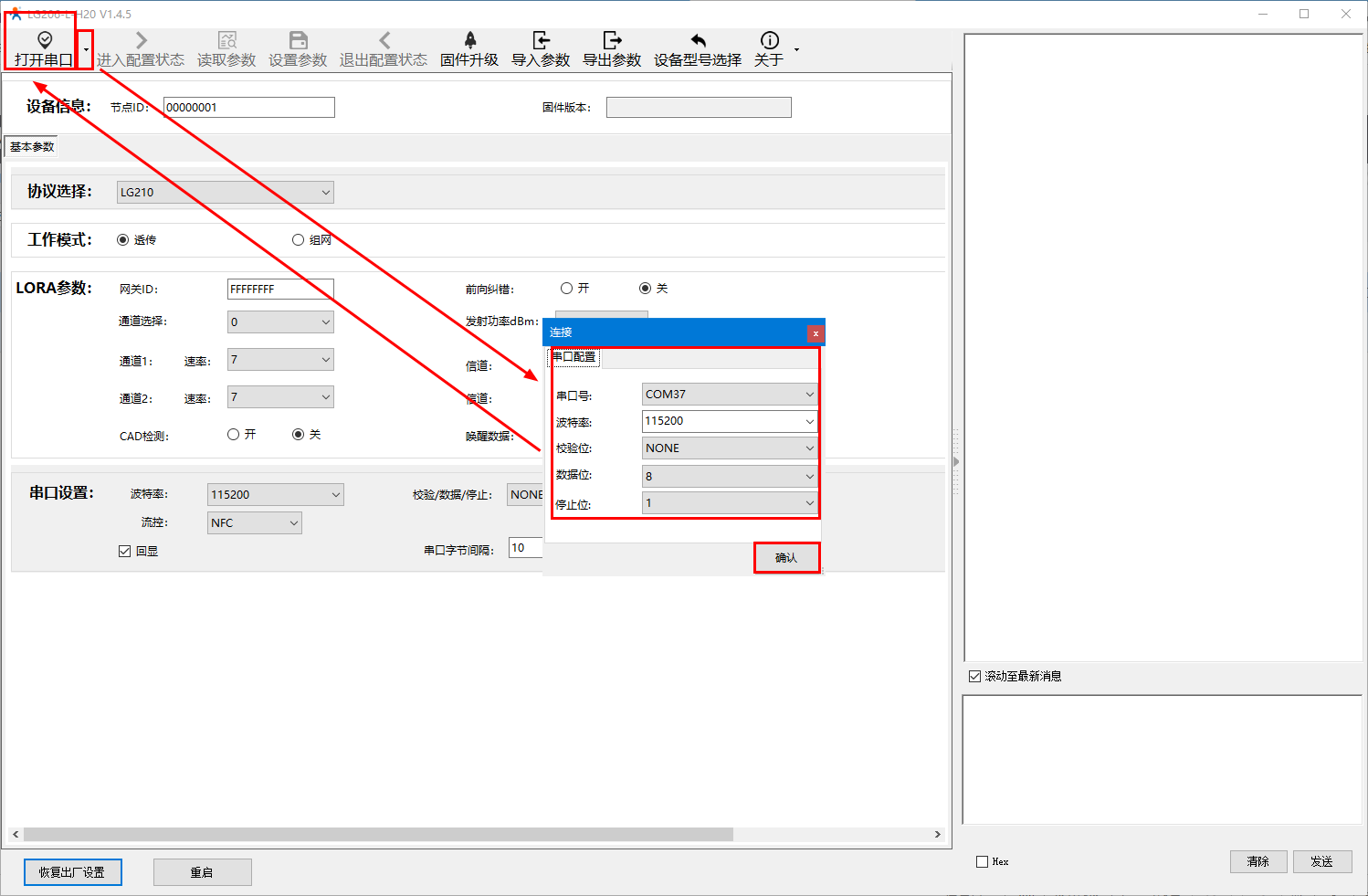

7、配置USR-LG206-L-H20，LG206的串口通过232或者485转usb的串口线接电脑，lora设置软件选择产品型号对应lora型号，点击确认，打开对应串口的com号，串口参数默认是115200、none\8\1。

8、打开串口点击“进入配置状态”，能返回a +OK，说明模块已进入配置模式，在配置模式下才可以读取配置模块参数，若不返回a+ OK，说明模块没有进入配置模式，检查接线是否可靠稳定，打开的com口对不对，串口参数配置的对不对。

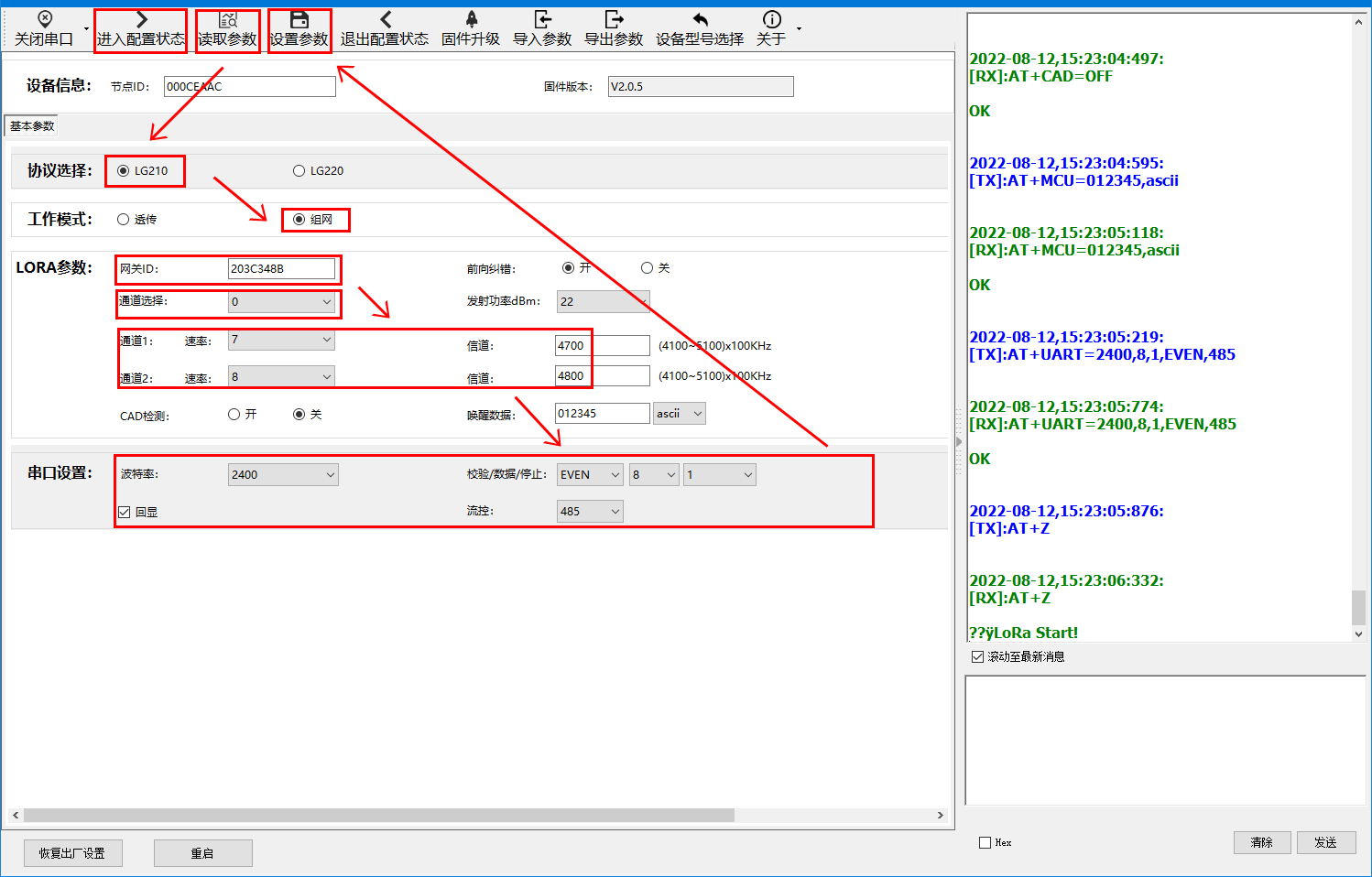

点击“读取参数”后，将协议选择配置为“LG210”,工作模式配置为“组网”，LORA参数 - 网关ID配置为LG210的网关ID；

通道选择为“0”；

通道一：“7”，信道：“470MHZ”；

通道二：“8”，信道：“480MHZ”。

实际应用时，串口设置内的波特率、校验位、数据位、停止需要配置为您206接的串口设备的串口参数，不然数据会是乱码，本次案例为默认参数未修改。使用485串口线时流控配置为“485”，232串口流控默认使用“NFC”就可以。

注：206有两个串口，分别为485串口与232串口，不支持同时使用，这两个串口线不能同时接串口设备。

配置完点击“设置参数”，提示设置成功后，点击“关闭串口”。

206组网成功后自身的lora状态指示灯会亮起。

3：通信测试

在USR-TCP232-Test软件的串口端打开206的串口，互发数据便可通信了。

注意：206与210的lora天线不要相距太近，太近会造成干扰数据收发不正常。

使用过程中出现速率一致信道不同的 USR-LG206-L-C-H10，收到了集中器发出的数据。

可能有以下原因：

（1）节点工作信道比较接近。

（2）节点天线距离比较近。

解决方式：

（1）不同节点信道设置间隔大一些，至少 5 个信道以上。

（2）相邻节点吸盘天线间隔 5m 以上。

编写者：孙绪辉
