农业场景---土壤墒情监测系统选型及方案应用
2022-10-10


农业场景---土壤墒情监测系统选型及方案应用

一、相关资料

1、资料下载地址:

有人物联网官方网址:https://www.usr.cn/

2、购买地址:

官方商城:http://shop.usr.cn/

天猫商城:https://youren.tmall.com/

京东商城:https://youren.jd.com/

淘宝店铺:https://usrcn.taobao.com/

3、技术支持联系地址:IM.usr.cn

二、农业土壤墒情监测系统

1、监测参数:

土壤环境参数:土壤温度、土壤湿度、土壤pH、土壤电导率等

土壤肥料养分参数:土壤肥力(土壤氮磷钾)、有机质、微量元素、重金属等

2、大致逻辑:

通过对土壤温湿度、电导率、pH、肥力等数据的监测,数据汇总,提供针对性土壤治理措施,治理过沙或过黏土壤、盐碱土壤和酸化土壤,提高耕地质量水平。

三、设备选型及方案实现

1、参数确认

1)农业常用终端设备硬件接口形式

标准串口232、485、422、CAN,如土壤水分传感器、土壤PH值传感器、土壤电导率传感器等;

开关量接口,如水泵开关、空气压缩机开关等;

RJ45网口,如摄像头,视频录像机等。

2)数据显示软件或服务器

近距离局域网内数据显示,如触摸屏、本地PC、本地服务器等;

远距离公网服务器数据显示,如有人云、阿里云等公网服务器。

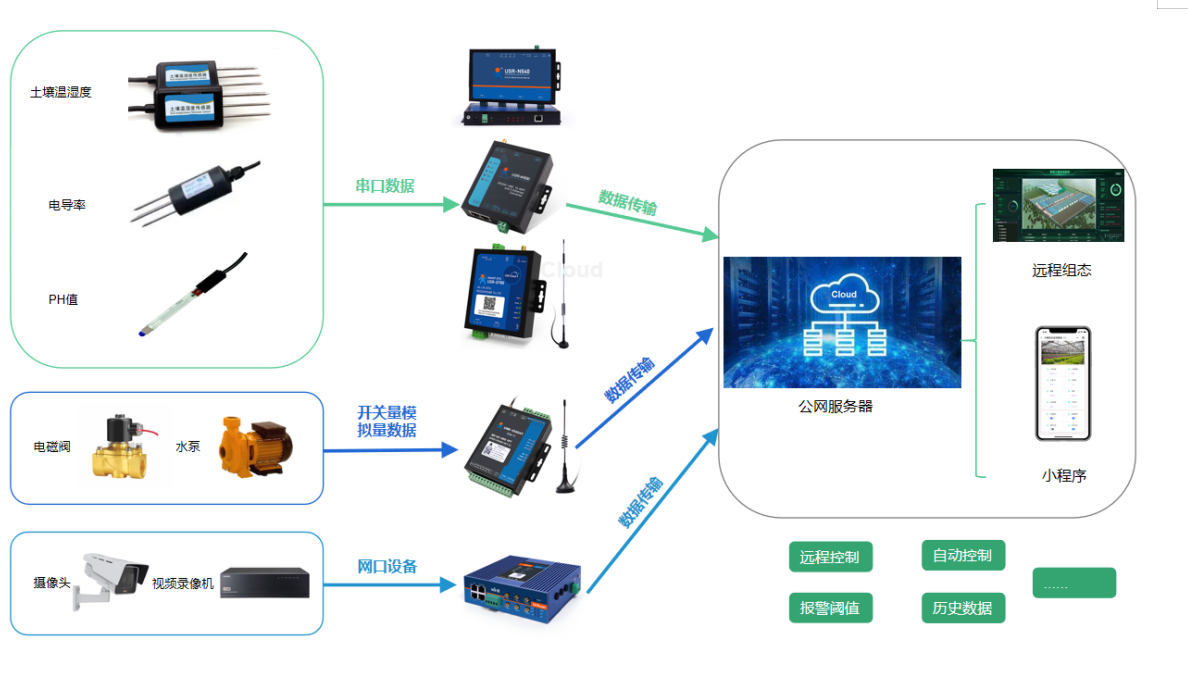

2、具体实现

1)局域网内数据显示



若现场终端设备为串口设备,可以通过串口服务器或wifi串口服务器将数据传输至现场本地工控机或触摸屏显示。此时要确认现场是否方便布线,若方便布线可选用串口服务器,若现场有wifi覆盖可选用wifi串口服务器;

若现场终端设备为开关量或模拟量设备,可以通过网络IO设备将数据传输至现场本地工控机或触摸屏显示。若现场方便布线或有wifi覆盖可选用网络IO中EWR版本;

若现场终端设备为网口设备,可以通过路由器将网口信息传输至现场本地工控机或触摸屏显示。可通过布线或连接上级wifi的形式进行数据传输。

2)公网服务器数据显示



若现场终端设备为串口设备,可以通过串口服务器、wifi串口服务器或DTU将数据传输至远程服务器显示。若现场有4G信号时可选用DTU进行数据传输;若方便布线可选用串口服务器;若现场有wifi覆盖可选用wifi串口服务器;

若现场终端设备为开关量或模拟量设备,可以通过网络IO设备将数据传输至公网服务器。若现场有4G信号可选用网络IO中CAT1或G5版本;若现场方便布线或有wifi覆盖可选用EWR版本;

若现场终端设备为网口设备,可以通过路由器将网口信息传输至现场本地工控机或触摸屏显示。可借助VPN服务器或APN专网卡方式进行组网;

这种将数据上传至公网服务器的方式不受地域限制,可以在PC、触摸屏或手机中随时进行数据查看或远程控制。
