USR-TCP232-E2(M4) HTTPD GET模式测试案例

一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、设置软件：http://websiteo.usr.cn/Download/230.html

3、说明书http://websiteo.usr.cn/Download/485.html

4、软件使用手册http://websiteo.usr.cn/Download/486.html

二、准备工作

1、USR-TCP232-EVB 测试底板一块

2、USR-TCP232-E2模块 数量一个

3、电源适配器 5V数量1个

4、网线数量一根

5、USB-RS232串口线 数量一条

6、电脑 数量一条

7、路由器 1个 可以连接外网

三、硬件连接和电脑设置

1硬件连接：

将 E2(USR-TCP232-E2（M4），简称 E2下同)安装在USR-TCP232-EVB评估板（简称评估板）上，通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接，通过网线将 T0 的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给评估板供电。

2电脑设置

1. （1）按路径：控制面板--网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

（2）电脑本地连接，关闭无关网卡，IP设置和E2 IP同网段，E2默认IP是192.168.0.7，网关192.168.1.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.1.1

(3)检查USB-RS485串口号

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM22。

四、产品参数设置

1、用设置软件搜索E2设备，点击搜索设备，搜索到IP地址为192.168.0.7的E2设备后，选中设备，点击 打开网页，可以进入到E2的内置网页，默认用户名admin，密码admin。

2、进入内置网页后，右上角可以切换至中文模式。点击本机IP设置，IP地址获取方式设置成DHCP，点击保存设置，重启模块。

3、E2网线连接路由器，电脑无线连接同一个路由器的WiFi，保留无线网卡，禁用本地连接等其他网卡。设置软件重新搜索，选中E2设备，点击打开网页。

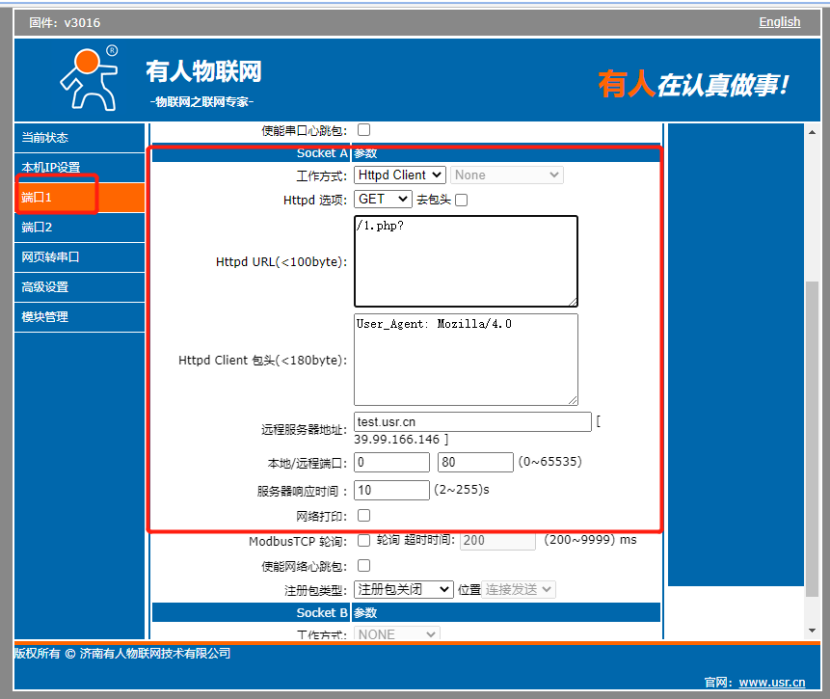

4、端口1工作方式设置HTTPD模式，GET，远程服务器地址填test.usr.cn，远程端口填80，本地端口号设置为0。URL填/2.php?，不滤除包头。保存参数，重启模块。

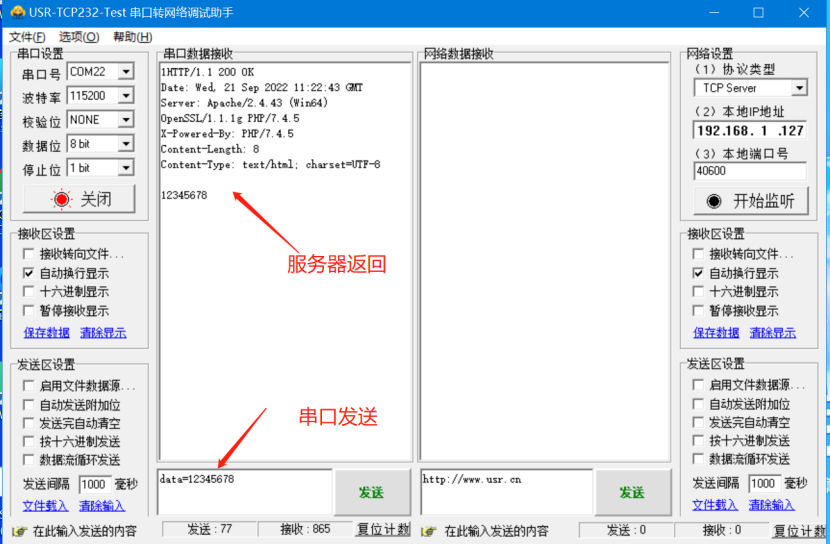

5、数据调试
