USR-N580-H7 MODBUS(二期) 网关功能测试案例
2022-11-10


USR-N580-H7 MODBUS二期 网关功能测试案例

一、资料下载

USR-N580 H7说明书:https://www.usr.cn/Download/1159.html

设置软件:https://www.usr.cn/Download/383.htm

串口网络调试助手:https://www.usr.cn/Download/27.html

二、准备工作

1、USR-N580-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线 数量1条
5、电脑 数量1台

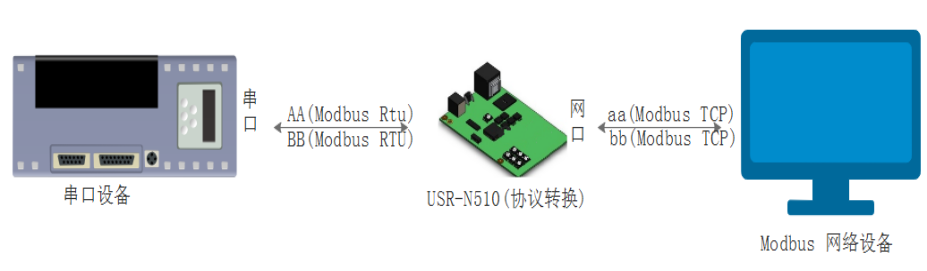

三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USB-RS485串口线接N580串口,注意485接线线序,USB-RS485 A线接N580 串口的A端子,USB-RS485 B线接N580 串口的B端子,USB头插入电脑USB口。

N580网口通过网线直连电脑网口。检查所有连接无误后,给N580用12V电源适配器供电。

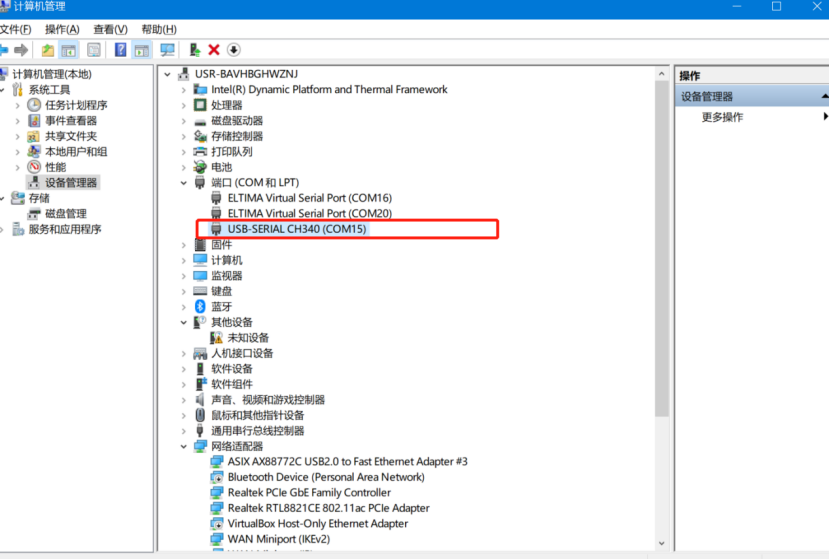

2、 检查USR-RS485串口线的COM口号,点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM15。

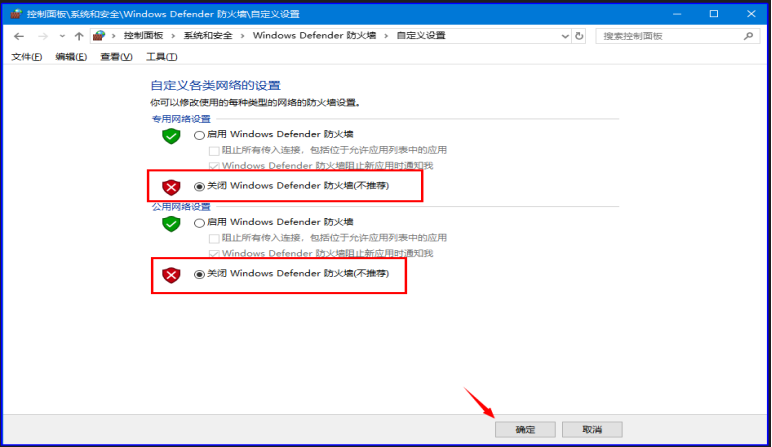

3、电脑关闭防火墙。

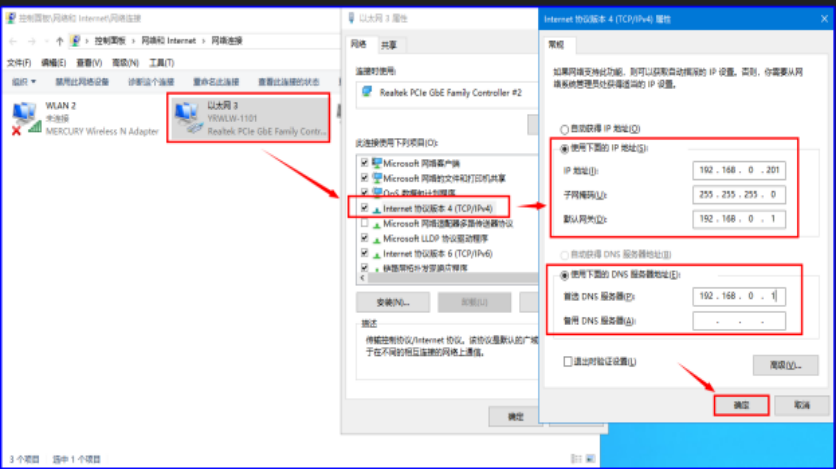

4、电脑:控制面板\网络和 Internet\网络连接,IP设置和N580 IP同网段,N580默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。









5、下载并打开H7系列设置软件:

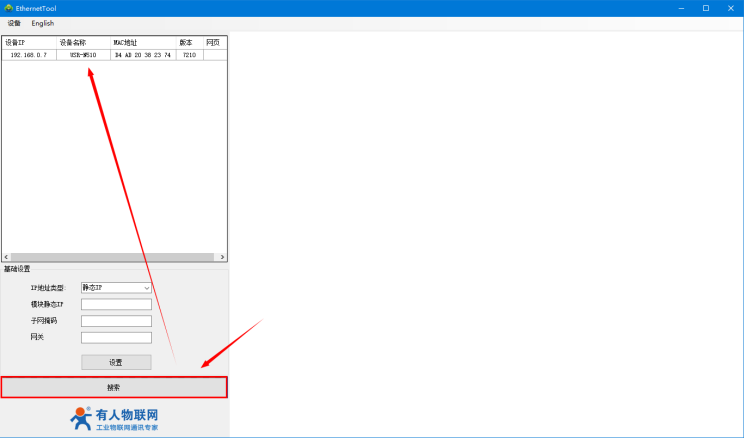

H7系列配置软件搜索N580设备,单击搜索,搜搜到设备后双击设备。

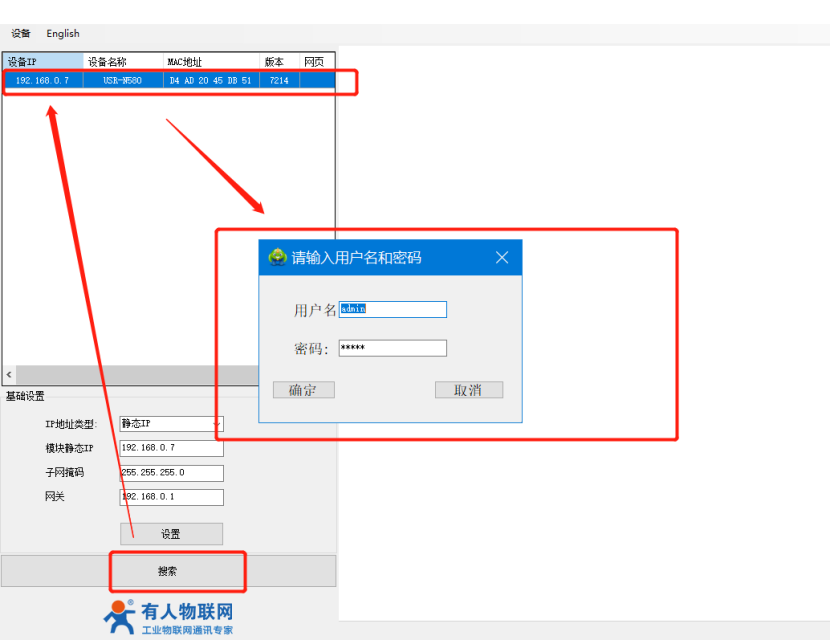

6、登录

输入用户名admin和密码admin,点击确定,右侧显示N580参数设置页面。



 7、MODBUS网关参数设置

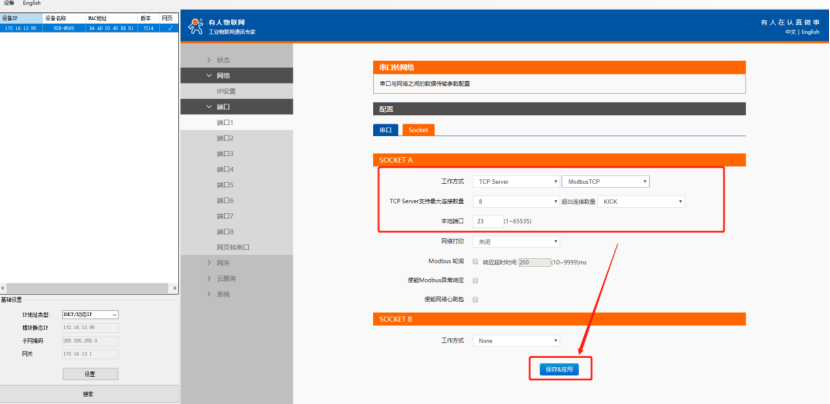

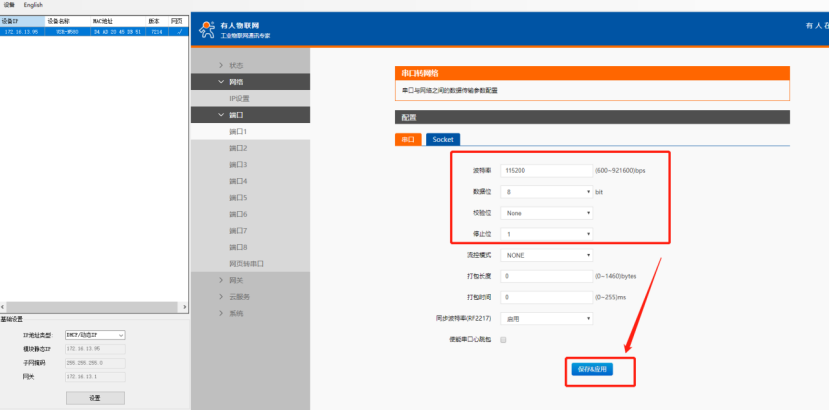

点击端口1---串口,需要把波特率、数据位、校验位、停止位跟串口终端设备保持一致; SOCKET参数里,选择“Tcp server”,选择“modbus tcp”(这个是协议转换功能开启),本地端口23。

轮询超时时间默认是200ms,需要改大,改成5000ms。
保存参数,重启设备。







五、数据调试

1、MODBUS SLAVE和MODBUS POLL软件设置:

MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。
模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

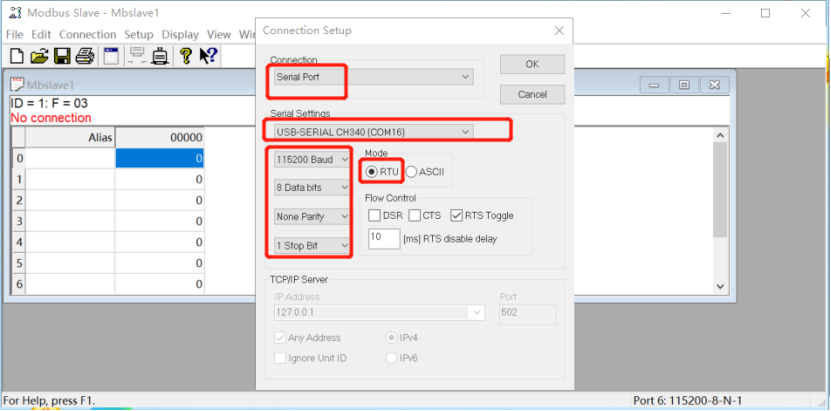

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-N580的串口参数设置一致。





2.MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-N580的IP地址,Server Port填USR-N580的端口号23。注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。



3、基本通讯测试:

MODBUS SLAVE软件添加1个SLAVE ID,是ID 1

MODBUS POLL软件对应添加1个SLAVE ID,是ID

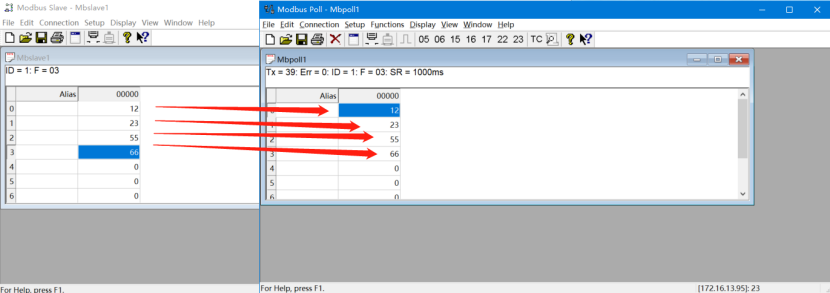

改变每个MODBUS SLAVE软件的数据,对应的MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。
