USR-TCP232-T1 两个模块局域网内一对一透传
2023-01-12



一、资料下载

说明书:https://www.usr.cn/Download/1256.html

硬件手册:https://www.usr.cn/Download/1263.html

设置软件:https://www.usr.cn/Download/257.html

调试助手:https://www.usr.cn/Download/27.html

二、测试准备

1.2个usr-tcp232-T1,2个测试底板
2.2
232usb线
3.2
根网线,一个路由器或者交换机
3.
电脑一台(模拟终端设备)

三、连接拓朴


四、电脑设置
1.电脑本地连接,IP设置和T1 IP同网段,T1默认IP192.168.0.7,网关192.168.1.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.1.1
2.关闭电脑防火墙和杀毒软件

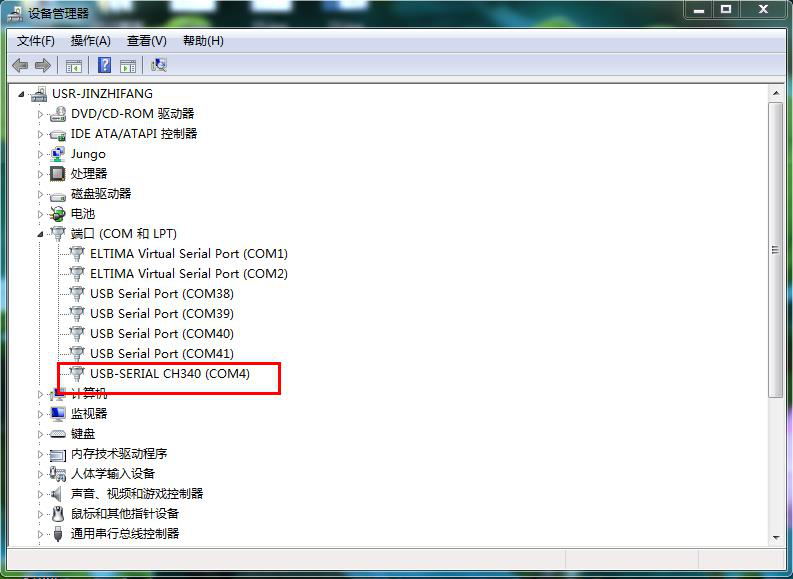

3.检查串口,用232usb串口线把T1DE 232串口和电脑连接,右击电脑桌面的计算机,点击设备管理器,点开端口,确认电脑识别到的com口。

五、设备参数设置
1.用M0系列配置软件搜索T1设备,搜索IP 192.168.0.7之后,点击IP,会弹出设置界面。用M0配置软件搜索设备,设置参数之后,2USR-TCP232-T1网线直连,或者都接同一个交换机。

2.将T1 IP设置192.168.0.7,工作方式TCP server,本地端口23,波特率、校验位、数据位等参数和要接的串口设备设置一致(测试默认用115200.

3.另一台T1设置tcp client
M0设置软件搜索设备,获取T1 IP参数,点击T1IP,将T1IP设置192.168.0.8,工作方式TCP client,本地端口 0,远程端口23,目标IP 192.168.0.7,点击保存参数

六、通信测试

2个T1一对一通讯
电脑用串口助手打开2T1COM口,用对应T1的串口参数,然后进行数据传输。

撰写人:李慧颖
