USR-TCP232-S1 两个模块局域网内一对一透传
2023-02-03


两个USR-TCP232-S1局域网内一对一透传

一、资料下载

说明书:https://www.usr.cn/Download/1256.html

硬件手册:https://www.usr.cn/Download/1263.html

设置软件:https://www.usr.cn/Download/257.html

调试助手:https://www.usr.cn/Download/27.html

二、测试准备

1.2个USR-TCP232-S1,2个测试底板
2.2
232USB线
3.2
根网线,一个路由器或者交换机
3.
电脑一台(模拟终端设备)

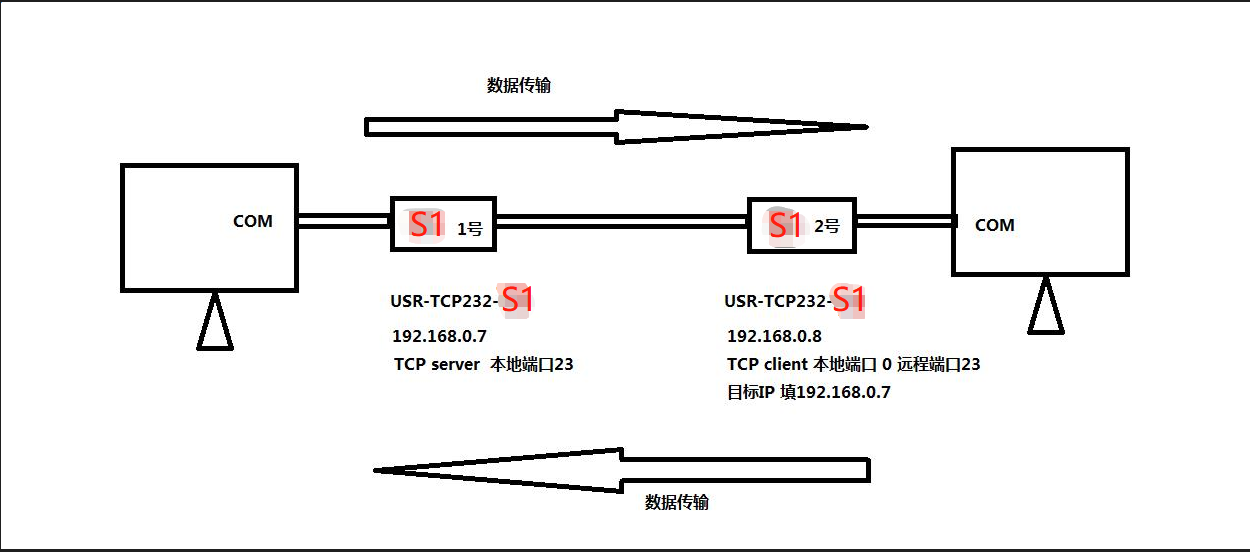

三、连接拓朴


四、电脑设置

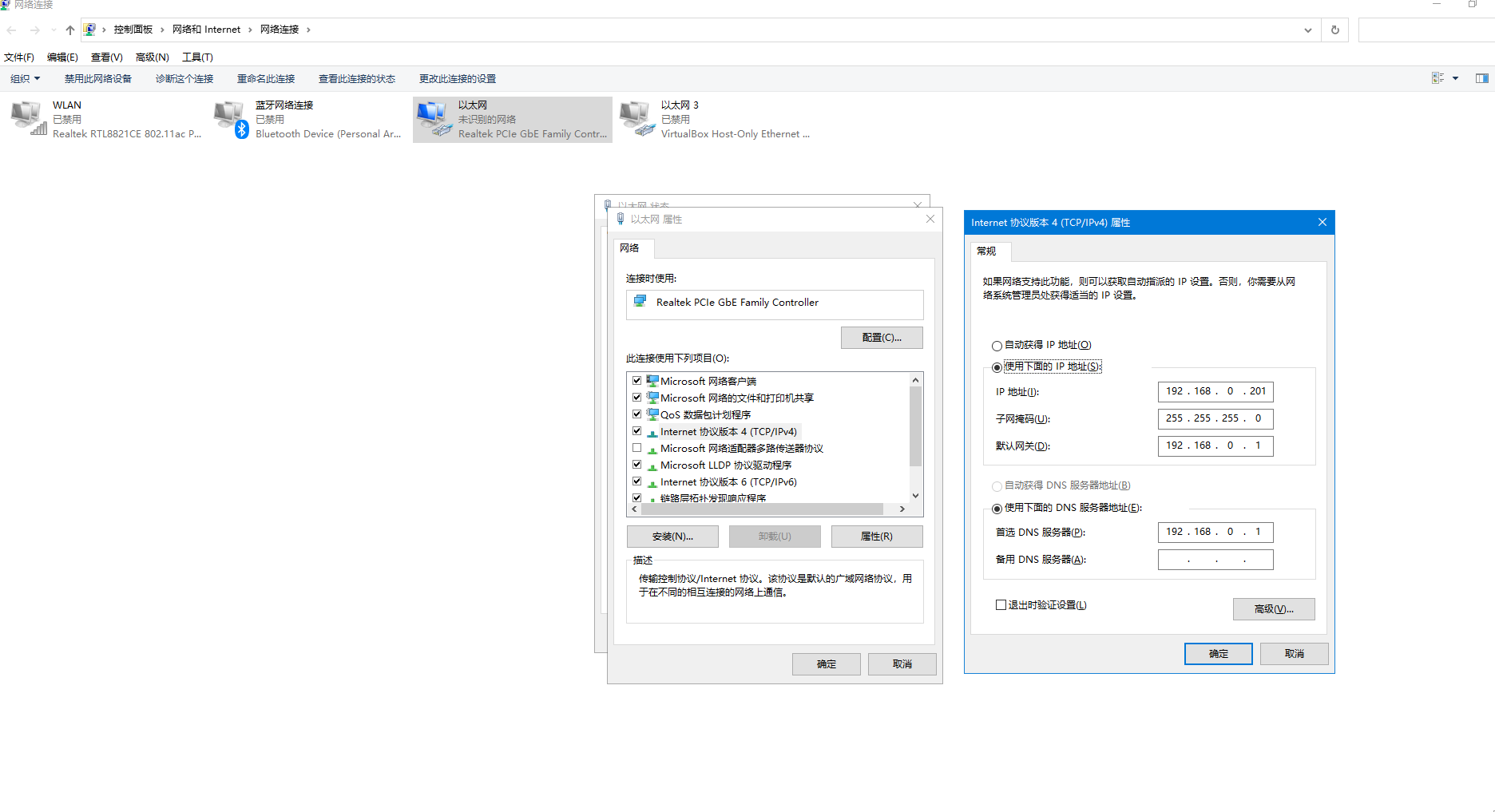

1.电脑本地连接,IP设置和S1 IP同网段,S1默认IP192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1

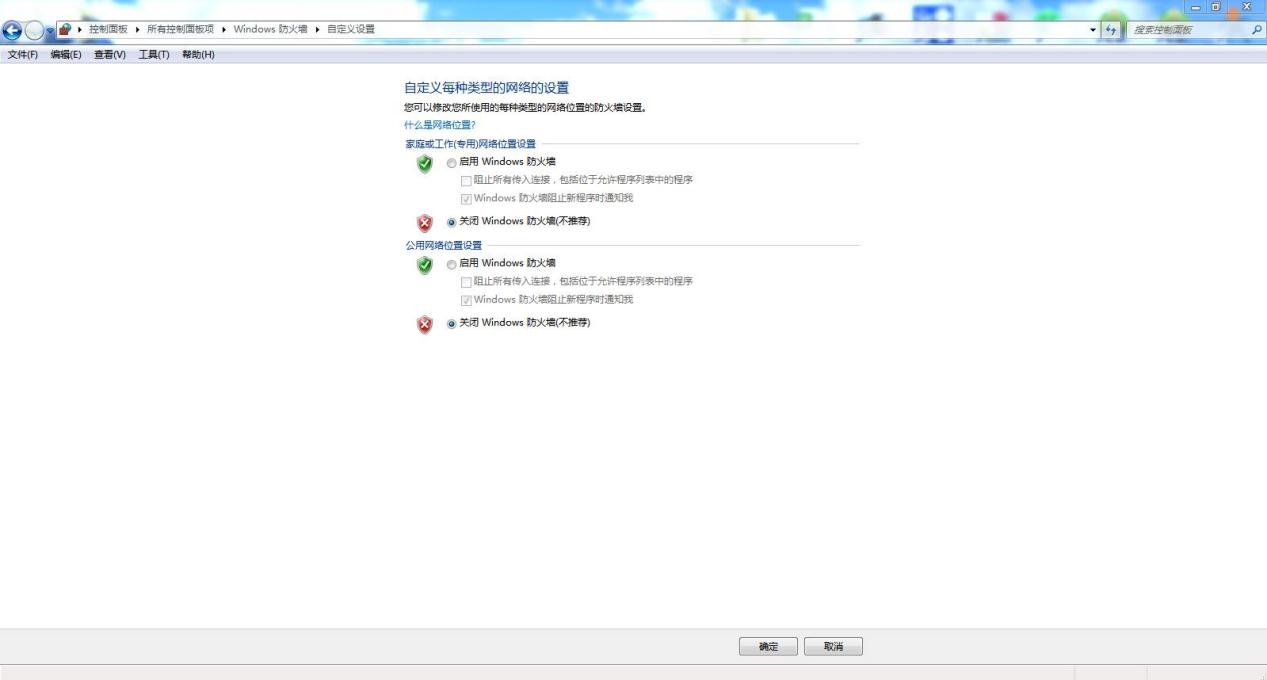

2.关闭电脑防火墙和杀毒软件

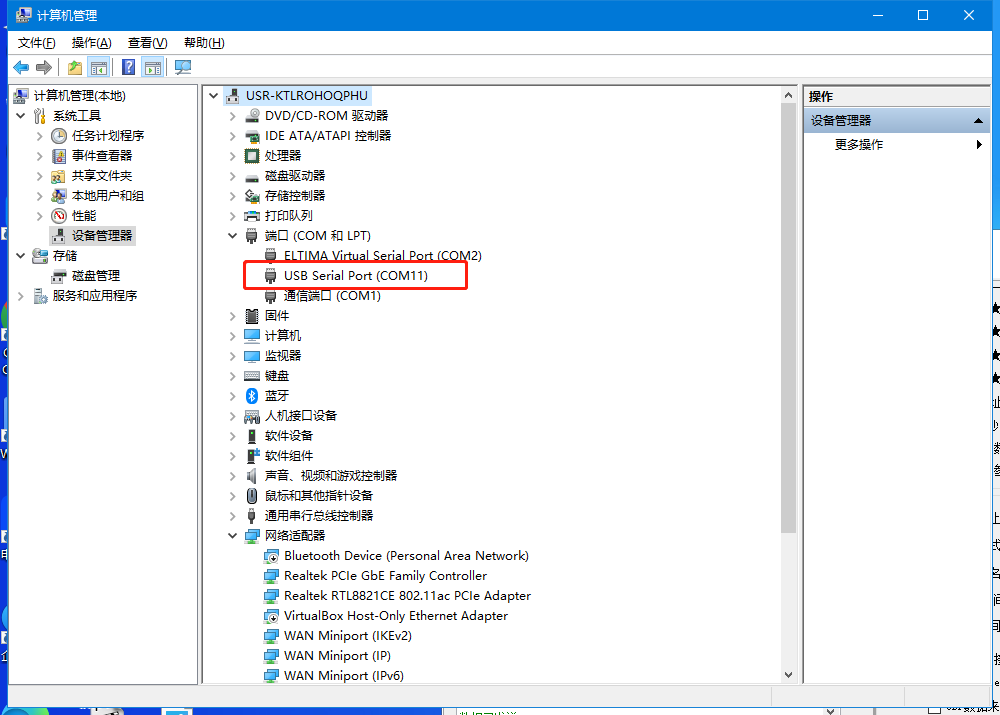

3.检查串口,用232USB串口线把S1 232串口和电脑连接,右击电脑桌面的计算机,点击设备管理器,点开端口,确认电脑识别到的COM口。

五、设备参数设置

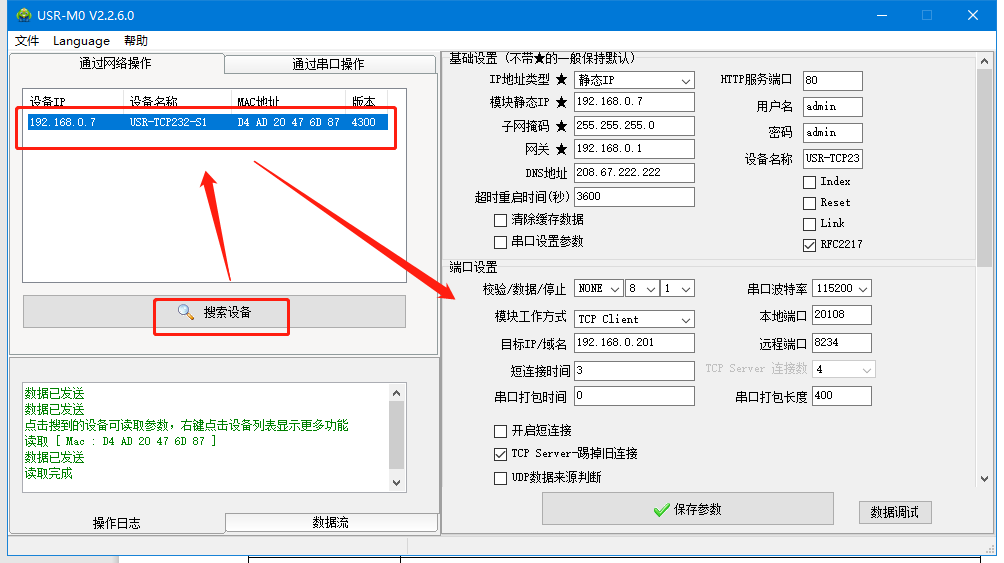

1.用M0系列配置软件搜索S1设备,搜索IP 192.168.0.7之后,点击IP,会弹出设置界面。用M0配置软件搜索设备,设置参数之后,2USR-TCP232-S1网线直连,或者都接同一个交换机。

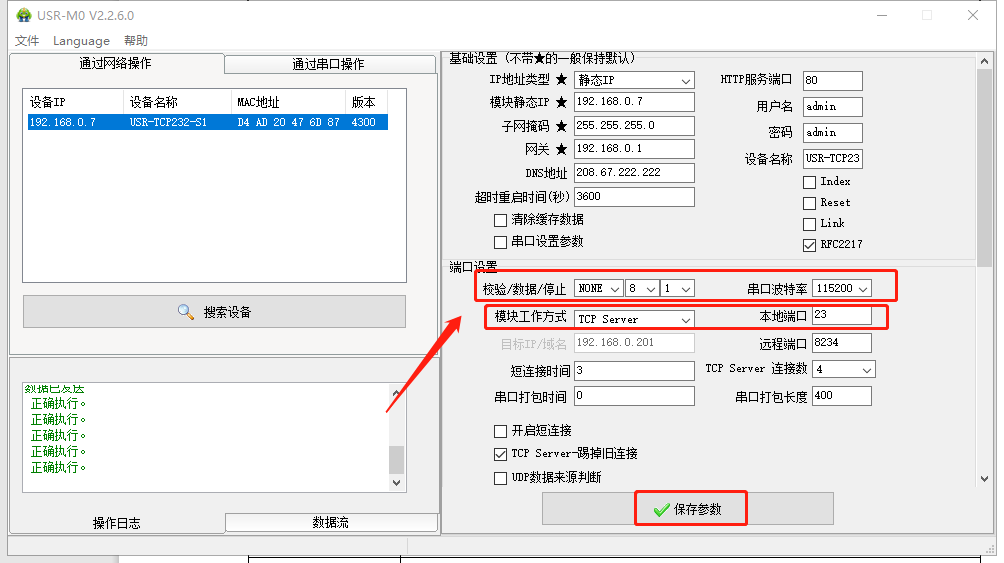

2.将S1 IP设置192.168.0.7,工作方式TCP server,本地端口23,波特率、校验位、数据位等参数和要接的串口设备设置一致(测试默认用115200.

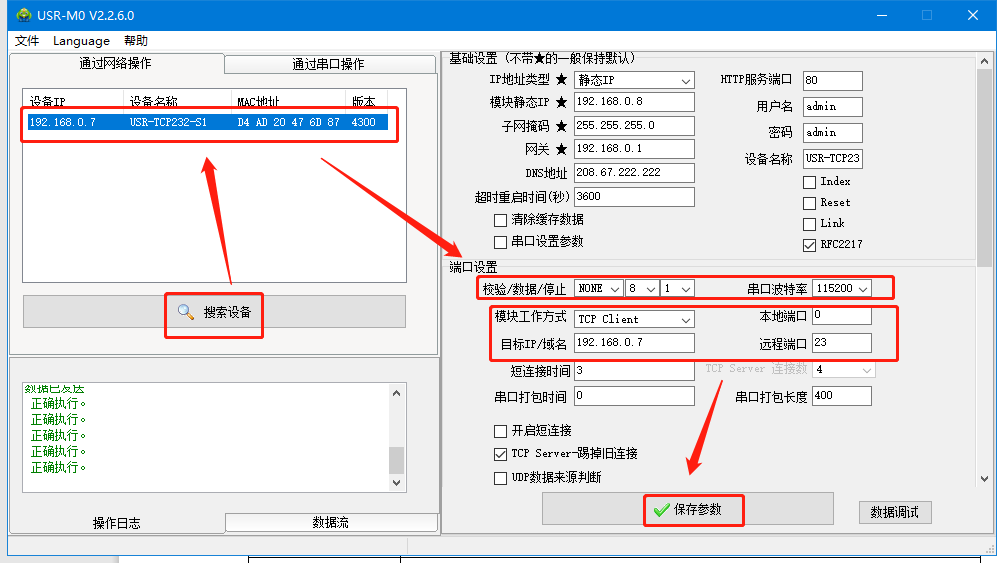

3.另一台S1设置TCP client
M0设置软件搜索设备,获取S1 IP参数,点击S1IP,将S1IP设置192.168.0.8,工作方式TCP client,本地端口 0,远程端口23,目标IP 192.168.0.7,点击保存参数


六、通信测试

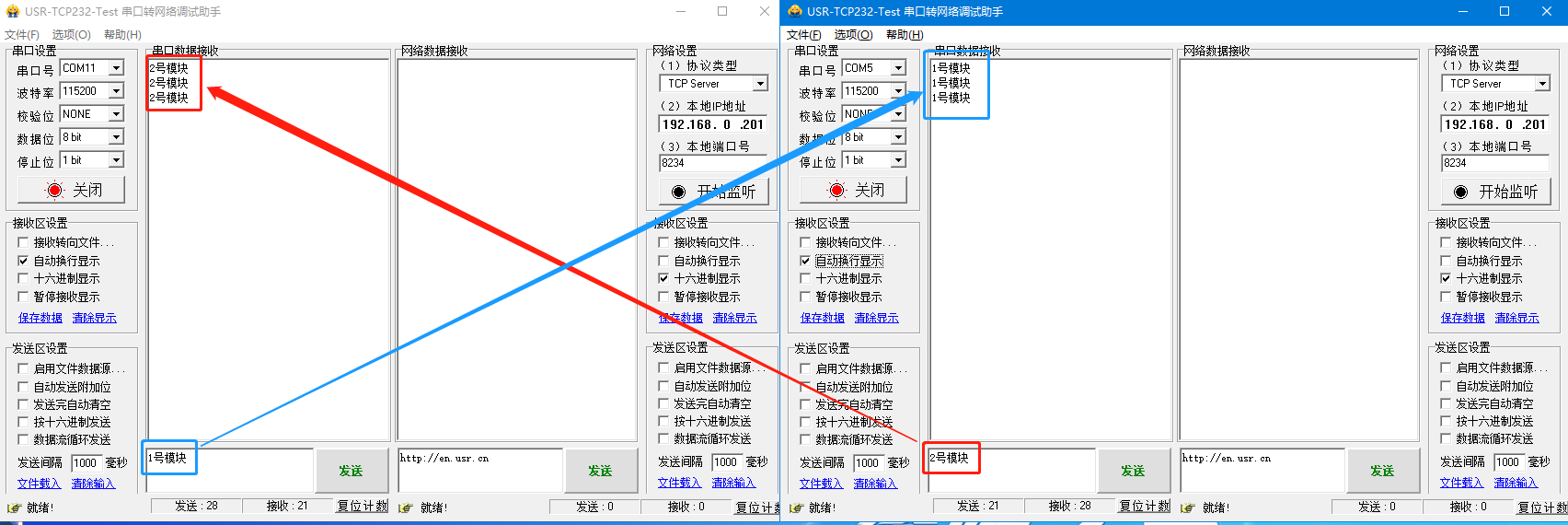

2个S1一对一通讯
电脑用串口助手打开2S1COM口,用对应S1的串口参数,然后进行数据传输。

撰写人:崔丽丽
