USR-N580-H7（二期）UDP组播功能

一、所需资料

N580说明书：https://www.usr.cn/Download/1159.html

N580设置软件：https://www.usr.cn/Download/383.html

串口调试助手：https://www.usr.cn/Download/27.html

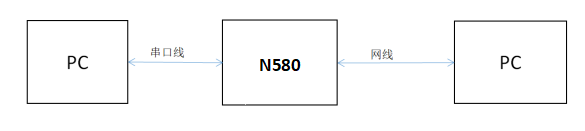

二、网络拓扑图

三、设备连接

将N580串口通过串口转USB线与PC相连接，通过网线将 N580的网口和PC的网口相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给 N580 供电。

四、具体操作

按路径：控制面板——>网络和Internet——>网络和共享中心

1.到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

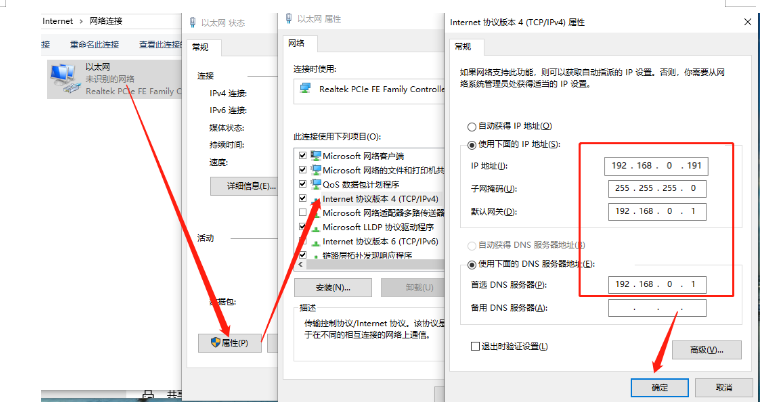

2.给电脑设置静态IP，设置成与N580同一网段，IP：192.168.0.191，子网掩码255.255.255.0，默认网关：192.168.0.1，N580默认IP：192.168.0.7。

3.进行N580配置

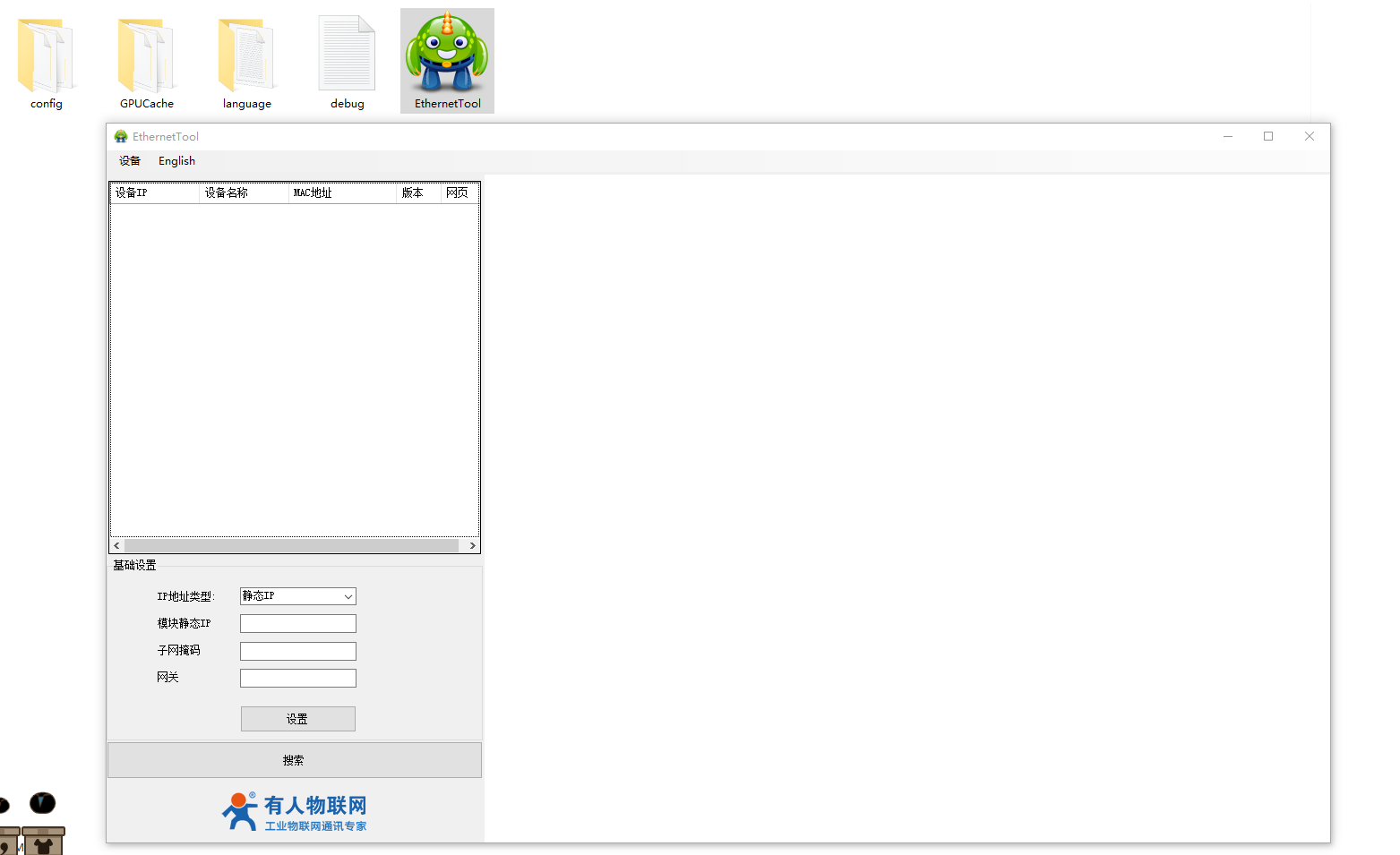

1）打开H7系列配置软件：

2）搜索设备

用H7系列配置软件搜索N580设备，单击搜索，搜到设备后双击设备。
实际测试中找不到设备可参考下方第五章节附件1排查

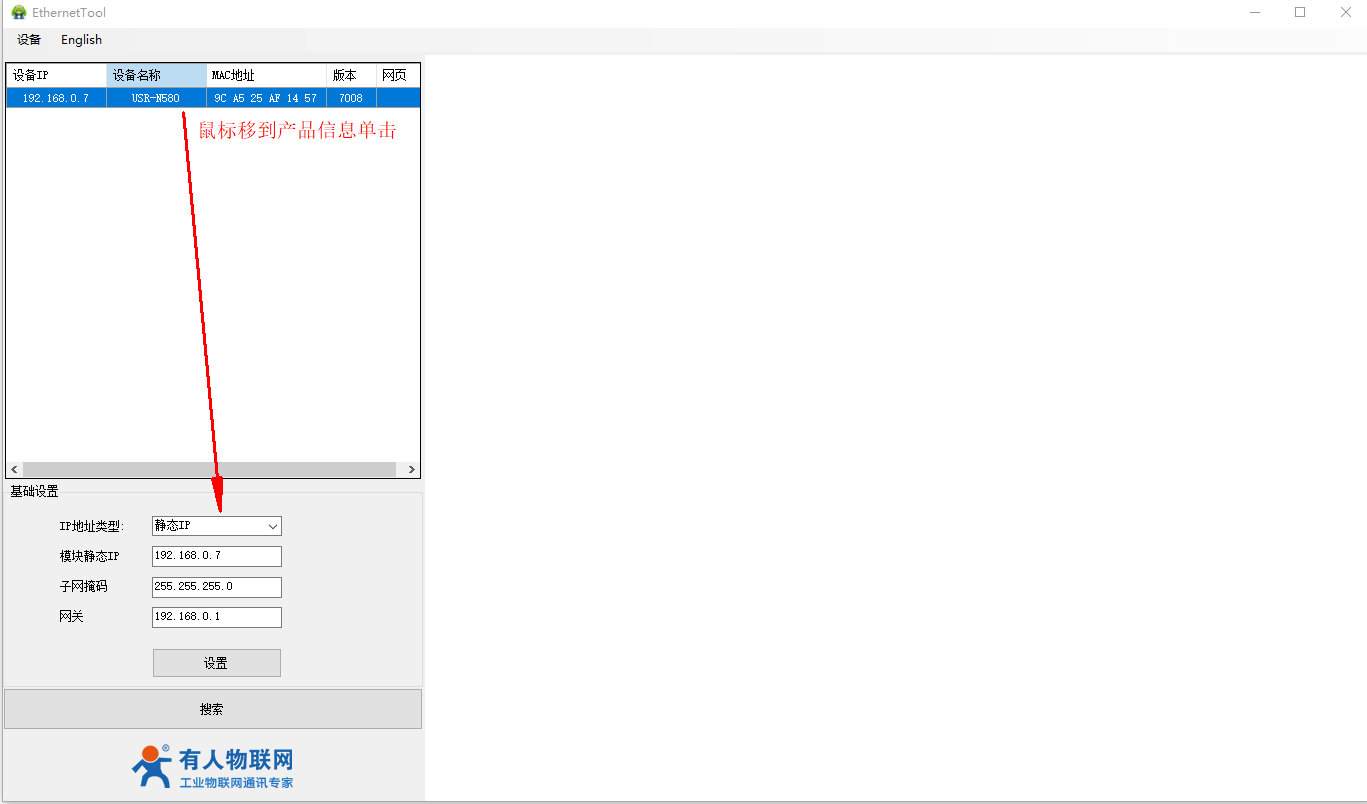

3）单击产品名称显示信息

显示IP 192.168.0.7之后，鼠标单击产品信息，基础设置显示IP类型、IP、子网掩码、网关信息。

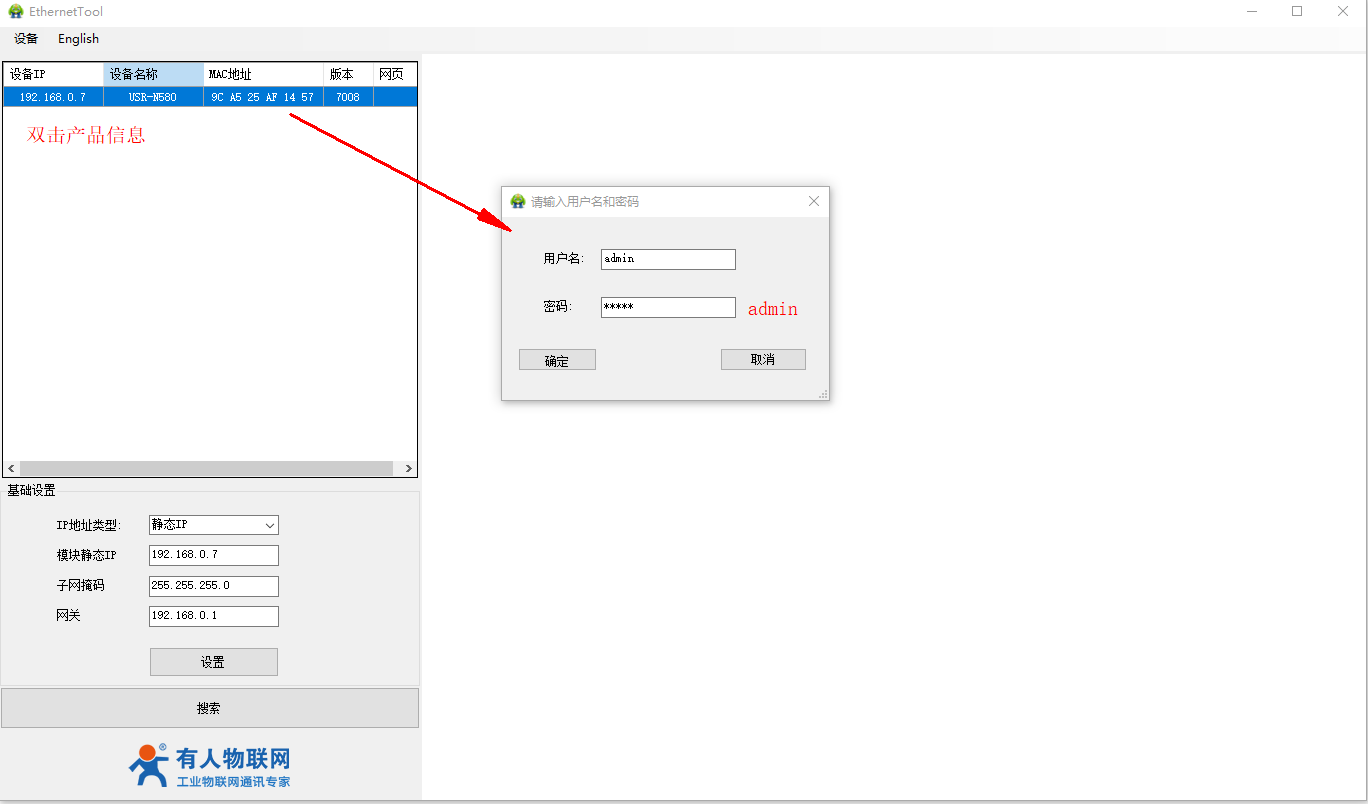

4）双击产品名称显示登录

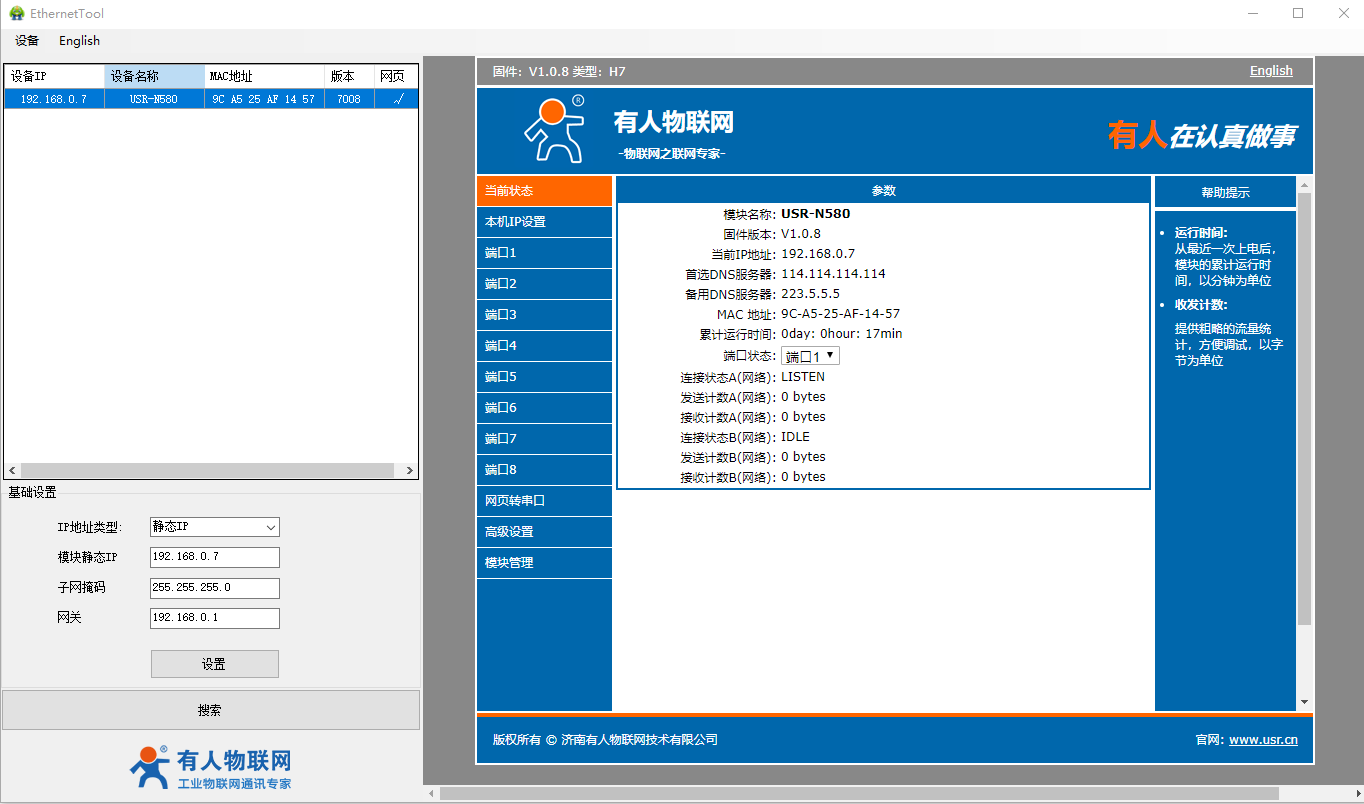

鼠标双击产品信息，会弹出登录框。用户名和密码都是admin。登录之后，查询参数

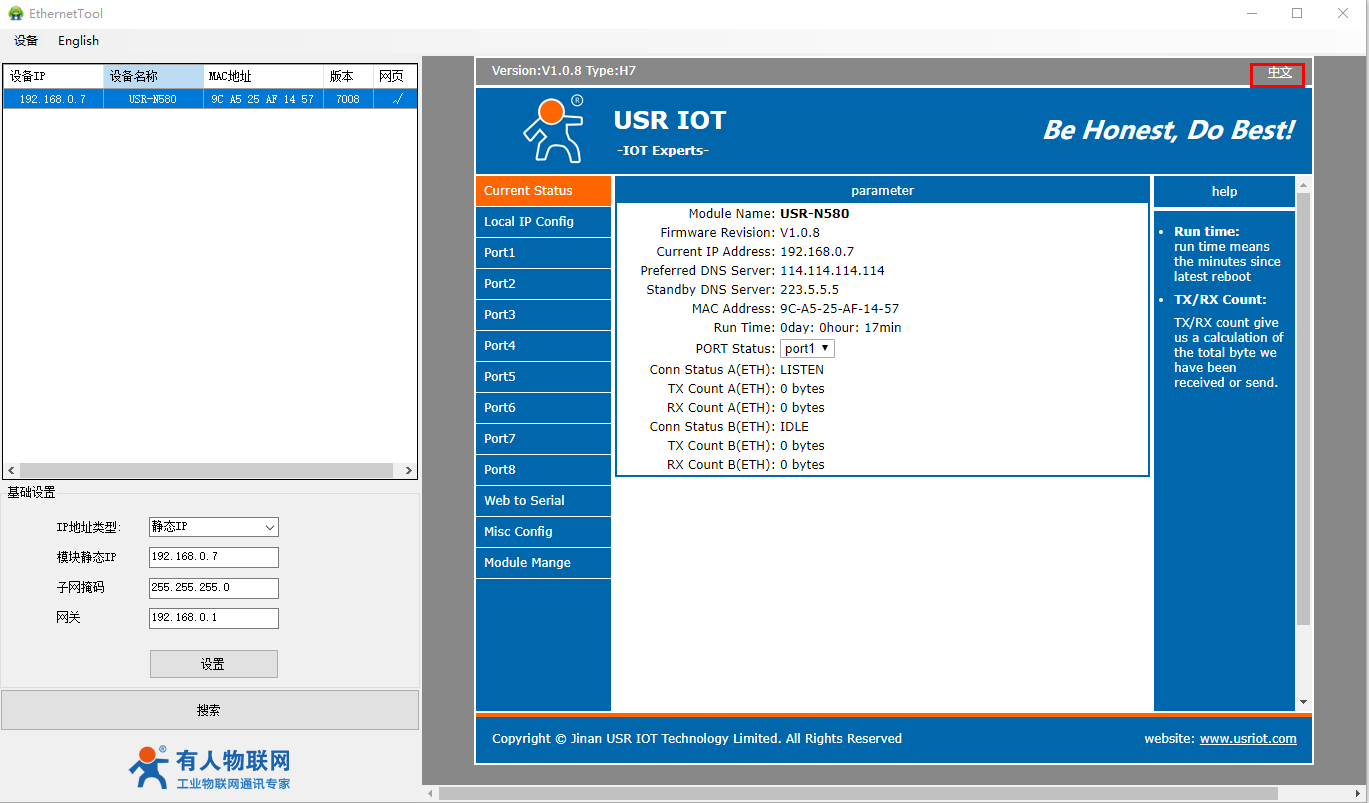

5）英文显示切换中文

英文切换中文，设置软件右上角点击中文显示，切换中文显示

4、与网络端建立连接

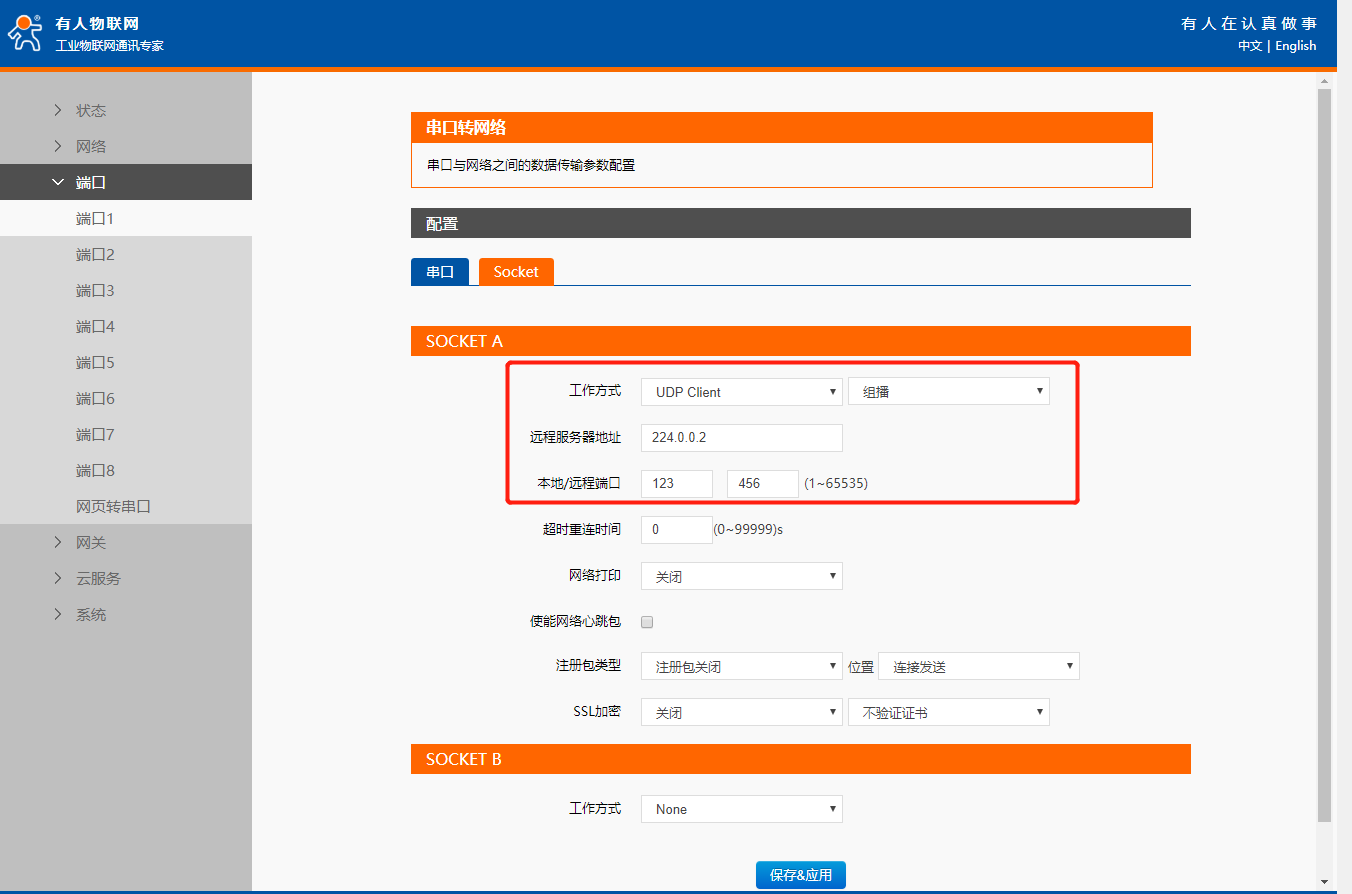

N580 SOCKET选择工作模式UDP client，服务器IP填224.0.0.2，服务器端口456，点击保存，并重启设备。

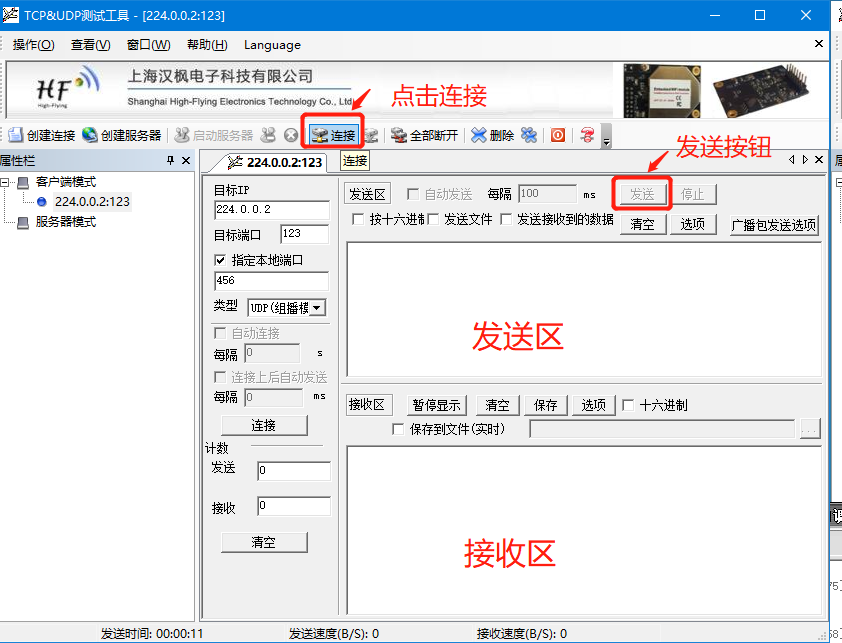

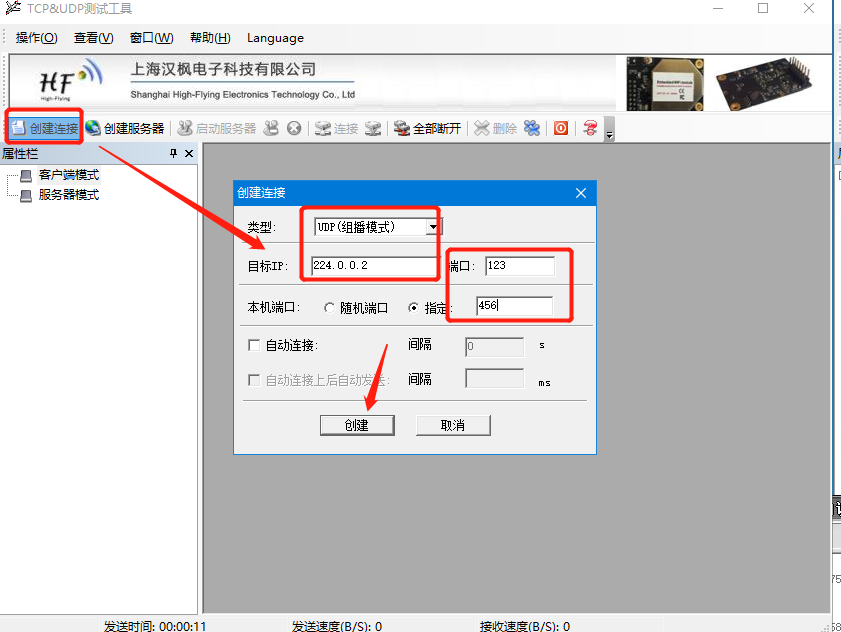

5、可以从百度中下载UDP测试工具进行测试。

6、打开串口调试助手，串口号可以在设备管理器中查询，此案例中为com13，测试结果如下。

实际测试中485串口无法传输数据可参考第五章节附件2排查

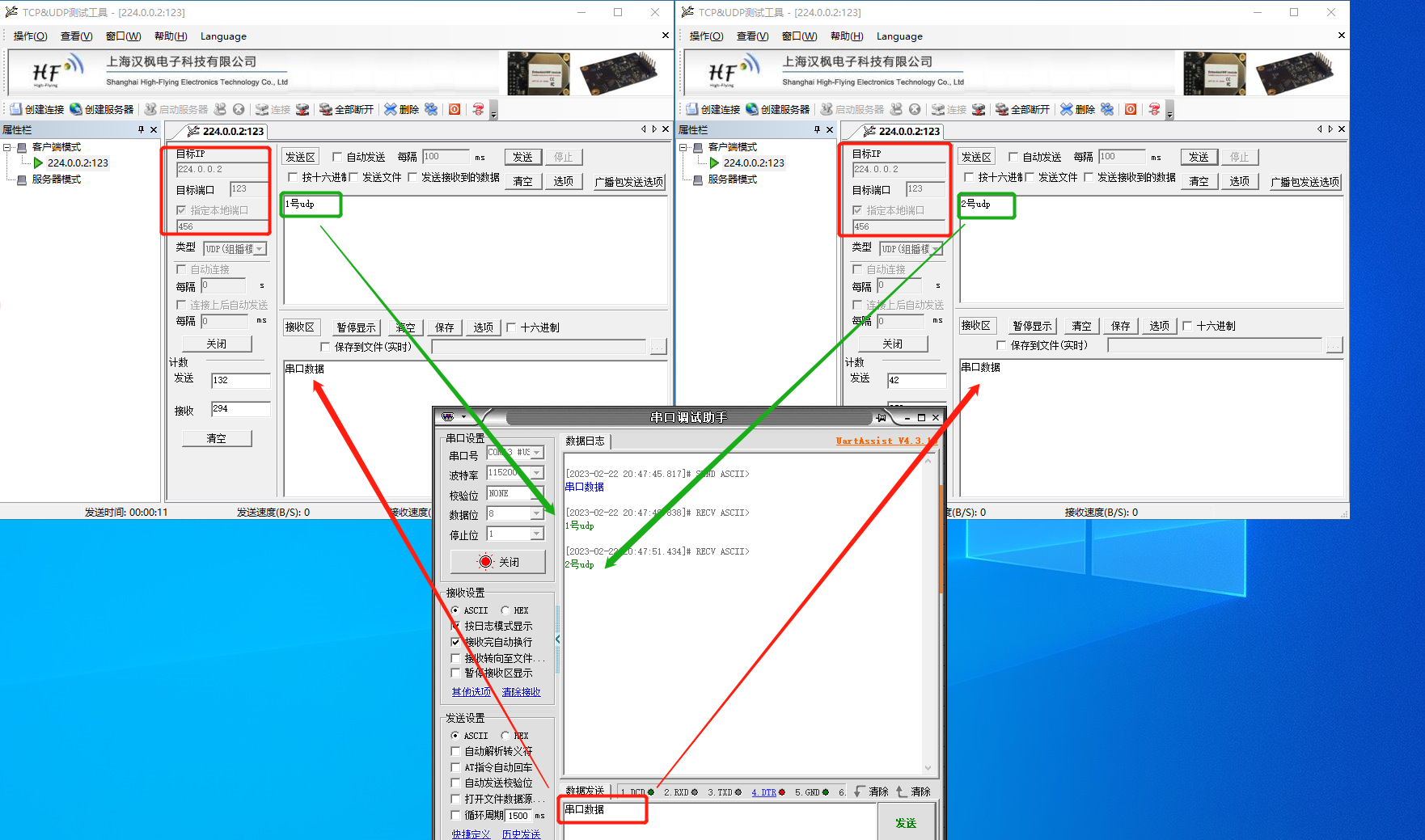

如果多个UDP组播软件打开同个N580的224.0.0.2的ip和456的端口，那么数据如图是互发互收。

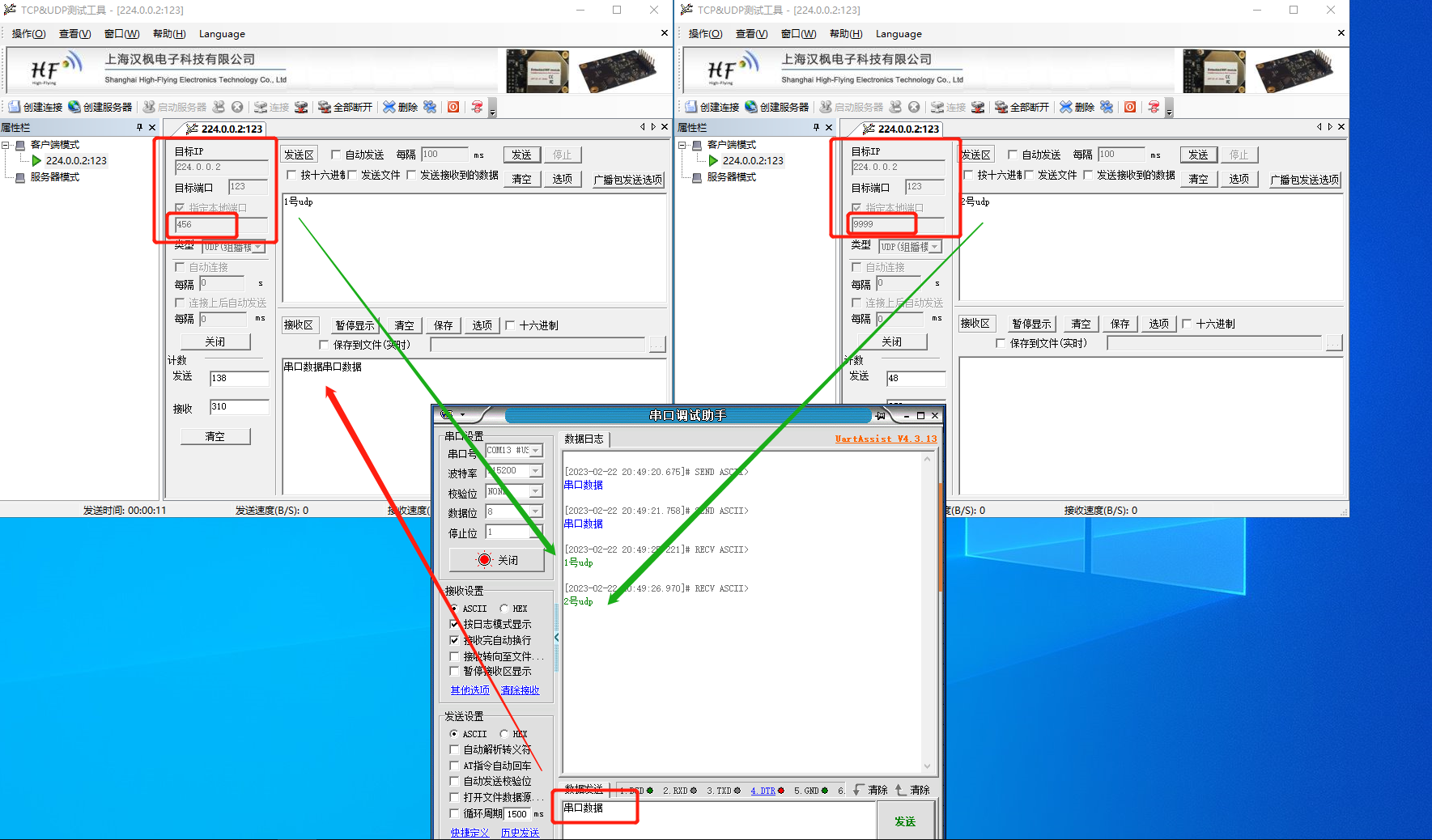

如果多个UDP组播软件打开同个N580的224.0.0.2的ip，但是是不同的456的端口和9999端口，那么只有456端口的组播软件数据是互发互收，9999端口的组播软件收不到N580串口的数据。（见下方图片）

五、常见问题解决办法

附件1

    N580设备直连电脑使用H7软件找不到怎么办？

答：

    1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

    2、检查设备供电是否稳定，可以使用万用表量一下供电电压

    3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

    4、检查电脑设置的IP是否和N580设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING N580的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

    N580通过485转USB接电脑在电脑上无法传输数据怎么办？

答：

   1、N580设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

   2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

   3、检查485线是否中断，用万用表测试量线是否导通

   4、485单向传输数据，不允许双向同时传输数据

   5、N580串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

撰写人：史玮
