USR-G806s Modbus RTU==Modbus TCP协议转换基本测试(通过网页设置)
2023-03-27


一、 资料下载

1、 USR-G806s说明书下载链接:https://www.usr.cn/Download/1061.html

2、 USR-G806s规格书下载链接:https://www.usr.cn/Download/1060.html

3、 Modbus Slave和Modbus Poll软件请自行在网络下载。

二、 功能说明

此功能是串口设备为modbus协议时使用。

三、 功能演示

1、 准备工作

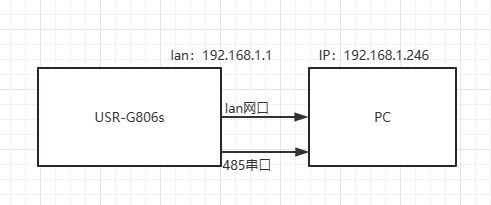

设备连接框图如下:


1、 设置

G806slan口连接电脑,输入默认LAN口IP:192.168.1.1进入内置网页。用户名/密码默认为root。

注意:若网页提示404报错或无法访问,可以尝试换个浏览器试试,如谷歌、QQ浏览器,或者使用无痕浏览器。



DTU--基本设置,类型选择MODBUS,无数据重启使能按需求设置。设置完点击“保存&应用”。



DTU--SOCKET,配置SOCKETA,这里做TCPSserver,端口号避开常用端口即可。



806s的串口接USB转485线,另一头接电脑,可以在设备管理器看到此端口。



打开modbus slave软件,点击Connection按键,在菜单中选择Connect,点击,出现如下选择框,按照下图进行选择。Connection一栏选择serial port,串口参数配置成和806s的串口参数相同,mode选择RTU,然后点击ok。



打开modbus poll软件,点击Connection按键,在选择框的Connection下选择Modbus TCP/IP方式,ip地址与端口设置成和806s相同的地址、端口,点击ok。



从软件中修改数据,双击数据,在value框中将要修改的数据写入,点击ok即可进行修改。(slave和poll软件中均可进行修改)



观察两个软件的数据,修改slave中的数据,poll中的相应数据改变。修改poll中的数据,slave中的相应数据改变。通信成功。
