一、 资料下载：

1、USR-DR206-L 点对LG210网关协议说明书官网下载链接：https://www.usr.cn/Download/1298.html

2、USR-DR206-L AT指令集官网下载链接：https://www.usr.cn/Download/1297.html

3、USR-DR206-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html

4、USR-TCP232-TEST串口调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
5、USR-LG210-L（二期）使用说明书：https://www.usr.cn/Download/1173.html

6、USR-LG210-L （二期）网关AT指令集：https://www.usr.cn/Download/1174.html

7、USR-LG210-L（二期）设置软件USR-Lora_setup_V1.4.5.zip：https://www.usr.cn/Download/1177.html

8、USR-LG210-L（二期）网关对接平台使用说明书https://www.usr.cn/Download/1175.html

9、USR-LG210-L网关技术规范书（二期）https://www.usr.cn/Download/1176.html

二、硬件连接：

1、 所需物品：

USR-DR206-L 产品1台

USR-LG210-L产品 1台

12V端子供电的电源适配器1个（供电范围8-24V）给USR-DR206-L供电

12V电源适配器1个 给USR-LG210-L供电

USB-RS485串口线 1条（配置USR-DR206-L参数）

RJ45网线 1条（配置USR-LG210-L参数）

笔记本电脑 1台

2、 硬件连接：

USR-DR206-L 的485串口接USB-RS485串口线到电脑USB口，产品接12V电源适配器上电。电脑打开USR-DR206-L设置软件。

USR-LG210-L 的网口接RJ45到交换机，电脑接同一交换机，产品接12V电源适配器上电。电脑打开USR-LG210-L设置软件
三、 设备秘钥认证上云操作
1、 添加产品
（1）注册登录阿里云物联网平台 https://iot.console.aliyun.com/

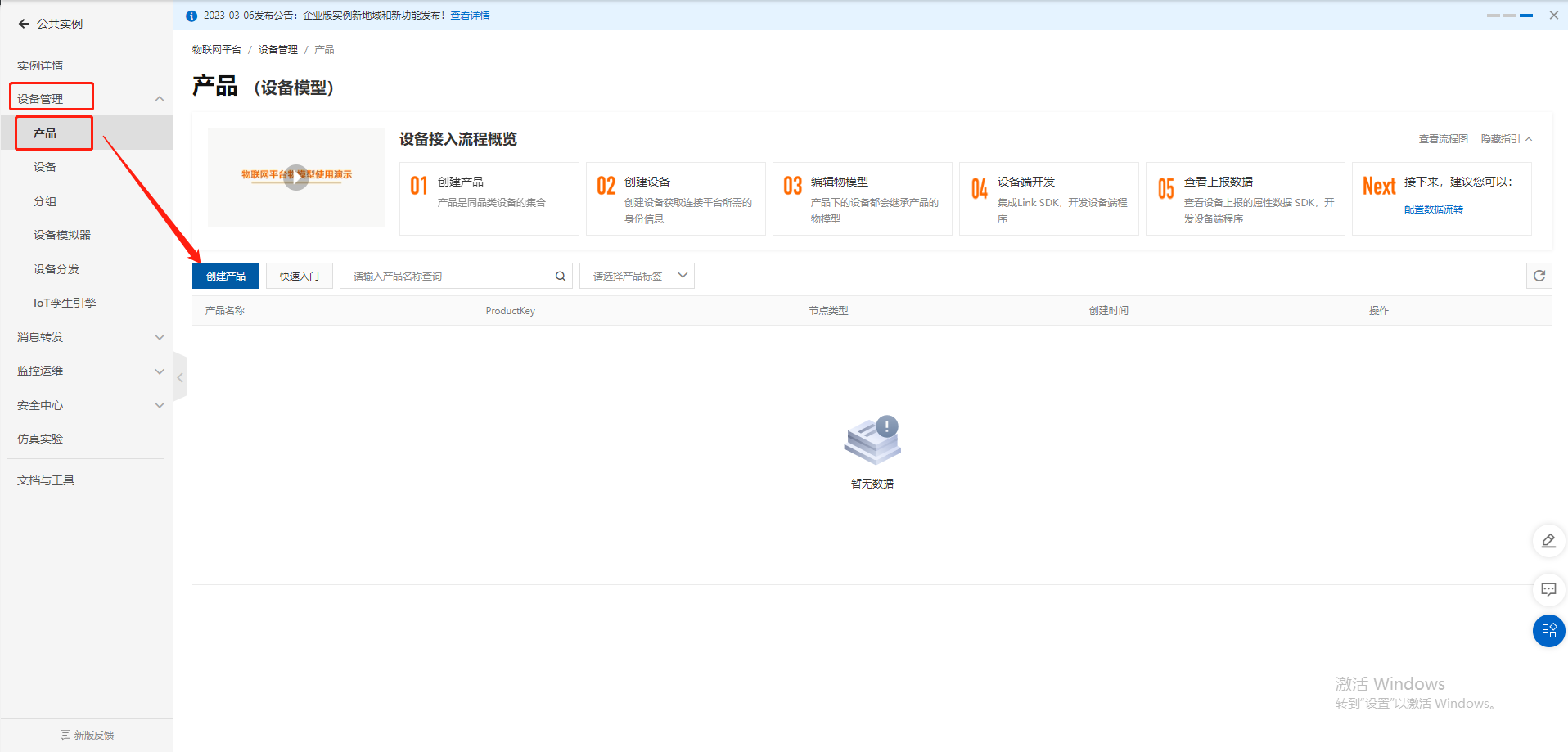

（2）依次点击“公共实例”--“设备管理”--“产品”--“创建产品”，进入新建产品界面（本例以公共实例为例，实际应用中可根据需求选择配置）

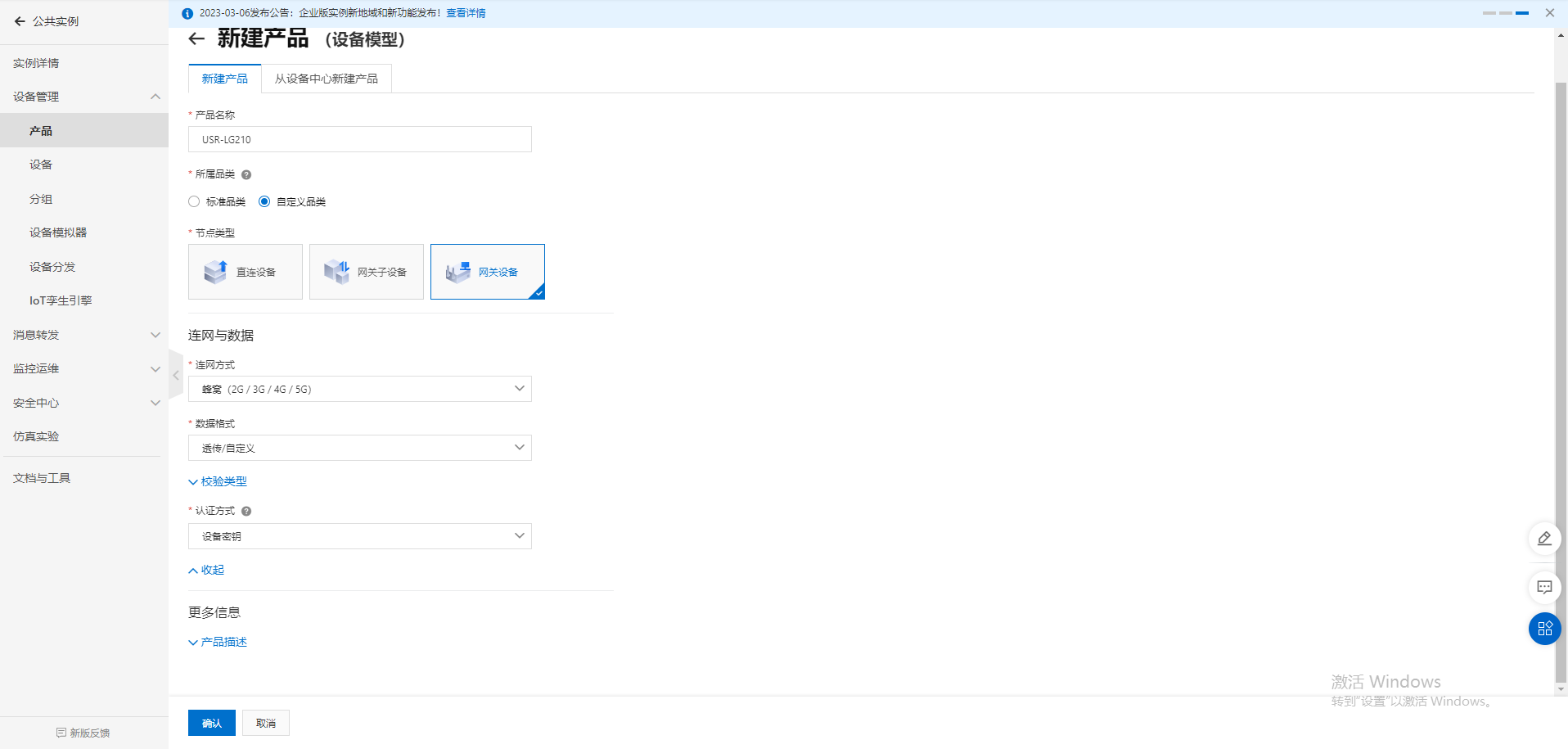

（3）填写产品信息：
“产品名称”可自定义，例“USR-LG210-L”
“所属品类”选择“自定义品类”
“节点类型”选择“网关设备”
“连网方式”选择“蜂窝（2G/3G/4G/5G）”
“数据格式”选择“透传/自定义”
“认证方式”选择“设备秘钥”
 点击“确定”，完成设置


2. 添加设备

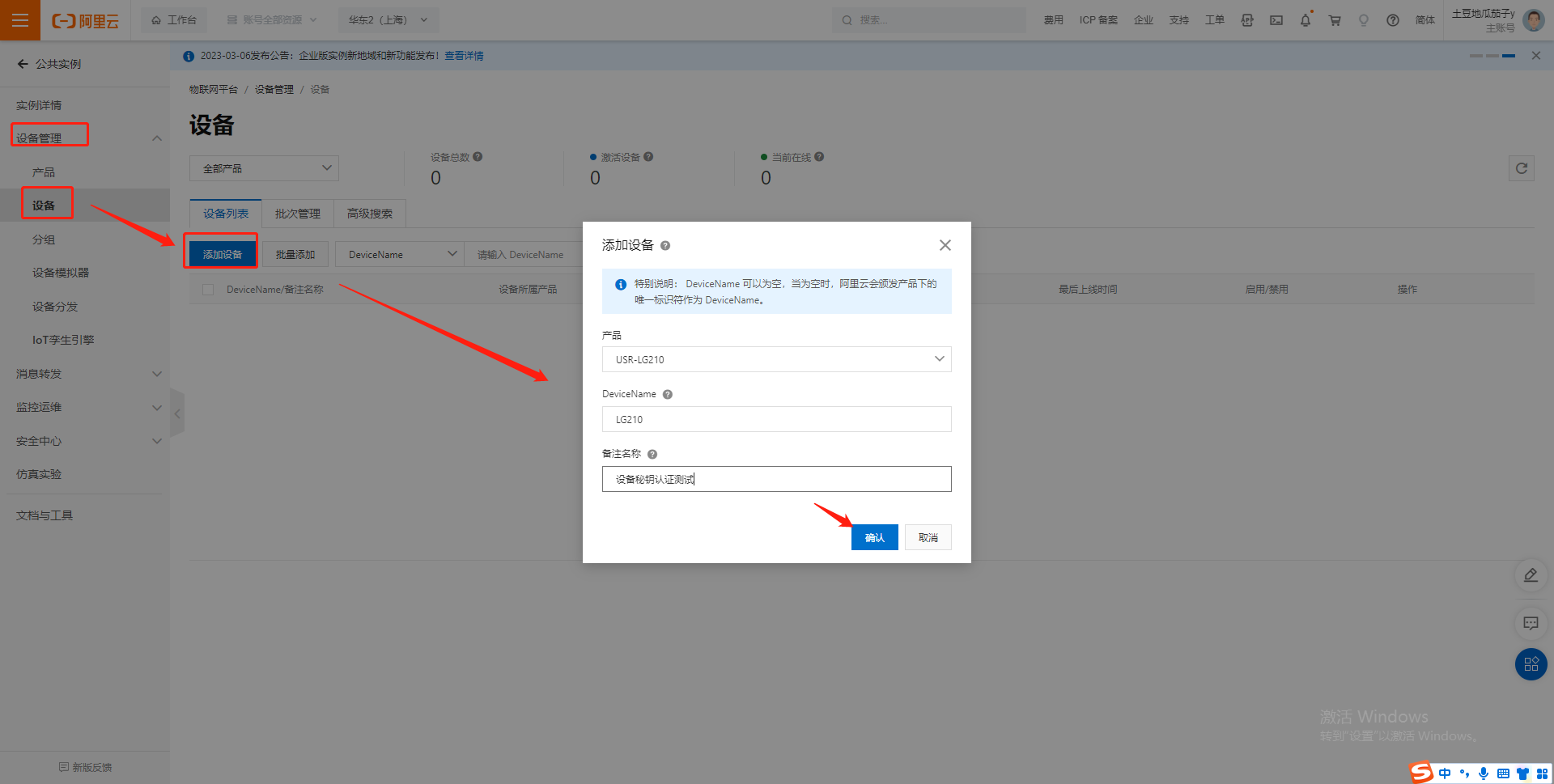

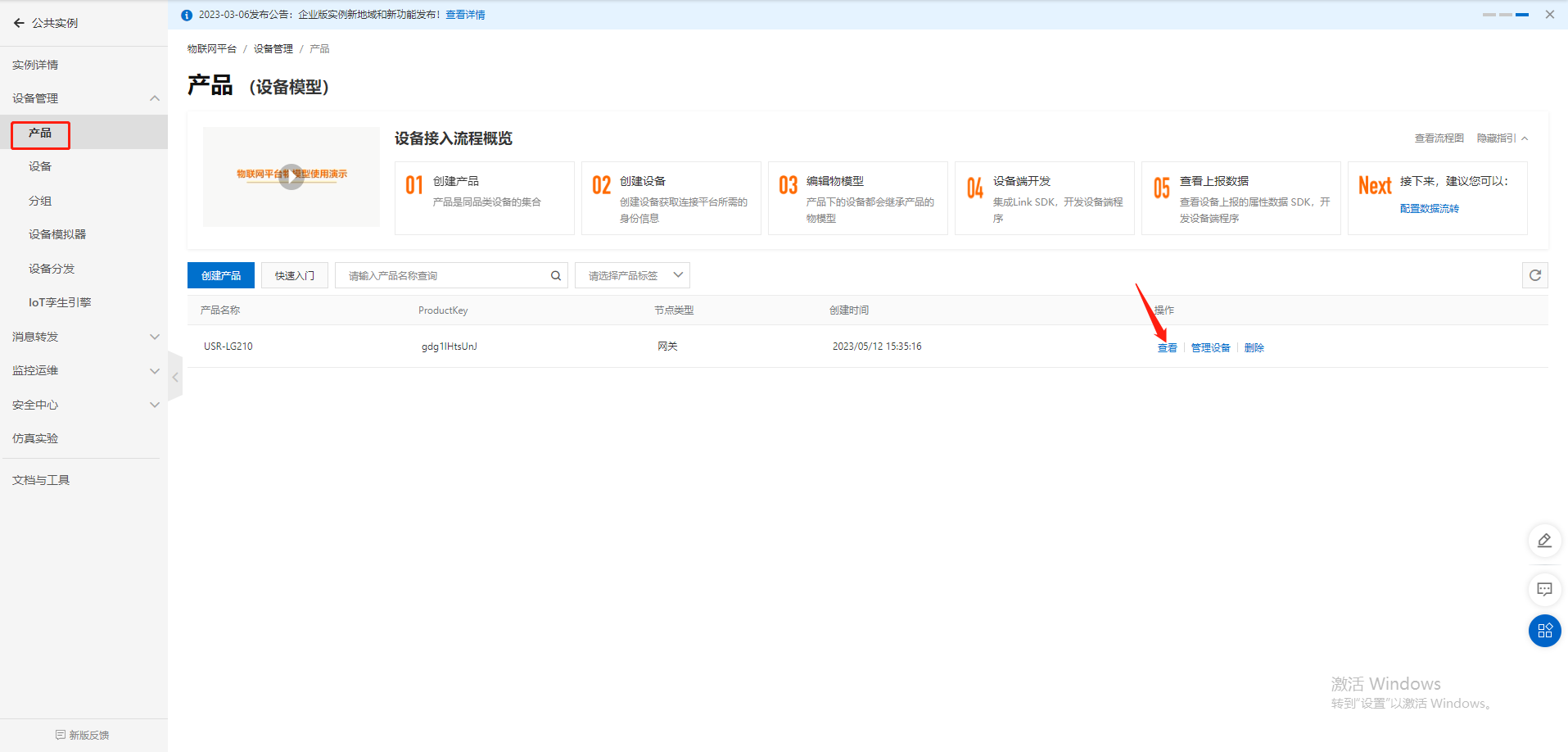

（1）点击“设备”--“添加设备”
（2）填写设备信息
产品选择之前添加的产品“USR-LG210”
“DeviceName”自定义填写，例“LG210”
“备注名称”自定义，例“设备秘钥认证测试”
点击“确认”完成设置

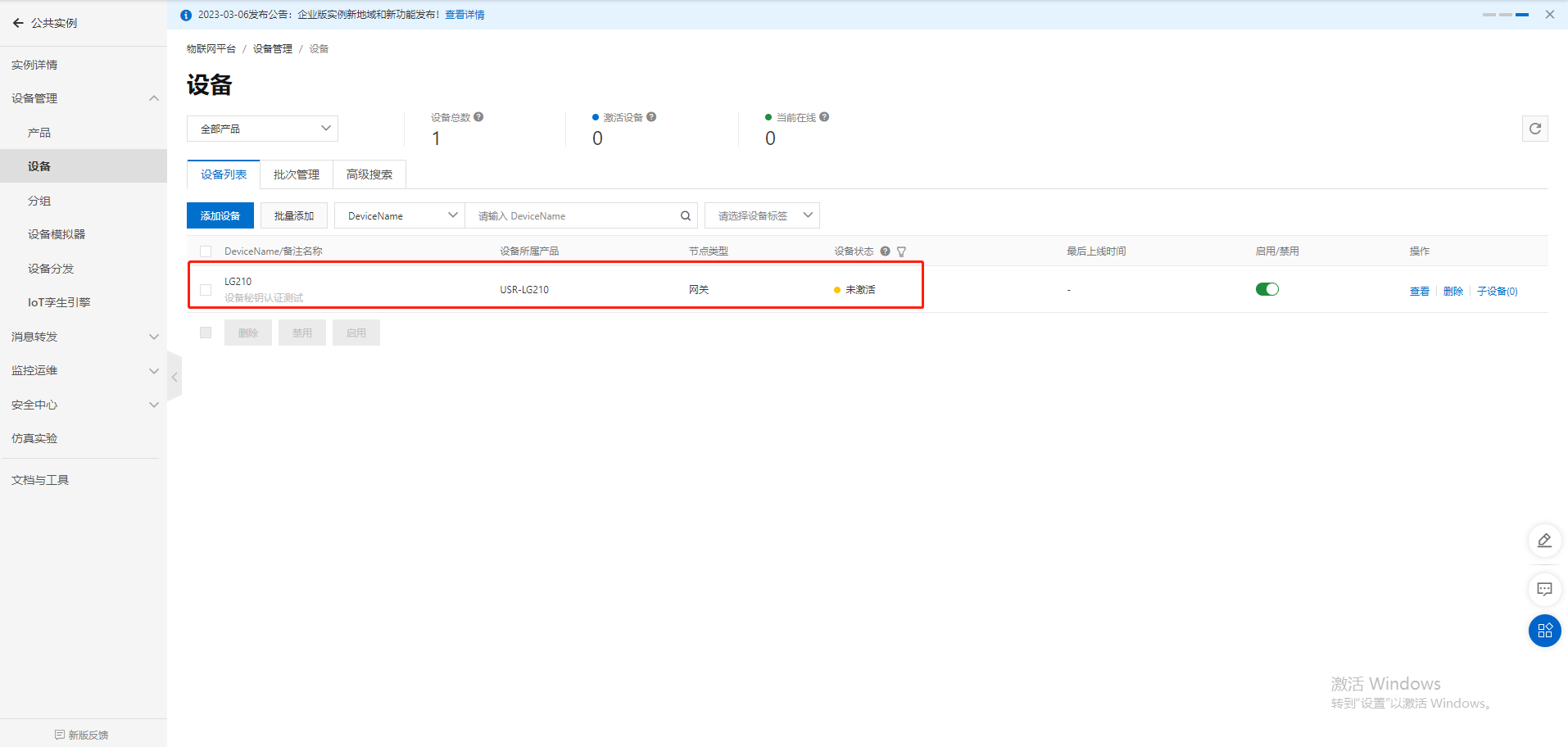

添加成功查看设备：

3. 设备配置连接信息 打开设置软件:

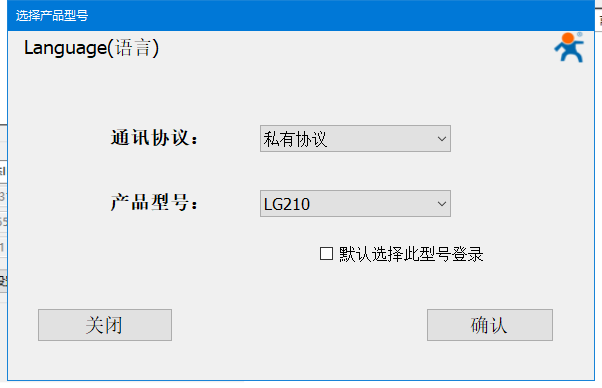

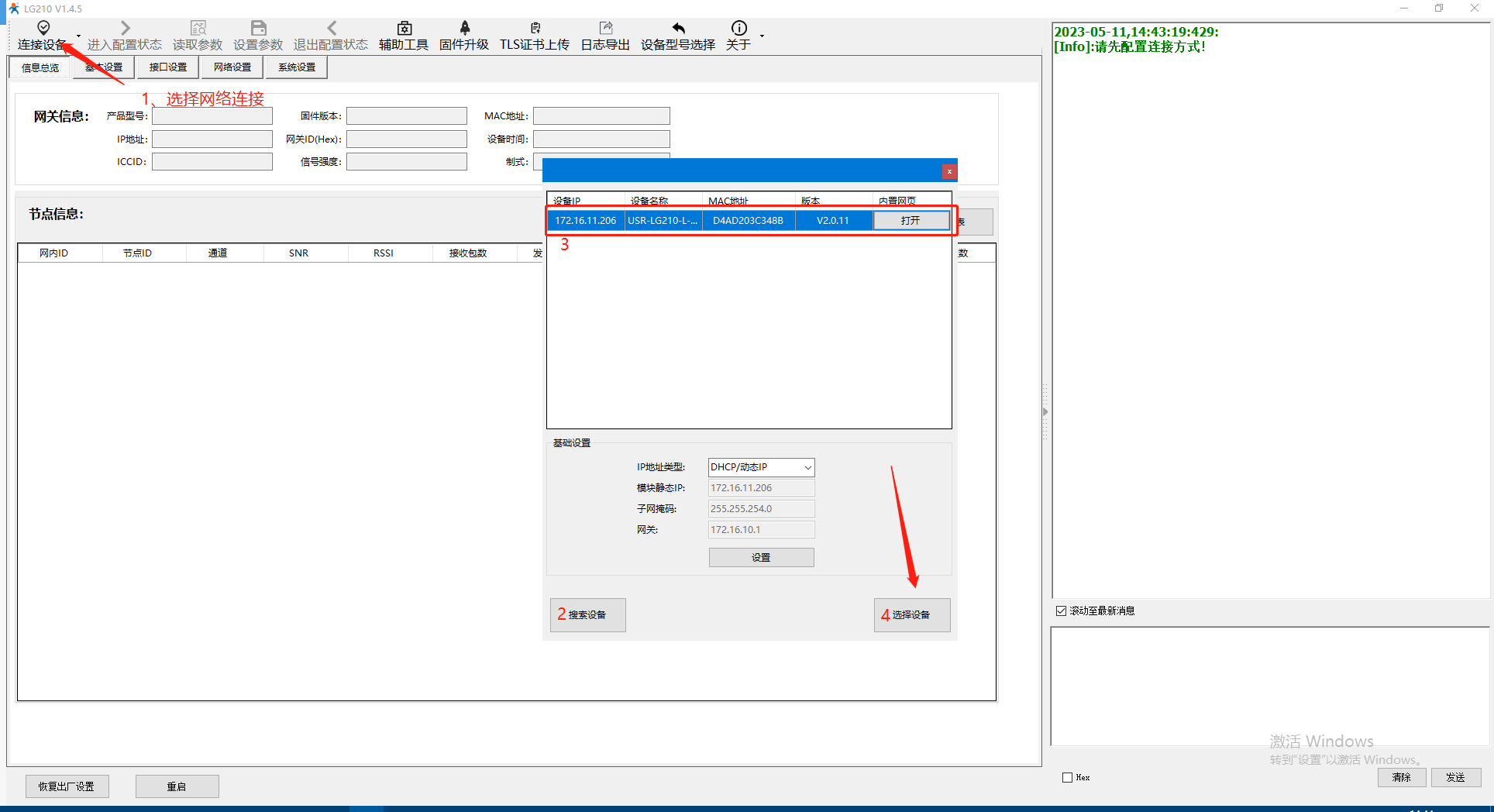

(1) 下载并解压LORA设置软件，确认LG210网口接入路由器网络是与电脑在同一局域网内。在文件夹中选择USR_LoRa.exe可执行文件双击打开，协议选择私有协议，型号选择LG210，点击“连接设备”按钮旁的下三角箭头，选择“网络连接”>“搜索设备”>选择对应LG210点击“选择设备”。

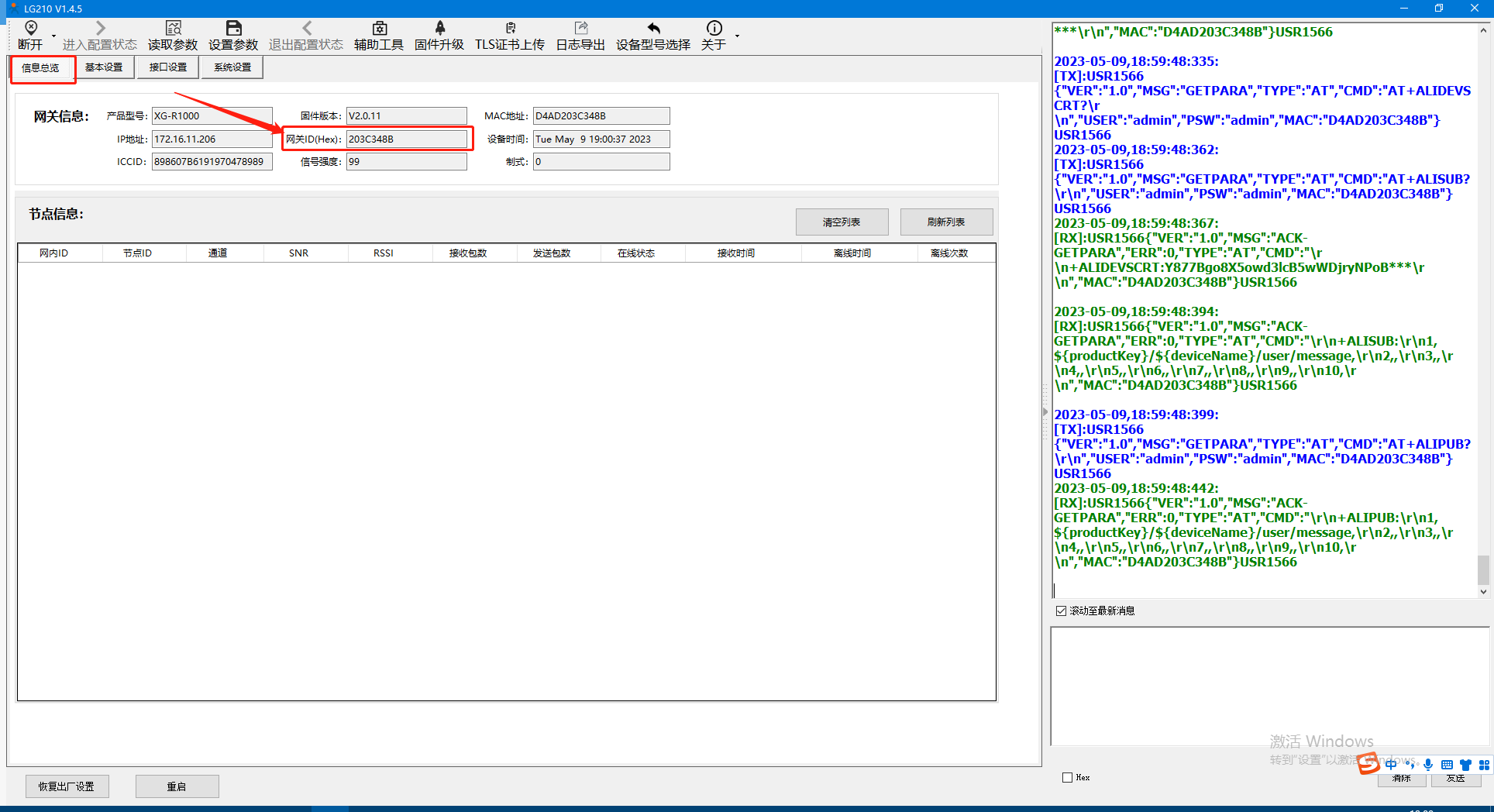

(2) 点击“读取参数”，在信息总览中复制保存网关ID，之后配置LORA节点USR-DR206-L组网时用的到。

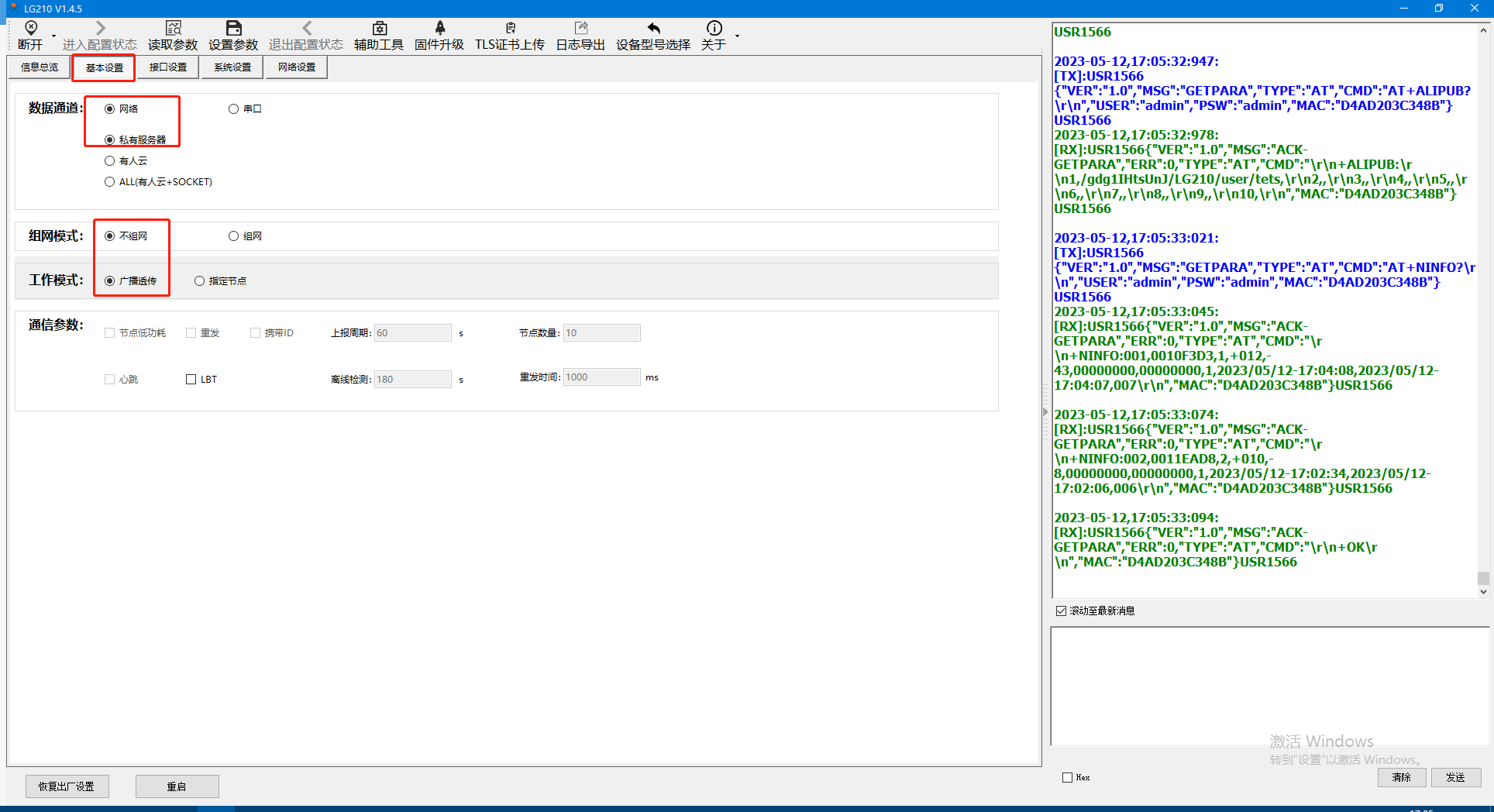

（3）点击“基本设置”>通道选择“网络”、“私有服务器”；
组网模式选择“不组网”；
工作模式选择“广播透传”；

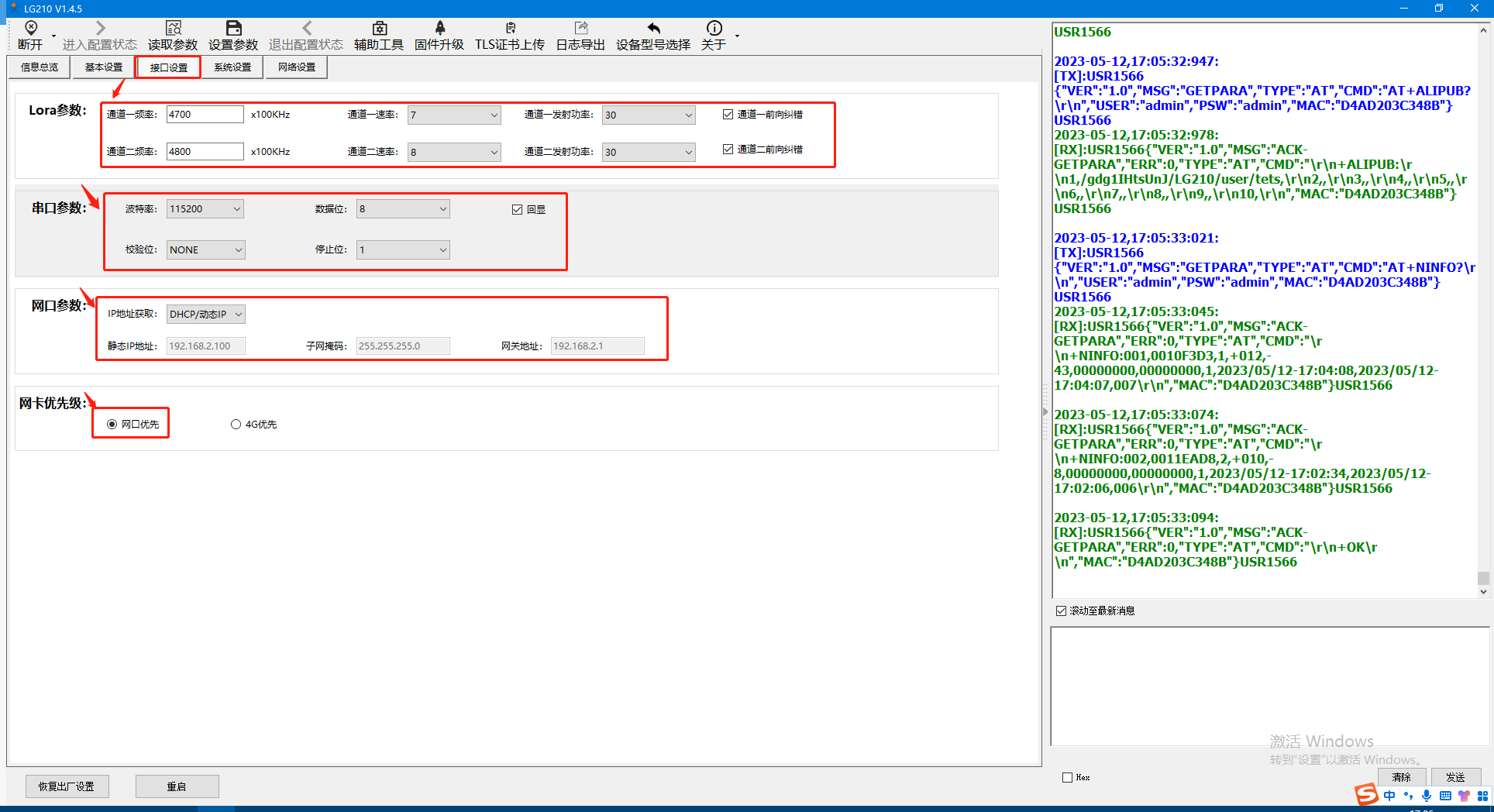

（4）在接口设置中，配置Lora参数中通道一与通道二的频率与速率参数不要一致就可以了，此处通道一二频率分别为4700x1000Hz、4800Hz,速率分别为7、8。

网口参数LG210默认为DHCP自动获取ip,若需要LG210做静态ip的话，可以自行修改，本次测试为自动获取获取ip。

(3) 设置工作模式为“MQTT 模式”

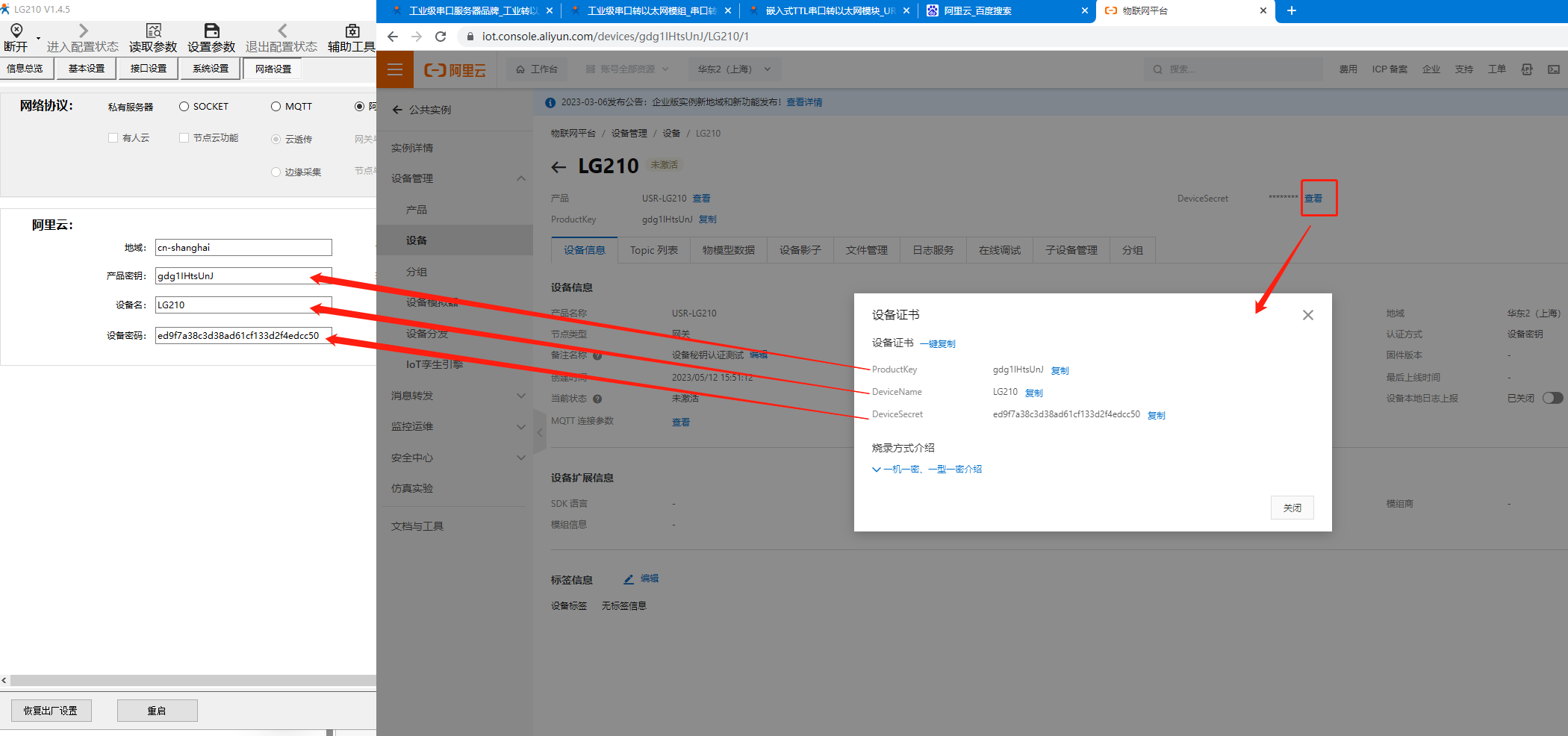

MQTT 相关参数配置：
连接方式：阿里云
地域信息：cn-shanghai
产品密钥：配置与阿里云的 ProductKey 配置一致，填“h8i2Mvdmqcc”
设备秘钥：可从阿里云上查看 DeviceSecret，填写“f25c46892df85c5b70ac4973c7d9d0fc”
设备名称：配置与阿里云上的 DeviceName 一致为“LG210”
设备 ID：自定义即可，填“123456”

（4）订阅和发布

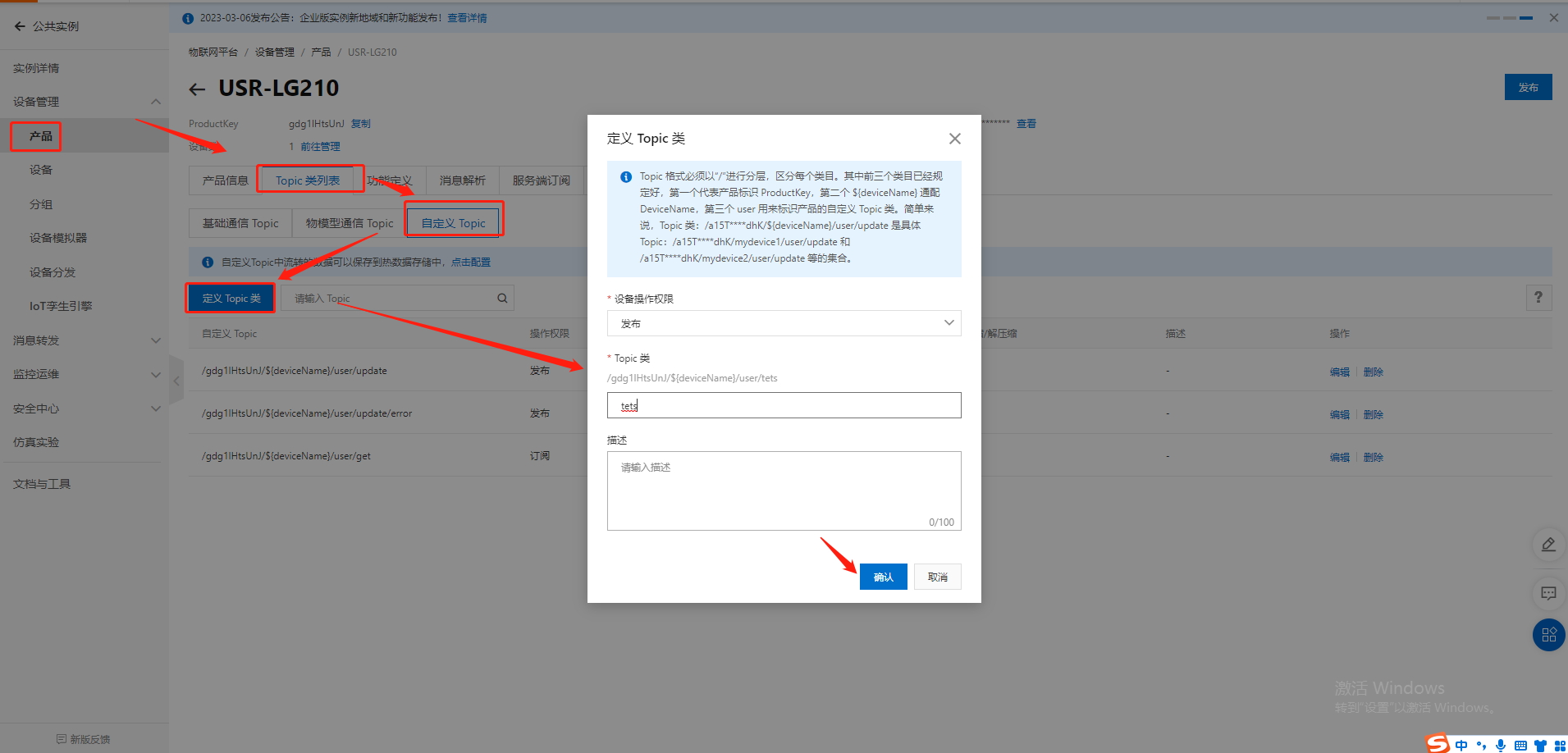

在产品详情中可以自定义 Topic


（5）设备配置

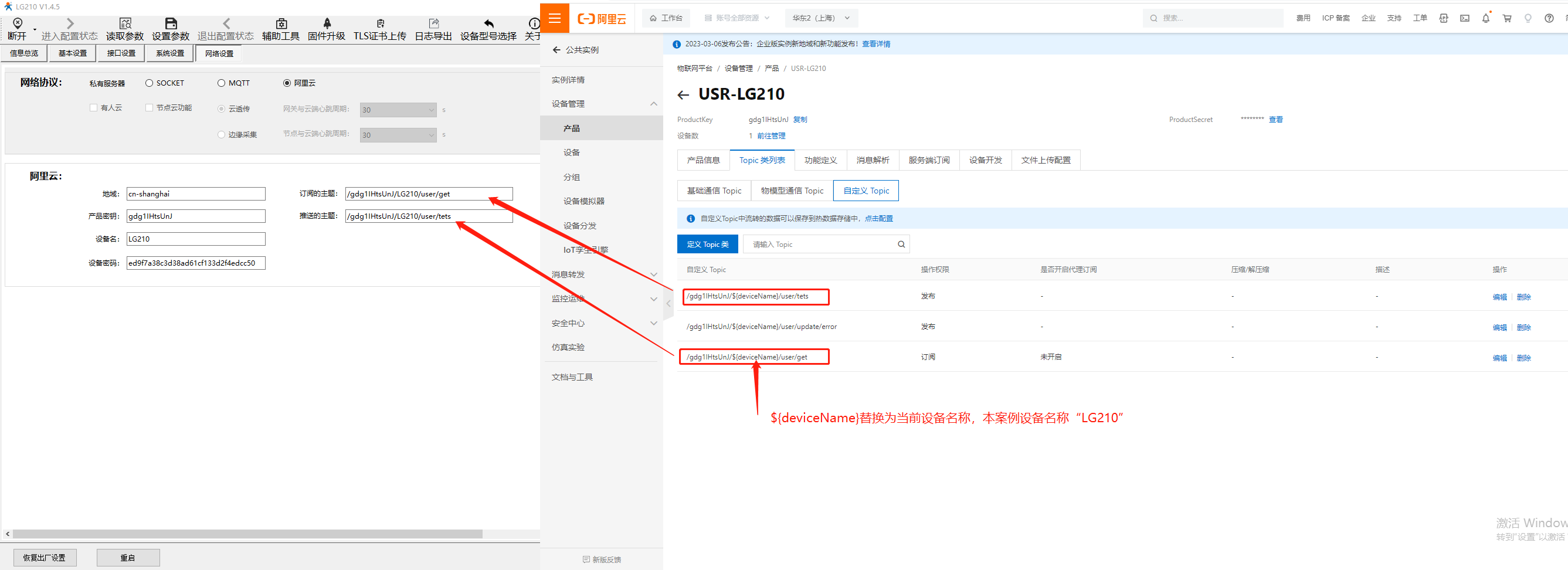

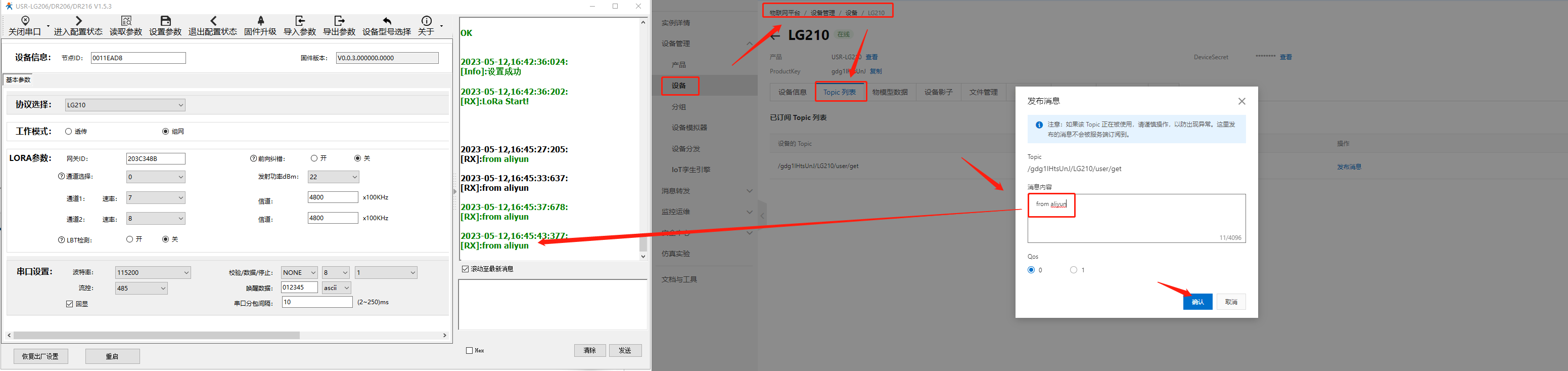

订阅发布主题配置： 阿里云中操作权限为“发布”的主题，填写到设备的“推送主题”配置中，操作权限为“订阅”的主题，填写到设备的“订阅主题”配置中，$(deviceName)要替换成当前设备名称，本例中为“LG210”

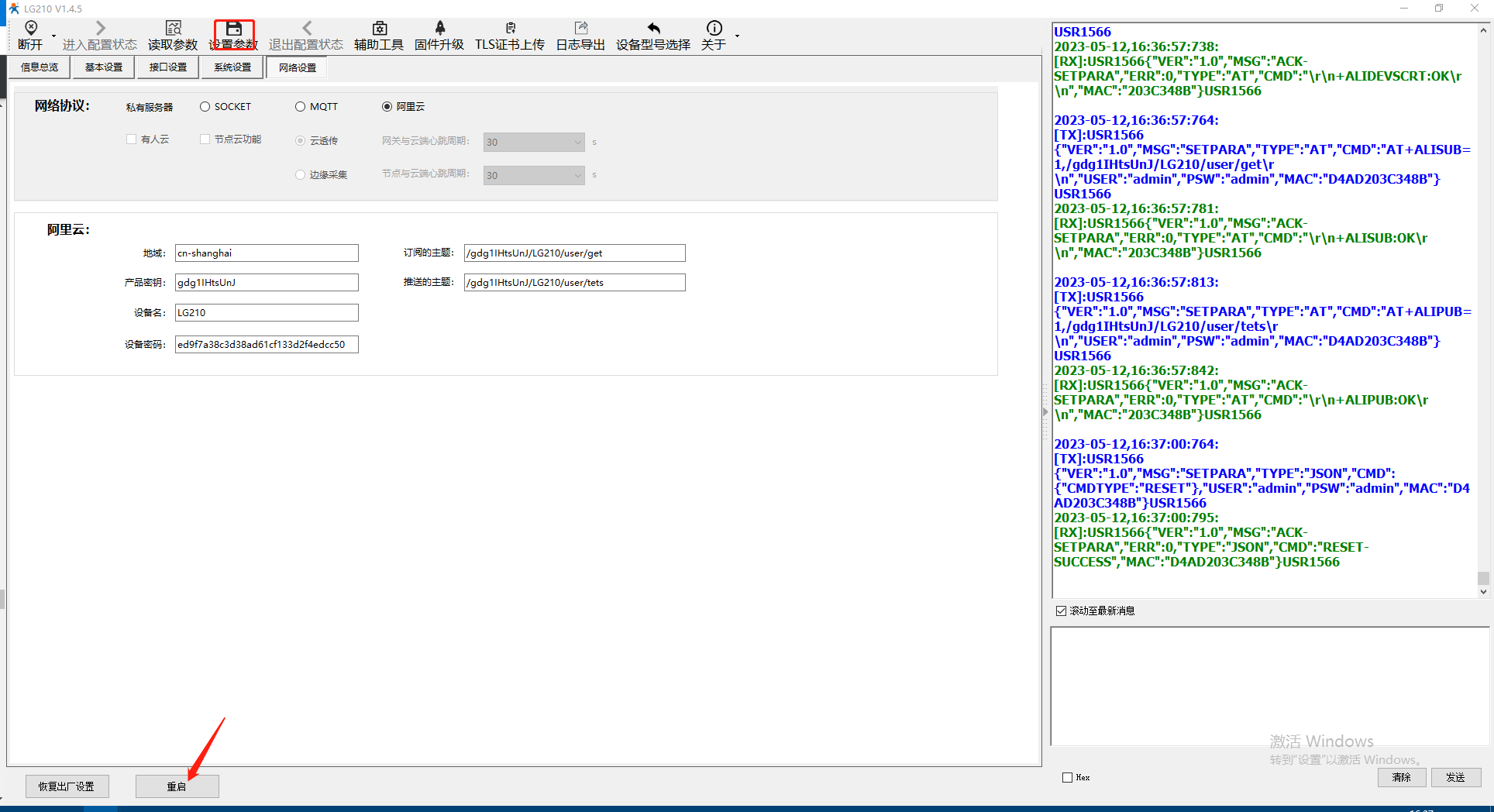

(6) 点击“设置并保存所有参数”，等待参数自动保存设备重启

（6） 查看设备上云

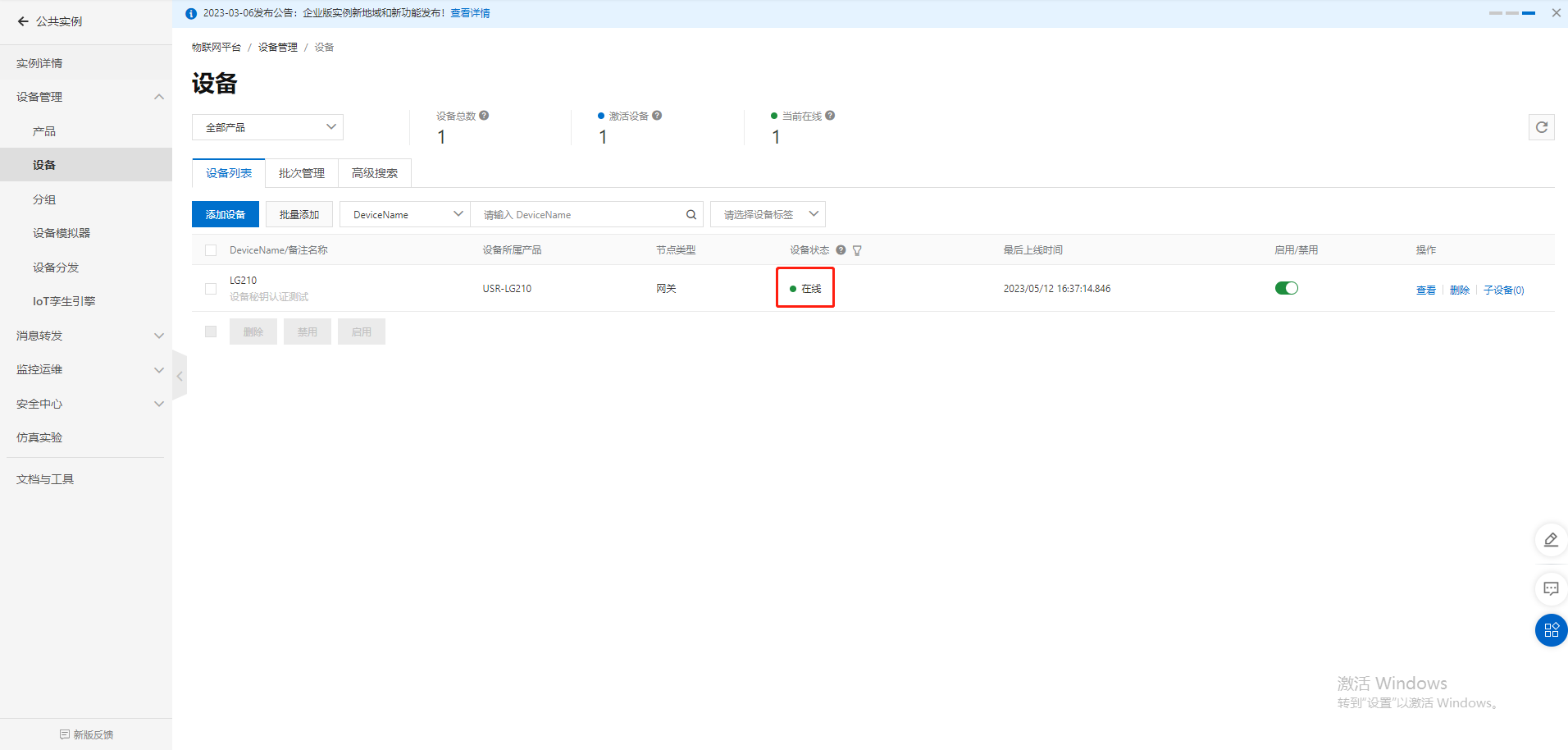

阿里云设备列表界面设备状态显示“在线”

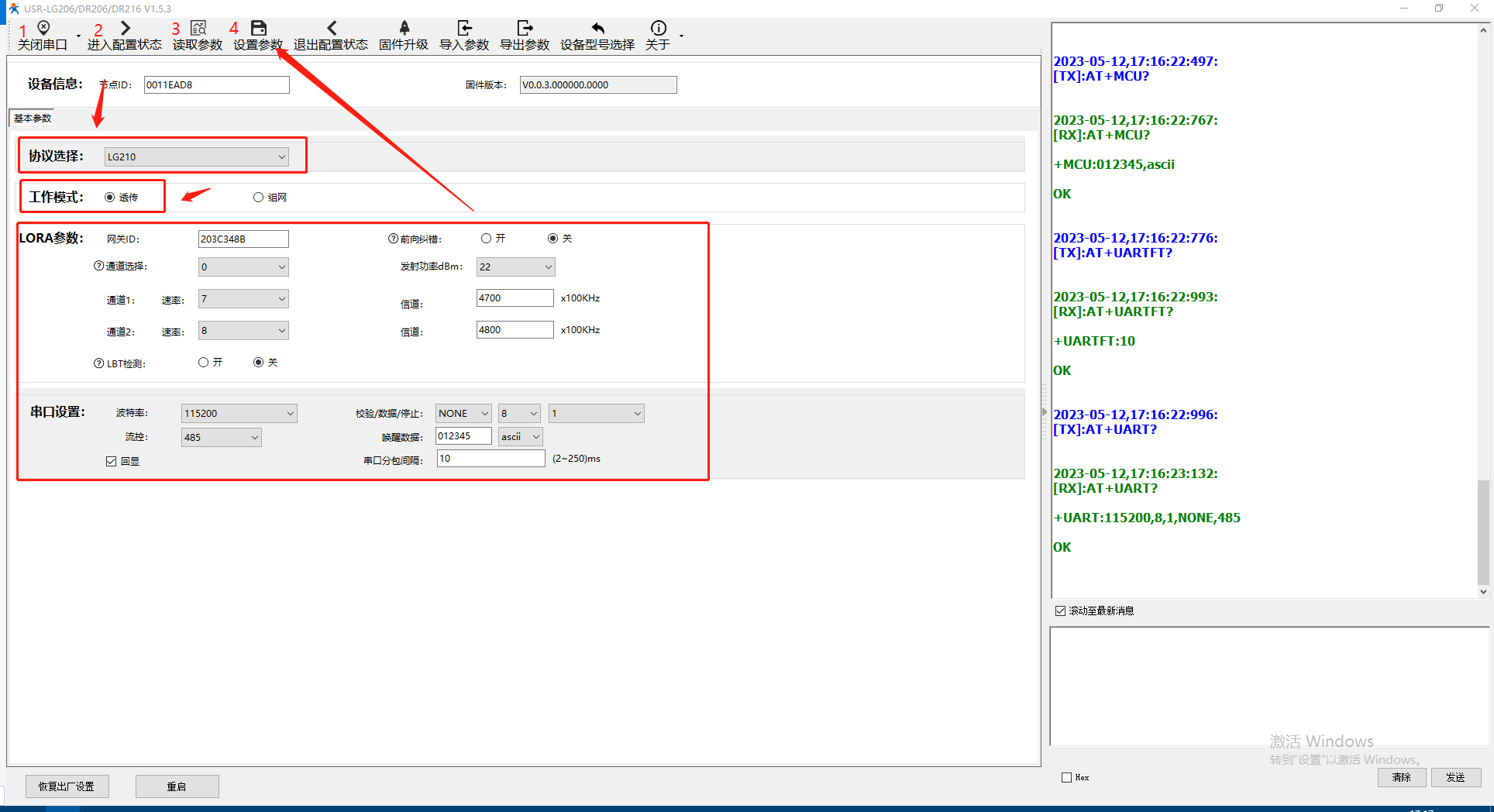

4、配置USR-DR206-L，LG206的串口线接电脑，lora设置软件选择产品型号对应lora型号，点击确认，打开对应串口的com号，串口参数默认是115200、none、8、1。
参数修改完成后点击设置参数 设备重启

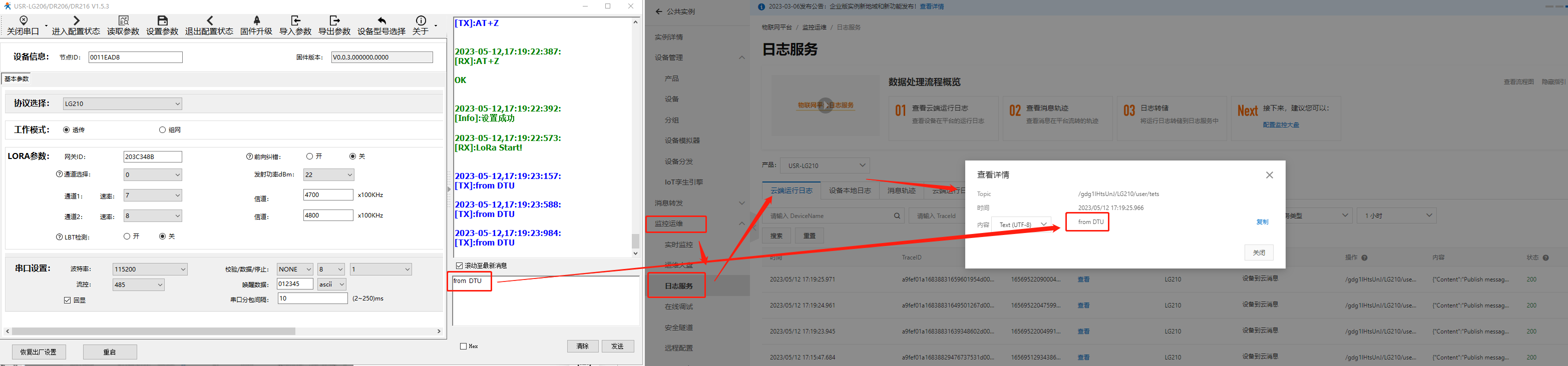

5、数据透传查看
服务器下发数据：

设备上报数据：
