一、 资料下载：

1、USR-DR216 点对点协议说明书官网下载链接：https://www.usr.cn/Download/1149.html

2、USR-DR216 AT指令集官网下载链接：https://www.usr.cn/Download/1328.html

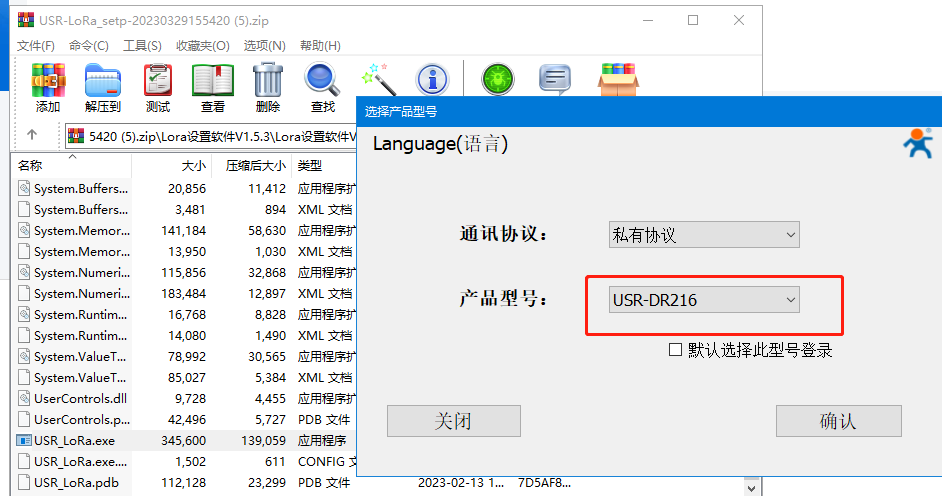

3、USR-DR216 设置软件官网下载链接：https://www.usr.cn/Download/1301.html

4、USR-TCP232-TEST串口调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接：

1、 所需物品：

USR-DR216 产品4台

220V端子供电的电源适配器4个（供电范围 120V-240V ）

USB-RS485串口线2条

笔记本电脑 1台

2、 硬件连接：

将每个USR-DR216 的485串口接USB-RS485串口线到电脑USB口，然后产品接220V电源适配器上线。

电脑打开USR-DR216设置软件配置参数。

3、 连接框图和参数表

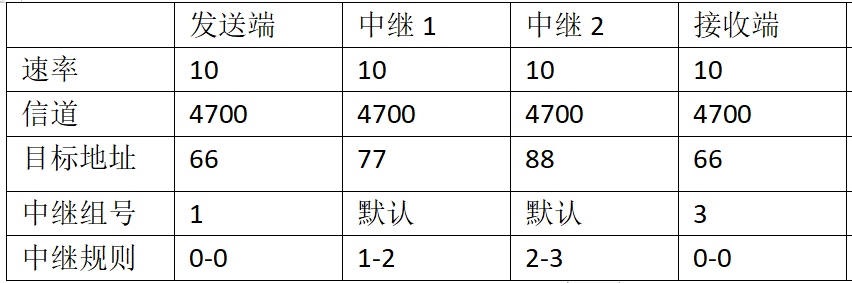

参数表

三、产品参数设置：

1、第一个USR-DR216参数设置（发送端）

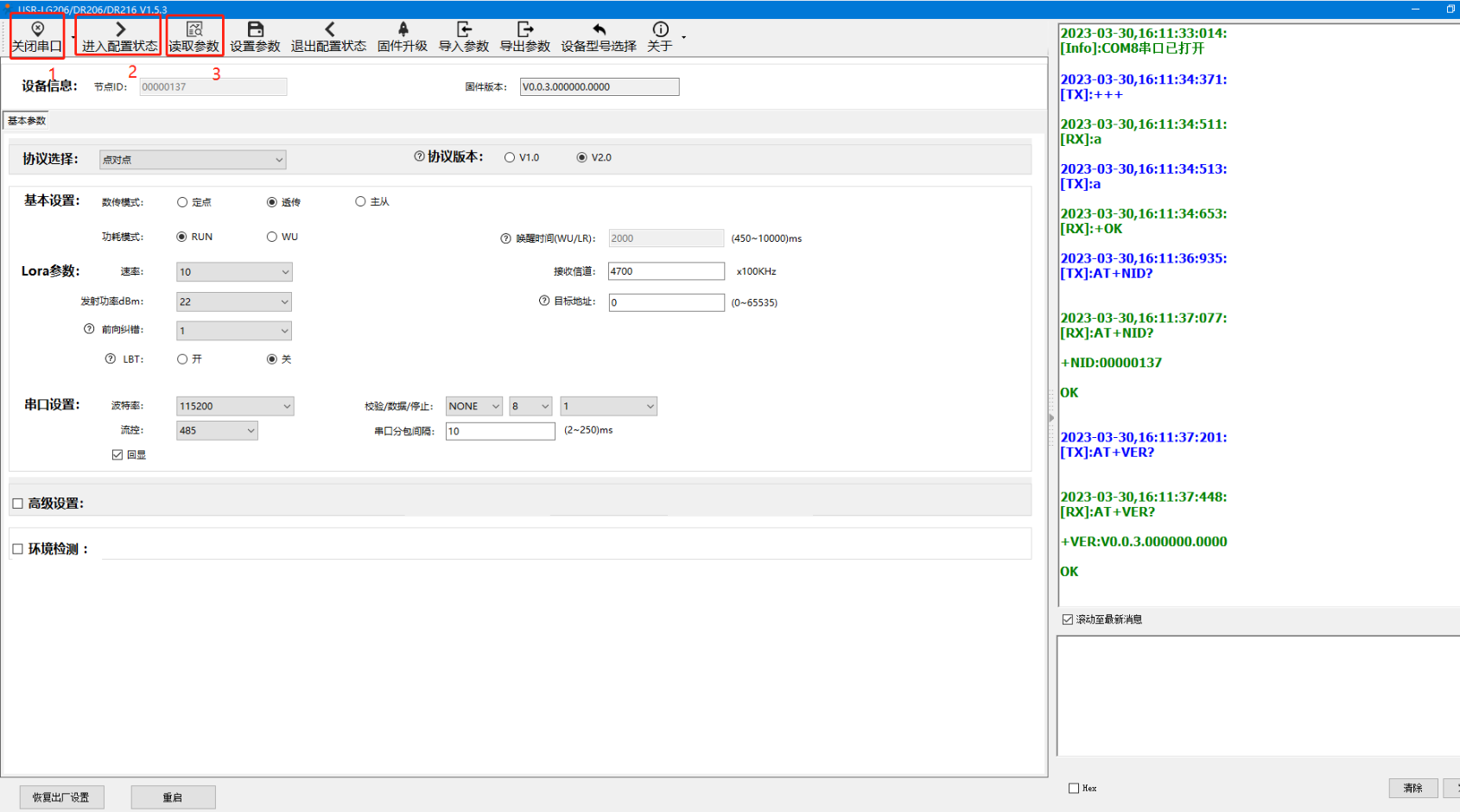

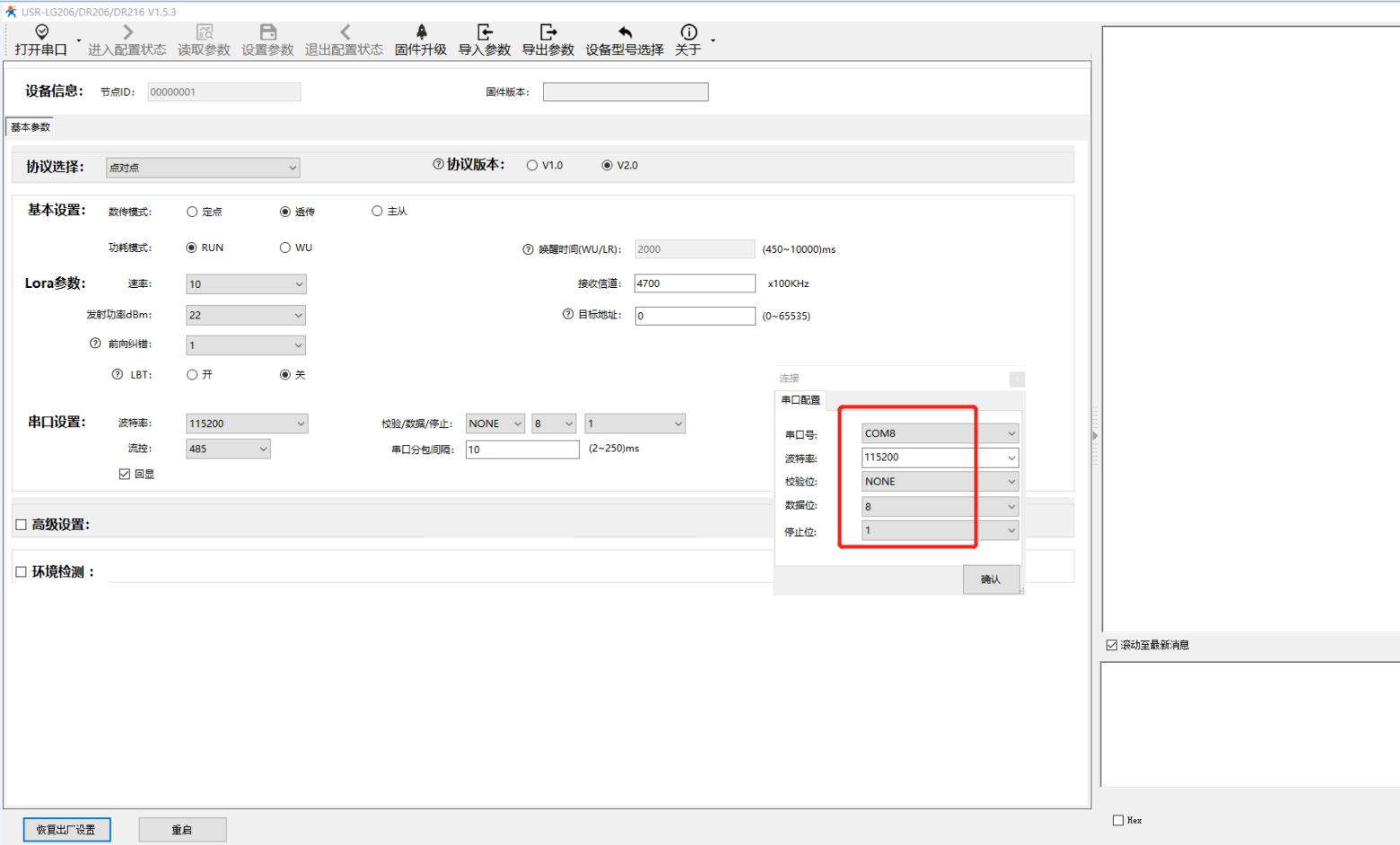

1）电脑打开USR-DR216的设置软件，选择对应的串口线COM口号。（此处为com8）
然后选择DR216的默认参数：115200；N；8；1

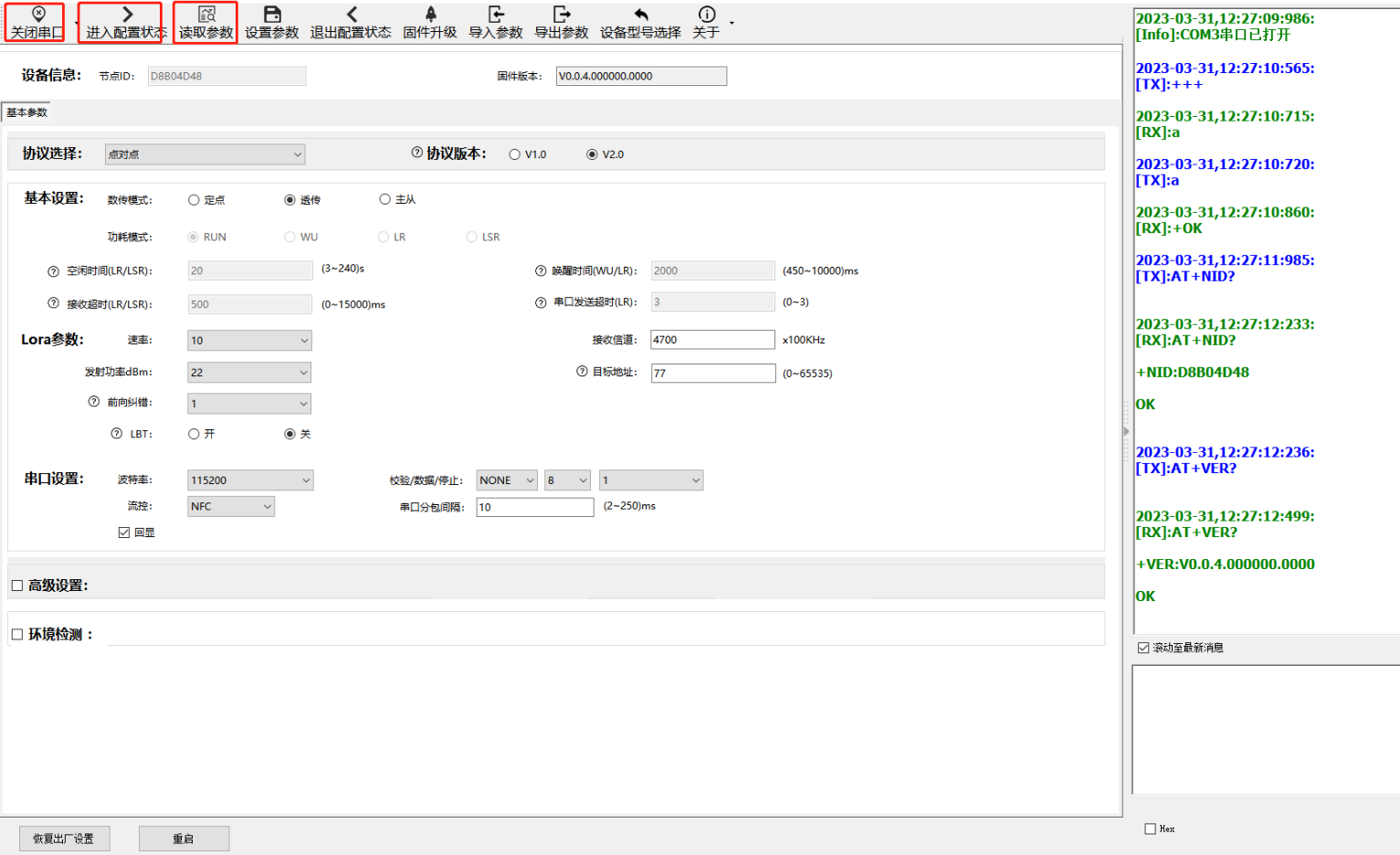

2）按照顺序点击“打开串口”---“进入配置状态”---“读取参数”

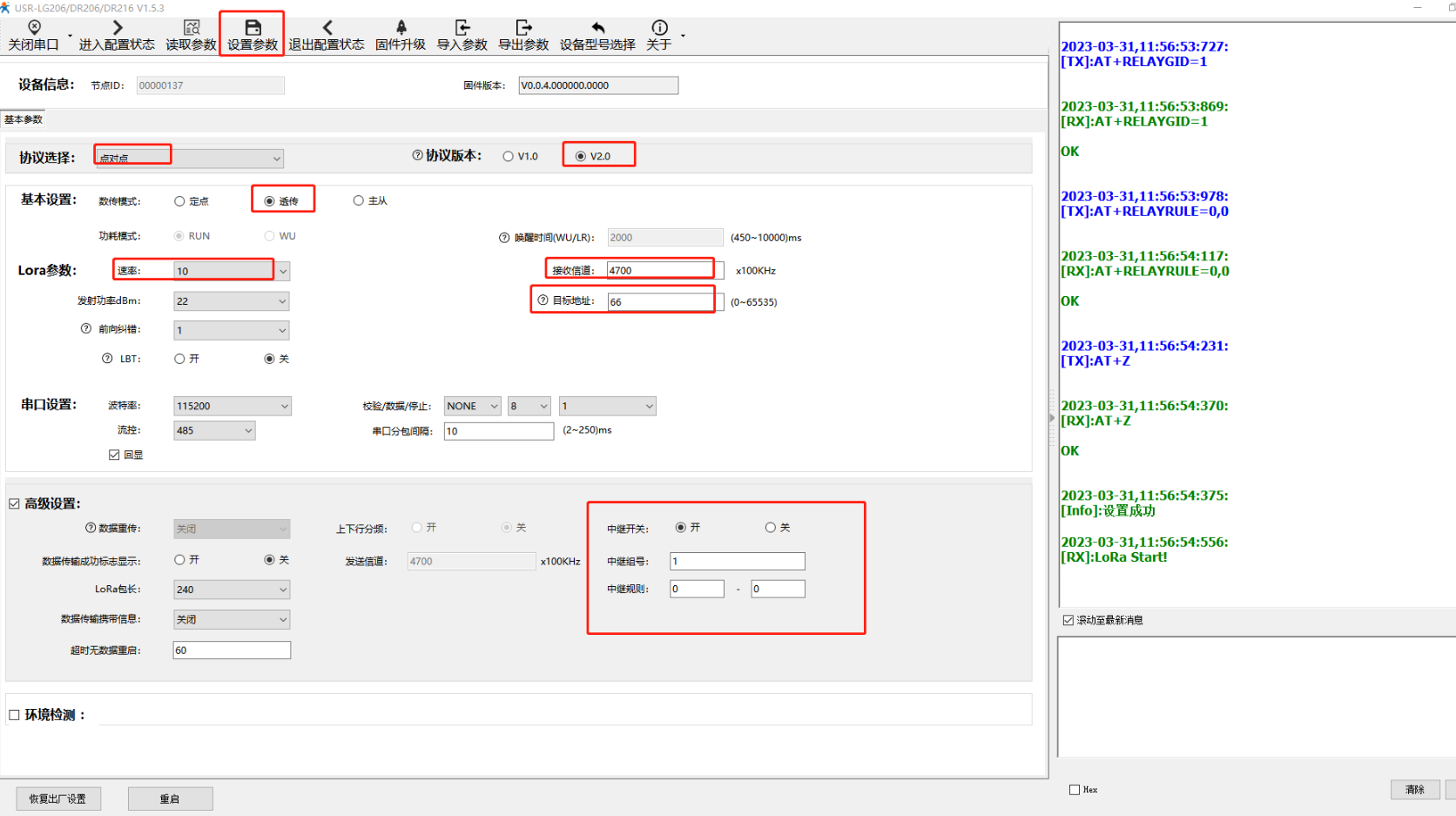

3）按照“参数表”设置一下“发送端”的参数

2、第二个USR-DR216参数设置（中继1）

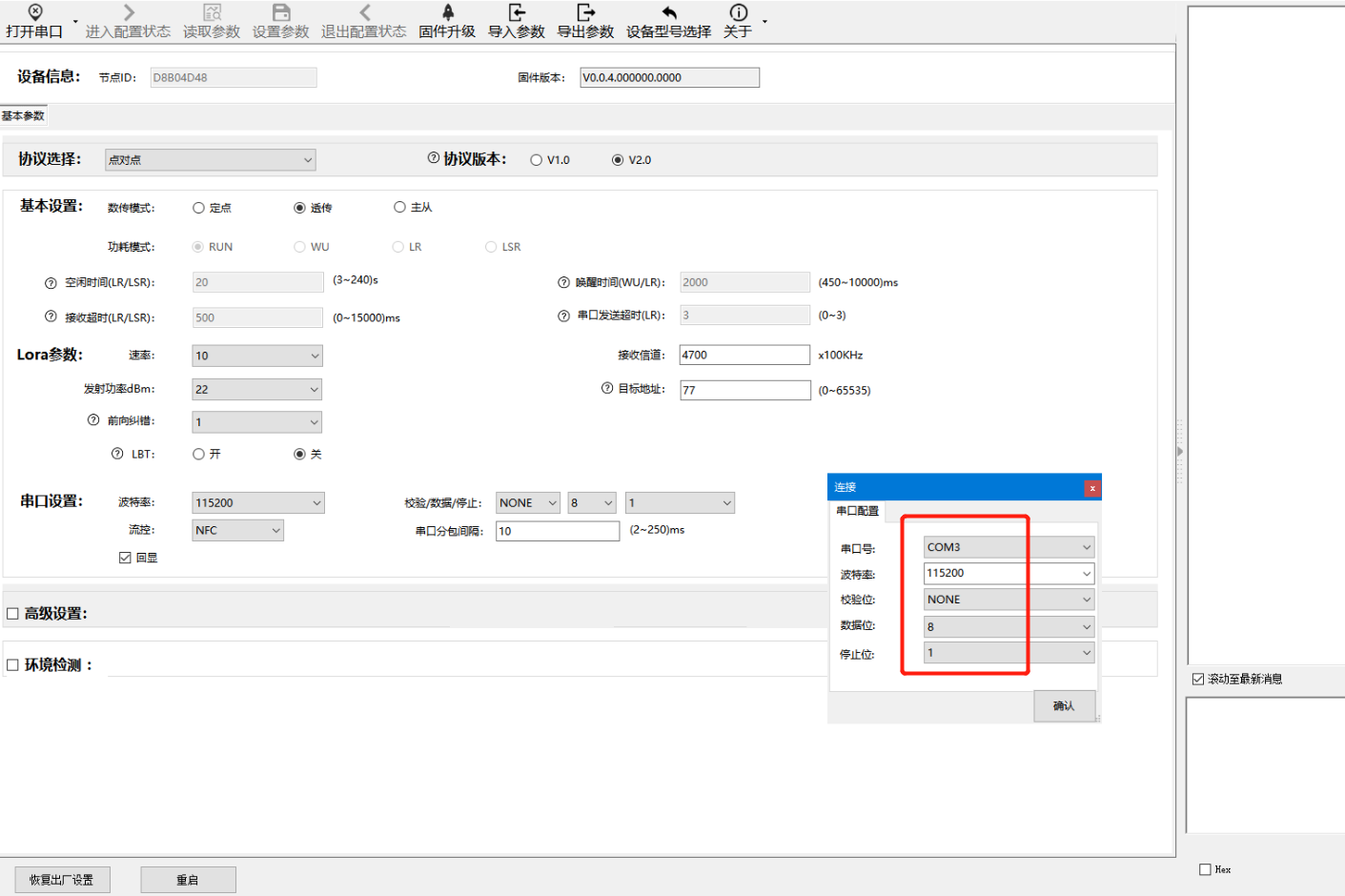

1）电脑打开USR-DR216的设置软件，选择对应的串口线COM口号。（此处为com3）

然后选择DR216的默认参数：115200；N；8；1

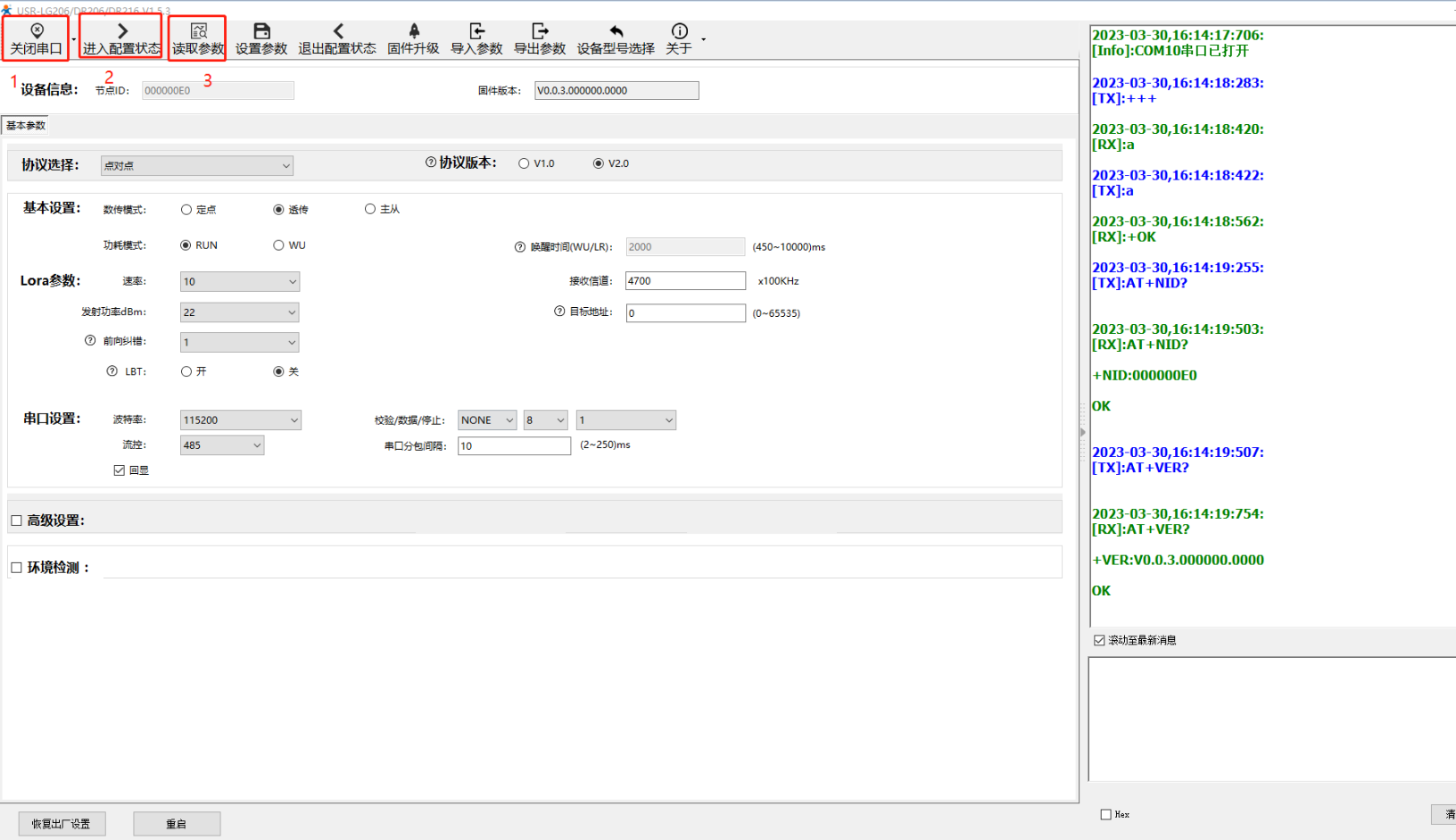

2）按照顺序点击“打开串口”---“进入配置状态”---“读取参数”

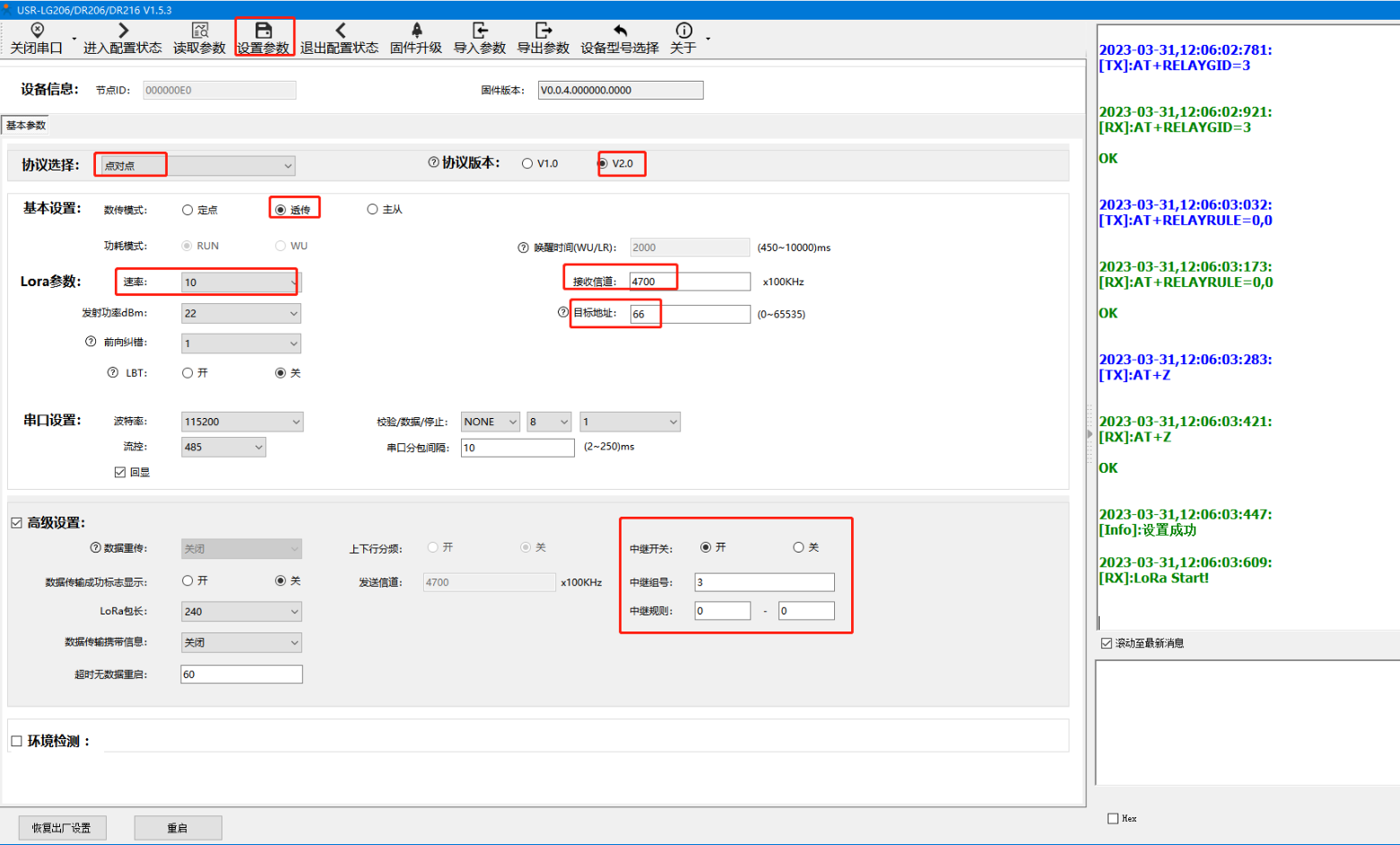

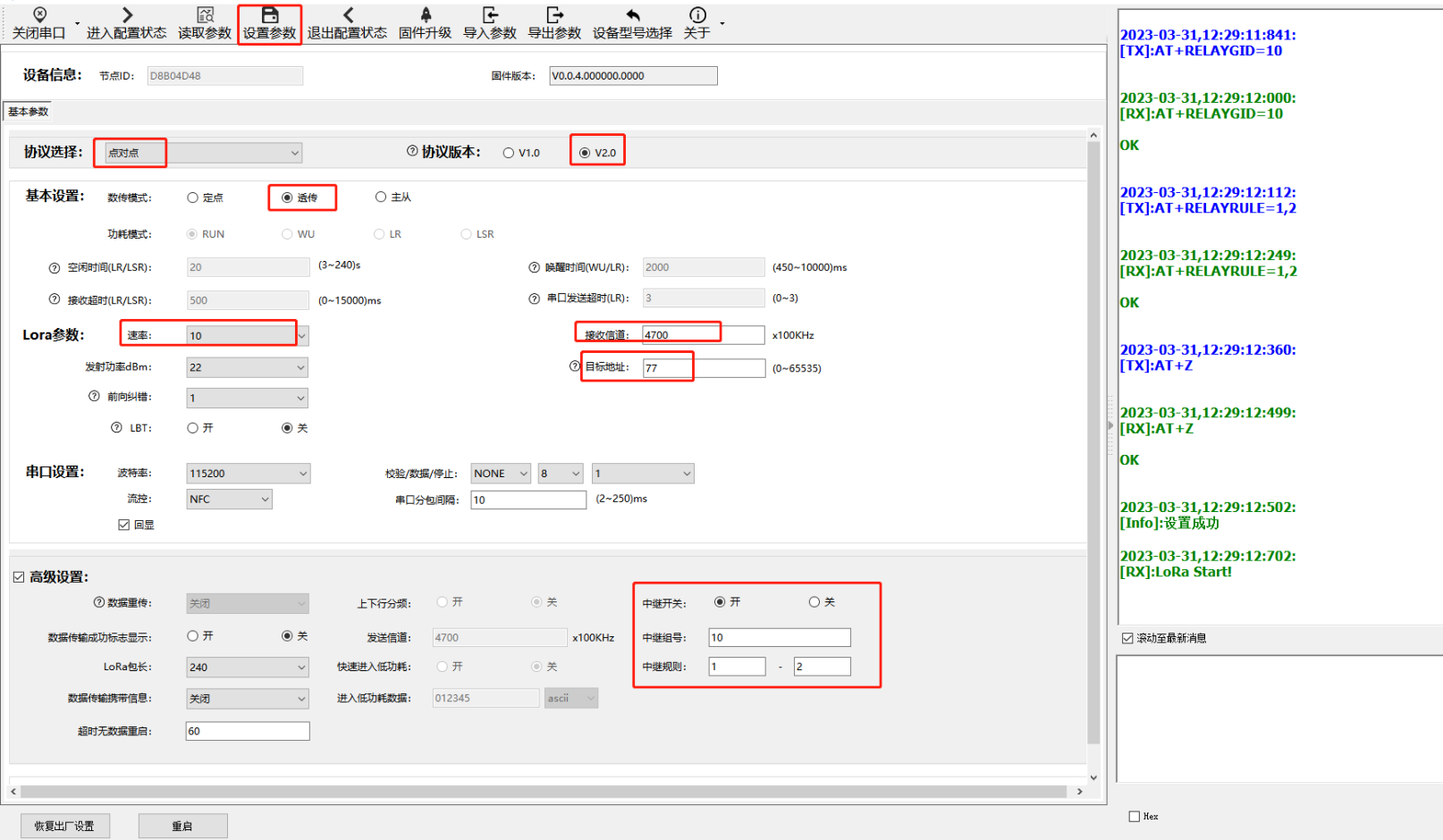

3）按照“参数表”里设置一下“中继1”的参数

3、第三个USR-DR216参数设置（中继2）

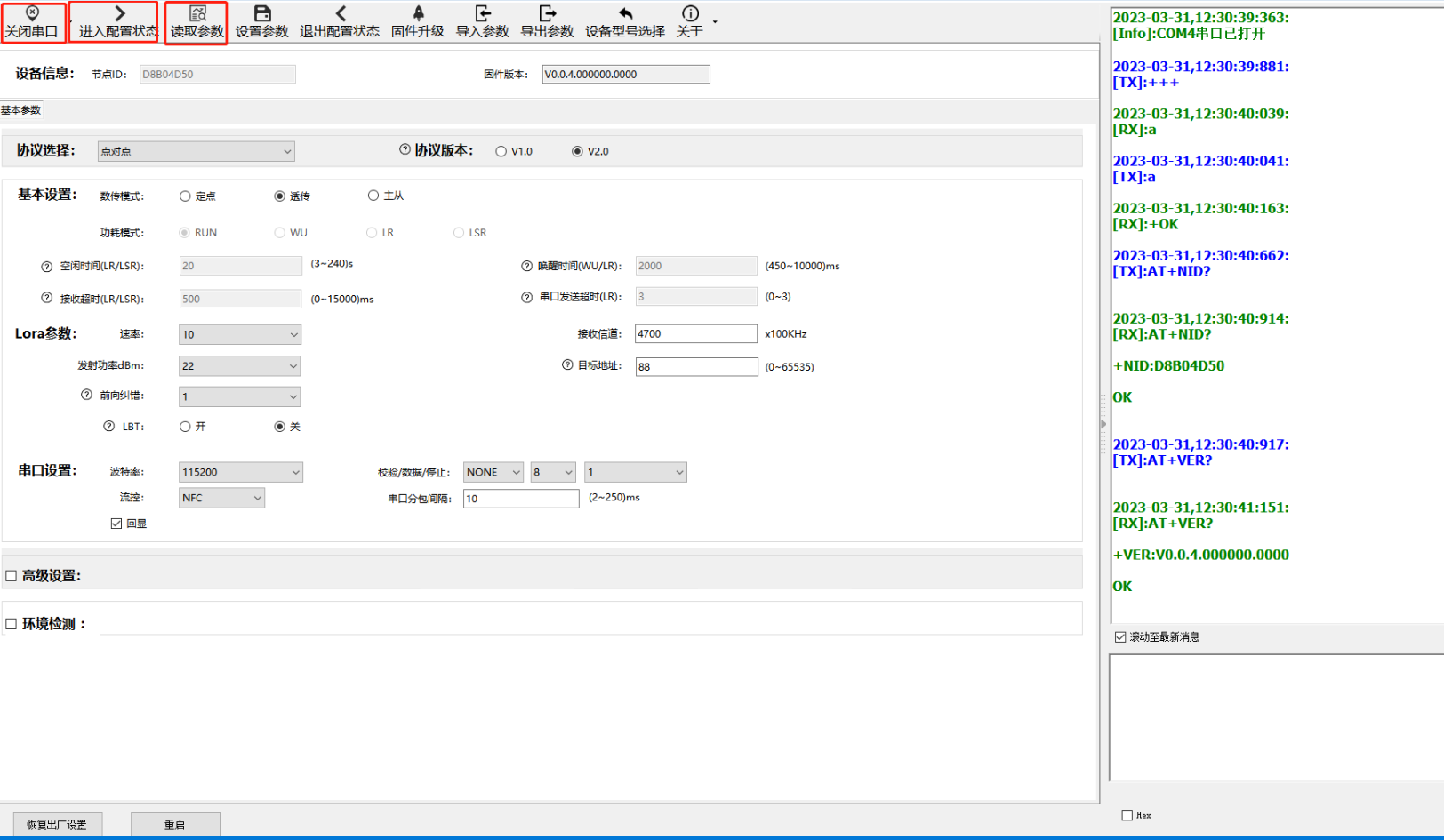

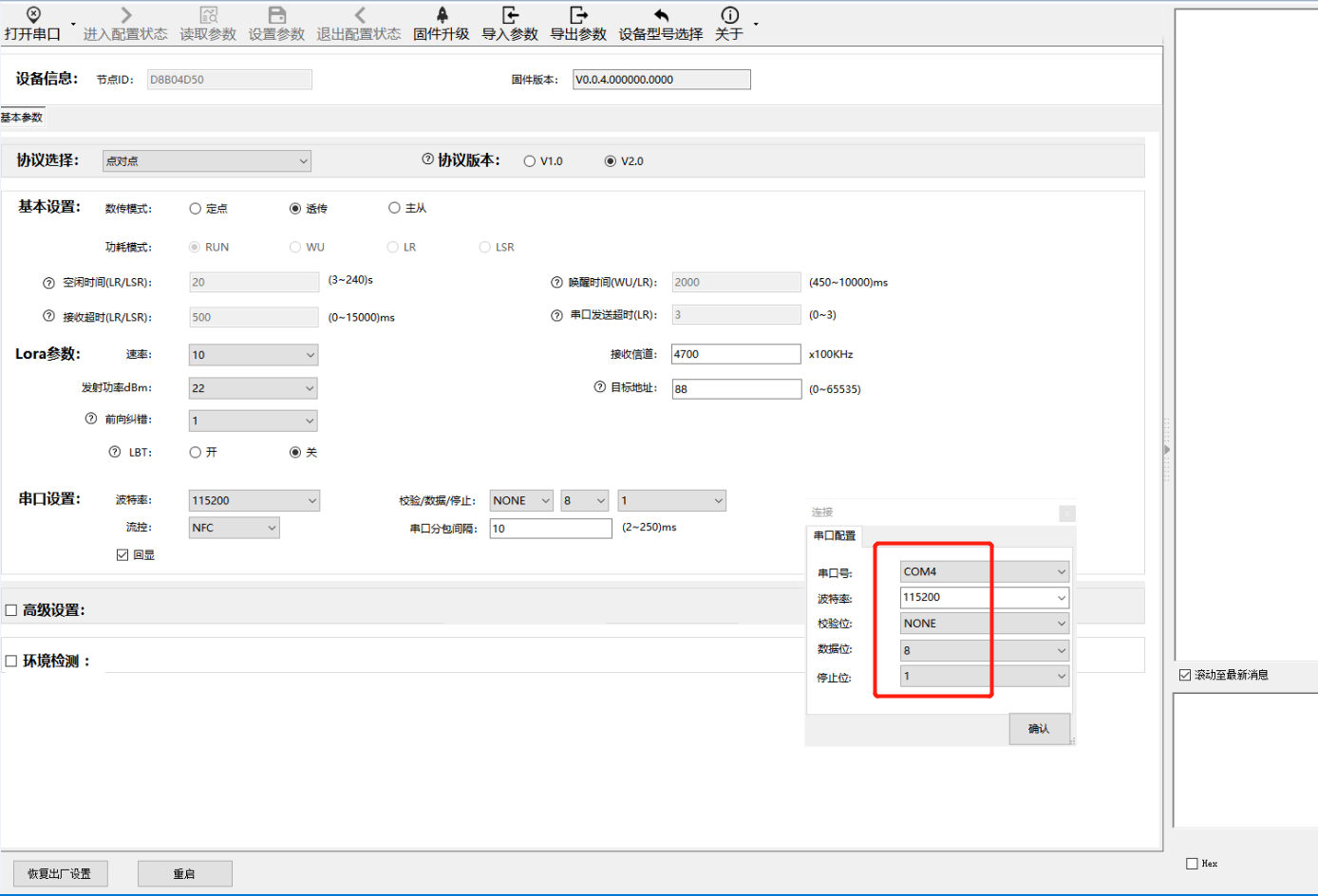

1）电脑打开USR-DR216的设置软件，选择对应的串口线COM口号。（此处为com4）

然后选择DR216的默认参数：115200；N；8；1

2）按照顺序点击“打开串口”---“进入配置状态”---“读取参数”

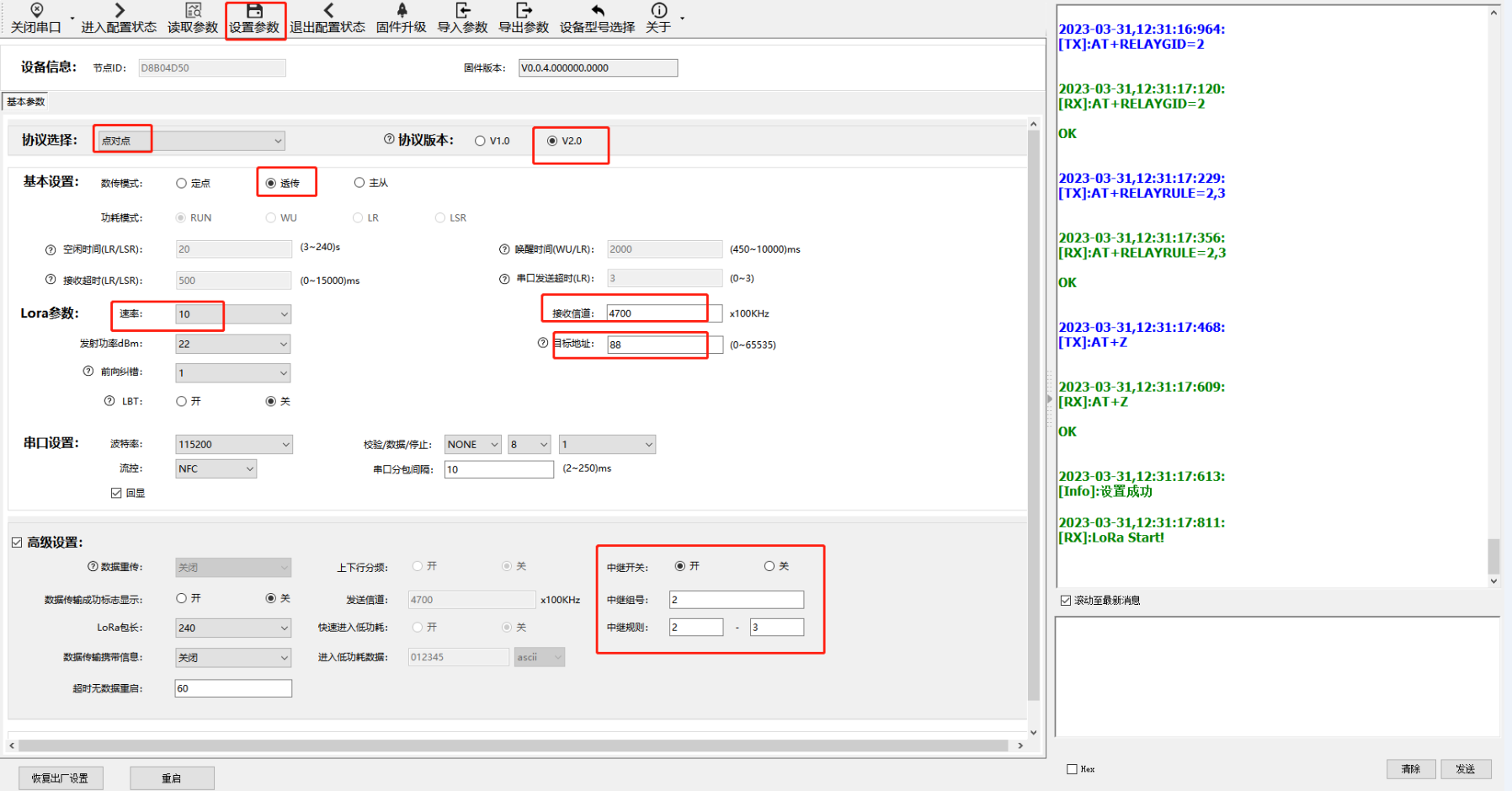

3）按照“参数表”里设置一下“中继2”的参数

4、第四个USR-DR216参数设置（接收端）

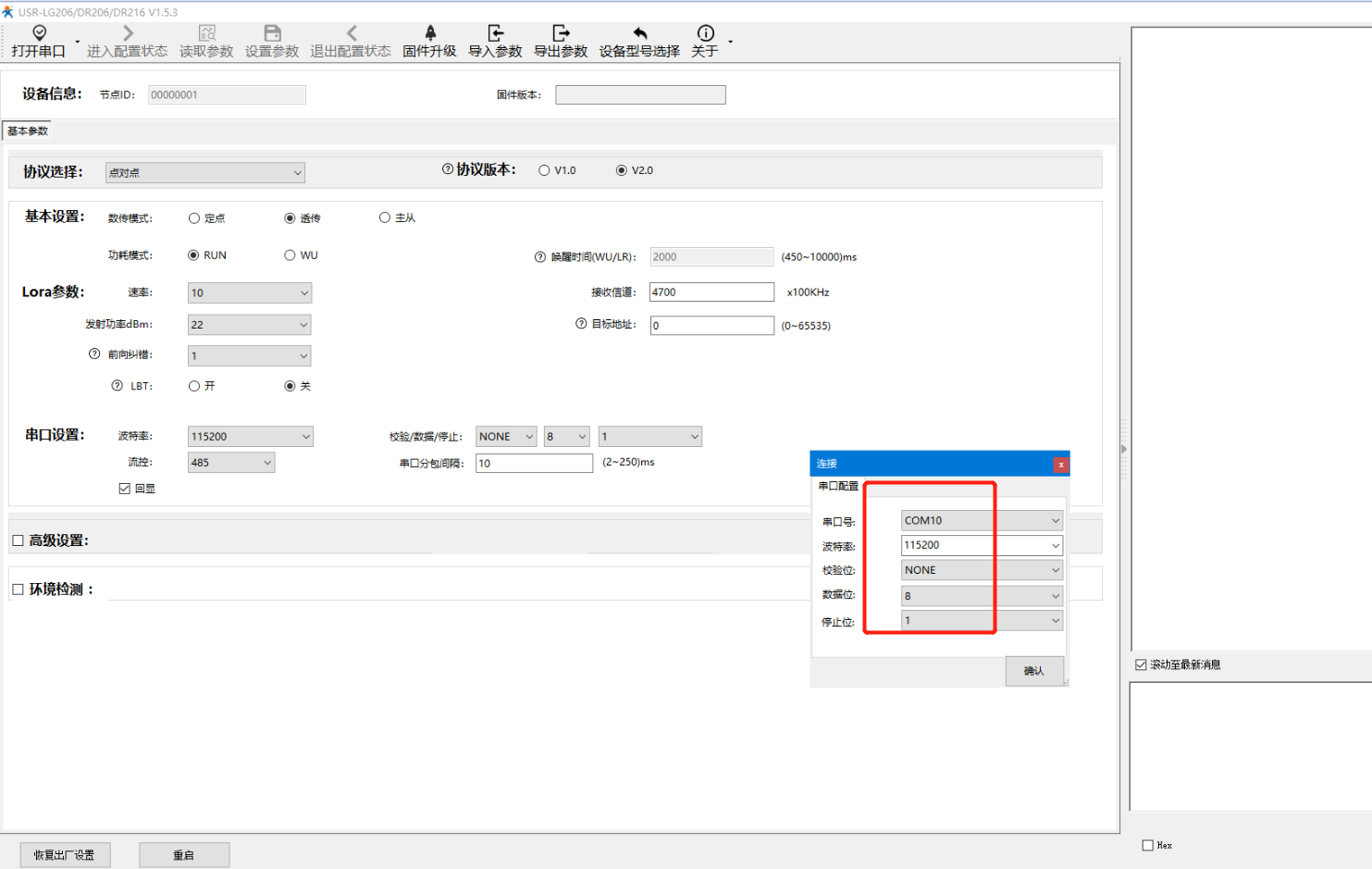

1）电脑打开USR-DR216的设置软件，选择对应的串口线COM口号。（此处为com10）

然后选择DR216的默认参数：115200；N；8；1

2）按照顺序点击“打开串口”---“进入配置状态”---“读取参数”

3）按照“参数表”里设置一下“接收端”的参数

四、功能调试：

1、两个USR-DR216之间功能调试

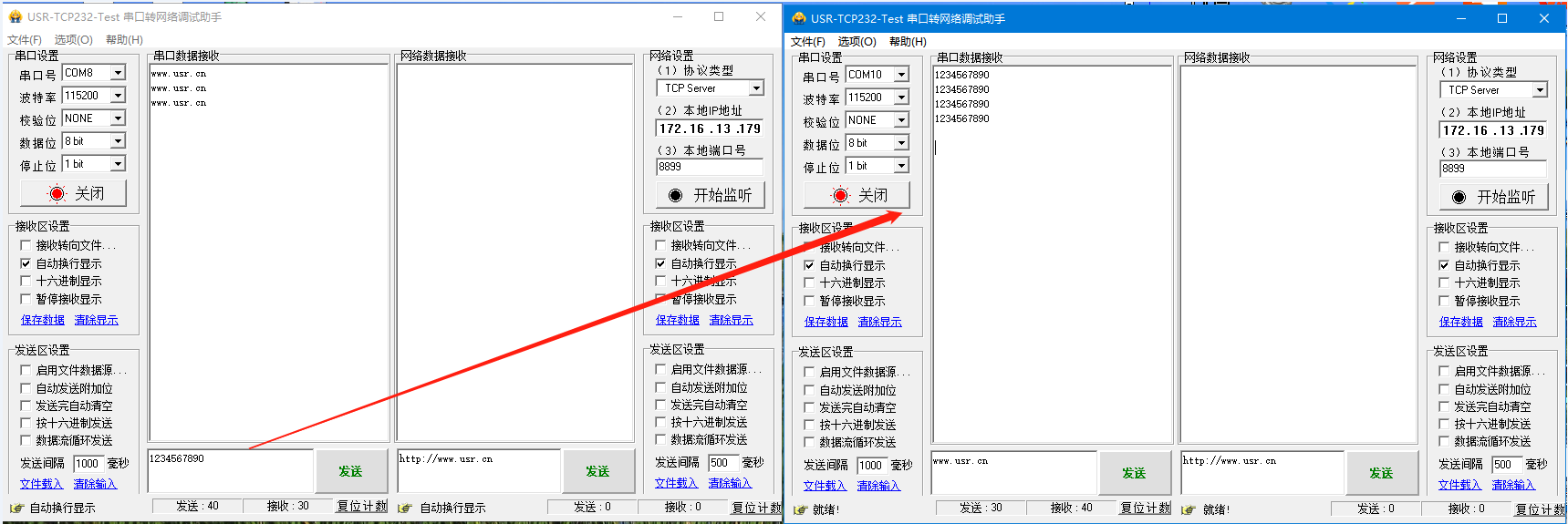

打开2个串口调试助手，分别打开发送端的com8 （115200 N 8 1） 和接收端的com10（115200 N 8 1）,互相发送数据。

2、数据测试

五、测试结论：

1、产品功能逻辑

需要进行中继组网的模式开启中继功能之后，当接收方模组收到 LORA 数据之后，对数据协议字节进行判断，如果接收数据中携带的组号、地址与自身一致，则接收方模组会直接输出至串口，不进行转发；若不一致，接收方模组会对比数据中的中继组号与中继规则数值是否符合中继转发规则，若符合则进行数据中继转发，不符合则丢弃数据。

2.调试结论

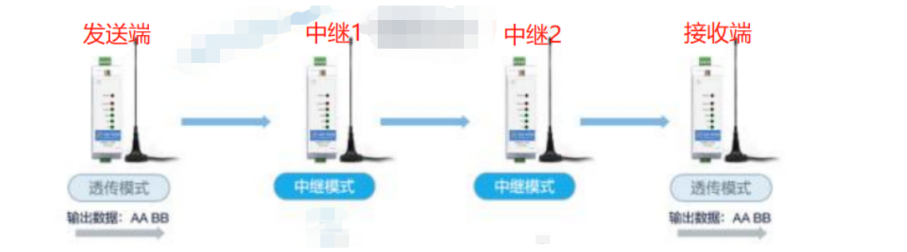

DR216发送端（com8）----DR216中继1----DR216中继2----DR216接收端（com10）
从DR216（发送端）发数据，因接收数据中携带的组号、地址与中继1和中继2的不一致，所以会通过DR216（中继1）和DR216（中继2）进行数据中继转发，最终因接收端模组接收的数据中携带的组号、地址与自身一致，则接收端DR216会直接输出到串口，不进行转发。
六、自助排障

1）传输距离不理想
天线放置于金属壳内部或地下室，信号会衰减，会导致信号距离近
存在过多直线通信障碍时，会衰减通信距离
大雾或雨天会影响信号传输，会导致通信丢包率高
靠近地面测试，效果不好，一般需高于地面 2 米
速率设置过高，扩频因子与带宽会高，距离越近
天线与模块匹配程度较差或天线增益不好导致通信距离近
2）模组使用损坏
使用之前一定要确认供电电源是否符合推荐供电电源，如超过最大值有可能会烧坏模组
安装使用中，注意模组的防静电，防止对某些高频器件损伤
电源稳定性，尽量减少波动，如波动很大，有可能会造成器件损坏
非必要不在过低温度空间内使用，另外注意水露、腐蚀性气体造成的短路
3）数据传输速度慢
使用速率过低，速率越低传输速度越慢，传输距离越远；相反，速率越高，传输速度越快，传输距离相对较近。
使用串口波特率较低，数据传输慢
4）数据传输有干扰
附近有相同频段的其他设备，变换信道或者远离干扰
天线馈线、延长线质量差导致信号传输有误码
底板上面产生较大噪声干扰数据接收 电源设置不合理，不符合规定，造成乱码

撰写人：霍晴
