USR-DR206 点对USR-LG206-L-H20定点传输案例（V1.0协议）

2023-07-05

一、主从数据传输功能说明：

定点传输协议在透明传输的基础上将发送数据的前 2 字节作为接收端模组目标地址（高位在前）第3、4 字节作为接收端模组信道，数据格式为：接收端目标地址（16 进制）+接受端信道（16 进制）+Data；发送时模块改变目标地址和信道，发送完成后恢复原有设置。定点传输协议优势在于数据发送时可以灵活的改变目标地址和信道从而实现灵活的改变目标模块。

二、资料下载：

1、USR-DR206-L 点对点协议说明书官网下载链接：https://www.usr.cn/Download/1300.html

2、USR-DR206-L AT指令集官网下载链接：https://www.usr.cn/Download/1297.html

3、USR-DR206-L 设置软件官网下载链接：https://www.usr.cn/Download/1301.html

4、USR-LG206-L-H20 设置软件官网下载链接：https://www.usr.cn/Download/1195.html

5、USR-TCP232-TEST串口调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

三、硬件连接：

1、所需物品：

USR-DR206 产品1台

USR-LG206-L-H20 产品 1台

12V电源适配器2个 (DR206 供电范围: DC8~24V LG206-L-H20 供电范围: DC9~36V)

USB-RS232串口线 1条
USB-RS485串口线 1条

电脑 1台

2、硬件连接：

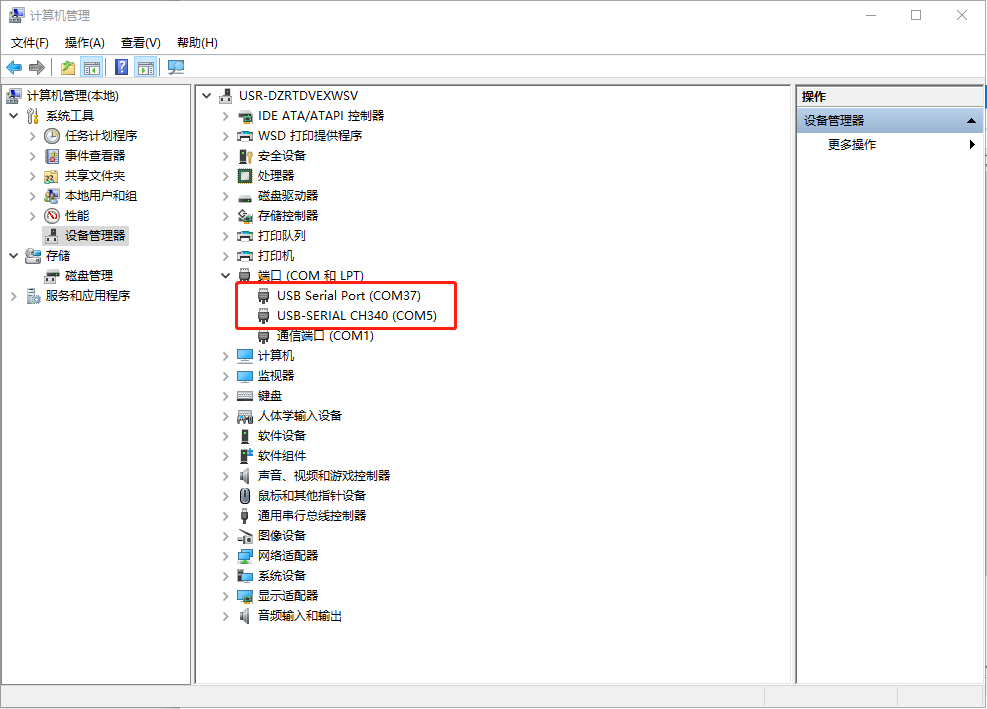

USR-DR206 的485串口接USB-RS485串口线到电脑USB口，产品接电源适配器上电。电脑打开USR-DR206设置软件。

USR-LG206-L-H20串口接USB-RS232串口线到电脑USB口，产品接电源适配器上电。电脑打开USR-LG206-L-H20设置软件。

四、USR-DR206-L参数设置:

1、USR-DR206参数设置

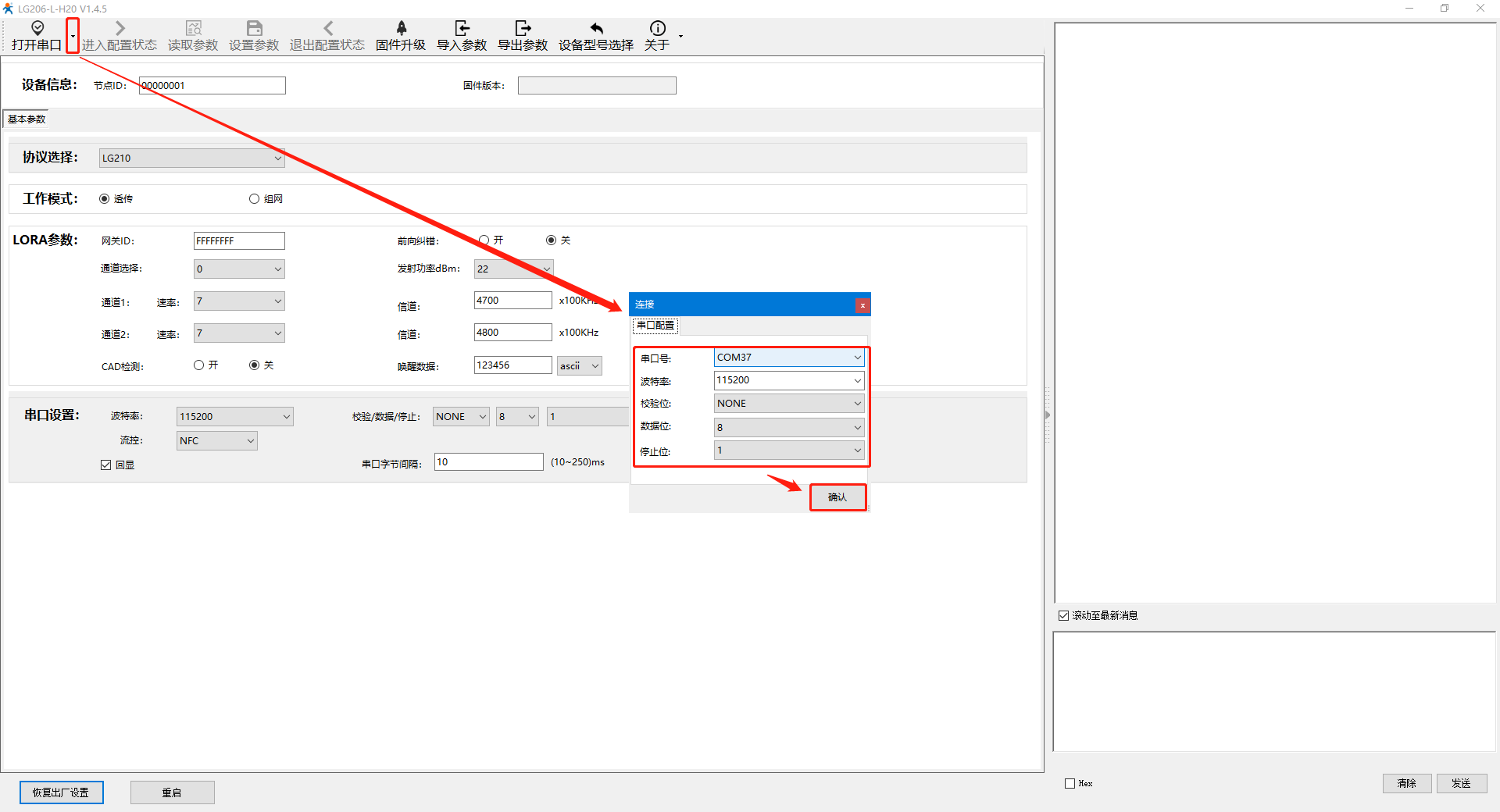

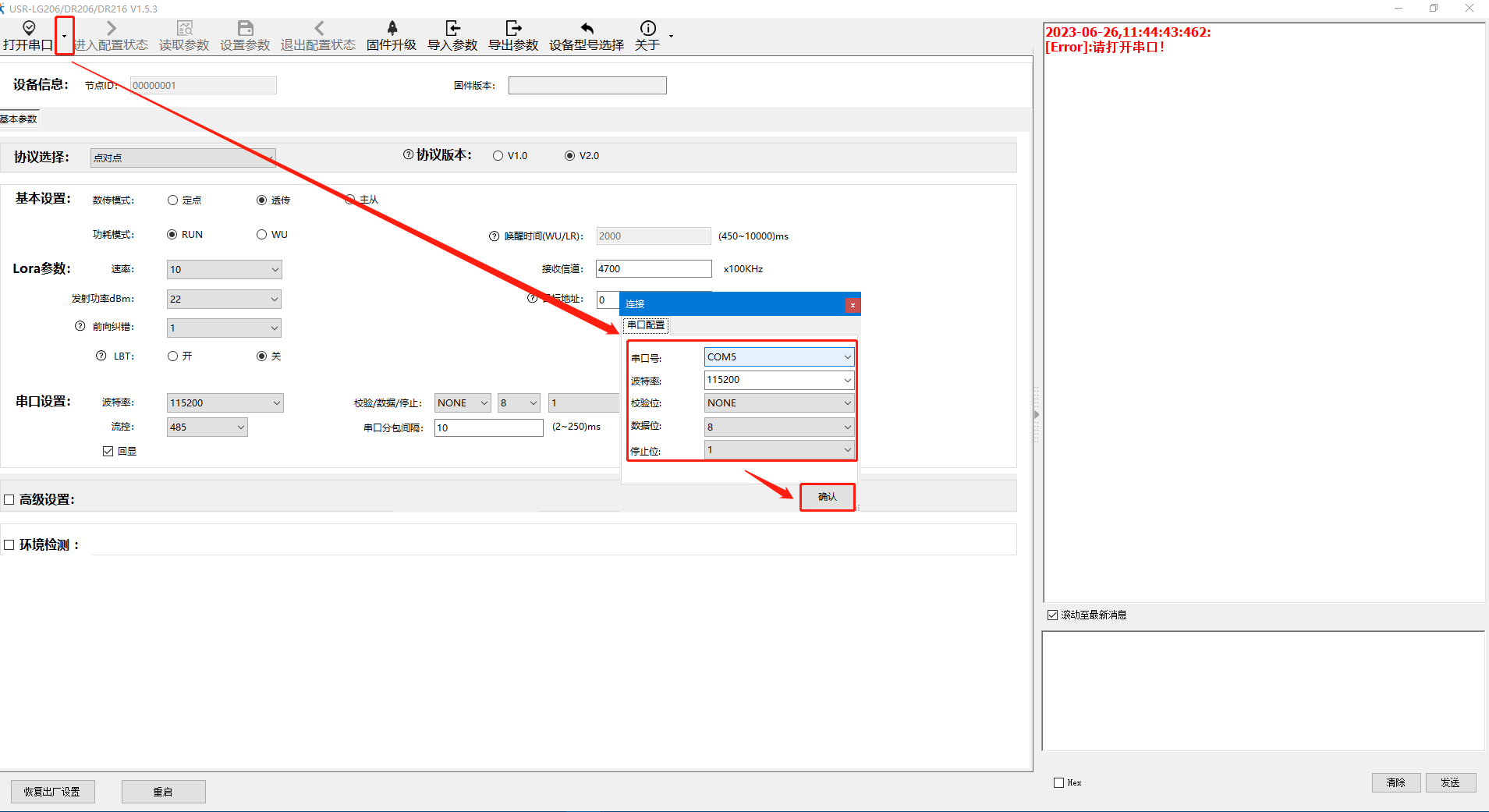

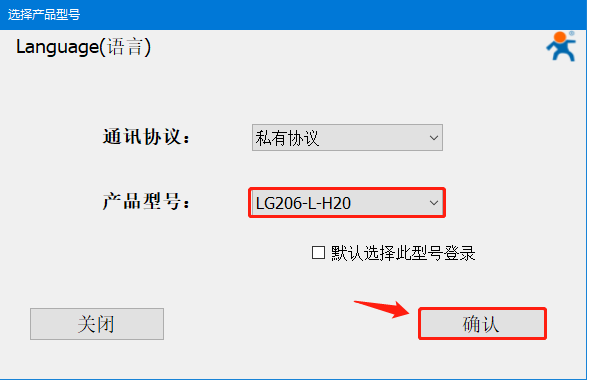

电脑打开USR-DR206的设置软件，选择USR-DR206-L,选择对应的串口线COM5
（DR206默认串口参数：115200,None，8,1,NFC）进入配置状态、读取参数。

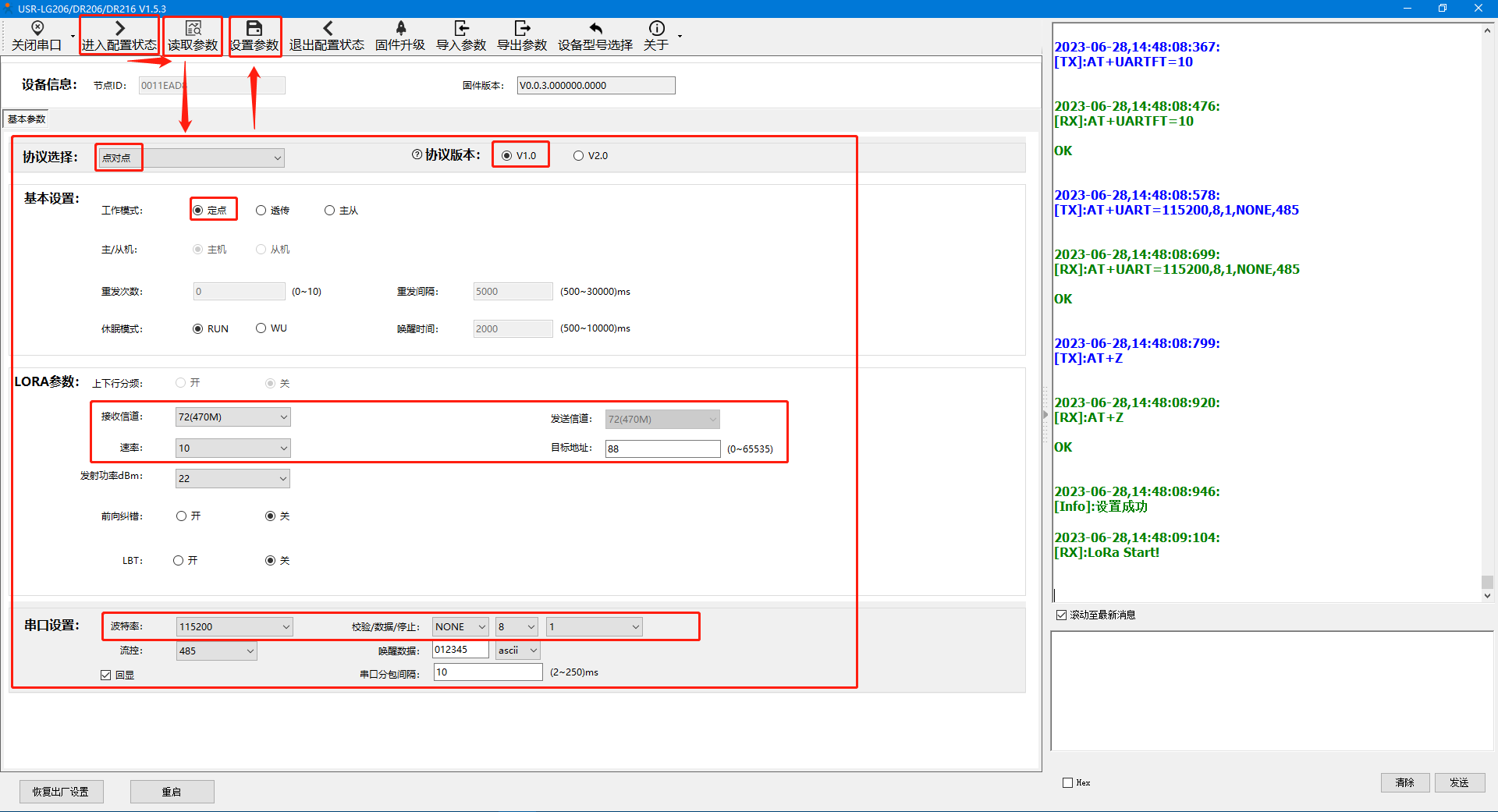

手动修改参数：

协议选择：“点对点”
协议版本：“V1.0”
工作模式：“定点”

休眠模式：“RUN”
上下行分频：“关”

接收信道：“72”
速率：“10”
目标地址：“88”。

串口设置中的参数配置为您实际要连接的串口设备的串口参数，点击设置所有参数。

2、设置完成，关闭串口或关闭软件。

五、USR-LG206-L-H20参数设置:

1、USR-LG206-L-H20参数设置

电脑打开USR-DR206的设置软件，选择USR-DR206-L,选择对应的串口线COM5
（DR206默认串口参数：115200,None，8,1,NFC）进入配置状态、读取参数。

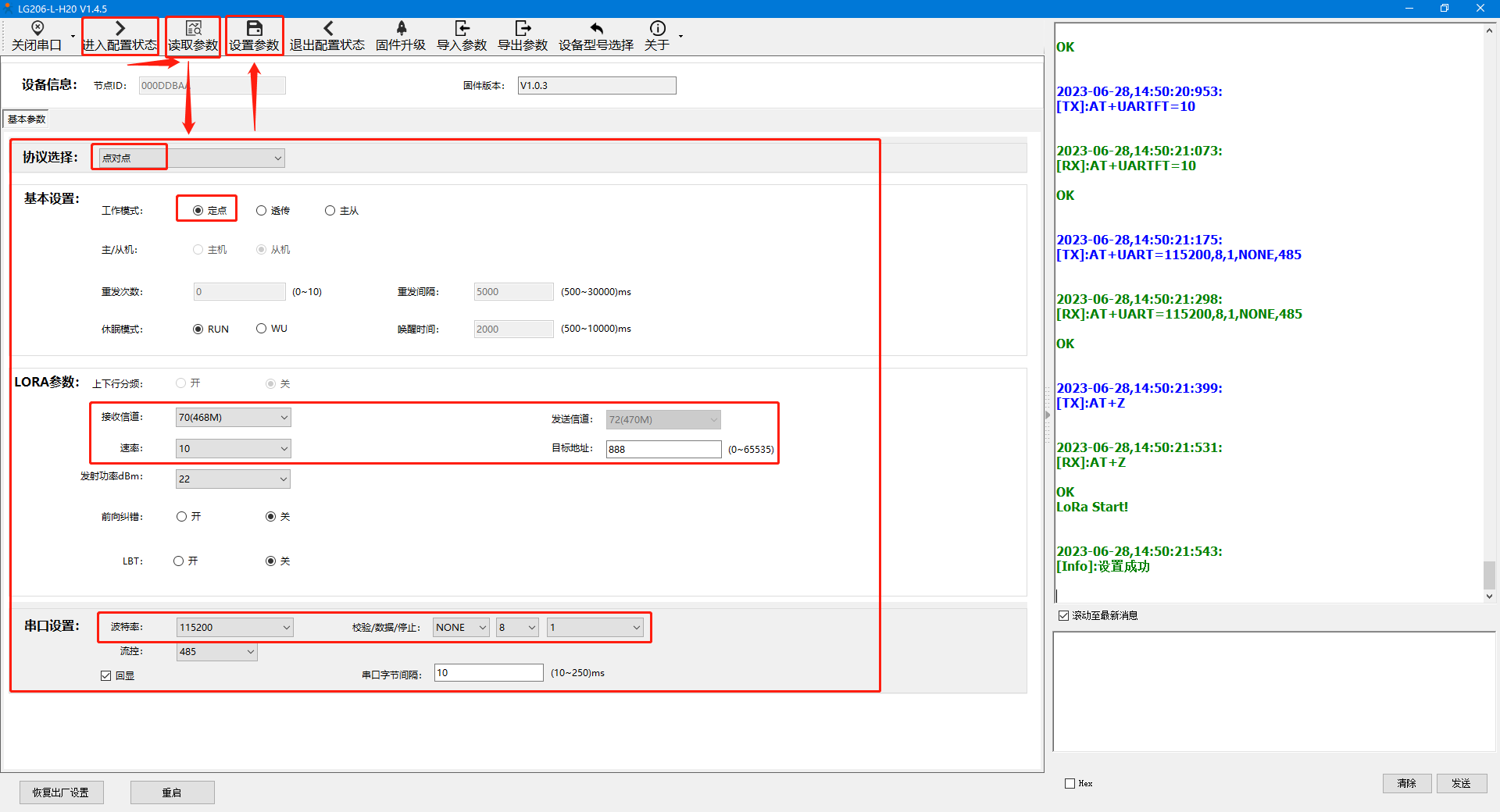

手动修改参数：

协议选择：“点对点”
工作模式：“定点”

休眠模式：“RUN”
上下行分频：“关”

接收信道：“70”
速率：“10”
目标地址：“888”。

串口设置中的参数配置为您实际要连接的串口设备的串口参数，点击设置所有参数。

2、设置完成，关闭串口或关闭软件。

六、功能调试：

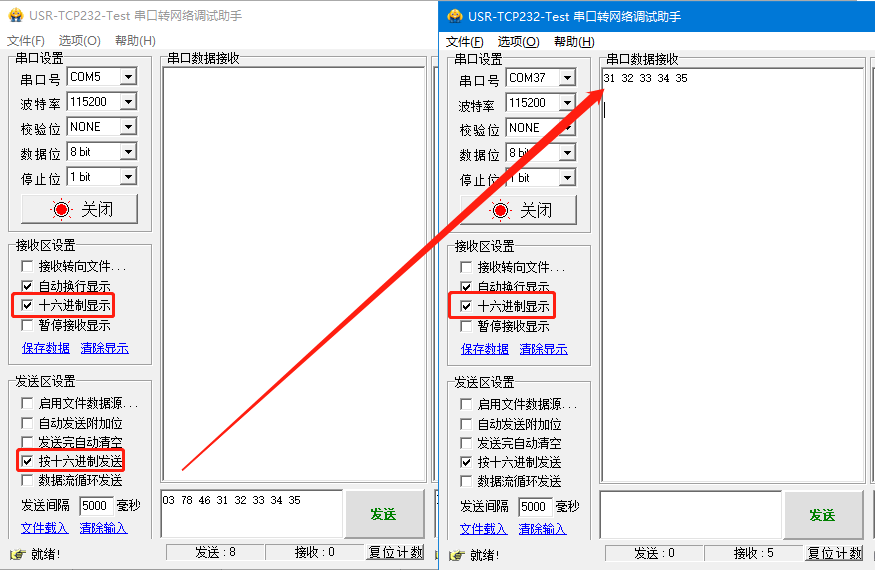

1、使用两个串口调试助手软件分别打开两款206的串口。

2、串口数据格式为：接收端目标地址（16 进制）+接受端信道（16 进制）+Data。

LoRa 数传终端 DR206（目标地址（ADDR）：88，信道(CH)：72）想向LG206（目标地址（ADDR）：888，信道(CH)：70）发送数据 DATA(12345),则只需要按照 16 进制发送（03 78 46 31 32 33 34 35 ），则 LoRa 数传终端 B 接收到数据（31 32 33 34 35）。
