一、 资料下载：

1、USR-LG210-L使用说明书

下载链接：https://www.usr.cn/Download/1173.html

2、USR-LG210-L网关对接平台使用说明书

下载链接：https://www.usr.cn/Download/1175.html

3、USR-LG210-L网关 AT指令集

下载链接：https://www.usr.cn/Download/1174.html

4、USR-Lora 设置软件

下载链接：https://www.usr.cn/Download/1177.html

5、USR-TCP232-TEST 串口调试助手软件

下载链接：https://www.usr.cn/Download/27.html

6、USR-LG210-L网关技术规范书

下载链接https://www.usr.cn/Download/1176.html

二、 硬件连接：

1、 所需物品：

USR-LG210-L-10 产品 1台

USR-LG206-L-H20 产品 1台

12V电源适配器 2个

USB-RS232串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、 硬件连接：

USR-LG210-L-10 的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。网口用网线连接可以上外网的路由器。

配置完USR-LG210-L-10参数，再用USB-RS232串口线接USR-LG206-L-H20的232串口，12V电源适配上电，配置USR-LG206-L-H20参数。

三、 阿里云平台参数配置：

LG210网关支持连接阿里云，在阿里云平台添加设备后获取证书，使用证书生成要连接阿里云所必须的相关参数即可连接，简单快捷，具备MQTT透传功能，并且使能SSL加密时，支持双向证书验证。支持多种接入方式，包括三元组信息接入，SSL接入。支持阿里公共实例。

1、 设备创建及上线

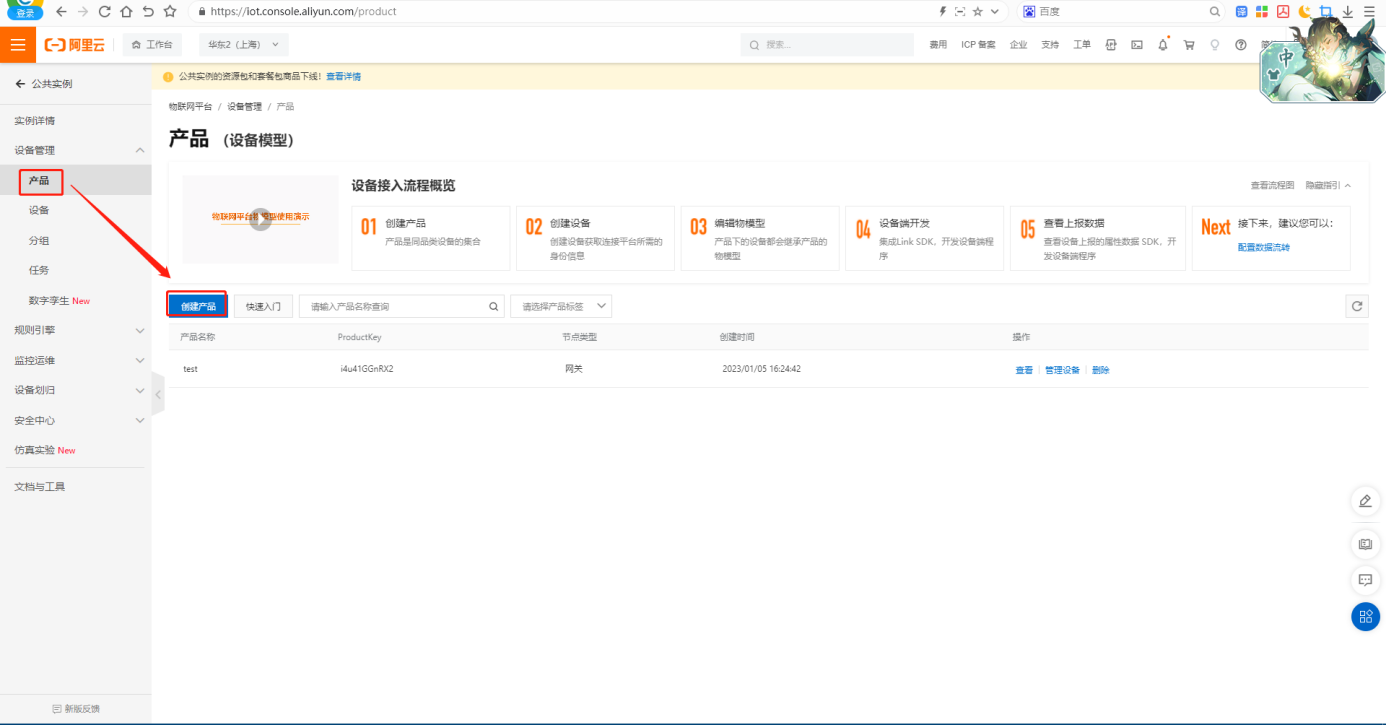

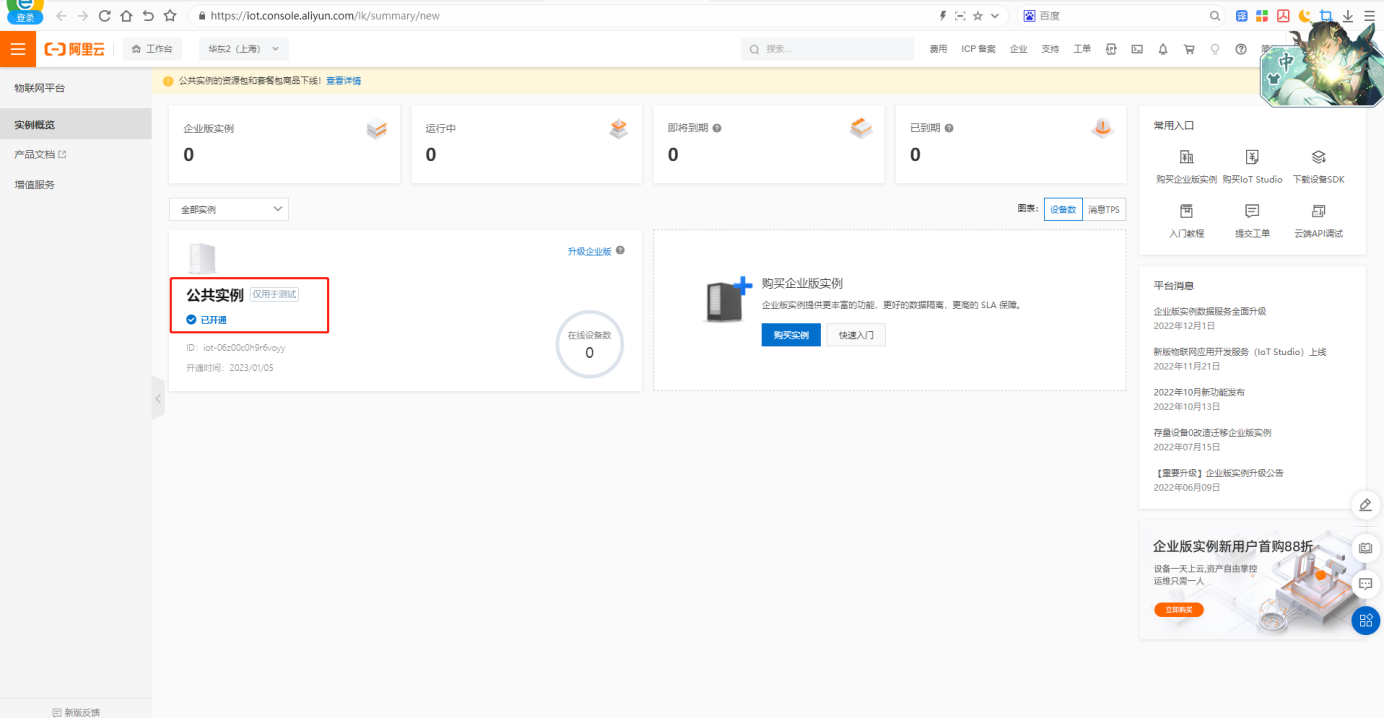

(1) 登陆阿里云平台，创建产品

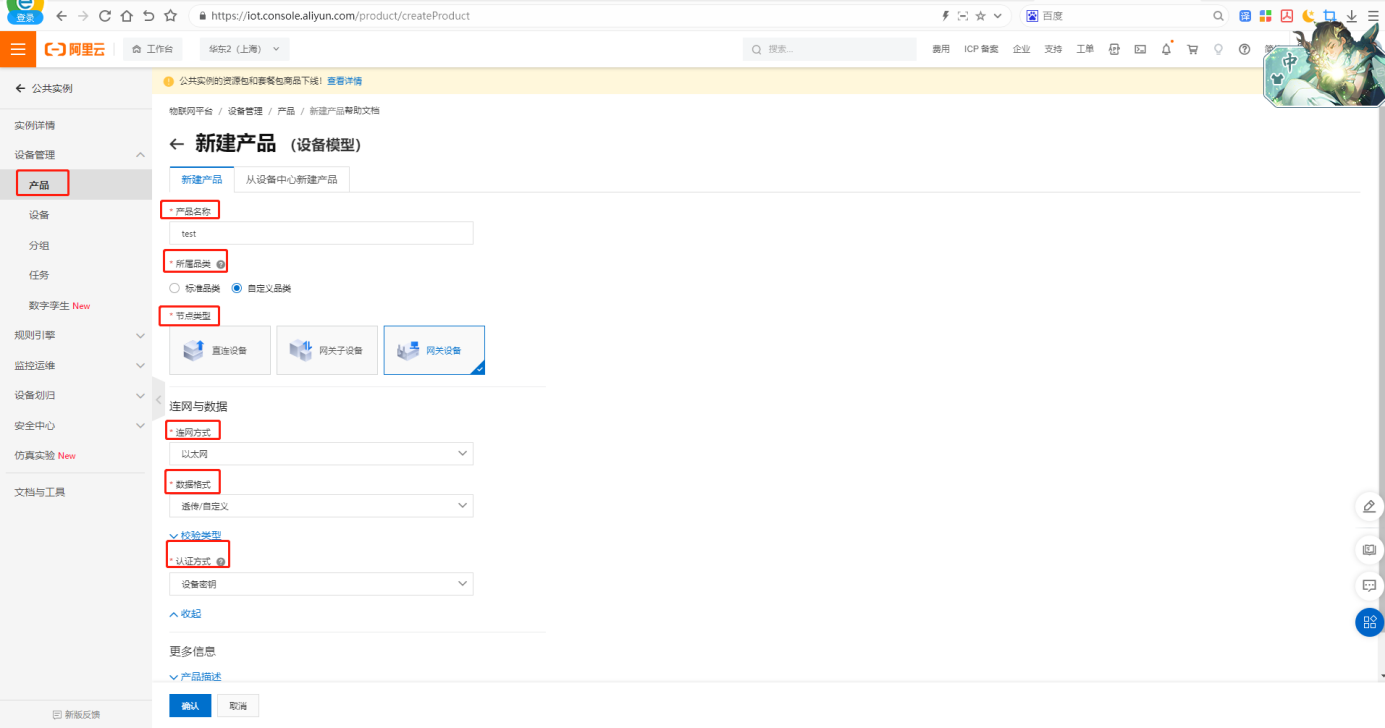

（2） 新建产品——填写产品名称——所属品类选择自定义品类——节点类型选择网关设备——联网与数据按照设备使用选择——数据格式选择透传——认证方式选择设备秘钥——点击确定，完成创建产品。

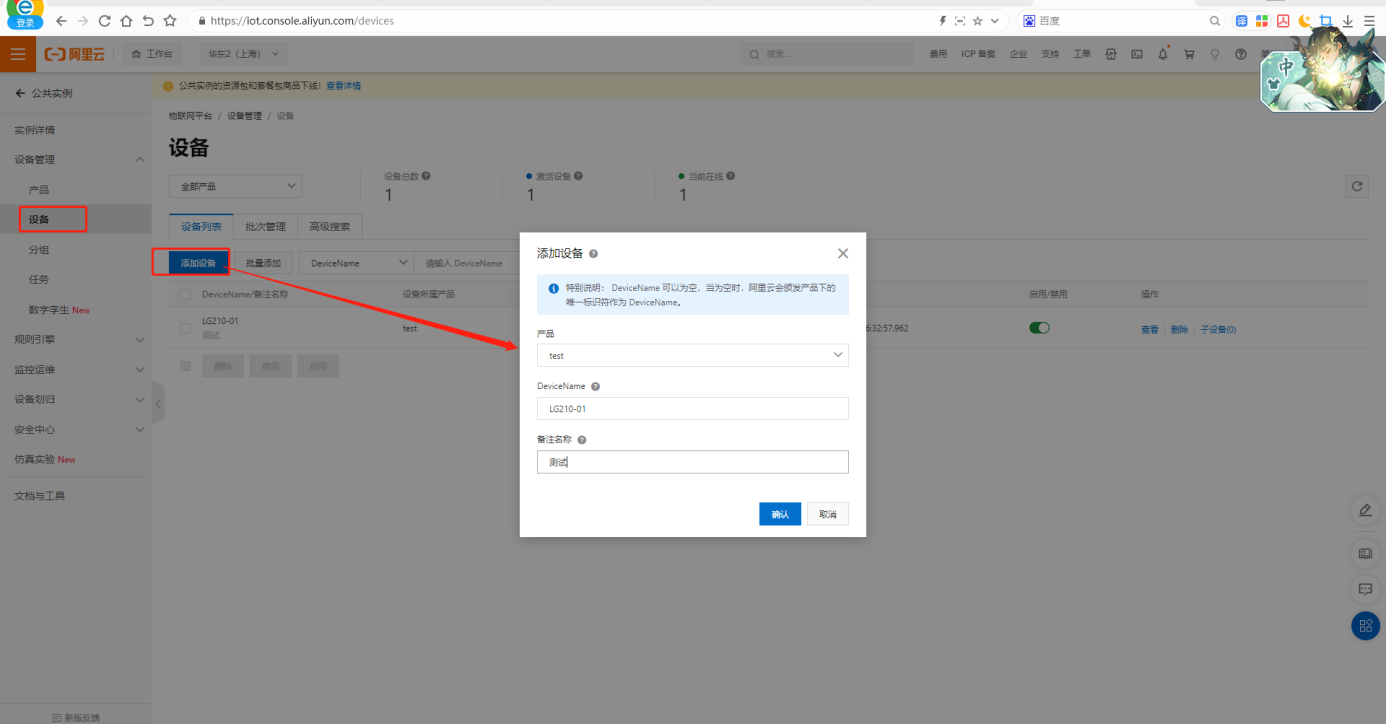

(3) 产品创建成功后，添加设备。

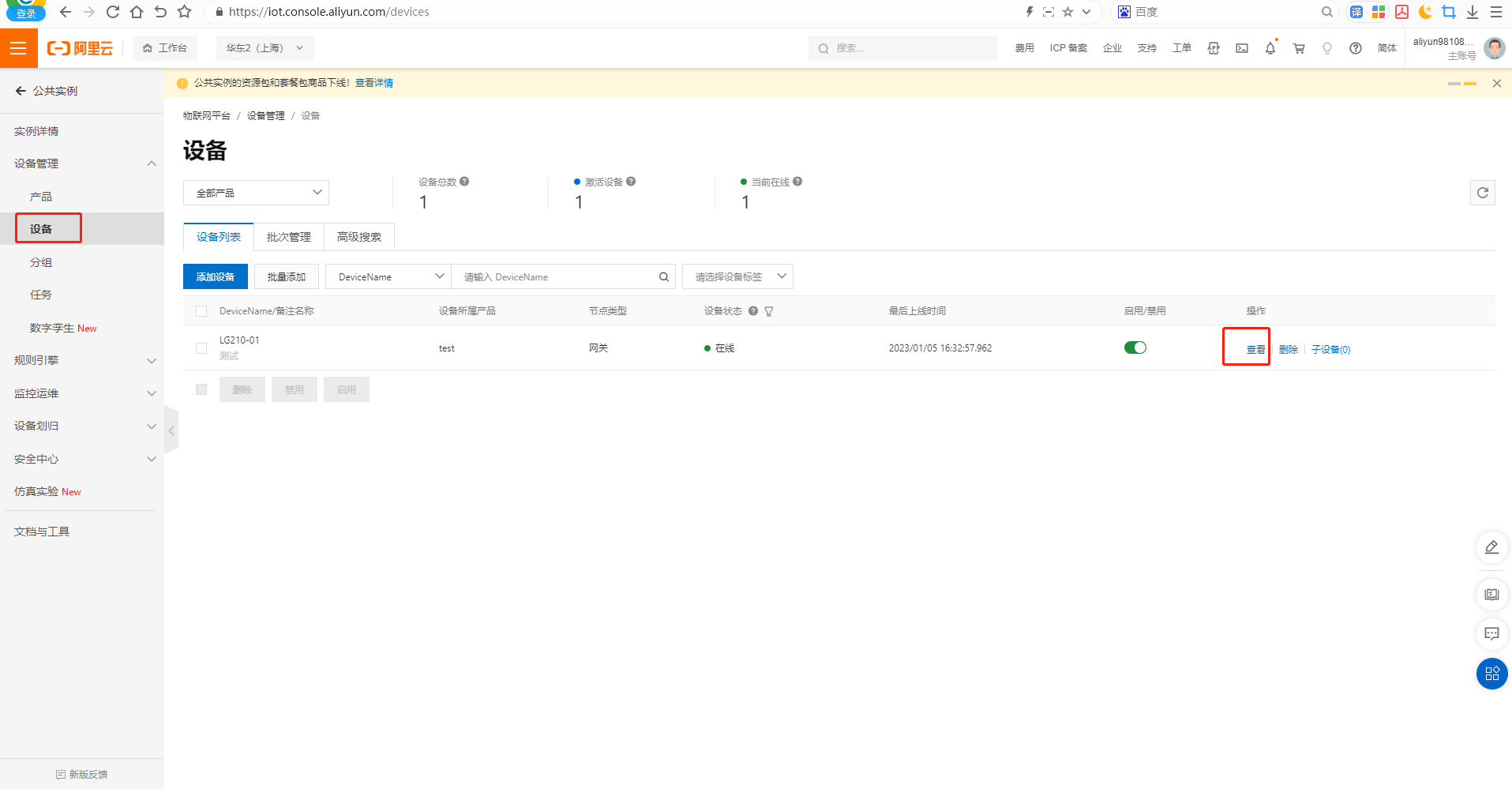

(4) 点击查看设备内容。

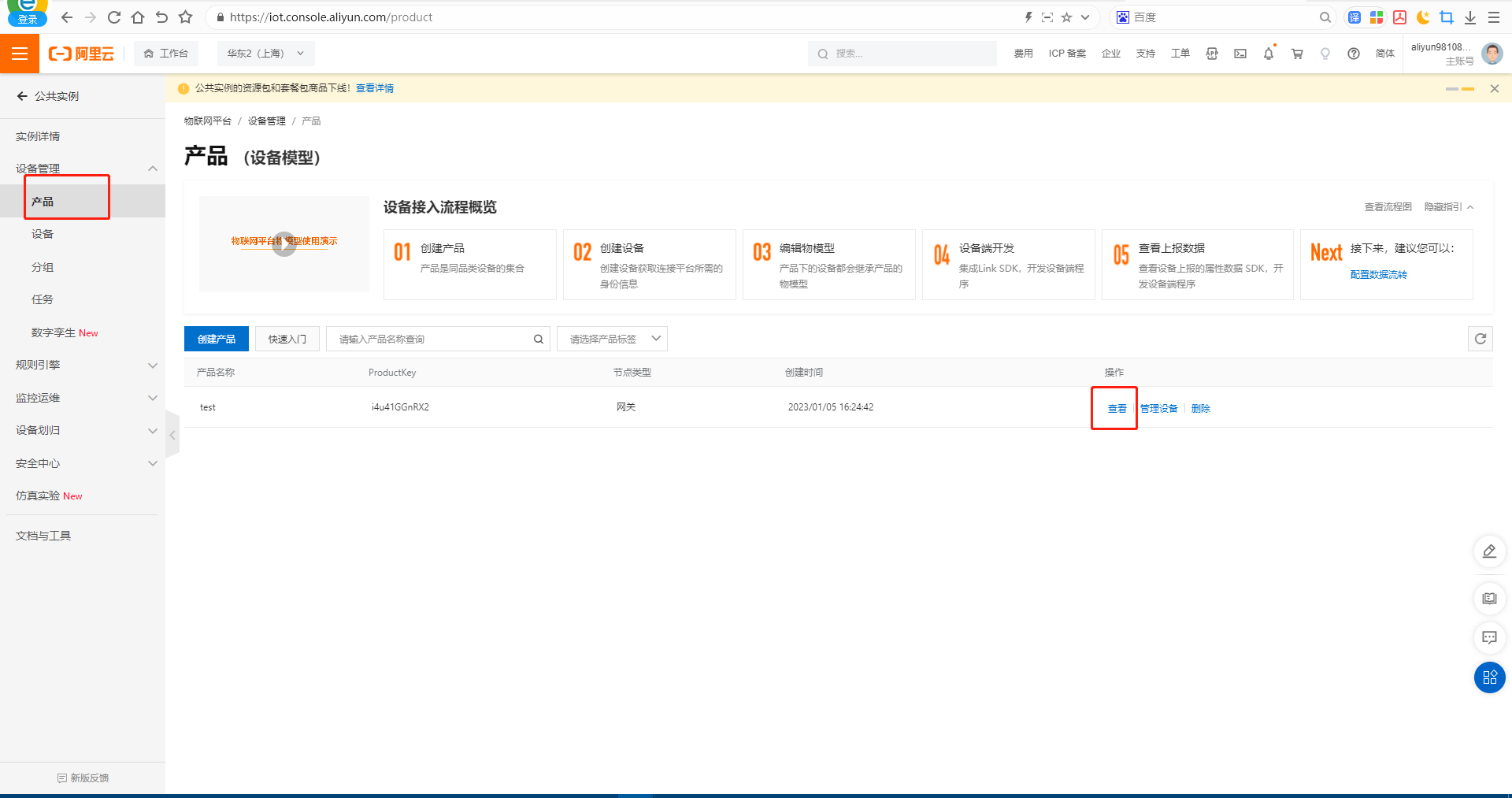

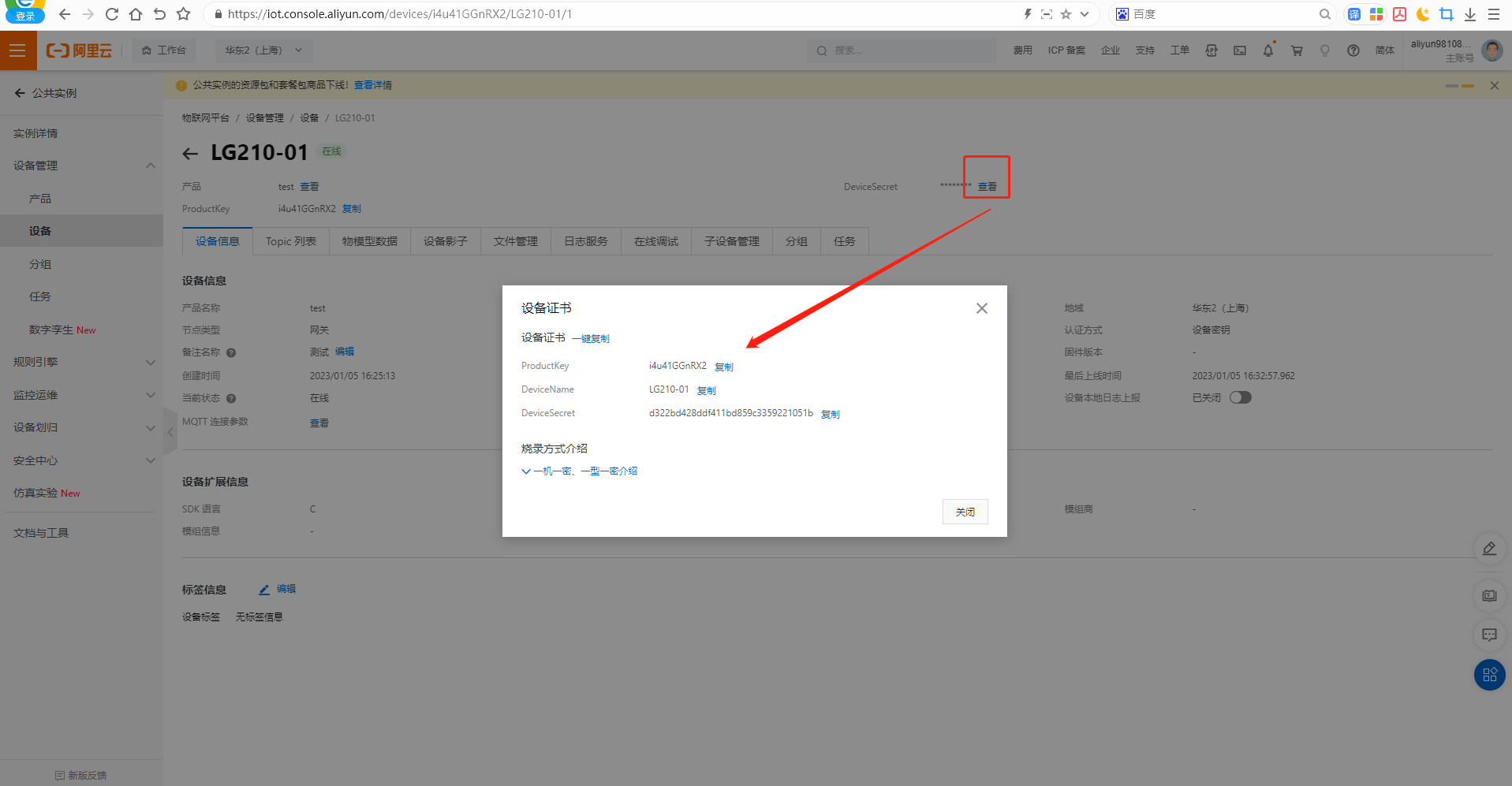

(5) 选择产品选项——点击查看；

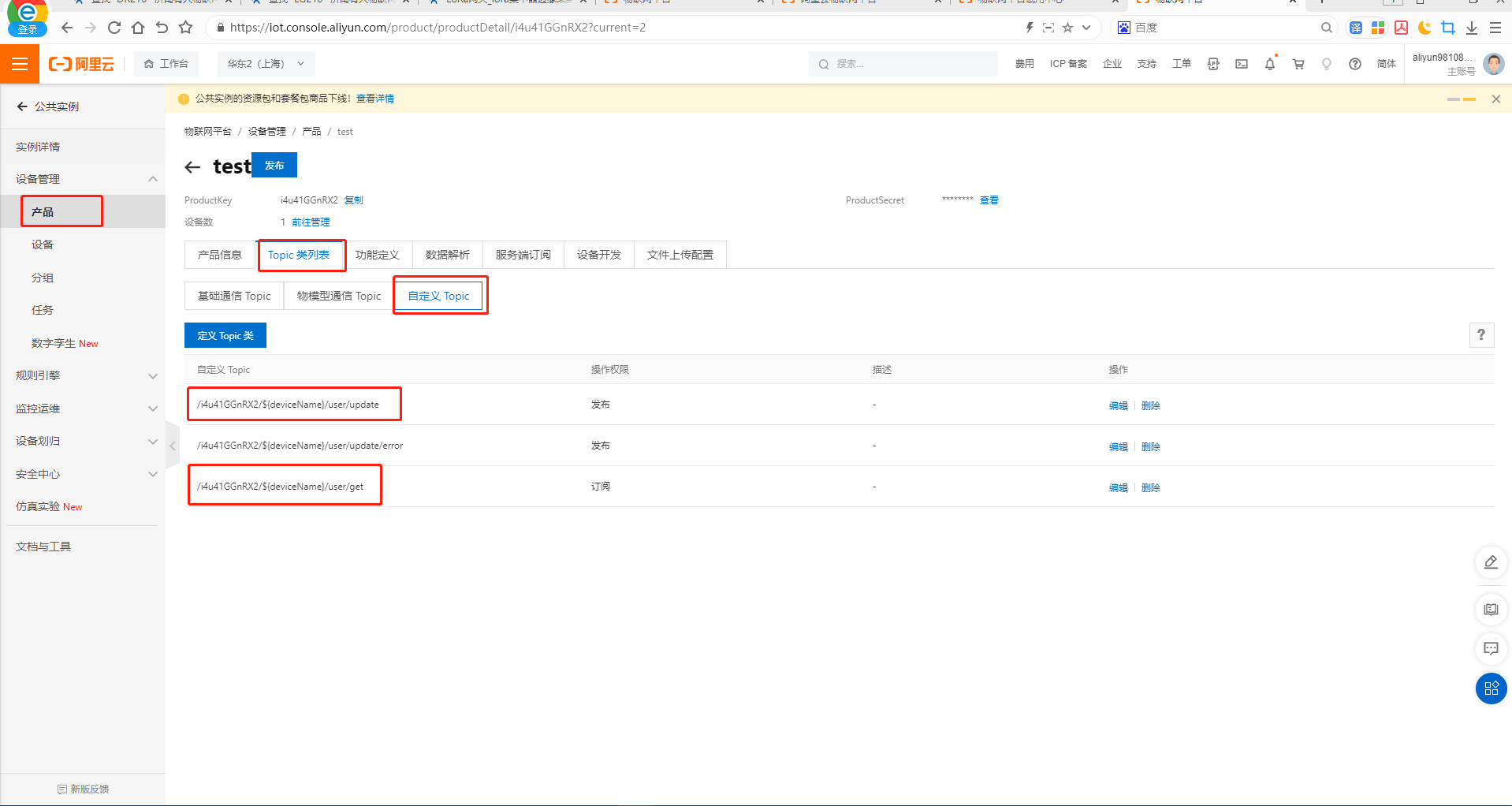

数据订阅测试：选择产品选项——Topice类列表——自定义Topice——将订阅的主题/a1QXeeT5bd1/${deviceName}/user/get填写到LG210网关订阅的主题配置中去（注意将主题中的${deviceName}替换为LG210-01(本产品的DeviceName)）；

数据发布测试：选择产品选项——Topice类列表——自定义Topice——将发布的主题/a1QXeeT5bd1/${deviceName}/user/update填写到LG210网关推送的主题配置中去（注意将主题中的${deviceName}替换为LG210-01(本产品的DeviceName)）；

四、 USR-LG210-L-10参数设置：

1、 USR-LG210-L-10参数设置

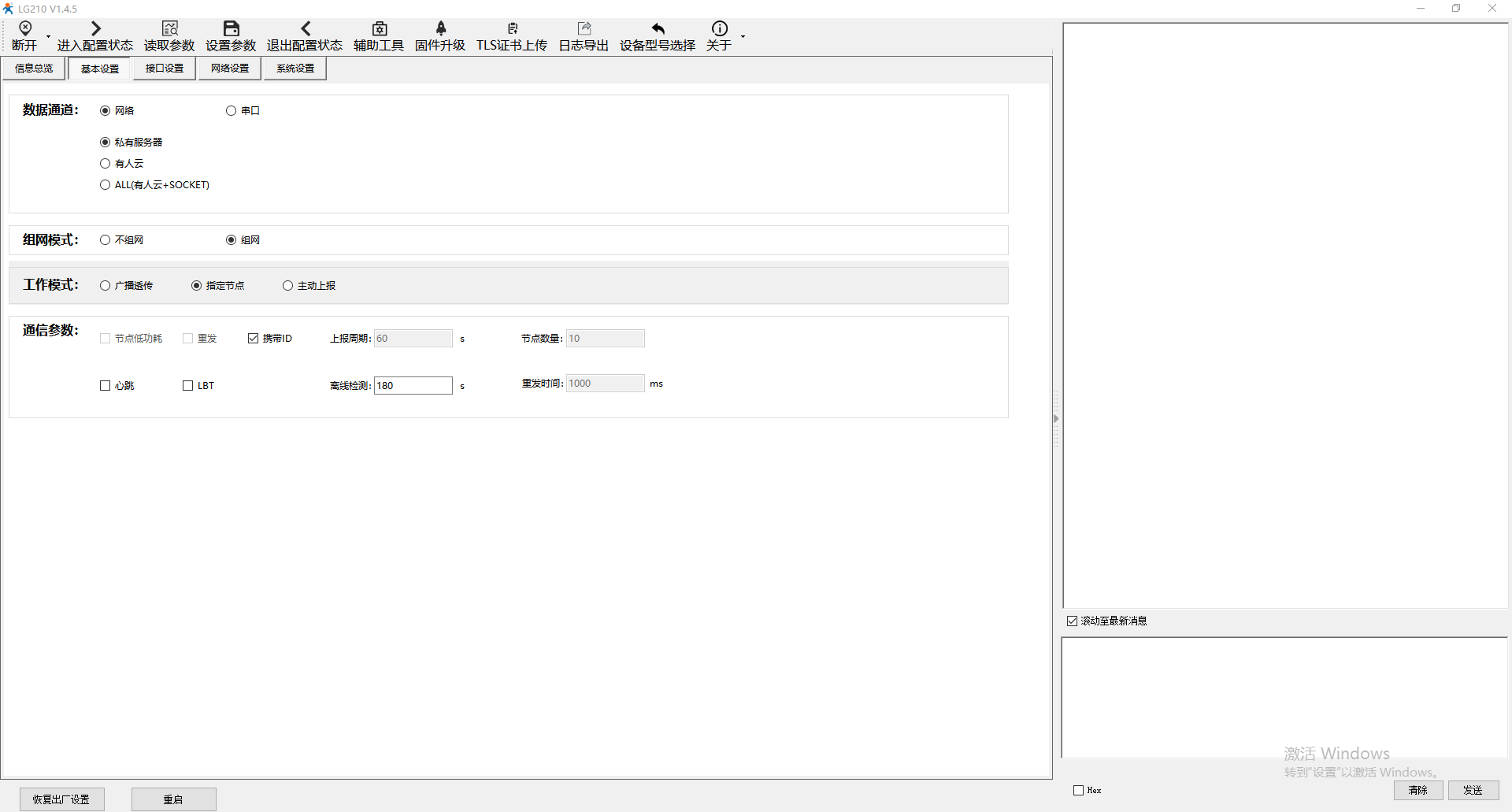

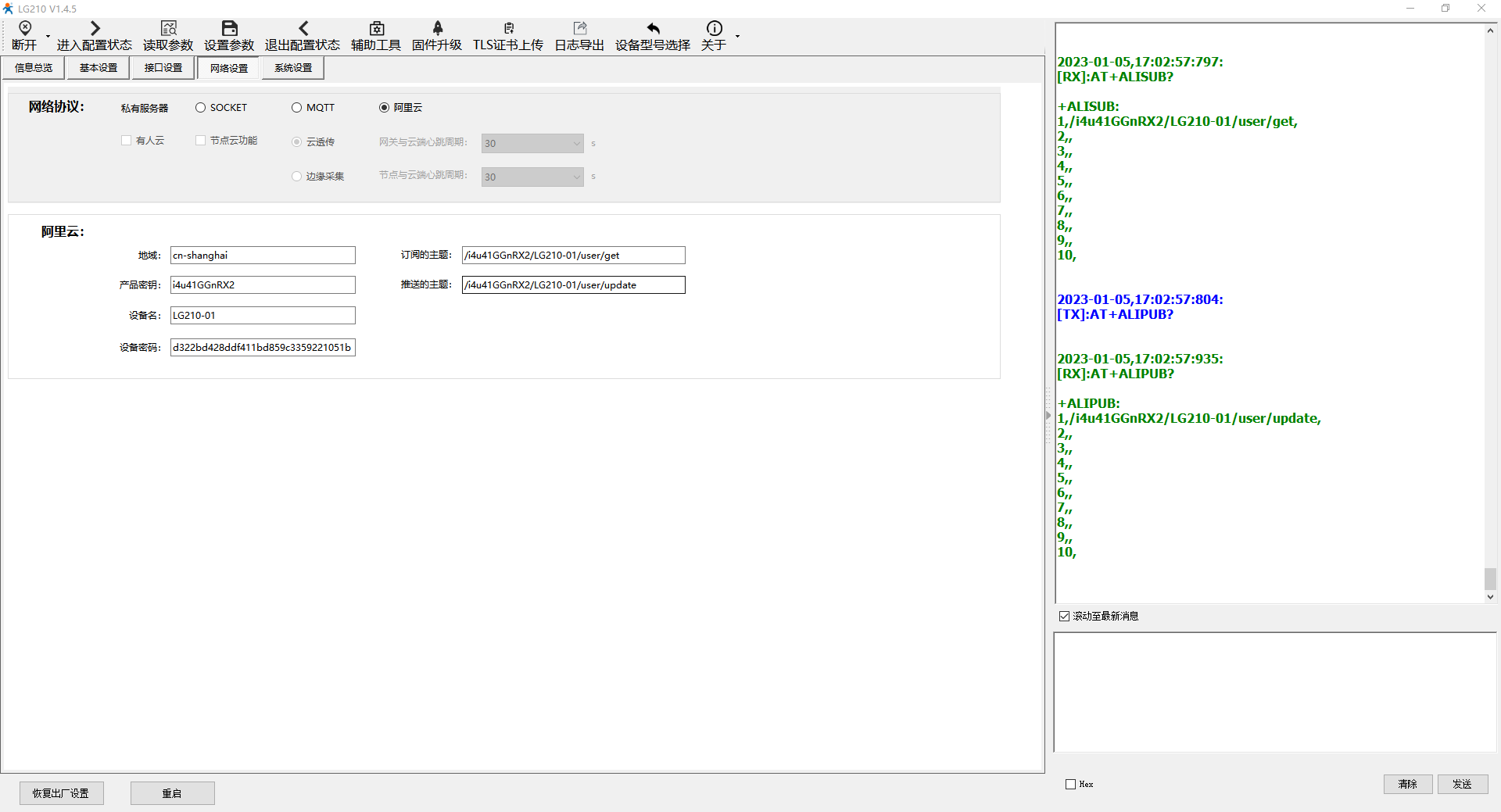

电脑打开USR-LG210-L-10的Lora设置软件V1.4.5，产品型号选择LG210，选择对应的串口线COM口号。进入配置状态，读取参数，数据通道选择网络通讯、私有服务器，组网模式组网，工作模式指定节点，通信参数选择携带ID

LG210网关的地域代码填写为cn-shanghai；产品密钥填写框内填写阿里云平台的ProductKey；将设备名称填写框内的内容填写阿里云平台的DeviceName，设备密码填写框内填写阿里云平台DeviceSecret，点击保存重启设备；可从阿里云平台复制填写。

2、 点击设置参数，设置参数之后，再点击重启。

五、 USR-LG206-L-H20参数设置：

1、 USR-LG206-L-H20参数设置

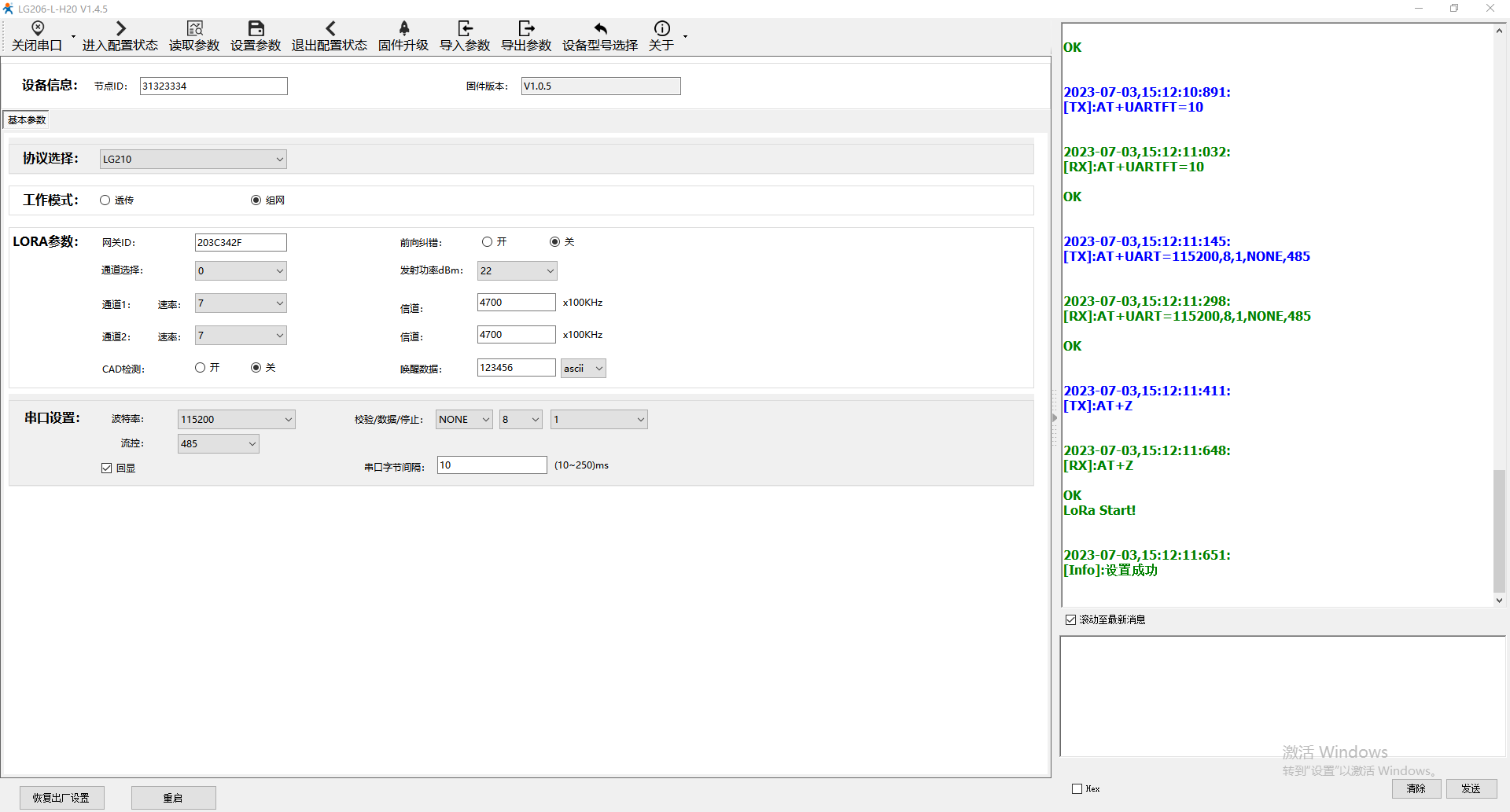

电脑打开USR-LG206-L-H20的Lora设置软件V1.4.5，产品型号选择LG206-L-H20，选择对应的串口线COM口号，点击进入配置状态，读取参数，更改节点ID为：31323334 协议选择：LG210，工作模式：组网，网关ID和LG210网关ID保持一致，通道1和通道2的速率信道和LG210一致。

2、 点击设置参数，自动保存重启。

五、 功能调试测试：

1、 数据订阅测试

数据订阅测试：选择产品选项——Topice类列表——自定义Topice——将订阅的主题/a1QXeeT5bd1/${deviceName}/user/get填写到LG210网关订阅的主题配置中去（注意将主题中的${deviceName}替换为LG210-01(本产品的DeviceName)）；

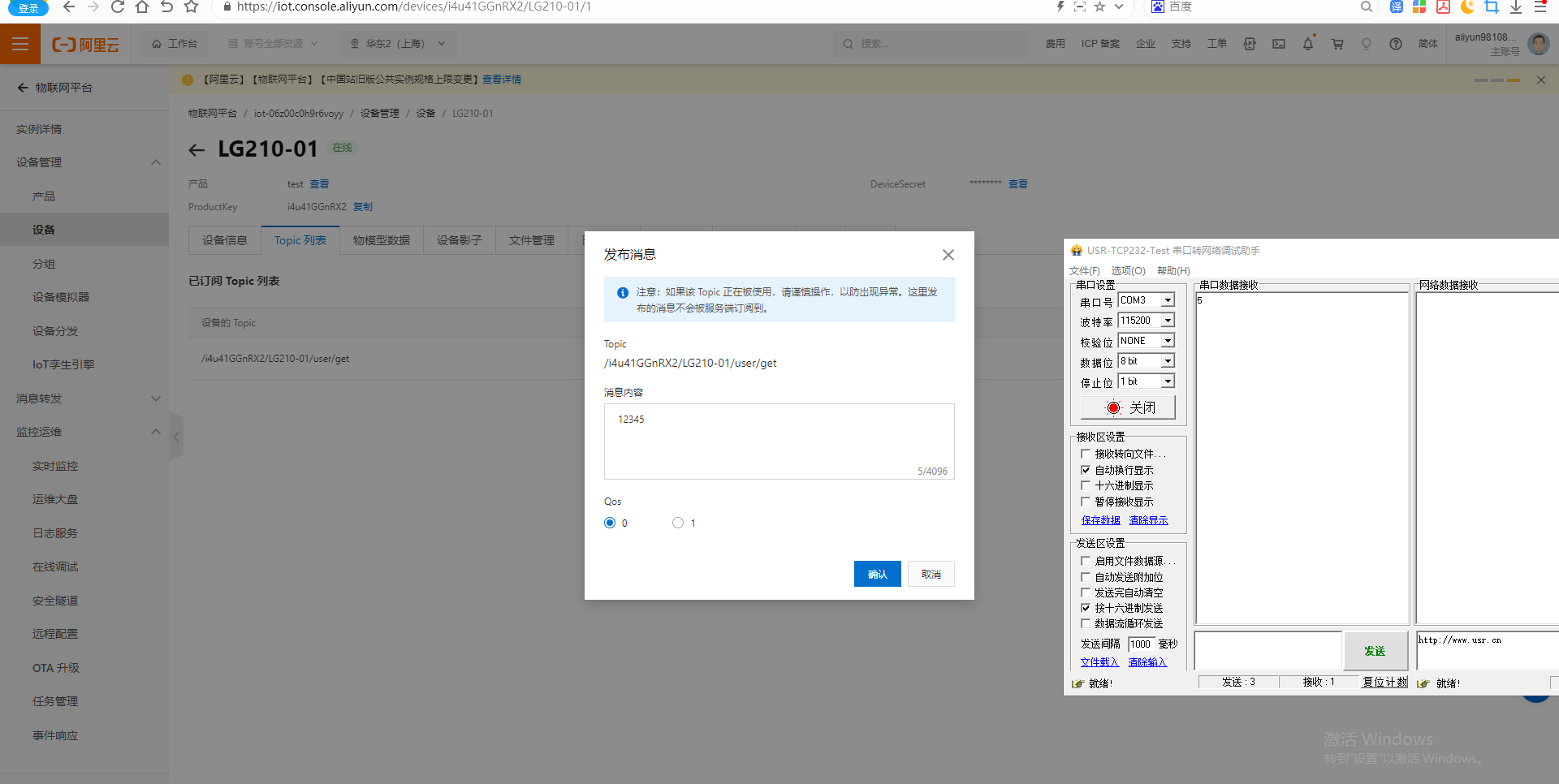

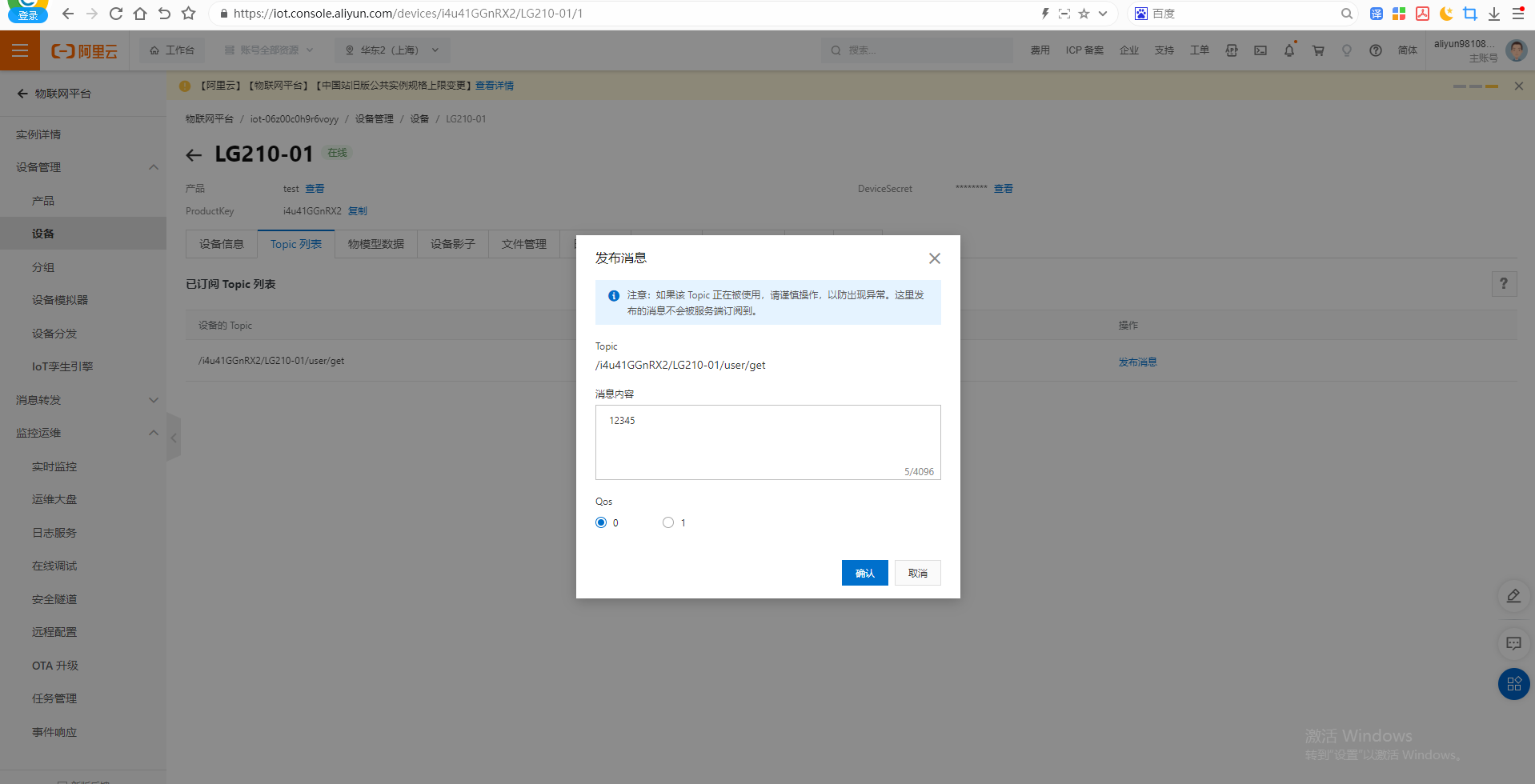

使用阿里云平台发布的消息（消息格式：节点ID+有效数据），已被LG210订阅到，并通过LORA无线传输至节点设备串口端。

2、 数据发布测试

数据发布测试：选择产品选项——Topice类列表——自定义Topice——将发布的主题/a1QXeeT5bd1/${deviceName}/user/update填写到LG210网关推送的主题配置中去（注意将主题中的${deviceName}替换为LG210-01(本产品的DeviceName)）；

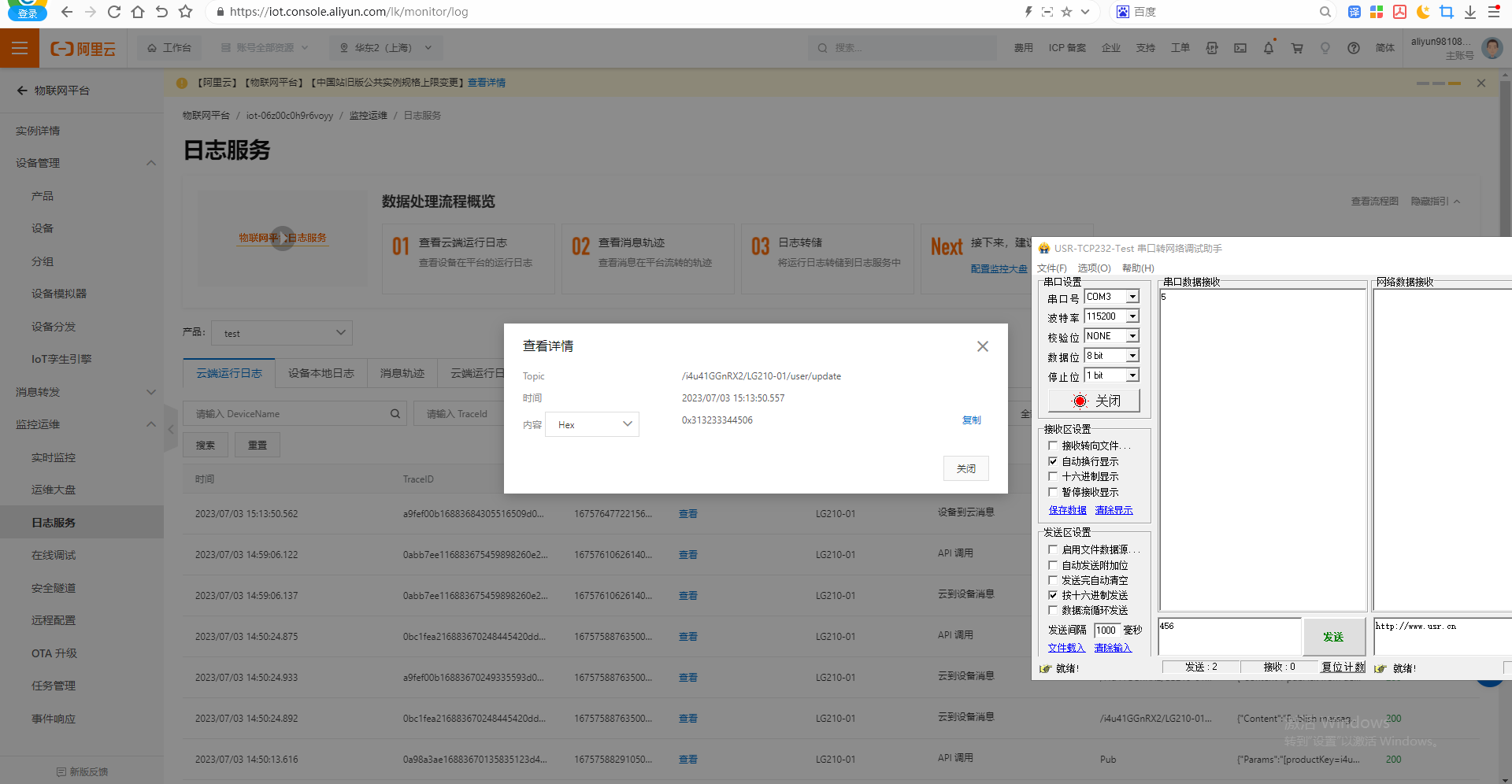

节点设备使用串口助手发送数据，发送完成之后，我们在阿里云平台可以通过日志服务看到设备到云的数据。

六、 测试结论：

USR-LG210-L-10连接阿里云平台公共实例，功能正常，使用LORA节点USR-LG206-L-H20配合USR-LG210-L-10测试发布和订阅正常。

撰写人：霍晴
