二、密码配对功能验证介绍

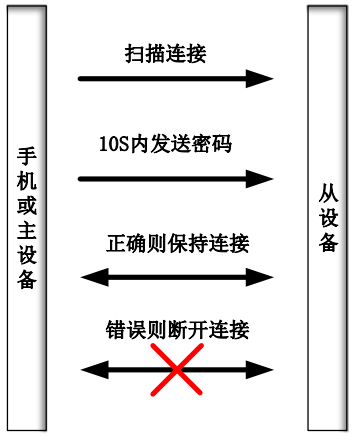

WH-BLE105 为保证设备的安全性，提供了密码配对机制，此功能需要使用 AT 指令进行开启，当此功能开 启后，如果手机等设备搜索到该模块并进行连接时，需要在 10S 内通过透传 Service 的 Write 服务先写入 6 位数 的密码后才可以保持连接，并且进行数据的传输。如果密码输入错误或者超时都会将该设备断开连接。如果使用我们的主设备连接我们的从设备，只需要在连接建立后通过主设备的串口发送 6 位数的密码后开始通讯。

三、参数配置

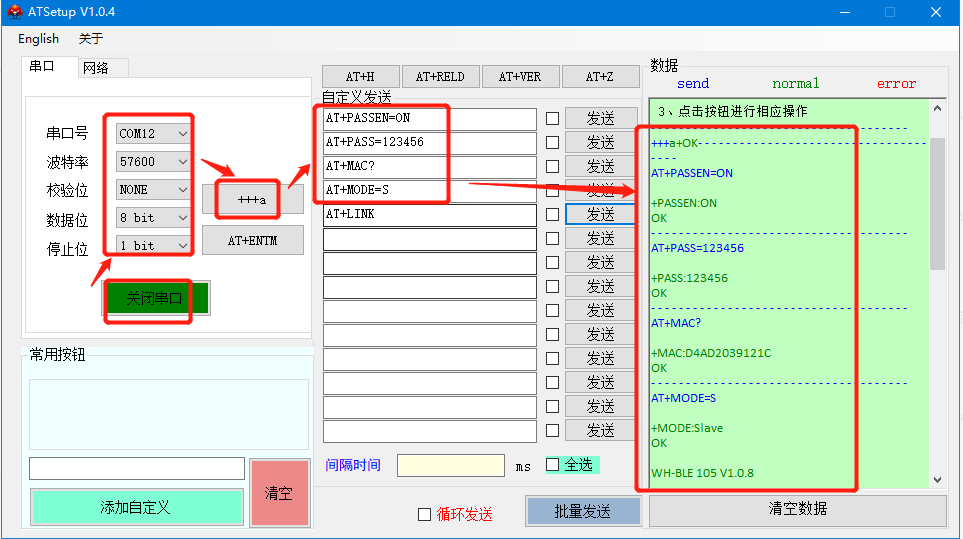

1、模块焊接在EVK评估板上供电，串口接232转usb到电脑，在设备管理器上会生成一个com12口，打开AT指令设置软件，打开蓝牙模块默认的参数：波特率 57600、无校验、8 位数据位、1 位停止位。 点击“+++a”，返回“+ok”后，说明模块进入AT指令模式，可以发送AT指令设置参数。
AT+PASSEN=ON 开启密码匹配功能

AT+PASS=123456 配置密码

AT+MAC? 查询蓝牙MAC地址

AT+MODE=S 设为从设备模式

蓝牙配置工作模式后会自动退出配置状态并重启，可以把工作模式配置放在最后一步进行。

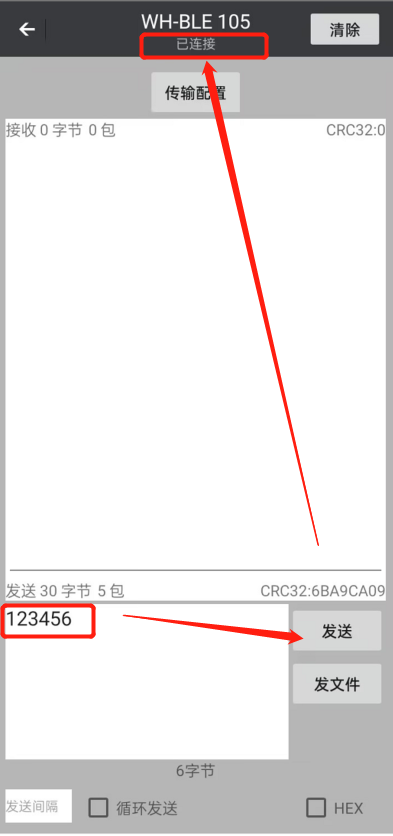

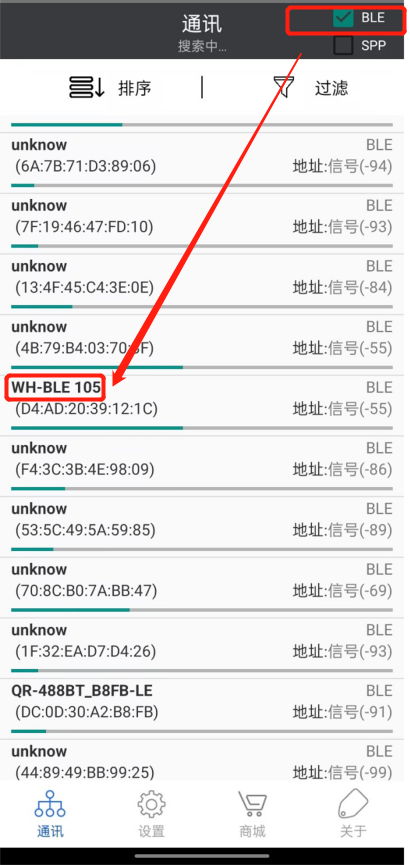

2、打开手机下载FeasyBlue蓝牙app，点击右上角BLE模式，搜索蓝牙WH-BLE105，点击连接。10秒内发送密码123456，建立连接。

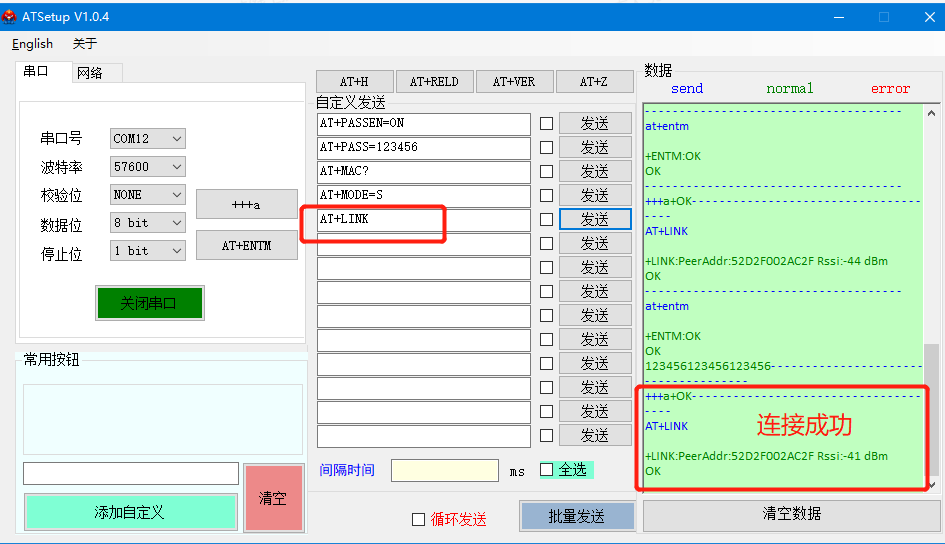

3、可以通过发送AT指令 AT+LINK查询蓝牙连接状态

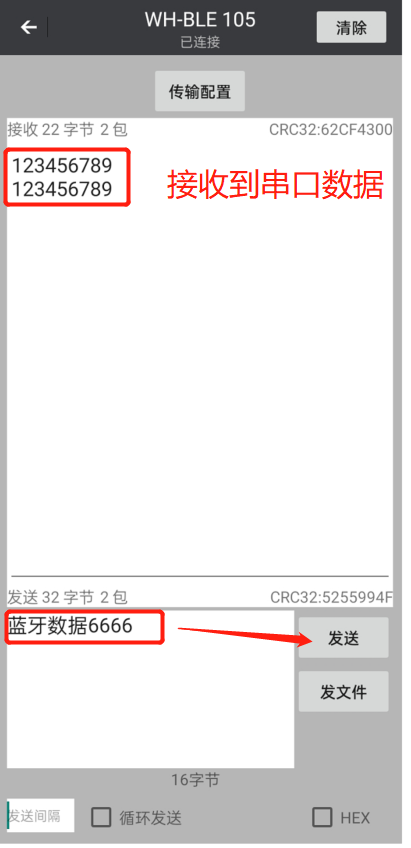

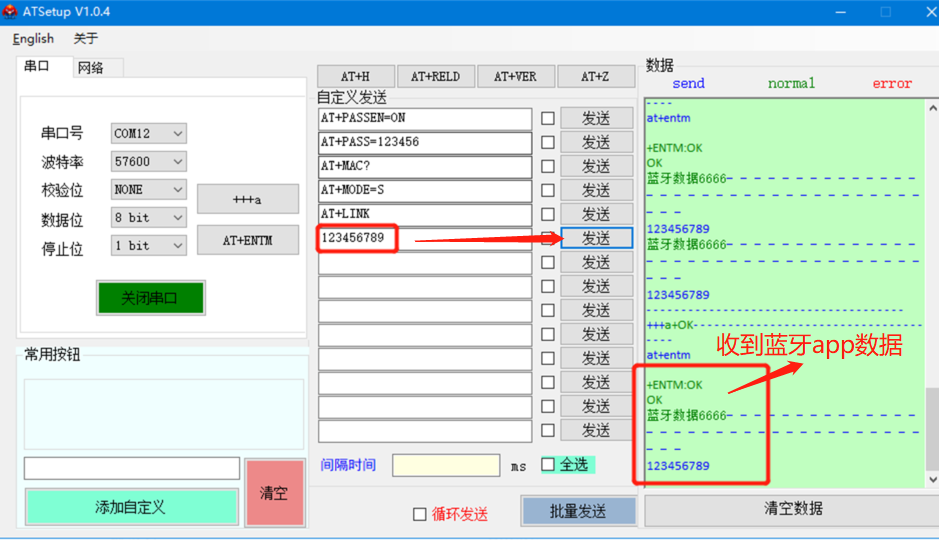

4、查询蓝牙连接成功后，点击AT+ENTM进入通信状态下，可以互相发数据测试互通。

撰写人：史玮
