一、资料下载
1、DR302说明书：https://www.usr.cn/Download/1055.html
2、DR302使用手册：https://www.usr.cn/Download/887.html
3、DR302设置软件：https://www.usr.cn/Download/257.html
4、DR302 AT指令集：https://www.usr.cn/Download/1330.html
二、准备工作
1、USR-DR302产品 数量2个
2、电源适配器 12V 数量2个
3、网线2根
4、电脑 数量1台
三、连接框图
终端串口设备（比如：传感器）--DR302--有人云平台---DR302----上位机
说明：本案例中，串口设备以及上位机均用串口调试助手软件模拟来测试
硬件连接：两个DR302分别采用12v电源适配器供电，串口端分别使用usb转485的串口线连接电脑。两个设备的网口接入同一个可以上外网的路由器。电脑也连接同一个路由器 。
四、准备工作

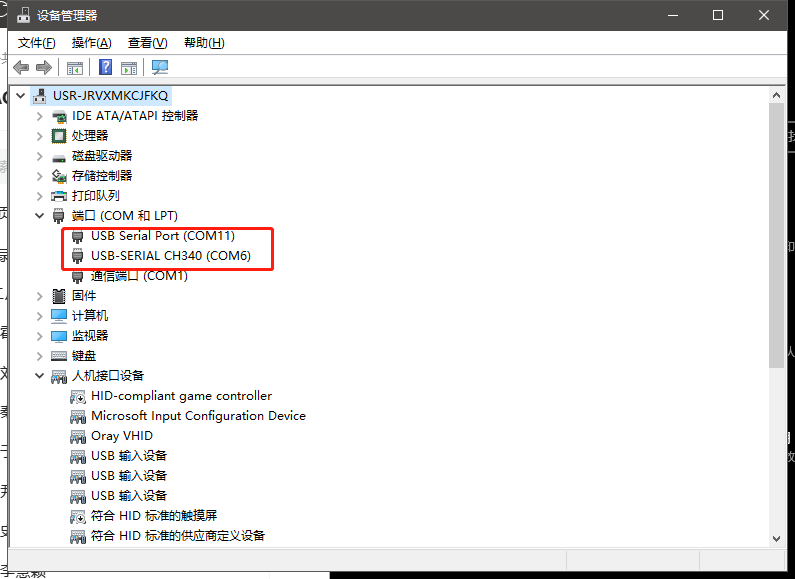

电脑鼠标点击计算器管理，右击，点开设备管理器，点击端口，查看接USR-DR302链接RS485串口线COM口号。

五、参数配置

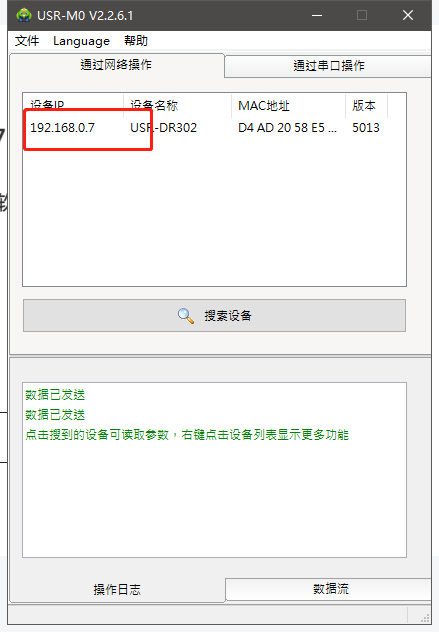

1、下载并打开DR302的设置软件，点击搜索，此时可以看到设备默认ip地址：192.168.0.7。双击ip地址在右侧可以看到参数配置界面。

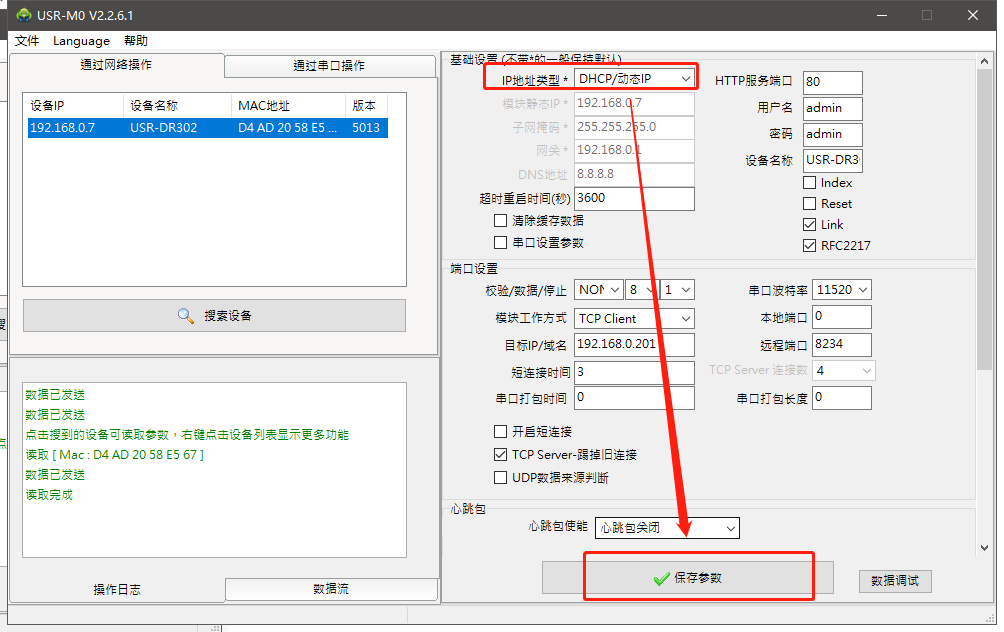

2、将设备的静态ip地址改为dhcp动态获取，保存参数重新搜索之后，可以看到路由器给设备分配的ip
3、使用有人云的通信证登录有人云平台（http://cloud.usr.cn/），如果是首次使用，需要先注册一个通行证

4、在网关管理--网关列表---右上角位置点击添加。

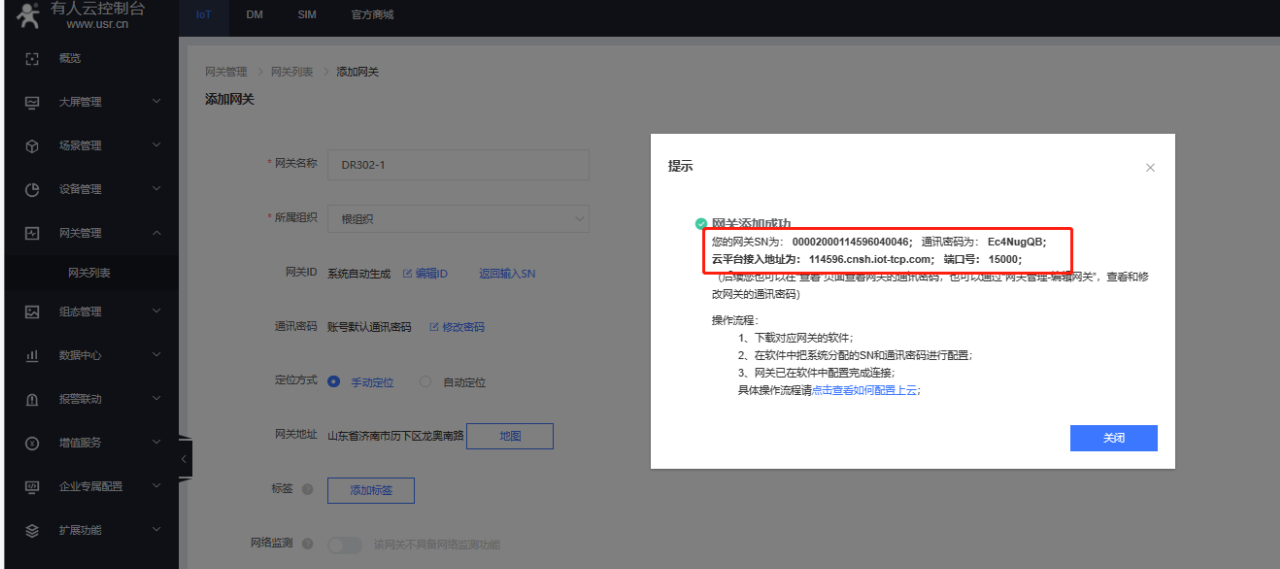

5、网关名称以及网关所属组织可以自定义，sn以及imei不需要填写，开启数据透传之后点击保存，即可看到有人云平台生成的接入地址、端口号、设备ID以及通讯密码。

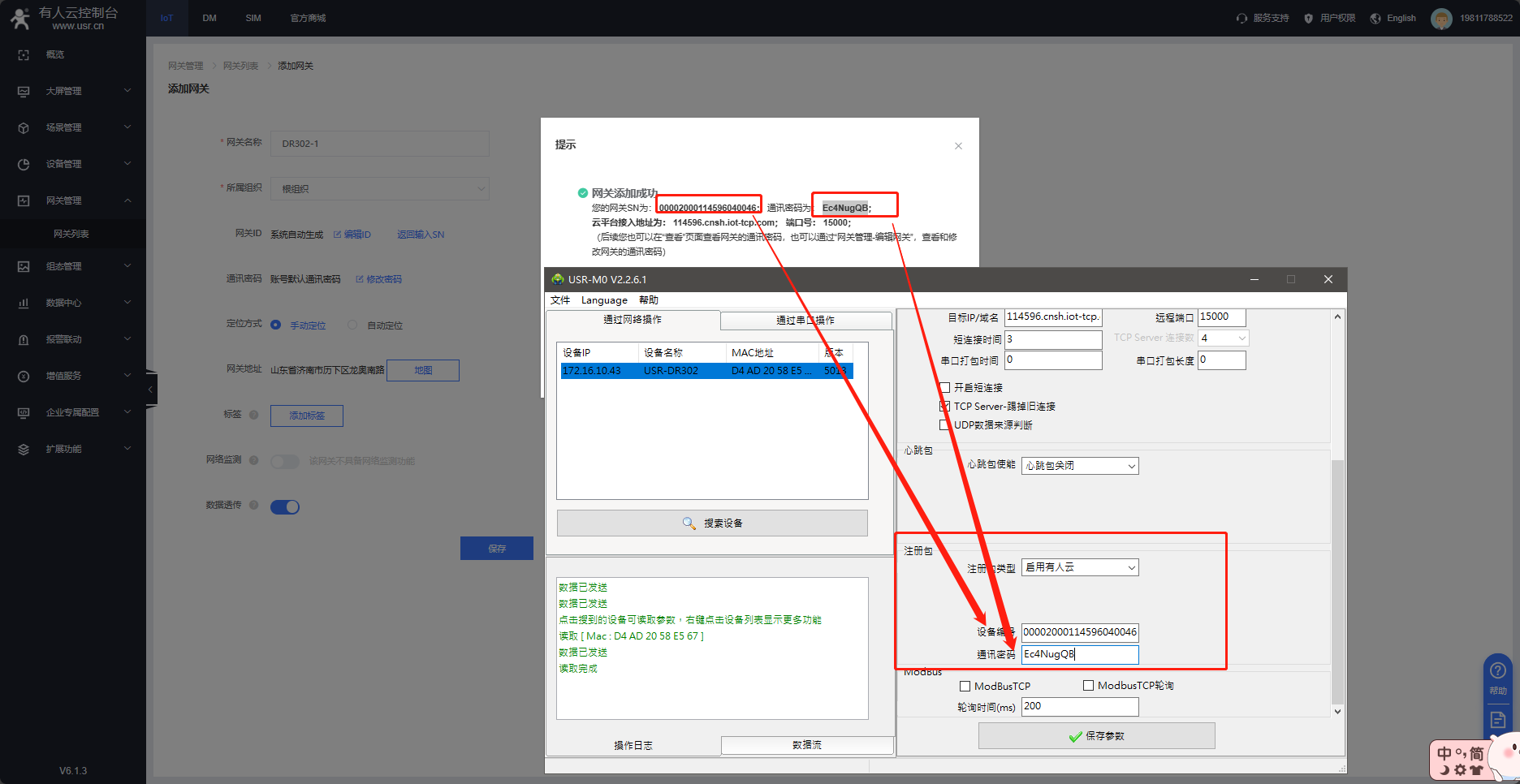

6、将有人云平台生成的接入地址、端口号、设备ID以及通讯密码配置到DR302的设备内部。

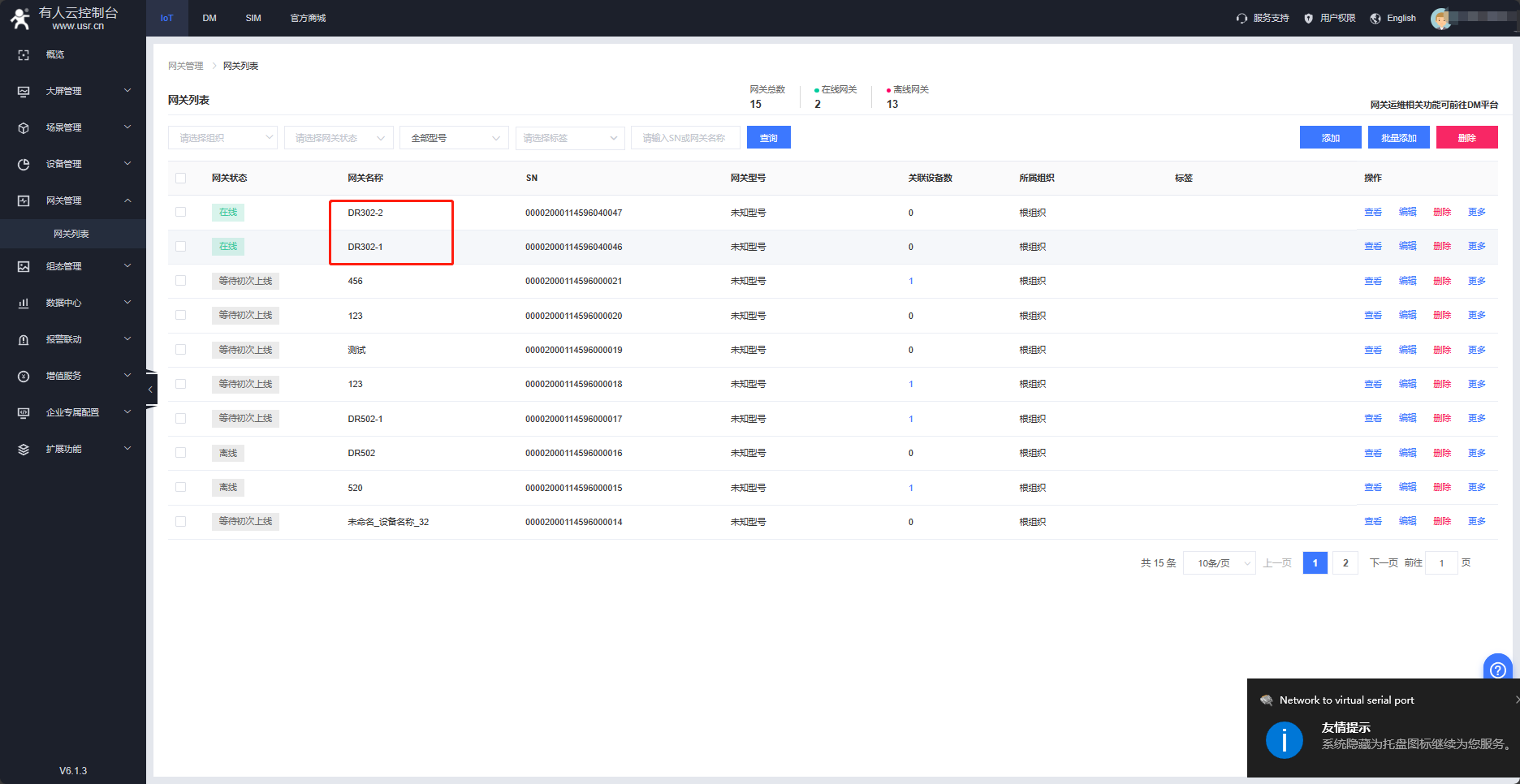

7、按照上述方式点击保存后可以看到两个DR302在有人云平台上线。

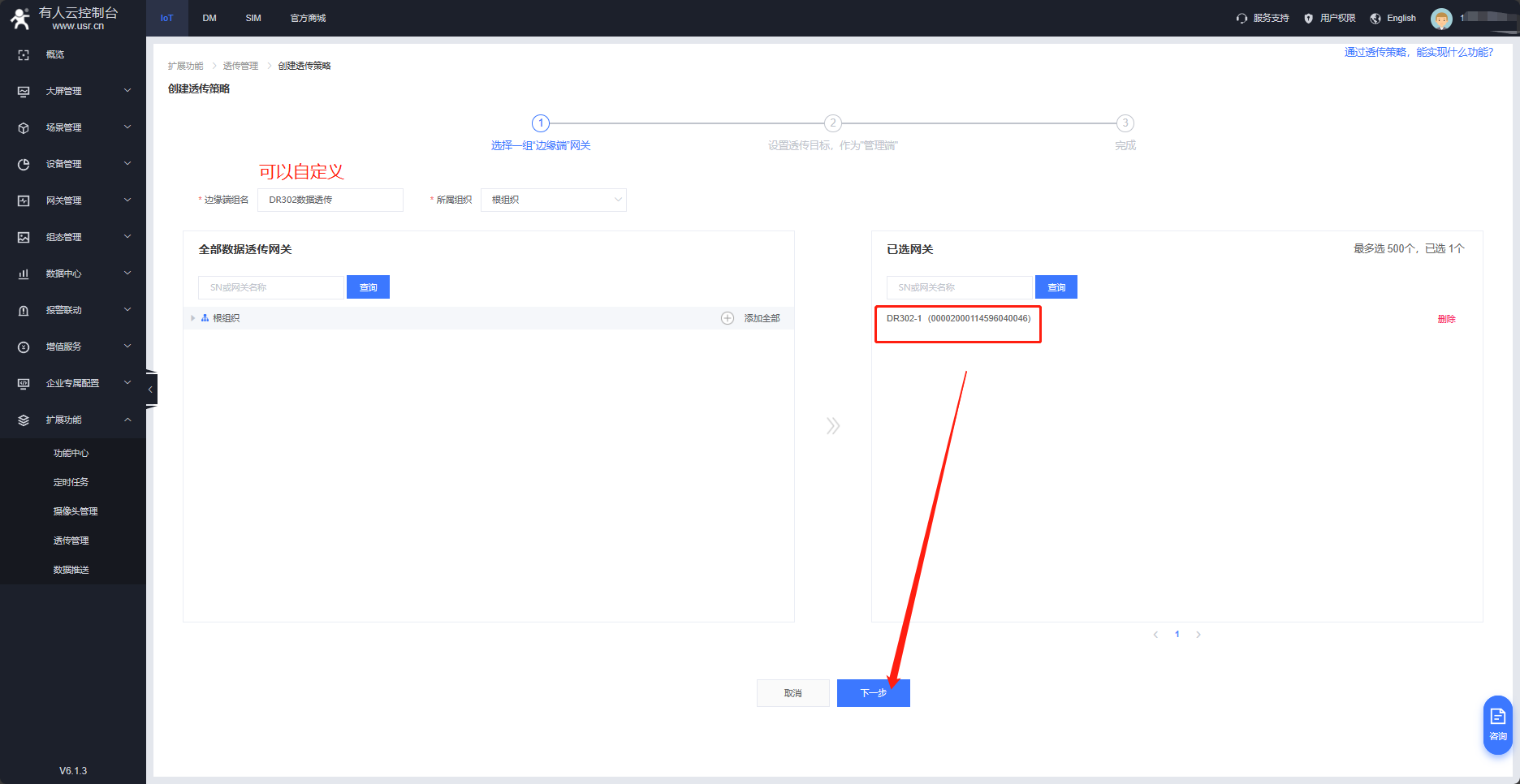

8、在有人云平台扩展功能启用透传管理，创建透传策略。

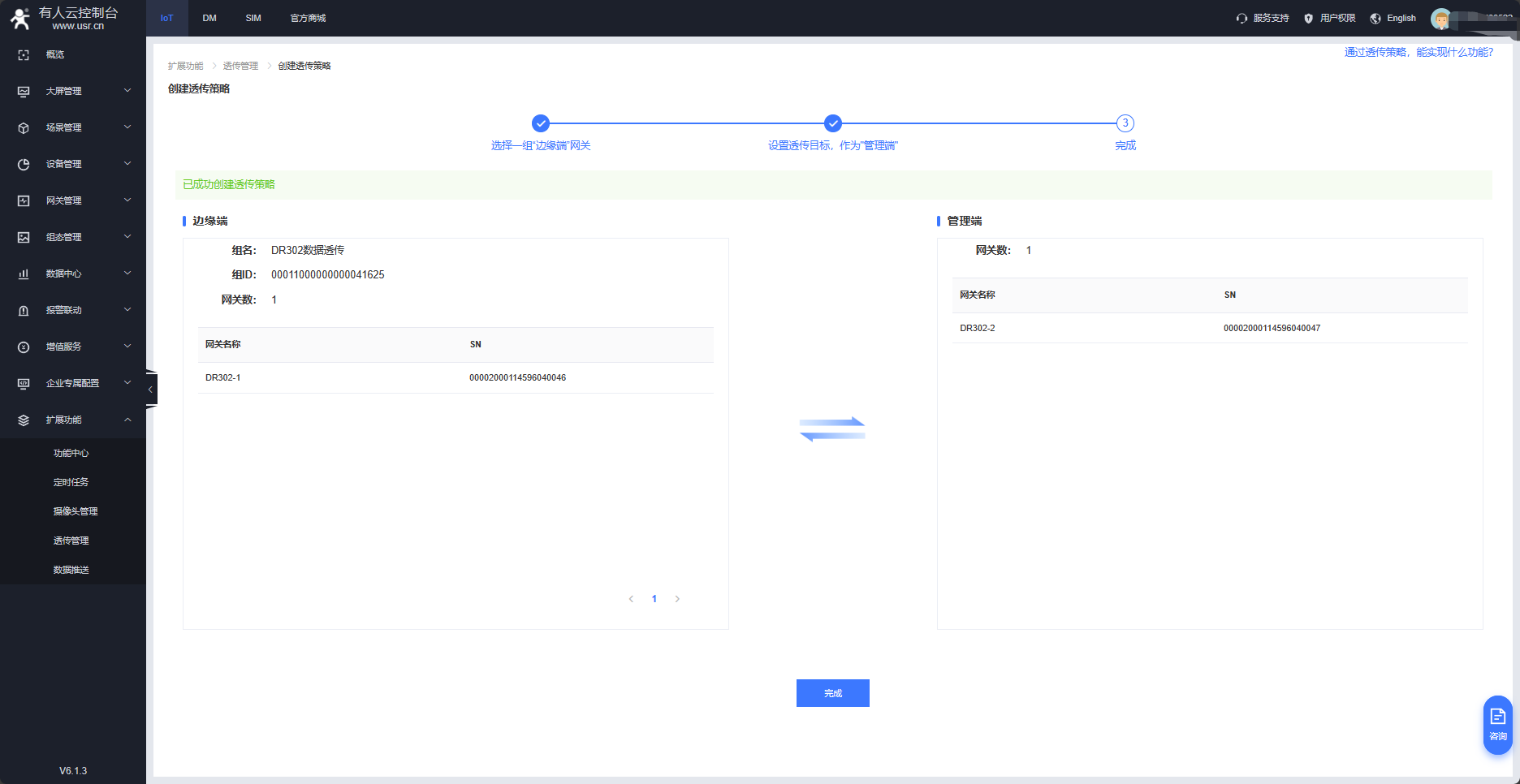

9、点击确定创建后可以看到一个设备作为边缘端，一个设备作为管理端，此时数据透传策略已经搭建完成。

六、数据测试

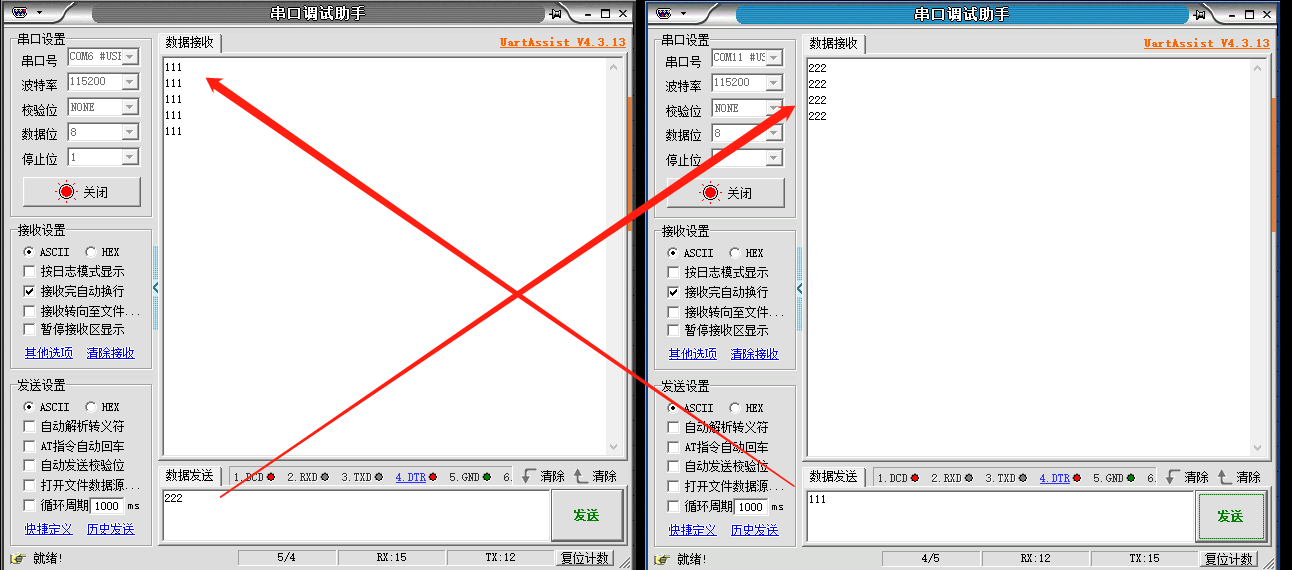

打开两个串口调试助手来模拟两个串口设备，例如：com6模拟串口传感器。com11模拟串口上位机。测试结果如下：

撰写人：huoqing
