一、资料下载

1、USR-N5X0说明书：https://www.usr.cn/Download/1159.html

2、USR-N5X0设置软件：https://www.usr.cn/Download/383.html

二、准备工作

1、USR-N520产品 数量1个

2、电源适配器 12V 数量1个

3、电脑数量1台|
4、232或者485转usb线 数量1条
5、测试用的mqtt服务器：
服务器地址：mqtt.usr.cn
端口：1883

用户名：usr.cn

密码：usr.cn

客户端 ID：自定义
三、连接框图

485转usb（Modbus Slave）-----USR-N520------MQTT 服务器--------MQTT客户端

说明：本案例中，串口设备用电脑端的Modbus Slave软件模拟串口从机来测试
四、测试步骤
1、USR-N520-H7产品，232转usb线接到520的232口，注意tx和rx交叉接线，USB头插入电脑USB口。N520网口选择一个网口通过网线连接可以访问互联网的路由器。检查所有连接无误后，给N520用12V电源适配器供电。

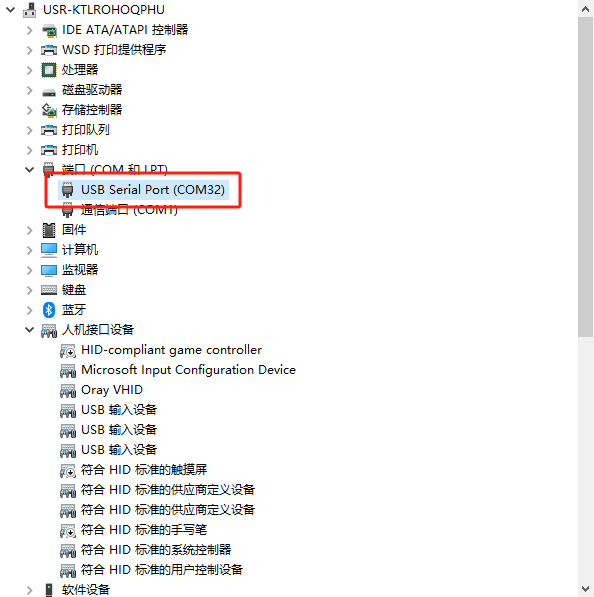

2、检查USR-RS232串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS232串口线的COM口号，有人测试电脑是com32

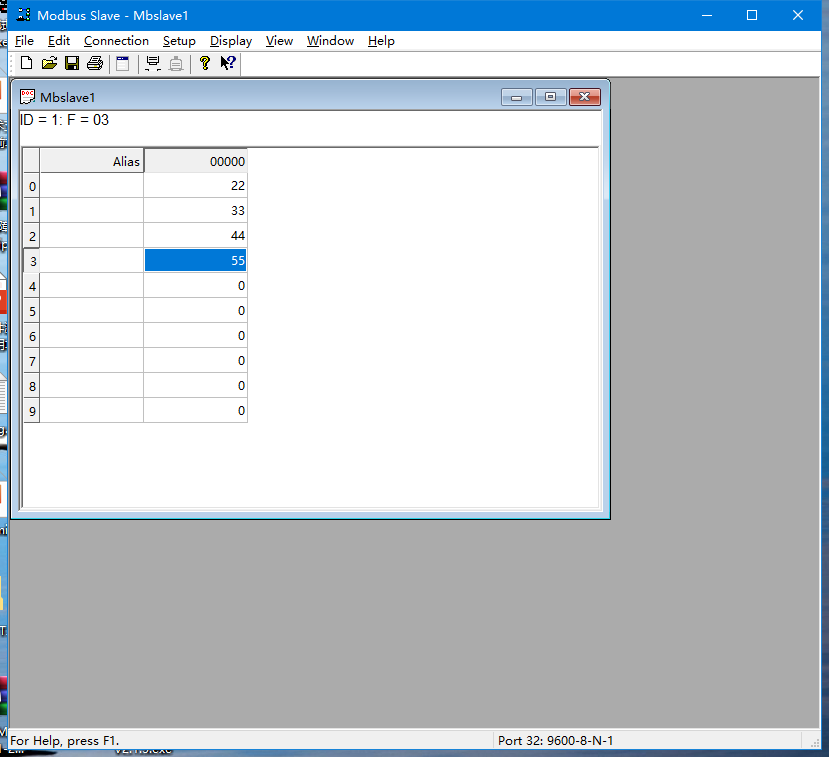

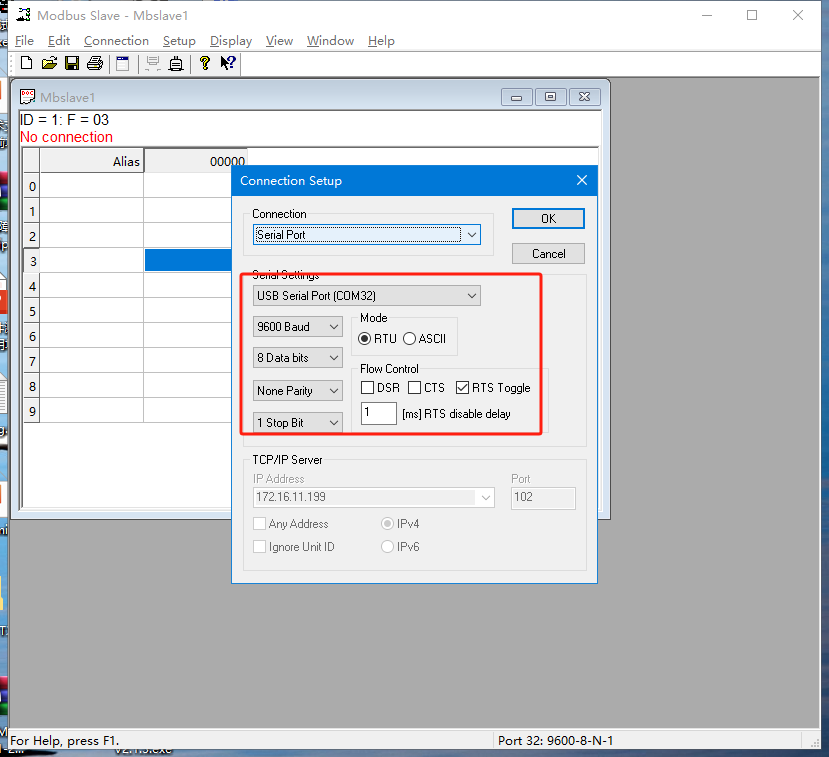

3.用modbus savle软件打开com32，根据540的串口参数模拟485设备

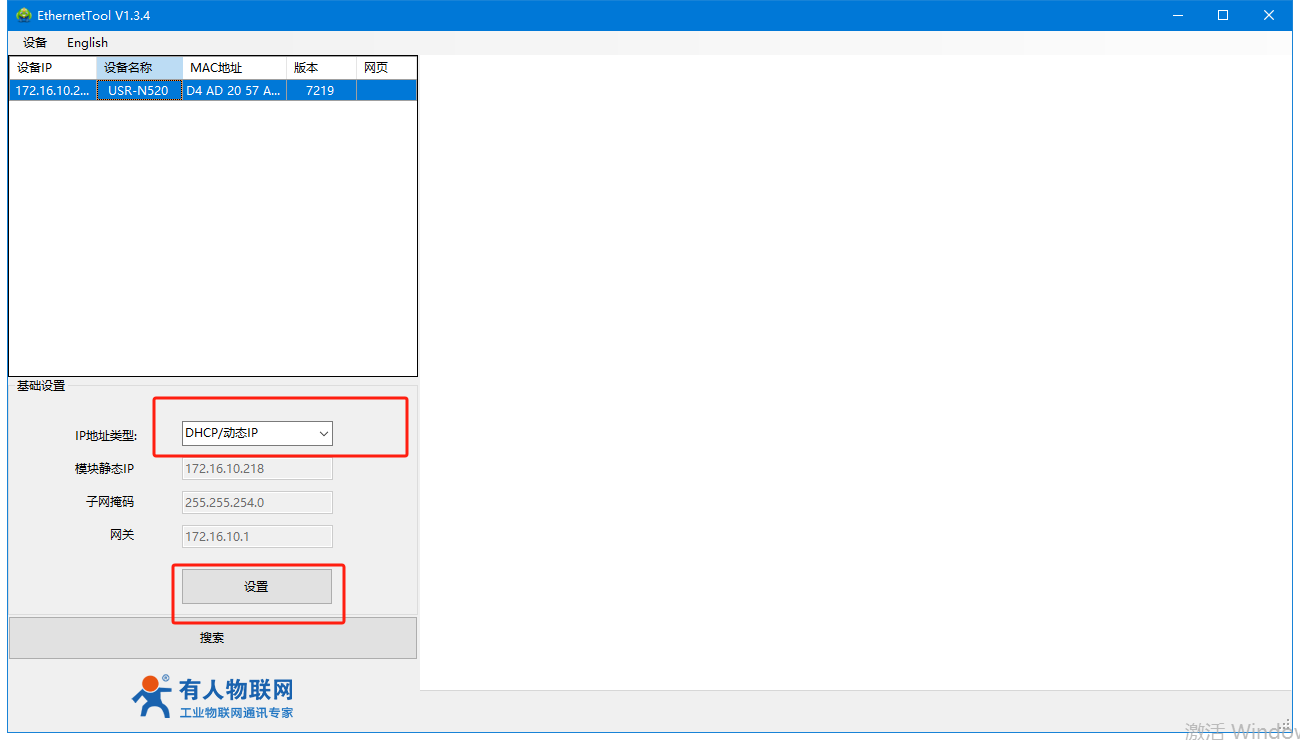

4、电脑和N520在同局域网内，可以用设置软件搜索到N520设备。修改N520的ip动态获取路由器分配的网络

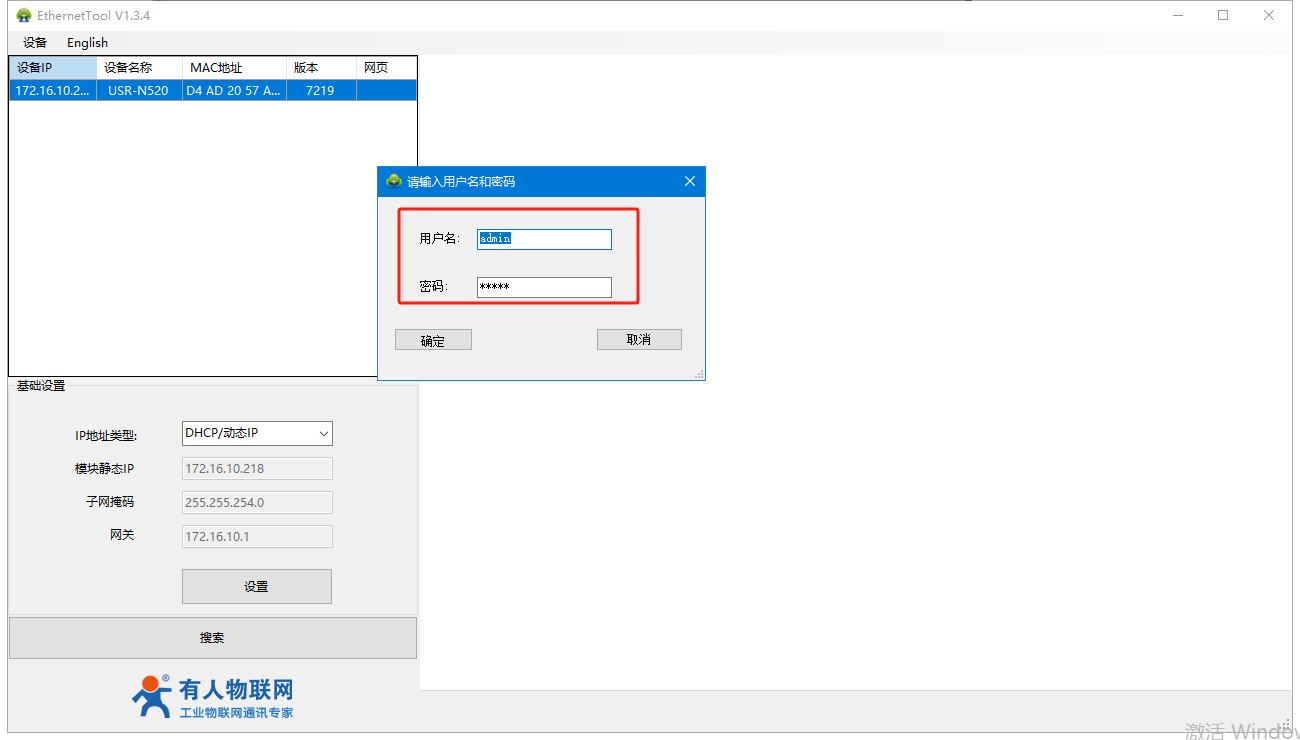

5、选中设备ip。用户名和密码都是admin，可以进入内置网页

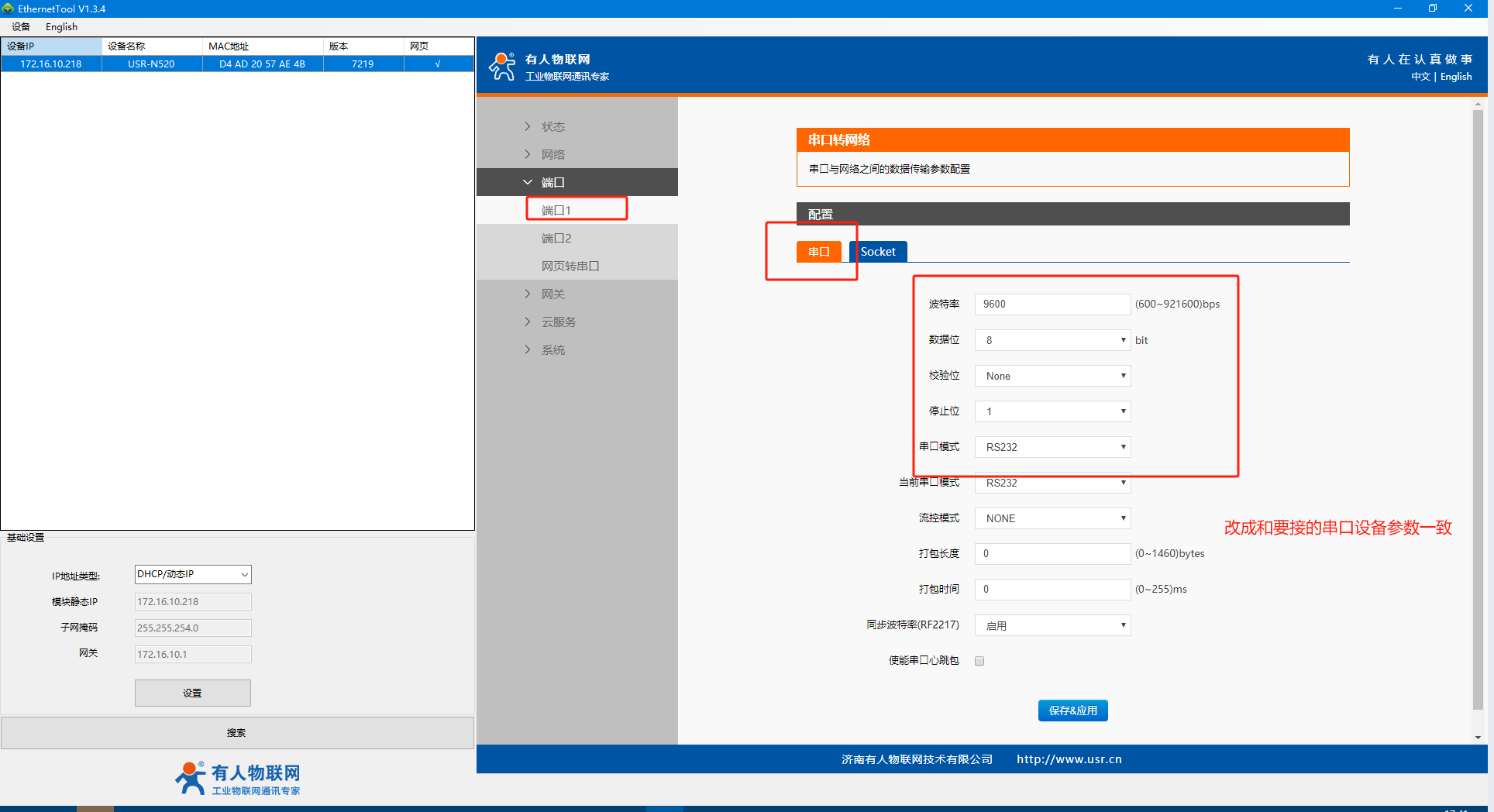

6、波特率改成和要接的串口设备一致。保存——继续配置

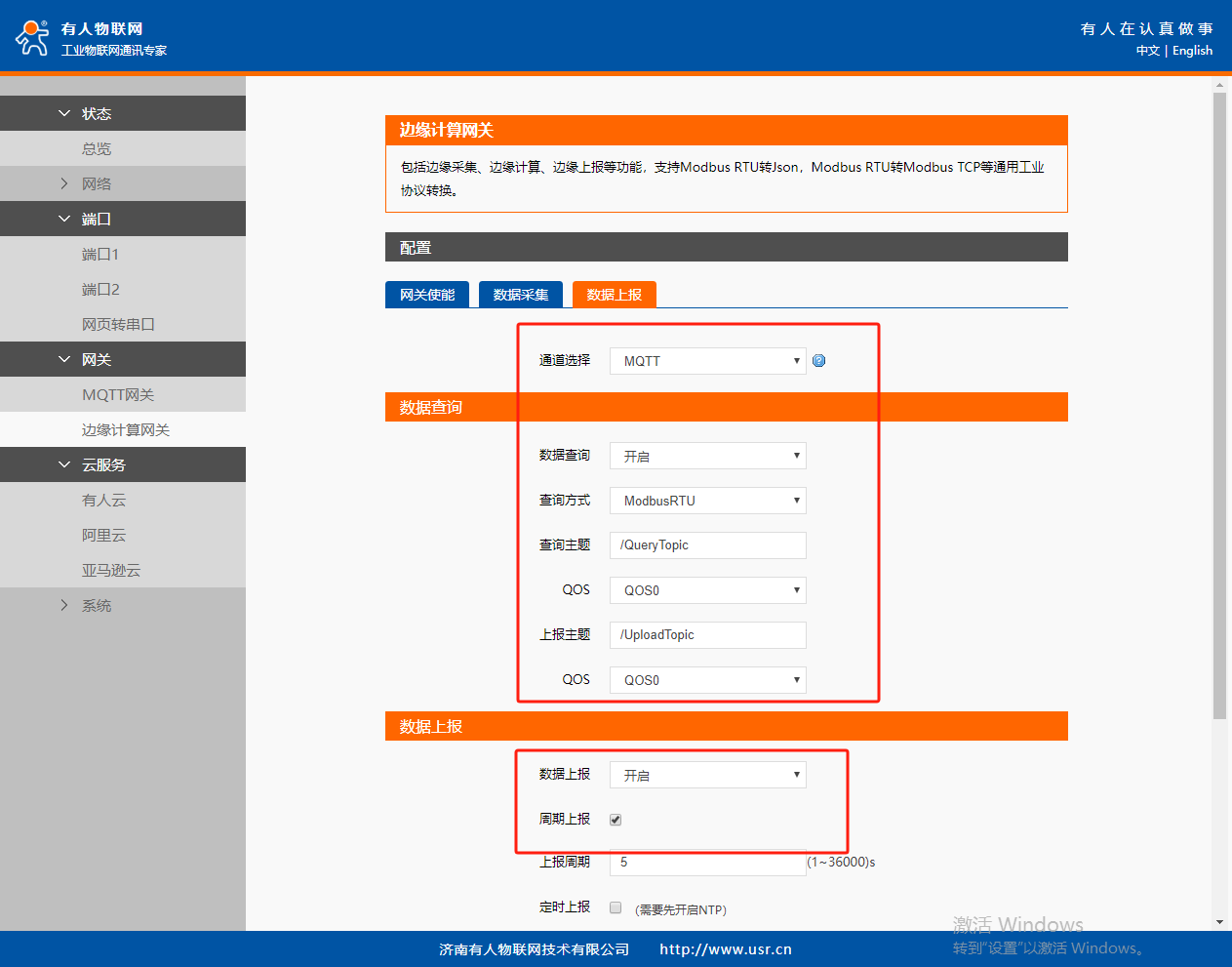

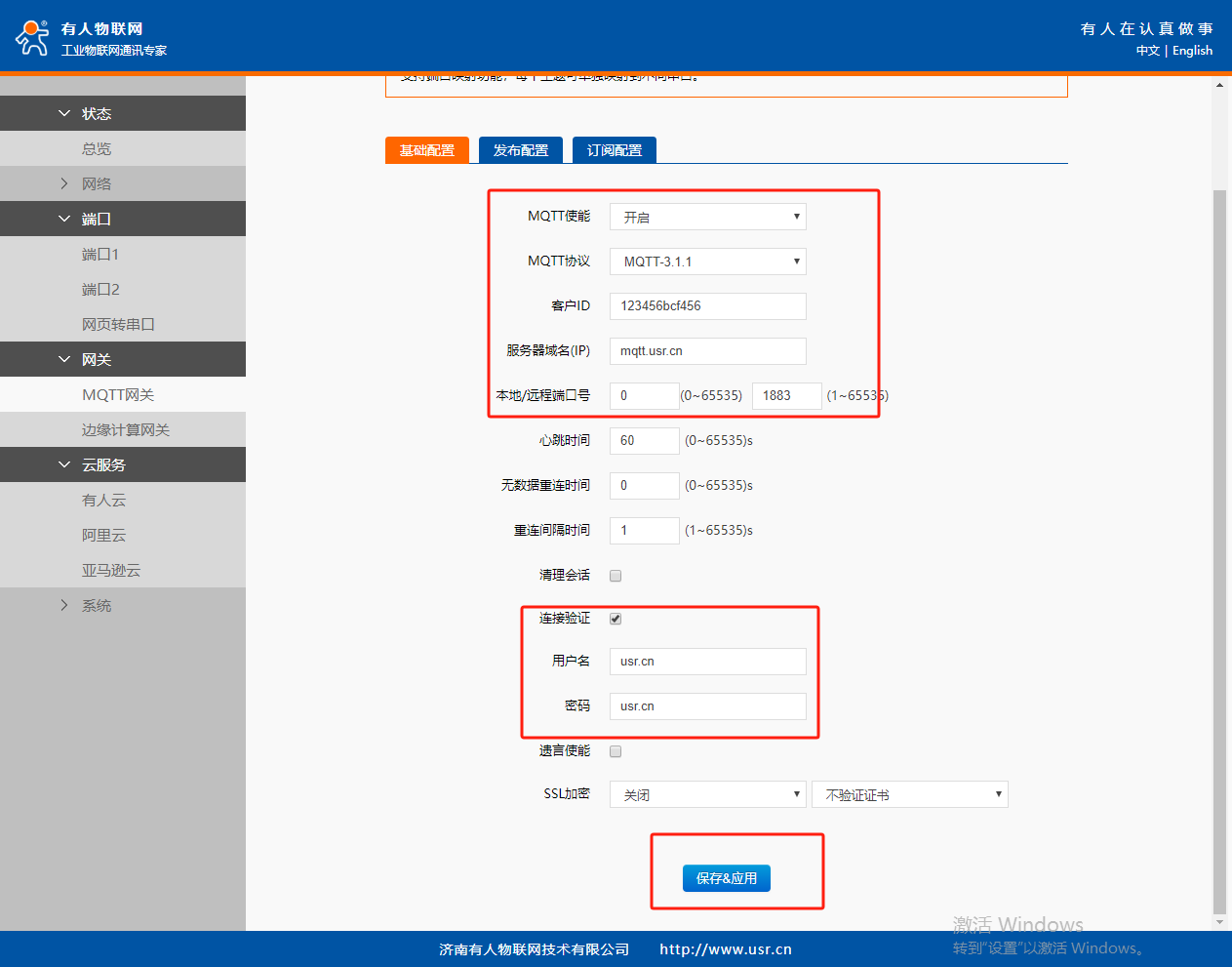

7、mqtt开启，配置连接mqtt服务器的参数，保存，继续配置。注意此时不用配置订阅和发布主题，需要在边缘采集上报那配置。

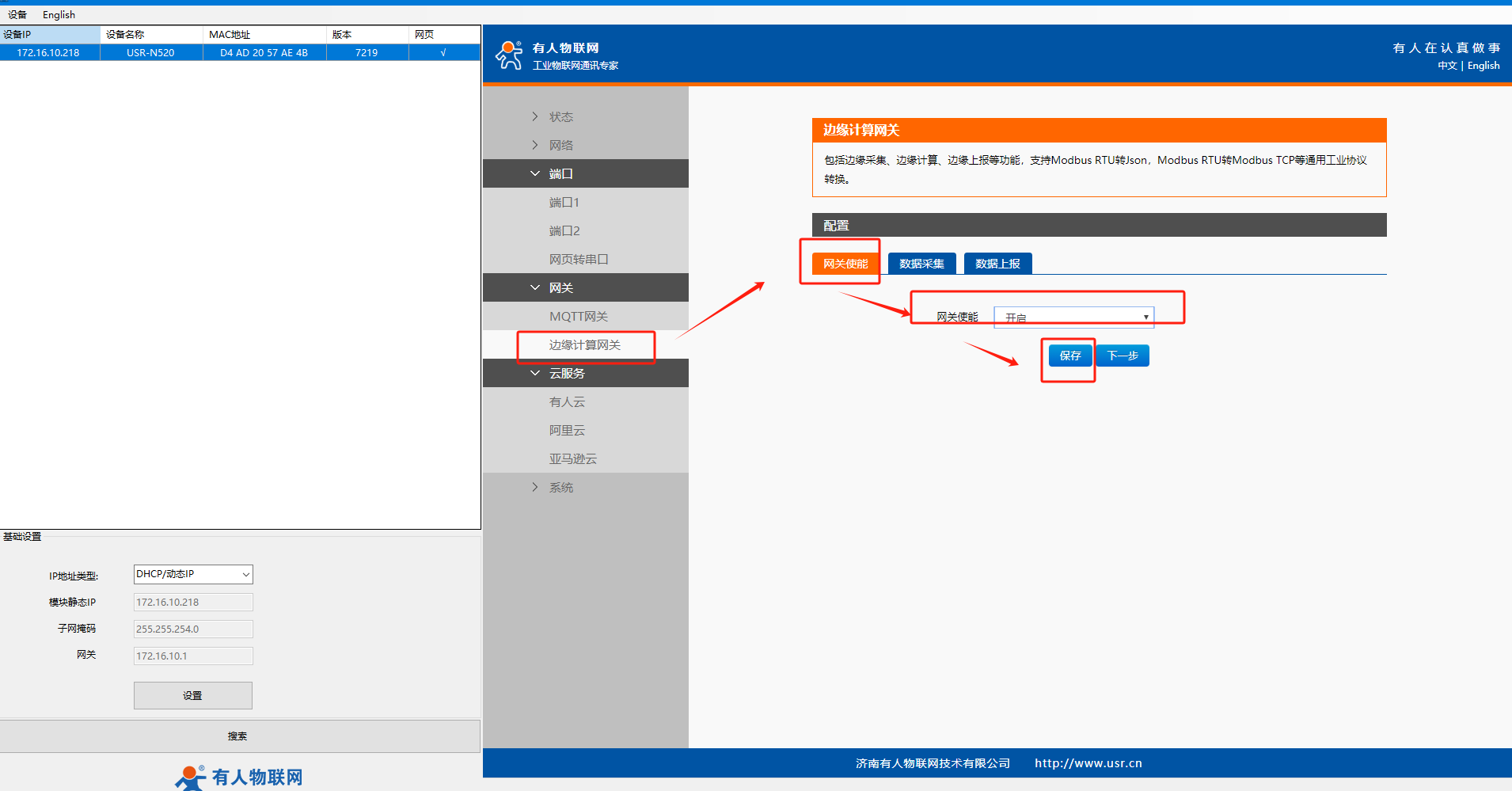

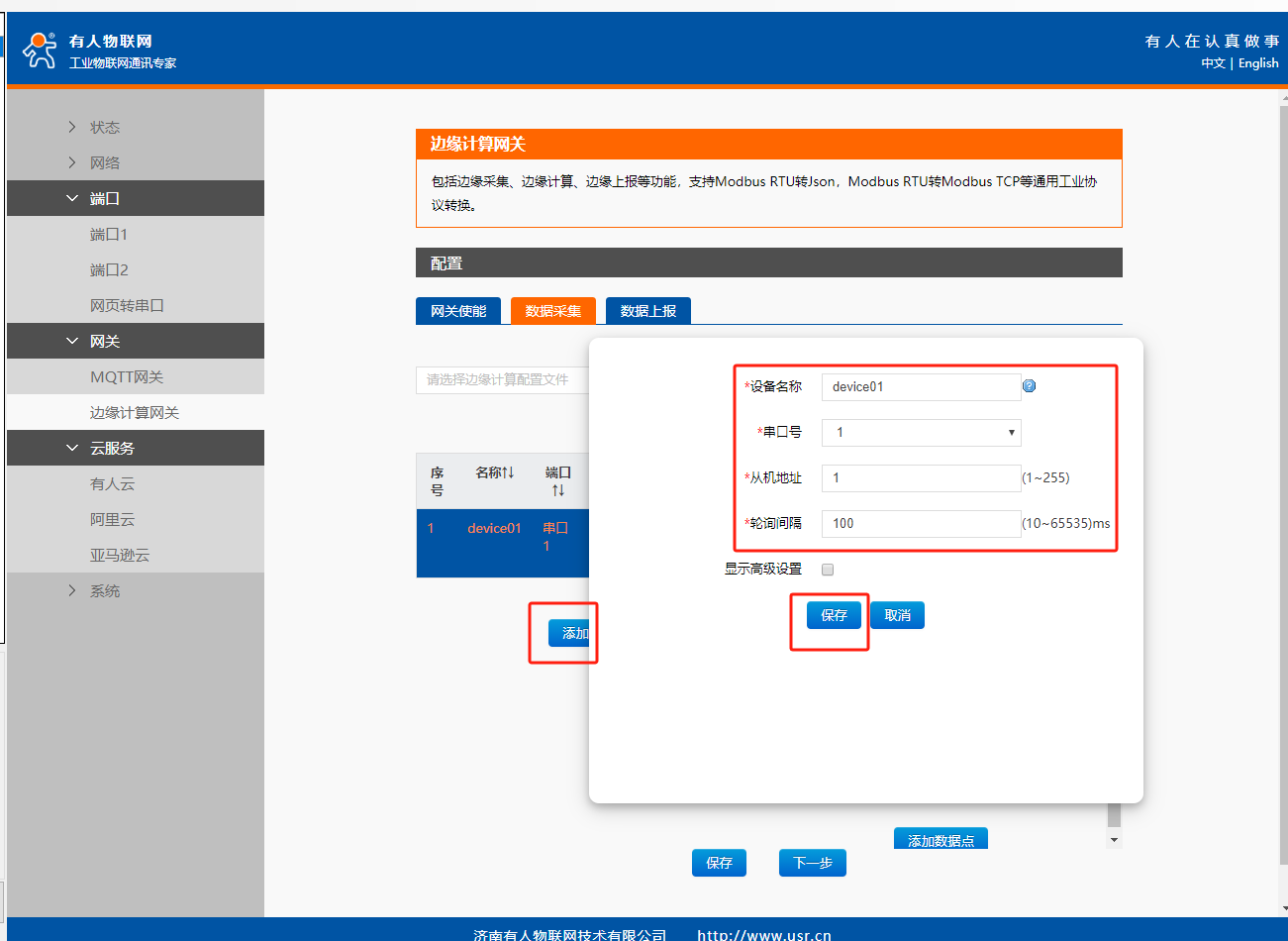

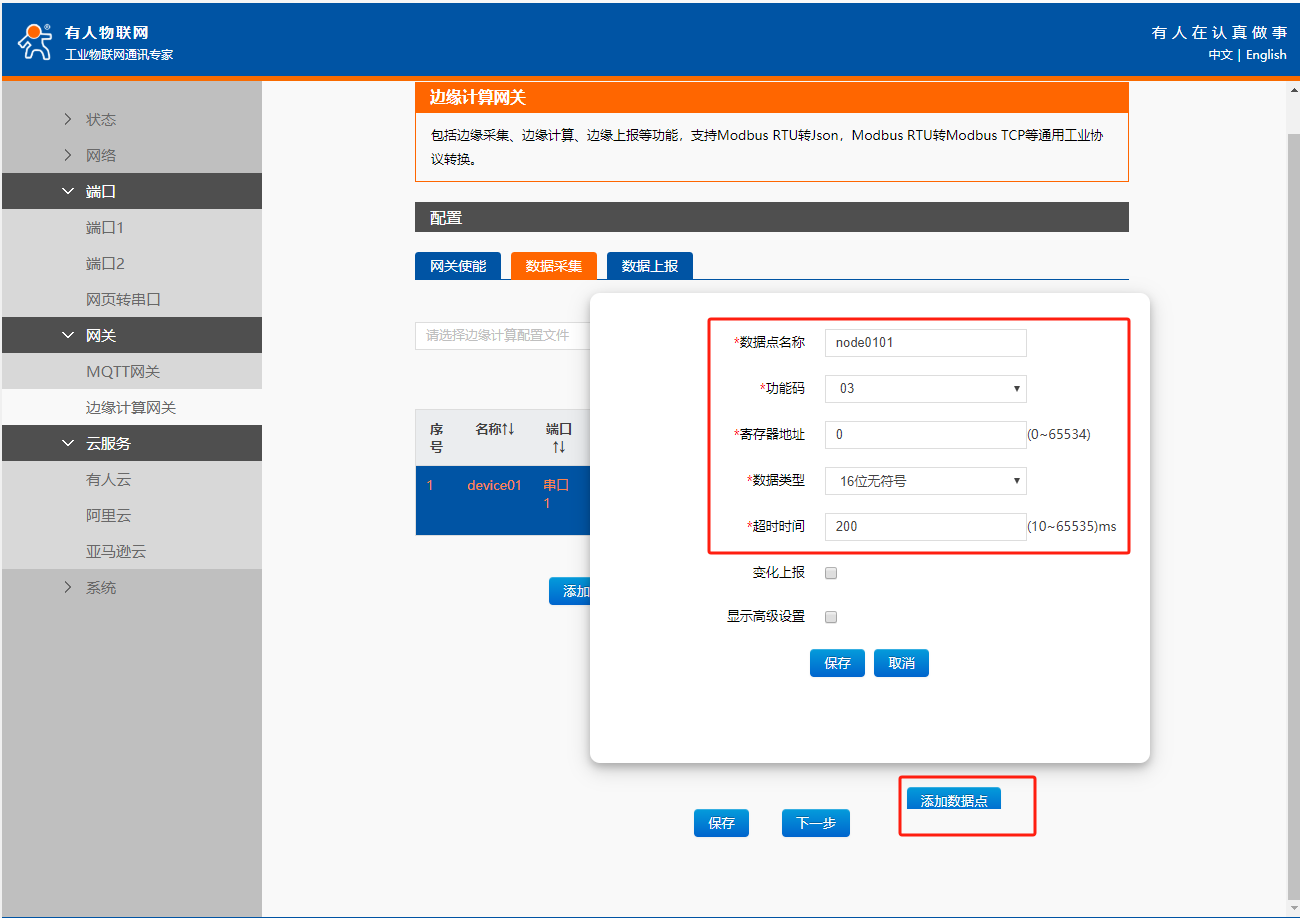

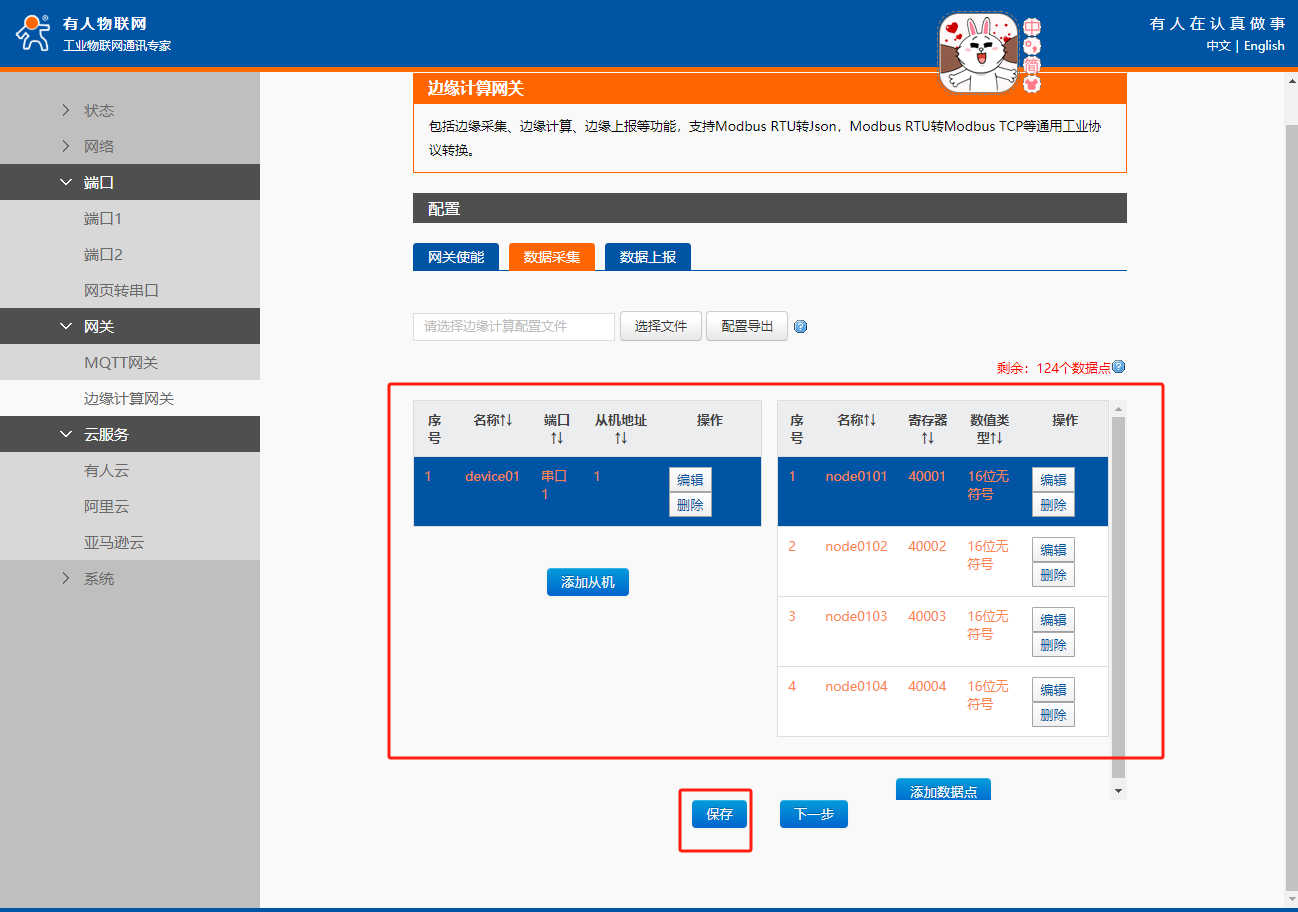

8、配置开启边缘采集网关，数据采集配置添加点位。把要采集的modbus rtu协议的寄存器和从机地址添加上去。（测试举例采集的设备从机地址1 功能码03 采集40001-40004是个寄存器。）

json模板：看说明书第94页详细介绍https://www.usr.cn/Download/1159.html

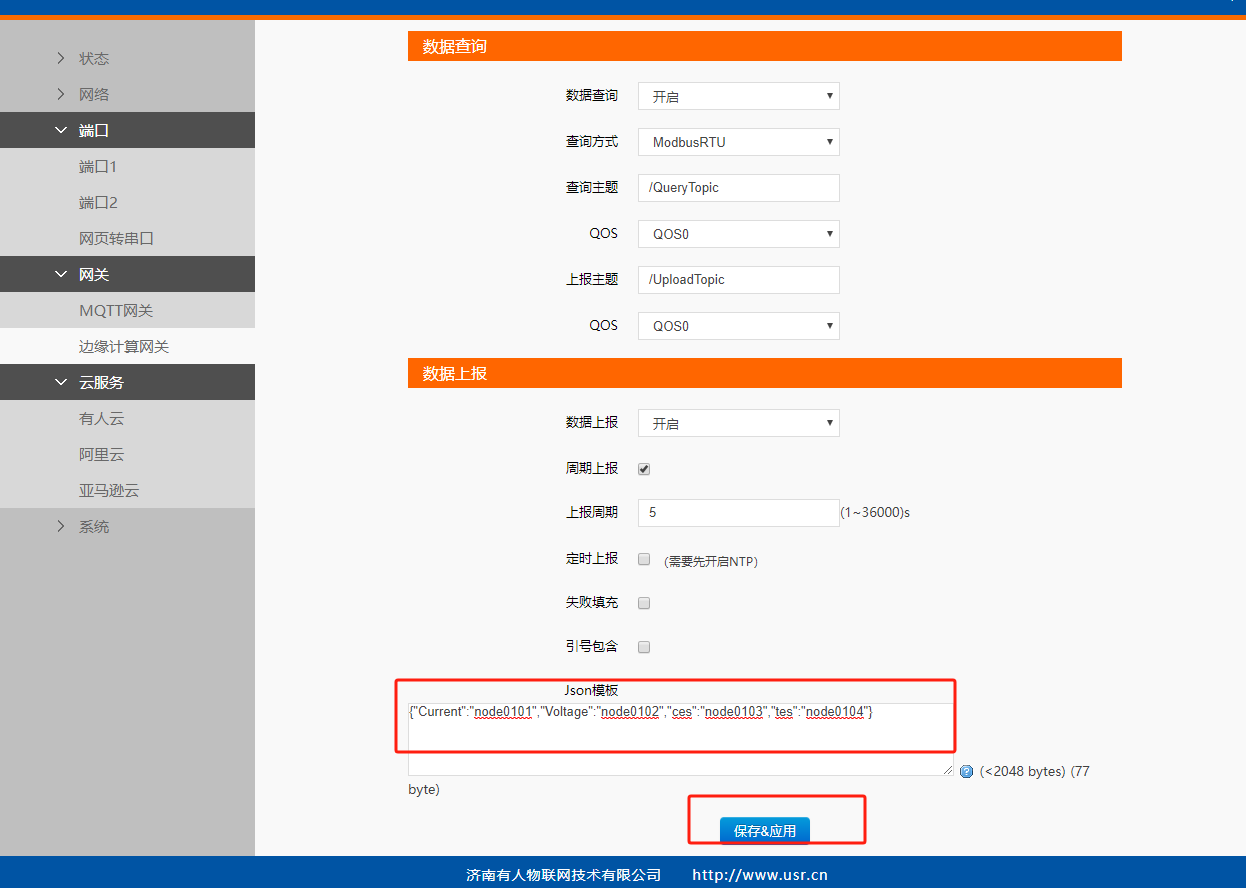

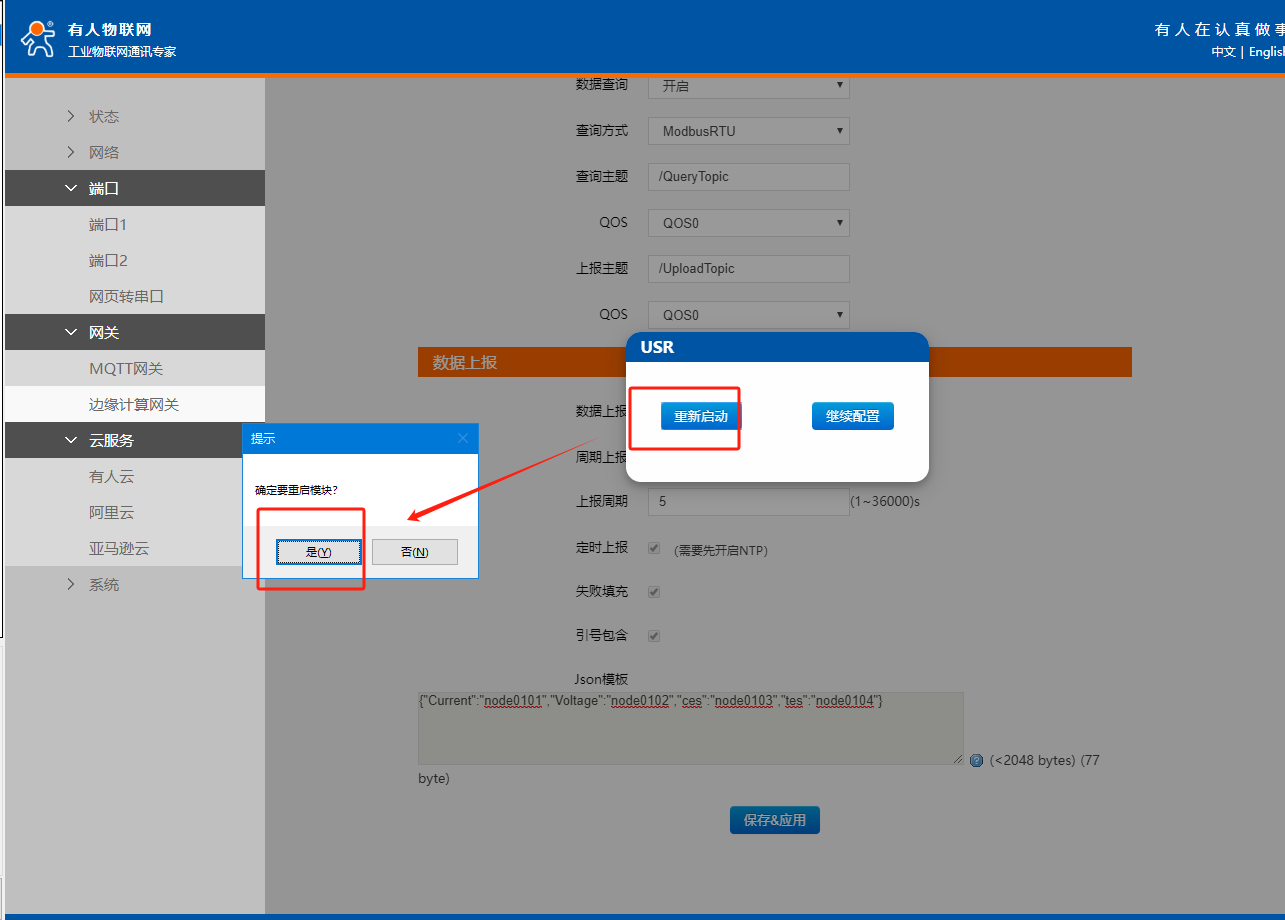

配置上报 Json 模板，本例中配置模板：{"Current":"node0101","Voltage":"node0102","ces":"node0103","tes":"node0104"}

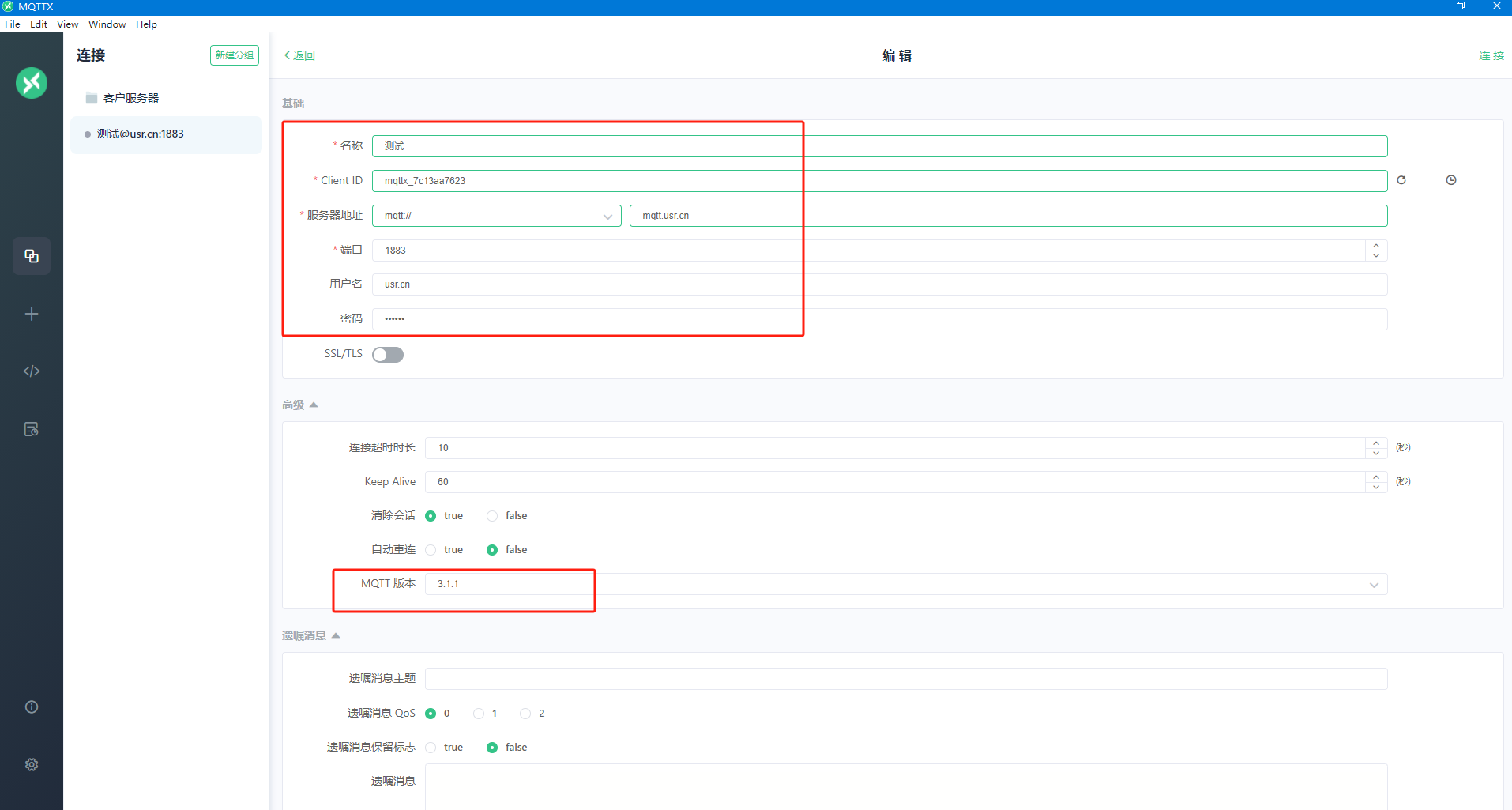

9、配置mqtt客户端软件连接mqtt服务器
第一个mqtt测试软件：MQTTX

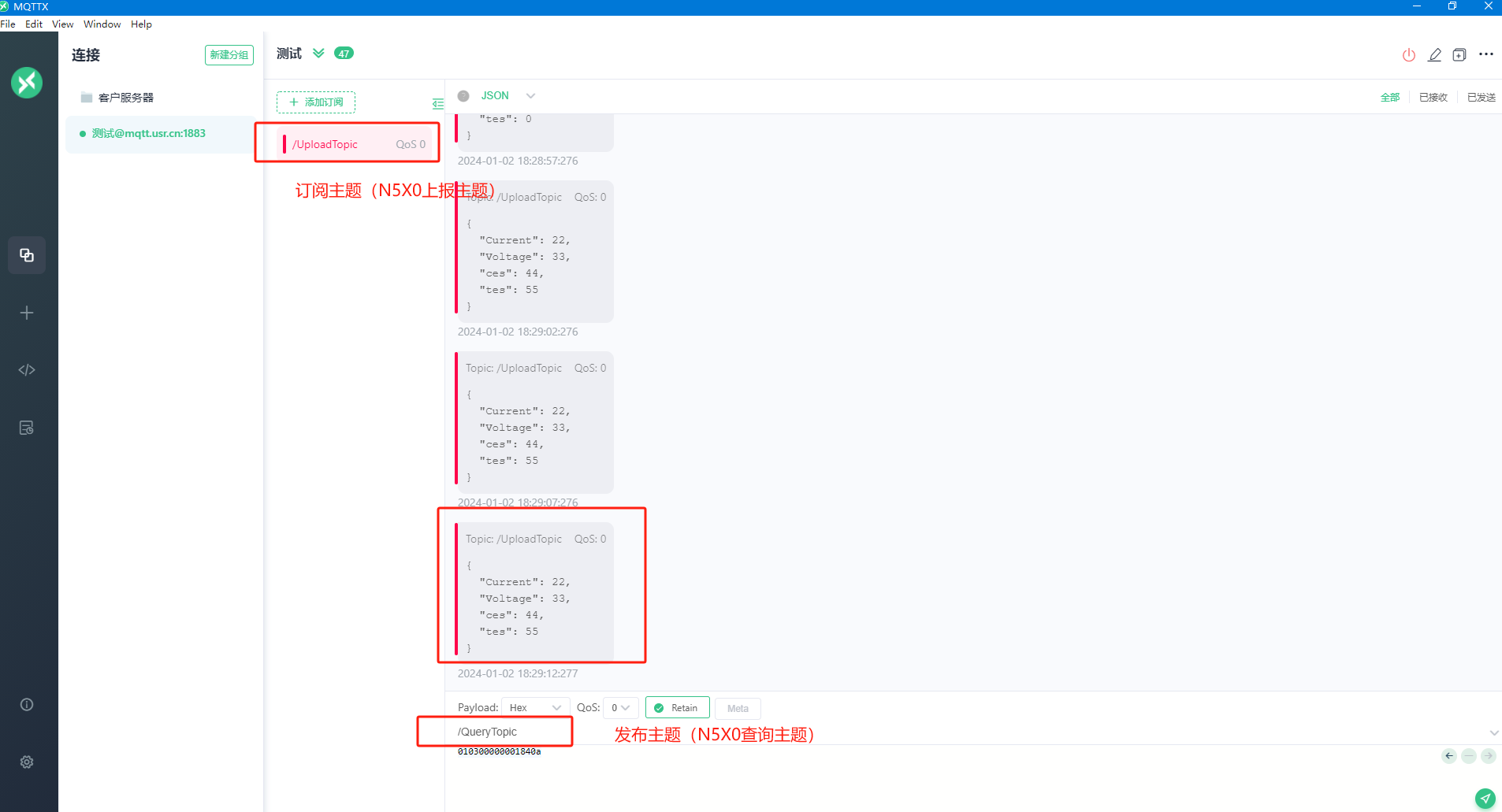

可以看到N5X0上报的数据

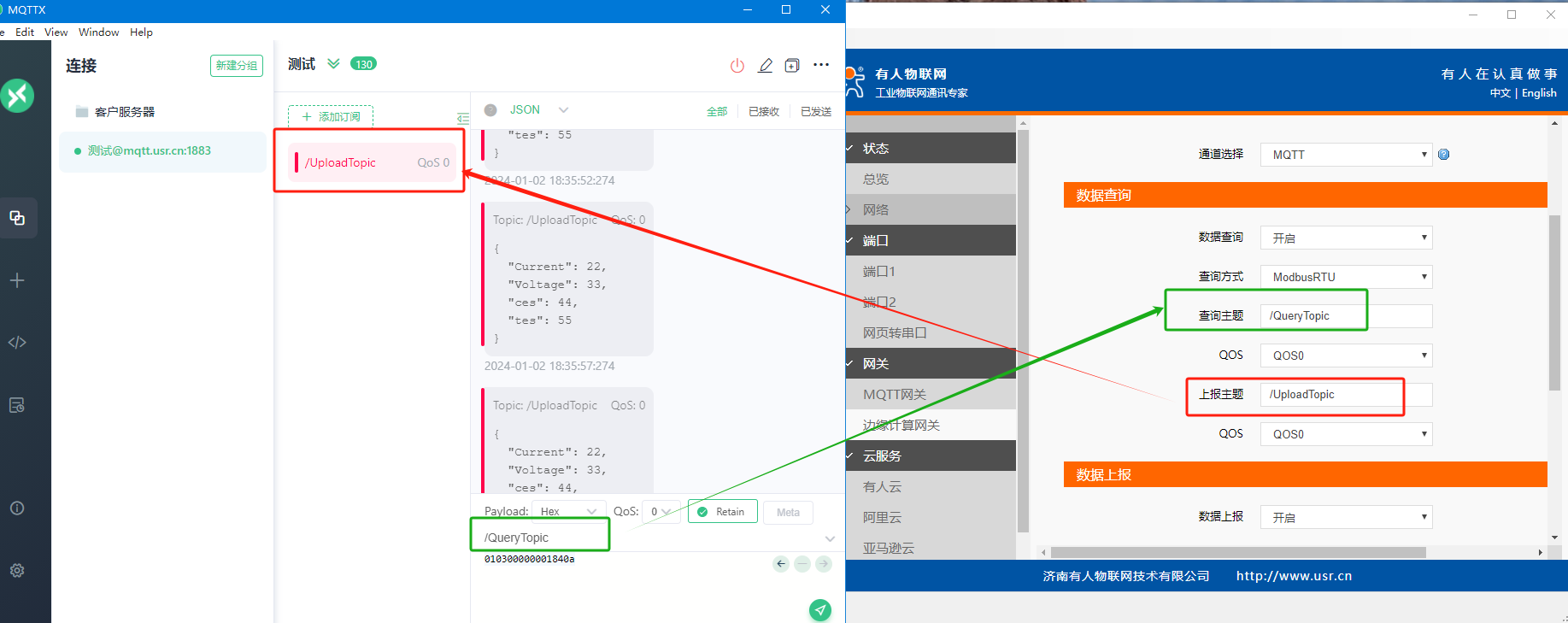

注意，主题对应关系

撰写人：李慧颖
