一、资料下载

说明书：https://www.usr.cn/Download/1256.html

硬件手册：https://www.usr.cn/Download/1263.html

设置软件：https://www.usr.cn/Download/257.html

调试助手：https://www.usr.cn/Download/27.html

虚拟串口软件：https://www.usr.cn/Download/31.html

二、配置步骤

以下测试USR-TCP232-T1模块均在评估板上进行，评估板串口是RS232接口，评估板电源供电是5V。

1.将 T1(USR-TCP232-T1，简称 T1下同)安装在USR-TCP232-EVB评估板（简称评估板）上，通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接，通过网线将 T1的网口与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给评估板供电。观察T1网口指示灯状态是否正常：绿色灯常亮，黄色灯闪烁。

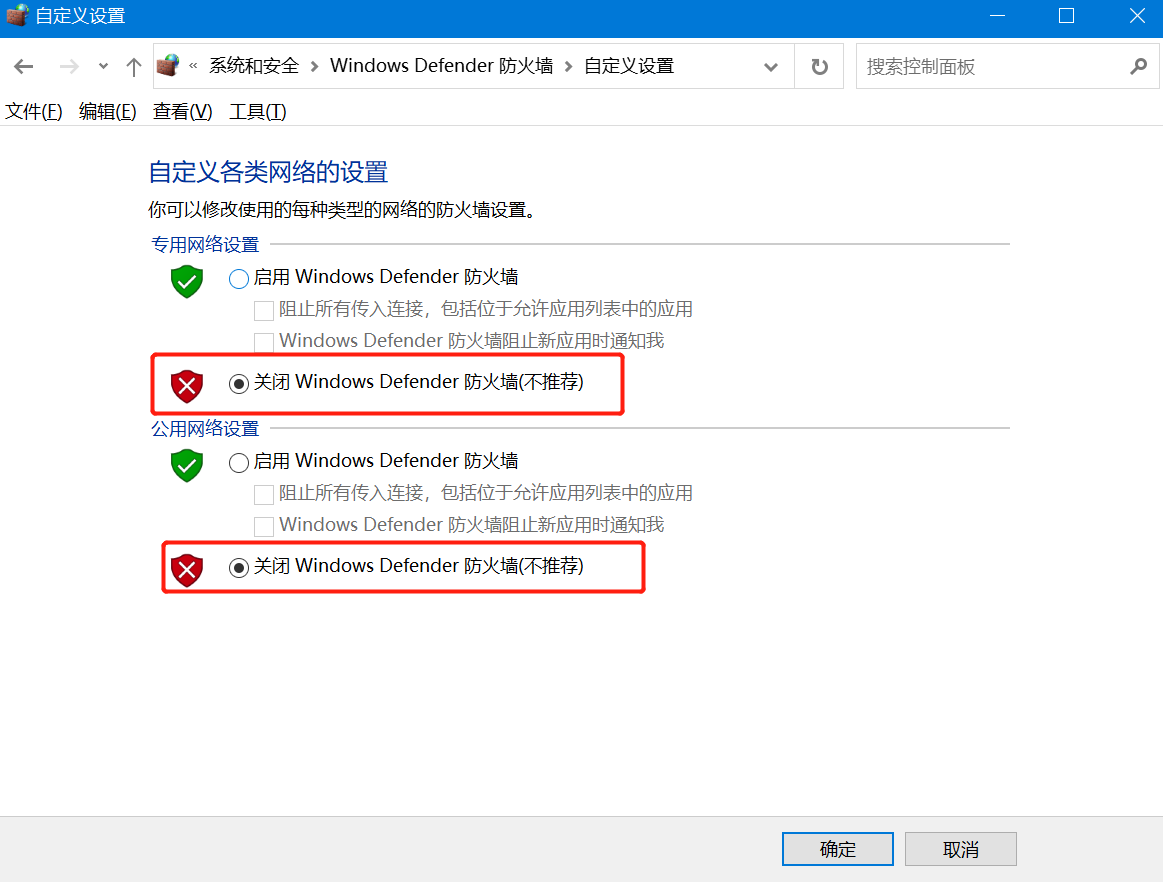

从控制面板---系统与安全---Windows防火墙，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

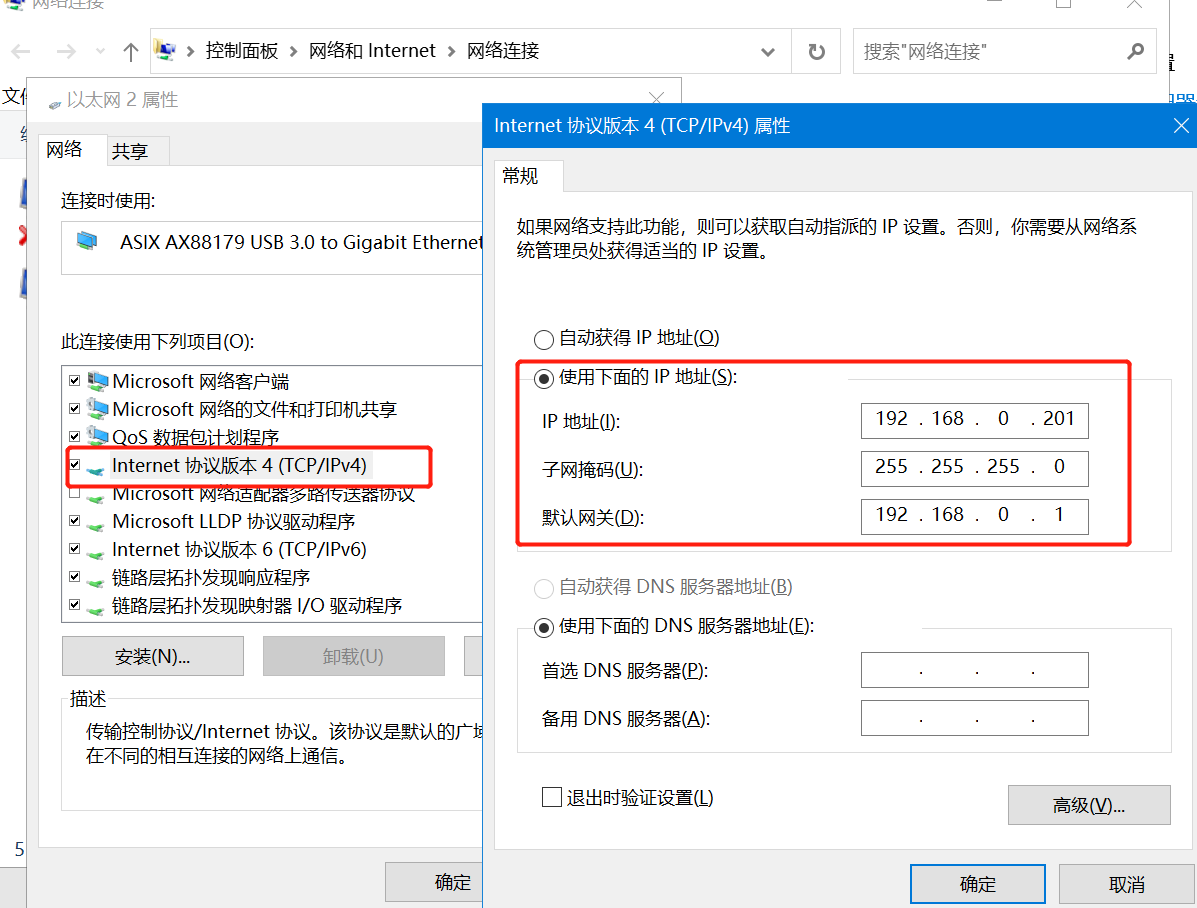

2.给电脑设置静态IP，要与T1的IP在同一个网段(T1默认参数见表1)。

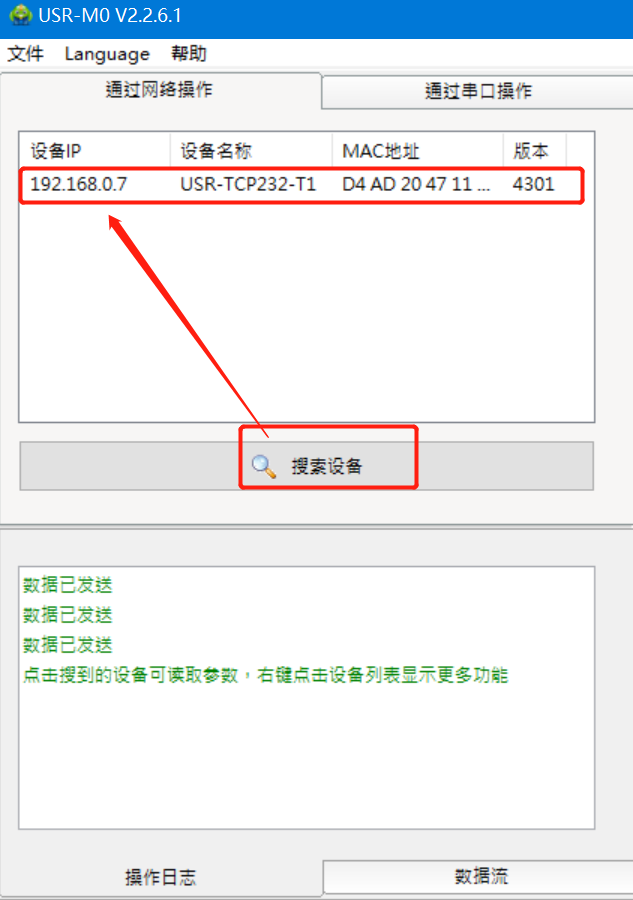

3.点击“搜索设备”当搜索列表中出现T1的设备后，单击搜索到的设备，配置其参数

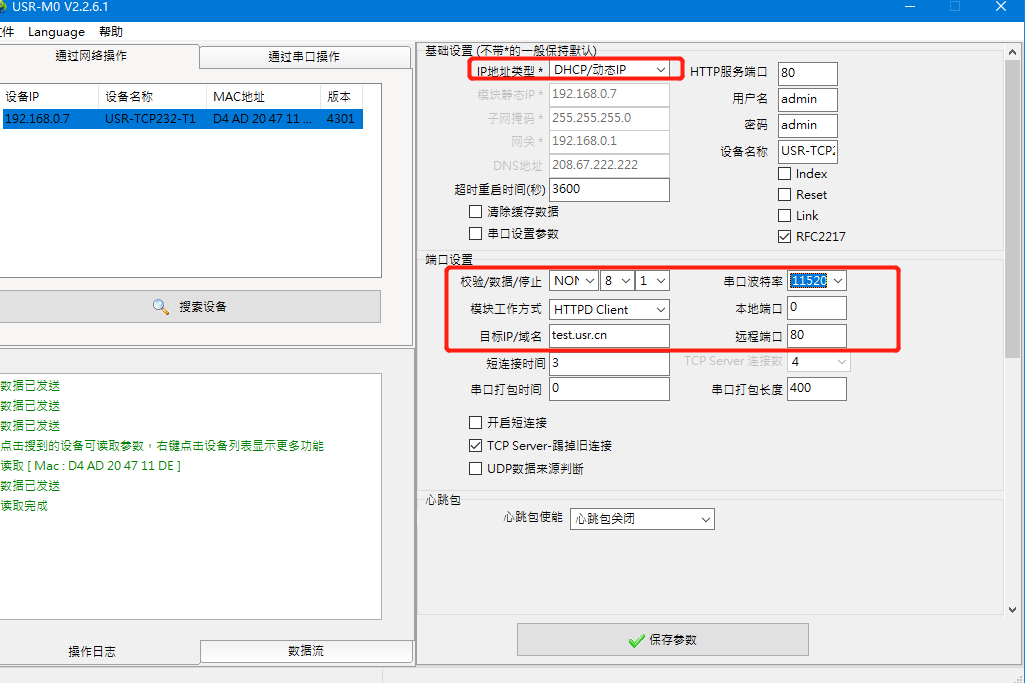

4.IP设置为DHCP,模块设置为Httpd Client模式，请求方式POST，URL为/2.php?，设置服务器地址test.usr.cn，端口80，设置并保存所有参数，重启模块。(本说明文档使用为有人测试服务器)

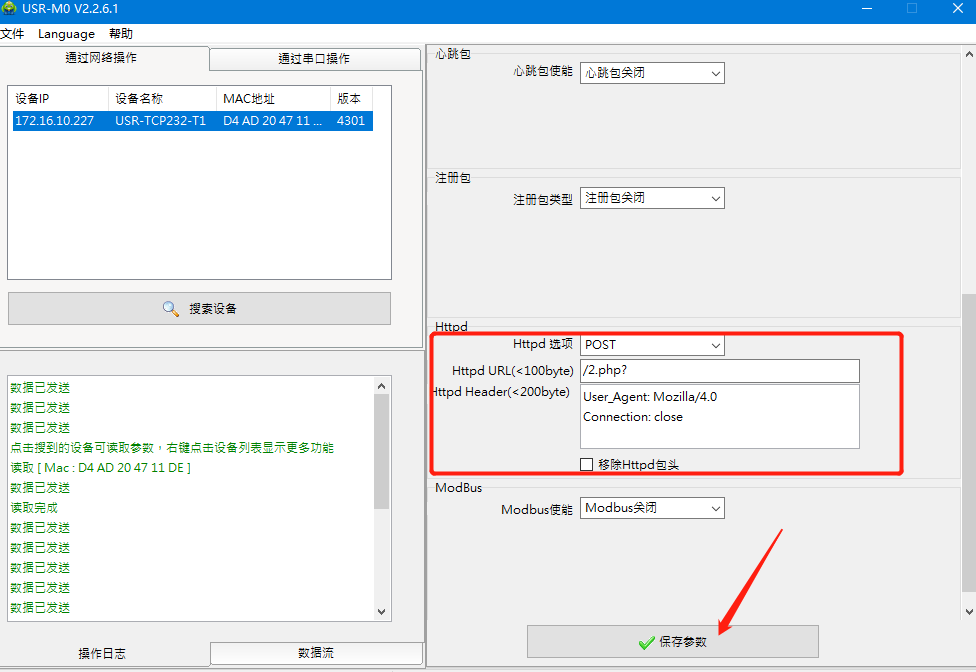

以下通过这只软件和网页两种方式。有两种结果，一种是没有移除包头，一种是移除了包头。设置如下图：

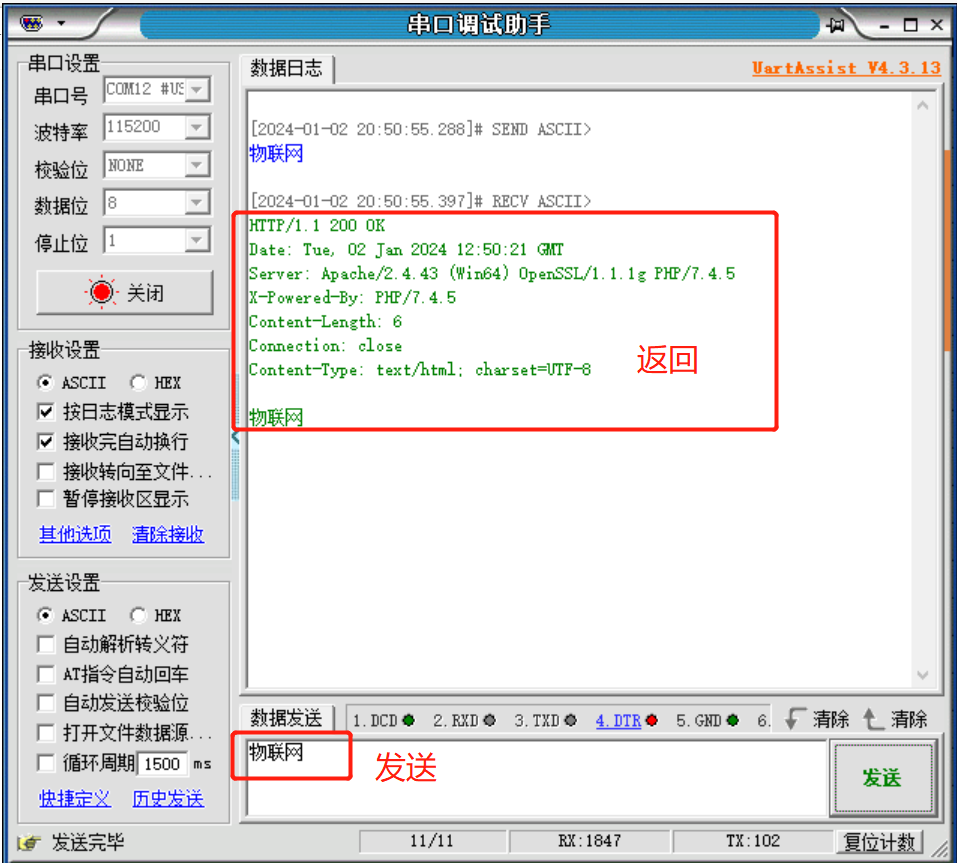

5.如果不勾选“移除httpd包头”，从串口发送物联网，会看到服务器返回的包头和数据

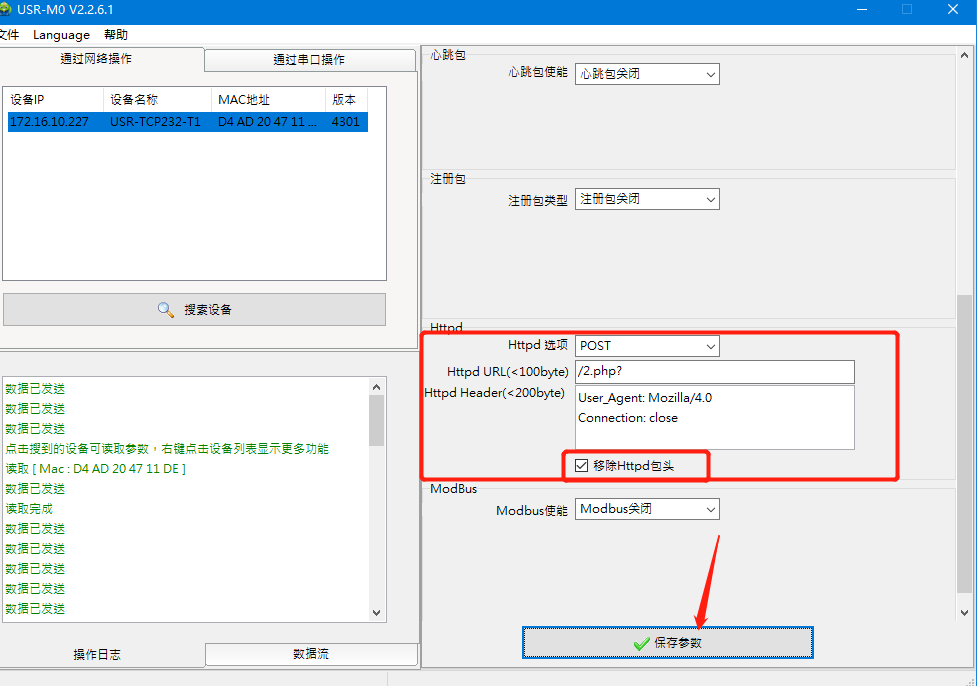

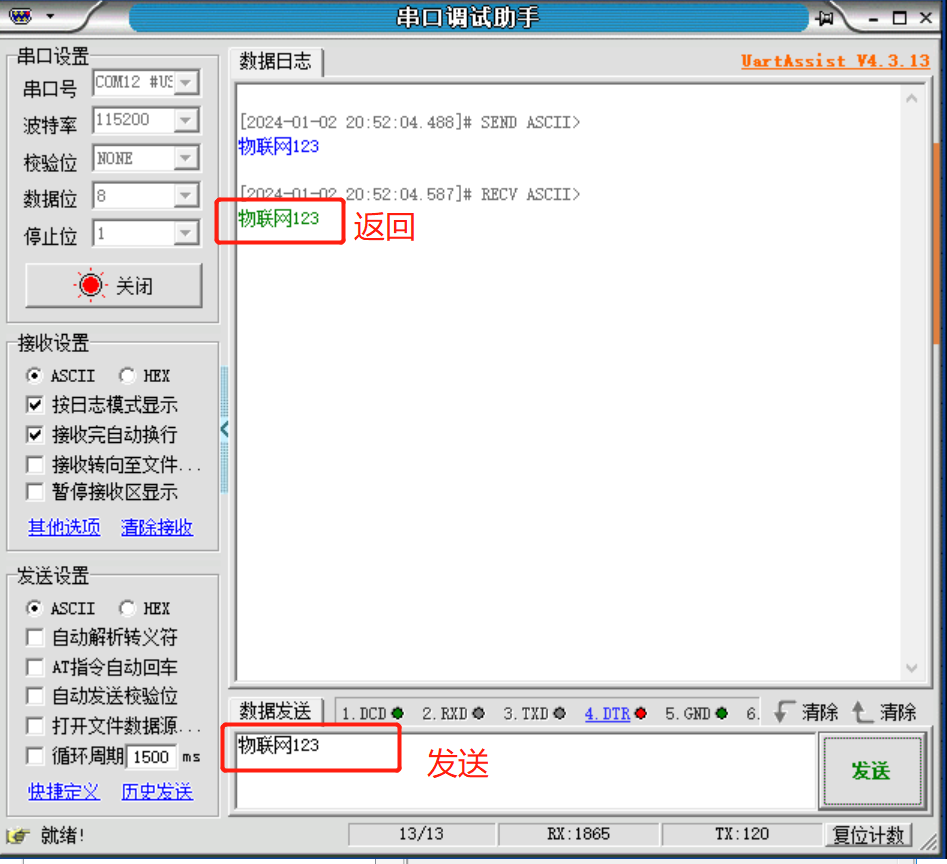

另外如果勾选“移除Httpd包头”，那么从串口发什么数据，服务器就会返回什么数据。

撰写人：shiwei
