一、资料下载
1、DR134说明书：https://www.usr.cn/Download/1387.html
2、DR134设置软件：https://www.usr.cn/Download/257.html
3、DR134 AT指令集：https://www.usr.cn/Download/1388.html
4、串口调试助手：https://www.cmsoft.cn/resource/101.html
5、虚拟串口软件：https://www.usr.cn/Download/924.html
二、准备工作
1、USR-DR134产品 数量1个
2、电源适配器 12V 数量1个
3、网线1根
4、电脑 数量1台
5、USR-RS485调试线 一根
6、可以访问网外的路由器 一个
三、连接框图
终端串口设备（比如：传感器）--DR134--有人云---虚拟串口----上位机
说明：本案例中，串口设备使用串口调试助手软件来模拟测试。
硬件连接：将DR134设备采用12v电源适配器供电，串口端使用usb转485的串口线连接电脑。设备的网口接入可以上外网的路由器。
四、云端参数配置

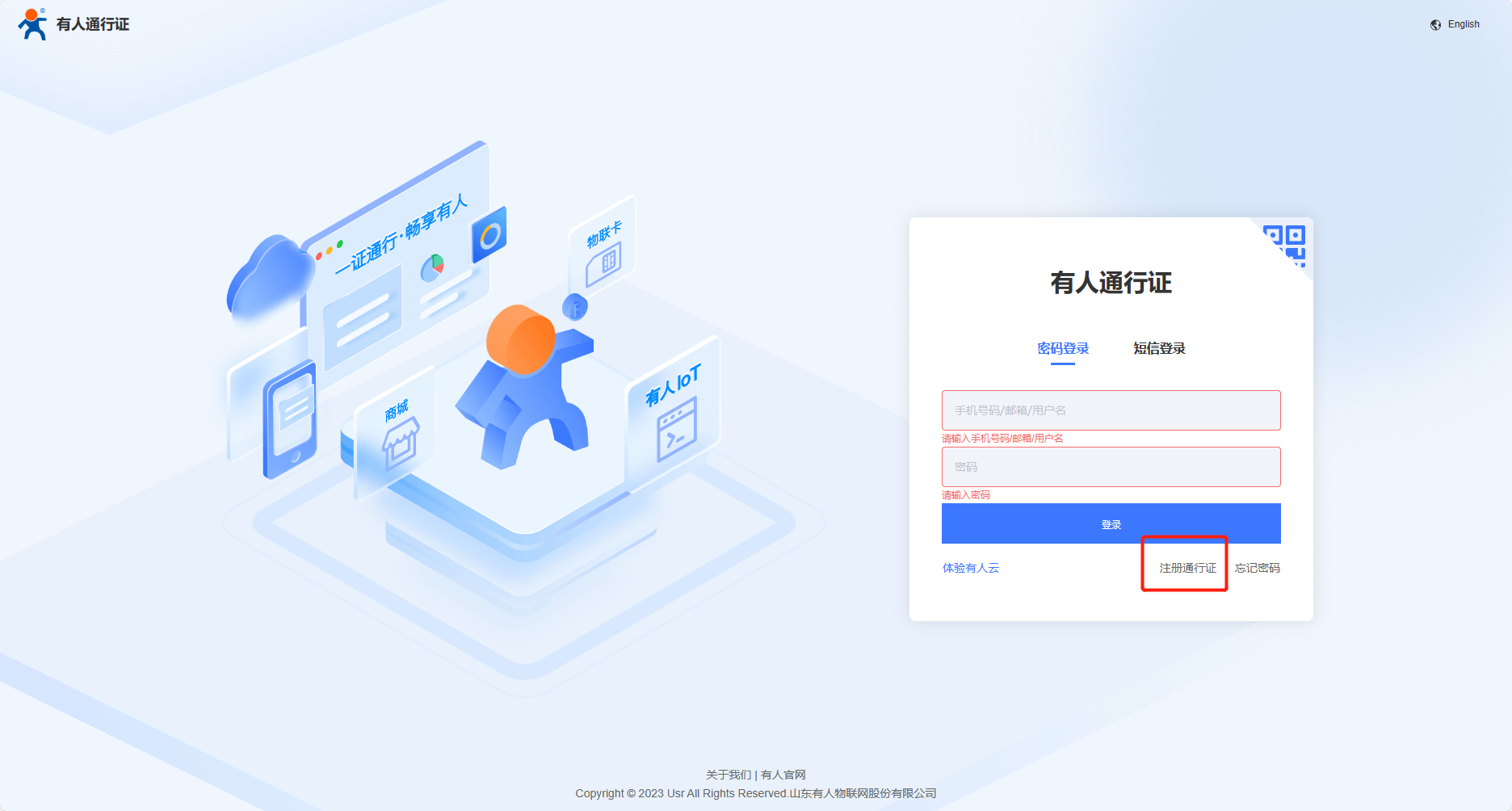

1、登录有人云平台:https://account.usr.cn/#/login_cps（如果没有账号先申请通行证）

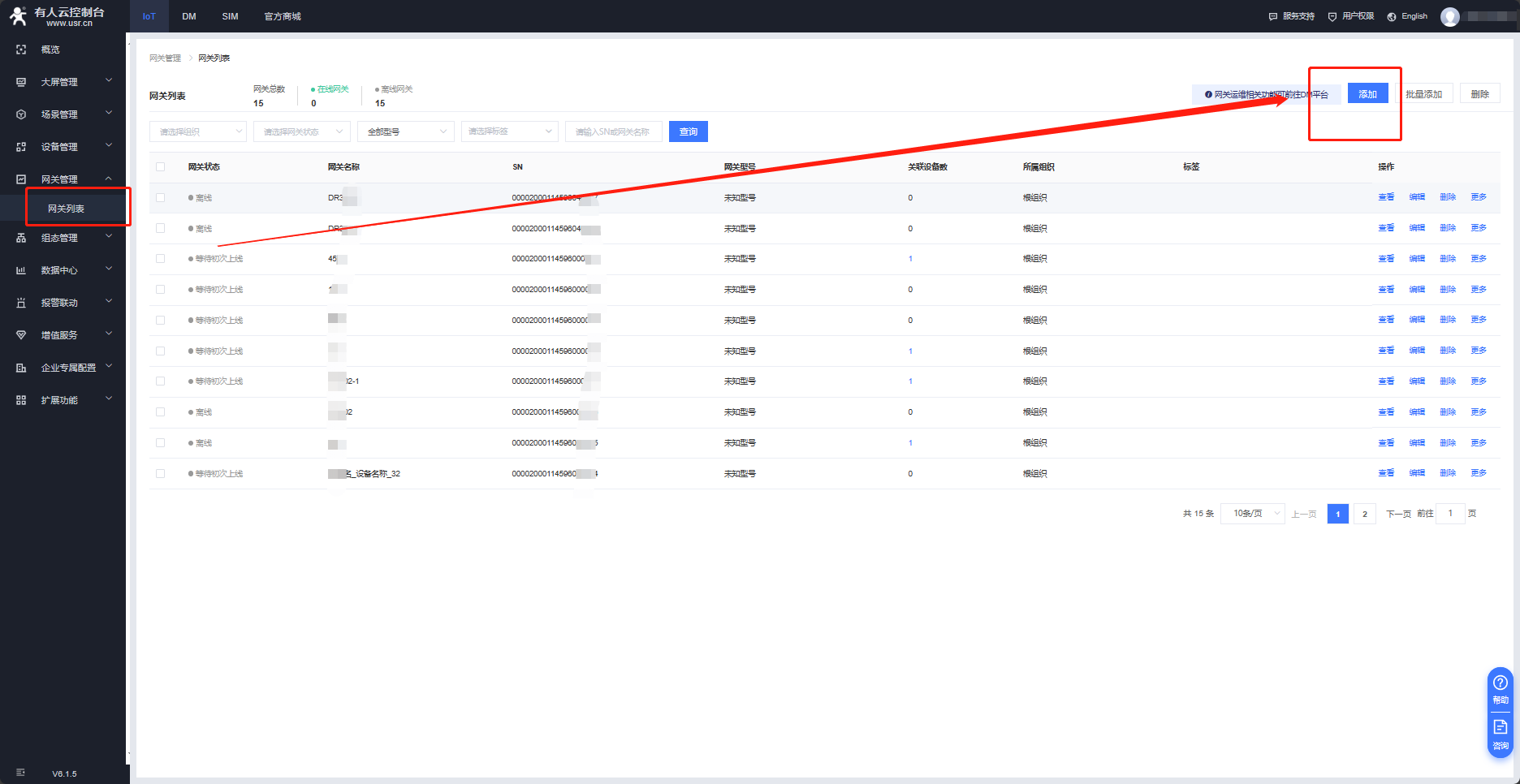

2、添加设备 。云平台添加DR134设备，在网关管理---网关列表--添加网关

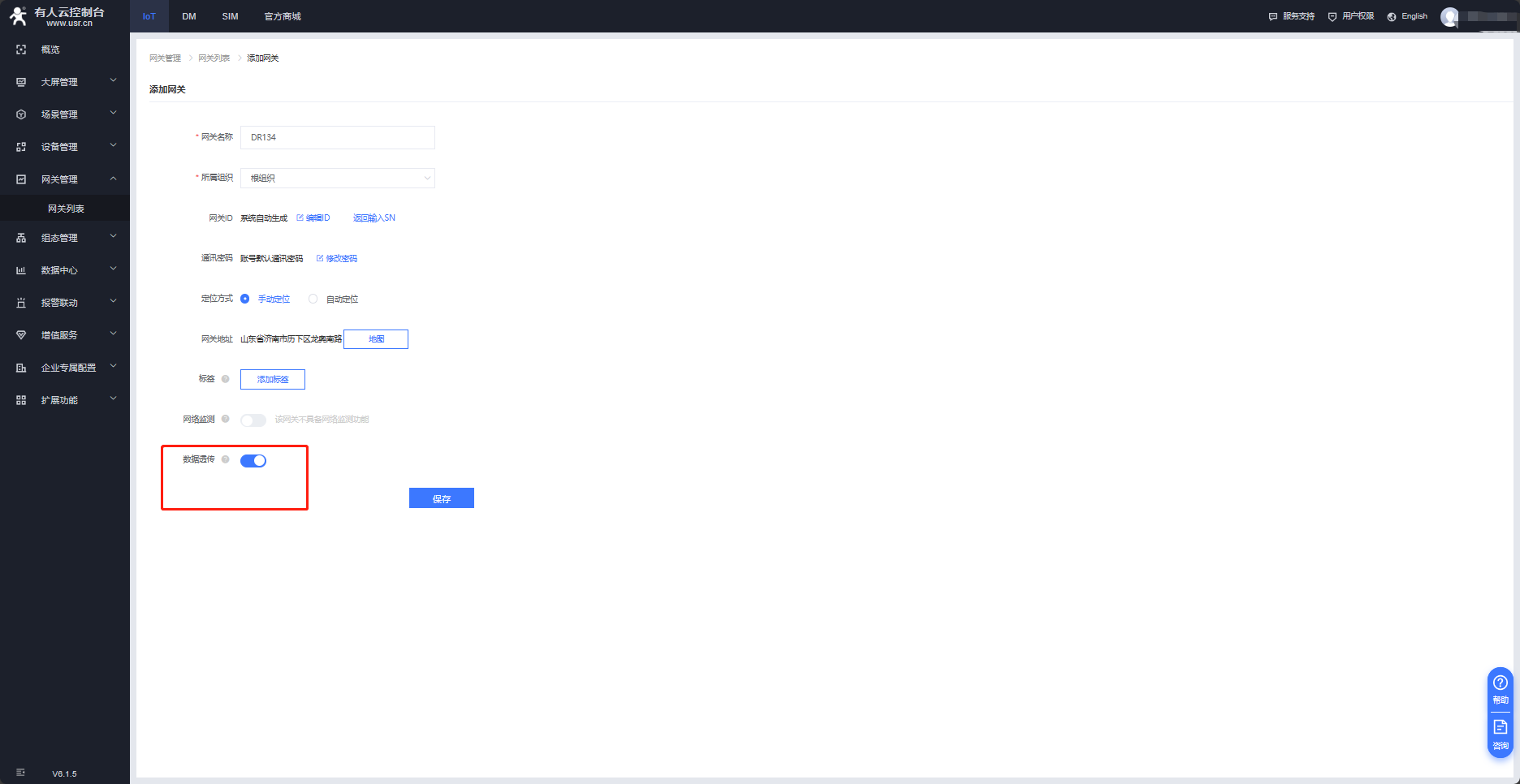

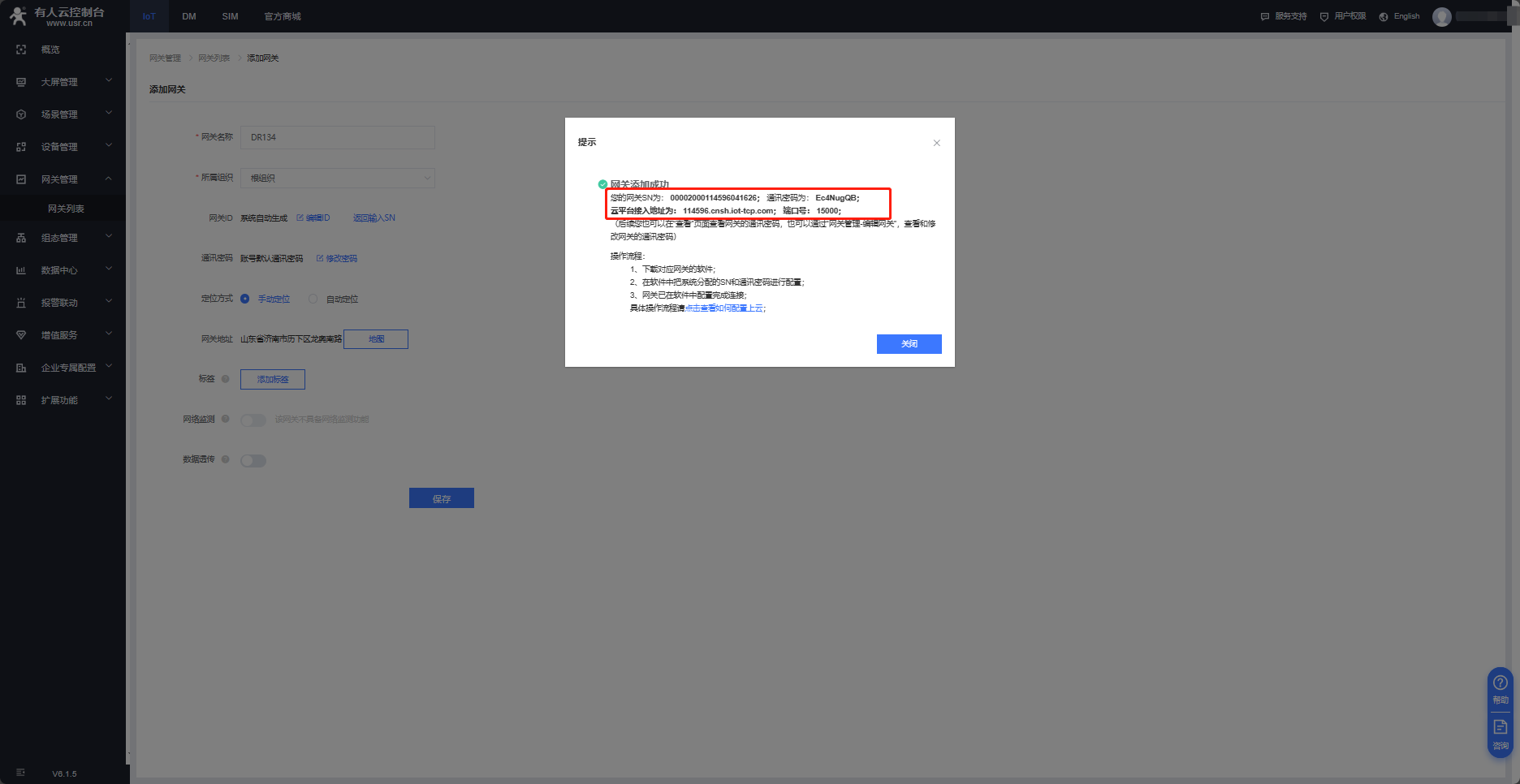

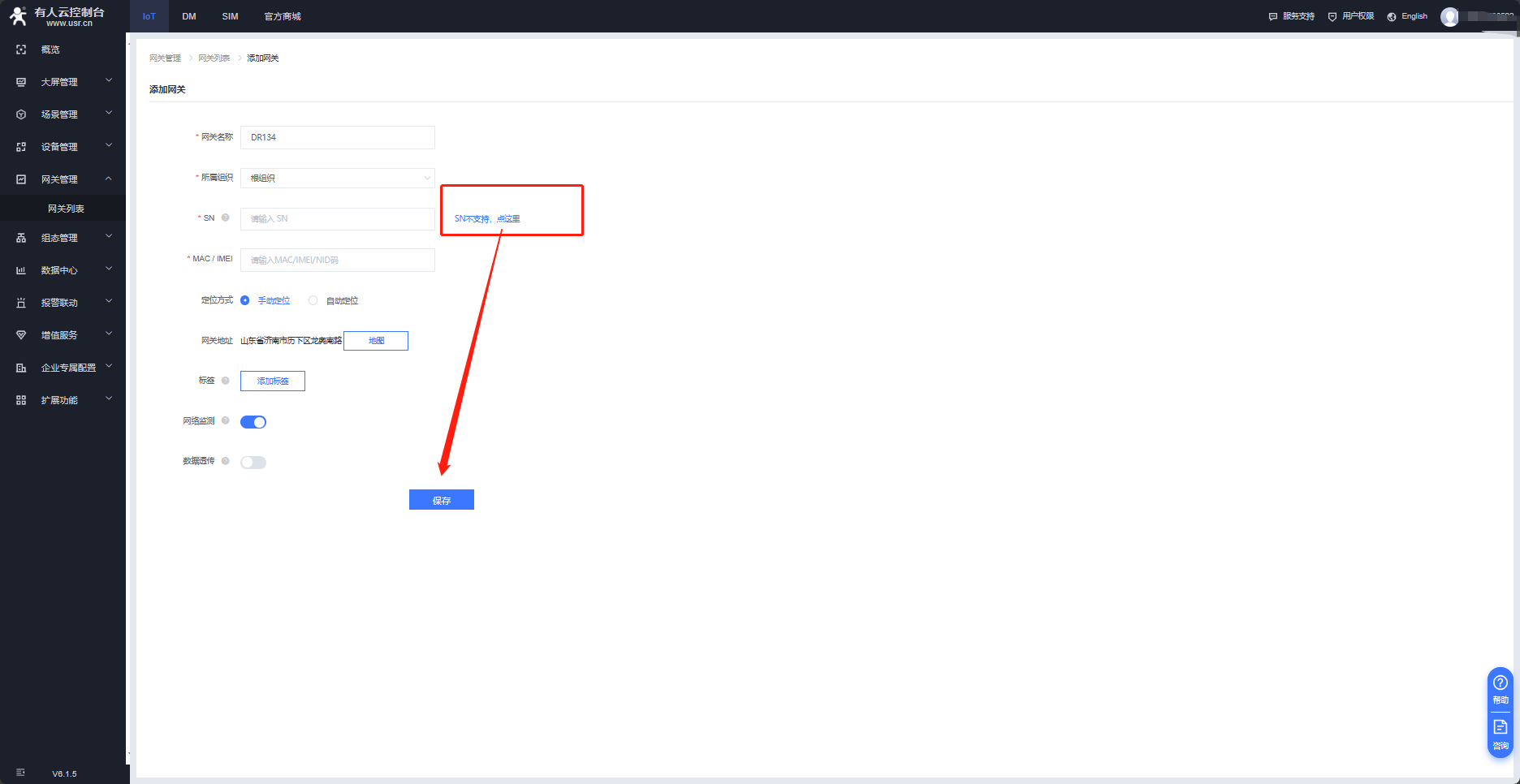

3、点击SN不支持，系统自动生成，不需要自己设置，开启数据透传，点击保存之后可以看到有人云生成的设备编号和通讯密码。
五、USR-DR134参数配置

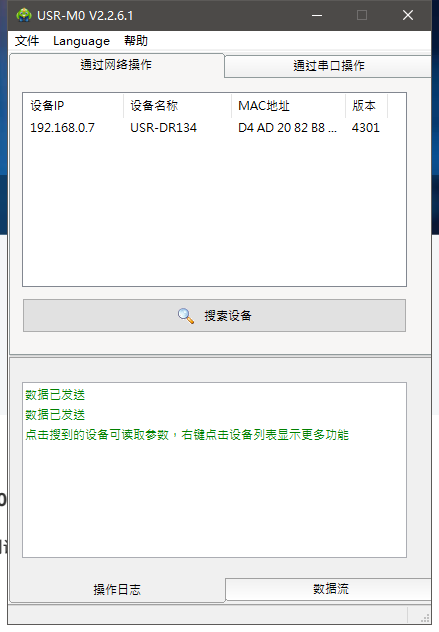

1、下载并打开DR134的设置软件，点击搜索，此时可以看到设备默认ip地址：192.168.0.7。双击ip地址在右侧可以看到参数配置界面。

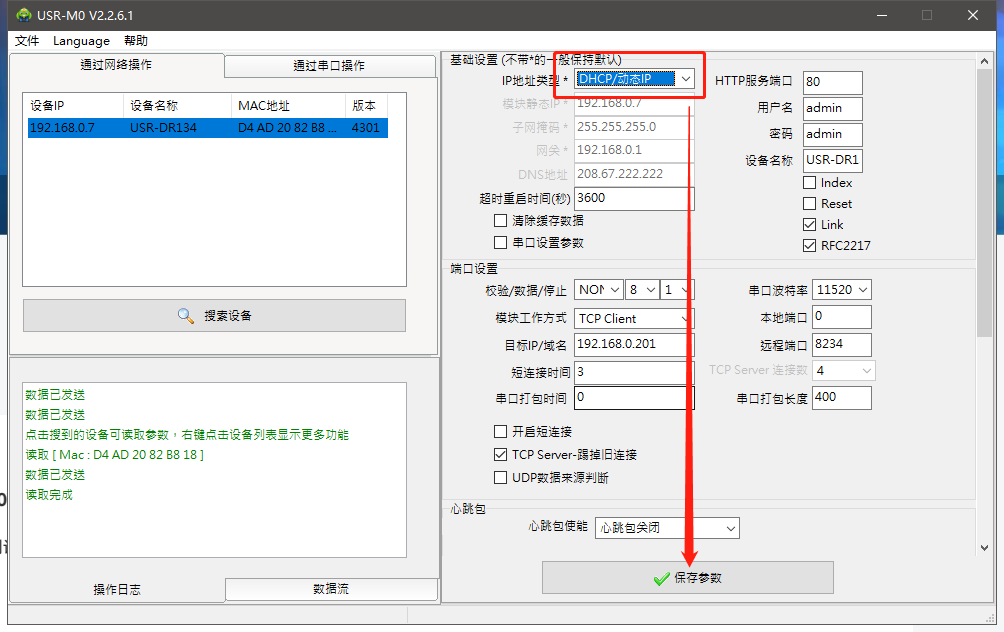

2、将设备的静态ip地址改为dhcp动态获取，保存参数重新搜索之后，可以看到路由器给设备分配的ip地址。

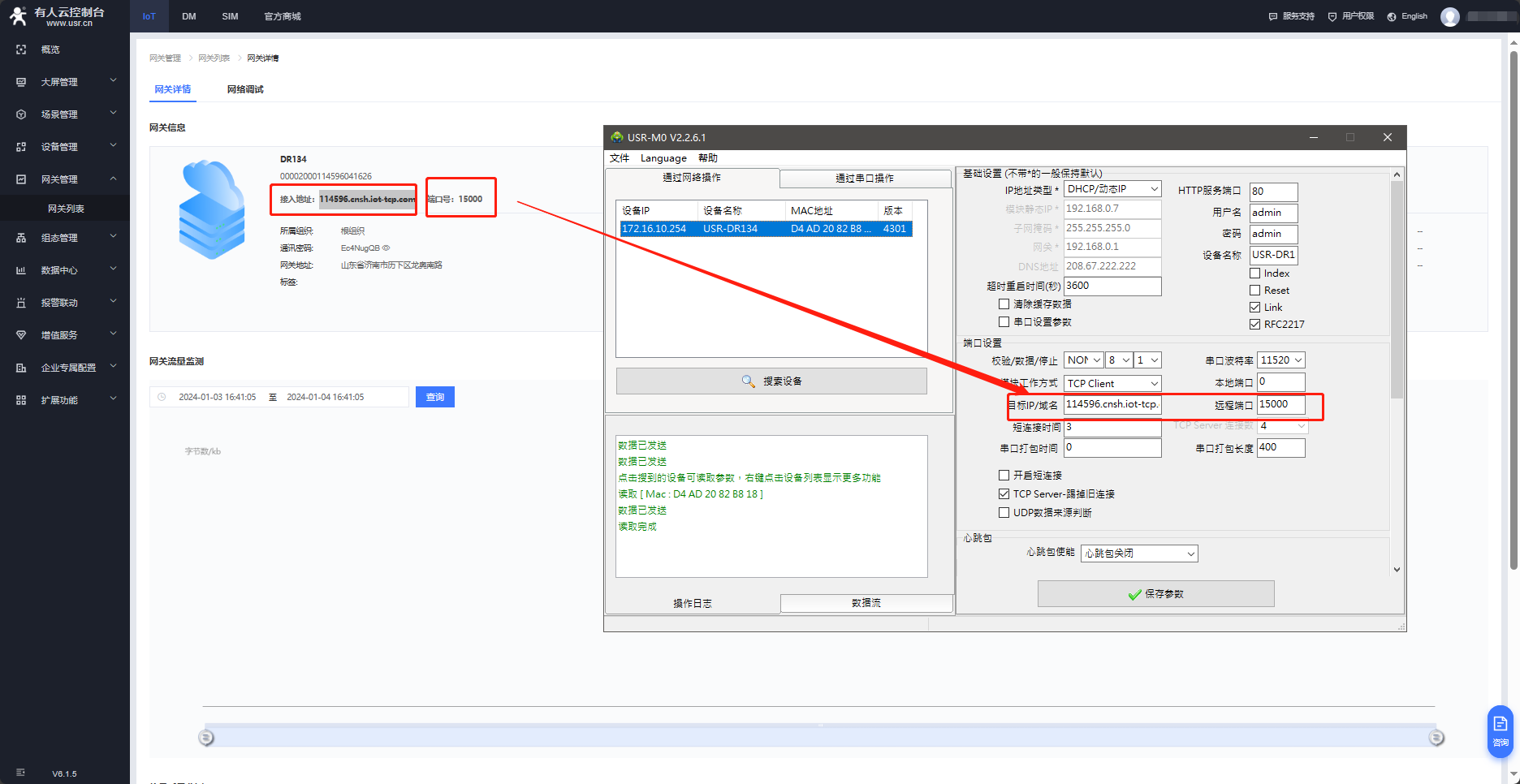

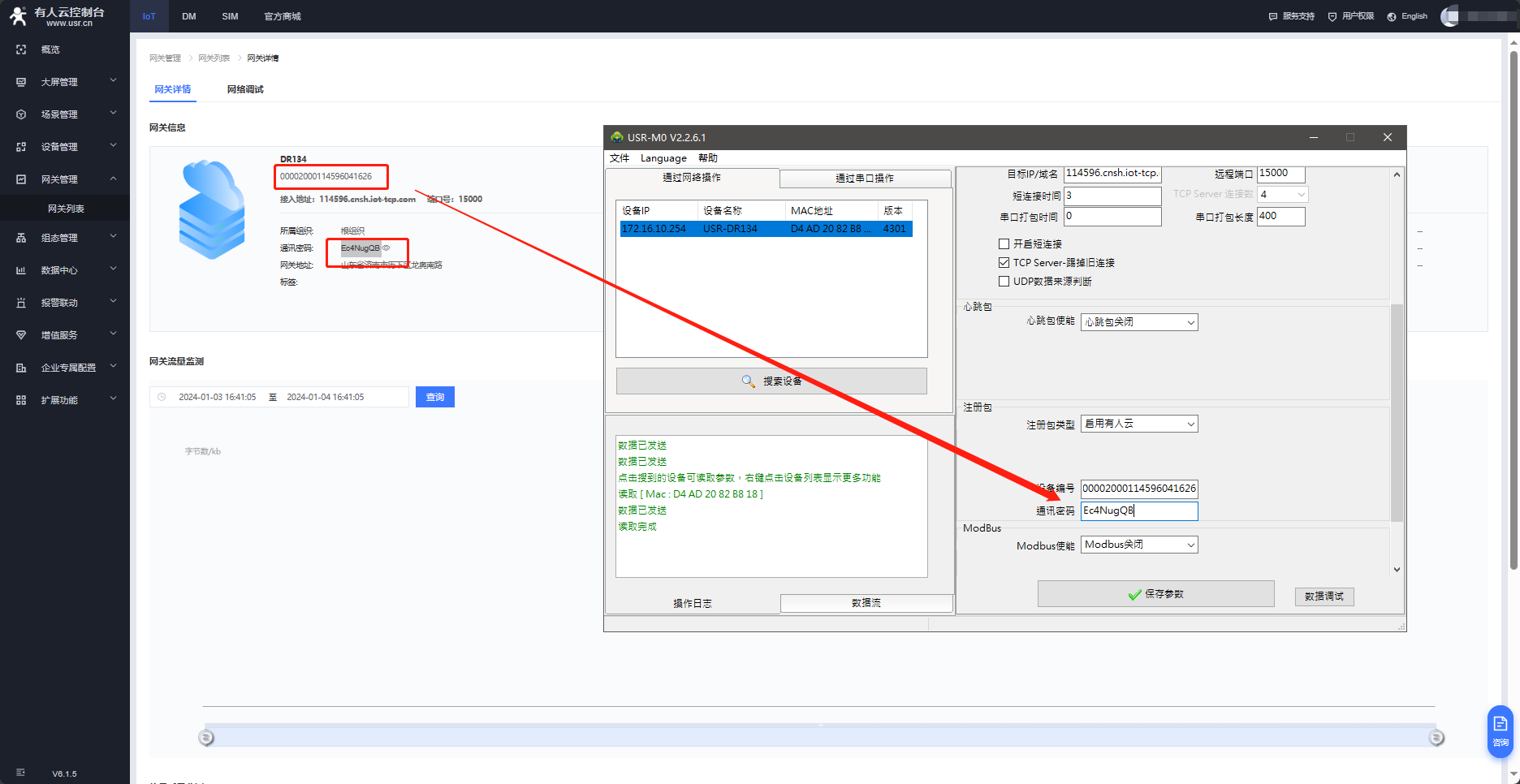

3、点击搜索设备，可以看到上级路由给DR134设备分配的ip地址，点击ip地址进入参数配置界面，修改设备所需连接服务器的地址和端口号。开启注册包--选择启用有人云，并且将有人云平台生成的sn和通讯密码配置到注册包位置，点击保存参数。此时可以看到设备在有人云上线。
六、虚拟串口参数设置

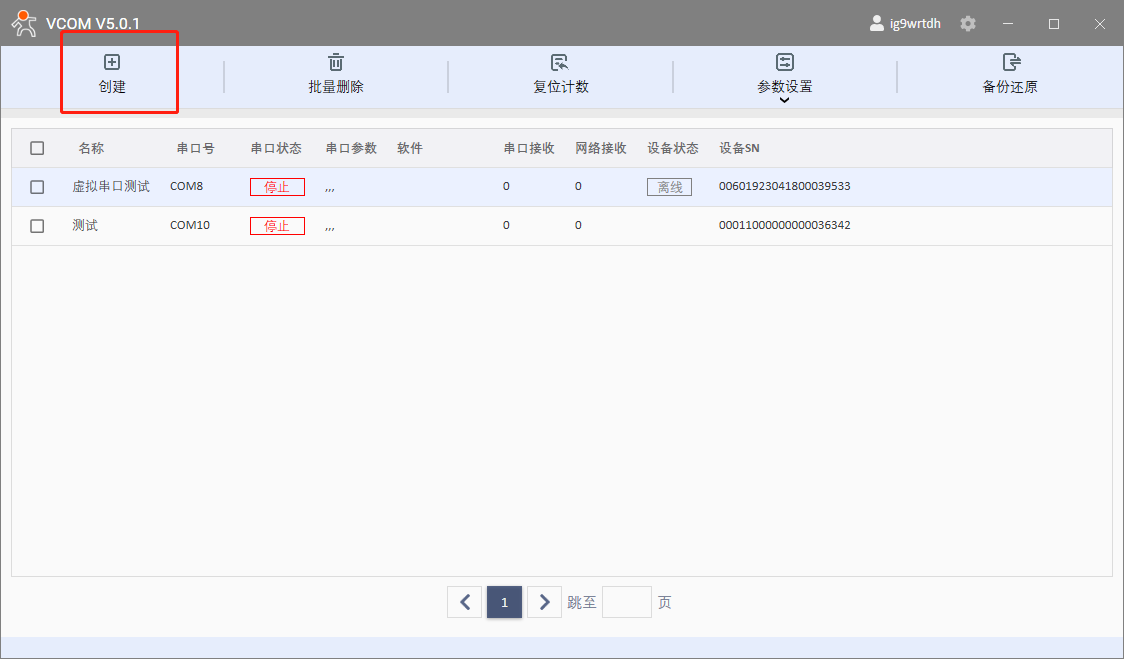

1、下载并打开虚拟串口软件，使用同一个有人云通行证登录账号。点击左上角创建按钮。

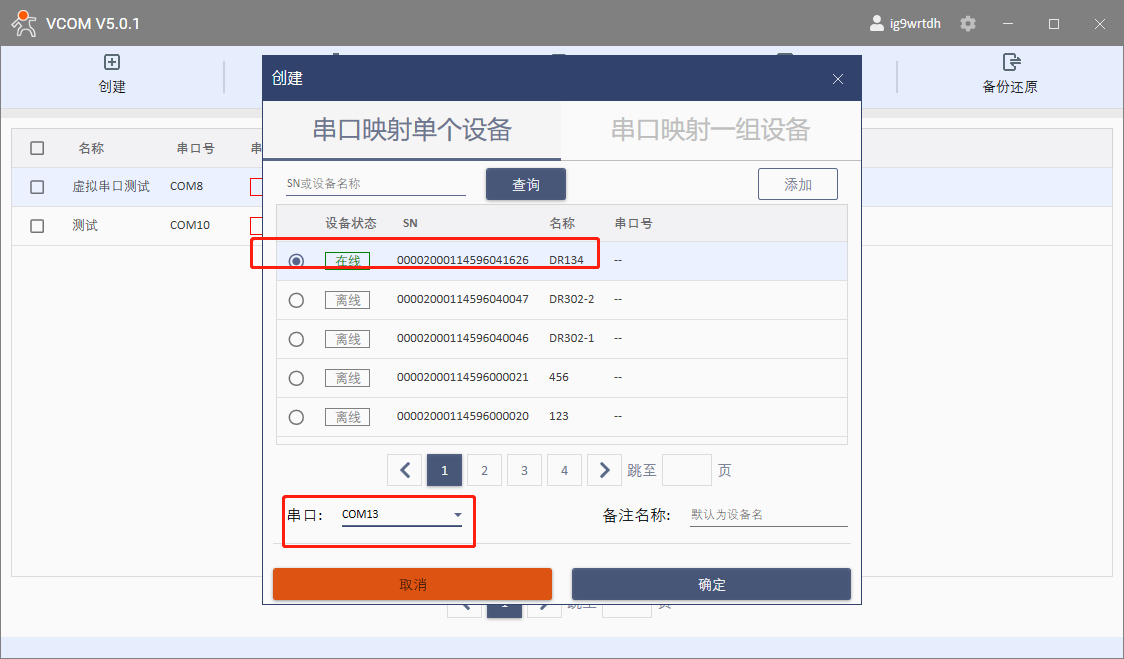

2、选择虚拟串口并且关联需要透传的DR134设备。点击确定。
七、数据测试

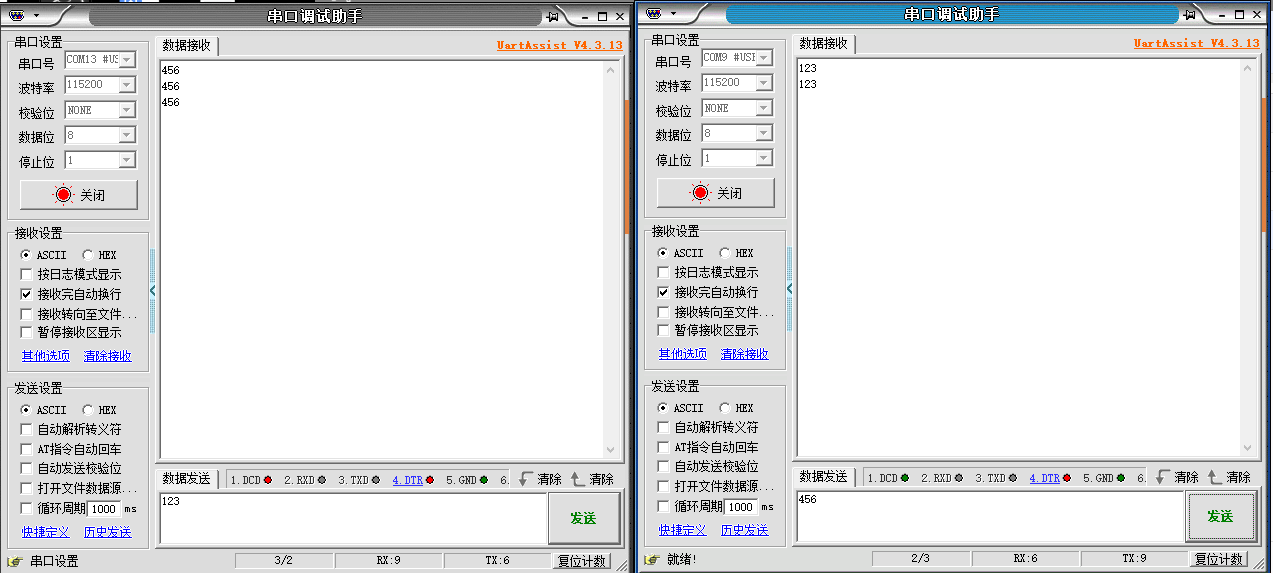

打开两个串口调试助手，一个串口调试助手调用设备管理器中实际串口，用来模拟串口设备，另外一个串口调试助手模拟上位机调用虚拟串口。
撰写人：霍工
