二、数据流向：

 终端串口设备发送数据--->DR504--->服务器

 服务器发送数据--->DR504--->终端串口设备

最终实现串口设备与服务器端的双向数据透传

注意：服务器必须有公网IP地址或者域名，不能是局域网的IP地址，否则504是无法在互联网中找到服务器的

三、设置步骤

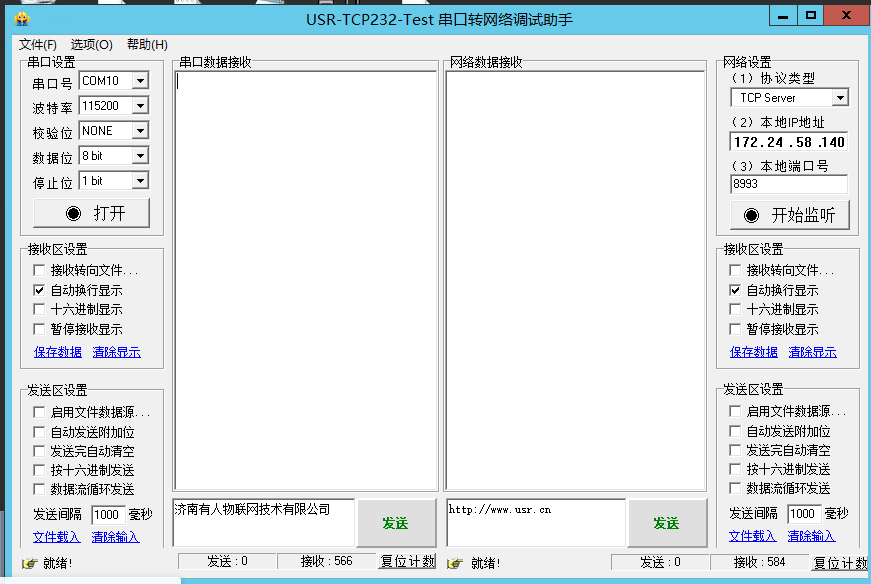

1、首先在远程服务器端打开一个网络调试助手，设置成TCP server以及本地端口号这里端口号设置成8993，开始监听

172.24.58.140这个IP对应的外网IP是39.105.117.9



2、504串口通过USB转485接到电脑端，装上sim卡，接上天线，上电。

打开设置软件，出厂默认波特率：115200,n,8,1；

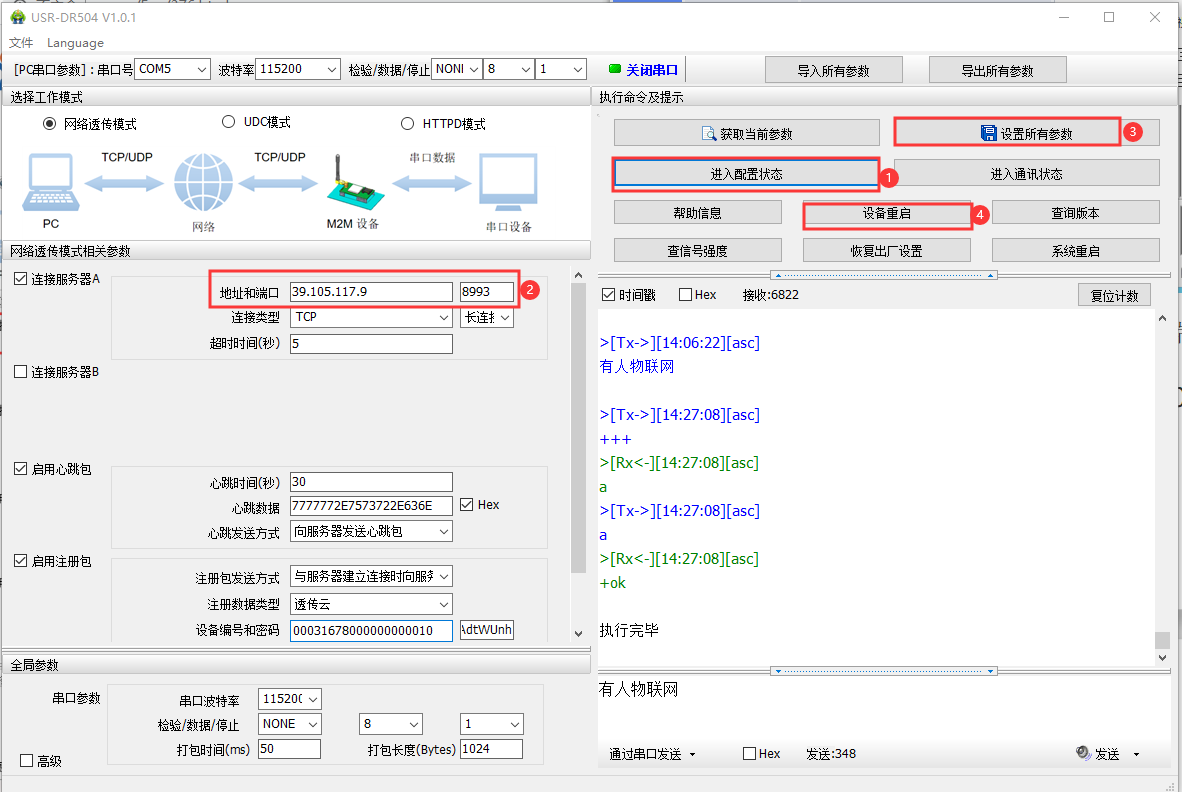

打开串口--->进入配置状态--->成功的话，会返回执行完毕--->修改服务器地址和端口--->设置并保存参数--->模块重启



3.      模块重启后，在linkA指示灯亮了后，在服务器端，可以看到已经有连接对象了，串口和服务器端能正常收发数据，当串口长时间不发送数据的时候，DTU会主动发送心跳包给服务器（该功能可以取消，具体参考504的软件设计手册）。

 注意：504的串口参数要和真正的串口设备的串口参数要一致，否则不能正常通讯



4.       有时客户的服务器端安装的软件需要通过串口来读取数据，这个可以通过我司的虚拟串口实现。

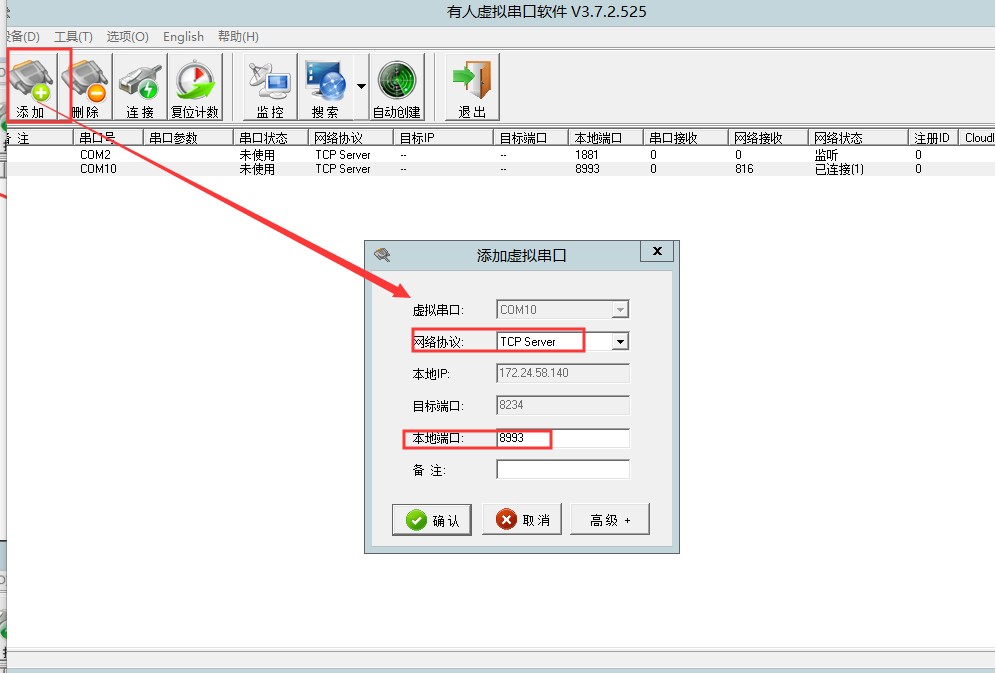

5.       安装虚拟串口后，设置方法：添加虚拟串口-->选择COM口-->TCP server(软件会自动锁定本地IP)-->设置本地端口号（和DTU设置的服务器端口号一致，本案例中是8993）-->确认

虚拟串口下载地址：http://www.usr.cn/Download/31.html

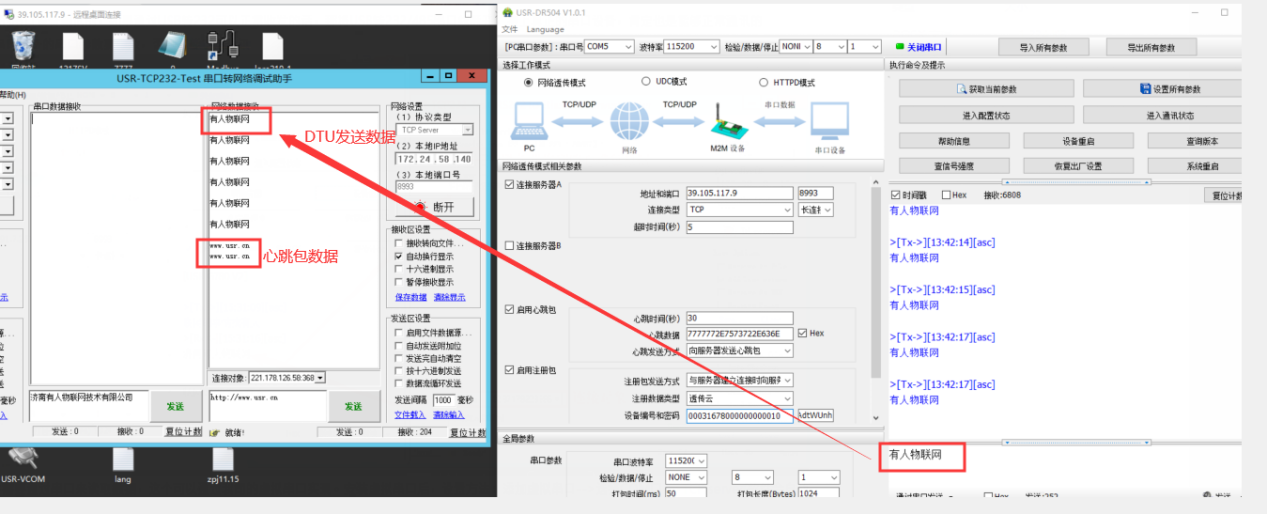

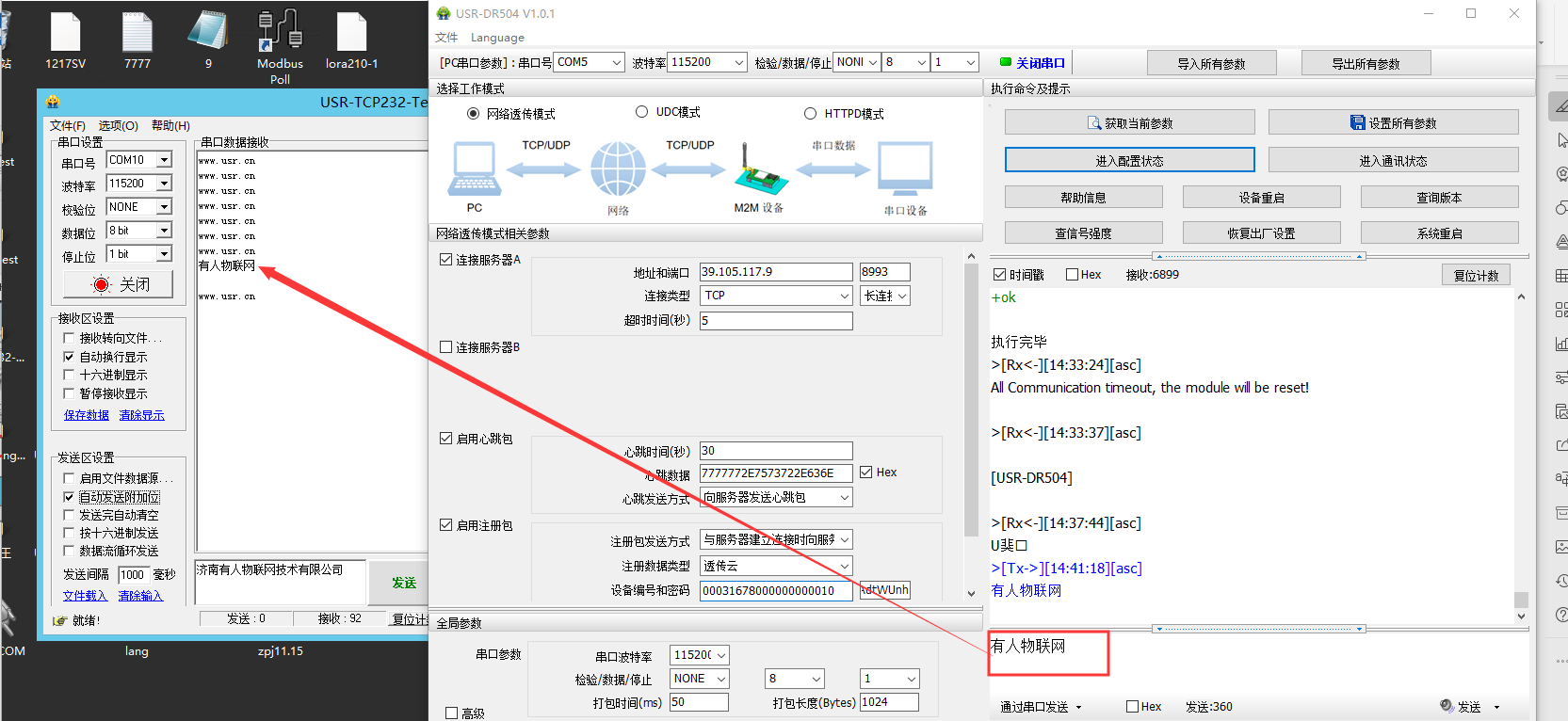

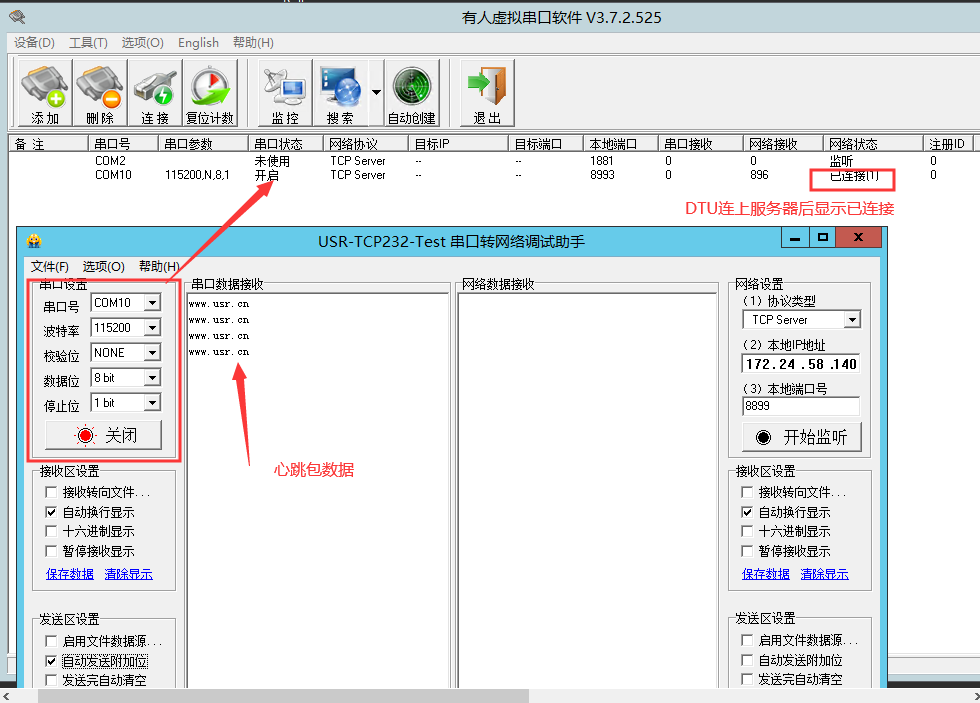

DTU串口和虚拟串口双向数据收发结果见下图
