USR-DR404 连接虚拟串口通信测试
2020-02-12


1、资料下载:

导轨式WIFI串口服务器 USR-DR404 产品介绍:http://www.usr.cn/Product/289.html

软件设计手册:http://www.usr.cn/Download/894.html

说明书http://www.usr.cn/Download/895.html

硬件设计手册http://www.usr.cn/Download/828.html

规格书http://www.usr.cn/Download/829.html

串口AT指令配置软件下载链接http://www.usr.cn/Download/707.html

USR-TCP232-Test有人网络调试助手软件下载链接(串口调试助手二合一http://www.usr.cn/Download/27.html

USR-VCOM 虚拟串口软件下载链接http://www.usr.cn/Product/72.html

2、准备工作:

注意:在开始测试之前,一定要把电脑上的防火墙关闭,退出杀毒软件;在适配器设置中禁用本地网卡、VPN、虚拟机以及其他的网络设备。

3、硬件连接:

USR-DR404(以下简称DR404)使用端子供电,注意DR404端子 + 接电源正,DR404端子 -接电源负。电源供电范围使用DC:5-36V 。

串口接线,调试可以使用USB-RS485串口线去接线。DR404的485端子A接USB-RS485的A,DR404的485端子B接USB-RS485的B。注意:如果接客户485设备,设备有GND,地线接端子的G。

USR-DR404安装wifi天线,棒状wifi天线。

接线如下图:



4、无线连接:

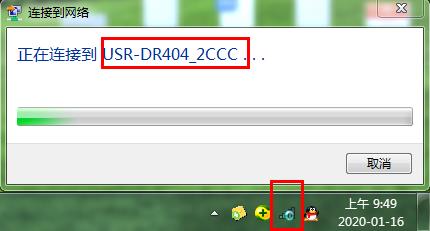

USR-DR404出厂默认是AP模式,电脑无线网卡去搜索USR-DR404的wifi。

举例USR-DR404_2CCC,热点名称是产品名+下划线+MAC后4位。MAC可以用产品右侧贴膜标签上看到,MAC:9CA525A12CCC。

可以通过无线网络连接,去查看状态,点击详细信息,就可以看到电脑连接USR-DR404,电脑的IP是10.10.100.100。

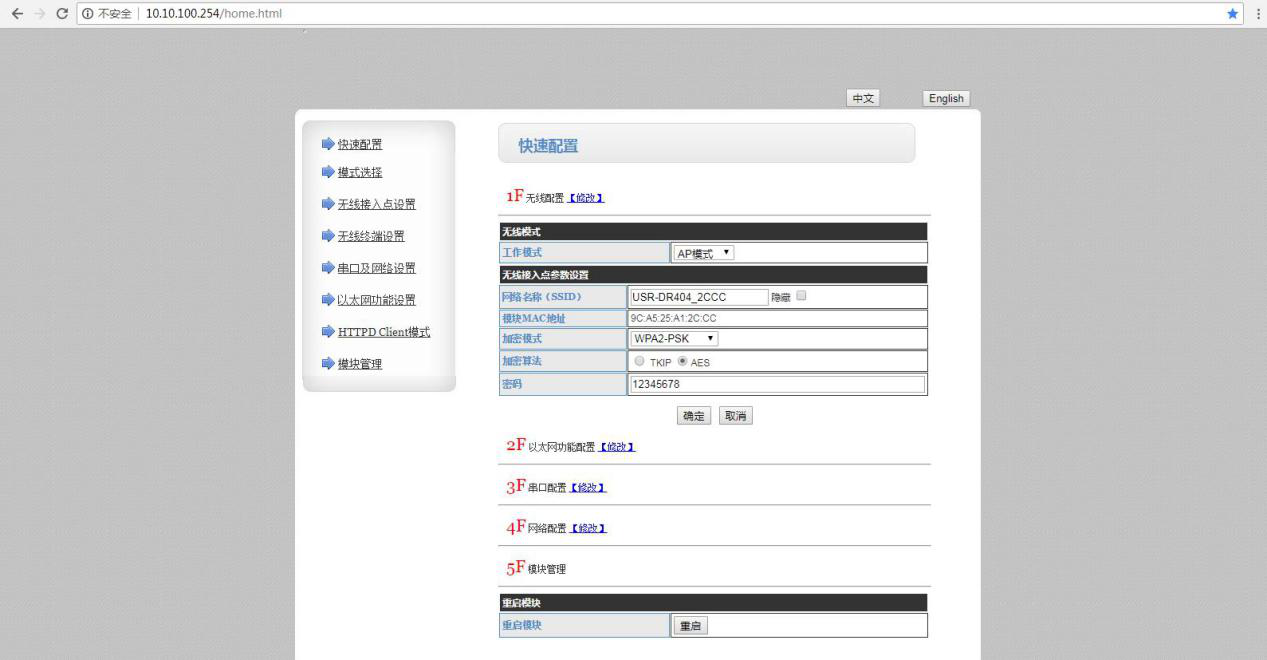

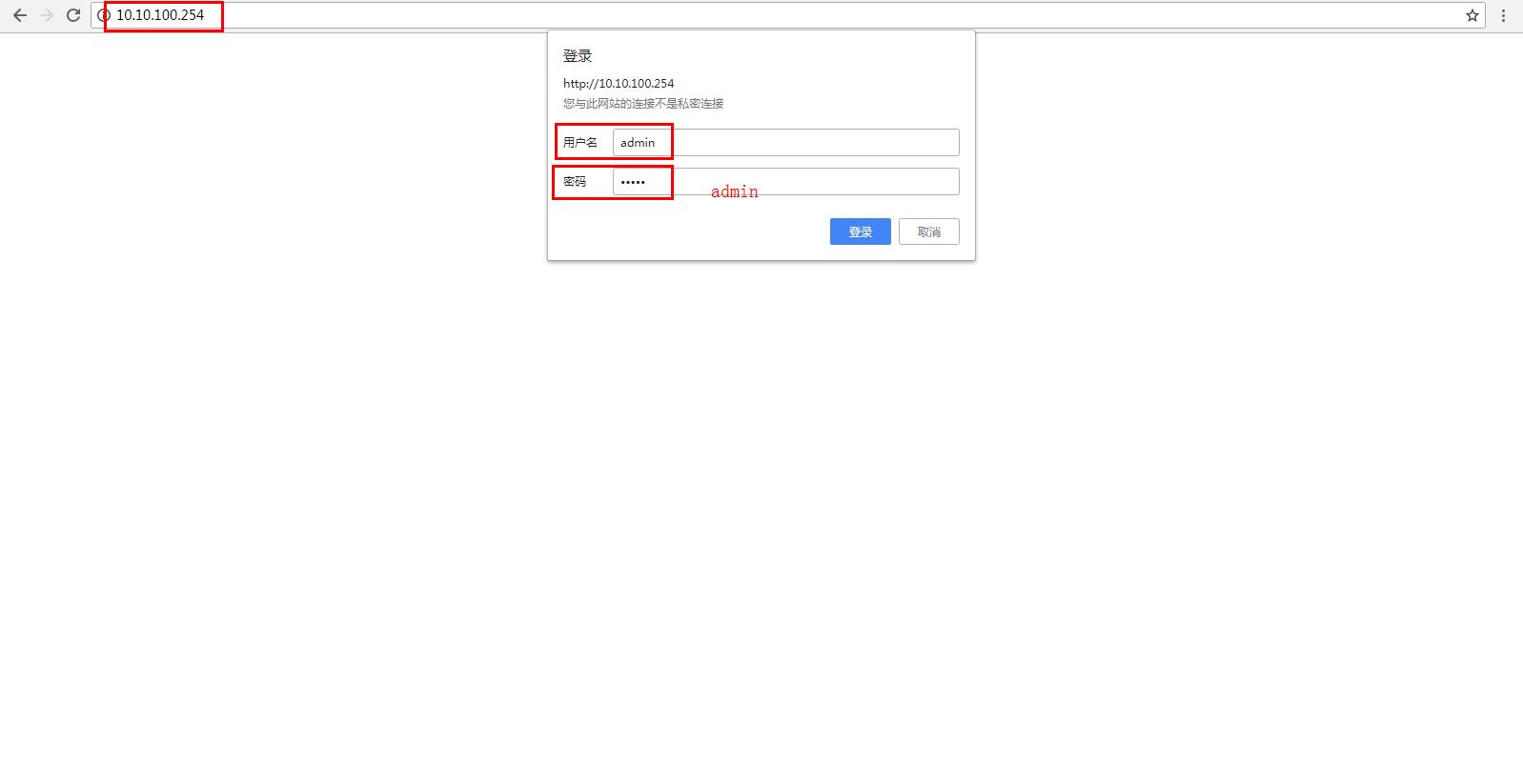

USR-DR404默认IP是10.10.100.254,用这个IP,在浏览器输入,进入USR-DR404的内置网页,可以对DR404进行参数查看和参数配置。登录用户名和密码都是admin。

5、建立虚拟串口:

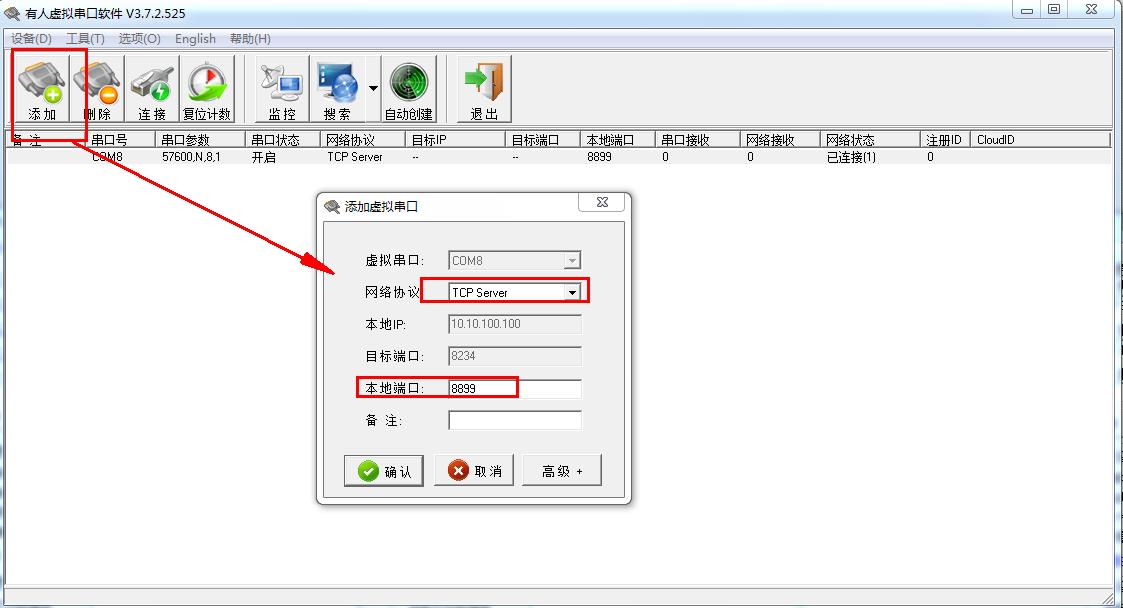

电脑关闭杀毒软件和防火墙,下载并安装虚拟串口软件,手动添加一个COM口,做TCP server,端口8899。

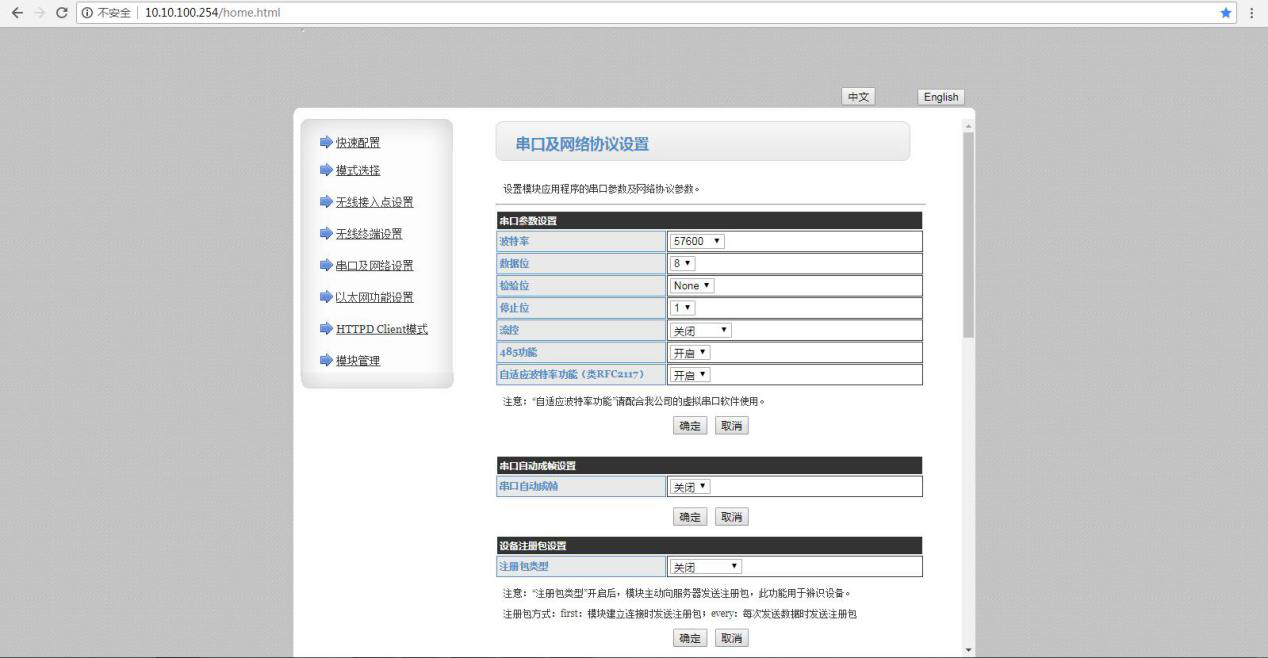

DR404在网页上,串口及网络设置,设置网络模式TCP client,服务器IP填电脑IP10.10.100.100,端口填8899。保存参数,重启DR404



6、数据传输测试:

USR-DR404默认串口参数是57600,NONE,8,1

USB-RS485串口线接电脑USB口,在电脑上设备管理器中,查看USB-RS485线的串口号,是COM4。

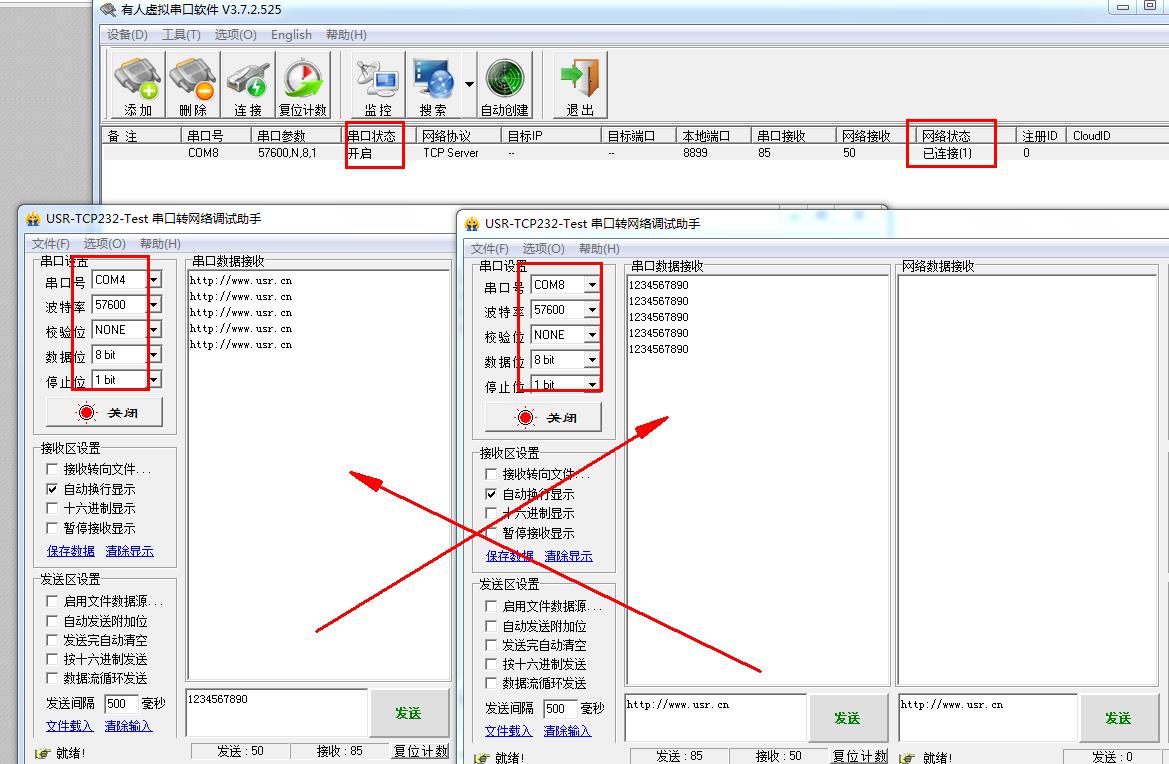

打开两个USR-TCP232-TEST网络助手,左侧串口部分用COM4和虚拟串口COM8打开,串口参数和DR404设置一致。

然后用两个USR-TCP232-TEST测试串口和虚拟串口之间的数据传输。

注意:485是半双工,不能双向同时发数据。
