一. 所需资料
N540软件设计手册：http://www.usr.cn/Down/USR-N540-software-V1.0.3.pdf
N540说明书：http://www.usr.cn/Down/USR-N540_V1.1.2.pdf
N540设置软件：http://www.usr.cn/Download/230.html
串口调试助手：http://www.usr.cn/Product/78.html

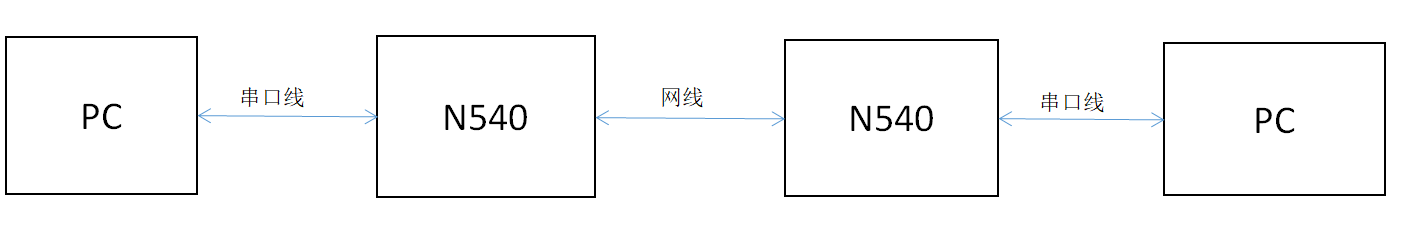

二. 网络拓扑图
三. 连接方式
1. 先将设备分别通过网线直连电脑，USB转232串口线插到电脑上，然后通过设置软件来设置相应的参数
2. 参数设置完成后将两台N520通过网线链接，然后将两者通过USB转232串口线分别链接到电脑上（两个串口）
四. 具体操作
1. 按路径：控制面板——>网络和Internet——>网络和共享中心

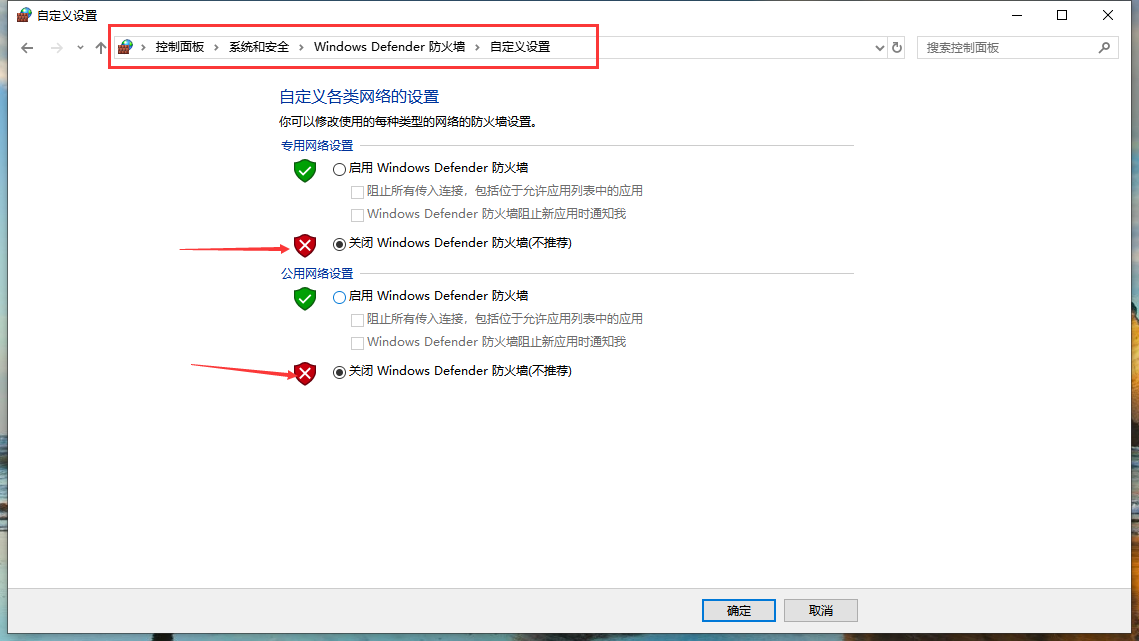

到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

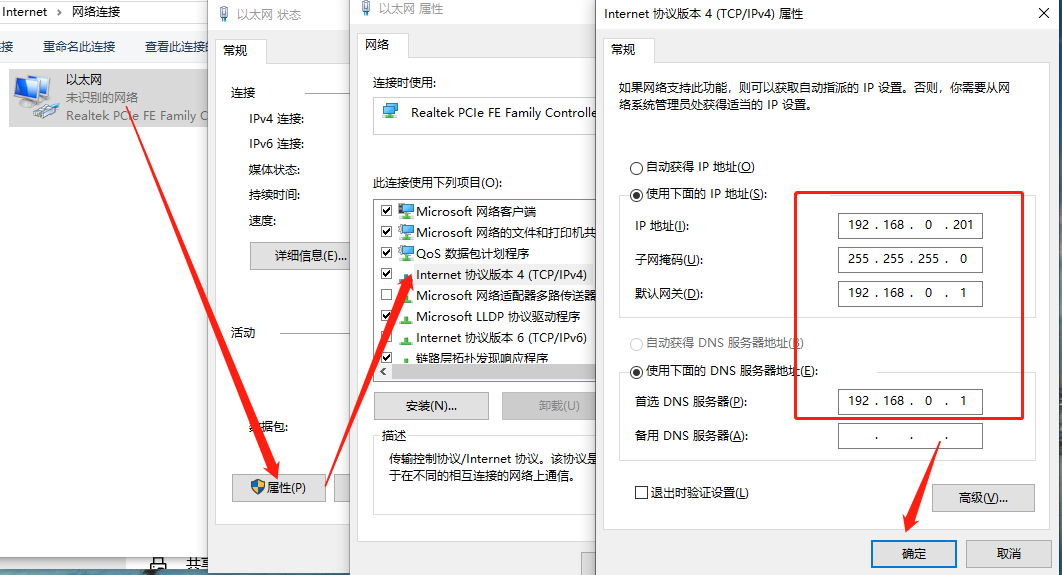

2. 电脑设置静态IP，设置成与N540同一网段，N540默认IP：192.168.0.7。

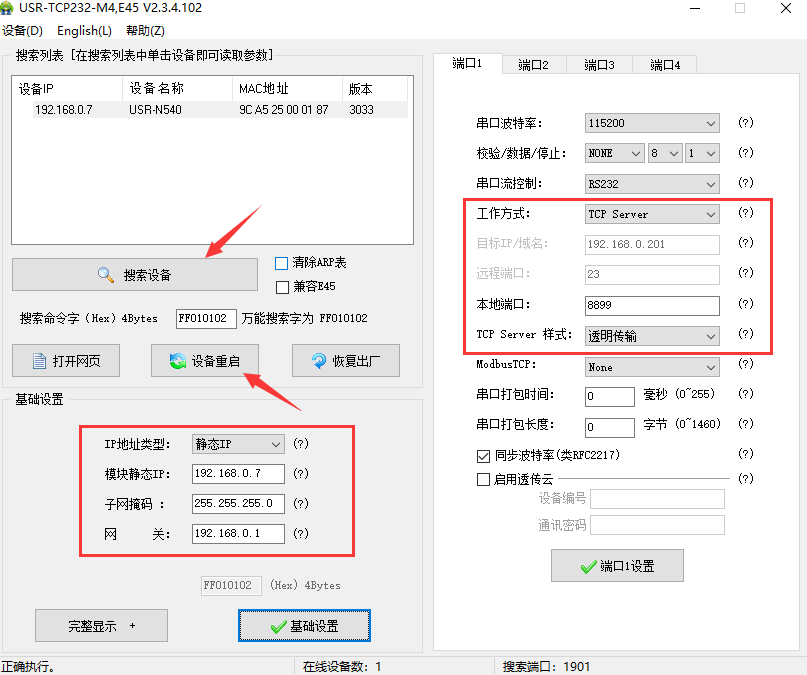

3. 设置N540（第一台）的参数：打开设置软件，点击搜索设备，可看到搜索到的设备，点击选中搜索到的设备，可看到N540的基础设置和端口参数，选择端口1通信，设置它的工作方式为TCP sever,设置本地端口号为8899. 然后点击“端口1设置”，再点击“设备重启”，使参数生效，如图所示：
4. 设置N540（第二台）的参数：打开设置软件，，点击搜索设备，可看到搜索到的设备，点击选中搜索到的设备，可看到N540的基础设置和端口参数。

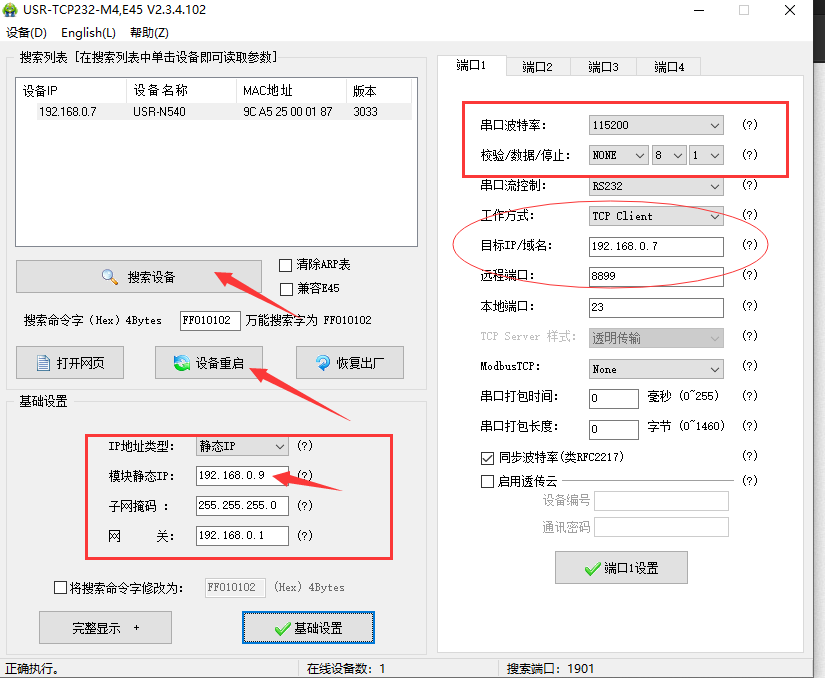

5. 选择端口1通信，设置它的工作方式为TCP client,设置他的“目标IP/域名”为：192.168.0.7，设置远程端口号为8899，然后点击“端口1设置”，更改模块的静态IP为192.168.0.9，避免模块连接IP冲突，点击基础设置，保存参数。点击“基础设置”，再点击“设备重启”，使参数生效，如图所示：

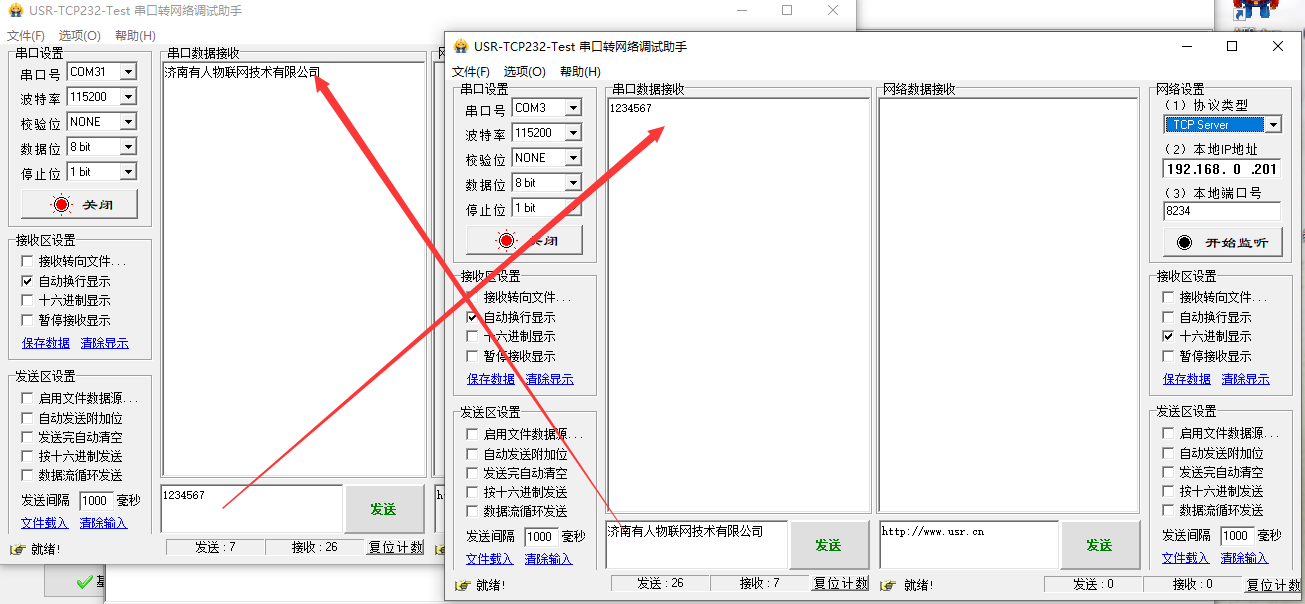

6. 将两台设备通过网线连接，分别用USB转232串口线将他们连接接到电脑上，打开串口调试助手，分别打开两者对应的串口测试通讯
