两个USR-C216 模块连接有人云实现远程一对一透传
2020-04-12


C216软件设计手册:http://www.usr.cn/Down/USR-C216-software-V1.0.3.pdf

有人串口调试助手http://www.usr.cn/Download/27.html

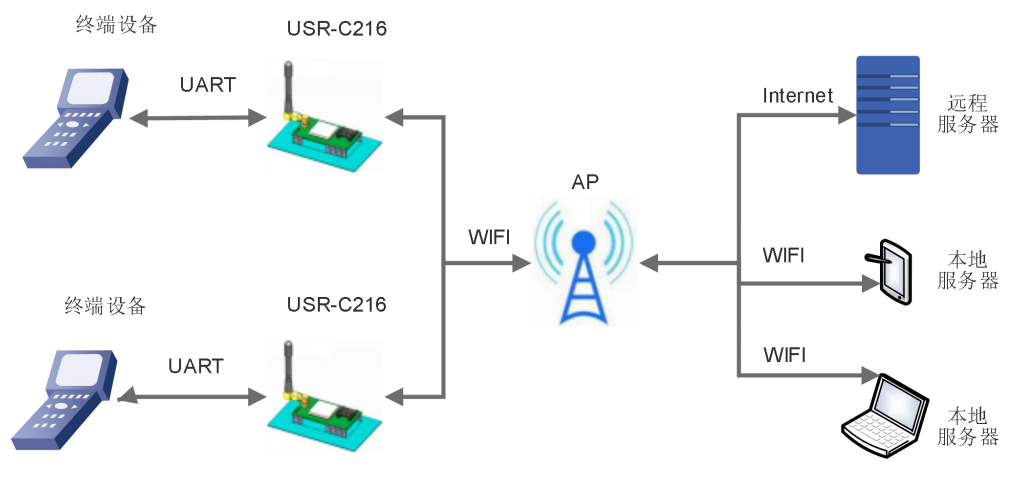

本案例基于STA模式的无线网络配置:







数据流向:PC端串口调试软件----1C216-----有人云透传组----2C216---PC端串口调试软件

客户实际应用:串口设备---C216--有人云透传组----C216---远端串口设备或串口软件





具体步骤如下:

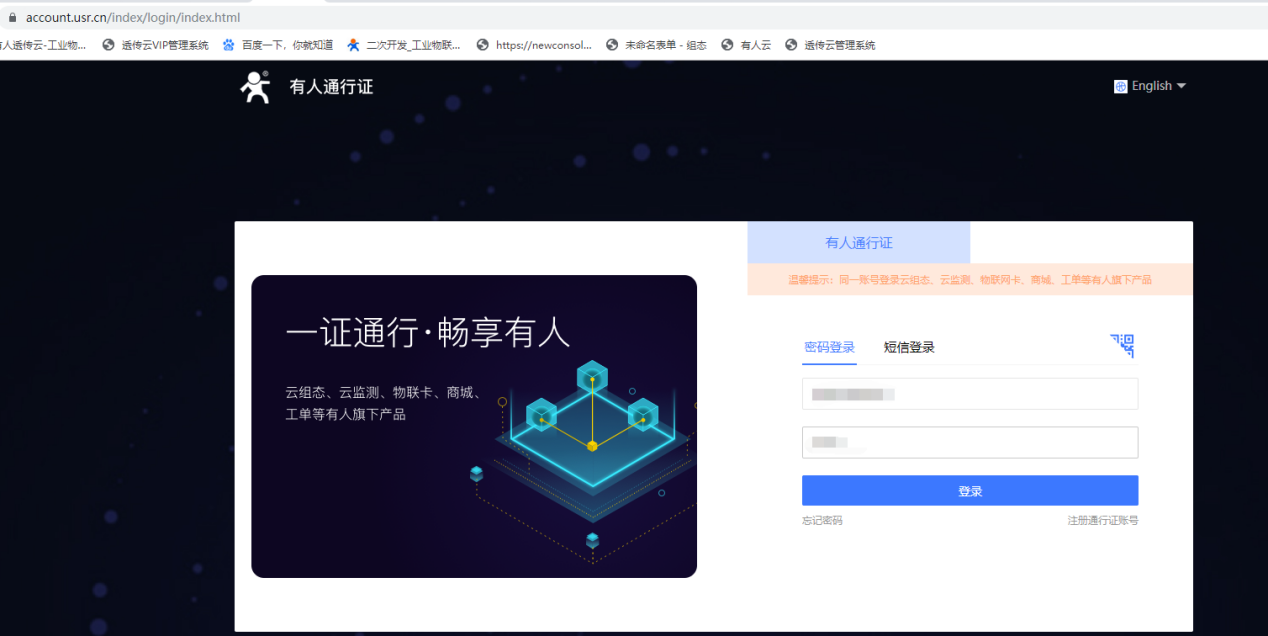

1、登录有人云(如果没有账号先申请通信证

有人云入口:https://account.usr.cn/mp_scada

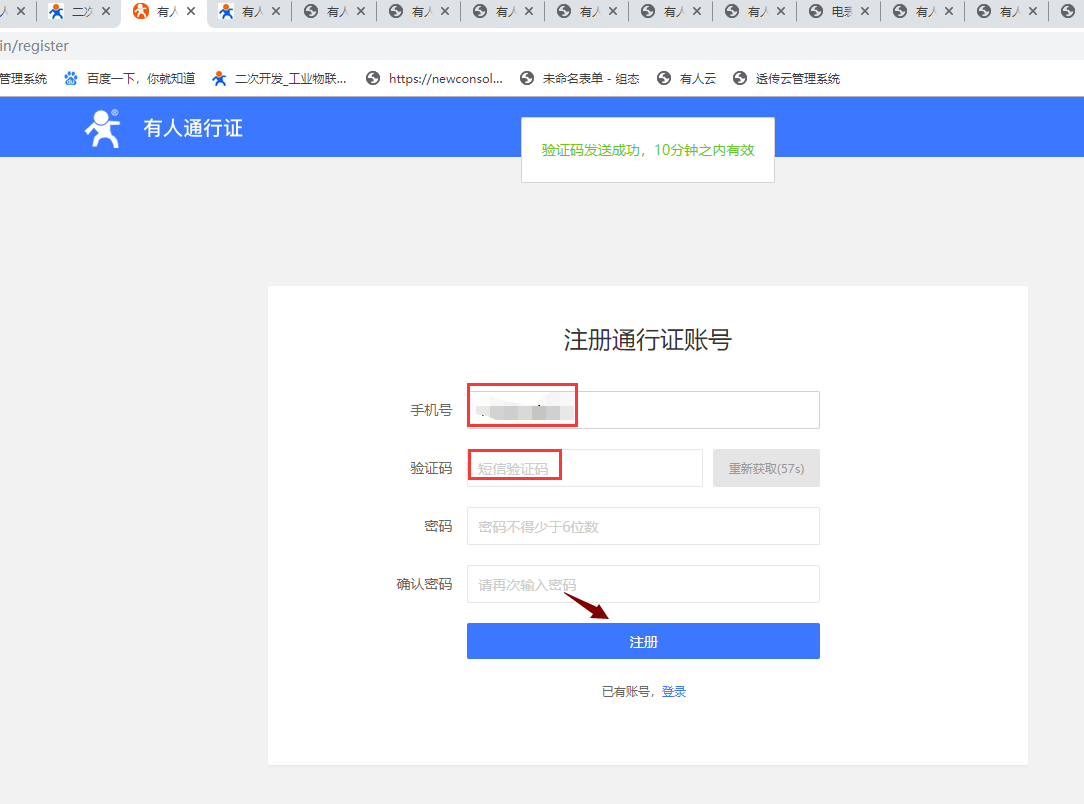

2、目前只能通过手机号来注册通行证账户;





3、注册完此,由此进入有人云界面;

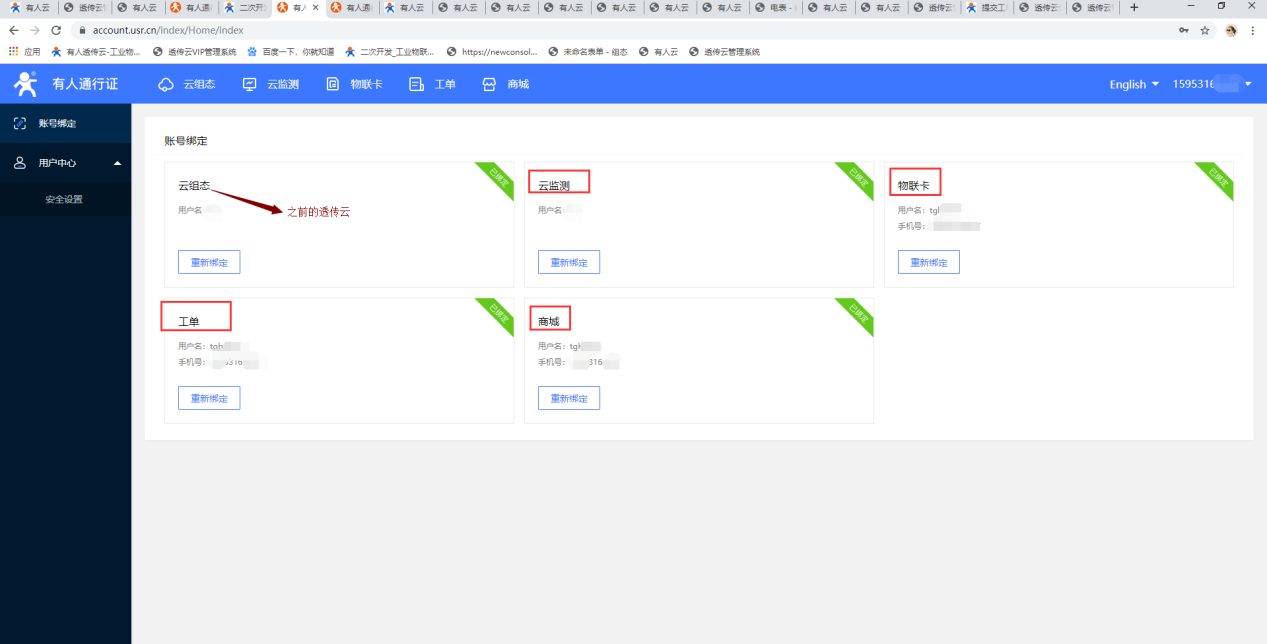

4、可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测和商城;

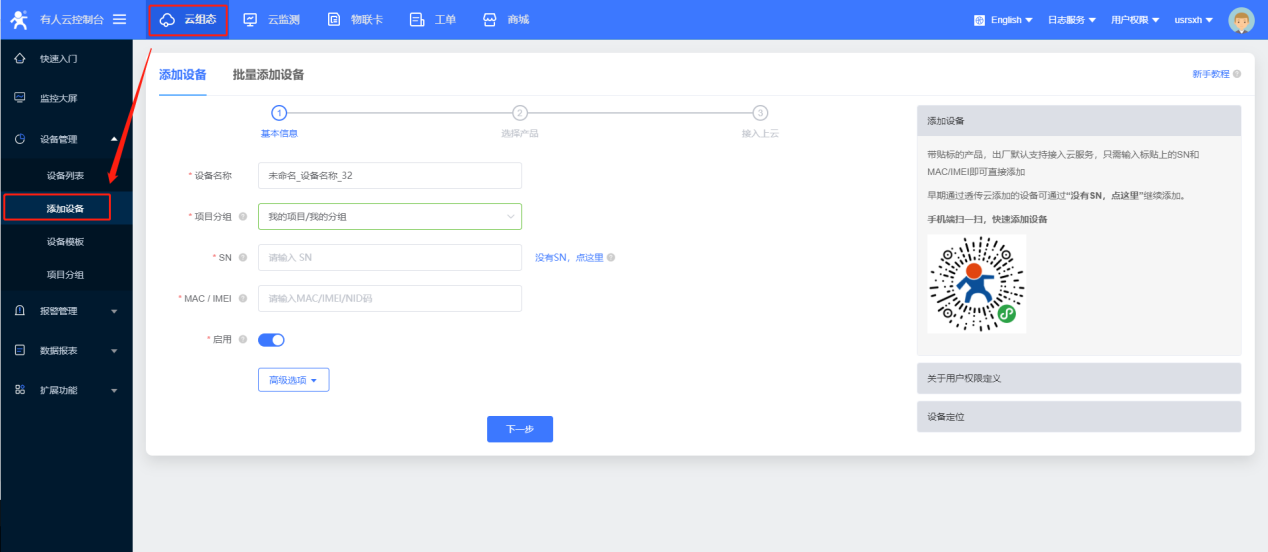

5、本次案例是两个C216连有人云进行数据透传,选择添加设备;





6、设置设备名称,和项目分组,C216目前只能使用ID方式添加设备id,不能直接使用SN码添加设备, 点击“没有SN,点这里”,使用设备id和密码默认添加就可以,点击一下步;

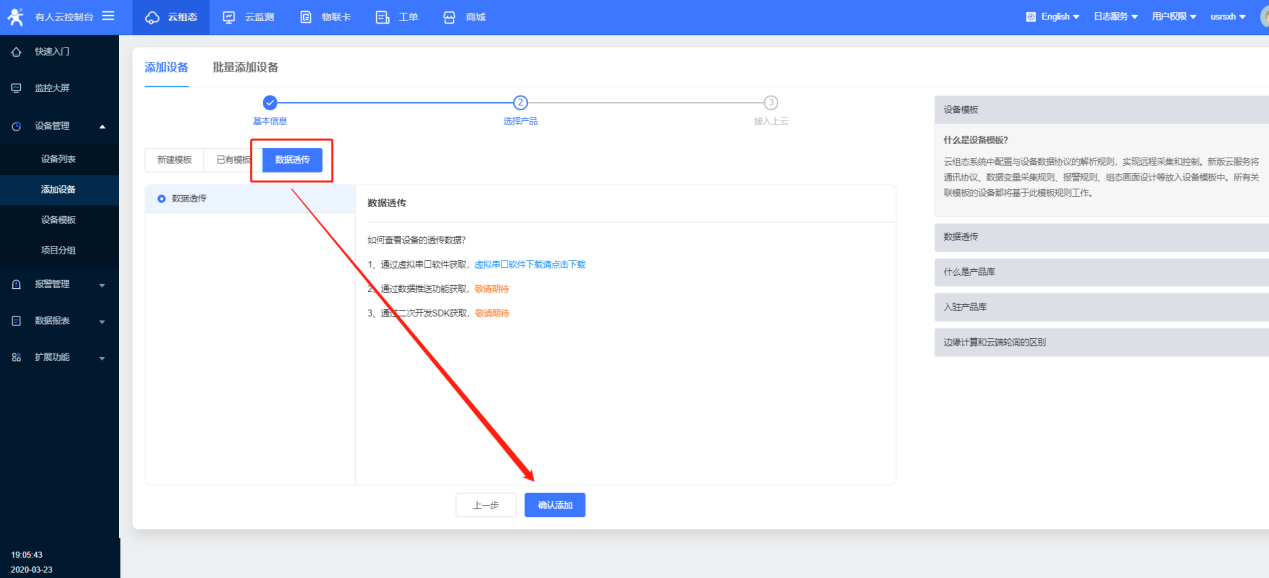

7、选择“数据透传”确认添加。

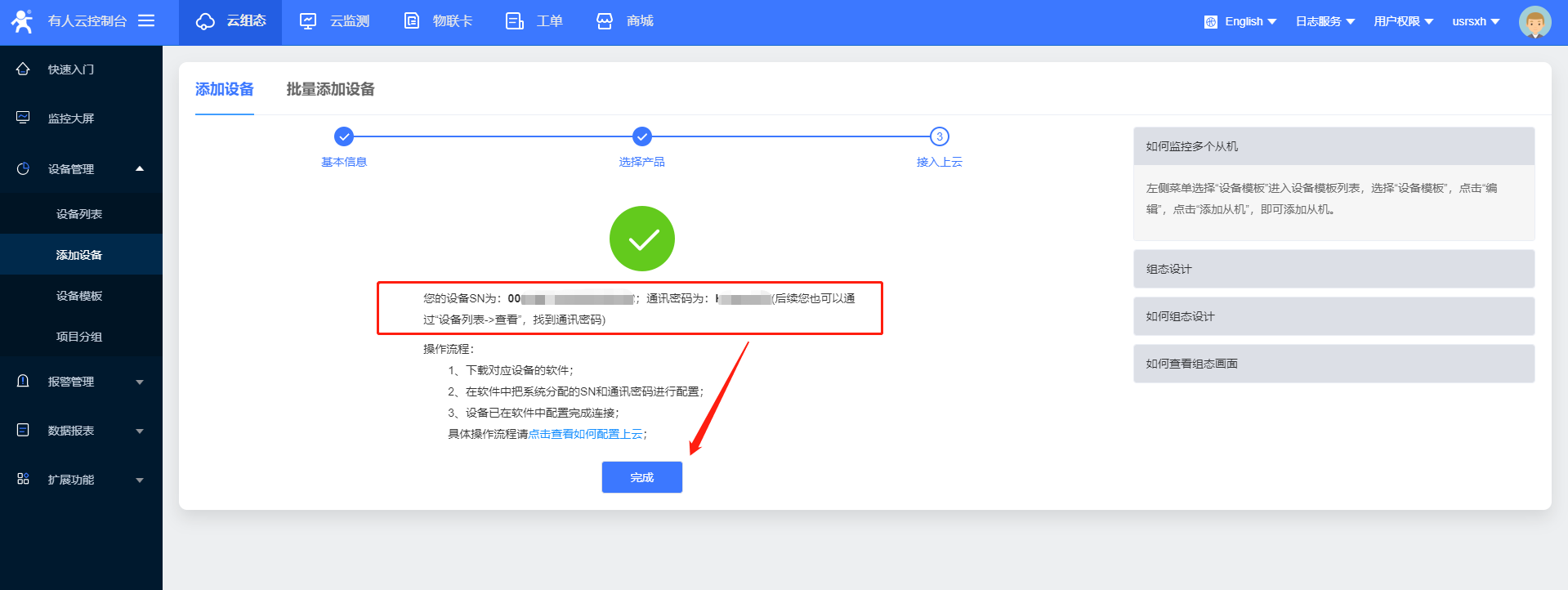

8、点击“完成”,添加成功;

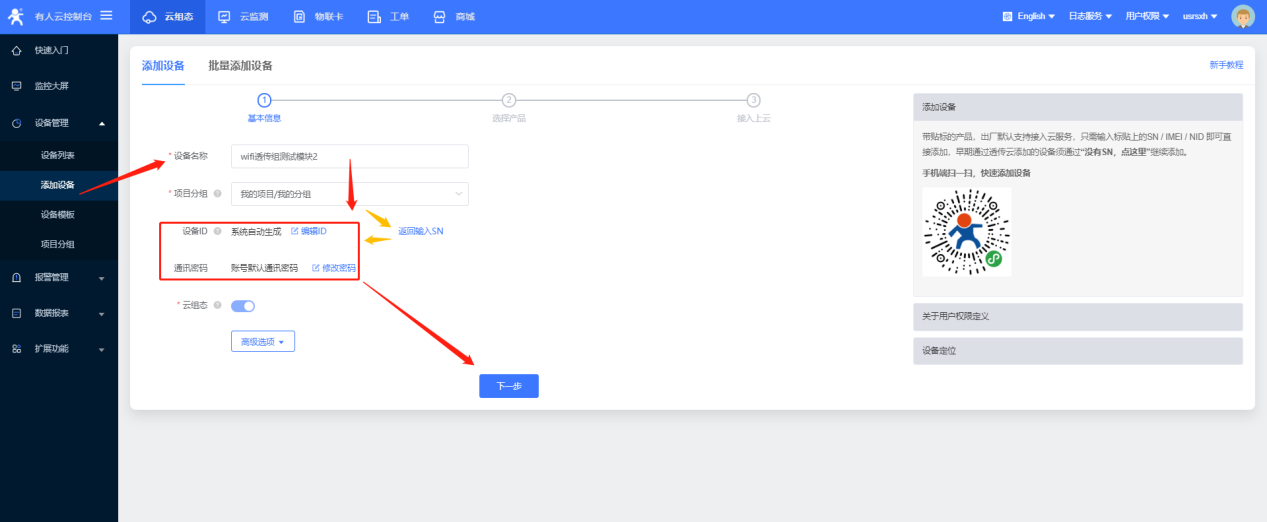

9、再次添加设备,名称设置“wifi透传组测试模块”,设备ID与通信密码自动生成后点击“下一步”后,选择“数据透传”,确认添加。

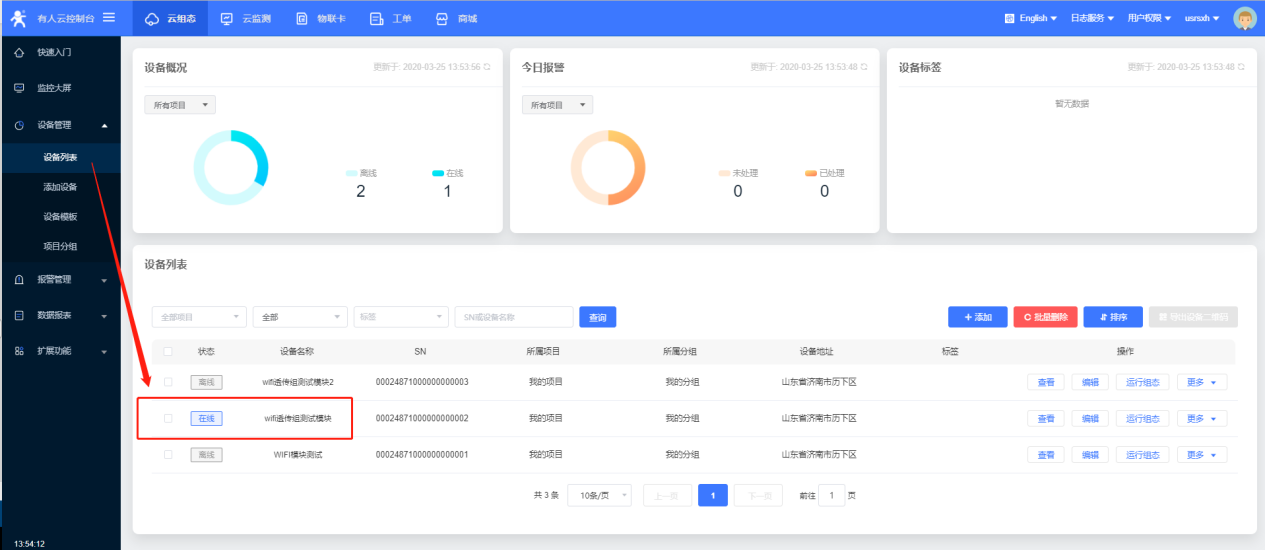

10、设备列表内可以看到刚刚添加的两个设备。

11、在“扩展功能”-“功能中心”选择开通“透传管理”功能;

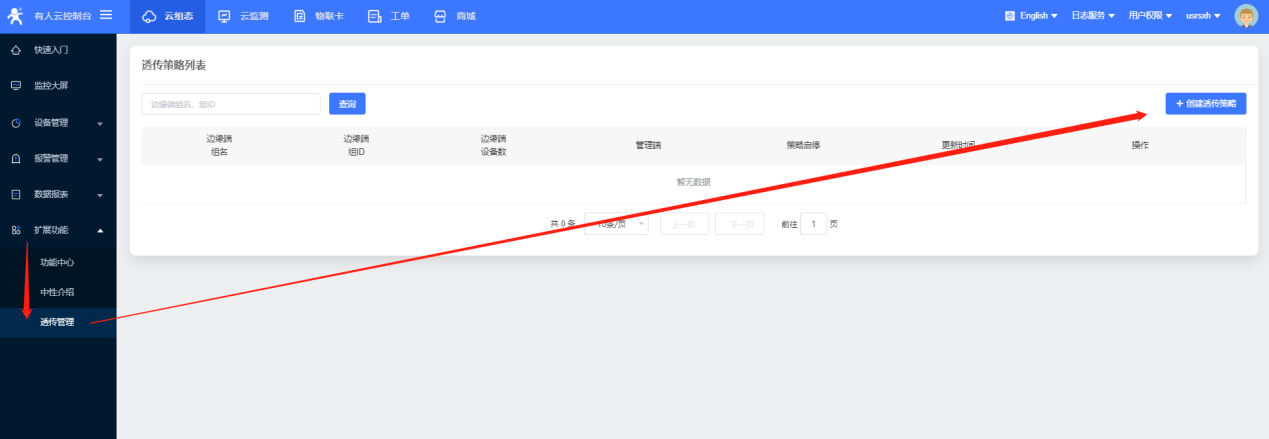

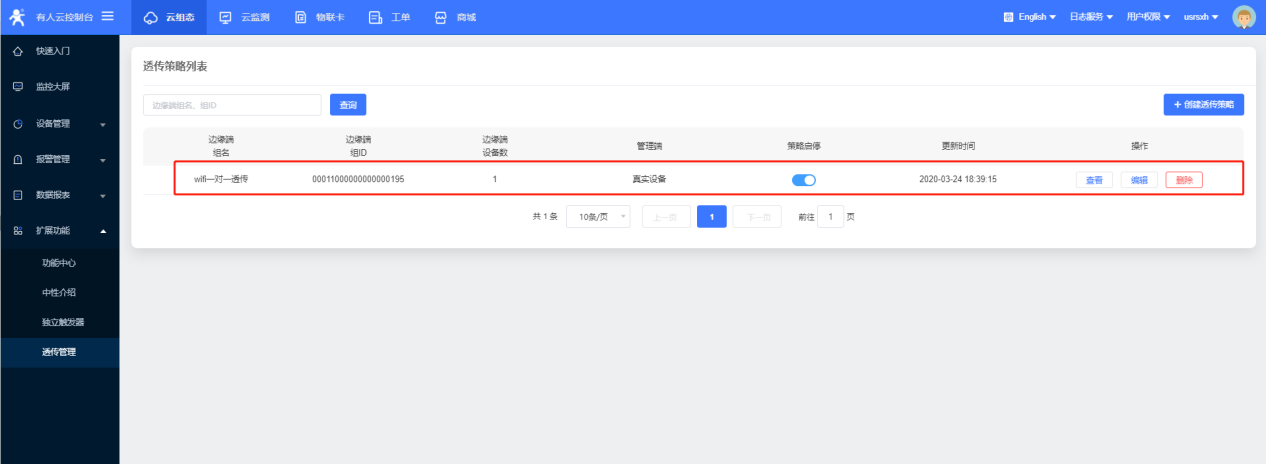

12、创建透传策略

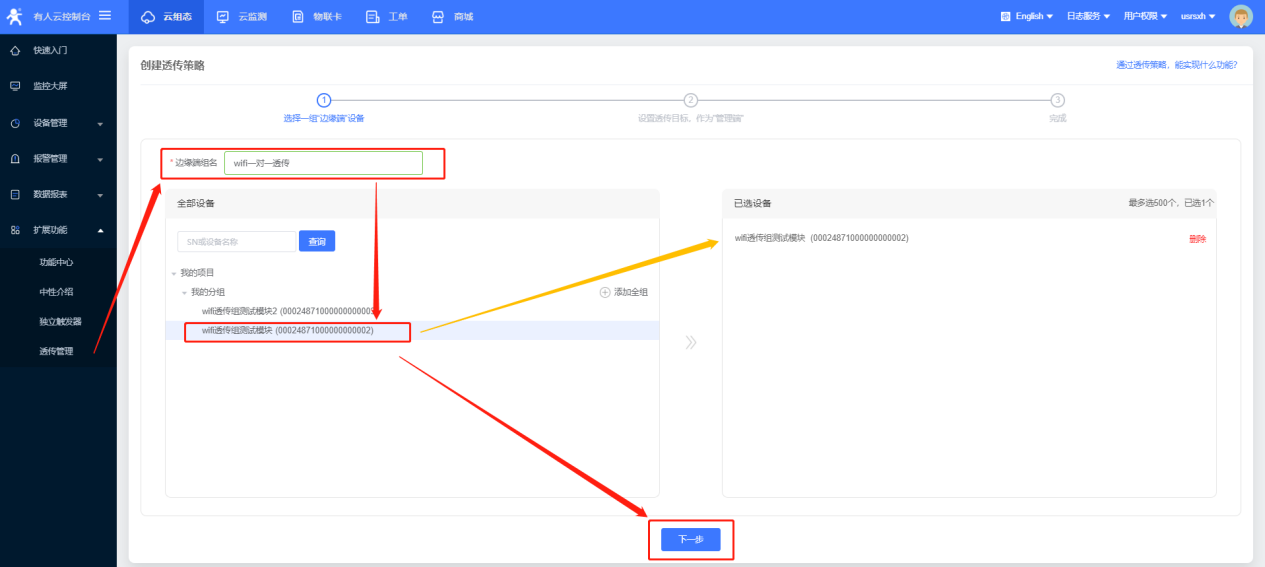

13、设置边缘组名称,在全部设备中点击刚刚添加的第一个模块,已选设备中会显示您选中的设备,点击“下一步”。

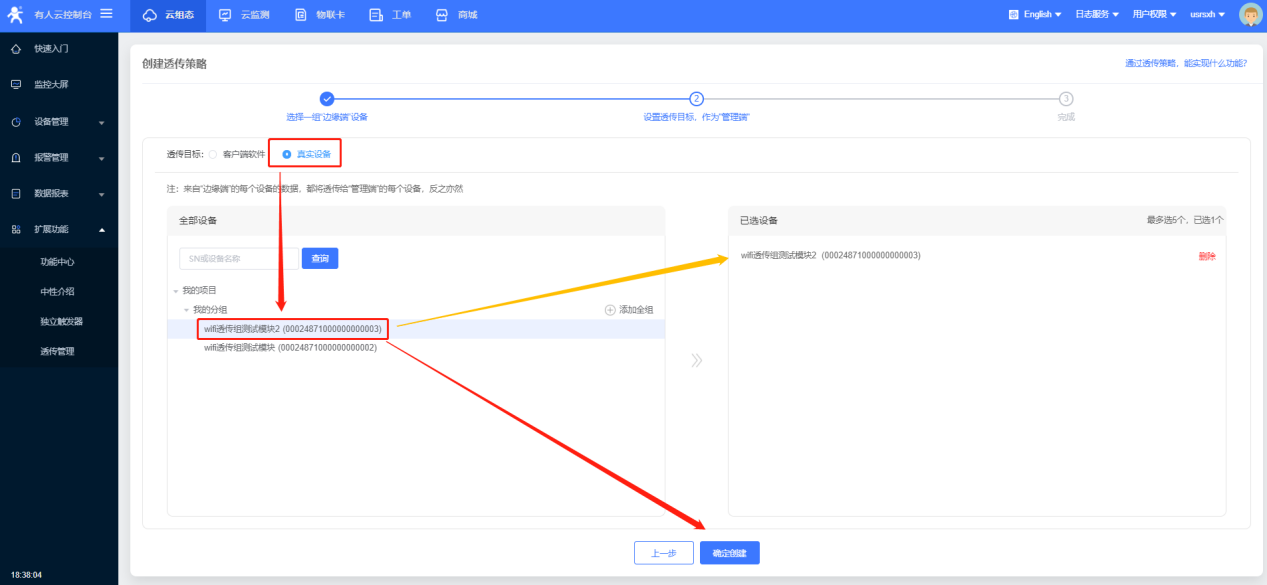

14、透传目标选择“真实设备”,点击添加的第二个设备,此时已选设备中会显示您选中的设备,点击“确定创建”。

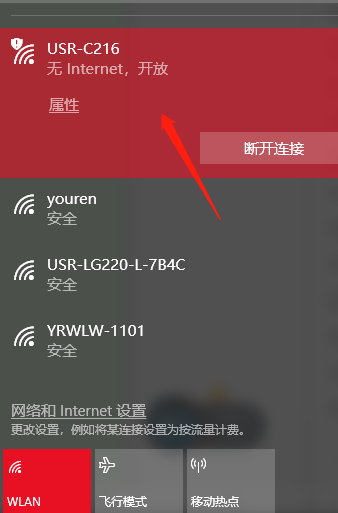

15、下面设置C216,电脑连接C216WiFi

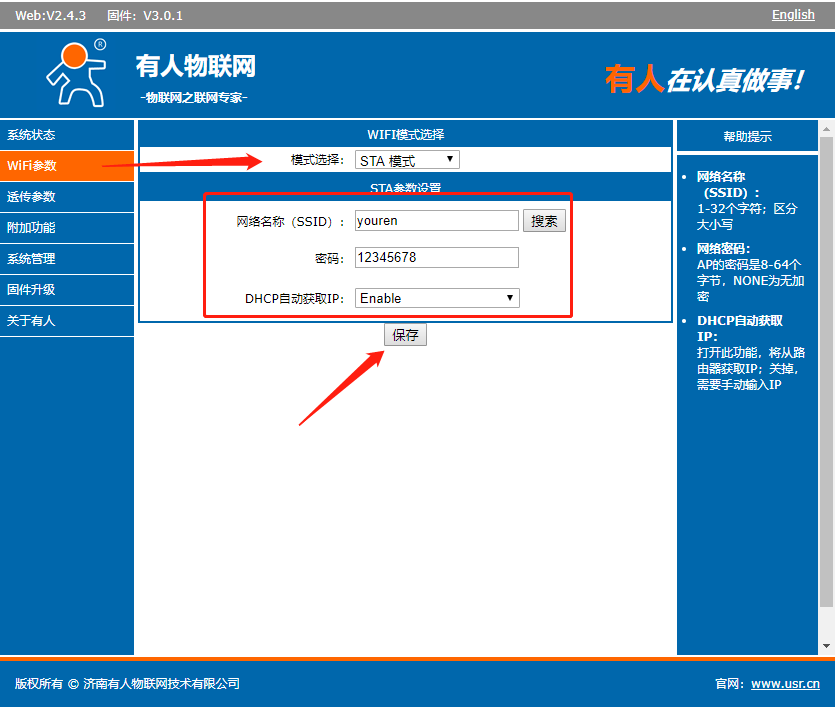

16、内置网页的账号和密码都是admin,进入以后选择模式选择模式选择为sta模式,设置要连接的wifi名称、加密类型、算法、密码,点击保存;(先不要重启,等设置完所有的参数再重启设备)

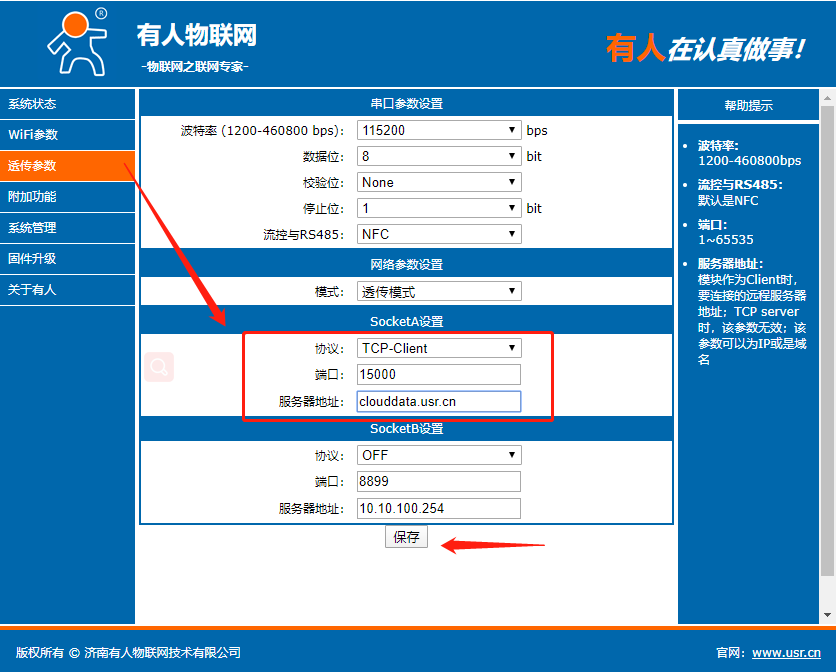

17、进入到“透传参数”,串口参数设置为和您终端设备的串口参数一致。网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000,设置完点击保存;

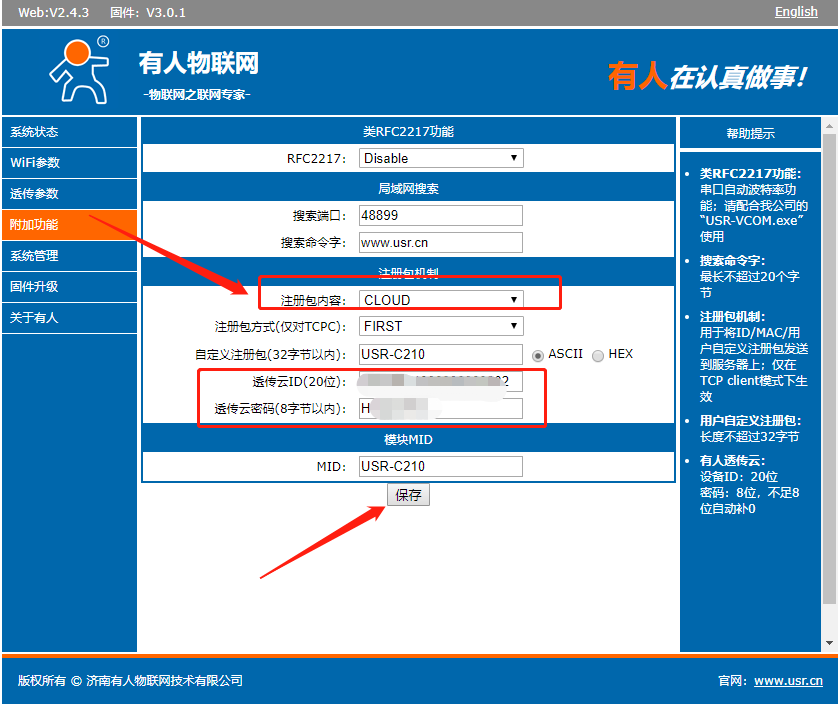

18、进入附加功能,注册包选择透传云,填上透传云上新建立的设备id,和密码(如下图所示),点击保存。

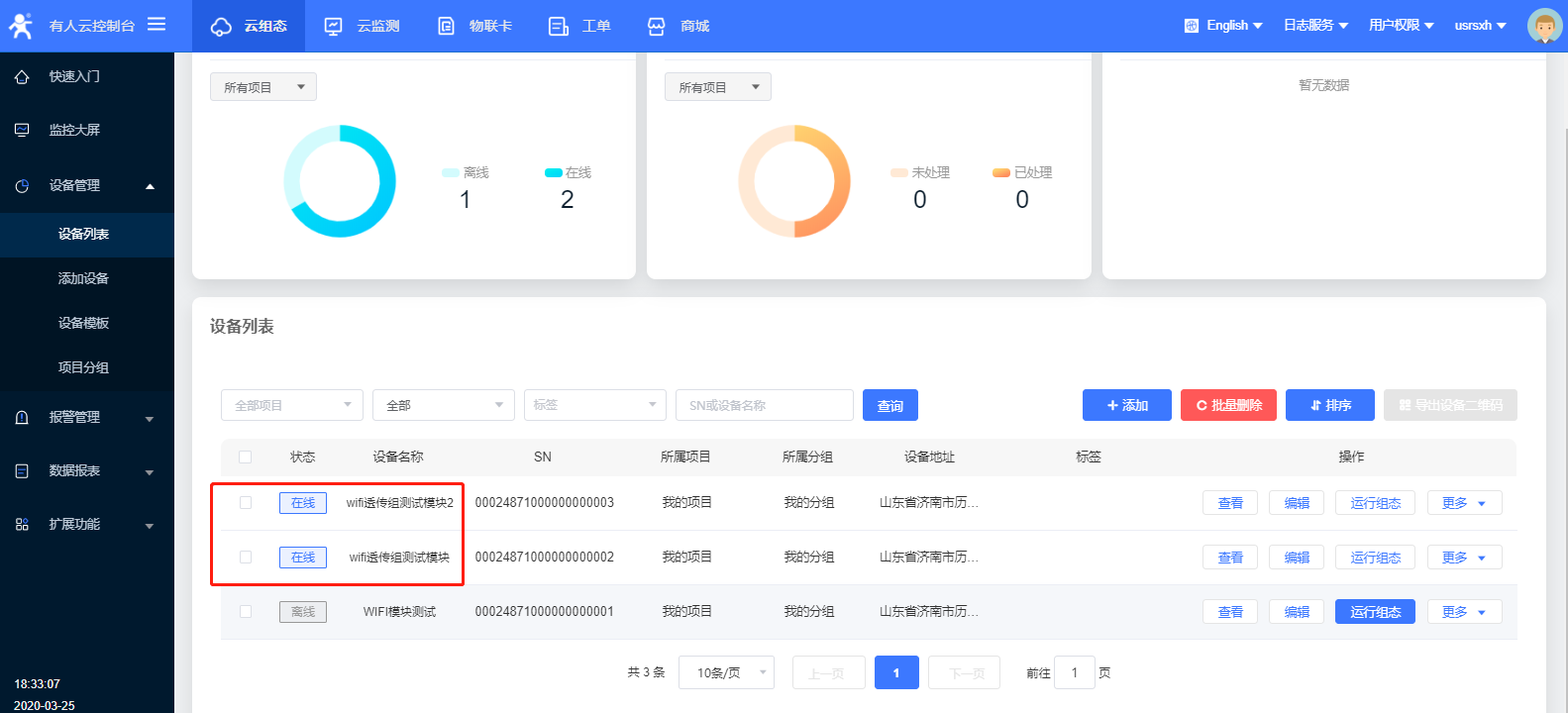

19、稍等一会,在有人云界面,您会看到该设备已经上线。

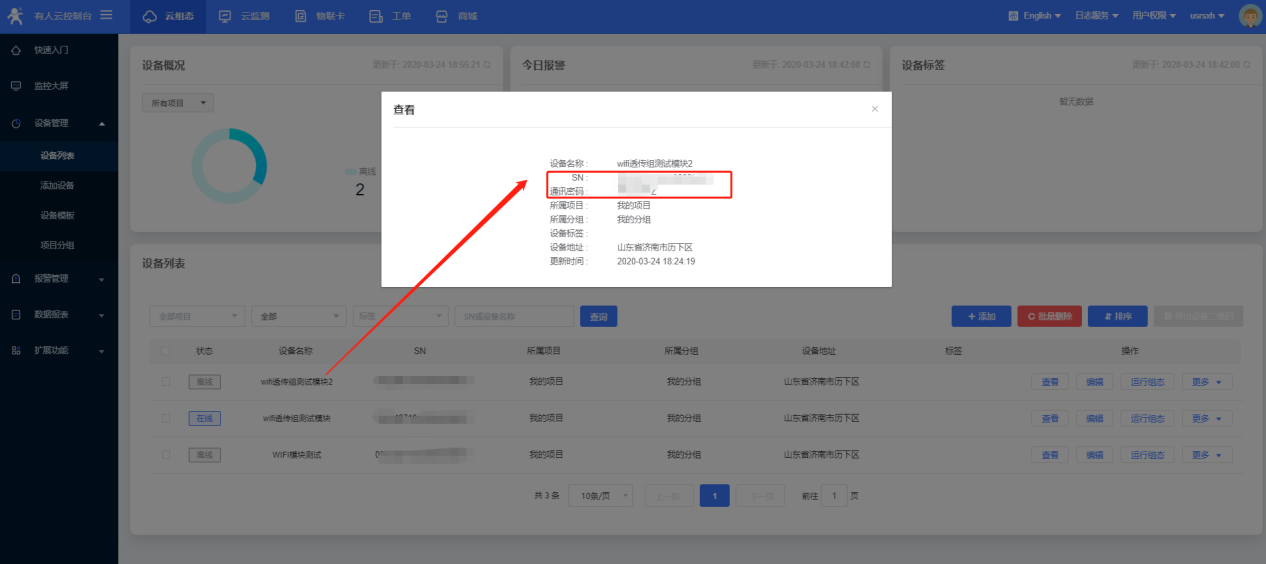

20、依据第14~15步,让第二个wifi模块入网,第二个模块的设备ID与通讯密码填写位透传云模块2SN与密码,配置完模块重启, 第二个模块在云端显示上线。

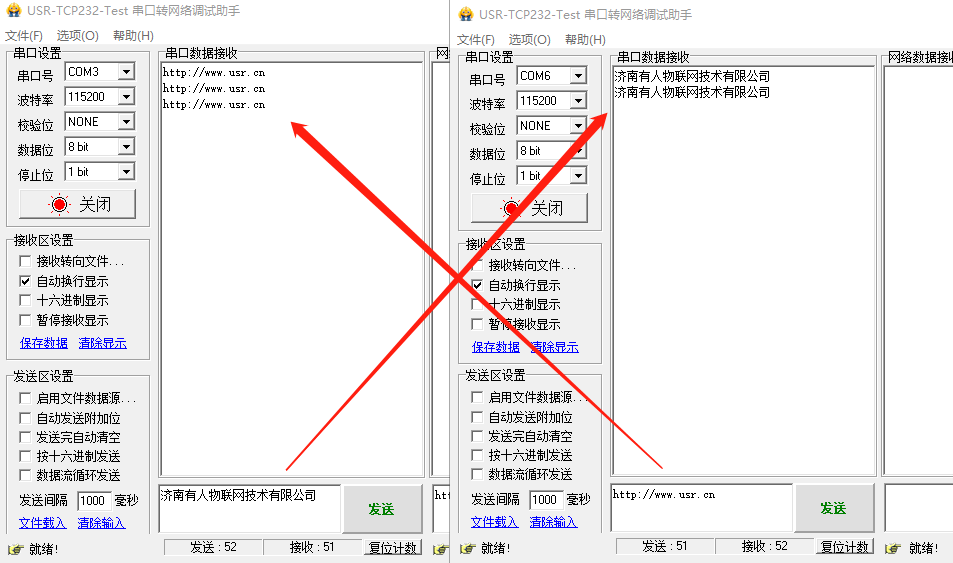

21、两个模块的串口接电脑, 模块默认串口参数默认115200none、8、1 使用两个调试助手分别打开串口,便可相互通信了。(有人串口调试助手下载地址:http://www.usr.cn/Download/27.html





其他案例:

C216基本测试通信和使用方案:http://www.usr.cn/Faq/458.html
