WH-L101-L-P-H10 定点模式配置案例
2020-09-17


  1:需要下载的软件和说明书

  LoRa模块WH-L101-L-P-H10设置软件

  TCP232-TES串口及网络调试助手软件

  WH-L101-L-P-H10说明书

  2:硬件连接

  LoRa模块定点模式可以在发送数据时灵活的改变目标地址和信道从而实现灵活的改变目标模块。该模式在透明传输的基础上将发送数据的前 2 字节作为目标地址(高位在前)第 3 字节作为信道,发射时模块改变目标地址和信道,发送后恢复原有设置。

  3:WH-L101-L-P-H10参数设置

  定点模式通信双方的速率等级必须一致。

  本例采用如下参数进行设置:

  表 1 参数

参数

LoRa数传终端A

LoRa数传终端B

速率等级-SPD

10

10

信道-CH

555

72

目标地址-ADDR

90

888


  4、设置软件设置方法

  A、打开LoRa设置软件(产品型号选择为L101-L-p-H10),依次点击打开串口(选择A、B对应的串口号,串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置上表中的参数、一键设置所有参数,关闭LoRa设置软件。

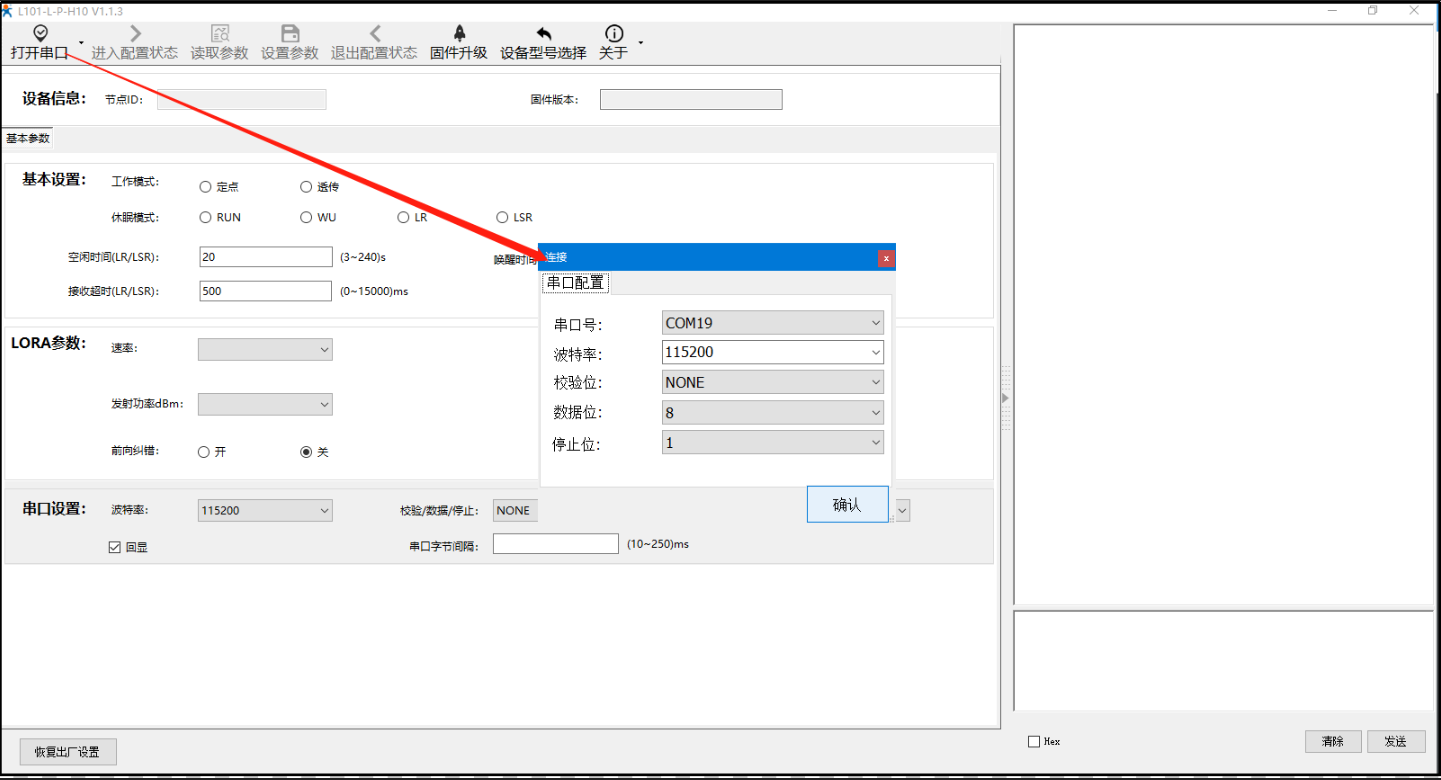

  B、设置串口打开参数,模块默认串口参数:115200,None,8,1,NFC。

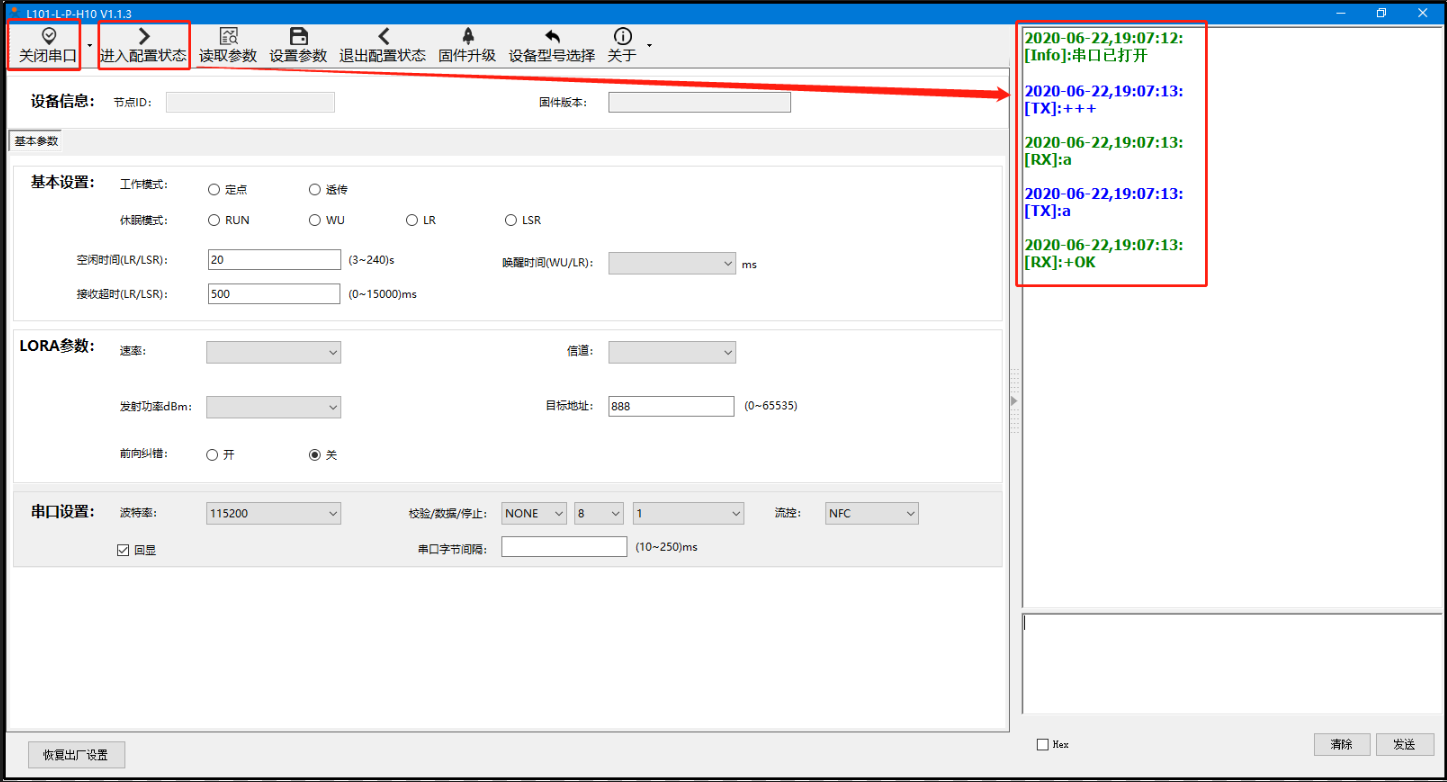

  C、打开串口,点击进入配置状态,能返回a +OK,说明模块已进入配置模式,在配置模式下才可以读取配置模块参数, 若不返回a+ OK,说明模块没有进入配置模式,检查接线是否可靠稳定,打开的com口对不对,串口参数配置的对不对。

  D、模块进入配置状态后,点击读取参数,可读取模块此时的配置参数。

  E、此时可以配置模块参数。

  注意:

  a. 串口设置中的参数修改为您要接的串口终端设备一致,完要配置的参数后点击设置参数。 串口参数配置修改后,下次配置参数时设置软件打开串口的参数就需要用修改后的串口参数打开了。

  b. 进入配置后若只是读取参数并没有去设置参数,则需要点击退出配置状态。

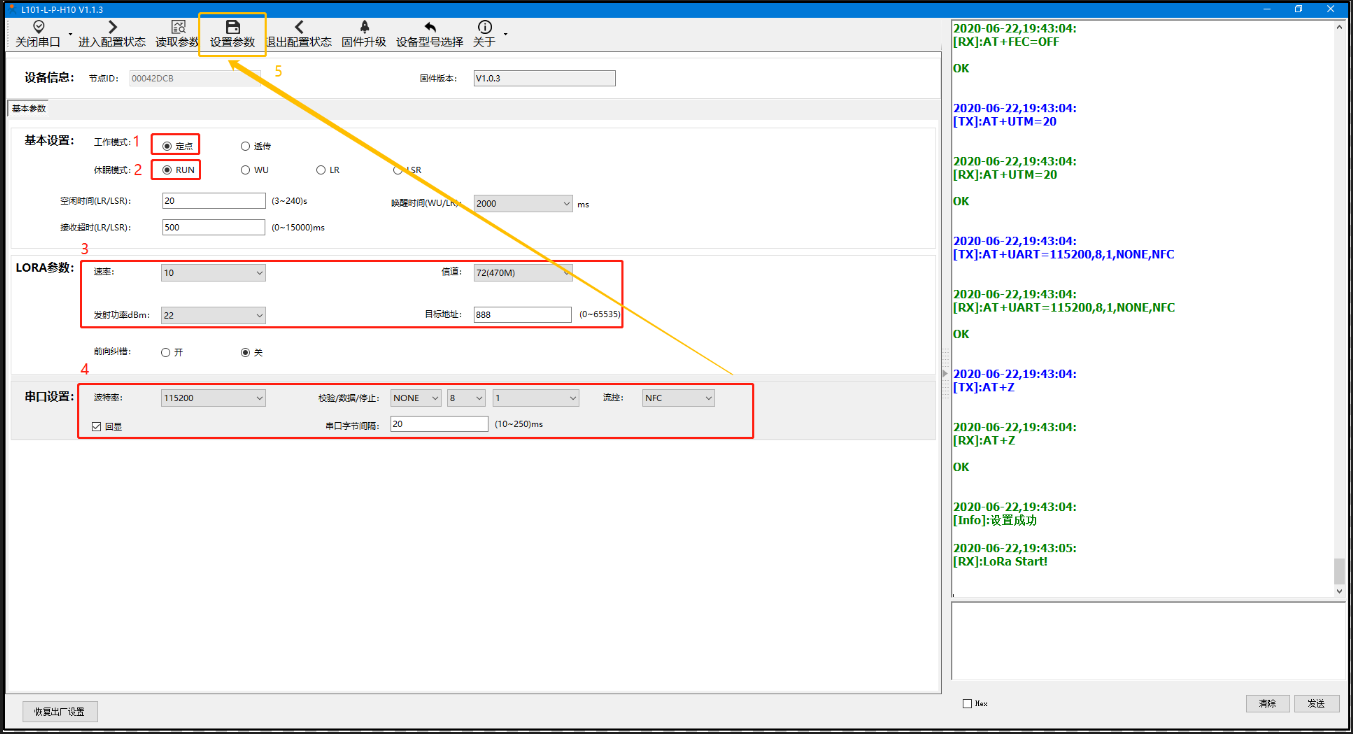

  模块a: 工作模式为“定点”,休眠模式配置为“RUN”,速率、信道、目标地址按照表一分别配置为“10、90、555”配置完点击关闭关闭串口。

  模块b:工作模式为“定点”,休眠模式配置为“RUN”,速率、信道、目标地址按照表一分别配置为“10、72、888”配置完点击关闭关闭串口。配置完关掉串口。

  5、数据测试

  启动两个USR-TCp232-Test(模拟串口设备1,2)分别连接LoRa数传终端A、B的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然).

  定点模式可以在发送数据时灵活的改变目标地址和信道。在透明传输的基础上将发送数据的前 2 字节作为 目标地址(高位在前)第 3 字节作为信道,发射时 LoRa 数传终端改变目标地址和信道,发送后恢复原有状态。

  当一台设备 A(目标地址(ADDR):555,信道(CH):90)向另一台设备 B(目标地址(ADDR): 888,信道(CH):72)发送数据 DATA(123456),则只需要按照 16 进制发送(03 78 48 31 32 33 34 35 36)

  设备B向设备A发送数据(654321)则只需要按照 16 进制发送(02 2b 5a 36 35 34 33 32 31)

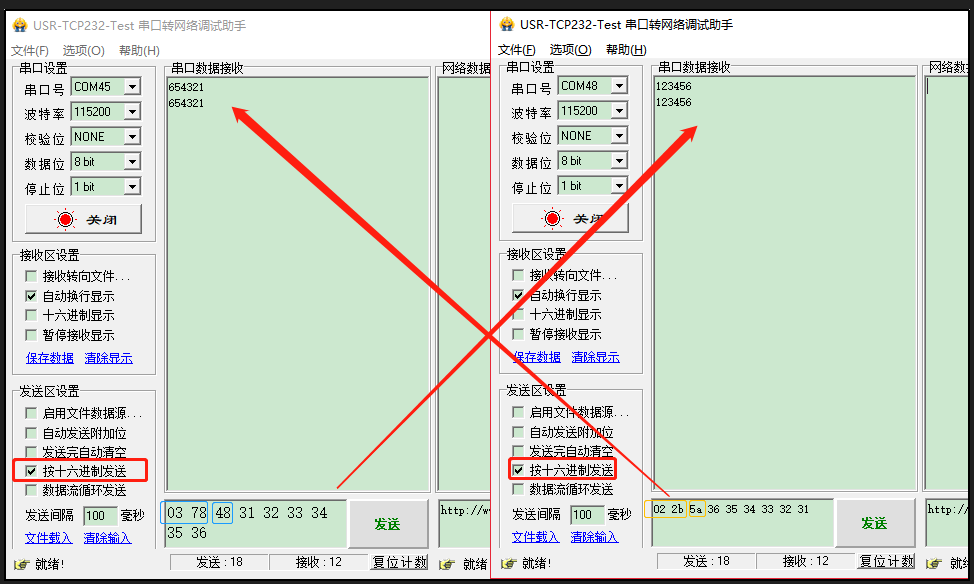

  通信效果如下图所示:
