PLCNET510 网口连接PLC100远程上下载
2020-12-01


  一、资料说明

  PLCNET510说明书

  PLCNET510设置软件

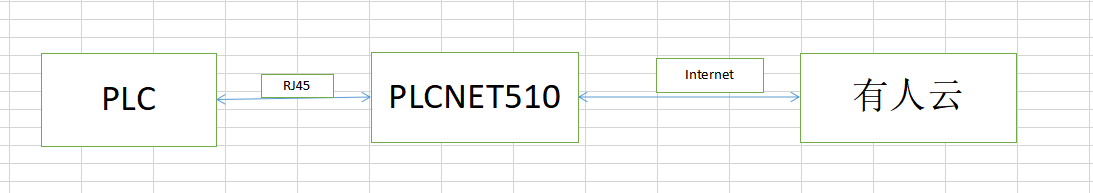

  二、网络拓扑图

  三、连接设置

  将准备好的SIM卡插入设备,接入4G天线和WiFi天线,PLCNET510的LAN口通过网线直连PLC的网口,注意PLCNET510的LAN口IP和PLC的网口IP设置为同一网段,使用电源适配器给设备上电。

  四、操作步骤

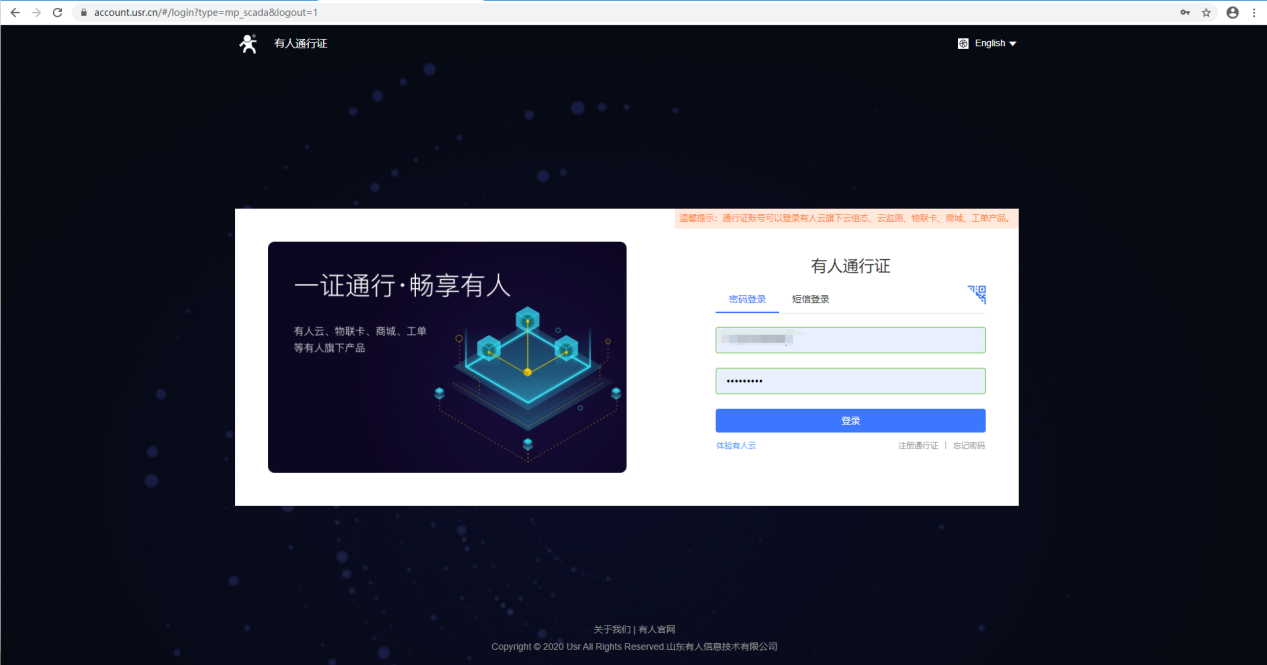

  1.注册有人云账号登录有人云平台

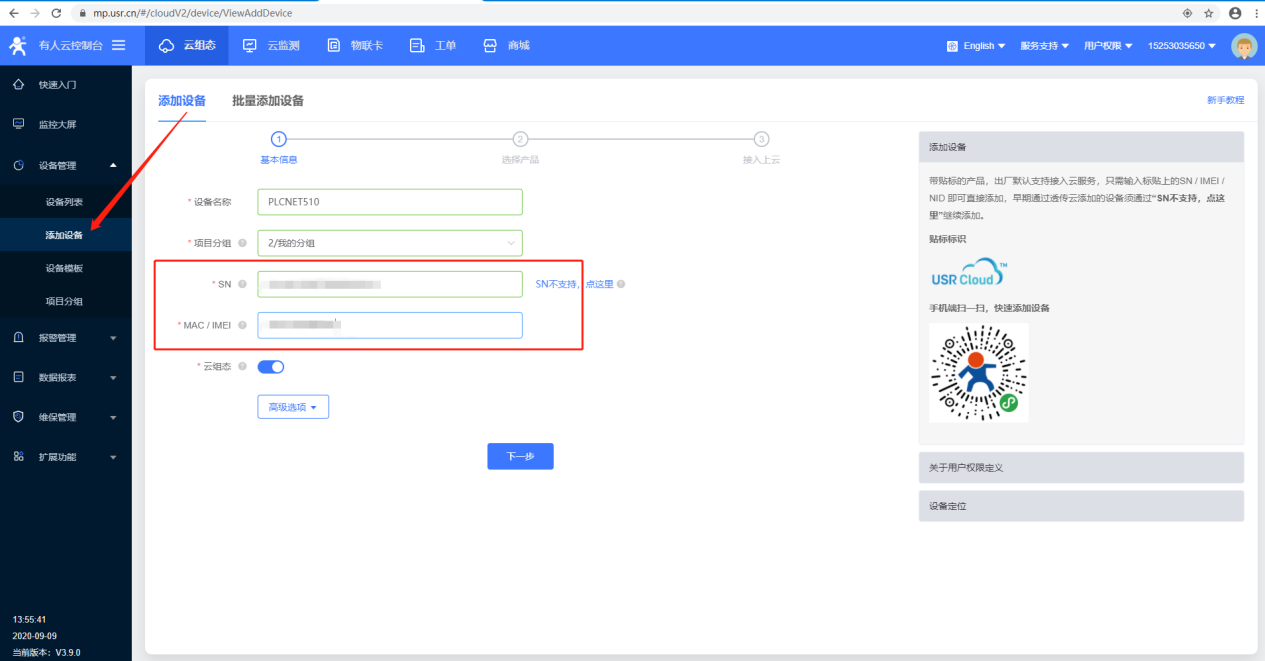

  2.添加设备,使用PLCNET510背面标签的MAC和SN添加,点击下一步

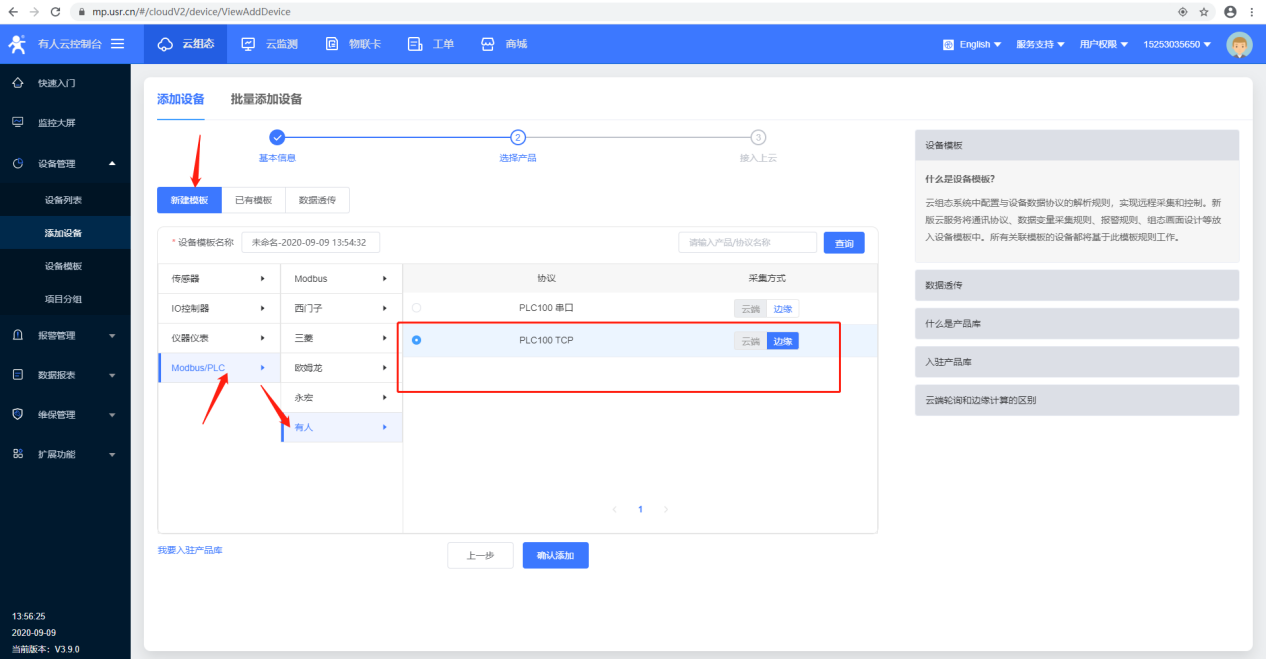

  3.添加设备模板,选择modbus/PLC》有人PLC100TCP

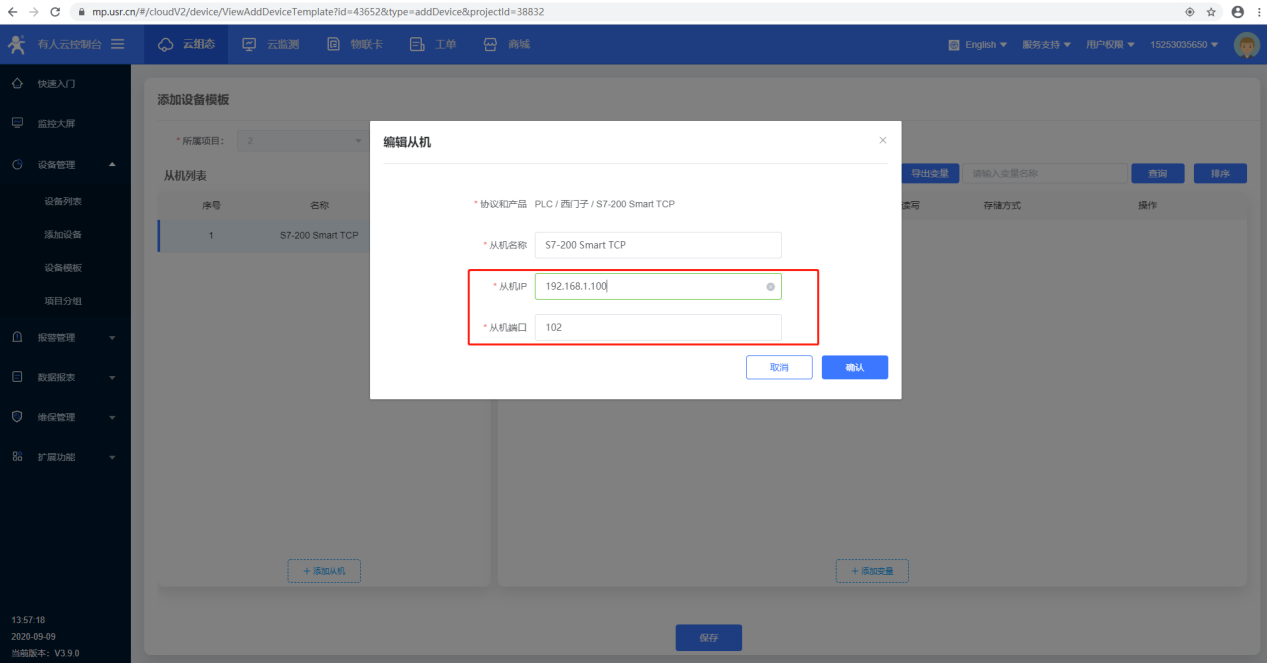

  4.下一步填写从机和变量,从机IP为PLC的IP,从机端口为PLC的端口

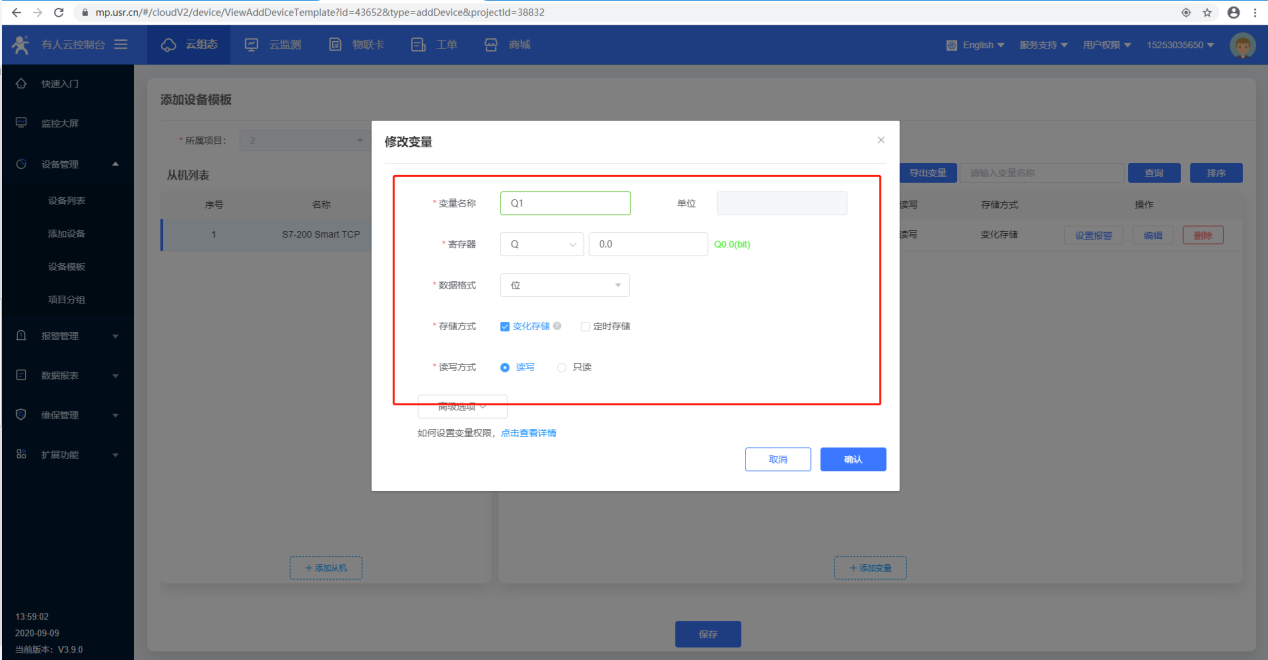

  5.按照PLC中程序,添加数据点

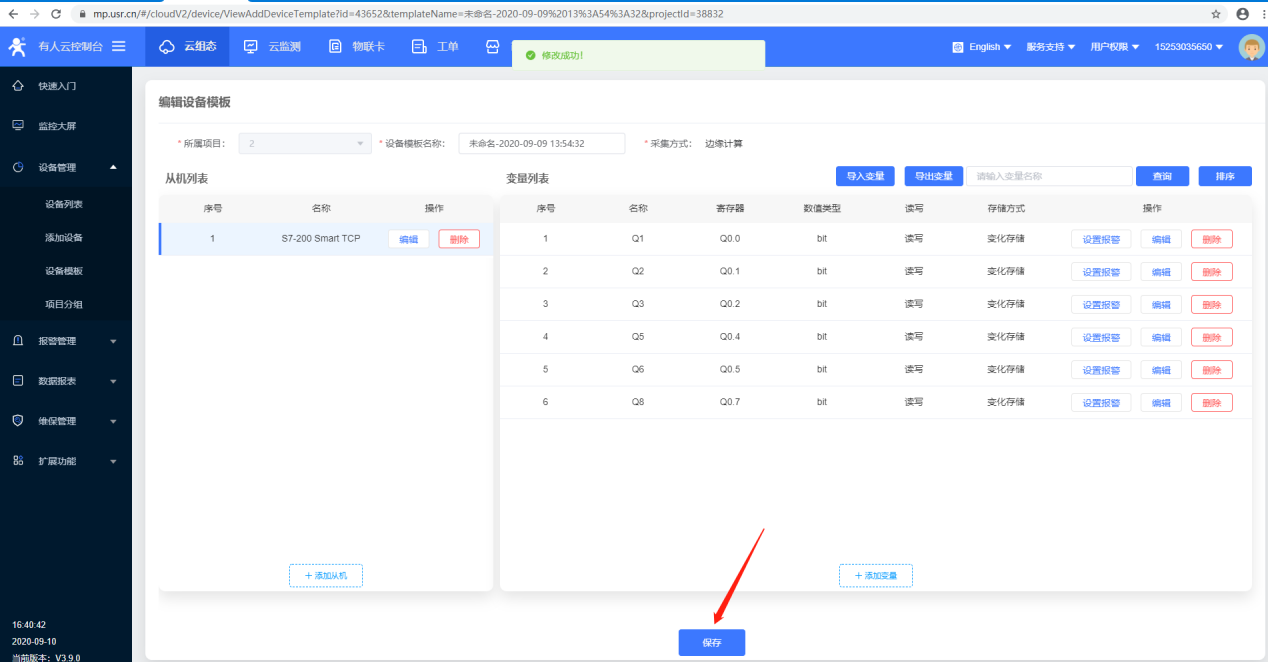

  6.点击保存,成功添加设备

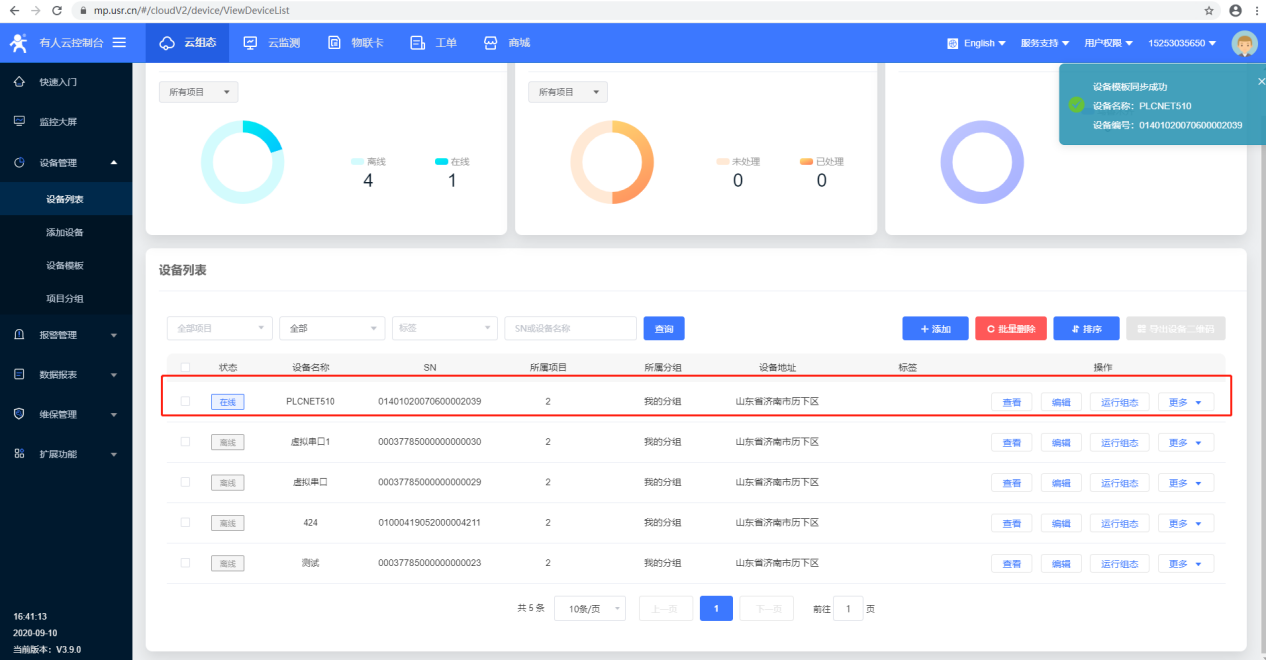

  7.可在云端看到PLCNET510云端上线

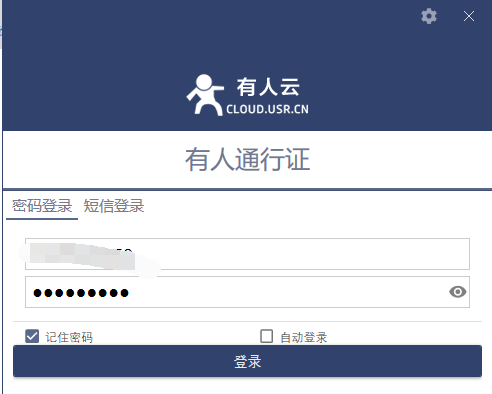

  8.打开PLCNET上位机软件,登录有人云的账号和密码

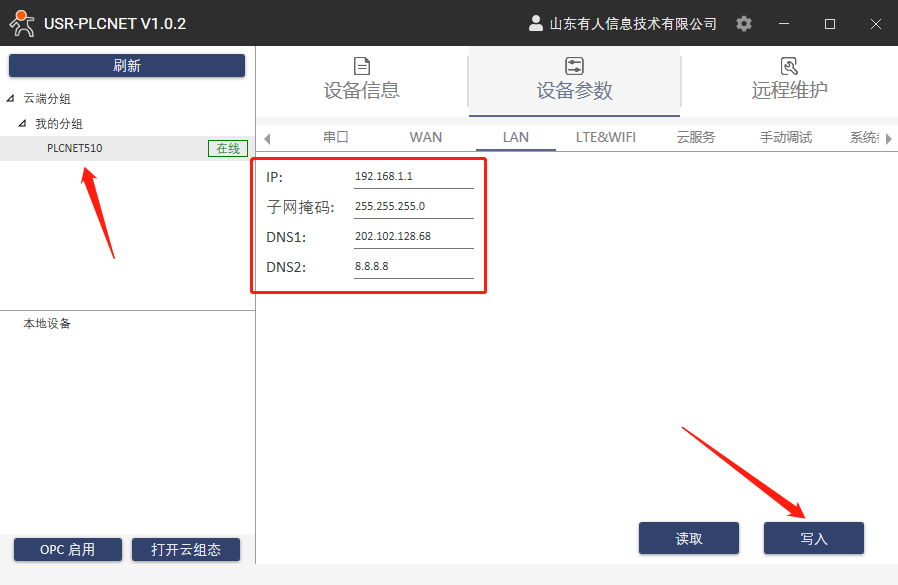

  9.选中在线设备,设备参数》LAN,修改LAN口IP和PLC的网口IP在同一网段,点击写入

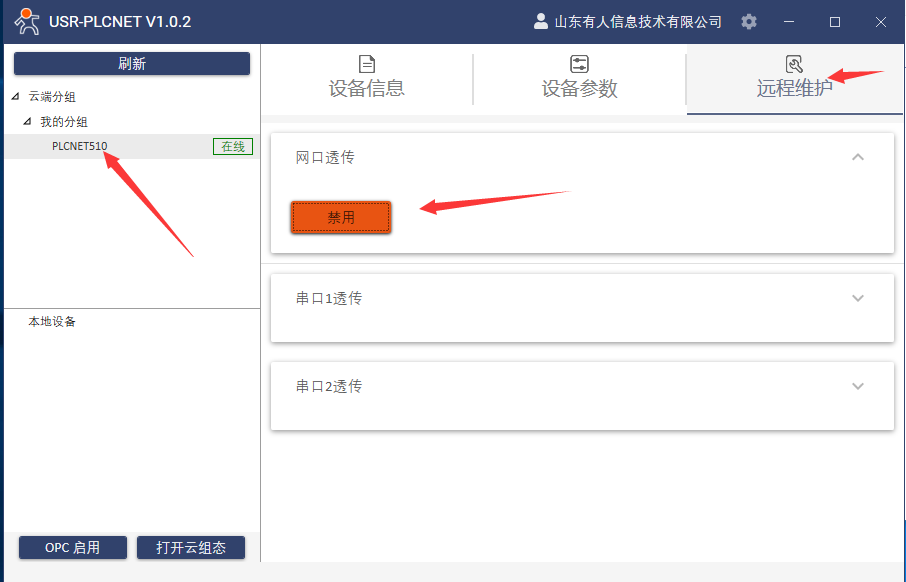

  10.选中PLCNET510,选择远程维护,启用网口透传,电脑端会生成虚拟网卡

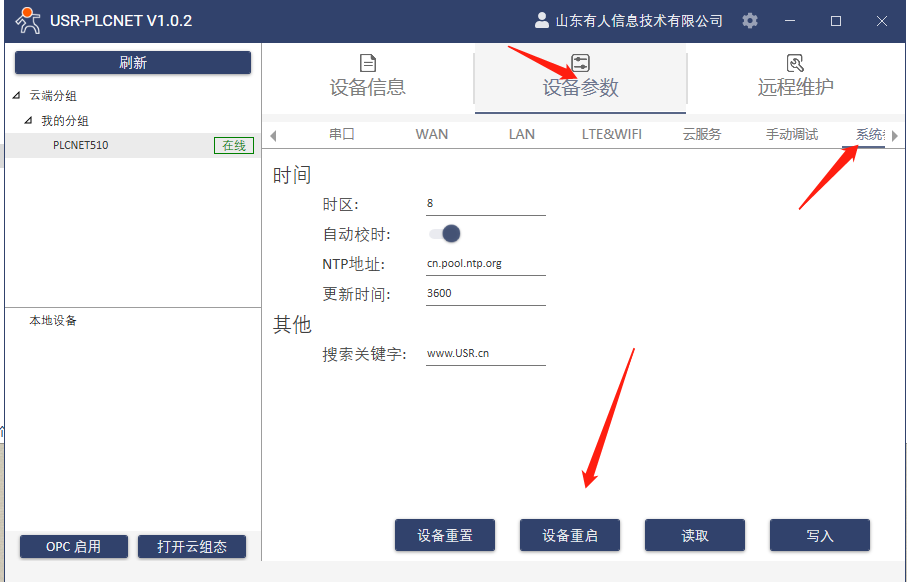

  11.系统参数》设备重启

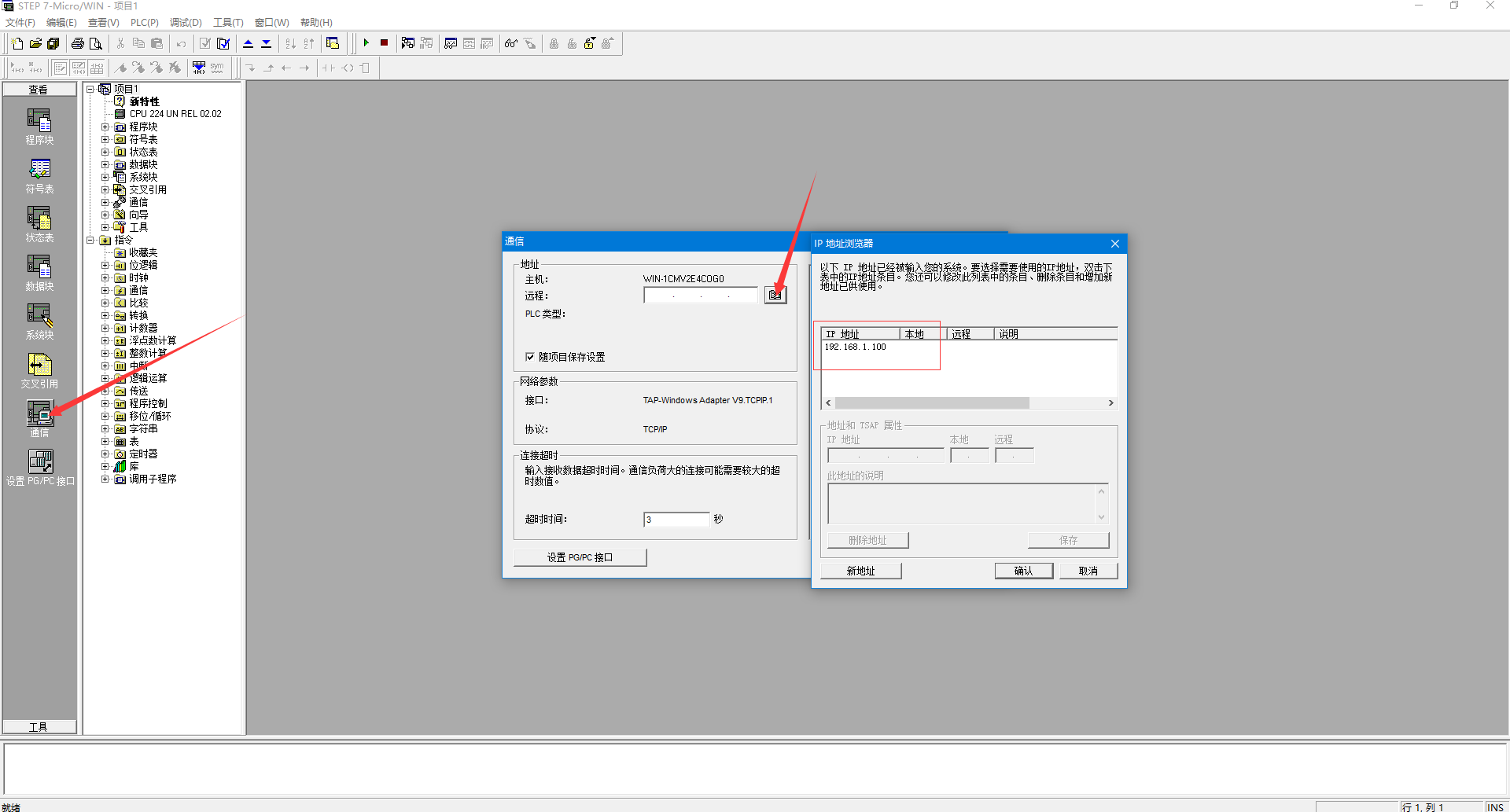

  12.打开PLC100的上位机软件,设置PG/PC接口,选择虚拟网卡,点击OK

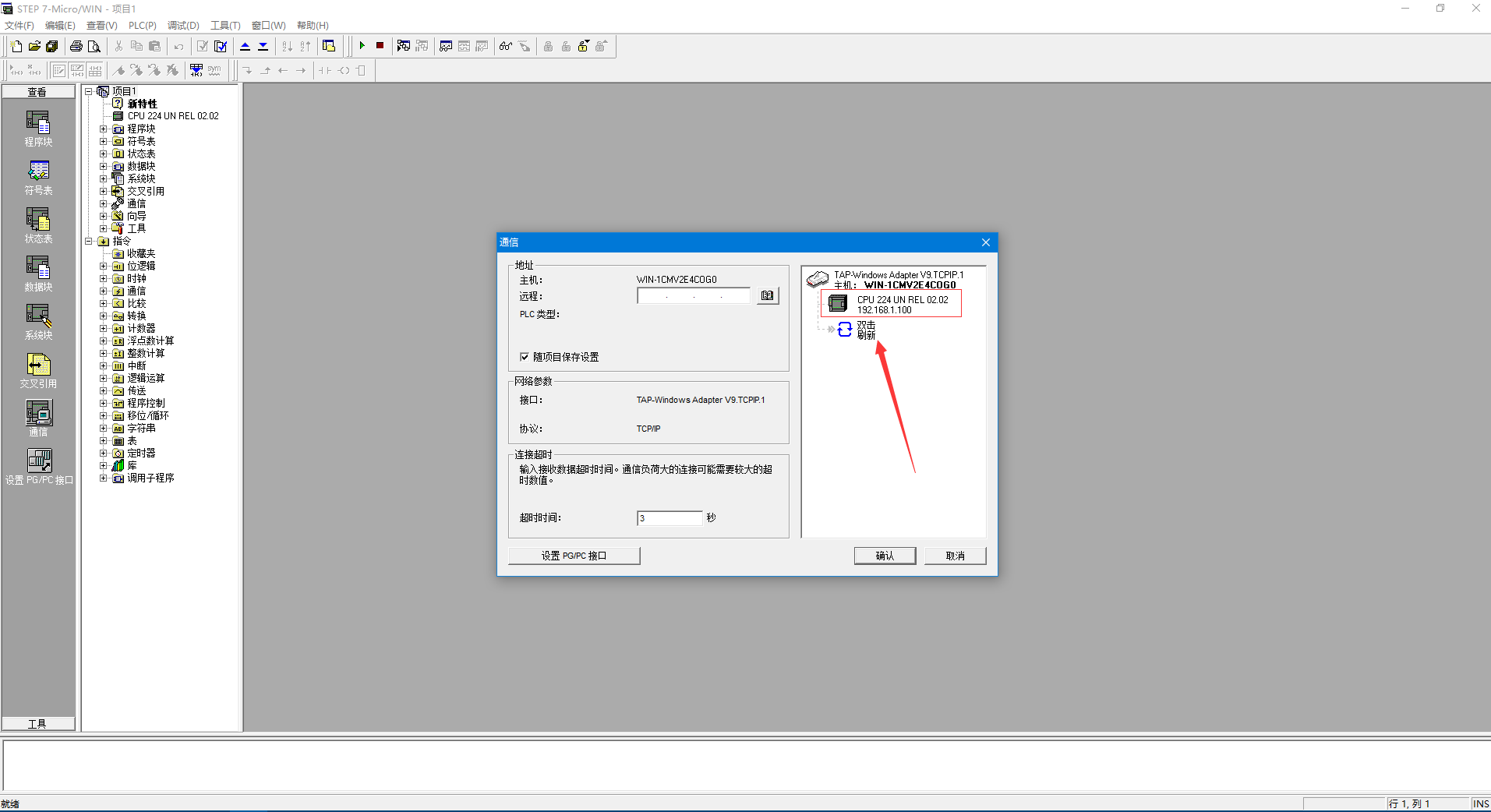

  13.点击通信,输入PLC100的IP,双击刷新,选中刷新出的PLC

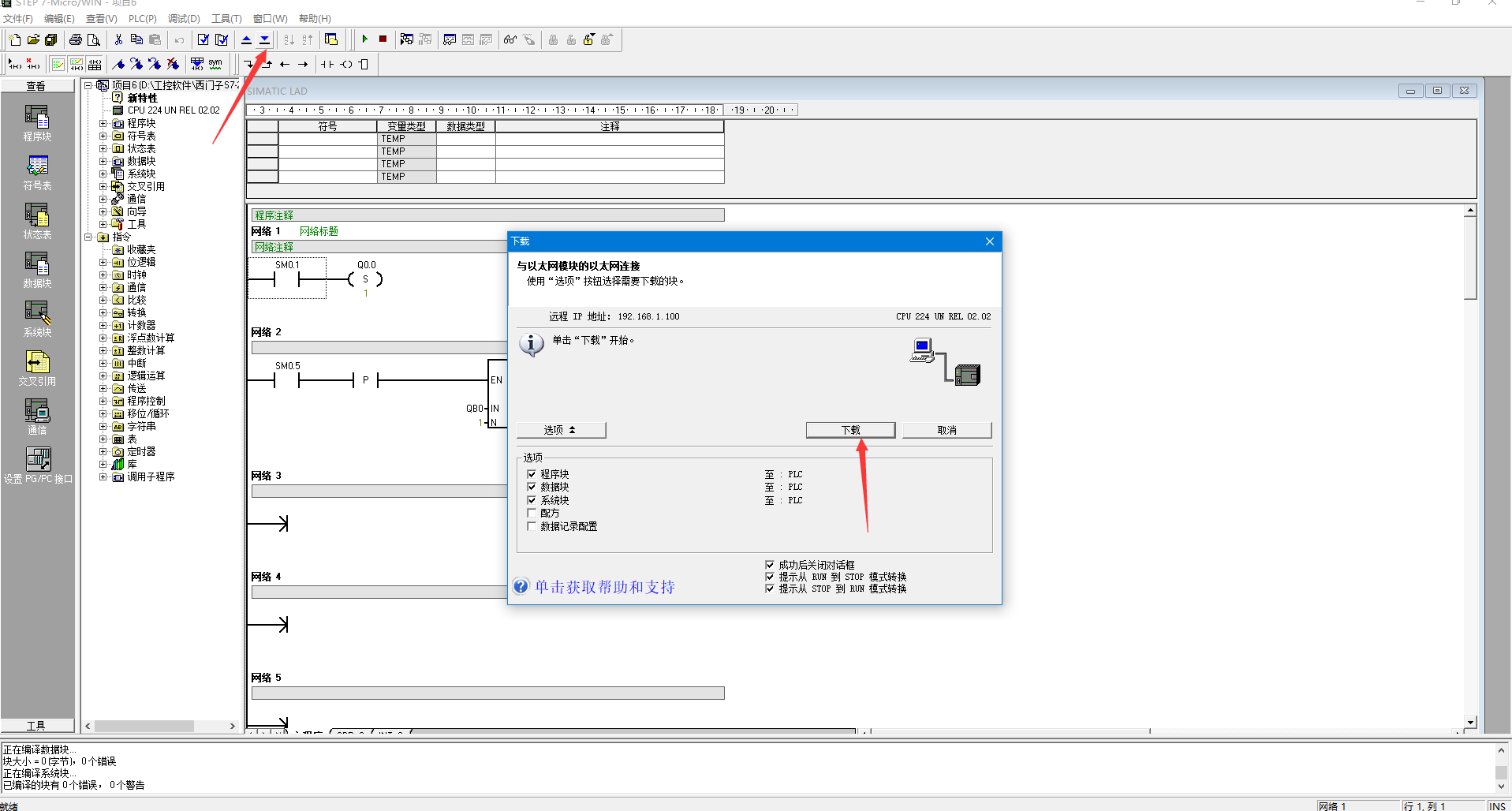

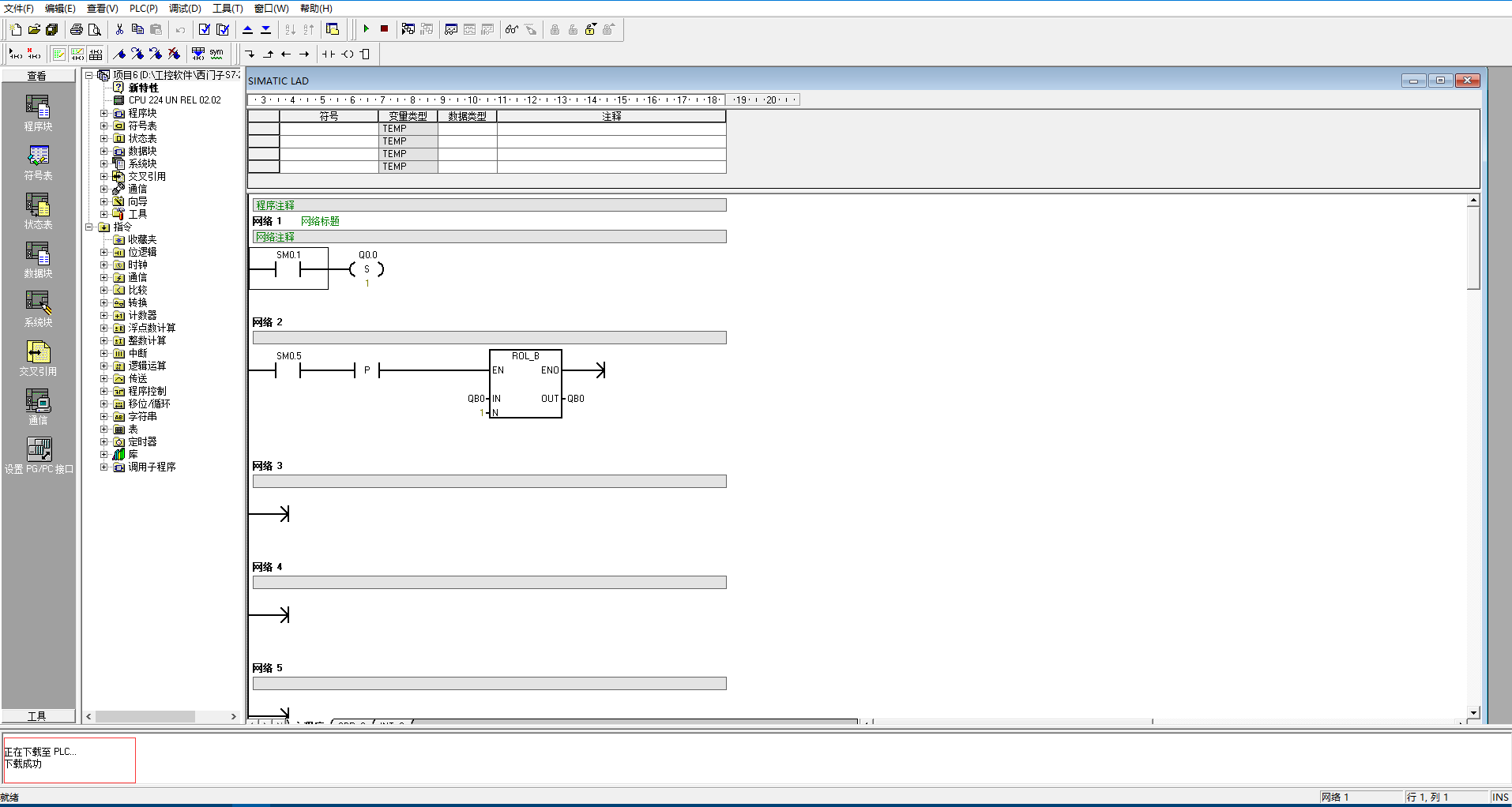

  14.将上位机软件中PLC的程序写入PLC100中
