一、所需资料

  工业路由器G805基础版使用手册

  工业路由器G805完整版使用手册

  工业路由器G805规格书

  二、本次测试所需案例

  看一下这个案例中进入内置网页的步骤

  工业路由模块G805修改LAN口IP网段

  其他关于G805的测试案例可以在官网该设备的知识问答中进行查看。

  三、注意事项

  端口过滤用来对特定的端口、IP、MAC 做过滤，放行或者丢弃

  默认策略不要随意设置，当默认策略设置为丢弃时，内网所有设备可能无法上外网

  四、具体测试步骤

  1.PC通过网线连接工业路由模块的LAN口或者通过无线网卡连接WiFi(WF版本)

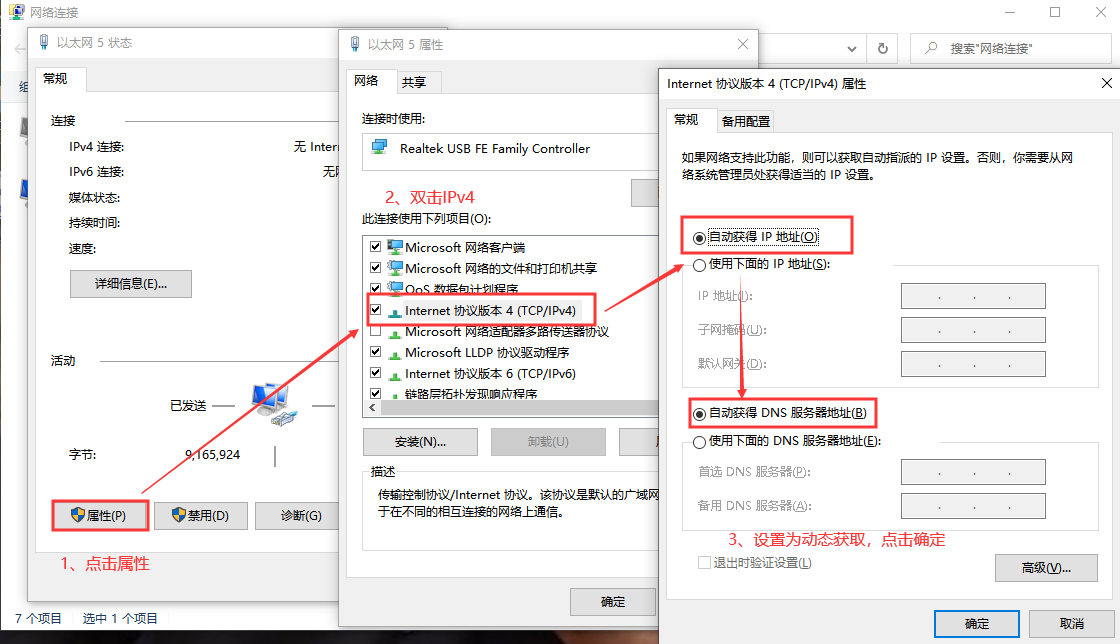

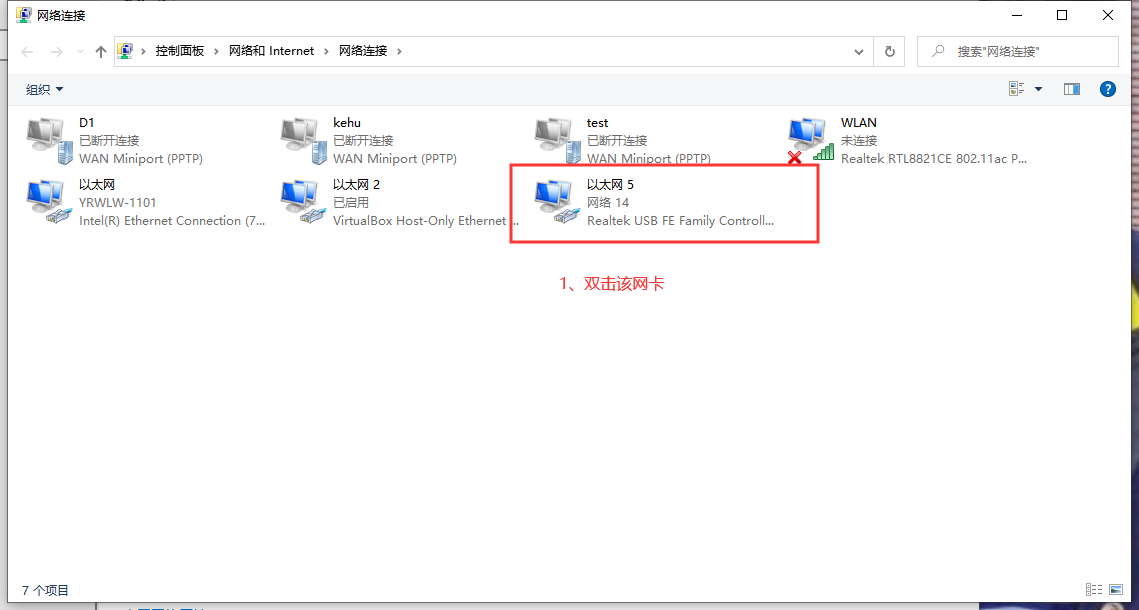

  电脑配置网卡，双击该网卡选择属性，双击IPv4进入配置界面，勾选动态获取之后点击确定

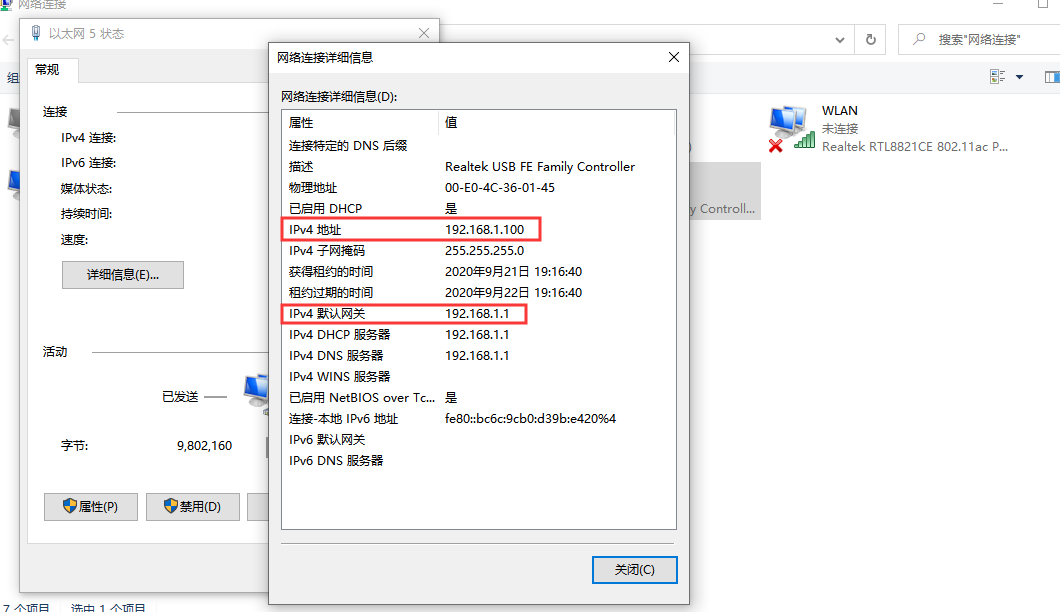

  2.双击该网卡，点击详细信息，可以查看电脑获取到的IP以及网关

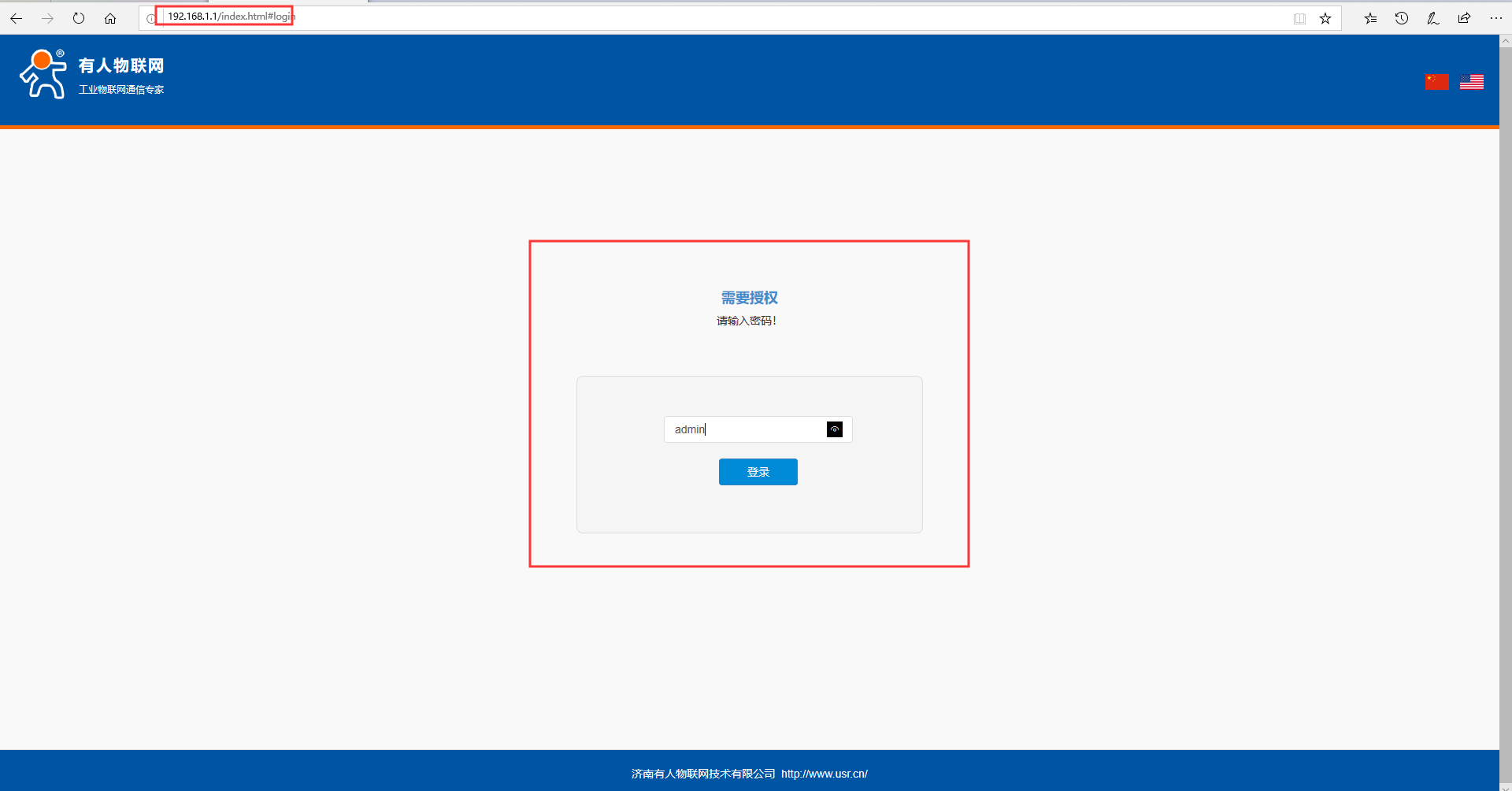

  3.打开浏览器(不要用360浏览器)，在地址栏输入电脑获取到的网关，通过网关登录内置网页界面，出厂默认网关为192.168.1.1、密码为admin

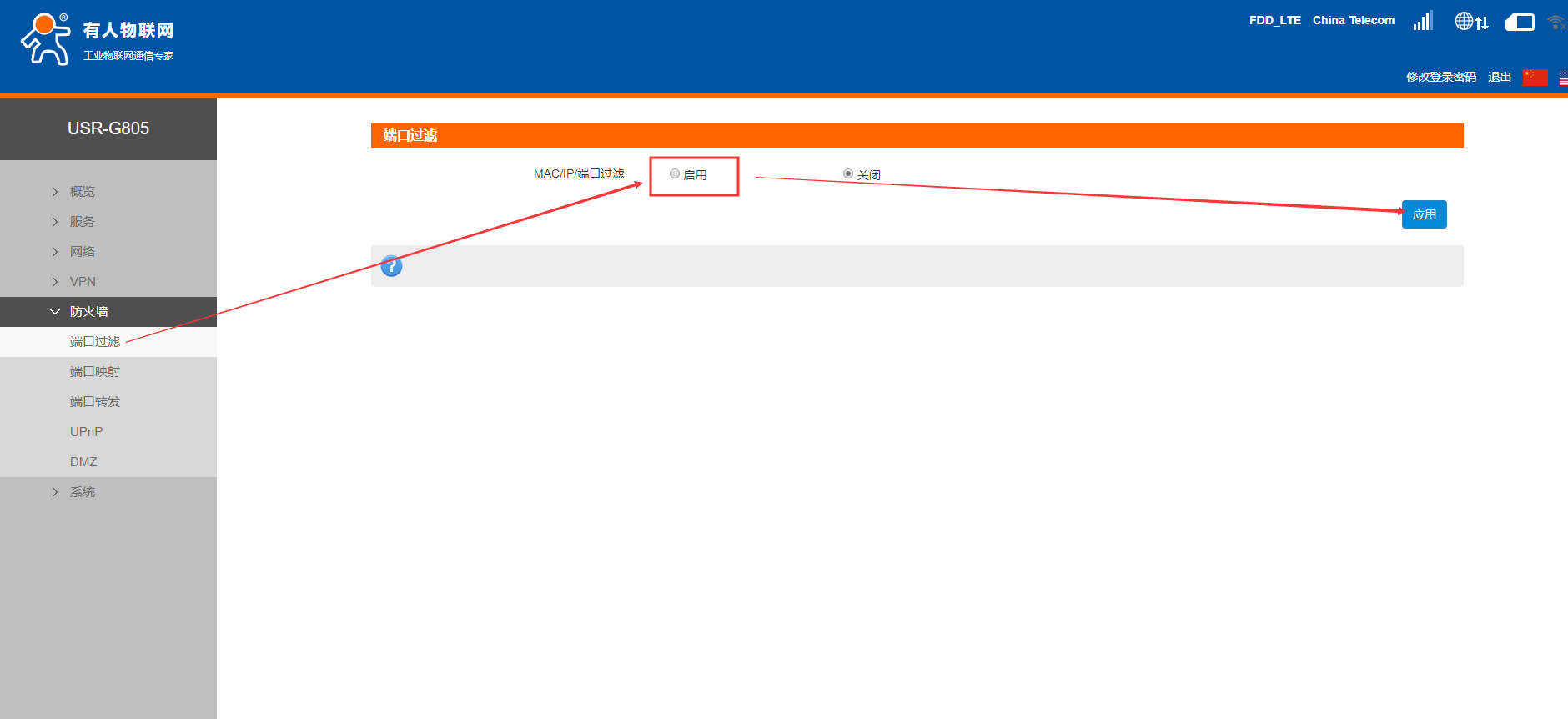

  4. 在内置网页--防火墙中端口过滤界面进行设置，启用此功能之后点击应用。

  默认策略设置放行。

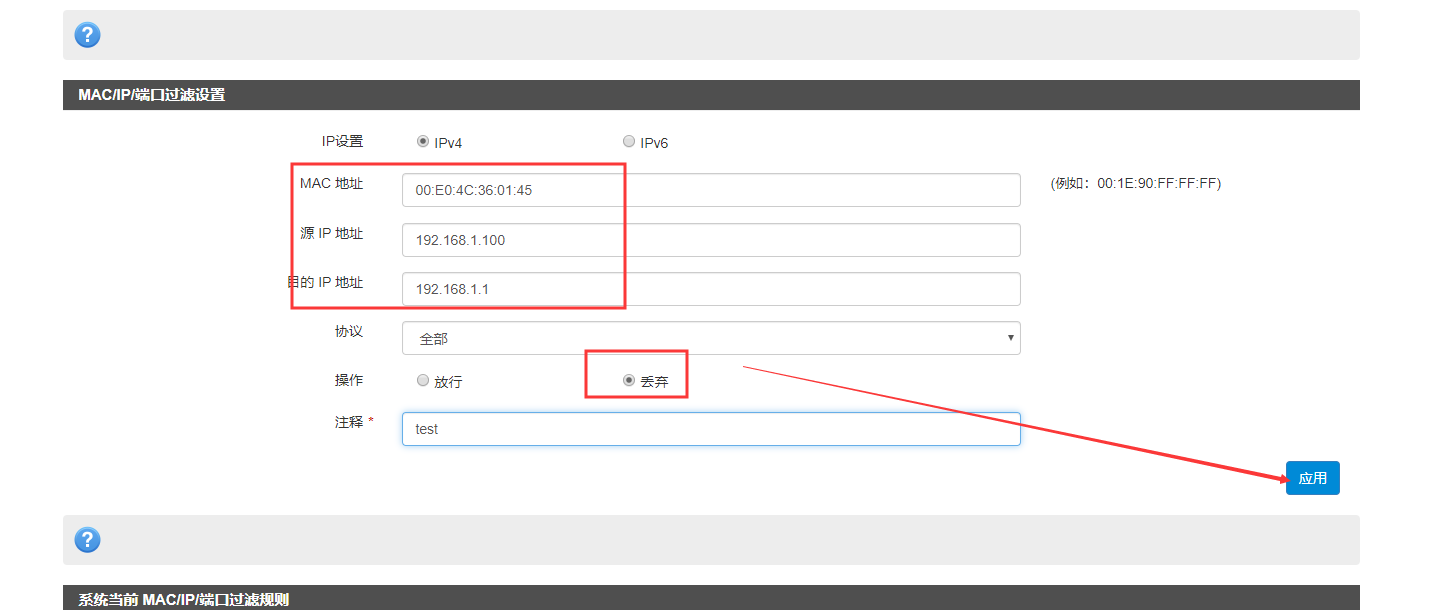

  5.MAC和源IP地址设置连接805 的下级终端的MAC和IP，目标IP设置禁止访问的IP，协议选择全部，操作设置丢弃。

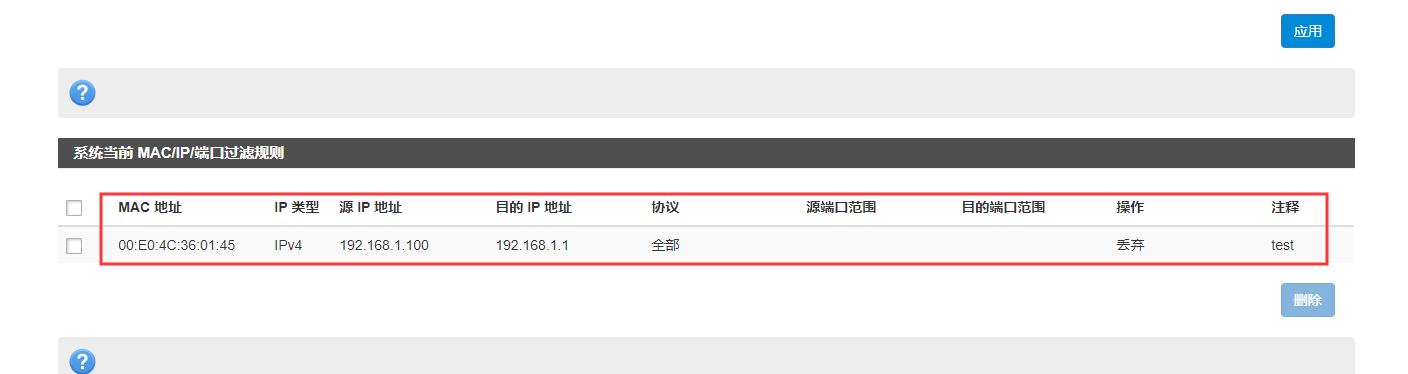

  6.应用之后即可，不用重启

  以看到被拒绝的设备不能访问其他网页，但正常接入805的设备就可以访问其他网页

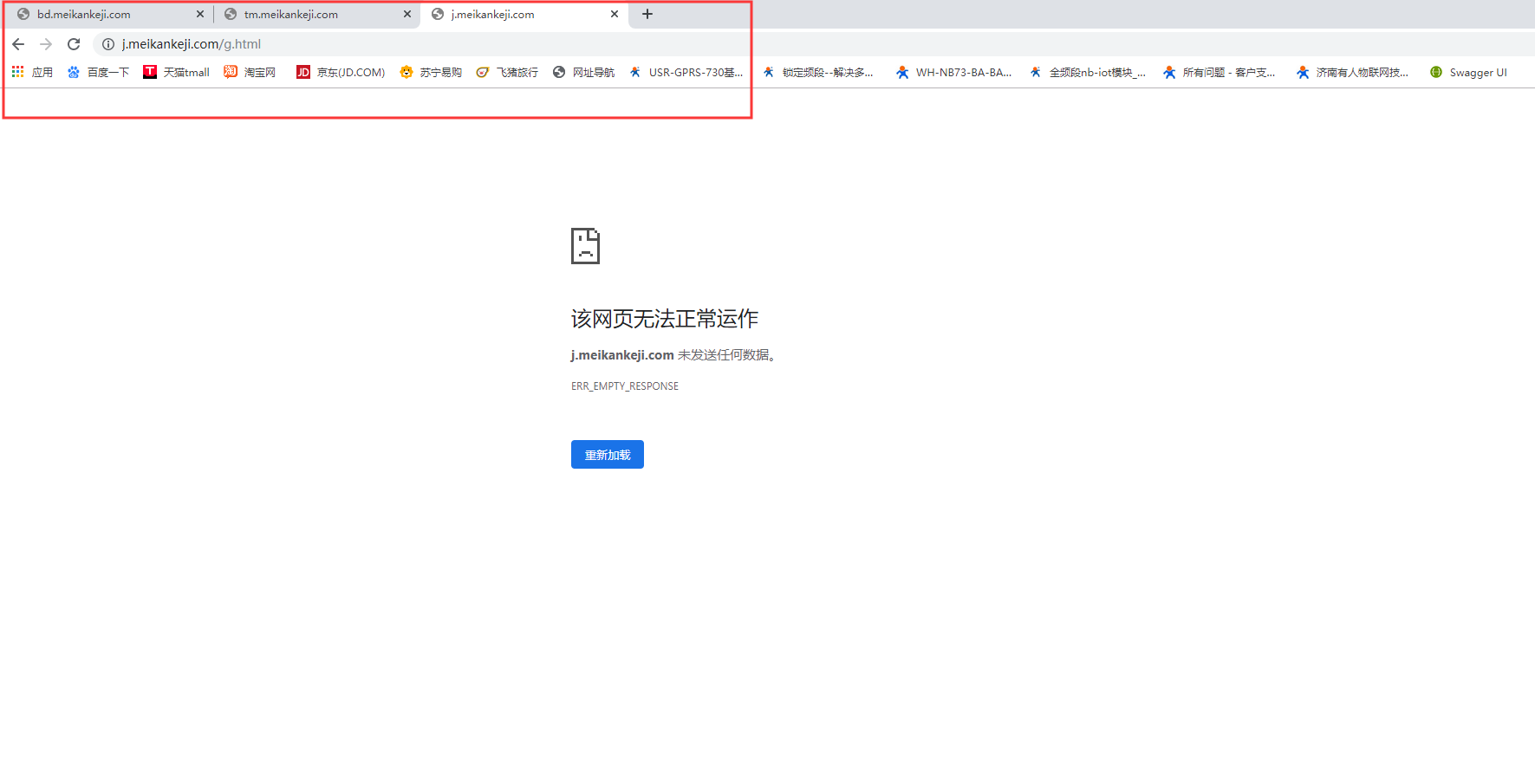

  IP及MAC被丢弃的设备：

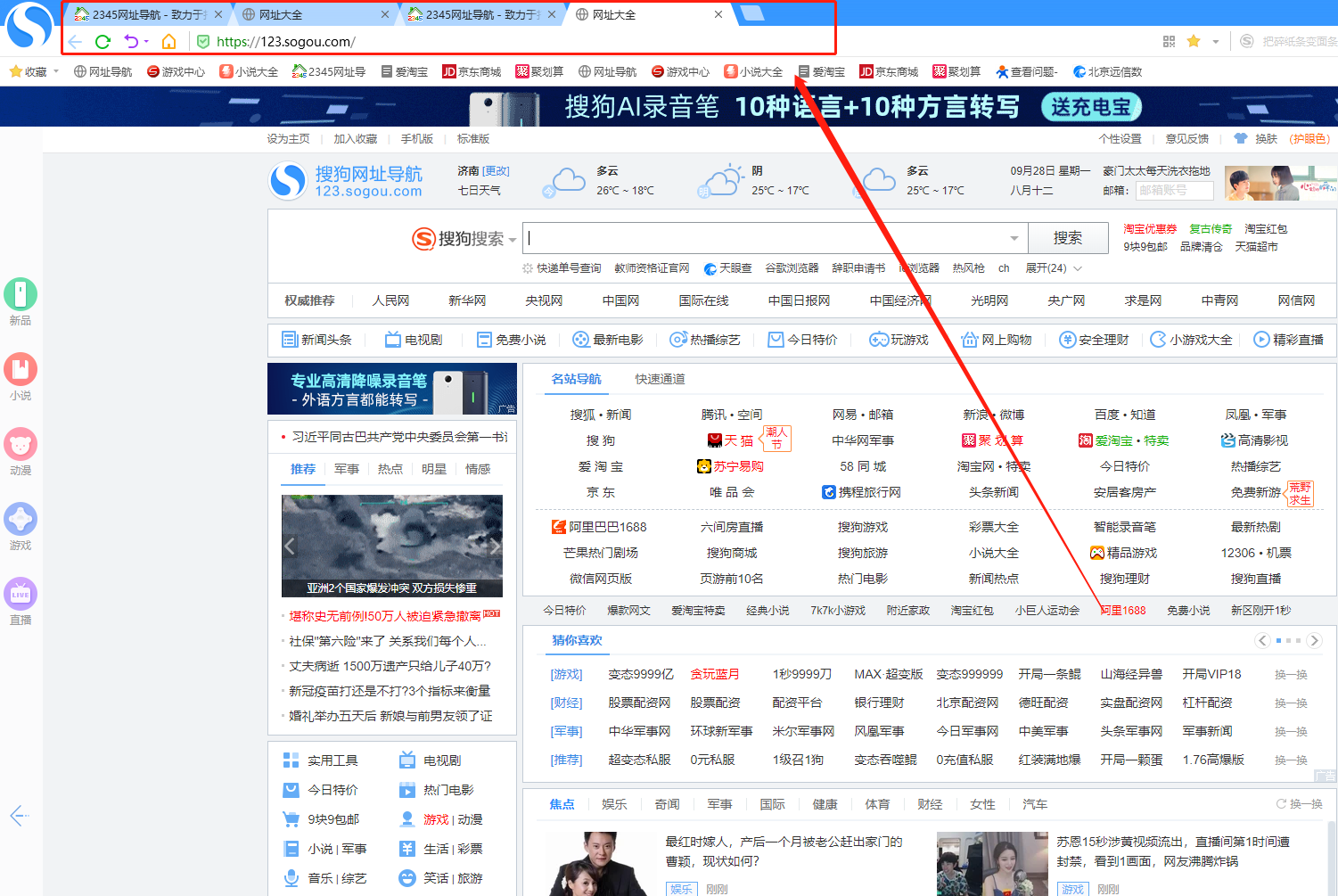

  其余未被放行的设备：
