9转25的串口线接法图
这个串口线把一个25 针的串行口接到9 针的串行口上，PC 一端为9针的母插头：
连接到串行设备为25 针的公插头：
|
25针转9针串口线信号定义 |
|
|
9-Pin |
25-Pin |
|---|---|---|
|
Carrier Detect |
1 |
8 |
|
Receive Data |
2 |
3 |
|
Transmit Data |
3 |
2 |
|
Data Terminal Ready |
4 |
20 |
|
System Ground |
5 |
7 |
|
Data Set Ready |
6 |
6 |
|
Request to Send |
7 |
4 |
|
Clear to Send |
8 |
5 |
|
Ring Indicator |
9 |
22 |
串口引脚定义
pc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。我们只介绍常用9针的rs232c串口引脚的接口定义。

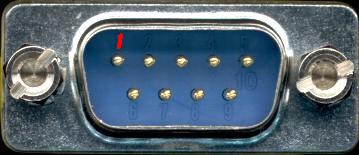

《串口引脚图》
9针串行口的针脚功能：
针脚 功能 针脚 功能
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)
PC/XT 机上的串行口是 25 针公插座，引脚定义为：
|
Pin |
Name |
Dir |
Description |
|---|---|---|---|
|
1 |
SHIELD |
- |
Shield Ground |
|
2 |
TXD |
|
Transmit Data |
|
3 |
RXD |
|
Receive Data |
|
4 |
RTS |
|
Request to Send |
|
5 |
CTS |
|
Clear to Send |
|
6 |
DSR |
|
Data Set Ready |
|
7 |
GND |
- |
System Ground |
|
8 |
CD |
|
Carrier Detect |
|
9 |
n/c |
- |
|
|
10 |
n/c |
- |
|
|
11 |
n/c |
- |
|
|
12 |
n/c |
- |
|
|
13 |
n/c |
- |
|
|
14 |
n/c |
- |
|
|
15 |
n/c |
- |
|
|
16 |
n/c |
- |
|
|
17 |
n/c |
- |
|
|
18 |
n/c |
- |
|
|
19 |
n/c |
- |
|
|
20 |
DTR |
|
Data Terminal Ready |
|
21 |
n/c |
- |
|
|
22 |
RI |
|
Ring Indicator |
|
23 |
n/c |
- |
|
|
24 |
n/c |
- |
|
|
25 |
n/c |
- |
|
