一、资料下载

USR-TCP232-302/304/306 说明书官网下载链接：https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下载链接：https://www.usr.cn/Download/1255.html

M0系列设置软件官网下载链接：https://www.usr.cn/Download/257.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

有人虚拟串口软件V3.7.2.529下载链接：https://www.usr.cn/Download/31.html

有人虚拟串口软件V5.0.1下载链接：https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-TCP232-304 产品 1台

5V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、硬件连接

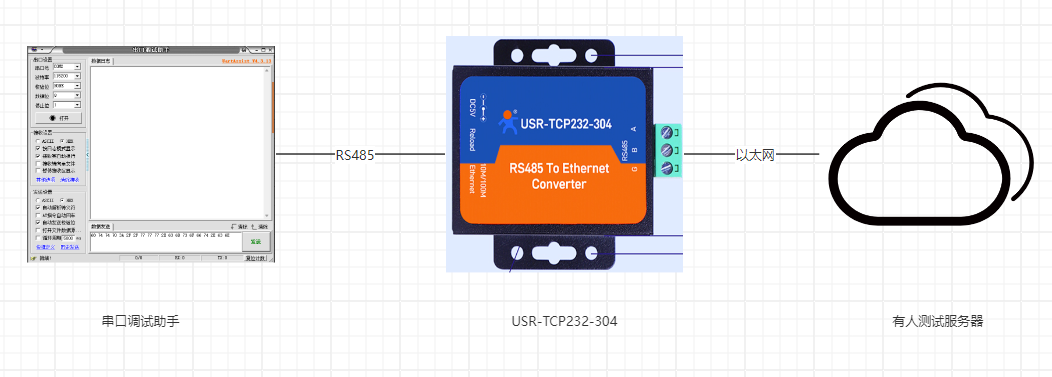

USR-TCP232-304的485串口接USB-RS485串口线到电脑USB口，网口接网线到路由器网口上，然后产品接5V电源适配器上电。本例使用有人测试服务器，给测试服务器发什么数据，测试服务器反馈什么数据。

电脑打开设置软件。

附图：

三、产品参数设置

1、电脑环境参数设置

USR-TCP232-304网口先直连电脑，接上5V电源适配器上电。

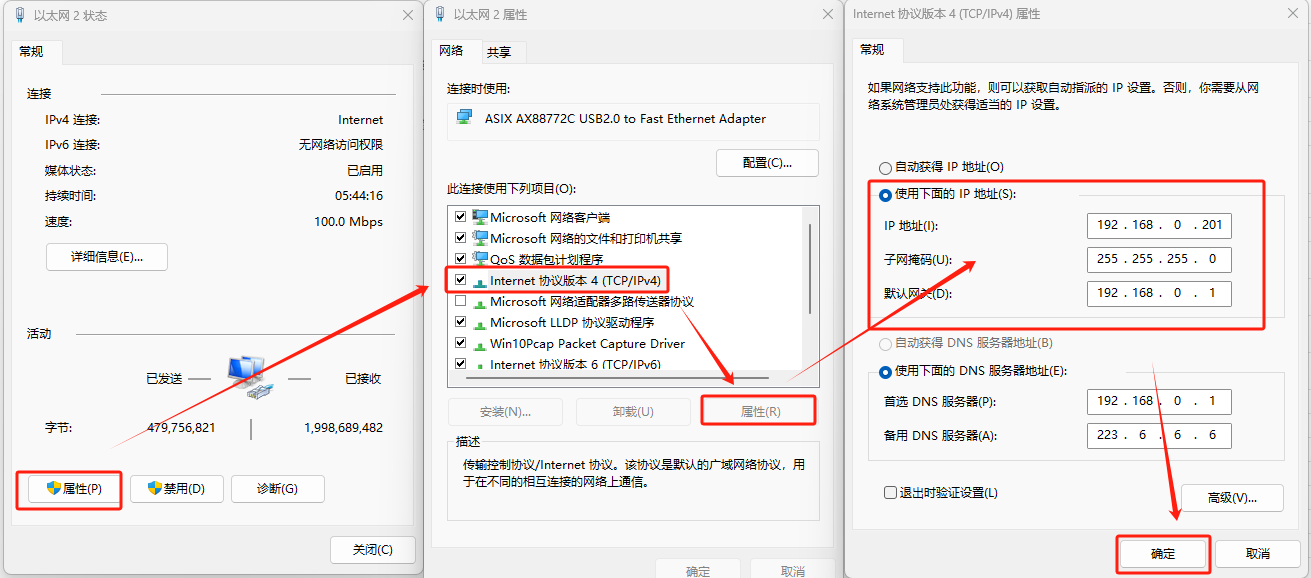

电脑打开控制面板，只保留本地连接网卡，禁用其他网卡。本地连接右击属性，找到IPv4，将IPv4的参数设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1（USR-TCP232-304出厂默认IP是192.168.0.7，配置时电脑需要和设备在同一个网段）。

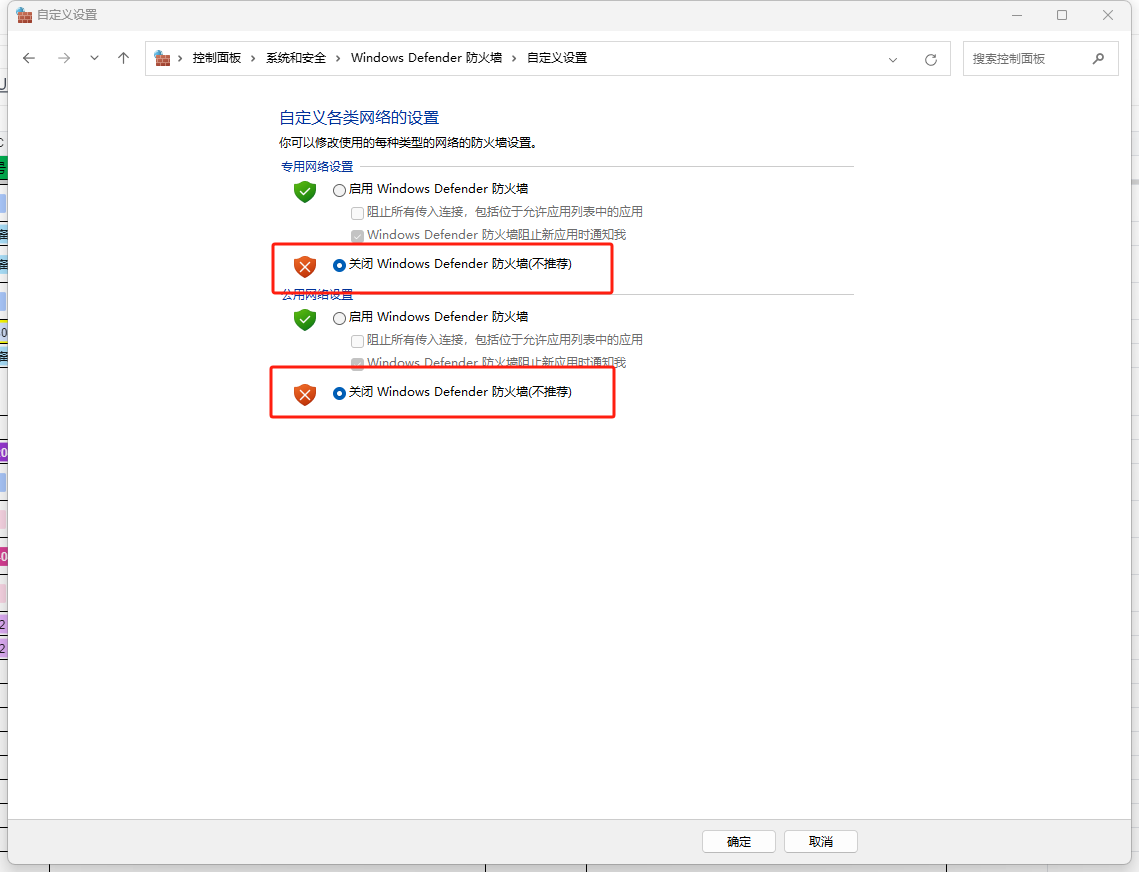

电脑关闭防火墙和杀毒软件。

2、USR-TCP232-304参数设置

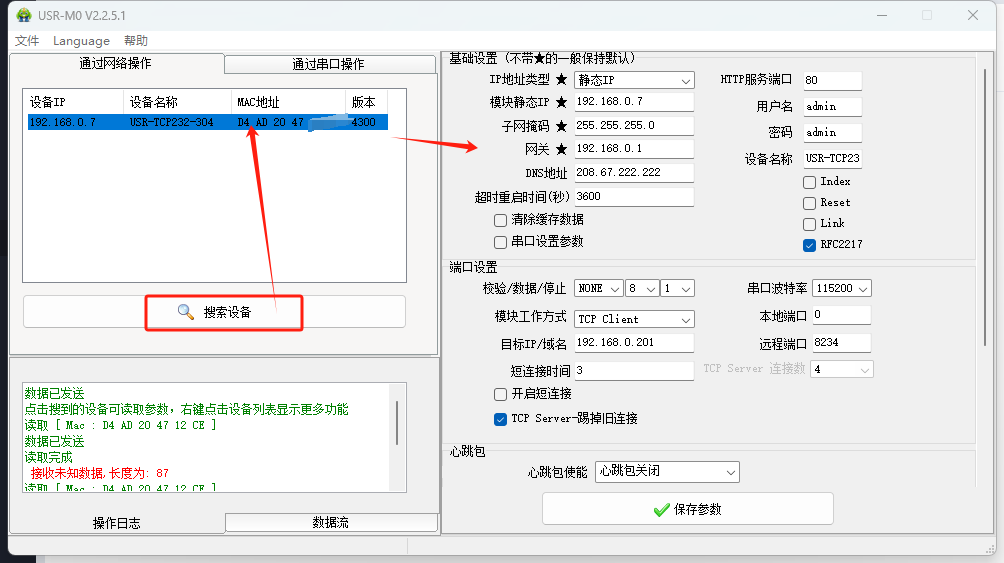

电脑打开M0软件点击搜索，搜到设备后双击MAC，右侧出现USR-TCP232-304参数。

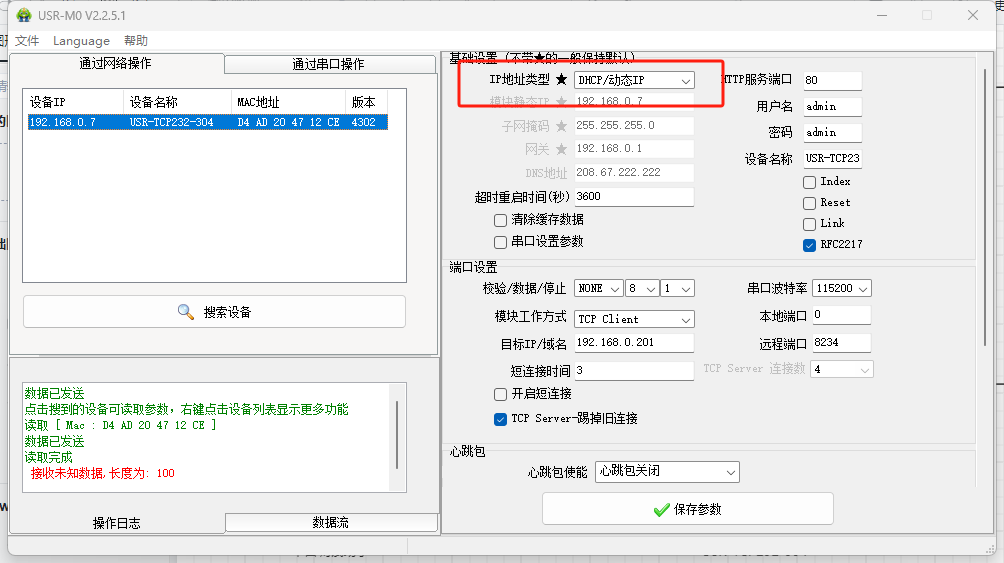

将USR-TCP232-304IP修改为DHCP（本例使用DHCP，用户可根据自己实际情况选择使用DHCP 或者分配固定IP）

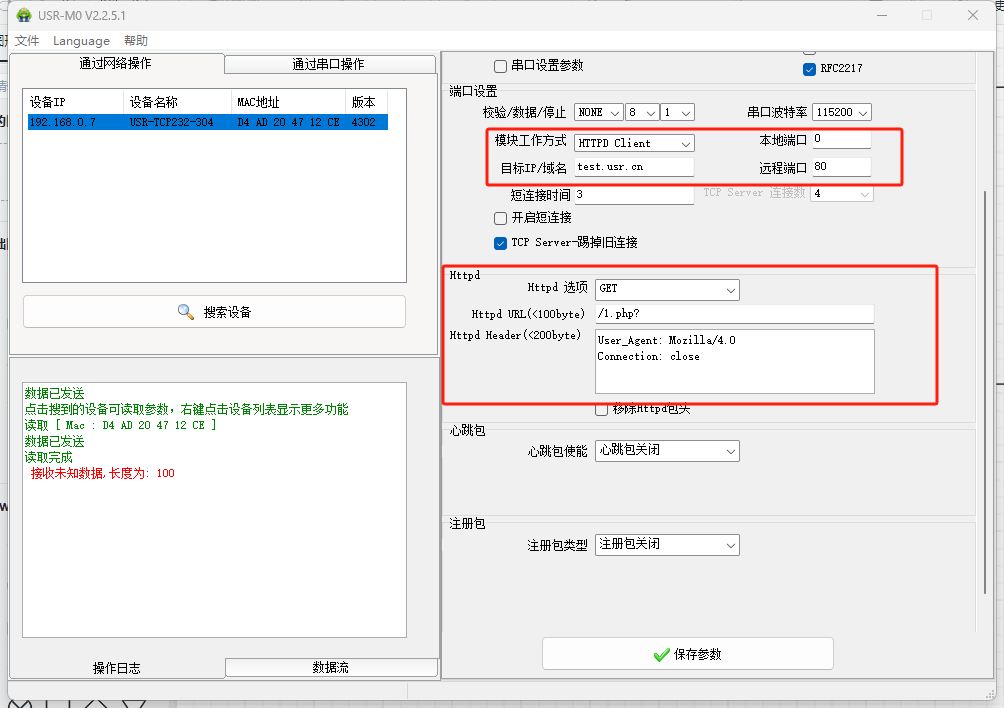

模块工作方式设置为HTTPD client，本地端口号可以不用设置，目标IP/域名设置为：test.usr.cn,服务器端口：80，方式选择GET，HTTP URL填写：/1.php?，保存参数。

将USR-TCP232-304网口接到路由器上，电脑打开串口调试助手发送数据进行测试。

四、功能调试

1、功能调试

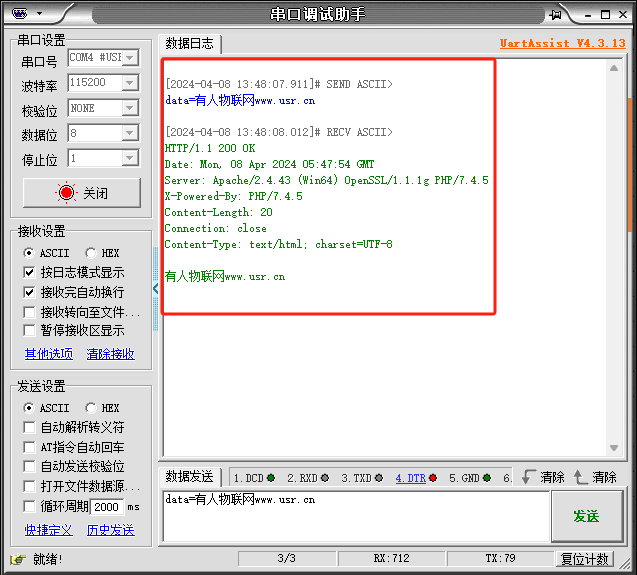

串口条数调试助手发送数据：data=有人物联网www.usr.cn,串口反馈：有人物联网www.usr.cn。

2、调试截图

编写人：尹丛欣 编写日期：2024-04-08

审核人：尹丛欣 审核日期：2024-04-10

订正版本：V1.0 订正内容：初稿
