一、资料下载

USR-TCP232-302/304/306 说明书官网下载链接：https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下载链接：https://www.usr.cn/Download/1255.html

M0系列设置软件官网下载链接：https://www.usr.cn/Download/257.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

有人虚拟串口软件V3.7.2.529下载链接：https://www.usr.cn/Download/31.html

有人虚拟串口软件V5.0.1下载链接：https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-TCP232-302 产品 1台

5V电源适配器 1个

USB-RS232串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-TCP232-302的232串口接USB-RS232串口线到电脑USB口，网口通过网线直连电脑，然后产品接5V电源适配器上电。

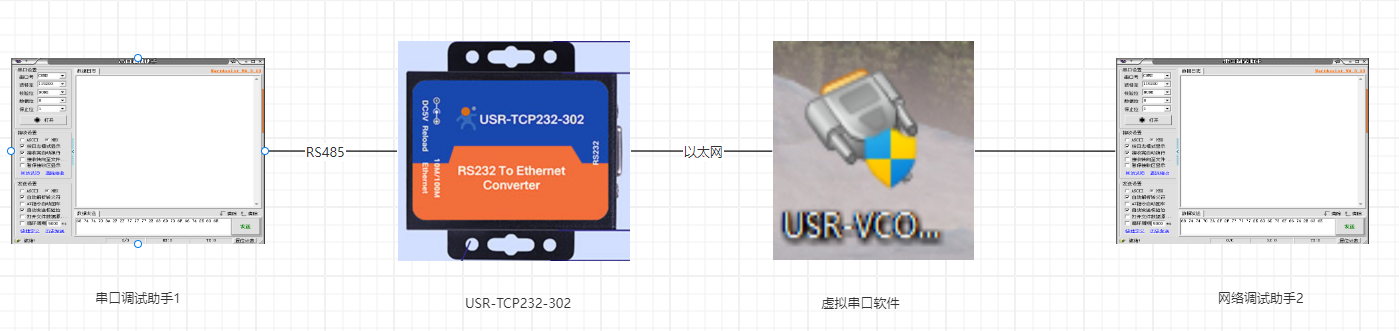

附图：

三、产品参数设置

1、电脑环境参数设置

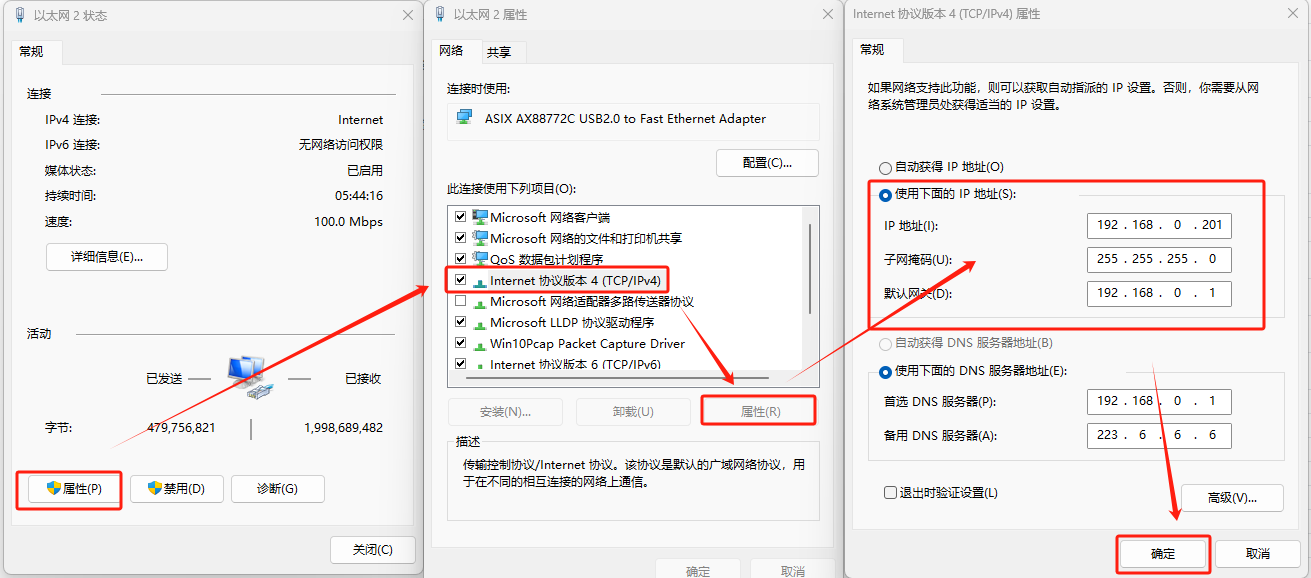

电脑打开控制面板，只保留本地连接网卡，禁用其他网卡。本地连接右击属性，找到IPv4，将IPv4的参数设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1（USR-TCP232-304出厂默认IP是192.168.0.7，配置时电脑需要和设备在同一个网段）

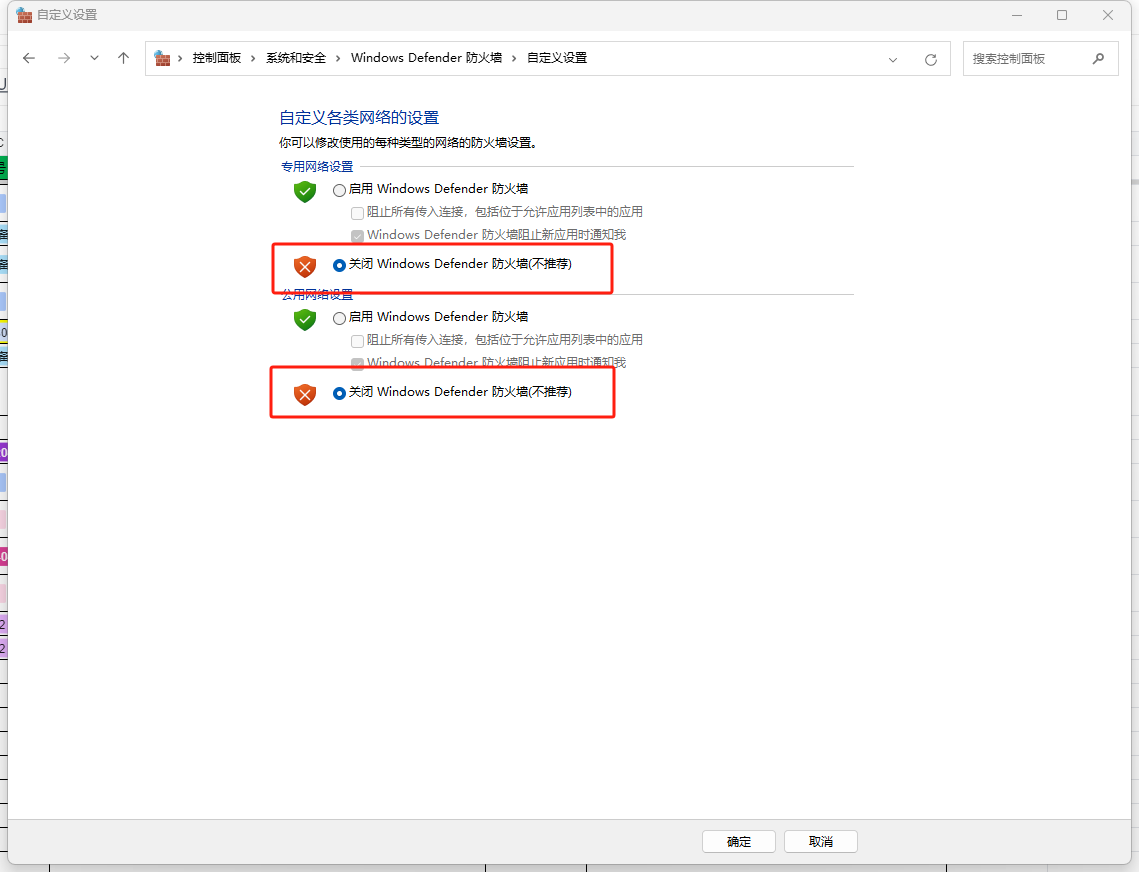

电脑关闭防火墙和杀毒软件。

2、虚拟串口参数设置

打开虚拟串口软件V3

创建一个虚拟串口COM2，网络协议TCP server,本地端口号8234，点击确认。进行网络监听。

虚拟串口软件中选项开启同步波特率（类RFC2217）功能。

3、USR-TCP232-302参数设置

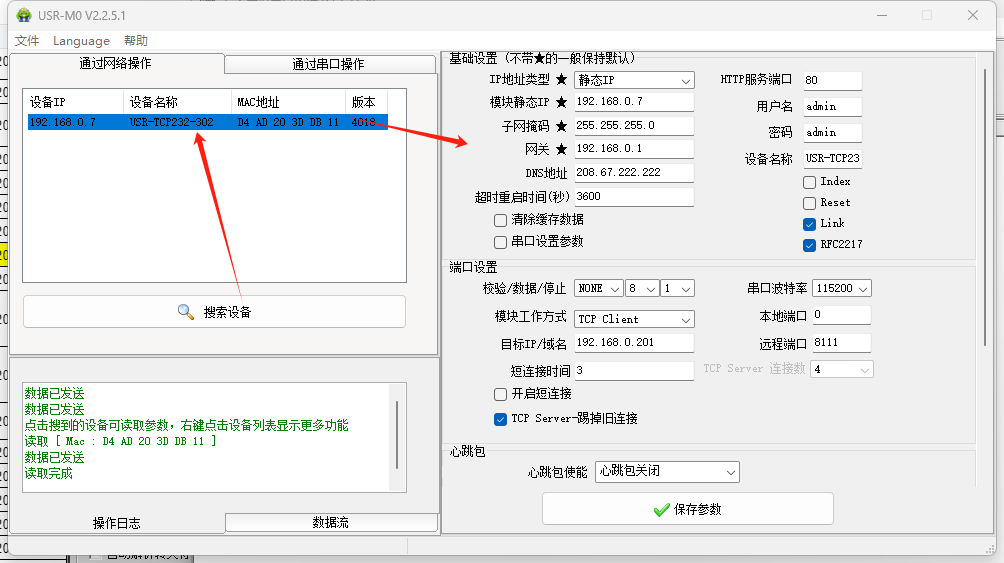

电脑打开M0软件点击搜索，搜到设备后双击MAC，右侧出现USR-TCP232-302参数。

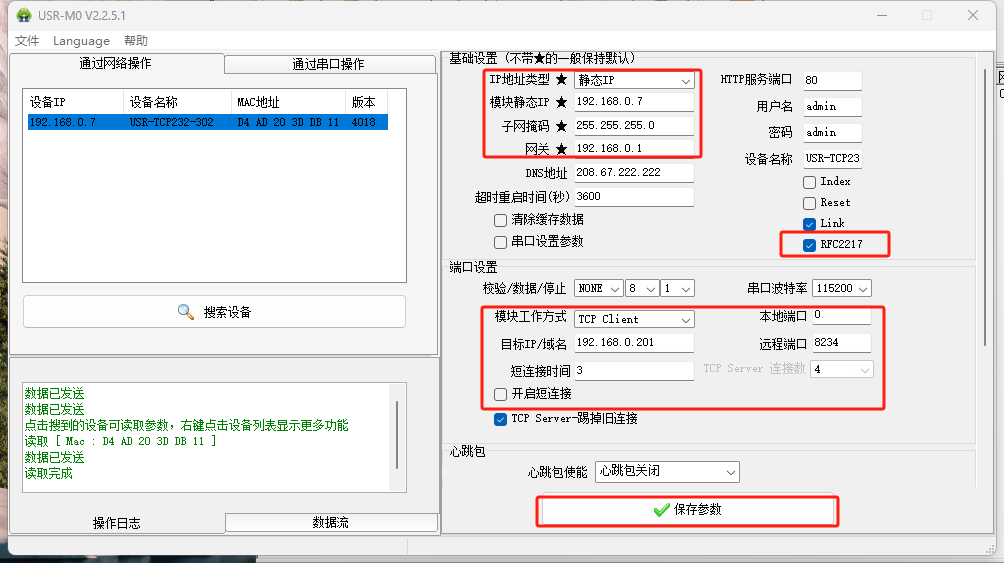

USR-TCP232-302IP保持出厂默认的192.168.0.7即可。模块工作方式设置为TCP client,本地端口号0，目标IP/域名：192.168.0.201，远程端口号8234，关闭短链接,开启类RFC2217的功能。保存参数。

注意：类 RFC2217，是简化版的 RFC2217 协议，配合虚拟串口能够动态改变 30X 的串口参数，实现和变串口参数（波特率、数据位、校验 位等）的设备通讯。开启该功能后，使用 USR-VCOM 虚拟串口软件也开启类 RFC2217 功能，则可以实现计算机上的应用软件的串口波特率与 30X 的串 口波特率自动匹配适应，而无需关注串口的波特率设置！！！

四、功能调试

1、功能调试

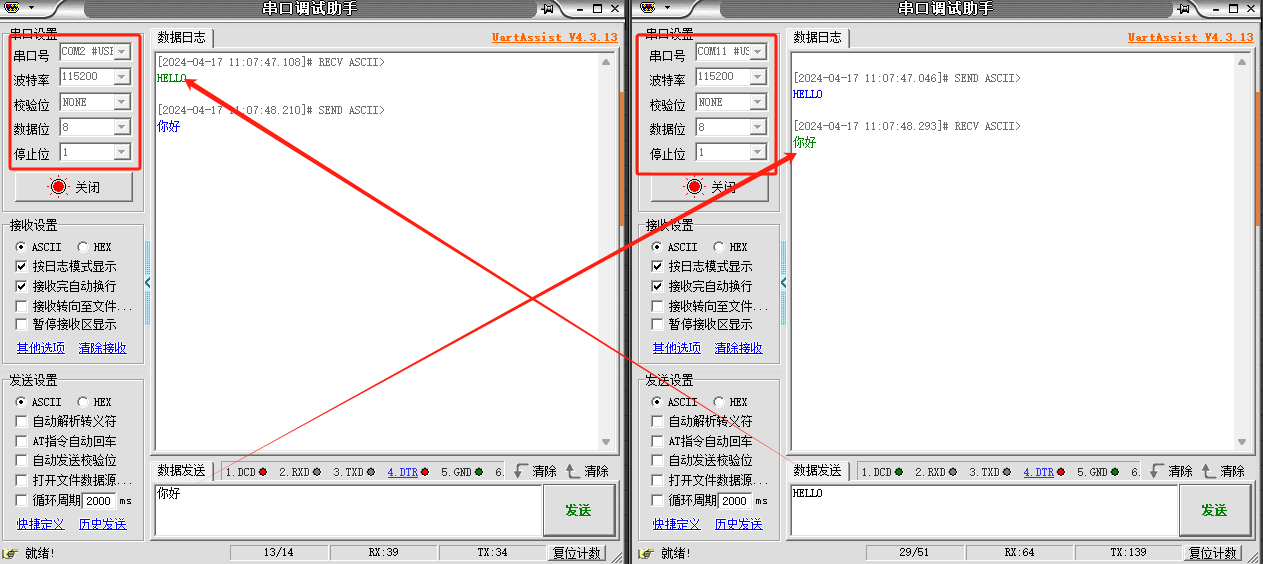

打开两个串口调试助手，分别引用虚拟串口COM2和USB转232转换器的COM口，串口调试助手上改变不同的波特率互发数据测试，可以成功进行数据交互。

2、调试截图

编写人：尹丛欣 编写日期：2024-04-26

审核人：尹丛欣 审核日期：2024-04-28

订正版本：V1.0 订正内容：初稿
