USR-TCP232-302 UDPS和虚拟串口UDPC(V5)局域网一对一测试示例
2024-05-10


一、资料下载

USR-TCP232-302/304/306 说明书官网下载链接:https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接:https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下载链接:https://www.usr.cn/Download/1255.html

M0系列设置软件官网下载链接:https://www.usr.cn/Download/257.html

网络 串口调试助手二合一软件官网下载链接:https://www.usr.cn/Download/27.html

有人虚拟串口软件V3.7.2.529下载链接:https://www.usr.cn/Download/31.html

有人虚拟串口软件V5.0.1下载链接:https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-TCP232-302 产品 1台

5V电源适配器 1个

USB-RS232串口线 1条

超五类网线 1根

笔记本电脑 1台

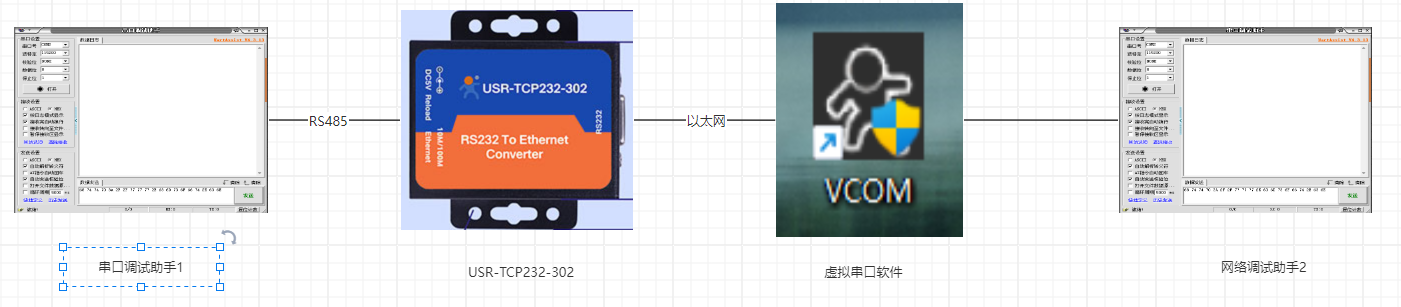

2、硬件连接

USR-TCP232-302 的232串口接USB-RS232串口线到电脑USB口,网口通过网线直连电脑,然后产品接5V电源适配器上电。

电脑打开设置软件。

附图:

三、产品参数设置

1、电脑环境参数设置

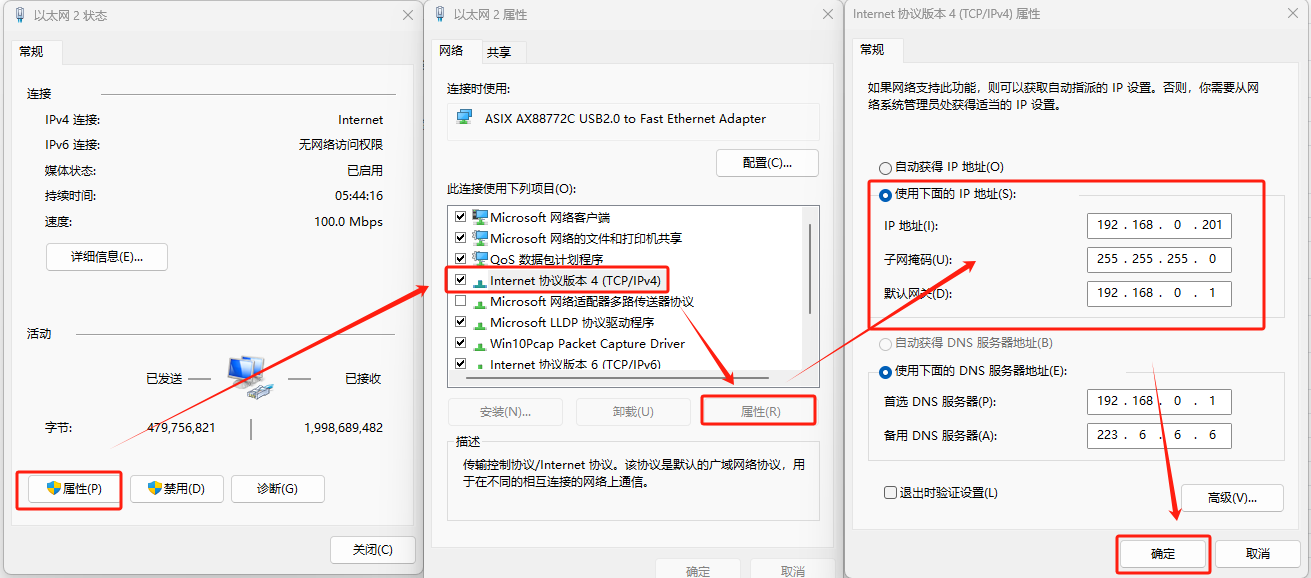

电脑打开控制面板,只保留本地连接网卡,禁用其他网卡。本地连接右击属性,找到IPv4,将IPv4的参数设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1(USR-TCP232-302出厂默认IP是192.168.0.7,配置时电脑需要和设备在同一个网段)。

电脑关闭防火墙和杀毒软件。

2、USR-TCP232-302参数设置

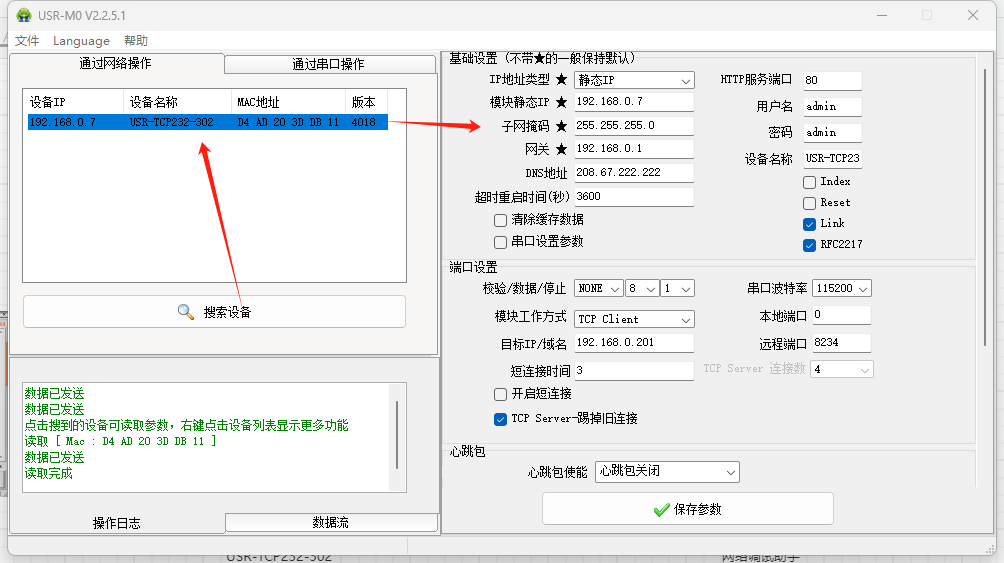

电脑打开M0软件点击搜索,搜到设备后双击MAC,右侧出现USR-TCP232-302参数。

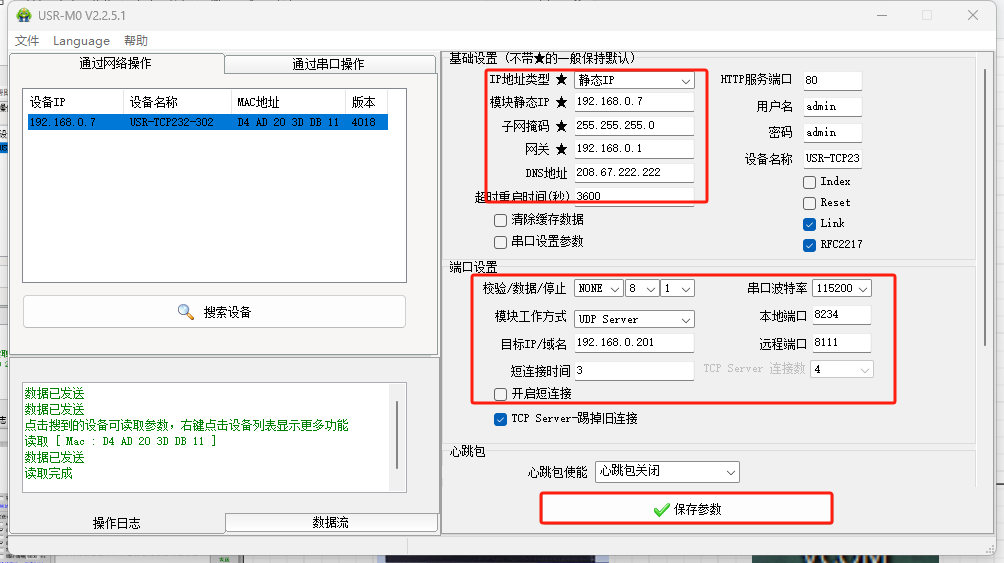

USR-TCP232-302IP信息保持默认的192.168.0.7即可。模块工作方式设置为UDP Server,本地端口号8234,远程端口号8111,关闭短链接。保存参数

3、虚拟串口参数设置

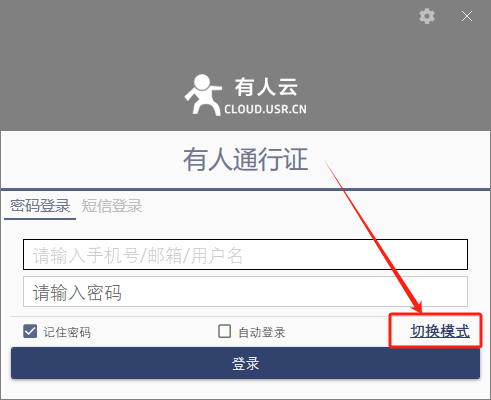

电脑打开虚拟串口软件V5,局域网方式登录虚拟串口V5.0.1

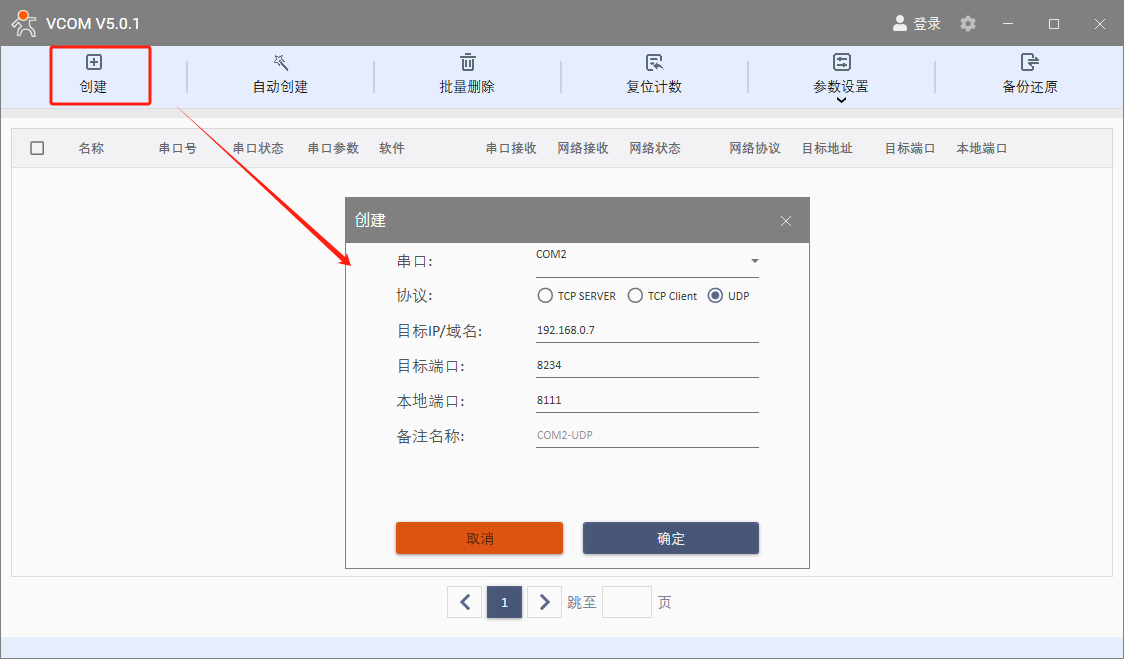

创建虚拟串口,选择COM2,UDP协议,目标IP192.168.0.7,目标端口号8234,本地端口号8111,点击确定。


四、功能调试

1、功能调试

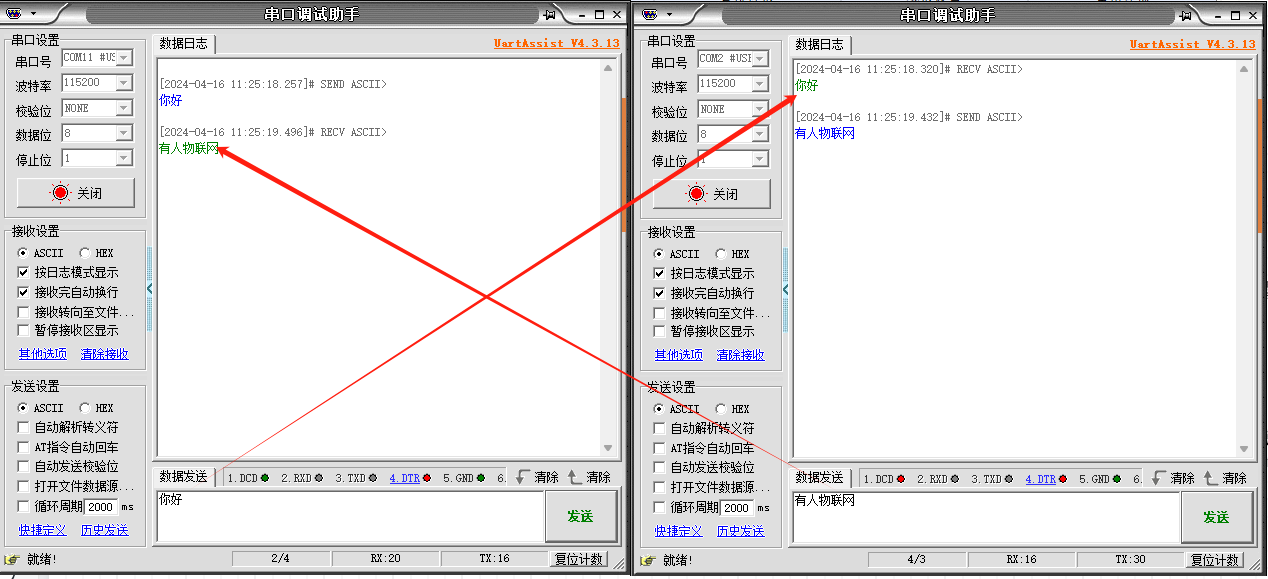

打开两个串口调试助手,分别引用虚拟串口和232转换器的COM口进行数据交互测试。

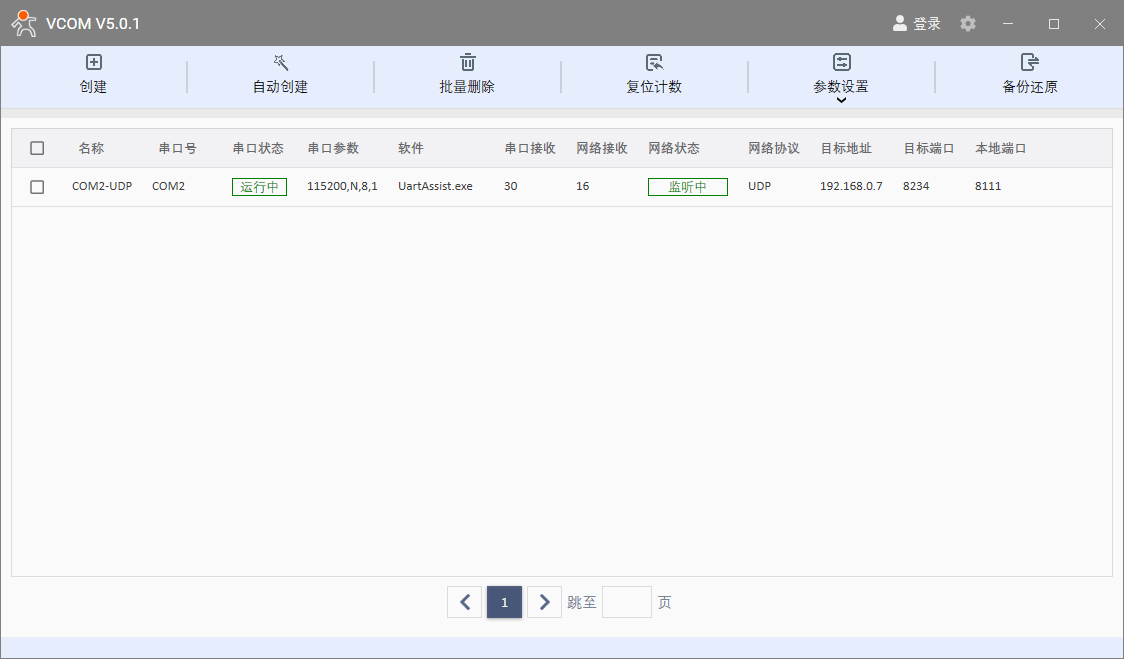

2、调试截图






编写人:史玮 编写日期:2024-04-23

审核人:尹丛欣 审核日期:2024-04-28

订正版本:V1.0 订正内容:初稿
