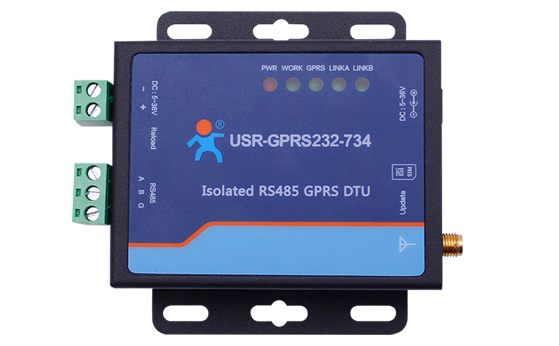

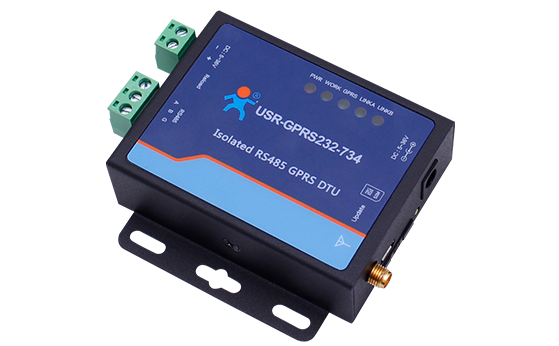

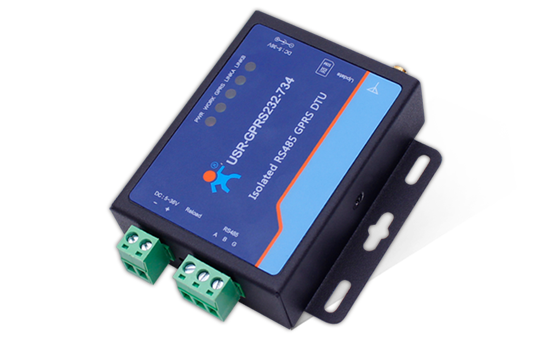

USR-GPRS-734是一款RS485 GPRS DTU,是由GPRS模块USR-GM3开发而成。其支持RS485串口,实现串口数据与GPRS网络双向透明传输。其支持多重保护,包括电路保护(ESD静电保护和EFT快速脉冲保护)、电源保护、RS485口保护(485防浪涌、过流保护、数字隔离保护),是一款高稳定性的联网设备。

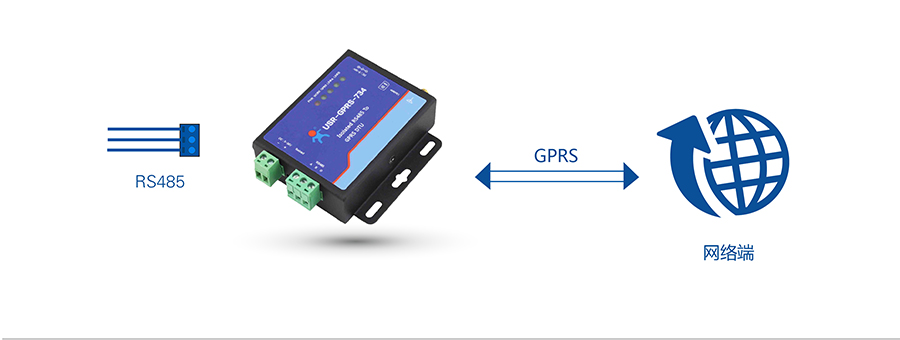

此模式下,用户的串口设备可以通过DTU发送数据到指定的服务器上。

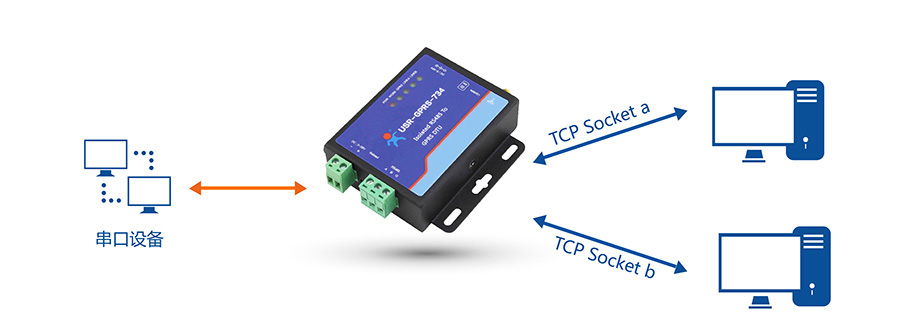

GPRS DTU 734支持两路socket链接,即socket A和socket B,两路链接相互独立。

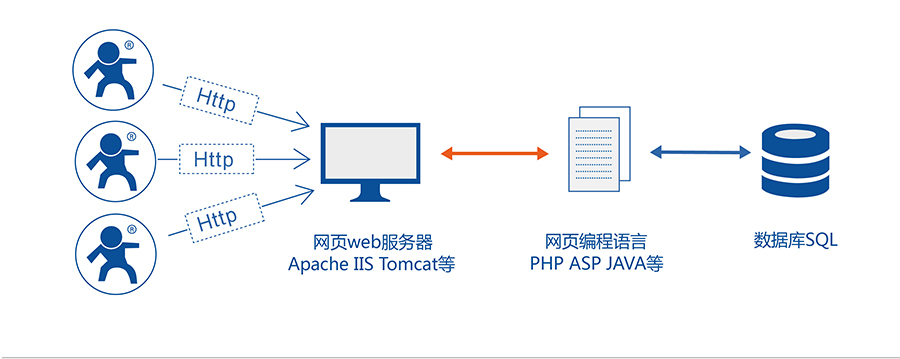

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

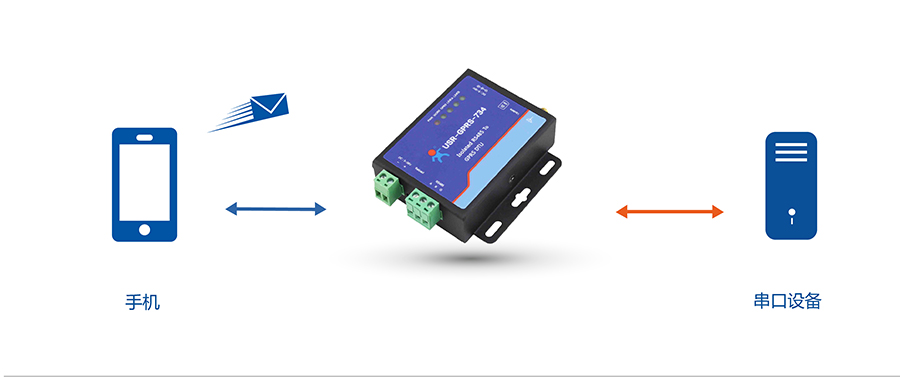

短信透传模式下,用户的串口设备可以发送短信到指定的手机上,
也可以将手机接收的信息转发至串口设备。只需简单的参数设置,
即可实现手机与串口设备之间的数据透明通信。

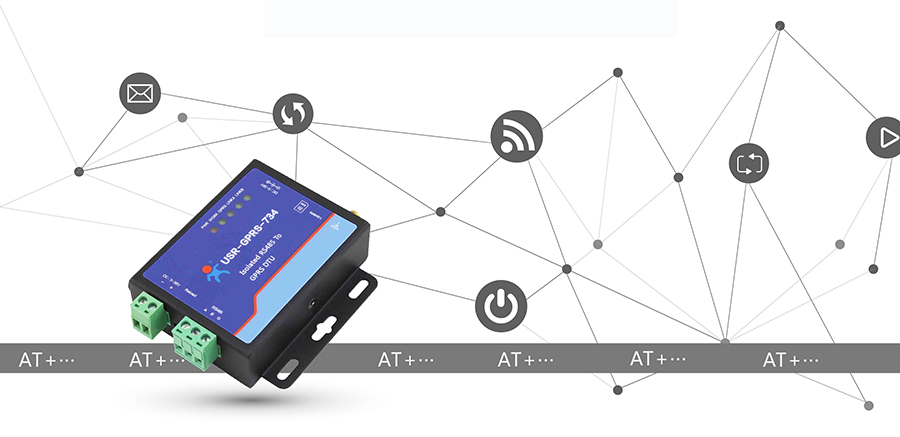

GPRS DTU 734支持短信AT指令、网络AT指令、串口AT指令。
短信AT指令:是指通过远程短信的方式去设置和查询GPRS DTU的参数。
网络AT指令:在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。
串口AT指令:在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。

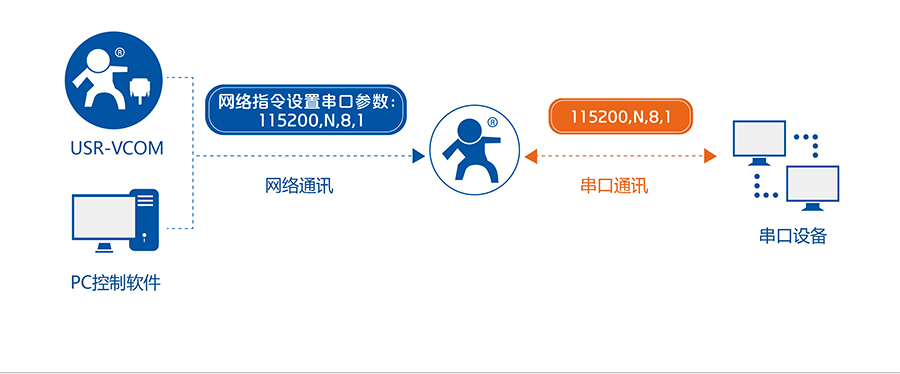

DTU 734支持网络发送有人同步波特率协议,动态改变GM3串口波特率、数据位、校验位、停止位。
适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,GPRS DTU 734串口参数同步改变。

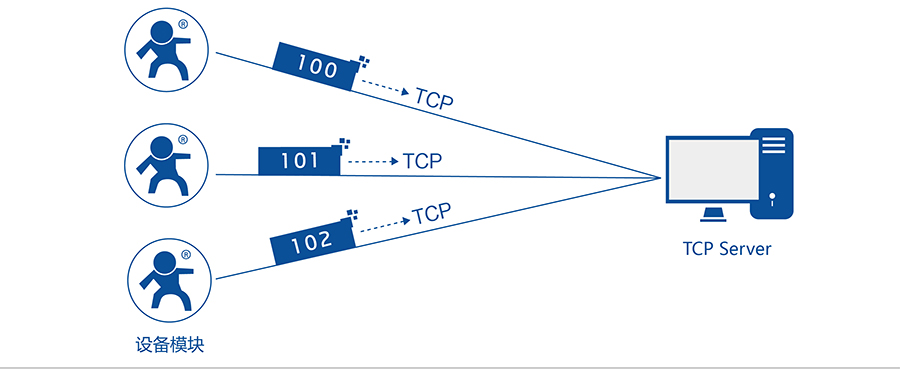

GPRS DTU 734作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,
用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码,ICCID码和自定义注册数据。

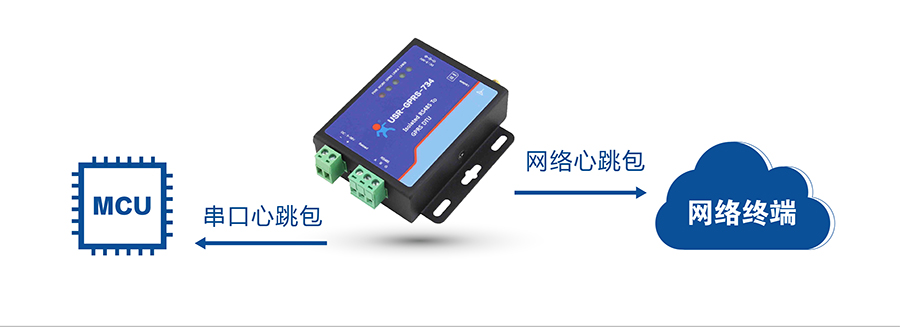

GPRS DTU 734支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。

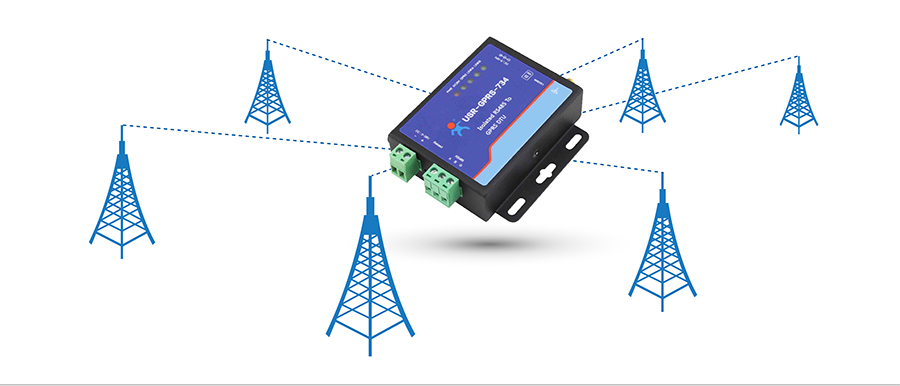

LBS基站定位可以通过电信移动运营商的网络获取到GPRS DTU 734的位置信息,
方便查询734所处的位置,弥补了GPS定位受天气、高楼、位置等等的影响。
GPRS DTU 734支持第二路网络链接,适合将数据向两个服务器发送的需求,
用于数据备份、远程异常诊断等需求的用户。
USR-GPRS-734是一款RS485 GPRS DTU,是由GPRS模块USR-GM3开发而成。其支持RS485串口,实现串口数据与GPRS网络双向透明传输。其支持多重保护,包括电路保护(ESD静电保护和EFT快速脉冲保护)、电源保护、RS485口保护(485防浪涌、过流保护、数字隔离保护),是一款高稳定性的联网设备。
此模式下,用户的串口设备可以通过DTU发送数据到指定的服务器上。GPRS DTU 734支持两路socket链接,即socket A和socket B,两路链接相互独立。
此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!
短信透传模式下,用户的串口设备可以发送短信到指定的手机上也,可以将手机接收的信息转发至串口设备。只需简单的参数设置,即可实现手机与串口设备之间的数据透明通信。
GPRS DTU 734支持短信AT指令、网络AT指令、串口AT指令。
短信AT指令:是指通过远程短信的方式去设置和查询GPRS DTU的参数。
网络AT指令:在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。
串口AT指令:在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。
DTU 734支持网络发送有人同步波特率协议,动态改变GM3串口波特率、数据位、校验位、停止位。适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,GPRS DTU 734串口参数同步改变。
GPRS DTU 734作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码,ICCID码和自定义注册数据。
GPRS DTU 734支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。
LBS基站定位可以通过电信移动运营商的网络获取到GPRS DTU 734的位置信息,方便查询734所处的位置,弥补了GPS定位受天气、高楼、位置等等的影响。
GPRS DTU 734支持第二路网络链接,适合将数据向两个服务器发送的需求,用于数据备份、远程异常诊断等需求的用户。
项目 | 指标 | |
无线参数 | 无线标准 | GSM/GPRS/EDGE |
标准频段 | 850/900/1800/1900MHz四频 | |
发射功率 | GSM900 class4(2W) | |
DCS1800 class1(1W) | ||
GPRS Terminal Device Class | Class B | |
GPRS Multi-slot Class | GPRS Class 10 | |
GPRS Coding Schemes | CS1 ~ CS4 | |
天线选项 | SMA接口 | |
硬件参数 | 数据接口 | RS485电平,5.08*3端子 |
波特率 | 2400bps ~921600bps | |
工作电压 | DC 5V~36V | |
工作电流 | 59mA~65mA(12V) | |
工作温度 | -25℃~85℃ | |
存储温度 | -40℃~125℃ | |
尺寸 | 82.5×86.0×24.0mm | |
RS485可靠性 | 电气隔离 ESD空气 15KV 浪涌4KV(8/20us) | |
软件参数 | 无线网络类型 | GSM/GPRS/EDGE |
工作模式 | 透明传输模式,短信透传模式 HTTPD模式 | |
设置命令 | AT+命令结构 | |
网络协议 | TCP /UDP/ DNS/HTTP | |
最大TCP连接数 | 2 | |
用户配置 | 串口AT命令,网络AT指令, 短信AT指令 | |
客户应用软件 | 支持客户定制应用软件 | |
软件功能 | 域名解析DNS | 支持 |
简单透传方式 | 支持TCP Client /UDP Client | |
HTTP协议传输 | 支持 | |
短信透传 | 支持 | |
心跳数据包 | 支持 | |
类RFC2217 | 支持 | |
注册包机制 | 支持自定义/ICCID/IMEI注册包 | |
其 他 | 产品认证 | CE FCC ROHS WEEE |
