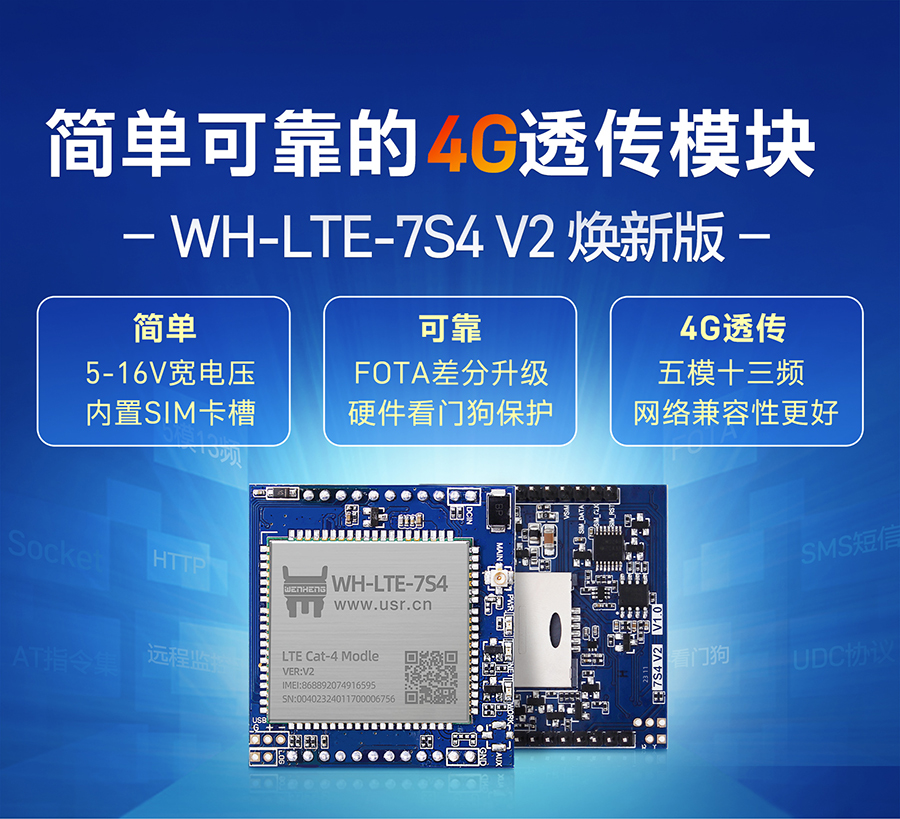

联网找有人！
相较7S4而言，7S4 V2增加FDD-LTE B8频段
为模组提供更强的网络兼容性。

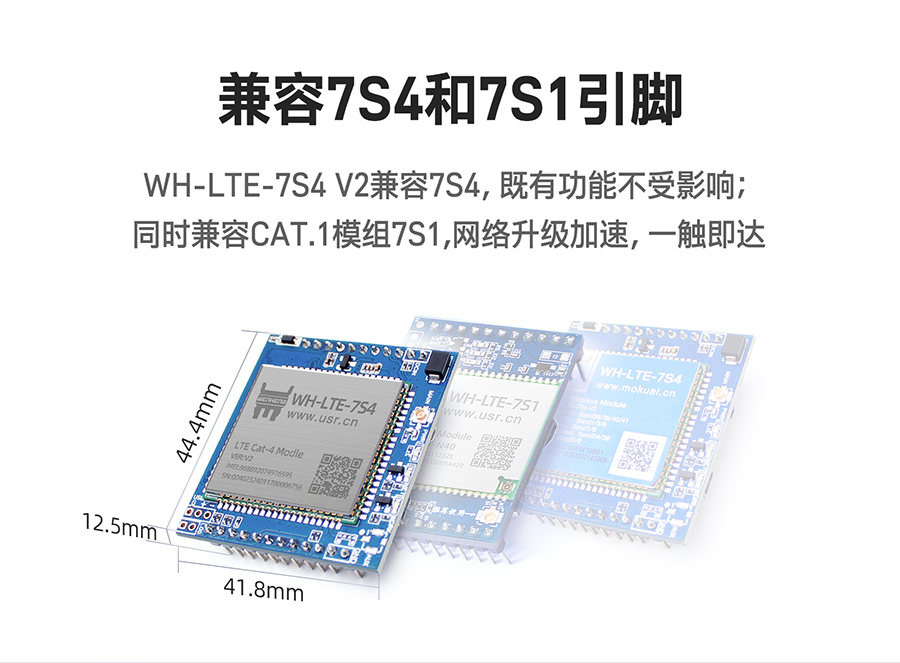

WH-LTE-7S4 V2兼容7S4，既有功能不受影响；

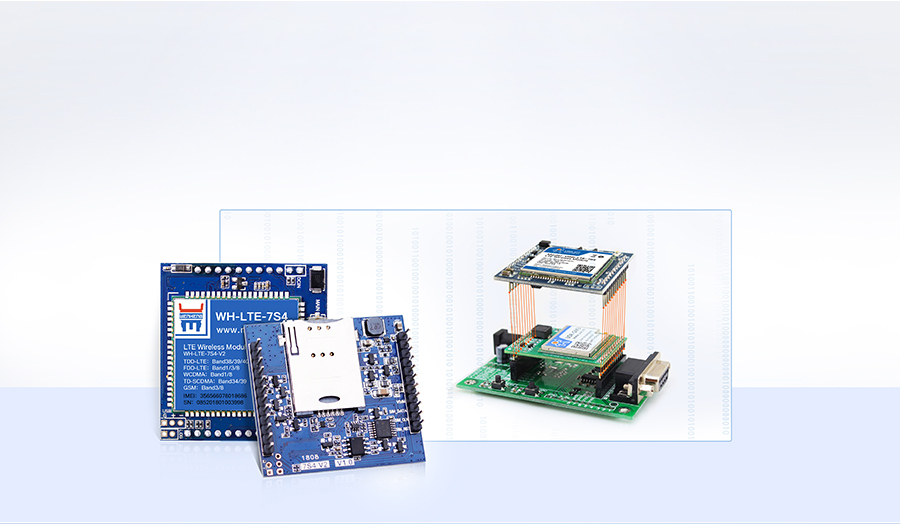

同时兼容GPRS模组7S3，2G网络升级4G，一触即达

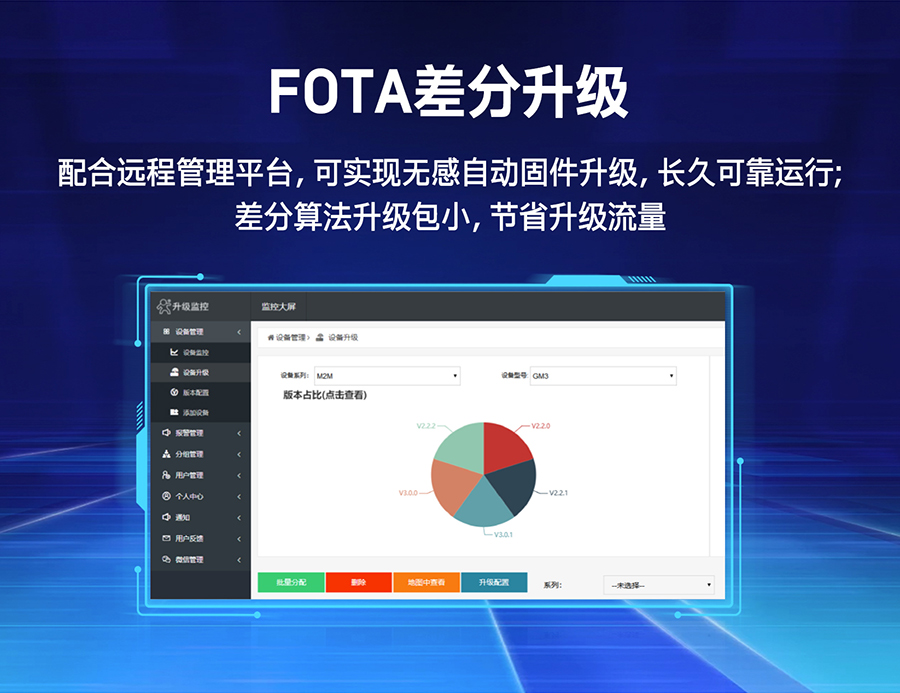

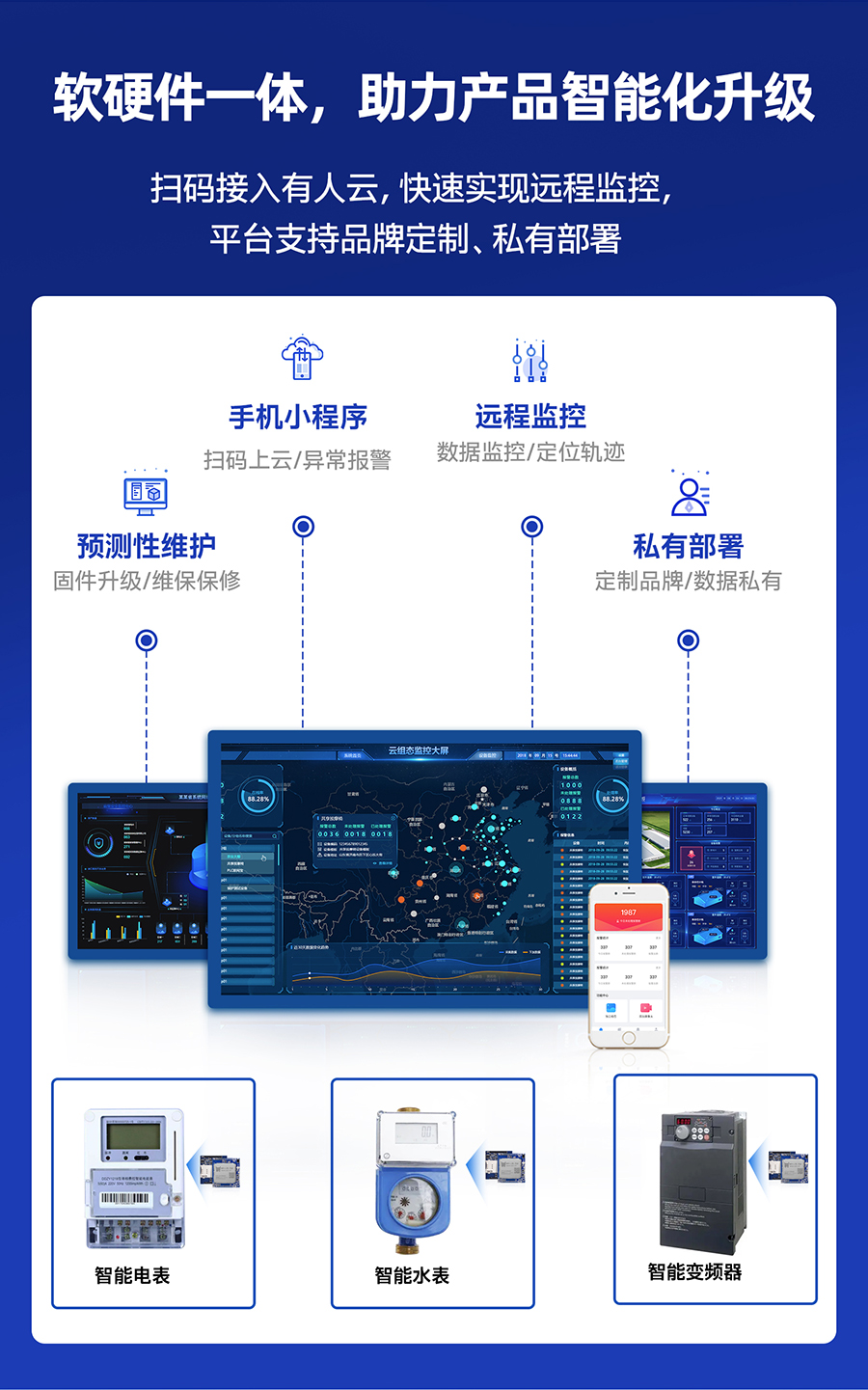

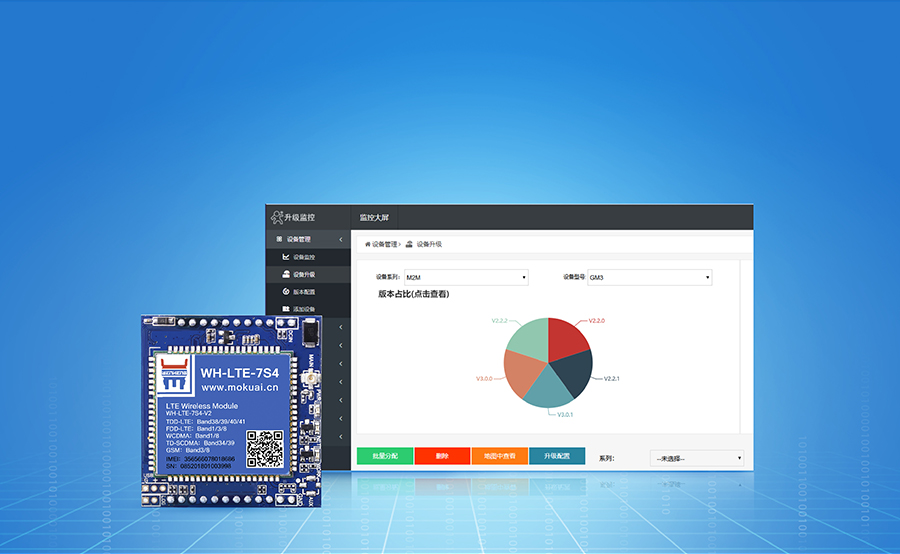

配合远程管理平台，可实现无感自动固件升级，长久可靠运行；
差分算法升级包小，节省升级流量

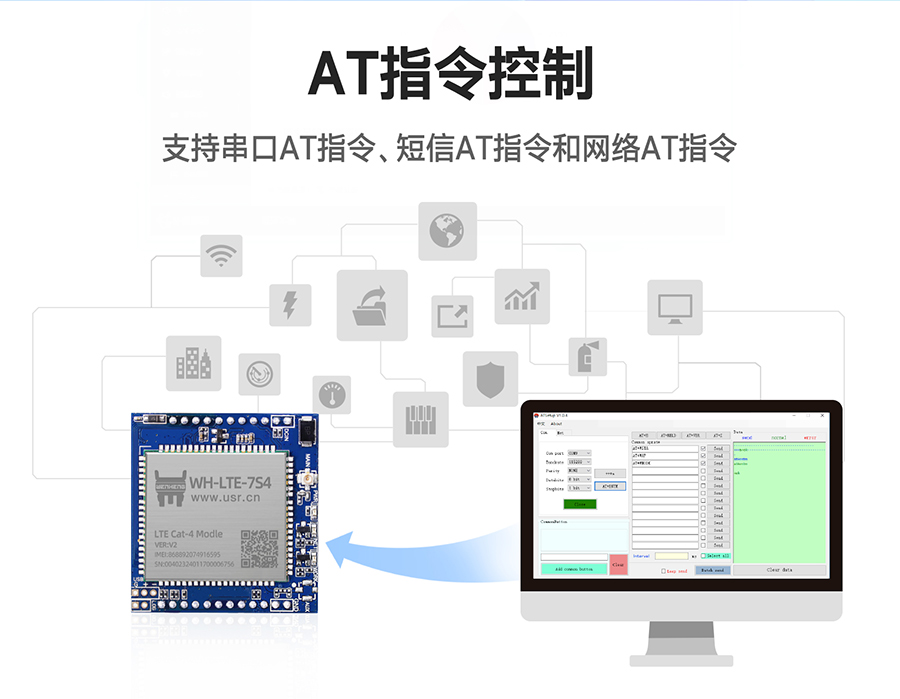

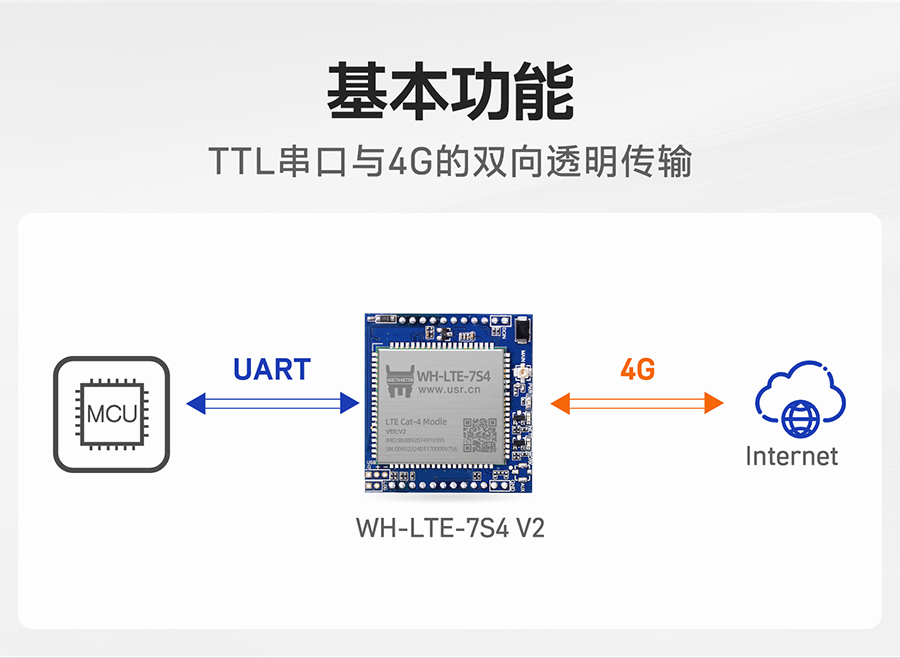

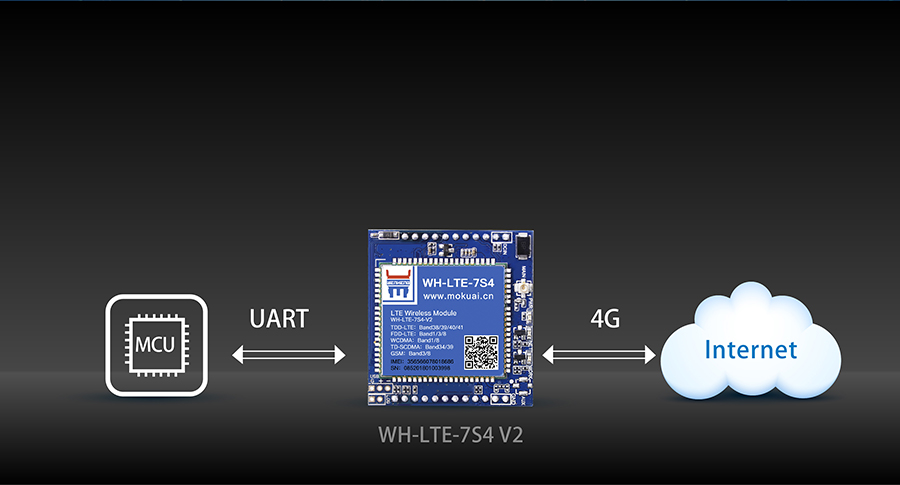

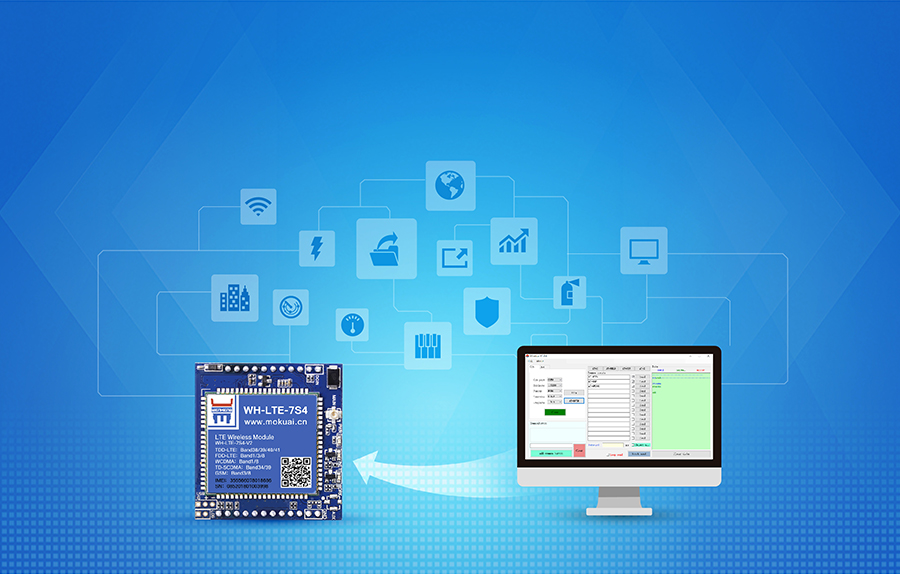

支持串口AT指令、短信AT指令和网络AT指令

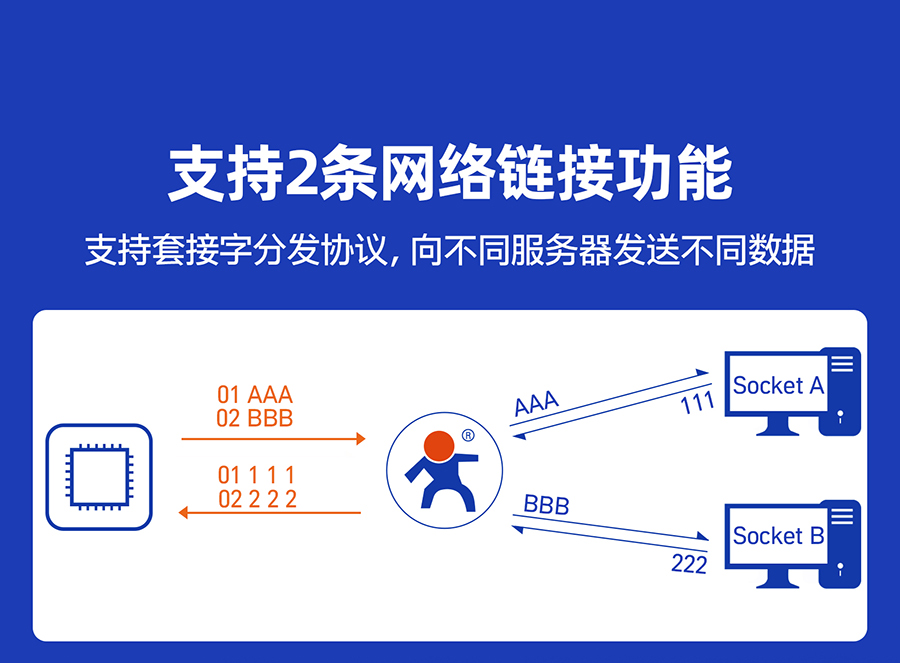

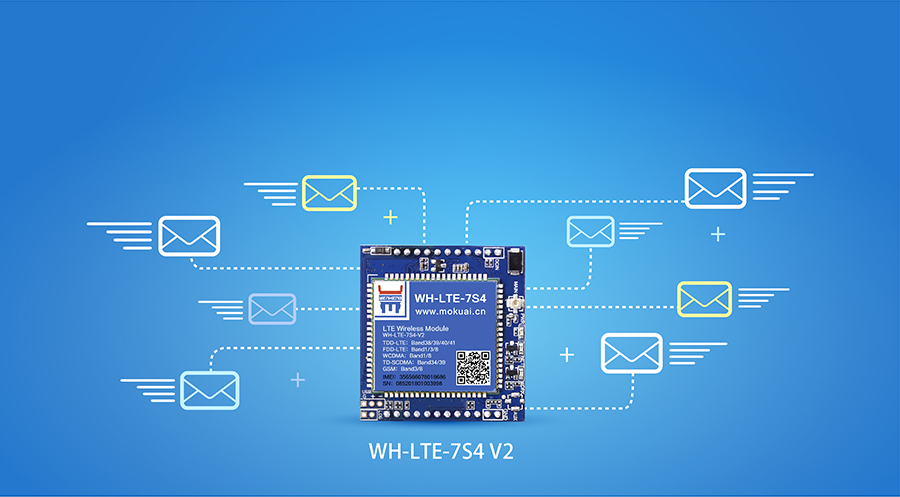

支持套接字分发协议，向不同服务器发送不同数据
暂拥有两路Socket，后续将提供四条网络链接功能

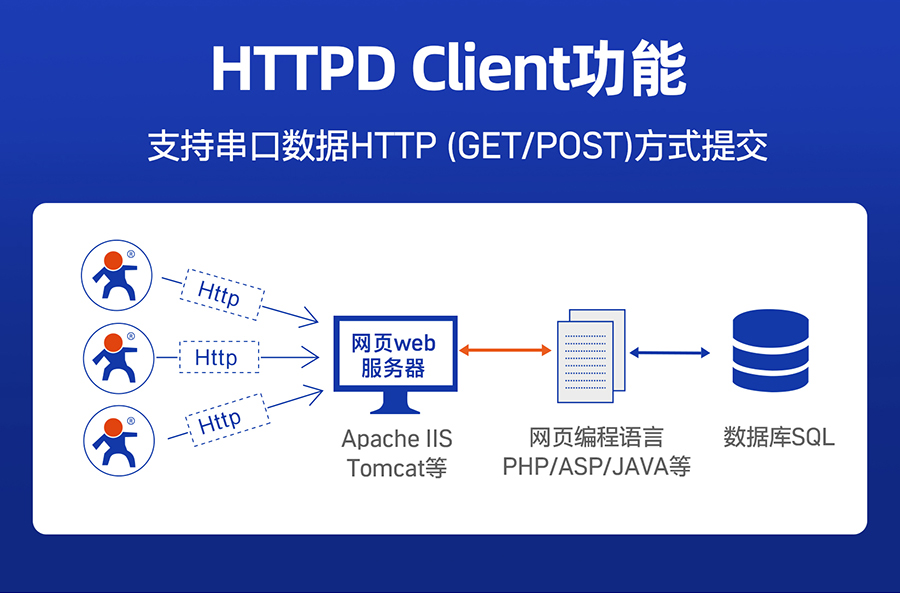

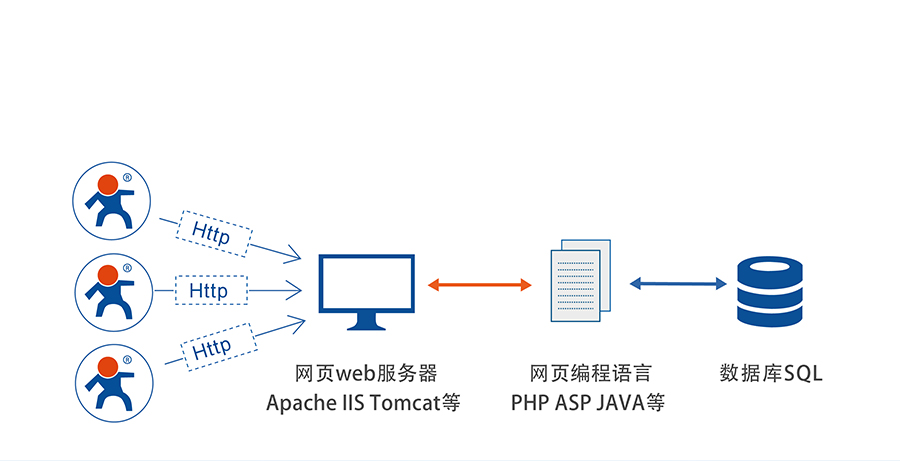

支持串口数据HTTP（GET/POST）方式提交

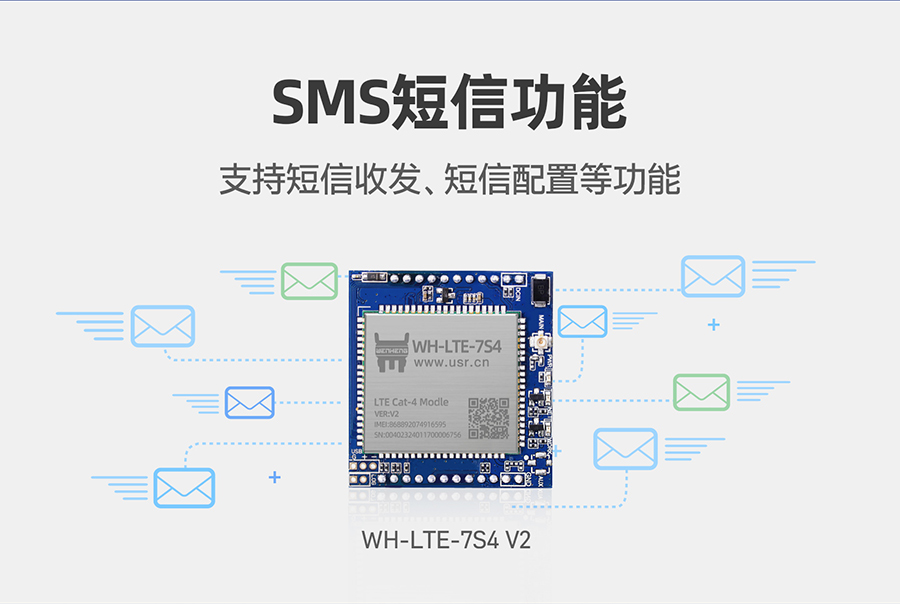

支持短信收发、短信配置等功能

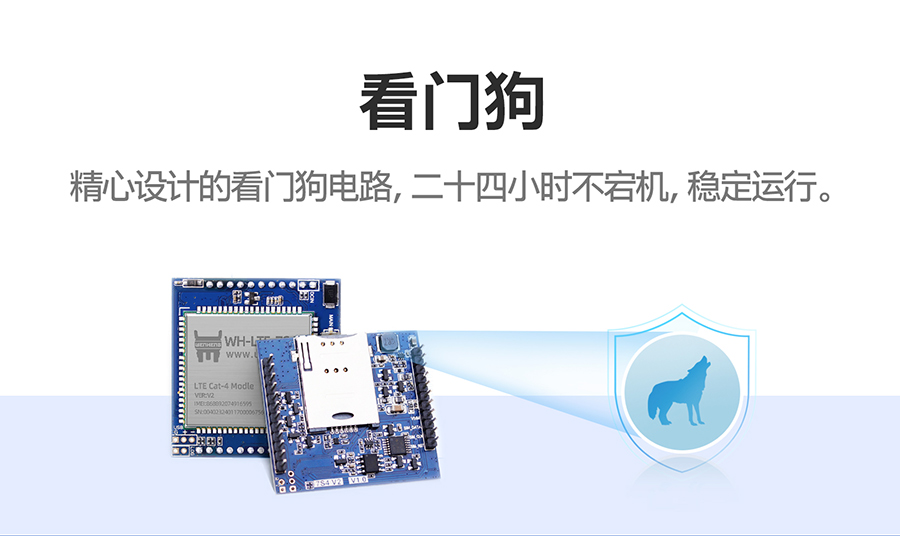

精心设计的看门狗电路，二十四小时不宕机，稳定运行
|
项目 |
描述 |
|
|
产品名称 |

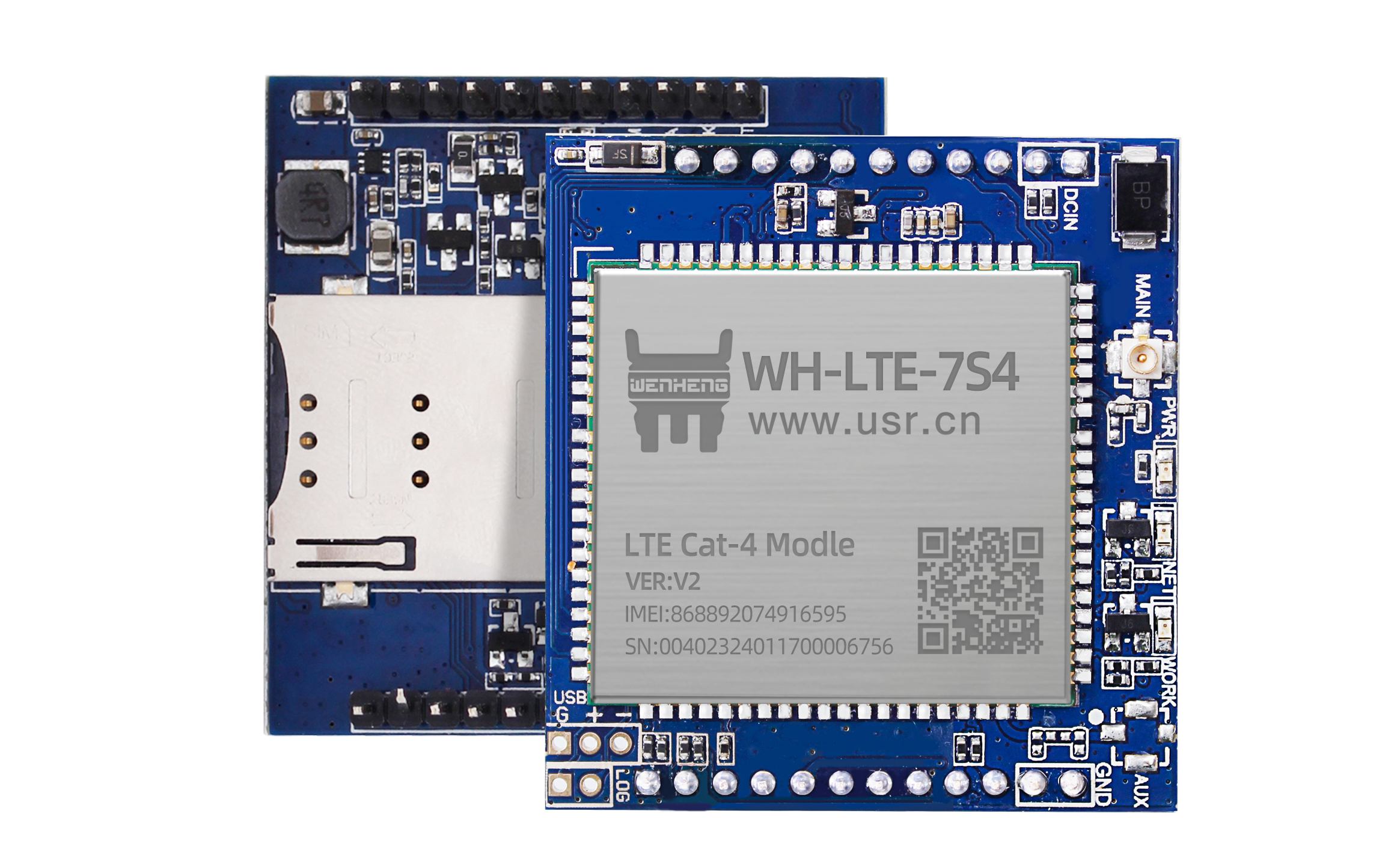

WH-LTE-7S4 V2 |
支持移动 2G/3G/4G |
|
支持联通 2G/3G/4G |
||
|
支持电信 4G |
||
|
硬件接口 |
封装形式 |
DIP 23pin |
|
电源 |
3.4V~4.2V / 5~16V |
|
|
LED |
模块状态指示灯功能 |
|
|

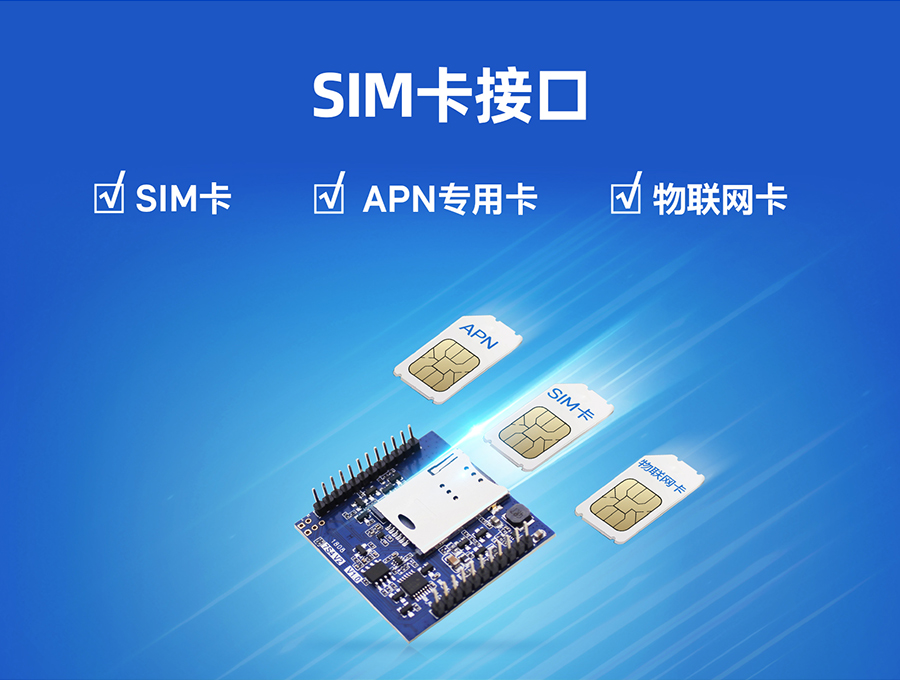

SIM/USIM 卡 |
标准 6 针 SIM 卡接口，3V/1.8V SIM 卡 |
|
|
USB 协议 |
USB 2.0 High speed |
|
|
天线 |
IPEX座 |
|
|
UART |
TTL (3.3V/5V) |
|
|
波特率（bps） |
1200，2400，4800，9600，19200，38400，57600，115200，230400,460800 |
|
|
外形尺寸 |
尺寸(毫米) |
44.4mm×41.8mm×12.5mm(含插针高度) |
|
重量 (克) |
15g |
|
|
温湿度范围 |
工作温度 |
-20℃~ +70℃ |
|
存储温度 |
-40℃~ +85℃ |
|
|
工作湿度 |
5%~95% |
|
|
技术规范 |
TD-LTE |
3GPP R9 CAT4下行150 Mbps，上行50 Mbps |
|
FDD-LTE |
3GPP R9 CAT4下行150 Mbps，上行50 Mbps |
|
|
WCDMA |
HSPA+ 下行速率 21 Mbps 上行速率 5.76 Mbps |
|
|
TD-SCDMA |
3GPP R9 下行速率 2.8 Mbps 上行速率 2.2 Mbps |
|
|
GSM |
下行速率 384 kbps 上行速率128 kbps |
|
|
频段 |
TD-LTE |
Band 38/39/40/41 |
|
FDD-LTE |
Band 1/3/8 |
|
|
WCDMA |
Band 1/8 |
|
|
TD-SCDMA |
Band34/39 |
|
|
GSM |
Band 3/8 |
|
|
功率等级 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
|
FDD-LTE Band 1/3/8 |
+23dBm(Power class 3) |
|
|
WCDMA Band 1/8 |
+23dBm(Power class 3 |
|
|
TD-SCDMA Band34/39 |
+24dBm(Power class 2) |
|
|
GSM Band 8 |
+33dBm(Power class 4) |
|
|
GSM Band 3 |
+30dBm(Power class 1) |
|
|
软件功能 |
数据业务 |
支持PPPD/RNDIS/ECM拨号 |
|
短信 |
支持 PDU/TEXT 短信 |
|
|
TCP/IP协议 |
IPv4,IPv6,IPv4/IPv6双堆栈 |
|
|
操作系统 |
支持 windows/linux/Android |
|
|
数据传输 |
支持简单透传功能，HTTPD功能,UDC功能 |
|
|
辅助功能 |

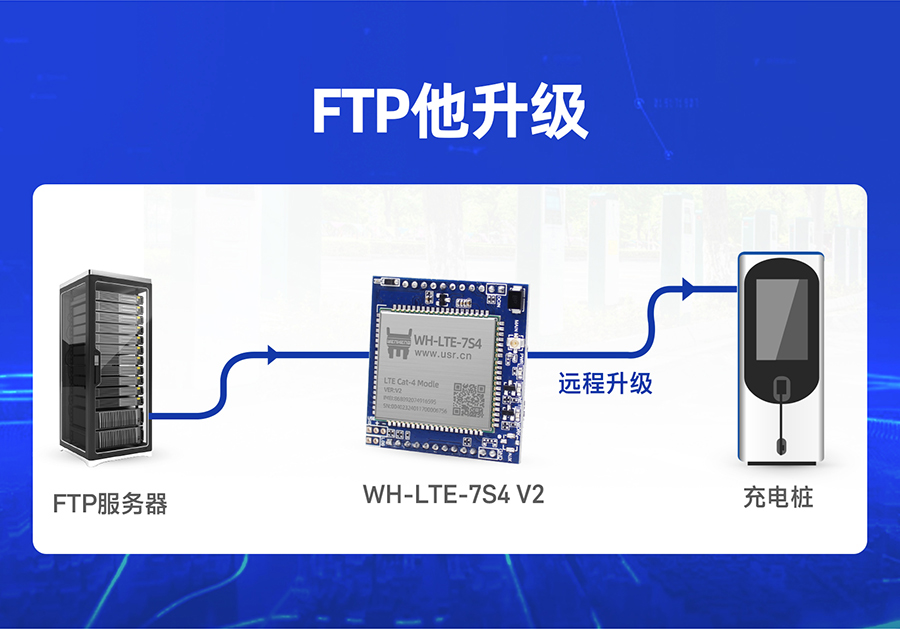

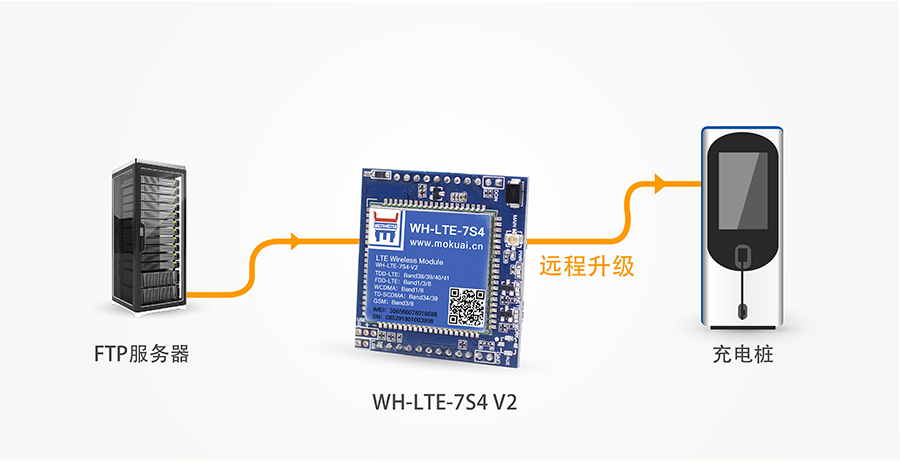

心跳包，注册包，套接字协议，FTP升级，基站定位 |
|
|
参数配置 |
串口，网络和短信AT指令配置 |
|
