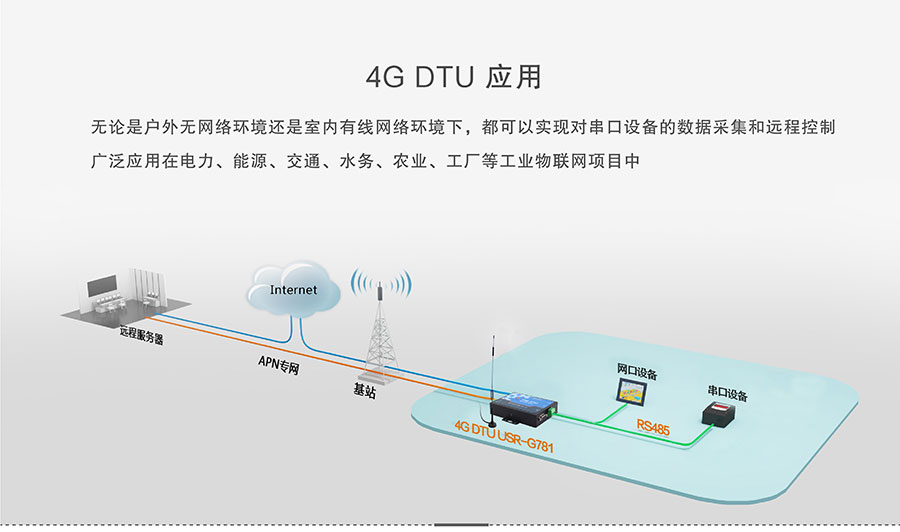

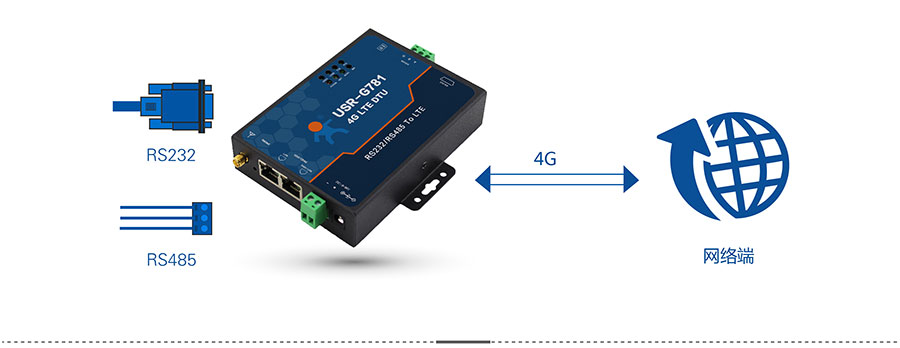

用户的串口设备可以通过DTU发送数据到指定的服务器上,
DTU也可以将服务器的数据转发到串口设备上。

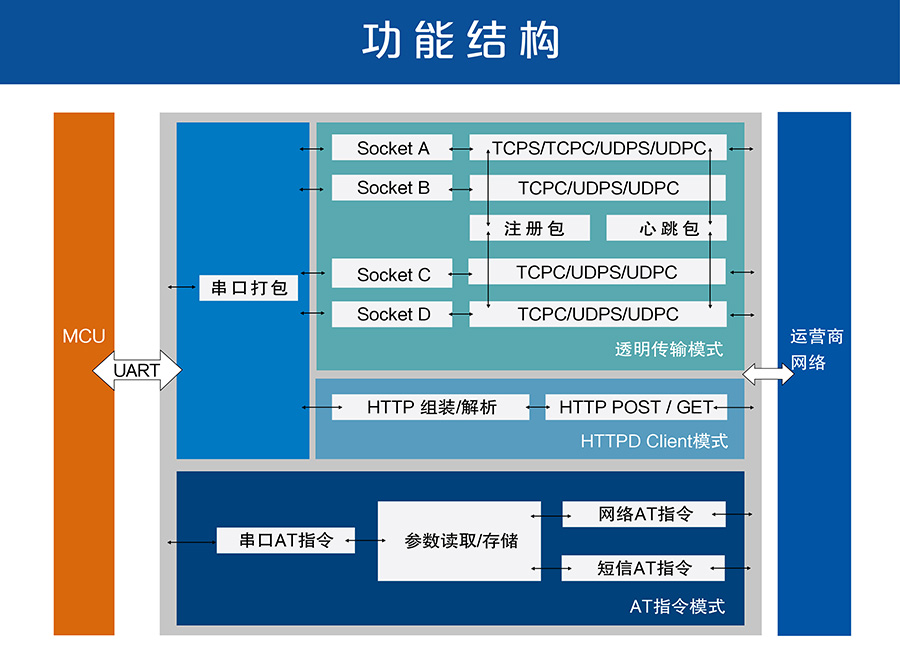

4G DTUG781支持四路socket链接,四路链接相互独立。

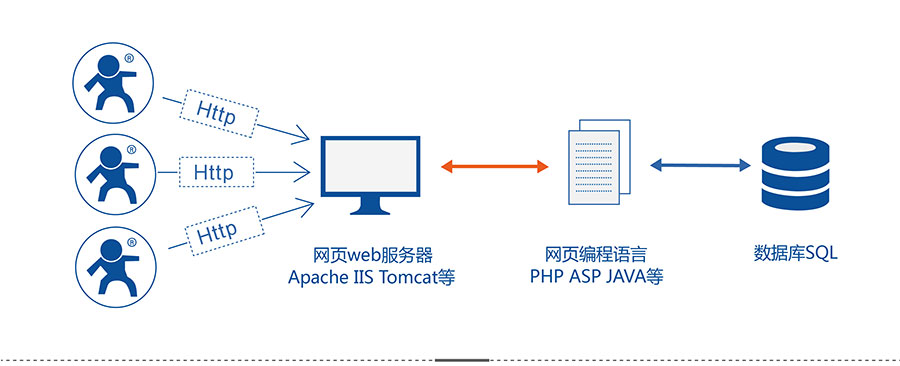

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式,直接提交给web服务器(如:apache、IIS、tomcat等),网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!
此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式,直接提交给web服务器(如:apache、IIS、tomcat等),网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

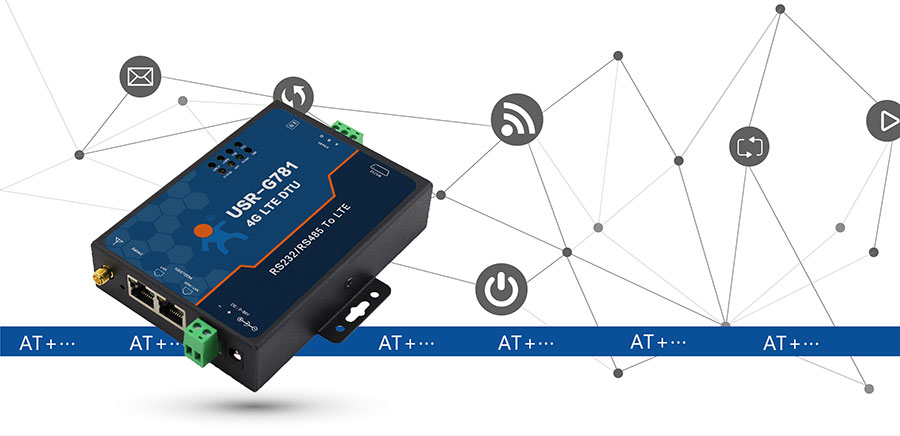

4G DTU 支持网络AT指令、串口AT指令。
网络AT指令:是指DTU工作在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。
串口AT指令:是指DTU工作在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。

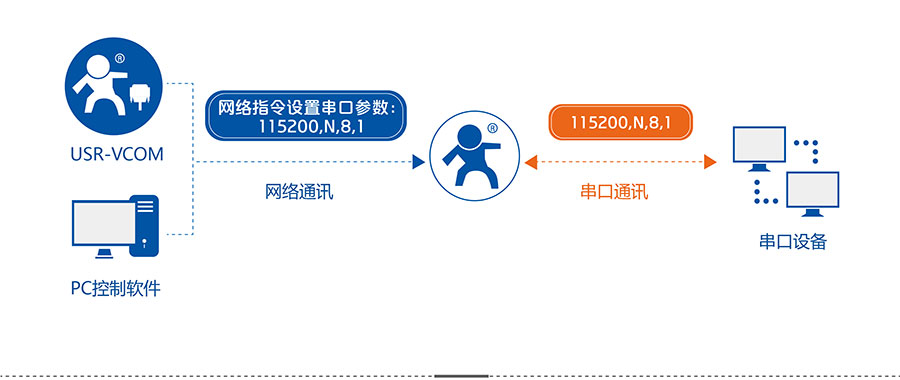

DTU G781支持网络发送有人同步波特率协议,动态改变串口波特率、数据位、校验位、停止位。
适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,G781串口参数同步改变。

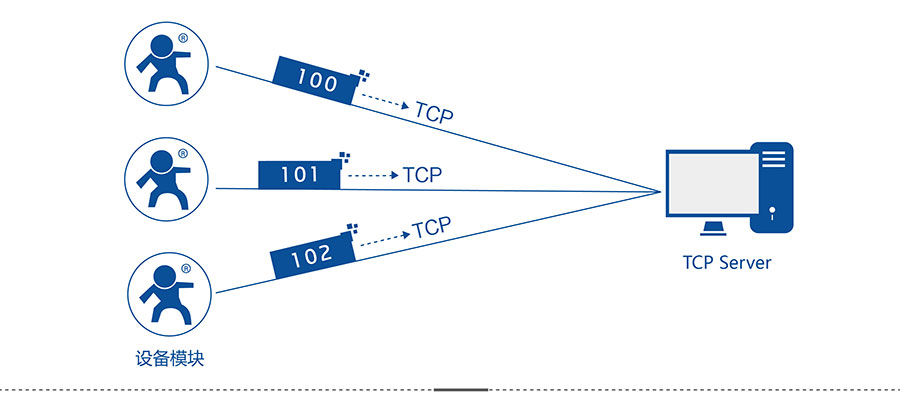

4G DTU G781作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,
用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码,ICCID码和自定义注册数据。

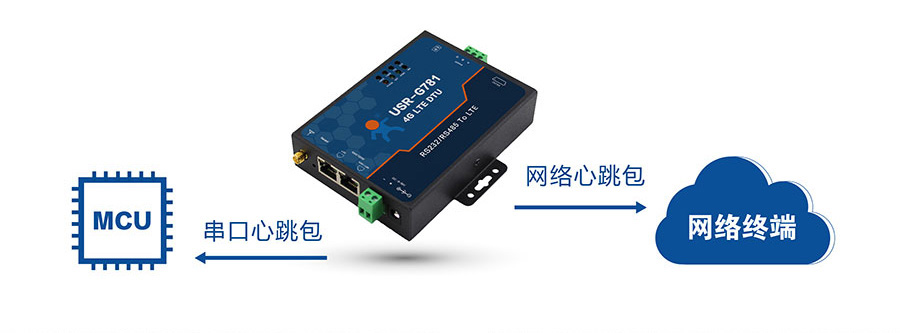

4G DTU G781支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。

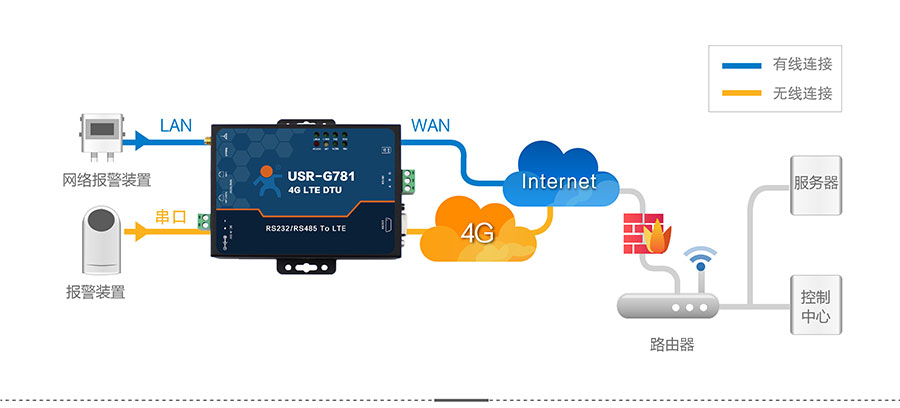

借助4G DTU极速响应的特点,第一时间将警报数据传输,保障生命、财产安全

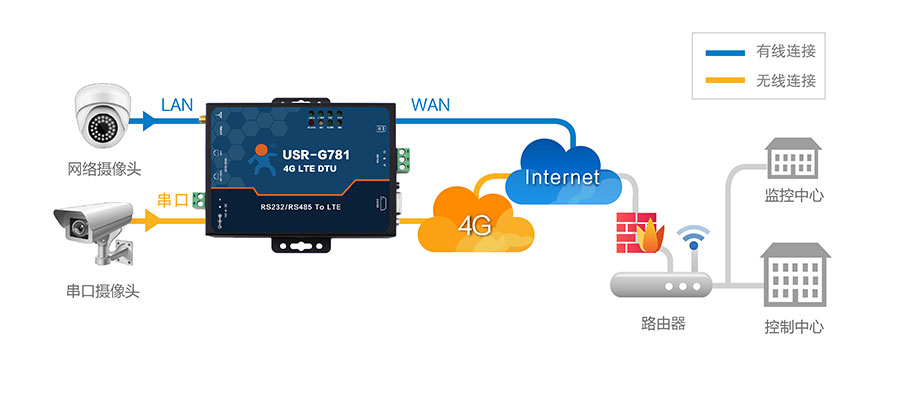

利用4G DTU可以进行大数据量传输的特点,将视频等数据远程传输
|
项目 |
指标 |
|

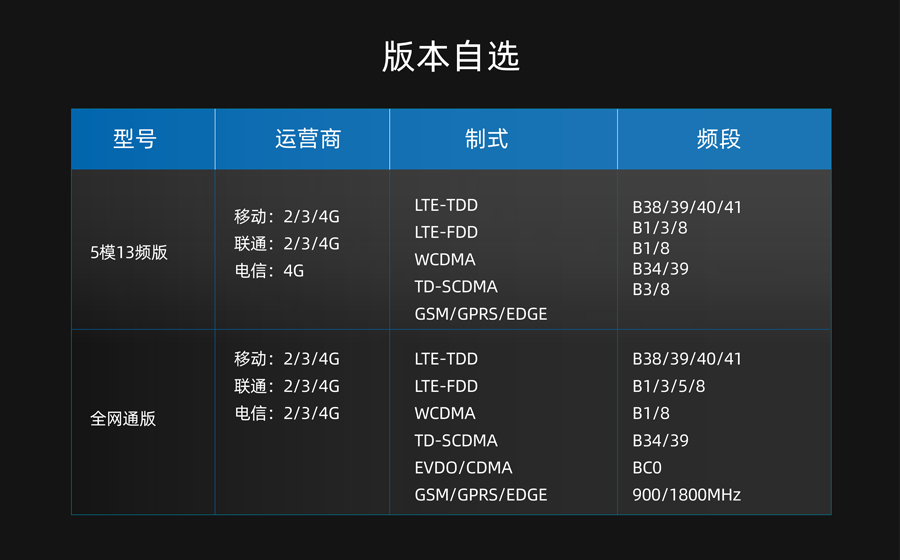

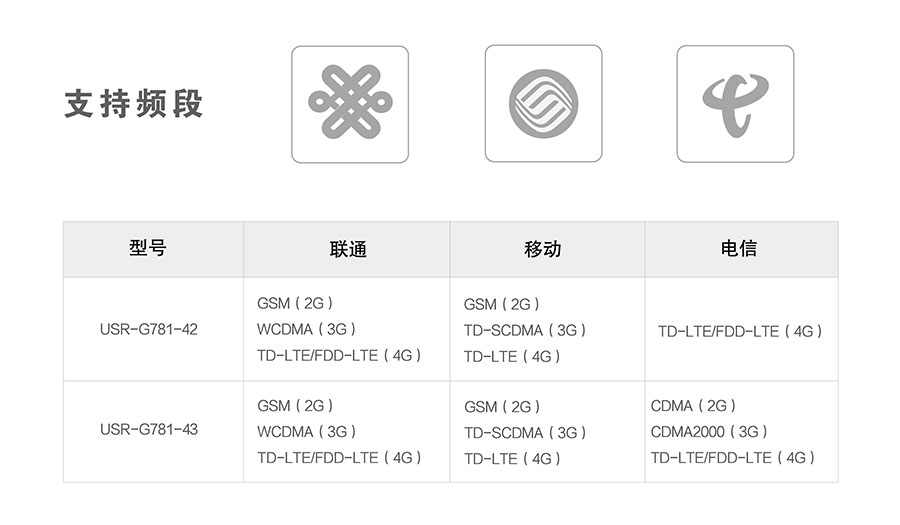

USR-G781-42频段信息 |
TDD-LTE |
Band 38/39/40/41 |
|
3GPP R9 CAT4下行150 Mbps,上行50 Mbps |
|||
FDD-LTE |
Band 1/3/8 |
||
3GPP R9 CAT4下行150 Mbps,上行50 Mbps |
|||
WCDMA |
Band 1/8 |
||
HSPA+下行速率21 Mbps上行速率5.76 Mbps |
|||
TD-SCDMA |
Band34/39 |
||
3GPP R9下行速率2.8 Mbps上行速率2.2 Mbps |
|||
GSM/GPRS/EDGE |
Band3/8 |
||
MAX:下行速率384 kbps上行速率128 kbps |
|||
USR-G781-43频段信息 |
TDD-LTE |
下行速率130Mbps,上行速率35Mbps |
|
Band 38/39/40/41 |
|||
FDD-LTE |
下行速率150Mbps,上行速率50Mbps |
||
Band 1/3/5/8 |
|||
WCDMA |
下行速率42Mbps,上行速率5.76Mbps |
||
B1/B8 |
|||
CDMA2000 |
下行速率3.1Mbps,上行速率1.8Mbps |
||
CDMA1X/ 1xEV-DO rel.0/ 1xEV-DO rev. A:800 MHz |
|||
TD-SCDMA |
下行速率4.2Mbps,上行速率2.2Mbps |
||
Band 34/39 |
|||
GSM/GPRS/EDGE |
MAX:下行速率384kbps,上行速率128kbps |
||
900/1800MHz |
|||
SIM卡与天线 |
SIM/USIM卡 |
标准6针SIM卡接口,3V/1.8V SIM卡 |
|
天线 |
SMA接口,5dBi全频天线 |
||
硬件参数 |

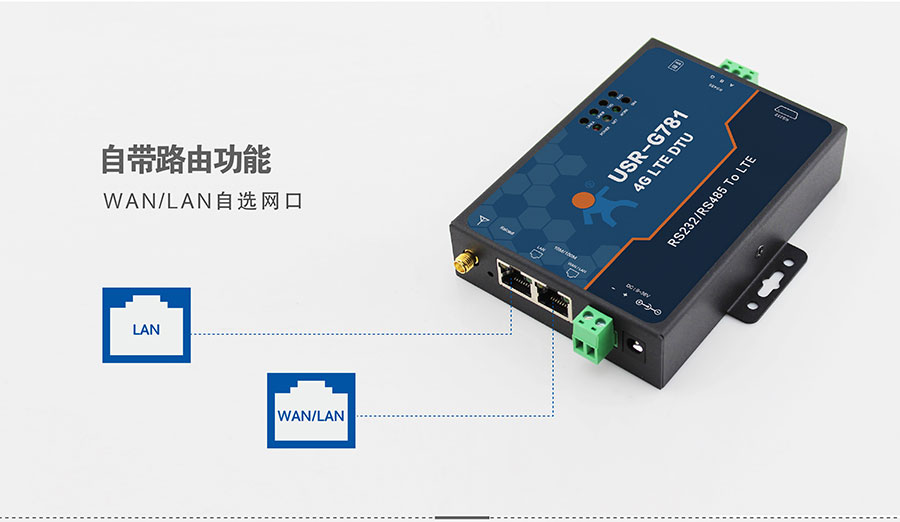

有线网口 |
有线WAN口 |
WAN*1 |
有线LAN口 |
LAN*1 |
||
串口波特率 |
RS232:1200bps - 460800bps |
||
RS485:1200bps - 460800bps |
|||
按键 |
Reload按键,一键恢复默认设置 |
||
指示灯 |
电源,2/3/4G,SIM卡,WAN口,LAN口,串口收发,SOCKET |
||
工作电压 |
DC 9V~36V |
||
工作电流 |
平均:180mA@12V,最大:300mA @12V |
||
工作温度 |
默认-35℃- 75℃ |
||
存储温度 |
-40℃- 125℃ |
||
工作湿度 |
5%~95% RH(无凝露) |
||
存储湿度 |
1%~95% RH(无凝露) |
||
软件参数 |
工作模式 |
透明传输模式,HTTPD模式,Modbus互转模式,UDC模式 |
|
设置命令 |
AT+命令结构 |
||
网络协议 |
TCP/UDP/DNS/HTTP/FTP |
||
最大TCP连接数 |
4 |
||
用户配置 |
串口AT命令,网络AT指令,短信AT指令 |
||
客户应用软件 |
支持客户定制应用软件 |
||
软件功能 |
ANP专网 |
支持 |
|

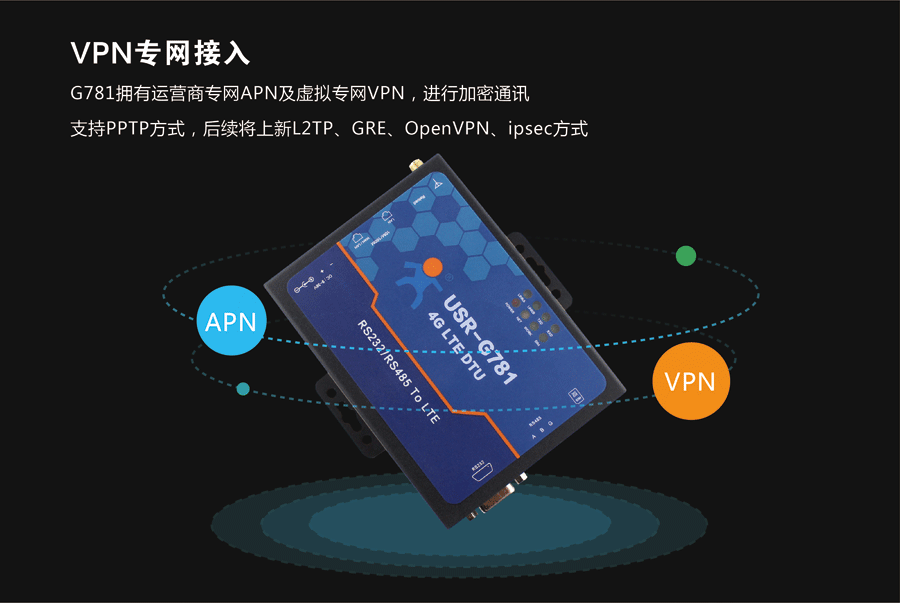

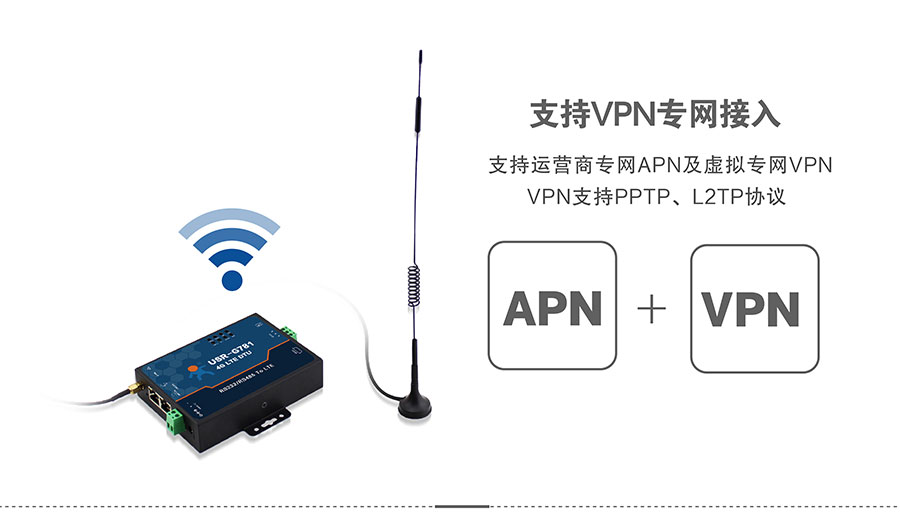

VPN功能 |
支持PPTP/L2TP/GRE/IPSEC/OPENVPN/SSTP |
||
静态路由管理 |
支持 |
||
IP地址绑定 |
支持 |
||

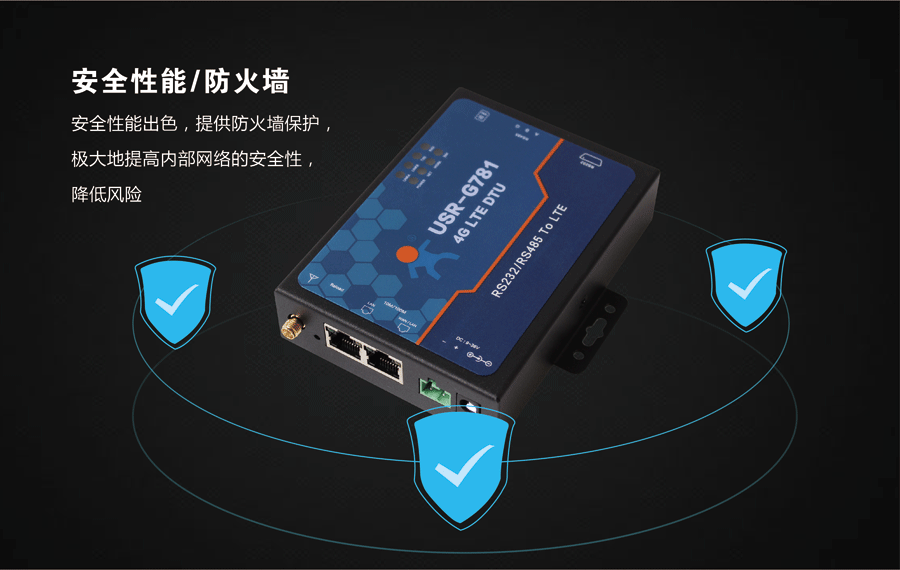

防火墙功能 |
支持过滤表规则、转发表规则、自定义规则 |
||
网络诊断 |
支持 |
||
远程管理 |
支持 |
||
FTP自升级协议 |
支持 |
||
简单透传方式 |
支持TCP Server/ TCP Client /UDP Server / UDP Client |
||
HTTP协议传输 |
支持 |
||
心跳数据包 |
支持 |
||
类RFC2217 |
支持 |
||
注册包机制 |
支持自定义注册包/ICCID注册包/IMEI注册包 |
||
有人透传云服务 |
支持 |
