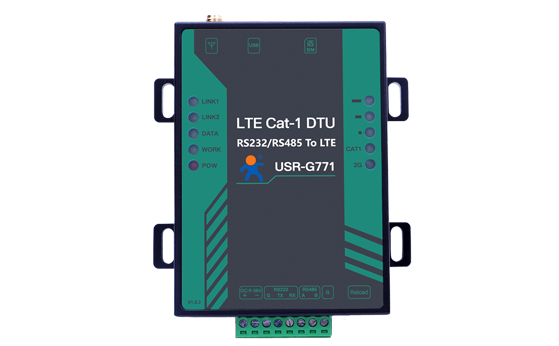

Cat-1 DTU USR-G771

高速率 | 制式优 | 延迟低 | 全端子接口 | 方便安装 | 高可靠性

USR-G771是有人物联网推出的首款Cat-1 DTU。该产品具备高速率、低延迟的特点，支持三大运营商Cat-1网络接入，同时支持移动和联通2G网络接入；产品采用工业级设计标准，内置独立硬件看门狗，同时支持FOTA远程升级，为高可靠性提供保证；宽电压端子供电，RS232和RS485两种标准端子接口，客户使用更方便，适用性更强；产品自带导轨卡扣，安装方便。

中低速物联网市场，未来谁主沉浮

在2G退、4G贵、NB慢的趋势下，
采用全新网络制式推出的LTE Cat-1 DTU——USR-G771，
为中低速物联网通讯提供全新解决方案，
在速率、延迟、功耗和成本等方面，为用户提供多样选择。

基本功能

USR-G771用于快速实现串口与网络的数据双向透传功能。

网络制式

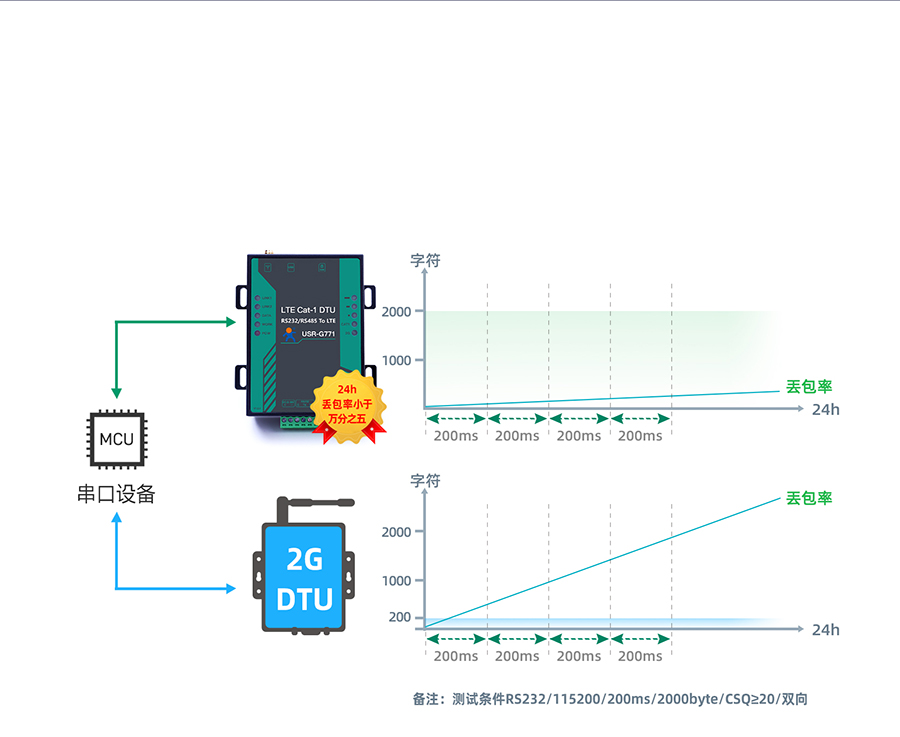

极限透传，高效稳定

G771确保在-25～75℃的极限环境下，亦能数据双向透传，稳定可靠；
产品无惧恶劣环境影响，满足客户多样需求，时刻保障数传稳定。

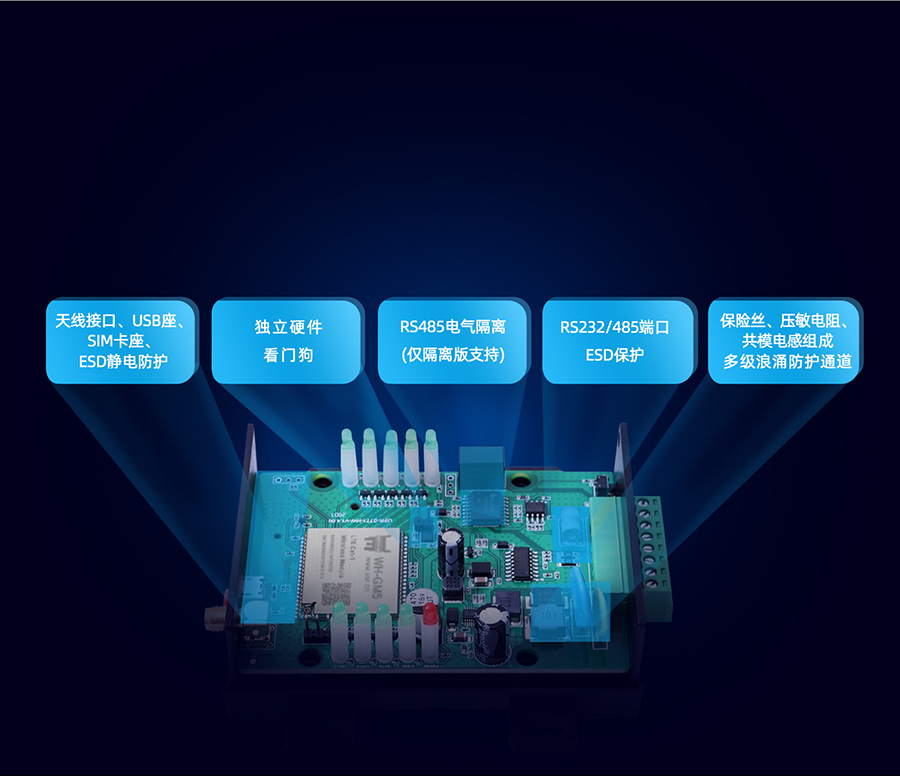

高等硬件防护

G771采用工业级设计标准，支持3级ESD（静电防护）、
3级Surge（浪涌抗干扰）、3级EFT（脉冲抗干扰），
保障设备正常工作，免受外界环境影响。

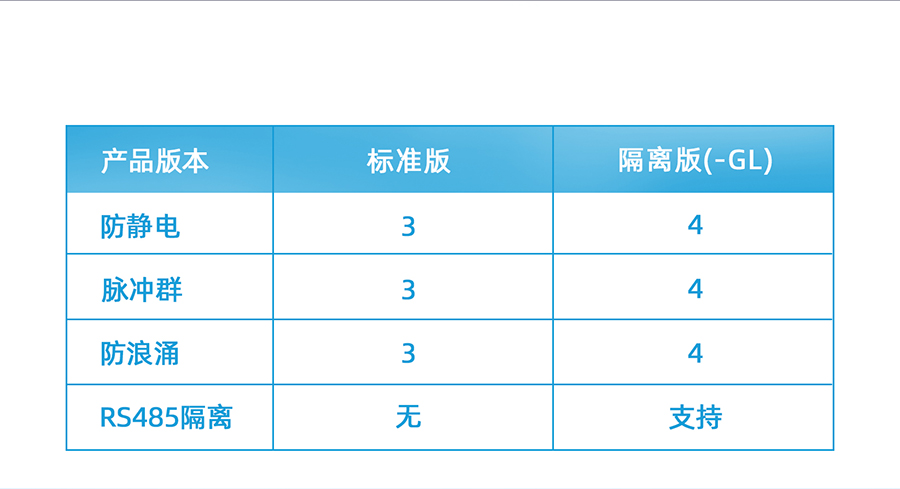

USR-G771 选型表

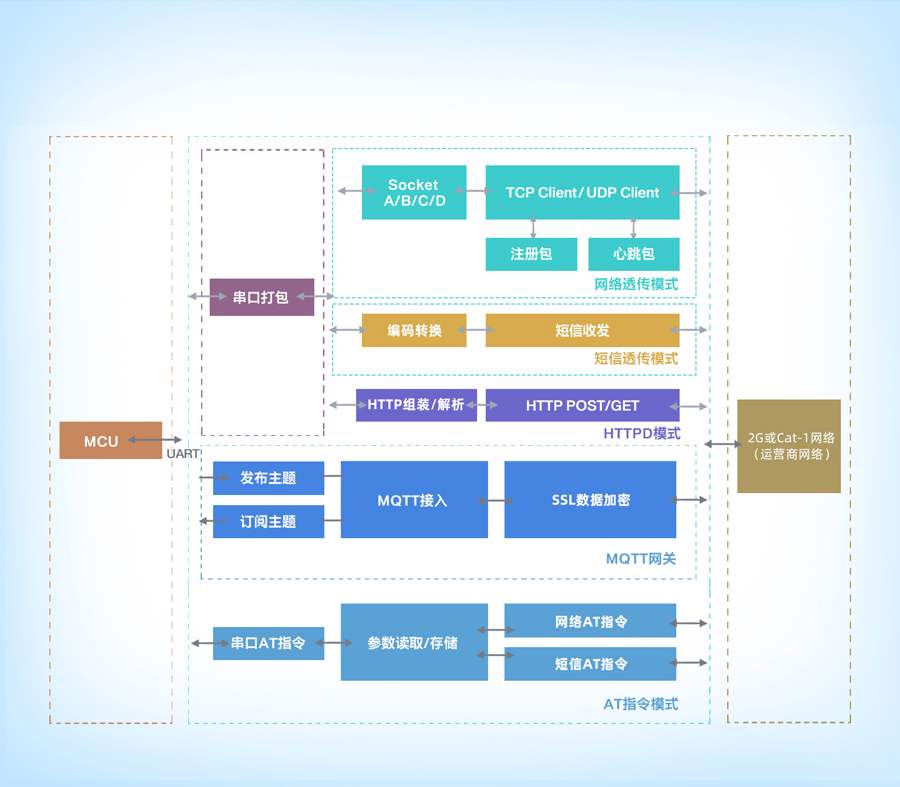

功能结构

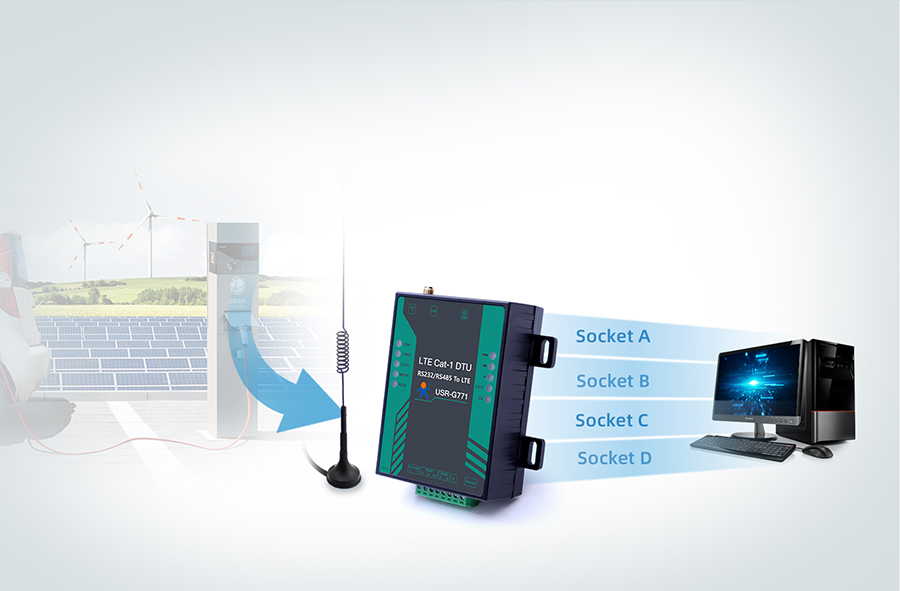

网络透传

串口设备通过G771与网络服务器相连进行数据双向透传，
产品支持四路Socket链接，彼此相互独立。

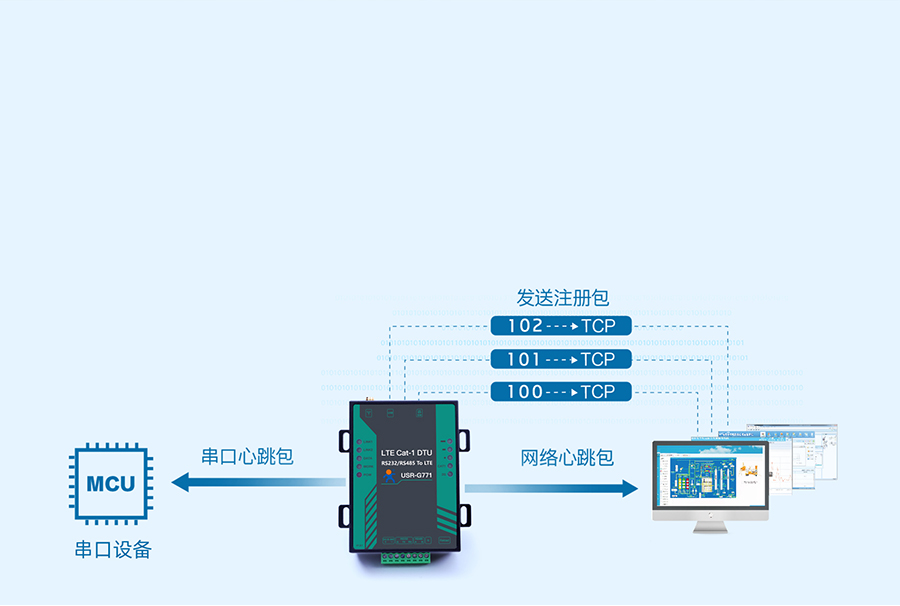

注册包+心跳包

注册包发给服务器用作对设备的识别，心跳包发给服务器用作判断设备
活跃状态的标志，心跳包发给串口终端用作主动采集数据

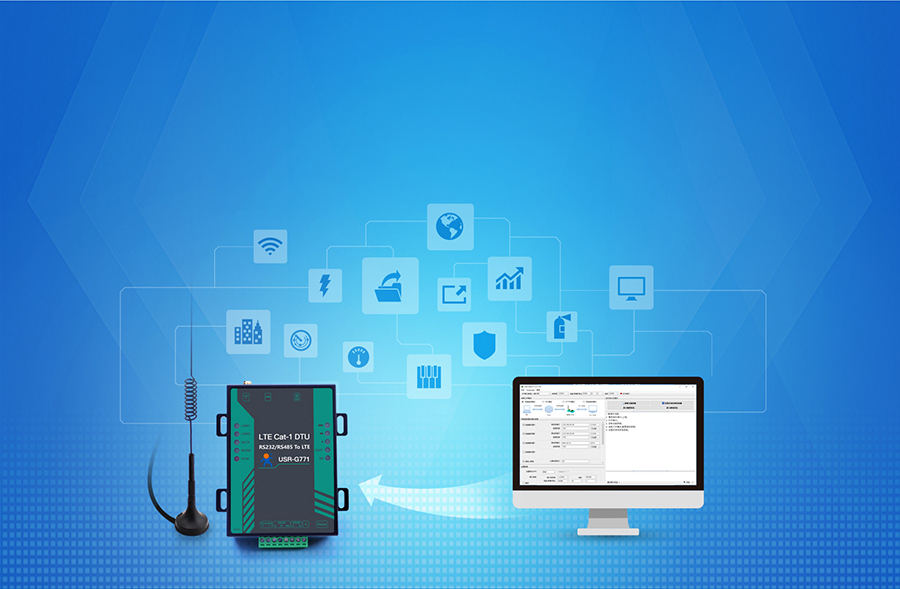

用户参数配置

支持串口、网络和短信AT指令参数配置，并提供电脑端配置工具

FOTA远程升级

配合远程管理平台，可实现无感自动固件升级，确保长久可靠运行
差分算法升级包小，节省升级流量和时间

贴心的信号状态指示灯显示

G771充分考虑户外施工人员的实际需求，新增信号状态指示灯显示功能；
施工人员不必再通过电脑、接线获取信号强度和网络制式，使用更便捷。

硬件优化升级

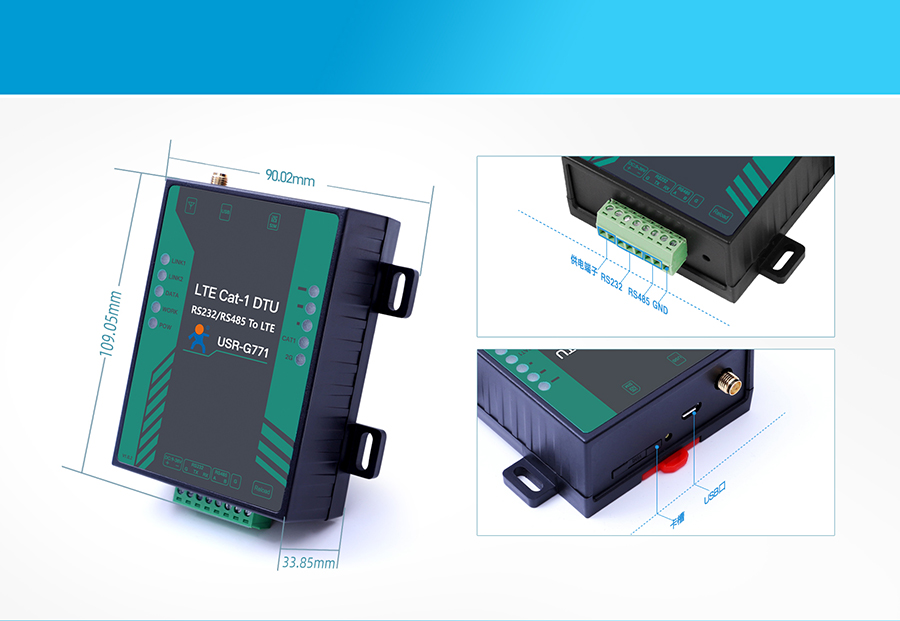

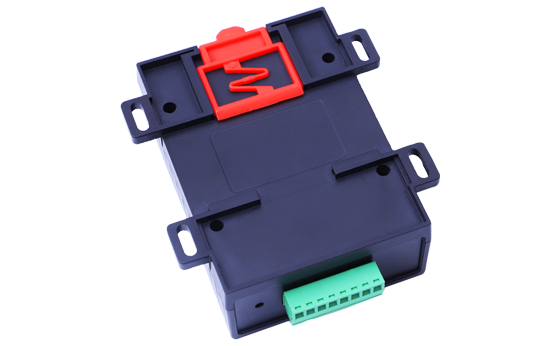

产品细节

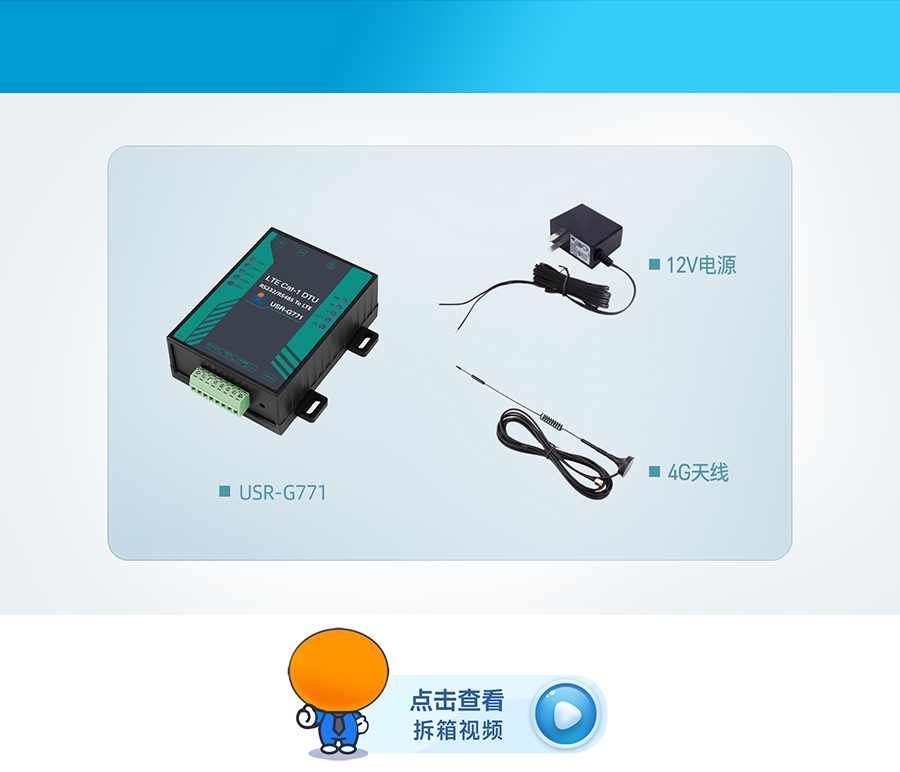

发货清单

应用案例

远程联网报警

G771快速响应，第一时间将报警数据联网上传，保障生命、财产安全

农业物联网环境监测案例

G771可将农业大棚里各类传感器采集到的数据，通过LTE或GPRS网络
快速上传至远程服务器，方便控制中心实时监测大棚动态，及时作出响应。

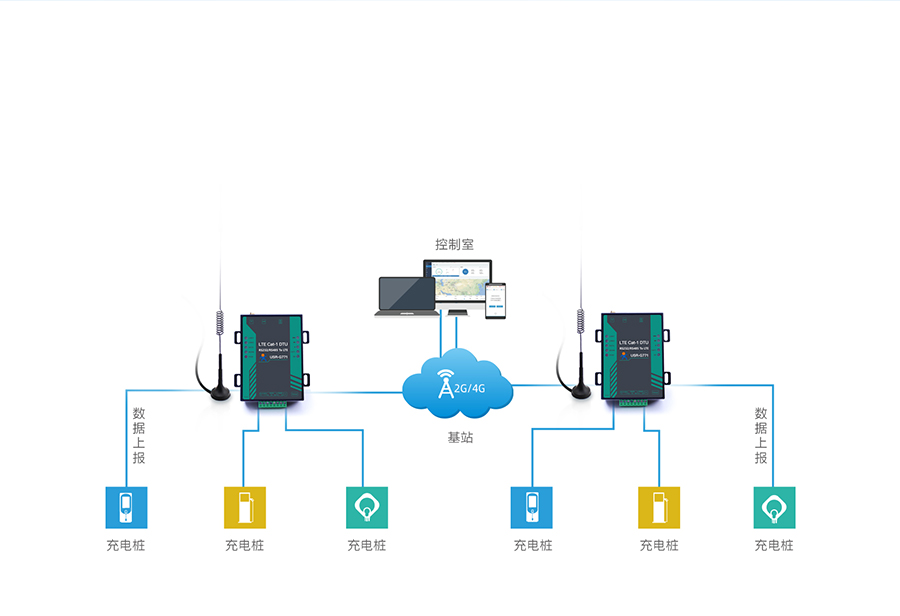

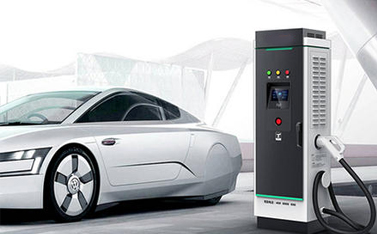

充电桩数据联网传输

充电桩工作时，运行数据可通过接入充电桩的G771快速上传至云端服务器，
方便后台操作人员统一管理。

标签 Cat-1 DTU

参数		描述
基本参数	USR-G771	支持移动2G/LTE Cat-1
		支持联通2G/LTE Cat-1
		支持电信LTE Cat-1
	电源	供电范围9V~36V ,推荐值12V/1A
	工作电流	平均21mA-50mA，最大：54mA（12V）
	状态指示灯	WORK：工作状态指示灯，正常1s闪烁一次
		DATA：数据传输指示灯，有数据传输时亮起
		LINK1/2：SocketA/B连接状态指示灯，连接后亮起
		CAT1/2G：网络连接指示灯，网络连接后，根据连接制式点亮
		信号指示灯：三个，显示信号强度
	SIM/USIM卡	3V/1.8V SIM卡槽，2FF规格（传统大卡）
	USB接口	从机，MicroUSB口，USB 2.0 High speed，
	UART接口	支持RS232和RS485，端子接口，波特率1200~230400（bps）
	天线接口	SMA外螺内孔
外形尺寸	尺寸(mm)	96.6×90.02×33.85
外形尺寸	重量(克)	<110g
温度范围	工作温度	-25℃~ +75℃
温度范围	存储温度	-40℃~ +90℃
湿度范围	工作湿度	5%~95%（无凝露）
技术规范	TDD-LTE	3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps
	FDD-LTE	3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps
	GSM	GPRS Class12下行速率384 kbps上行速率128 kbps
频段	TDD-LTE	Band 38/39/40/41
	FDD-LTE	Band 1/3/5/8
	GSM	Band 3/8
功率等级	TDD-LTE Band 38/39/40/41	+23dBm(Power class 3)
	FDD-LTE Band 1/3/5/8	+23dBm(Power class 3)
	GSM Band 8	+33dBm(Power class 4)
	GSM Band 3	+30dBm(Power class 1)
软件功能	工作模式	透传模式
	设置指令	AT+命令结构
	网络协议	TCP/UDP/DNS/FTP/HTTP
	Socket数量	4
	用户配置	串口AT指令、网络AT指令
软件功能	域名解析DNS	支持
	简单透传方式	支持TCP Client /UDP Client
	心跳数据包	支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包
	注册包机制	支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包
	套接字协议	支持
	FOTA升级	支持
