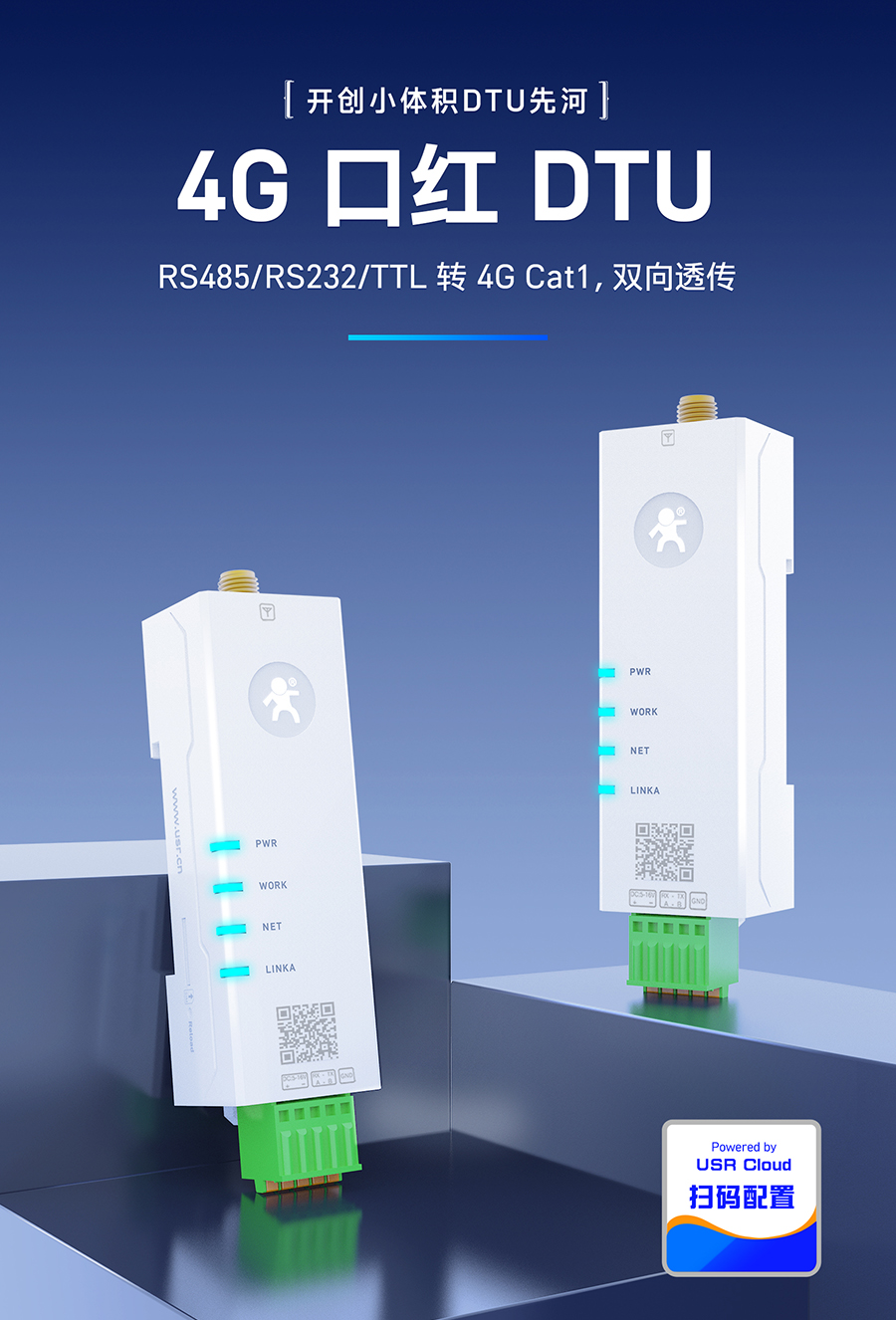

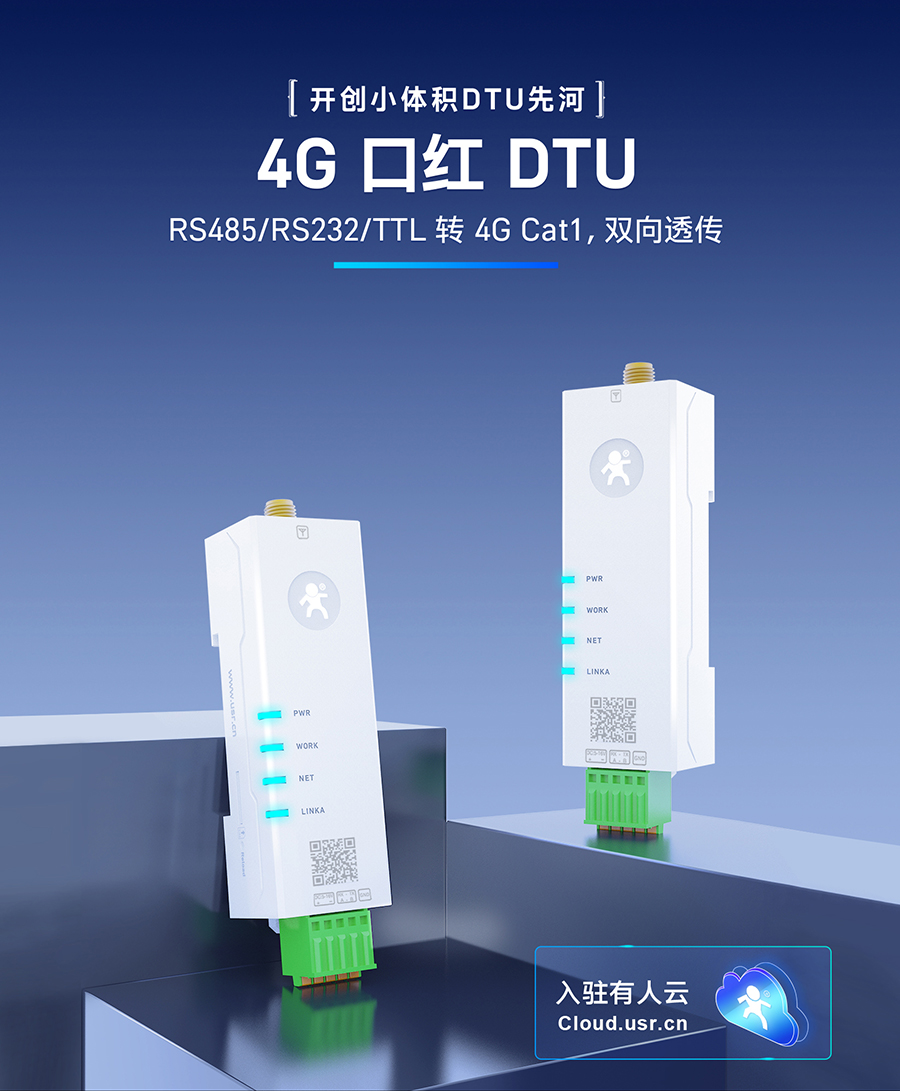

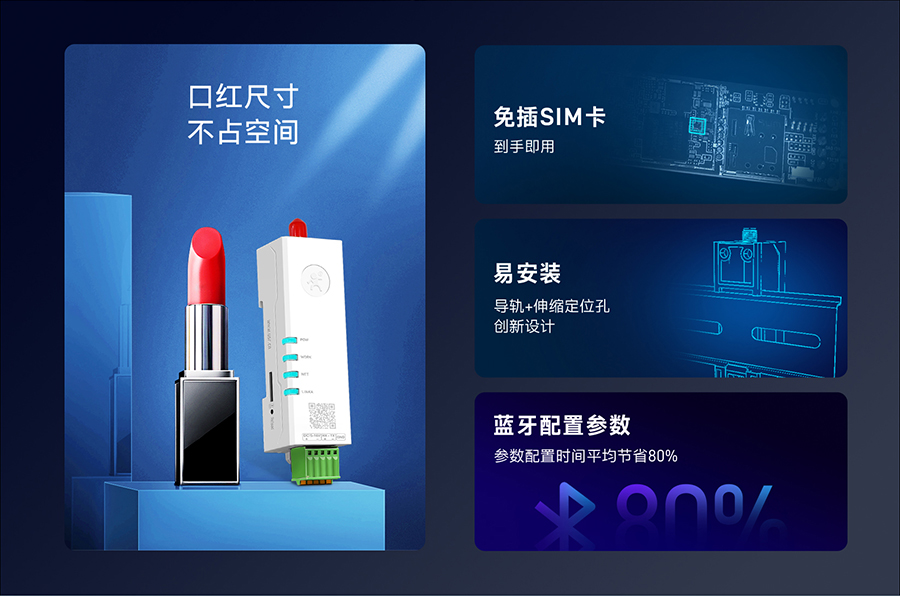

导轨式Cat-1 DTU USR-DR154/152

内置流量卡 | 芯板合一 | LTE Cat-1网络 | 小程序蓝牙配置

USR-DR15X 是一款有人物联网推出的超小体积导轨式DTU，该系列产品具备高速率、低延迟、小体积、使用简单等特点，并开创性的采用了芯片板载的设计方案。该支持国内三大运营商 Cat-1 网络接入，具有双卡单待功能，产品内置一张贴片卡（出厂免费赠送流量，用户可续费），外部预留 SIM 卡槽供用户使用；产品采用工业级设计标准，支持宽电压端子供电，支持 FOTA 远程自升级及 FTP 他升级协议。DR154为485版本，DR152为232版本，DR150为TTL（3.0V）版本。

超小体积导轨式Cat-1 DTU_RS232/485/TTL通信方式自选cat1 modem终端联网设备

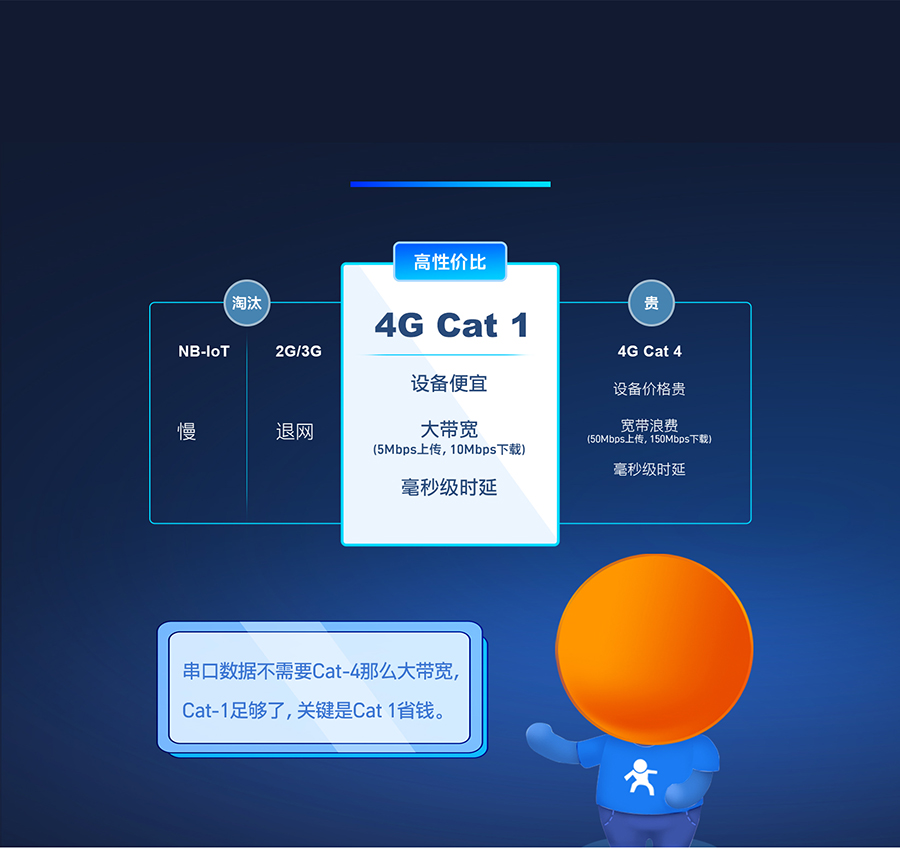

中低速物联网市场，未来谁主沉浮

在2G退、4G贵、NB慢的趋势下，采用全新网络制式推出的
LTE Cat.1系列产品，为中低速物联网通讯提供全新解决方案，
在速率、延迟、功耗和成本等方面，为用户提供多样选择。

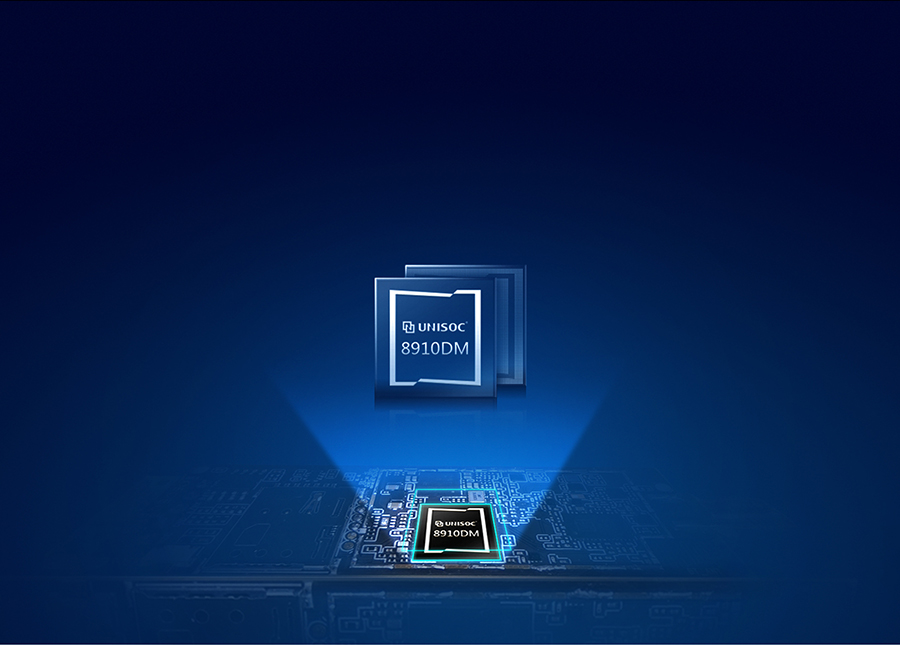

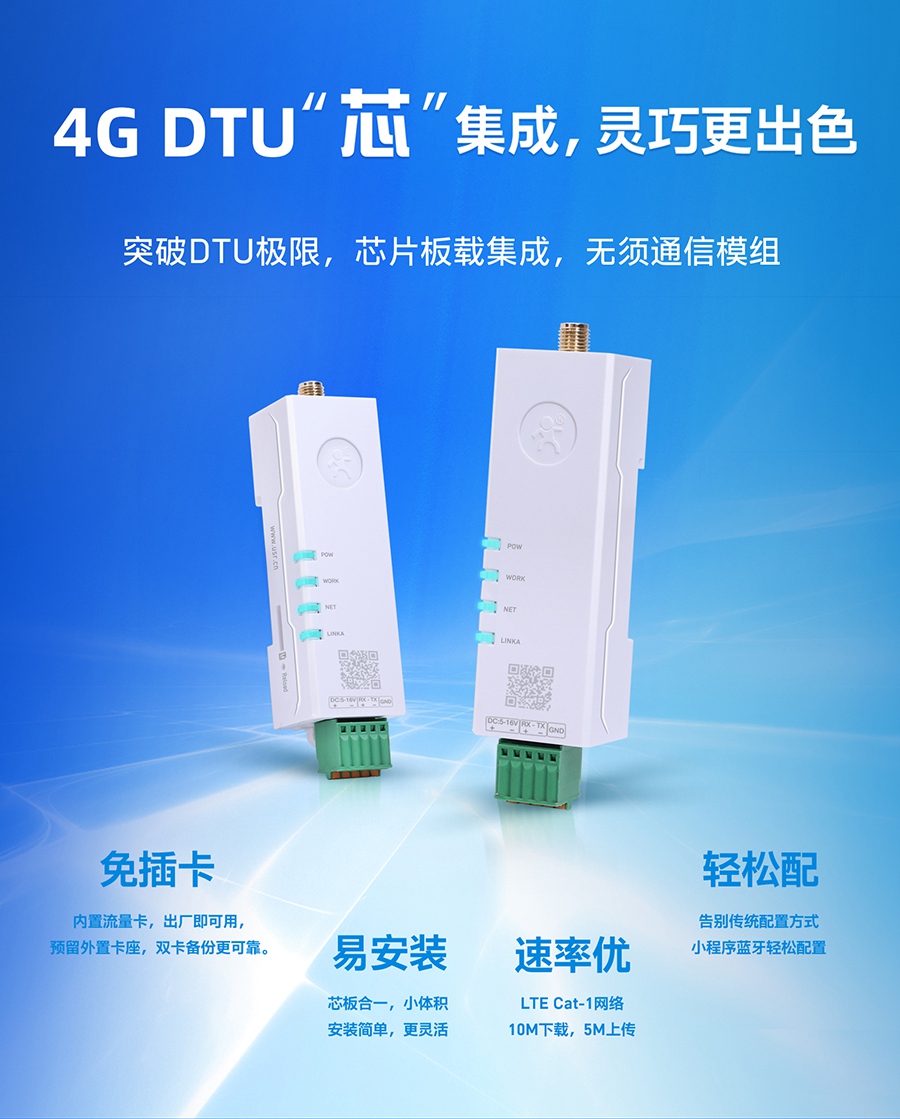

业界技术新突破，芯板合一

高精度底板布局，芯片与底板创新结合，让小小身材更便于集成，
灵活应用于不同场景。

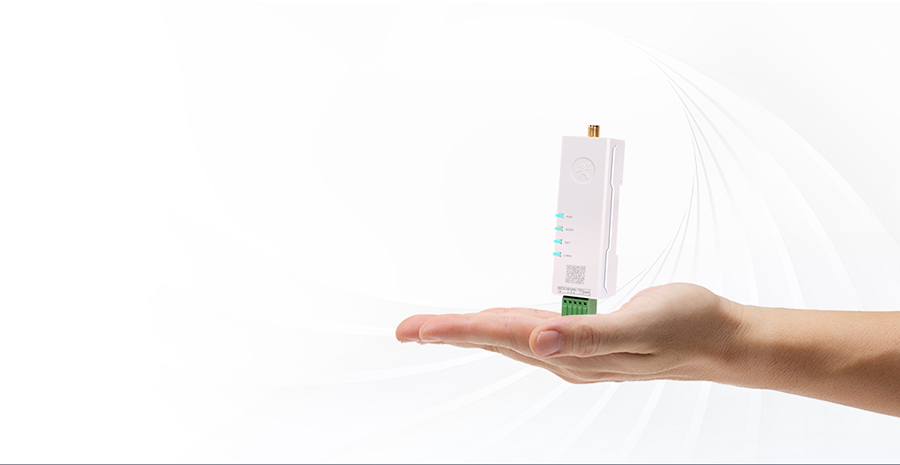

小体积

小小身材更便于集成
灵活应用于不同场景

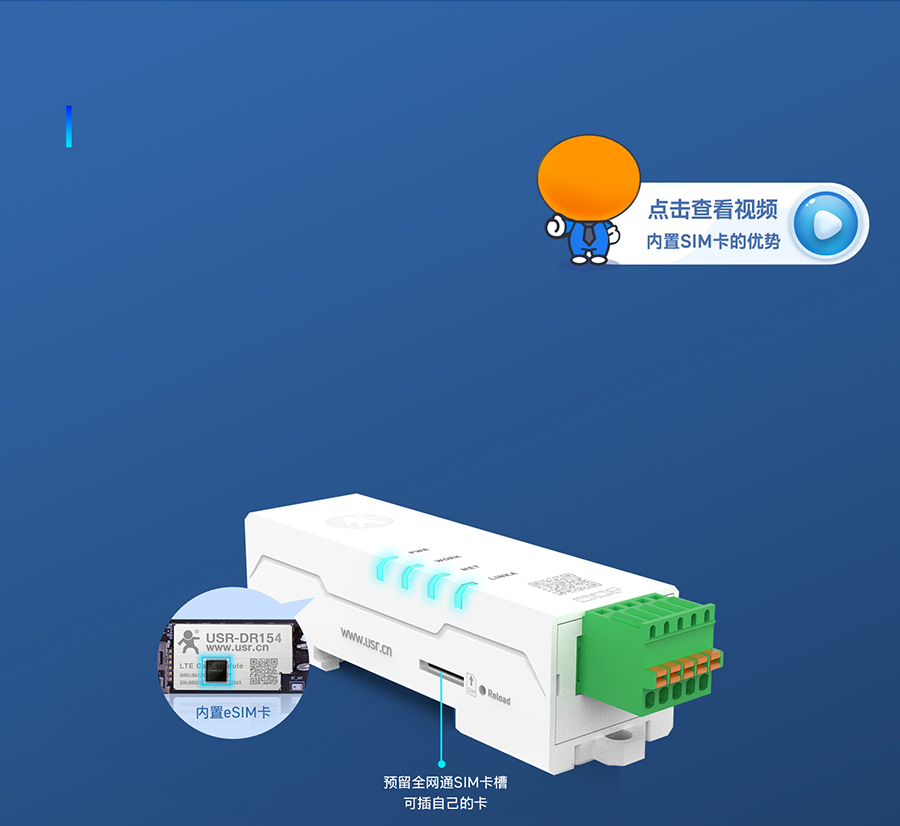

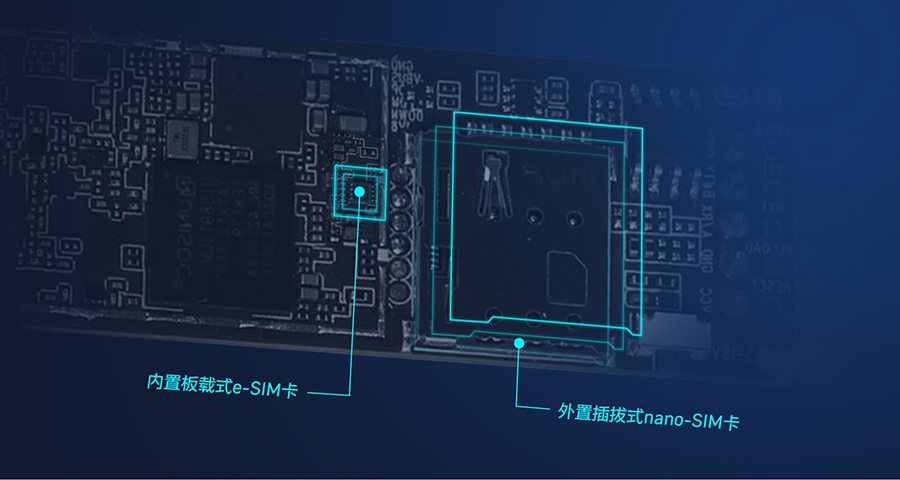

双卡单待，数据有保障

预留SIM卡座（卡一），用户可根据需求自由选择；内置贴片卡（卡二）
出厂即送三个月流量，100M/月，可续费改套餐；
根据现场网络情况灵活设置切换，数据传输更有保障。

双卡单待，数据有保障

预留SIM卡座（卡一），
用户可根据需求自由选择；内置贴片卡（卡二）
出厂即送三个月流量，100M/月，可续费改套餐；
根据现场网络情况灵活设置切换，数据传输更有保障。

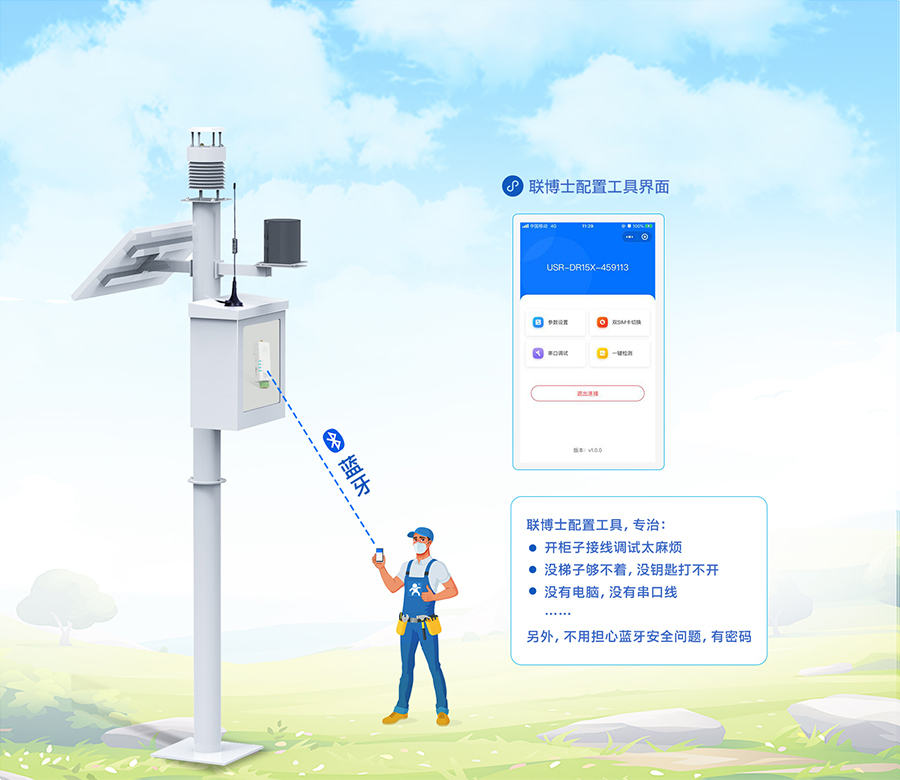

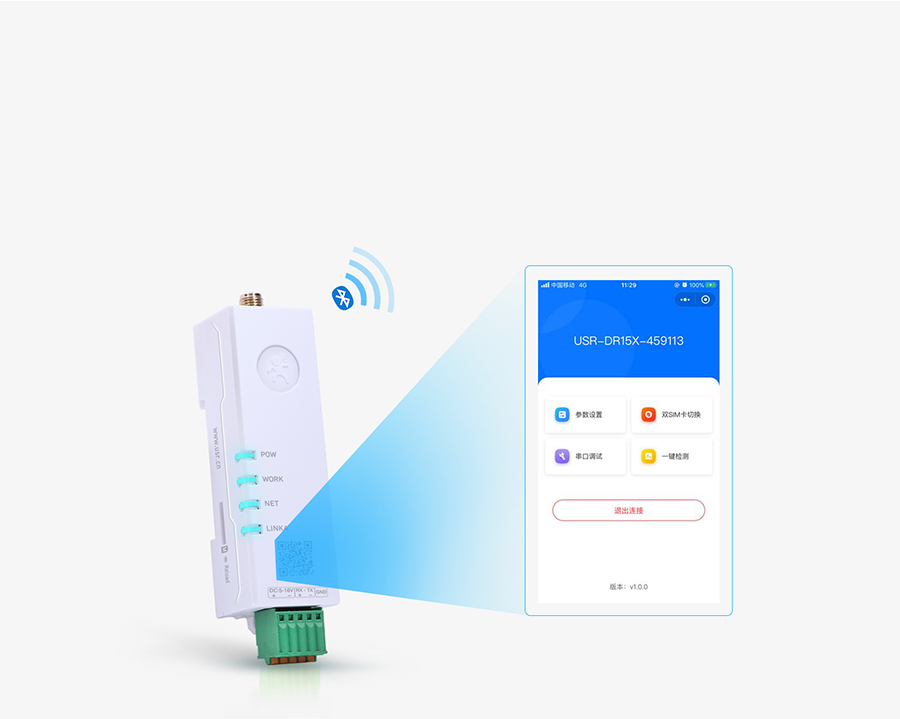

告别繁琐，配置轻松实现

设备自带蓝牙BLE，微信小程序扫码一键配置，
告别电脑和繁琐的数据线，现场维护更轻松。

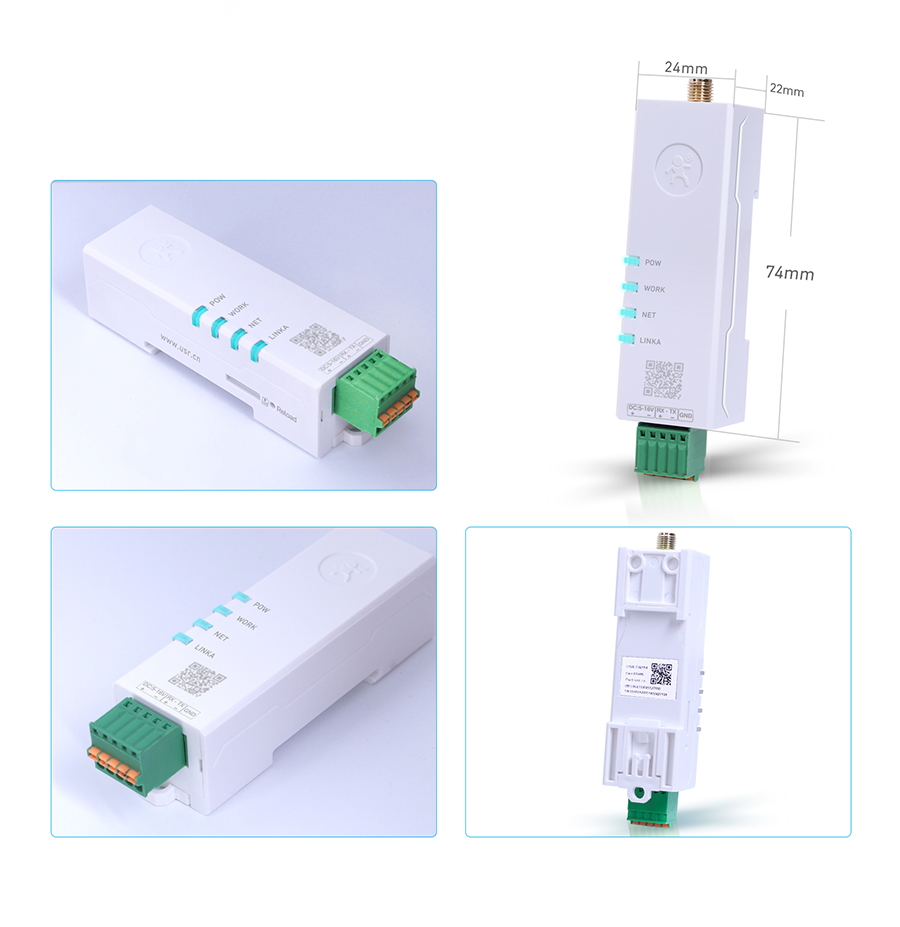

产品细节

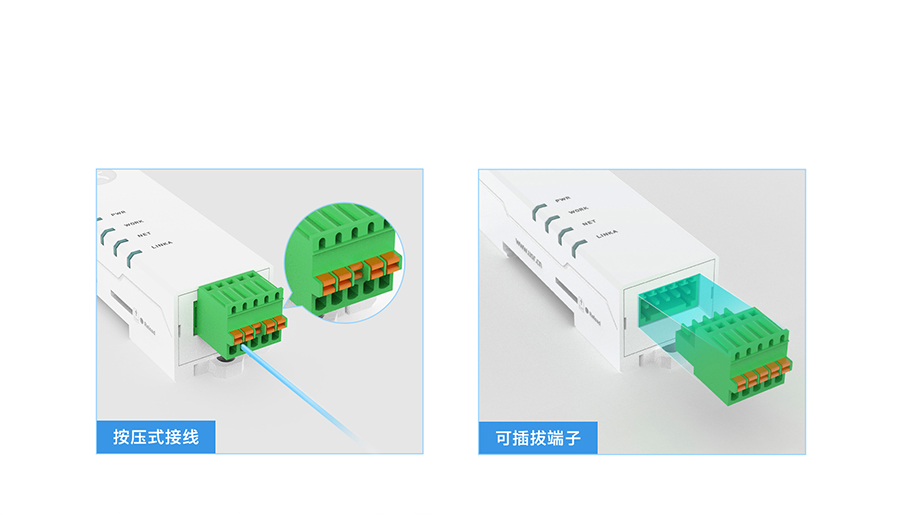

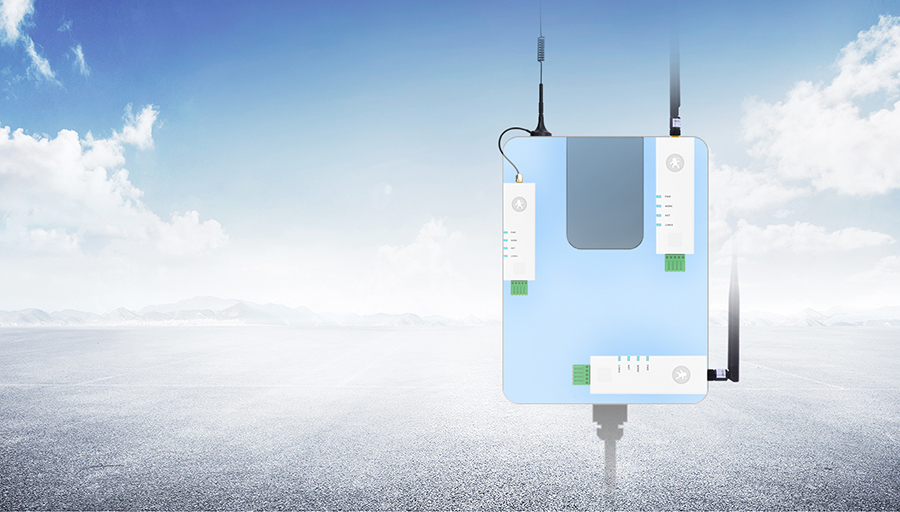

集成方式多样

满足多种形式天线搭配

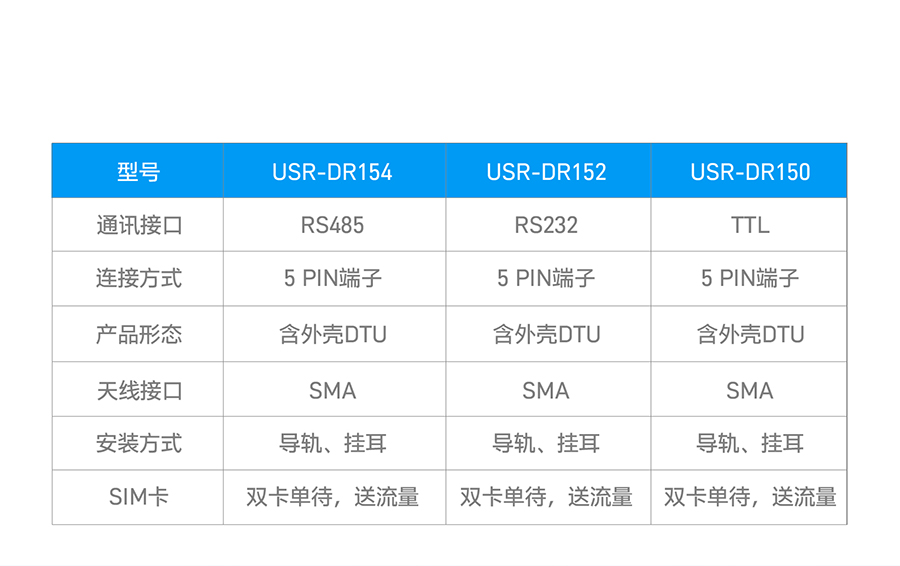

需求不同，选择不同

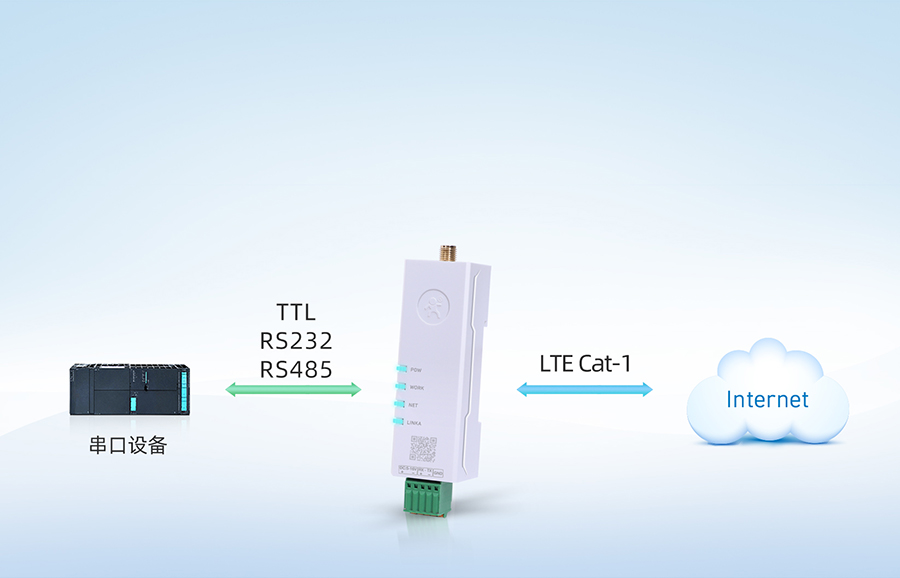

基本功能

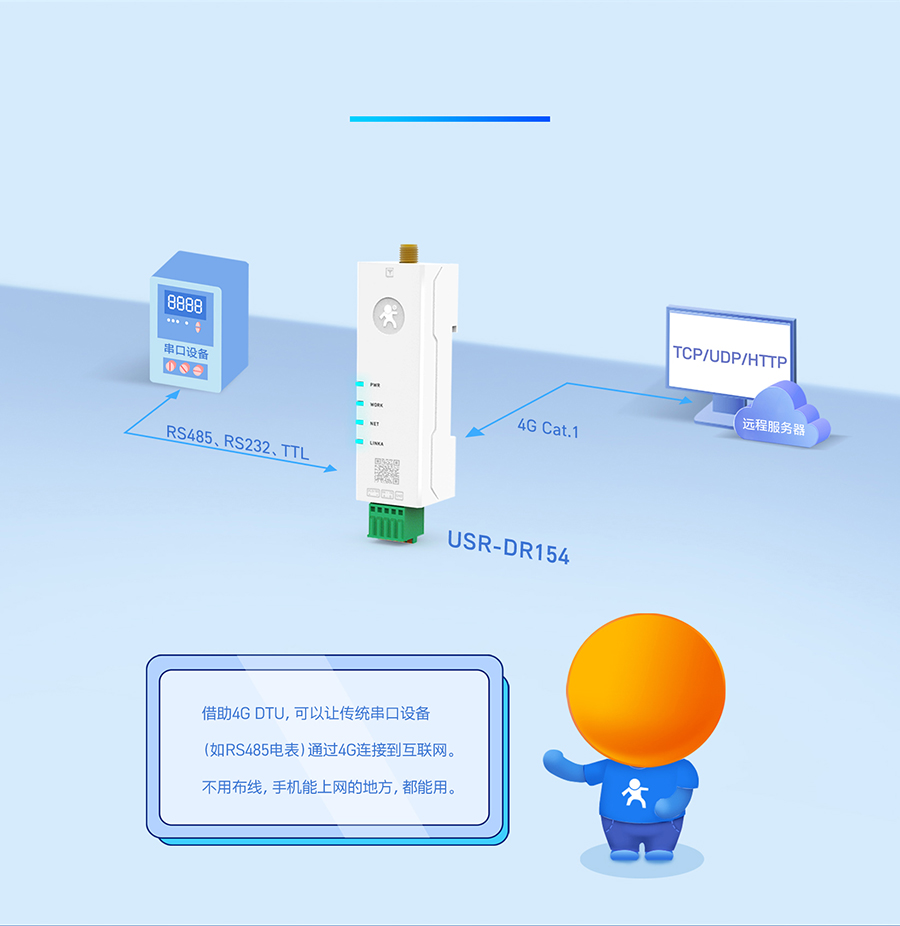

可轻松实现与Cat-1网络的双向数据传输，
支持简单透传， HTTPD、短信等通讯方式。

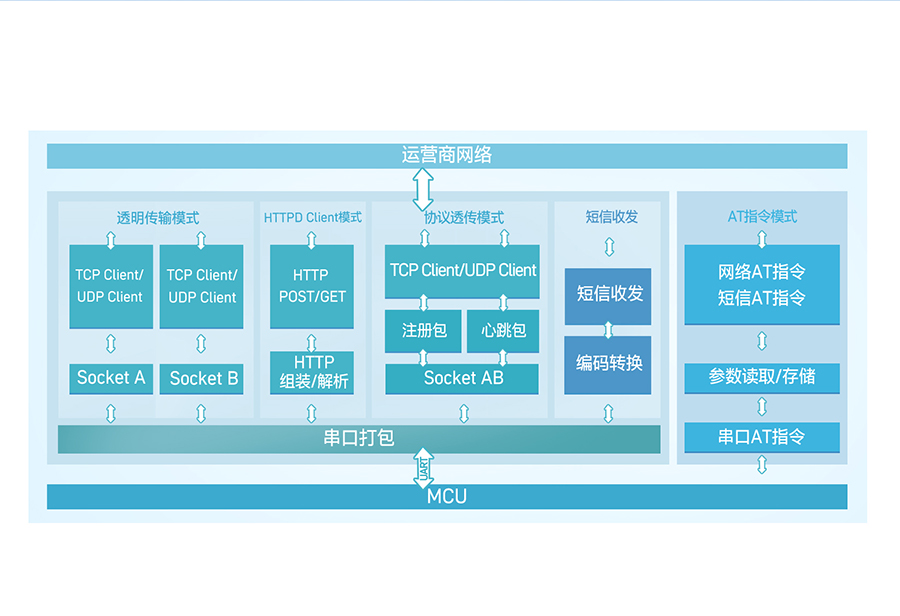

功能结构

网络制式

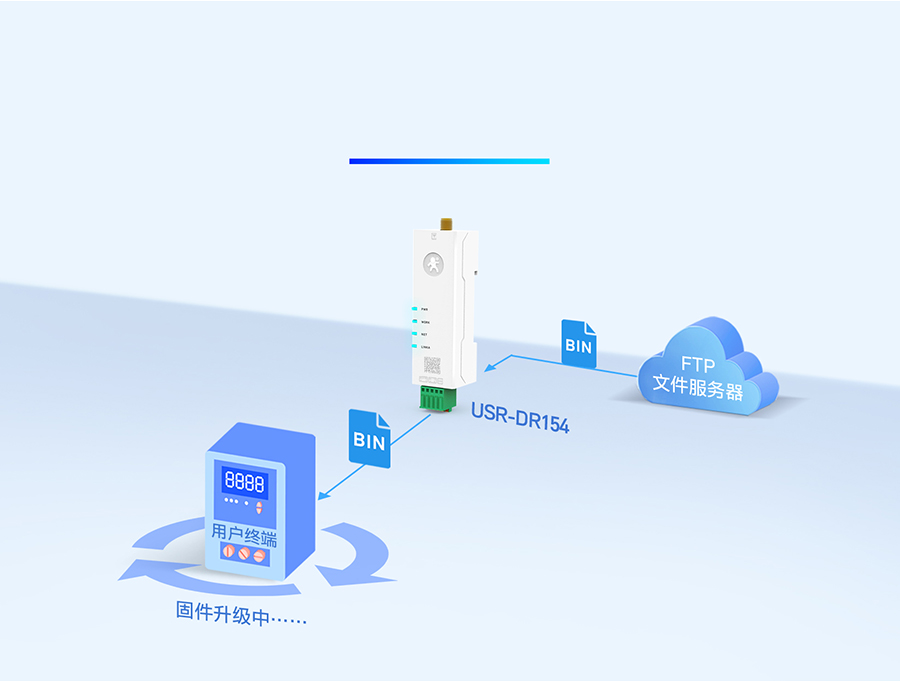

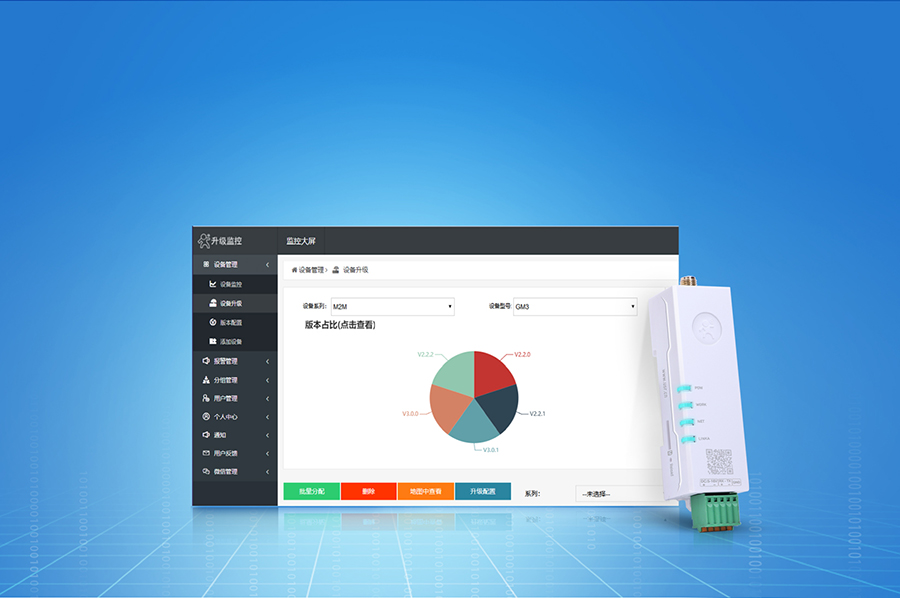

远程升级

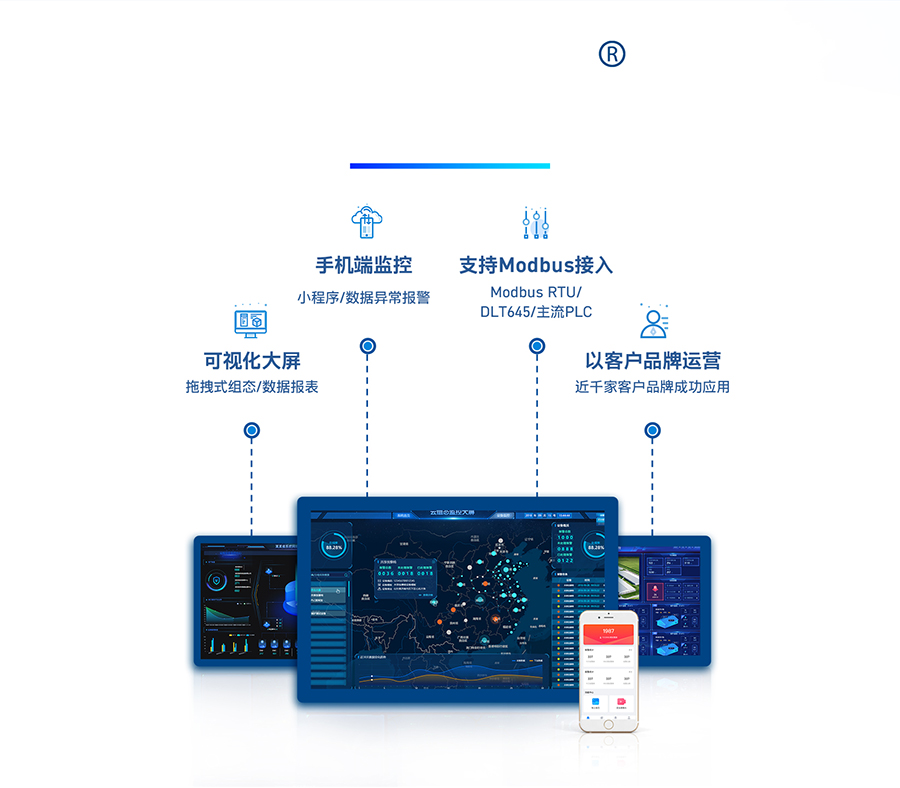

配合远程管理平台，可实现无感自动固件升级，长久可靠运行
差分算法升级包小，节省升级流量

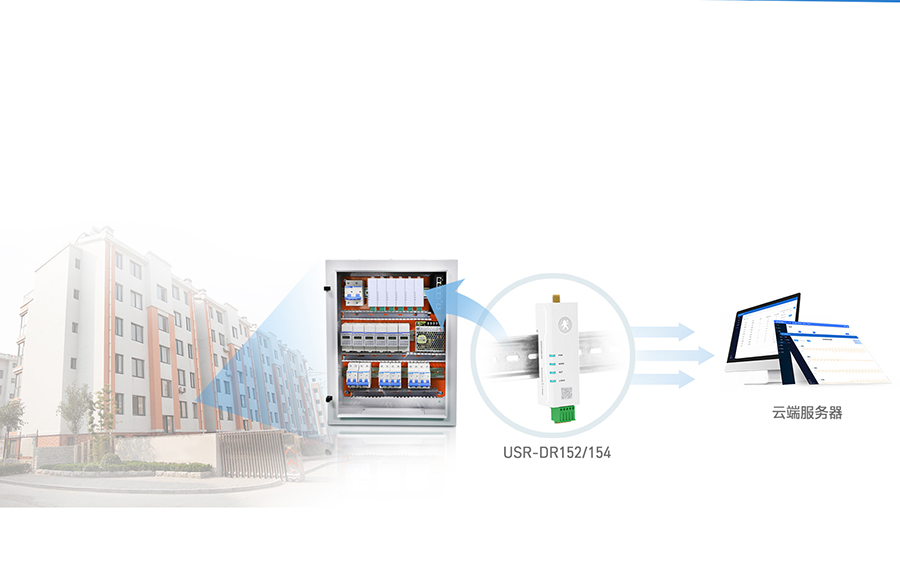

配电箱数据采集

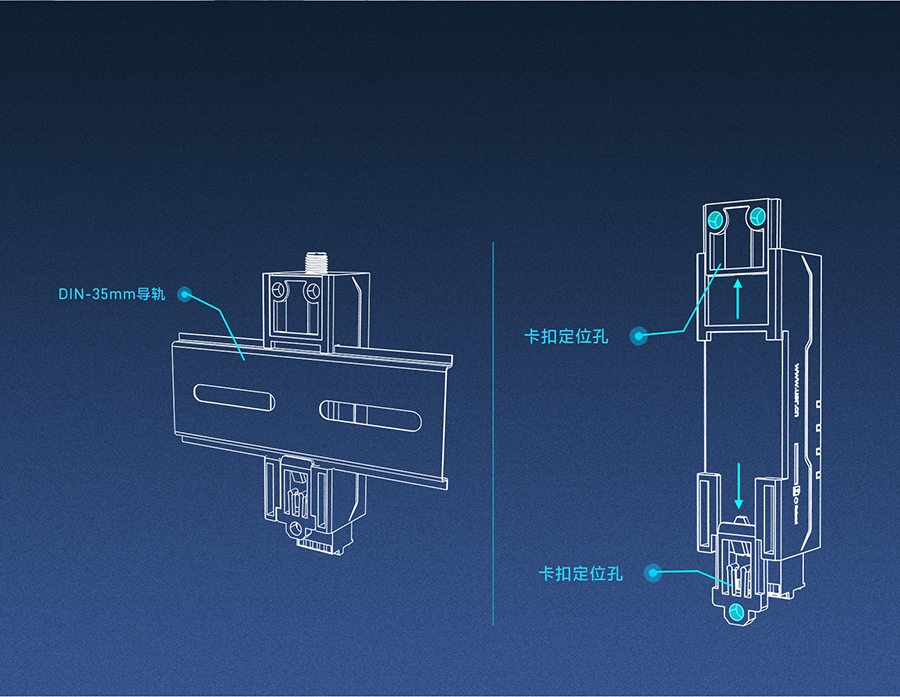

超小体积、导轨安装的特点，使产品便于灵活安装于不同规格的配电柜中，节约空间。
Cat-1 DTU响应速度快，可以及时将数据发送到相关控制平台。

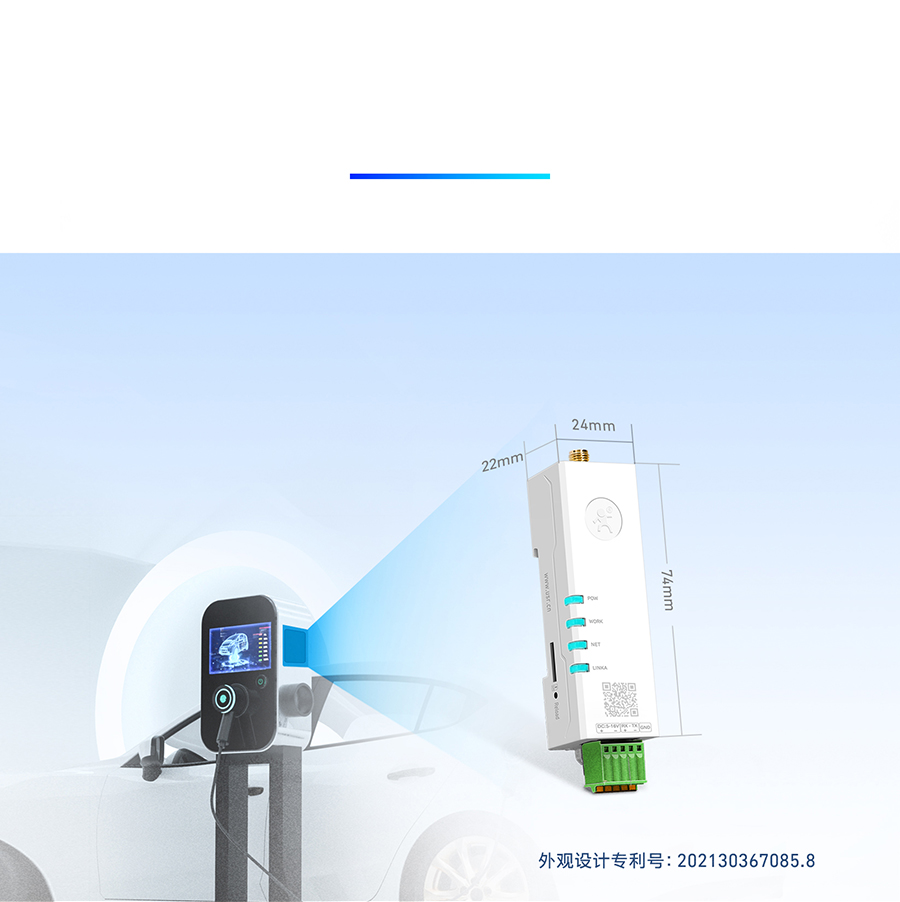

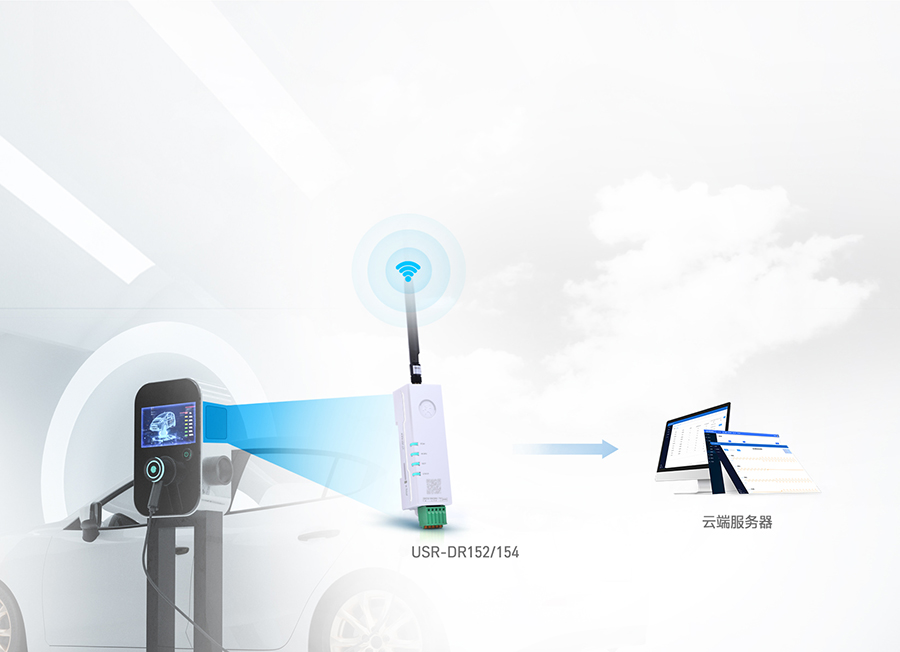

充电桩柜体集成安装

借助产品集成方式多样的特点，Cat-1 DTU可直接与用户箱体融为一体，实时进行数据传输。
还可应用于智能快递柜安装、自助售卖机安装等多种场景。

配电箱数据采集

超小体积、导轨安装的特点，使产品便于灵活安装于
不同规格的配电柜中，节约空间。 Cat-1 DTU响应速度快，
可以及时将数据发送到相关控制平台。

充电桩柜体集成安装

借助产品集成方式多样的特点，Cat-1 DTU可直接
与用户箱体融为一体，实时进行数据传输。
还可应用于智能快递柜安装、自助售卖机安装等多种场景。

参数		描述
基本参数	USR-DR15X	支持移动 LTE Cat-1
		支持联通 LTE Cat-1
		支持电信 LTE Cat-1
	电源	供电范围5V~16V，推荐值 12V/1A
	工作电流	平均67mA，最大：289mA（12V）
	状态指示灯	POW：红色LED，供电后常量，断电后熄灭
		WORK：绿色LED，软件正常启动，闪烁频率为1Hz；蓝牙连接后，闪烁频率提高至10Hz；蓝牙断开后，恢复为1Hz
		NET：绿色LED，正常联网后常亮，网络断开后熄灭
		LINKA：绿色LED，SOCKET A正常连接后常亮，SOCKET A断开连接后熄灭；蓝牙连接成功后，进行蓝牙数据交互时，闪烁频率为1Hz
	SIM/USIM 卡	卡1：普通SIM卡（小卡），可插入到产品外置卡槽；卡2：产品内置贴片卡，出厂免费赠送流量，可续费。
	USB 接口	预留USB接口，暂不开放。
	UART接口	支持RS232、RS485、TTL，端子接口，波特率1200~230400（bps）

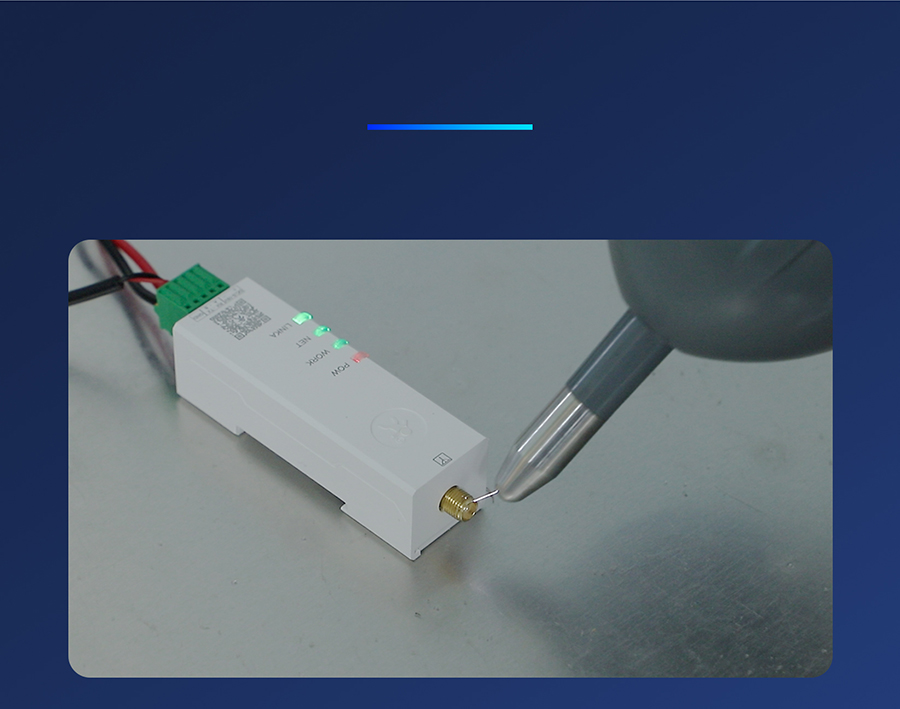

	天线接口	SMA外螺内孔
外形尺寸	尺寸(mm)	26×24×75
外形尺寸	重量 (克)	<50g

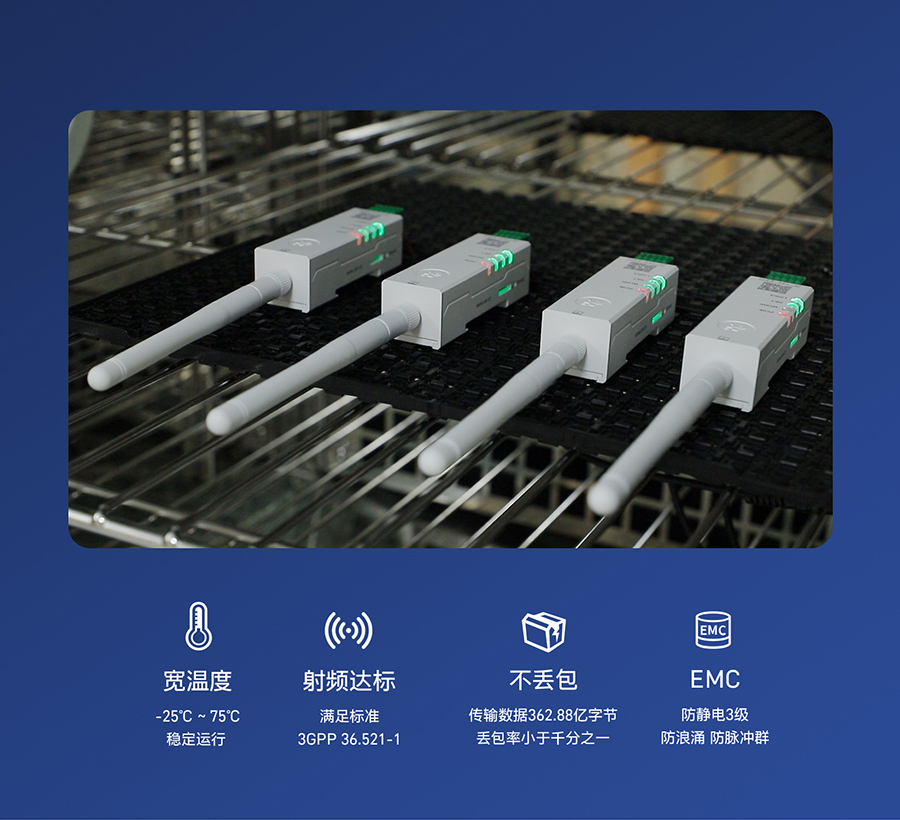

温度范围	工作温度	-25℃~ +75℃
	扩展工作温度	-35℃~ +85℃ 注：当模块工作在扩展温度范围时，模块仍能保持正常工作状态，具备语音、短信和数据传输等功能；不会出现不可恢复的故障；射频频谱、网络基本不受影响。仅个别指标如输出功率等参数值可能会超出 3GPP 标准的范围。当温度返回至正常温度范围时，模块的各项指标仍符合 3GPP 标准。
	存储温度	-40℃~ +85℃
湿度范围	工作湿度	5%~95%（无凝露）
技术规范	TDD-LTE	3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps
技术规范	FDD-LTE	3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps
频段	TDD-LTE	Band34/38/39/40/41
频段	FDD-LTE	Band 1/3/5/8
功率等级	TDD-LTE Band 34/38/39/40/41	+23dBm(Power class 3)
功率等级	FDD-LTE Band 1/3/5/8	+23dBm(Power class 3)
软件功能	工作模式	网络透传模式，HTTPD模式，短信透传模式
	设置指令	AT+命令结构

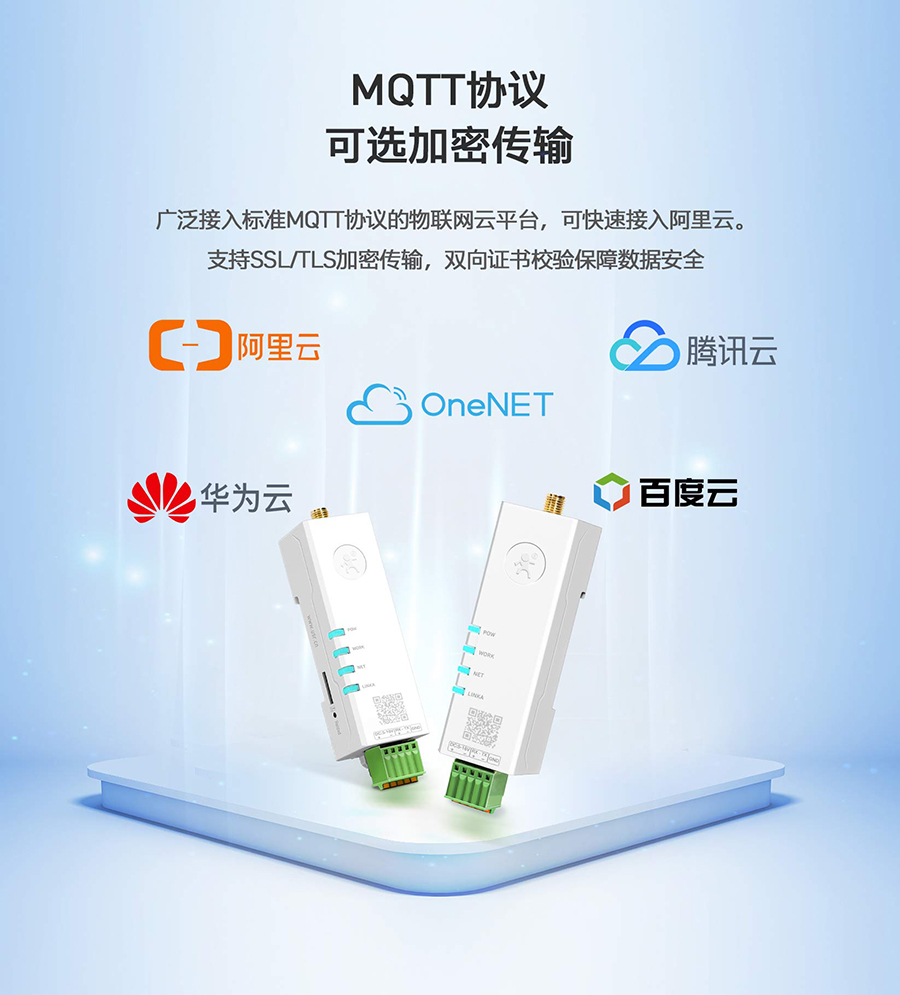

	网络协议	TCP/UDP/DNS/FTP/HTTP/MQTT
	Socket数量	4
	用户配置	串口AT指令、网络AT指令、短信AT指令
特色功能	域名解析DNS	支持
	简单透传方式	支持TCP Client /UDP Client
	心跳数据包	支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS
	注册包机制	支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包
	套接字分发协议	支持
	FOTA升级	支持
	Socket备份	支持
	基站定位	支持
	FTP他升级协议	支持
	安全机制	支持
	NTP校时功能	支持
	蓝牙连接	微信扫描产品上的二维码，进入我司的微信小程序即可通过蓝牙连接进行产品参数设置、串口调试、一键检测等操作
	双SIM卡切换	支持外置卡优先模式、双卡备份模式、单卡锁定模式
