WH-LTE-7S1 套接字分发协议
2021-09-14


WH-LTE-7S1套接字分发协议

一、资料下载

说明书:http://www.usr.cn/Download/977.html

设置软件:http://www.usr.cn/Download/986.html

硬件设计手册https://www.usr.cn/Download/985.html

AT指令集https://www.usr.cn/Download/940.html

二、测试步骤

1、硬件连接:装上sim卡,接上天线,7S1通过232USB接到PC上,用我司原装适配器供电。

2、参数设置

1)打开设置软件,选择对应的串口号、波特率、校验位、数据位、停止位

默认串口参数:115200 N 8 1

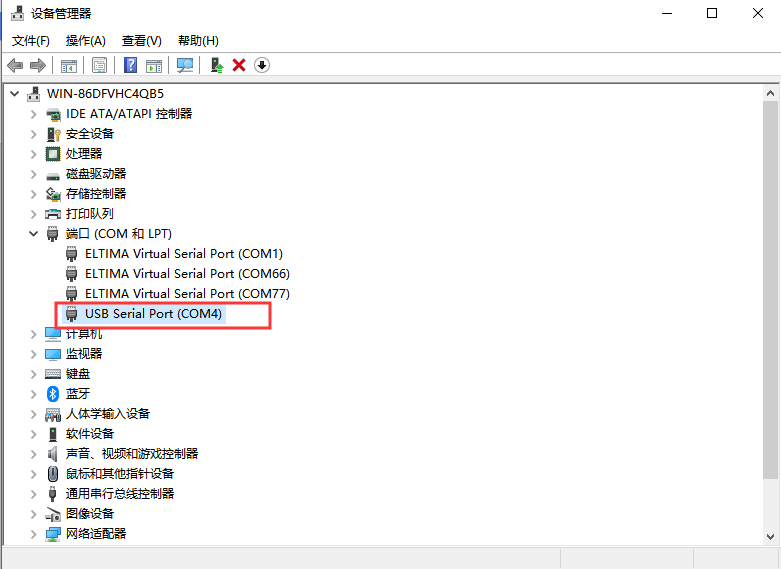

注:串口号可以在电脑的“设备管理器-端口”查看

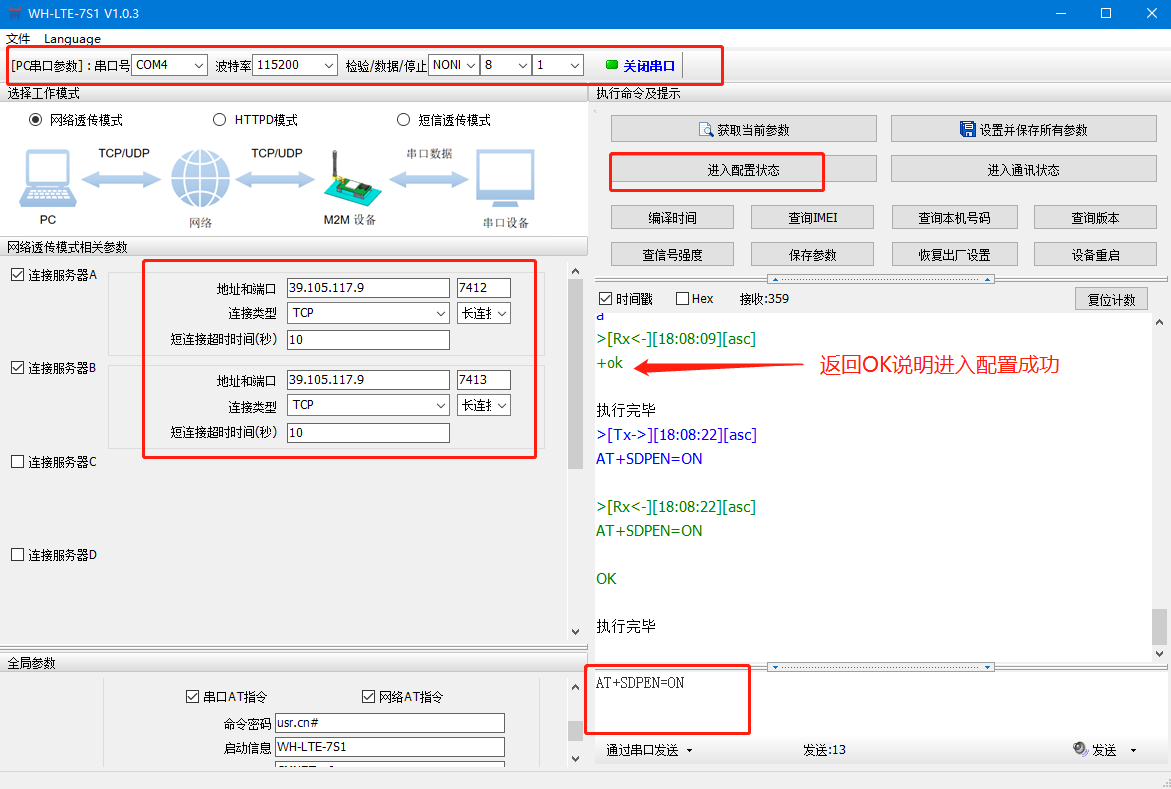

2)打开串口——进入配置状态——设置相关参数——设置并保存所有参数

注:点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的

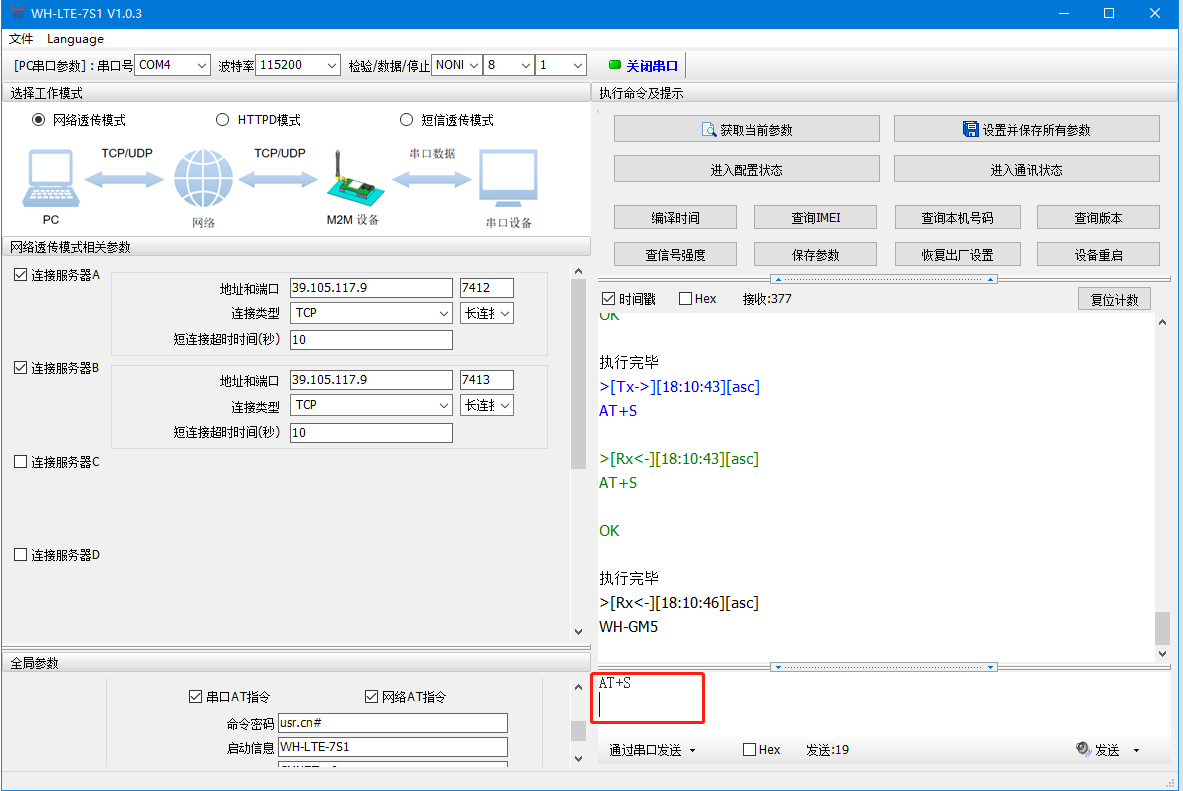

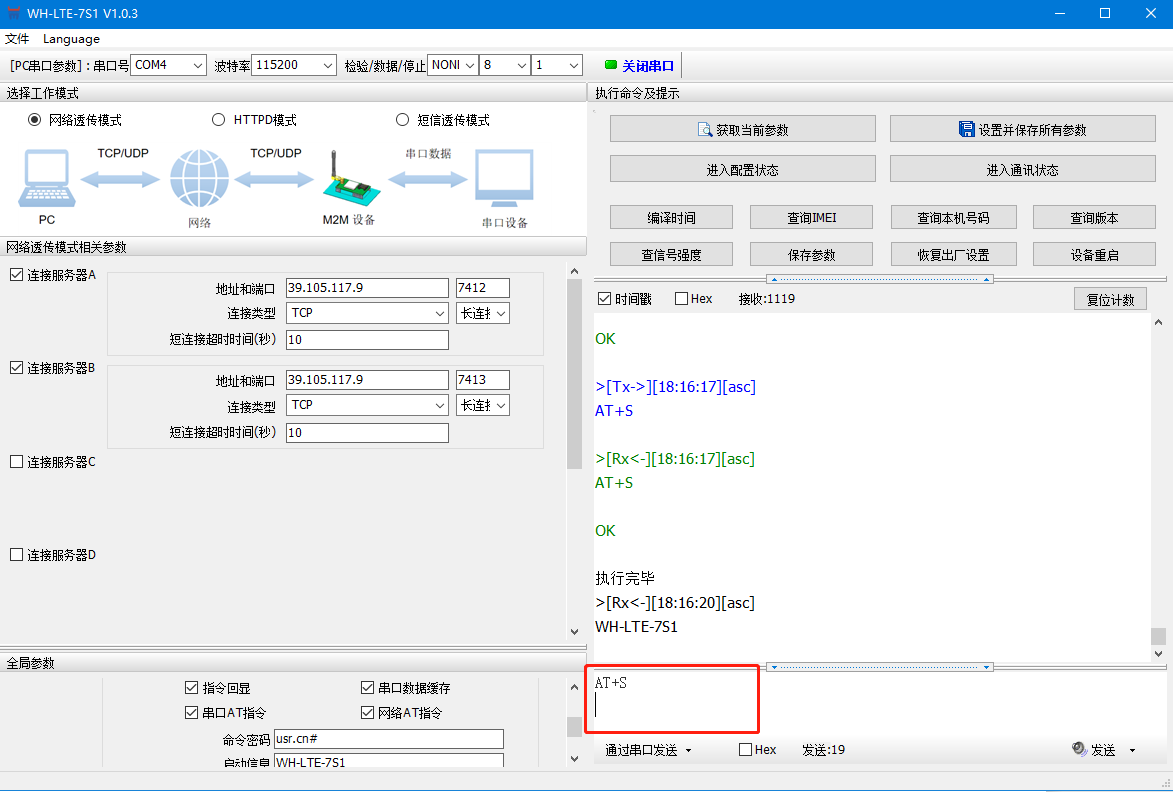

3、使能socket套接字分发功能:发送AT+SDPEN=ON,然后重启设备使设置生效

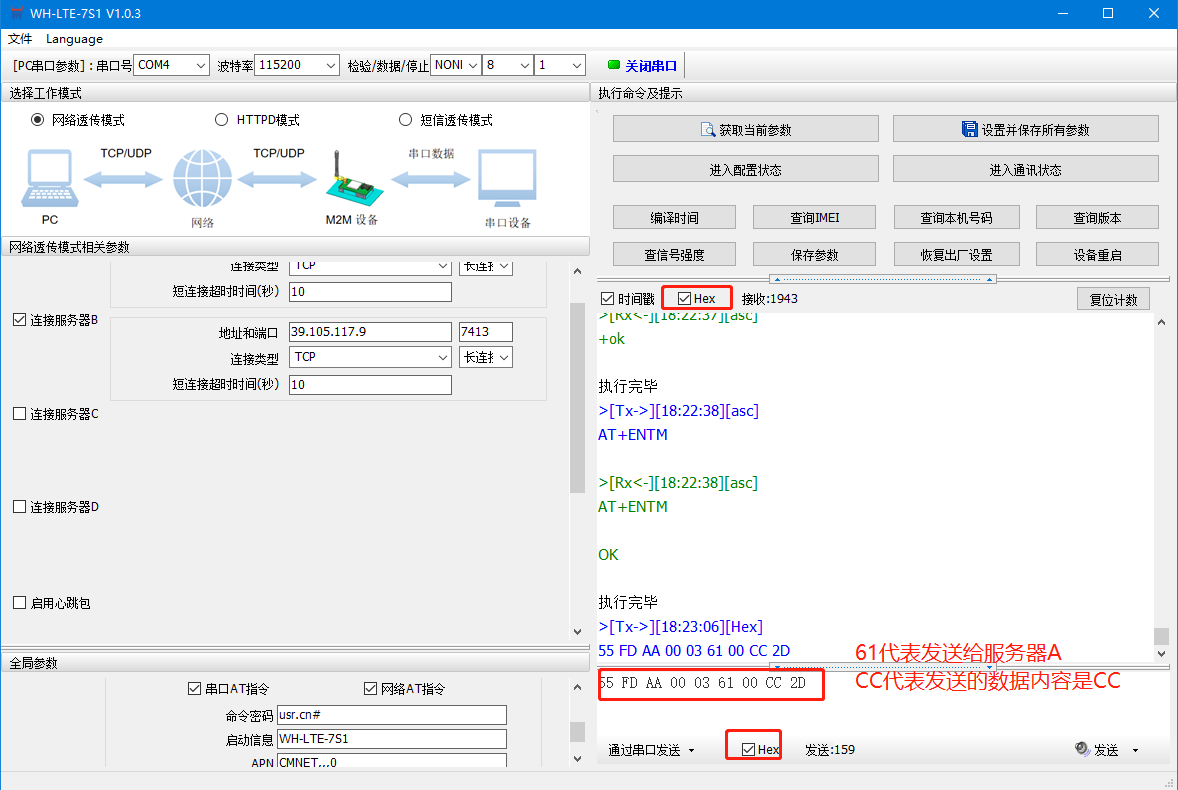

4、重启后,模块会主动连接服务器,通过串口发送指定格式的数据出去。

注意:以hex格式发送

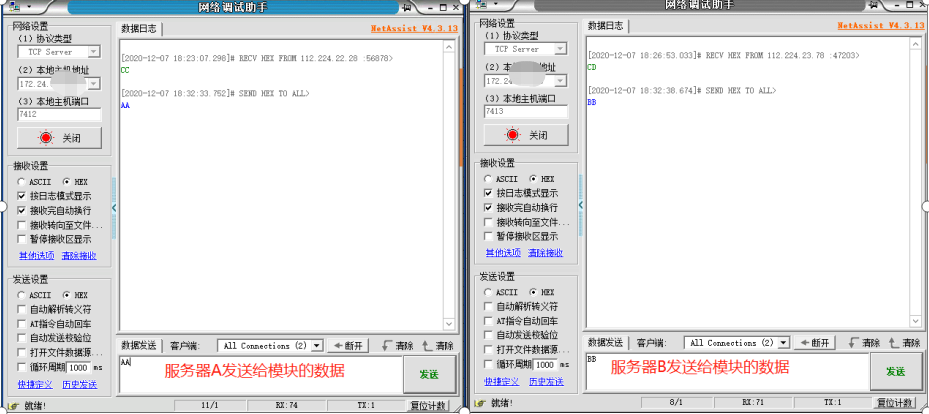

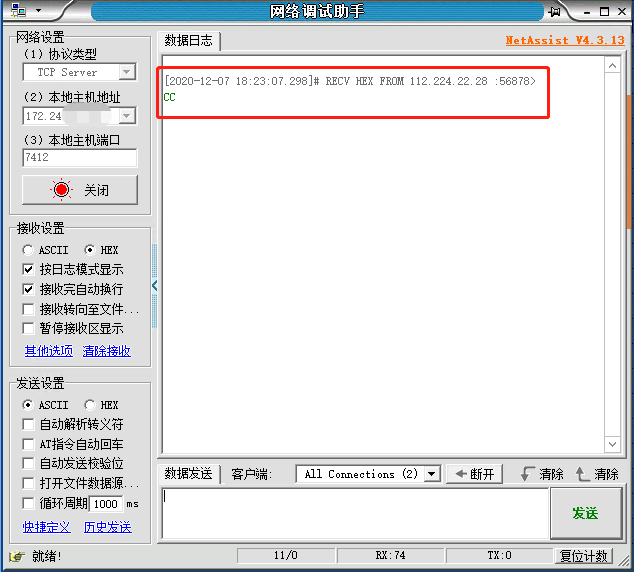

5、服务器A接收

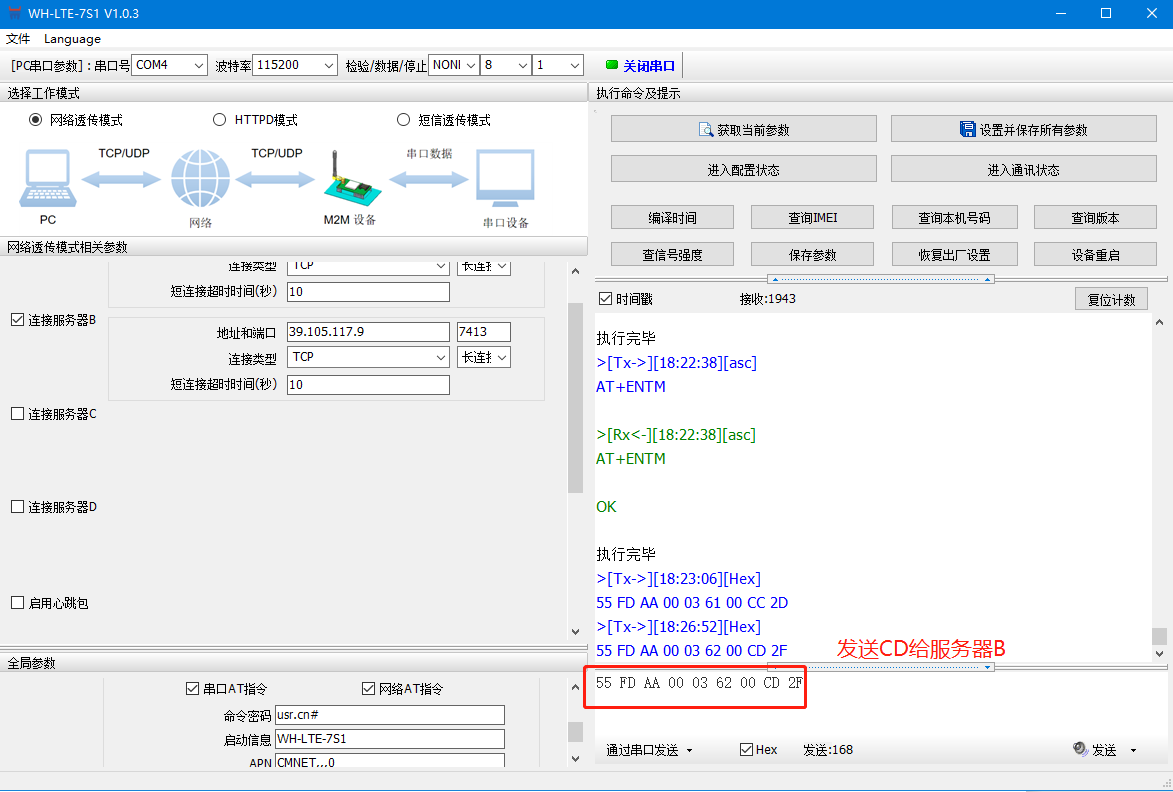

6、发送数据给服务器B



7、服务器B收到CD





8、服务器发送数据给模块

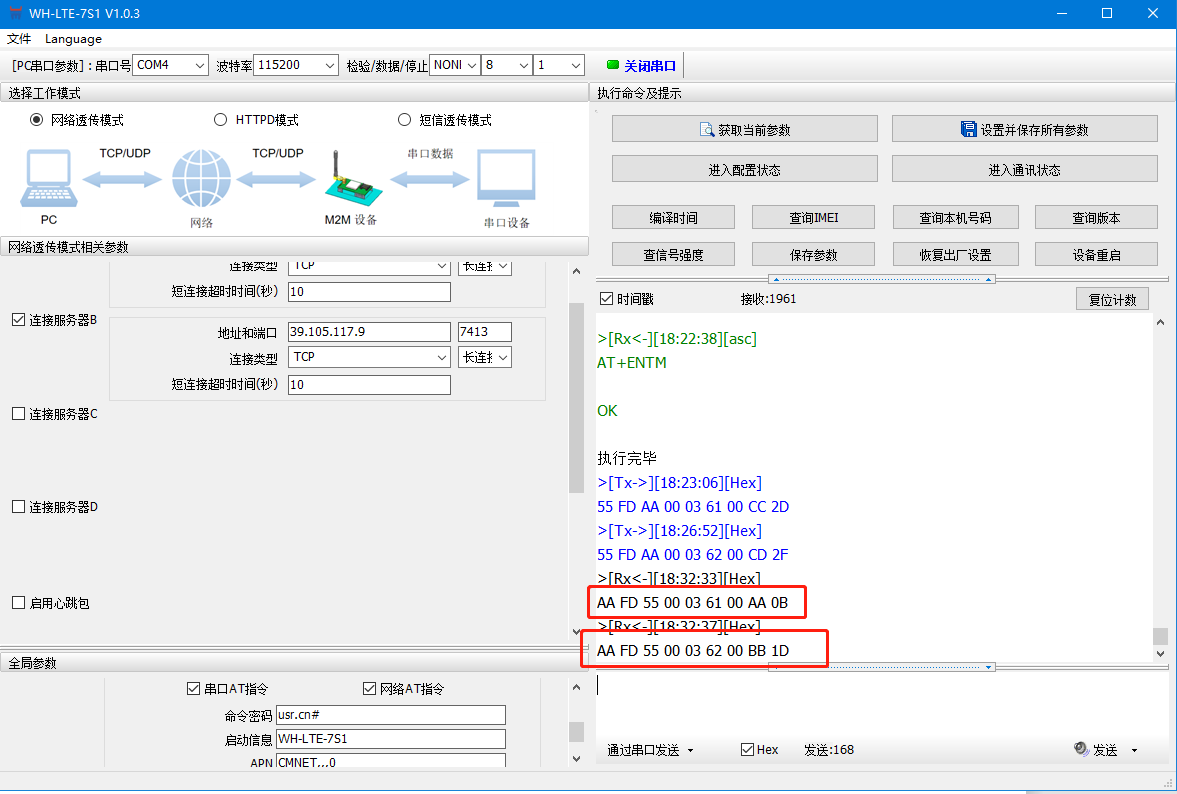

9、模块收到数据
