USR-DR154/152 http GET模式测试通讯和使用案例
2021-10-19




USR-DR154/152的http GET模式测试通讯和使用案例

1.  下载

设置软件:https://www.usr.cn/Download/1050.html

说明书:https://www.usr.cn/Download/1051.html

AT指令集:https://www.usr.cn/Download/1053.html

2. DTU是否正常工作测试

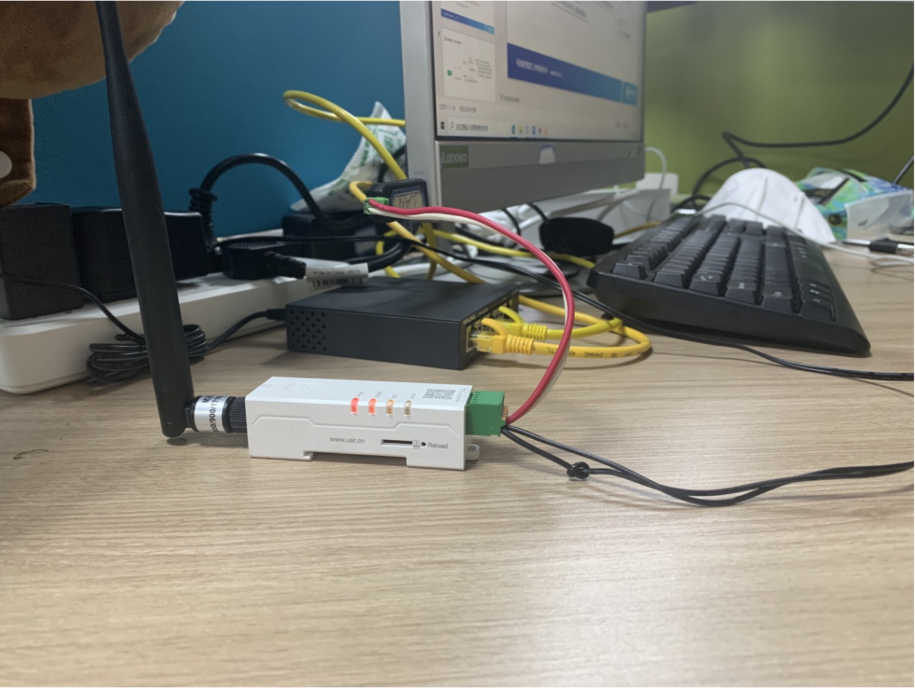

(1)    硬件连接:装上sim卡,接上天线,DR154的串口通过UAB485接到PC上,(如果是DR154,就用USB转232接到PC上)用我司提供的适配器供电。

注意:DR154出厂默认是带内置sim卡的,默认是外置 SIM 卡优

先模式,意味着客户如果不插卡,使用内置卡,如果客户自己插卡,将会切换至外置卡,如果客户外置卡停机、无网络是不会再切换内置

(2) 指示灯状态:

Power亮起:说明供电正常

Work闪烁:说明固件启动正常,基本可以断定4G模块没有问题

NET常亮:说明联网成功;不亮说明联网有问题

linka亮起:说明成功连接A路服务器

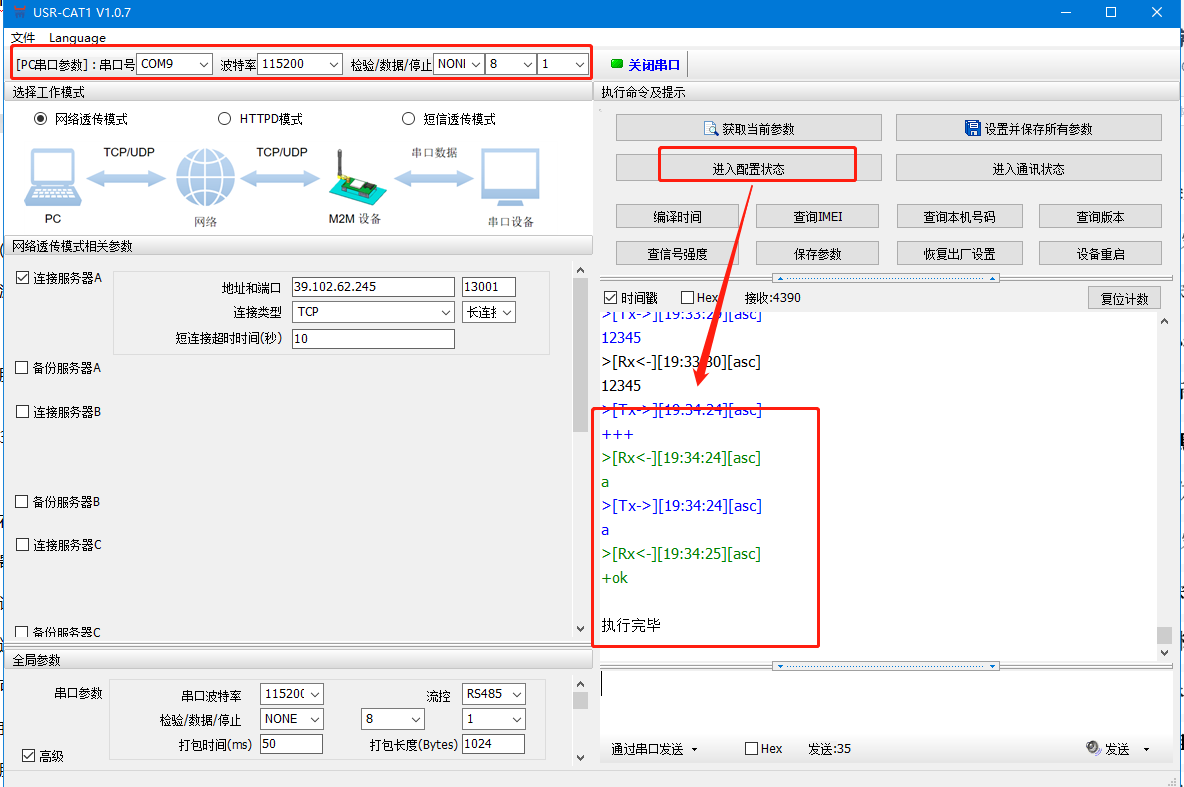

(3)打开设置软件,选择串口号/波特率/校验/数据/停止位,打开串口

波特率等串口参数出厂默认是:115200,n,8,1

(4)打开串口后,先点击进入配置状态,如果模块能返回+ok的字符,说明电脑和模块连接是没有问题的;然后点击进入通讯状态,做数据通讯测试。

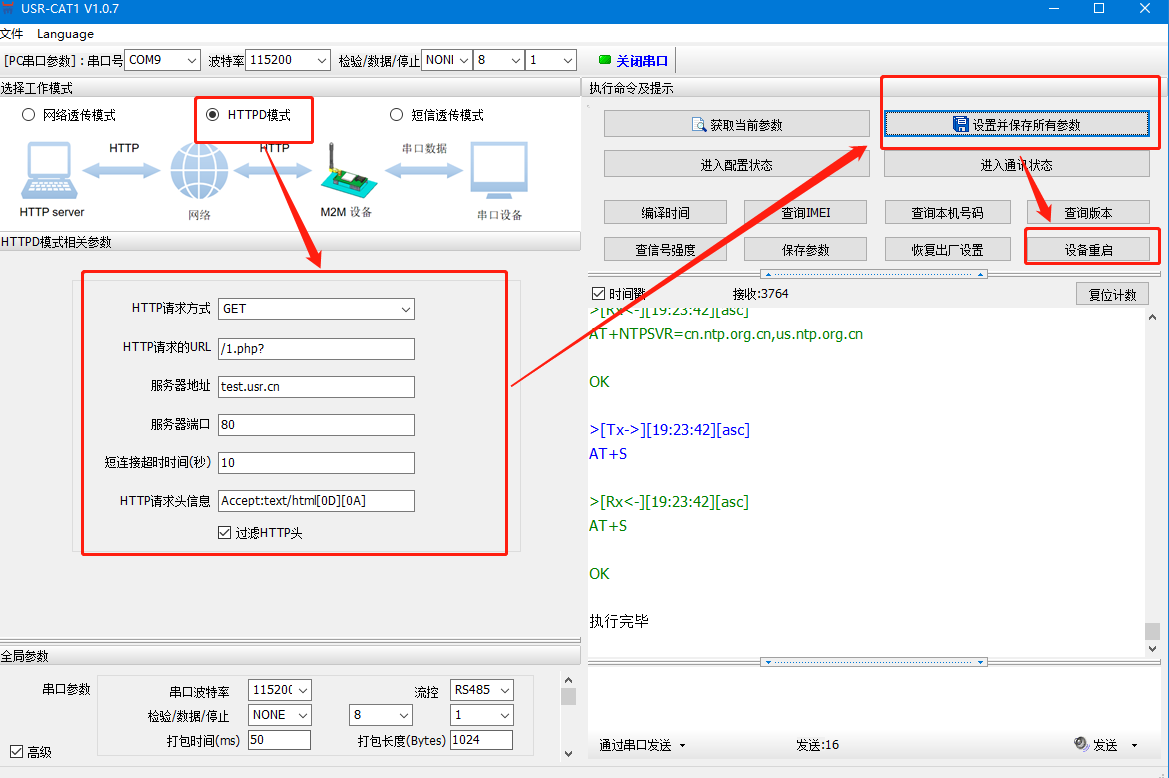

3. HTTP参数设置:



HTTP工作模式下,我司DTU是作为HTTP client(客户端)去连接HTTP服务器的,所以需要客户提供http服务器的参数:服务器地址,端口号,路径(url),请求方式,头信息(header)以及服务器要求的数据格式

这个以我司的测试服务器为例测试GET请求方式,如果了解点http协议的话,可以知道get请求方式也可以用浏览器来验证的。

我司的测试服务器参数:

服务器地址:test.usr,cn

端口号:80

路径:/1.php?

发送数据格式:data=数据

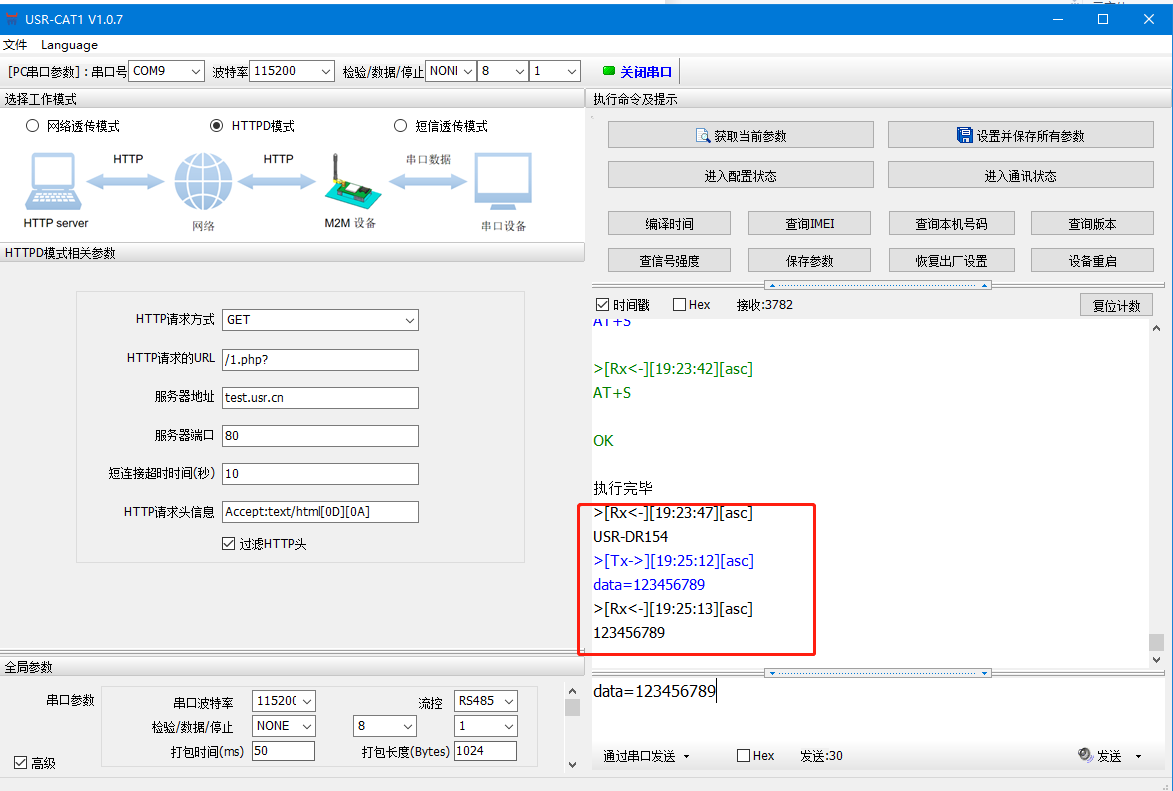

通过浏览器测试,发送的数据是123456789,服务器也返回了123456789,这个过程是单独的测试服务器是否能正常工作,确定服务器是ok的,下面就是DTU和服务器的配合测试。

注意:在测试DTU之前一定要确定您的服务器是可以正常工作的,您可以用第三方的测试软件(例如postman)来测试您的服务器,确定服务器是正常之后,再用DTU配合服务器测试,这样应该可以节省很多查找问题的时间。



数据测试
