WH-L101-L-H20一对多广播透传示例
一、资料下载：
1、WH-L101-L-H20点对点协议说明书：https://www.usr.cn/Download/1115.html
2、WH-L101-L-H20 设置软件：https://www.usr.cn/Download/1134.html
3、WH-L101-L-H20硬件设计手册：https://www.usr.cn/Download/1116.html
4、WH-L101-L-H20 封装库 https://www.usr.cn/Download/1117.html
5、WH-L10X-EVK评估板 https://www.usr.cn/Product/238.html
6、USR-TCP232-TEST串口网络调试助手：https://www.usr.cn/Product/78.html
二、硬件连接：
1、需要准备的物品：
WH-L101-L-H20 4个模块
WH-L10X-EVK评估板 4个
LORA天线 4条
USR-RS232 串口线 4条
12V电源适配器 4个
电脑 1台
2、硬件连接：
本次透传数据测试，模块用有人的评估板。
第一步：将4个WH-L101-L-H20焊接到3个WH-L10X-EVK评估板上，接好LORA天线。
第二步：将4个WH-L101-L-H20底板 的232串口接USB-RS232串口线接电脑，然后接12V电源适配上电。

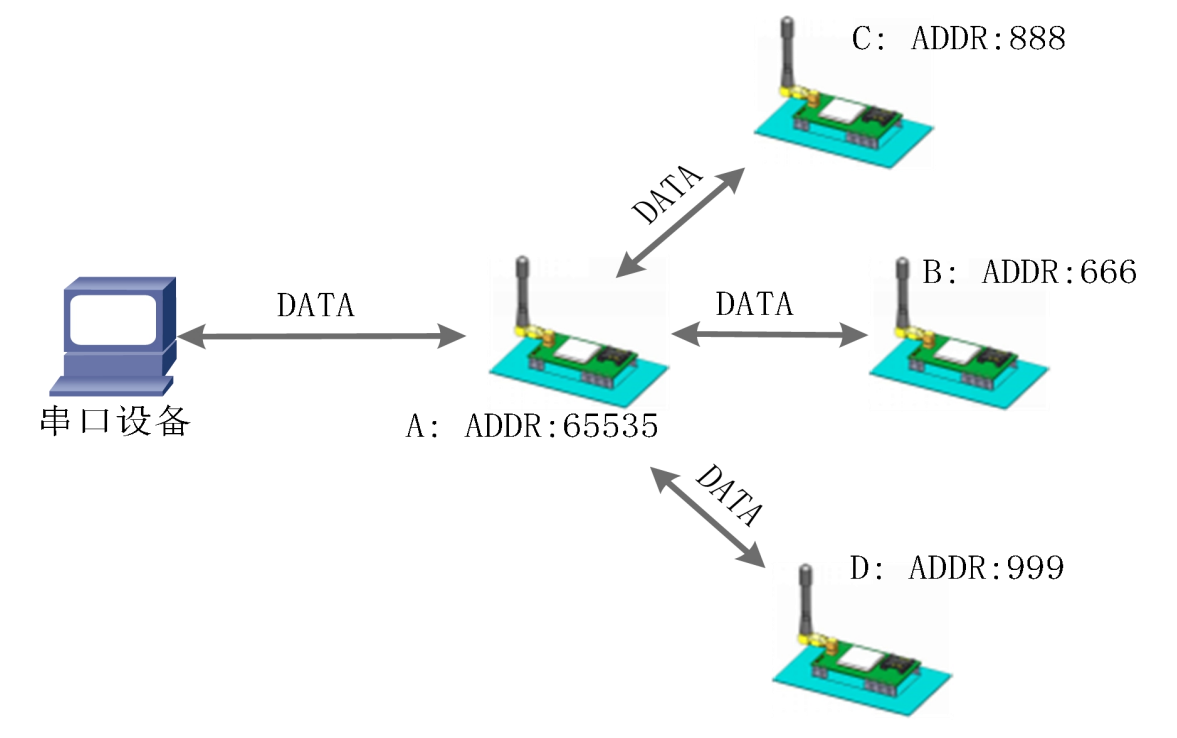

连接框图如下：
当模块的地址为 65535 时，此模块可以和其他同速率、同信道、同组号的模块进行广播发送和广播接收。如图示将 A 模块的地址设 置为 65535，此时 A 模块发出的数据其他 3 个模块均可接收，同时其他三个模块发出的数据 A 模块也能接收。
三、准备工作：

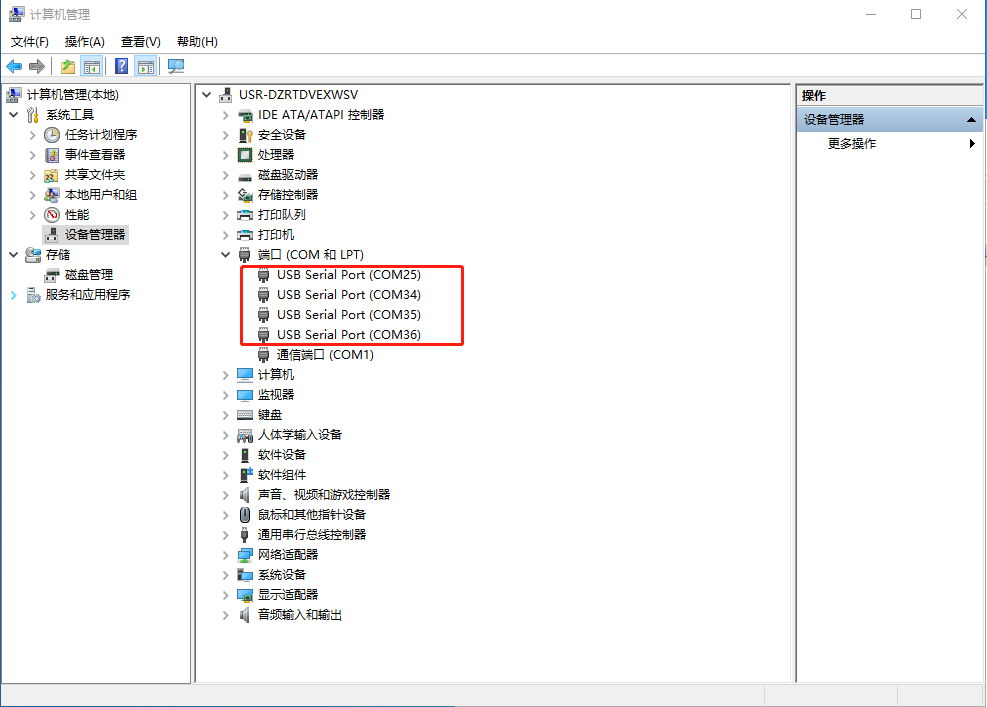

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接4个WH-L101-L-H20的USB-RS232串口线COM口号。
四、WH-L101-L-H20参数设置：

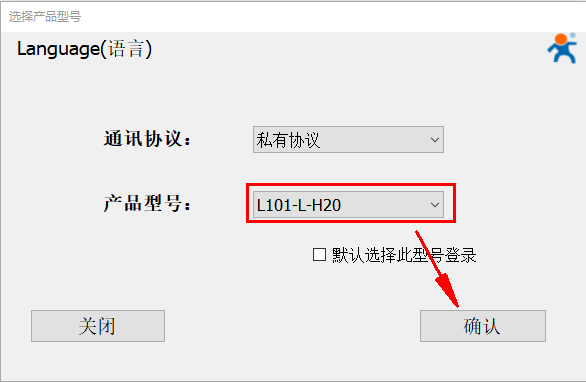

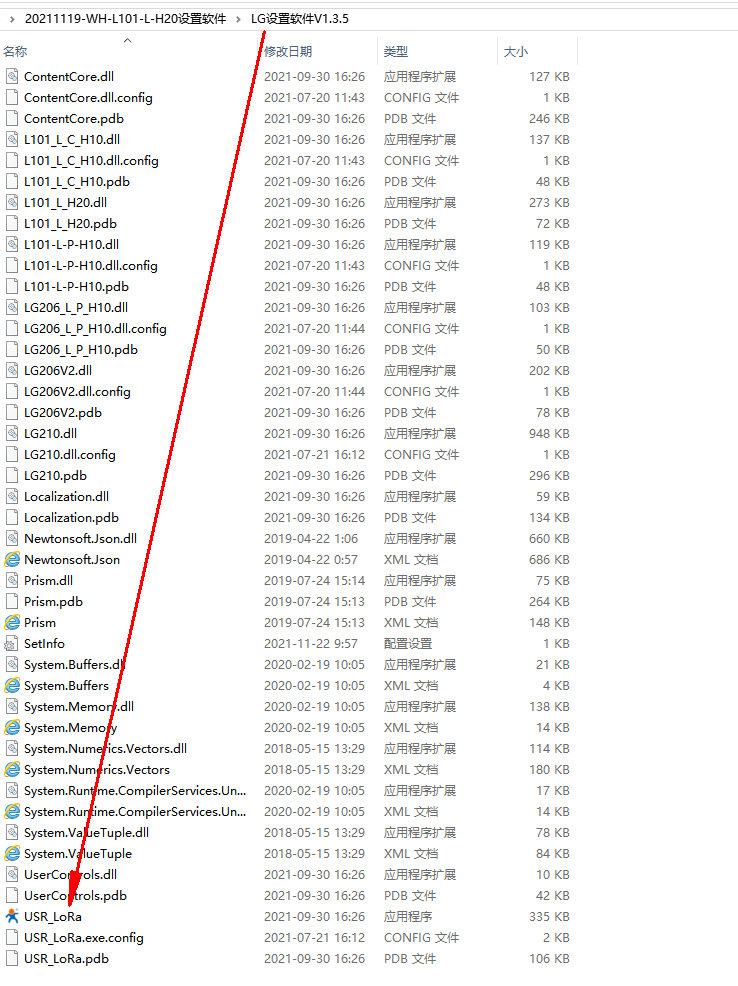

电脑打开WH-L101-L-H20的设置软件，型号选择L101-L-H20。
1、第1个WH-L101-L-H20 A参数设置：

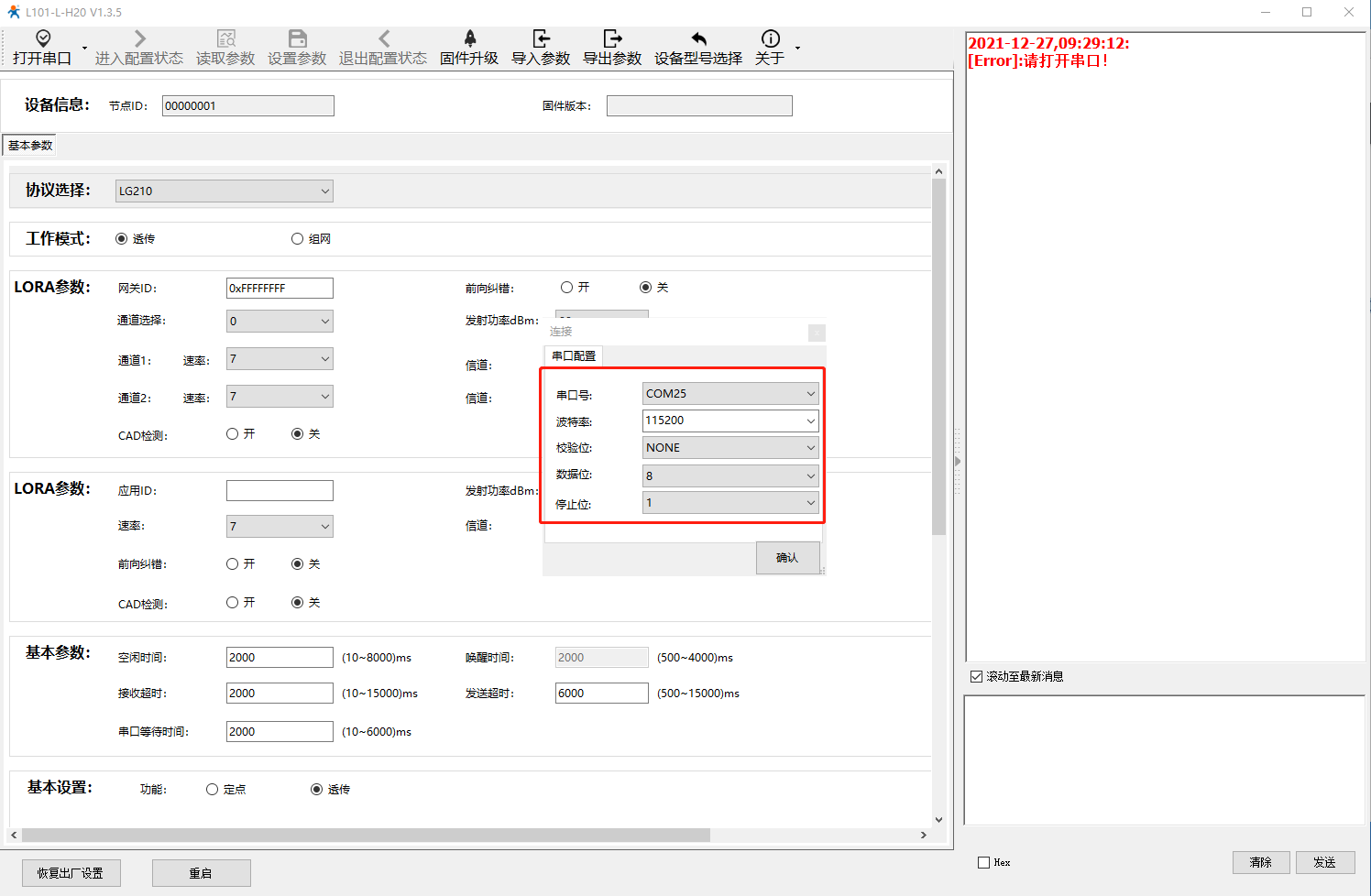

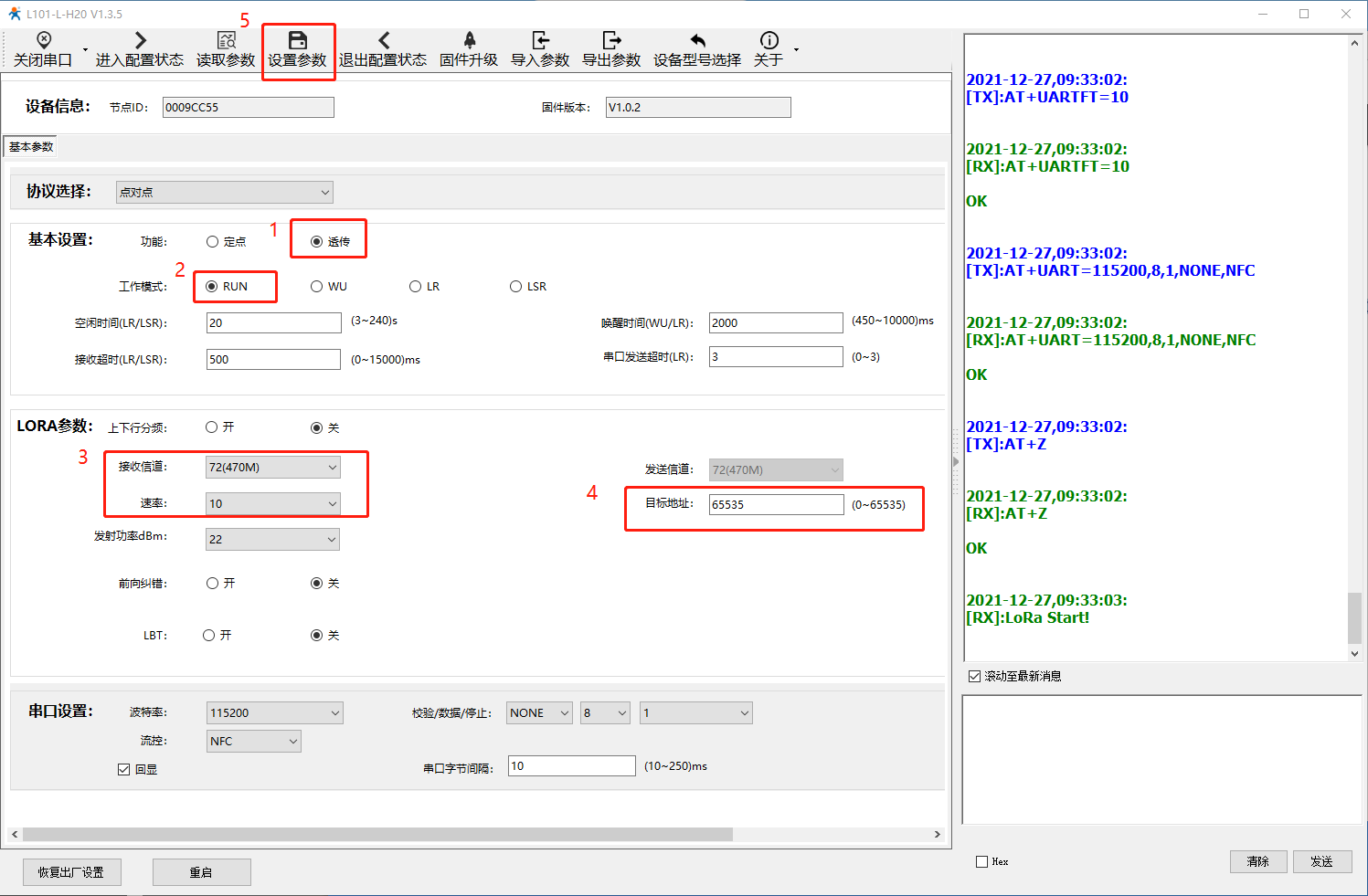

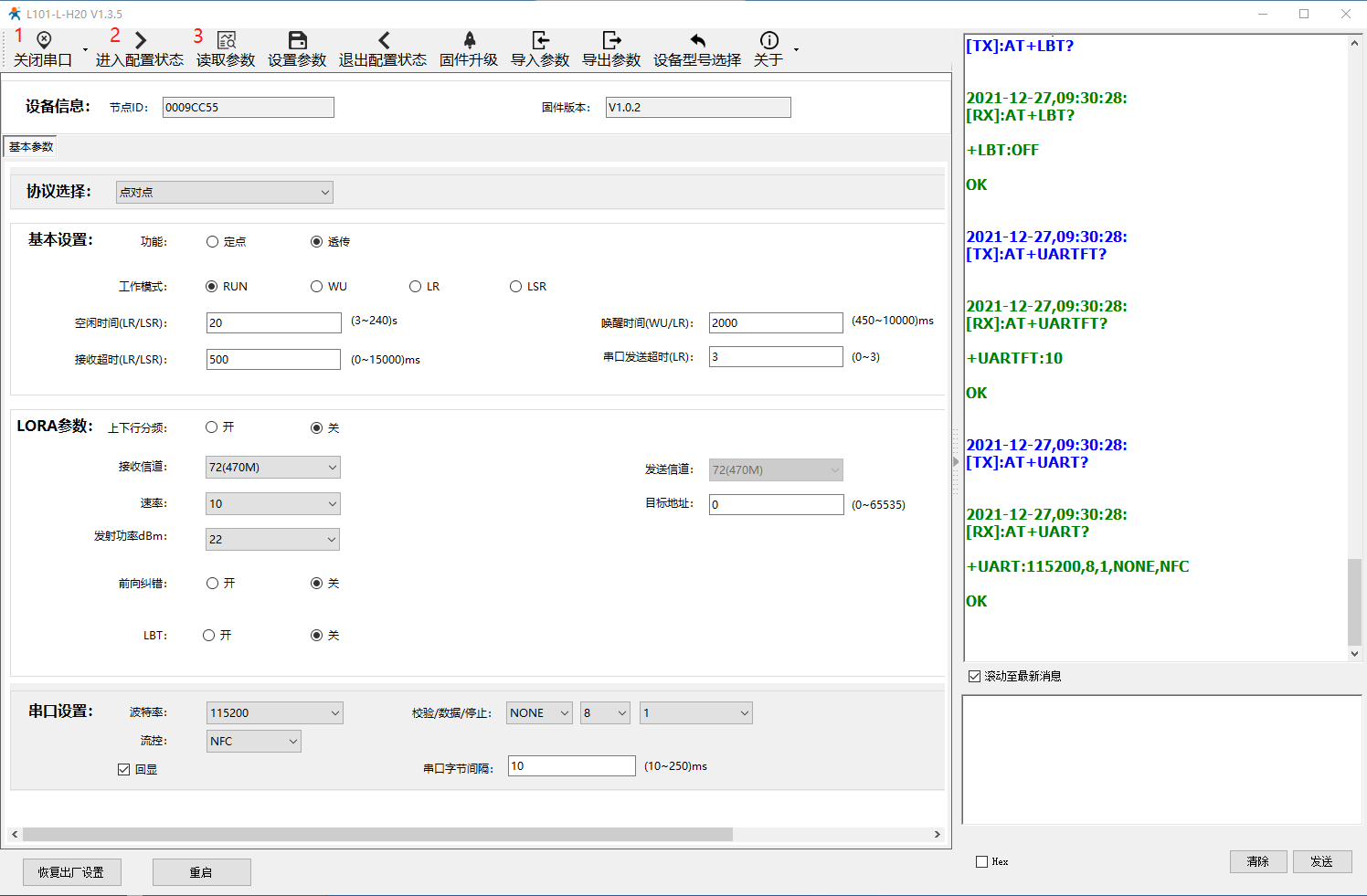

上电第一次，默认串口参数波特率115200、无数据位、数据位8、停止位1，打开对应101的COM口，点击进入配置状态，读取参数。然后设置透传功能，信道72，速率10，目标地址65535。最后点击设置参数。
2、第2、3、4个WH-L101-L-H20参数设置：

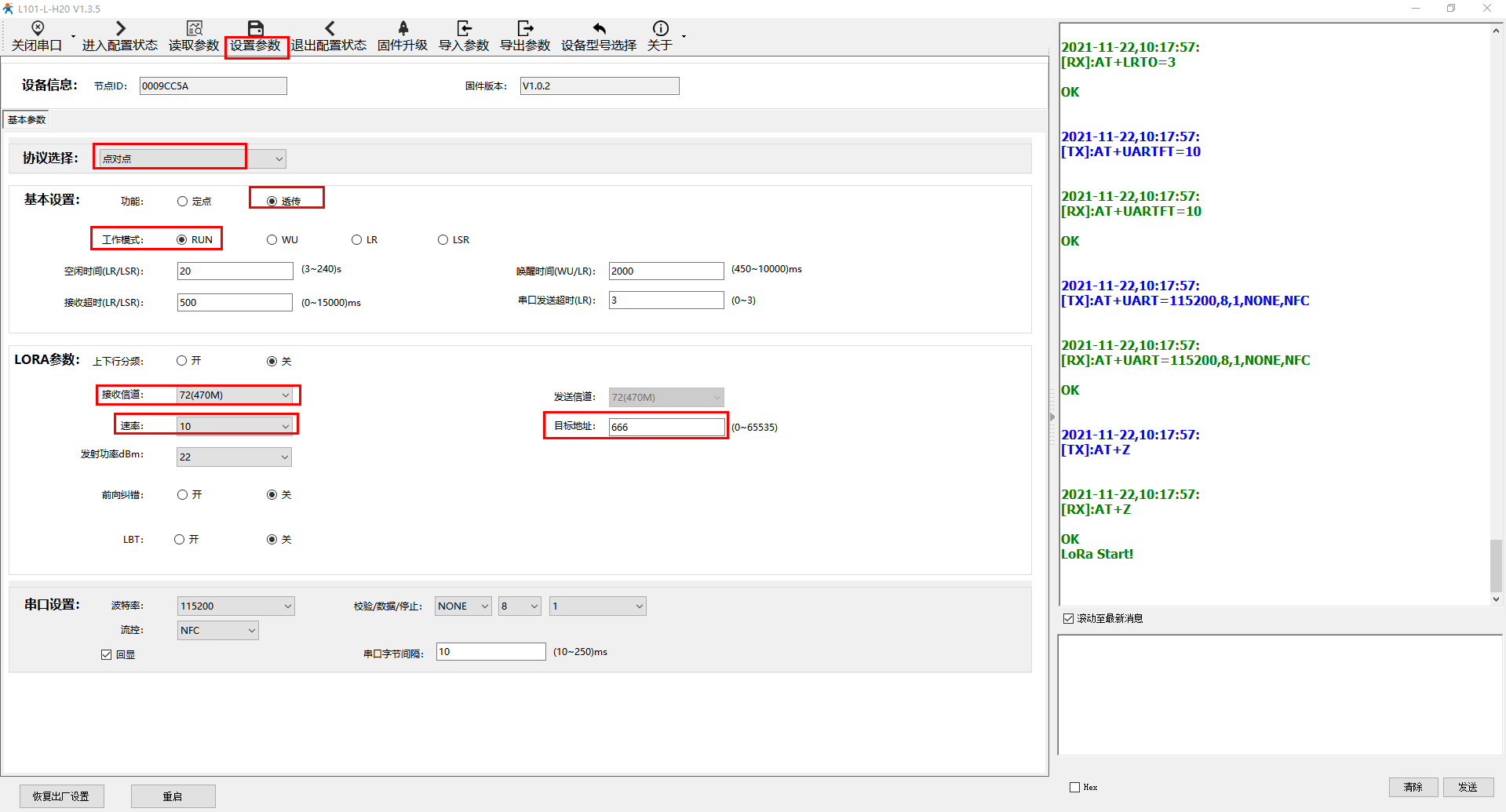

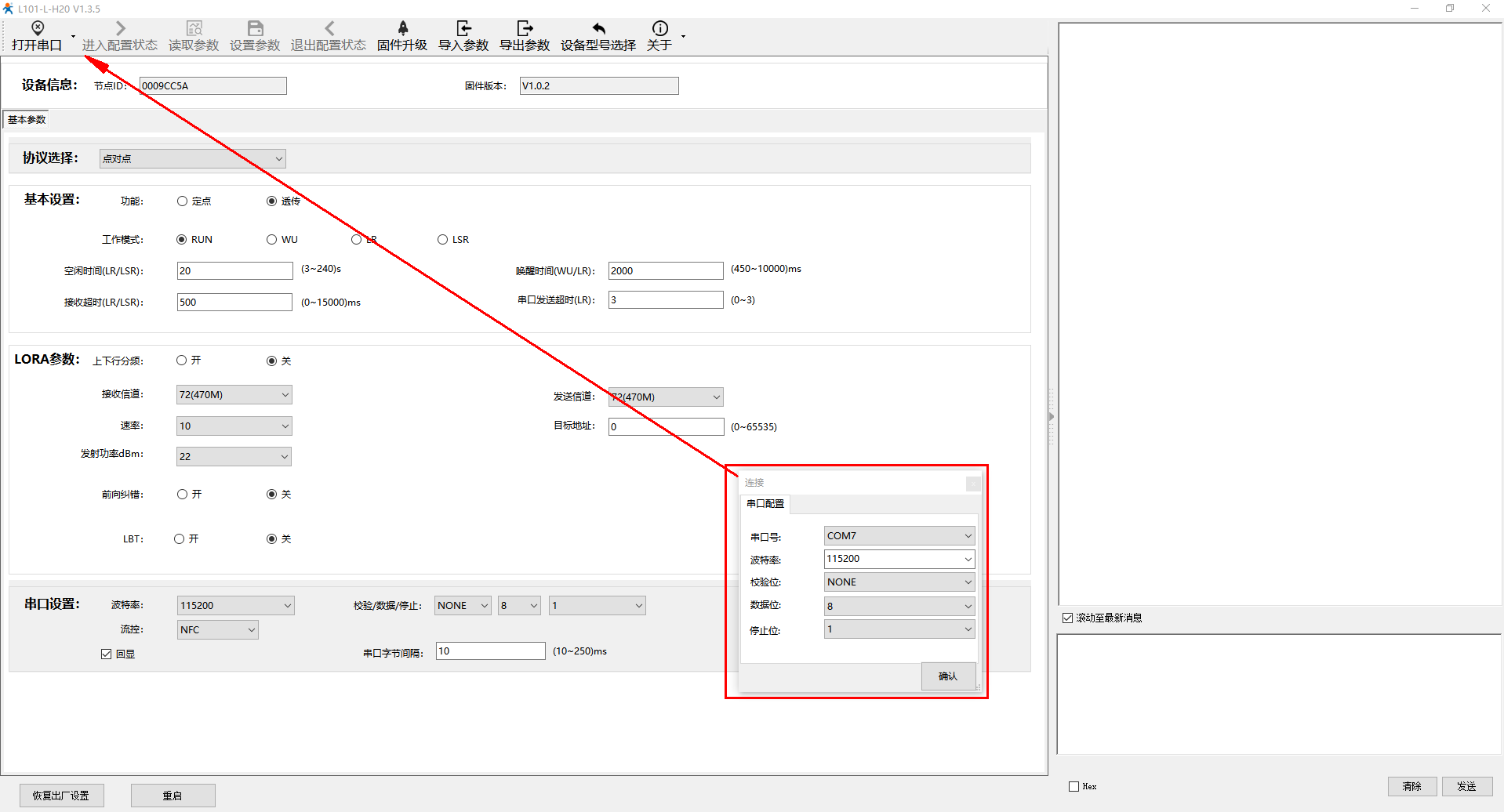

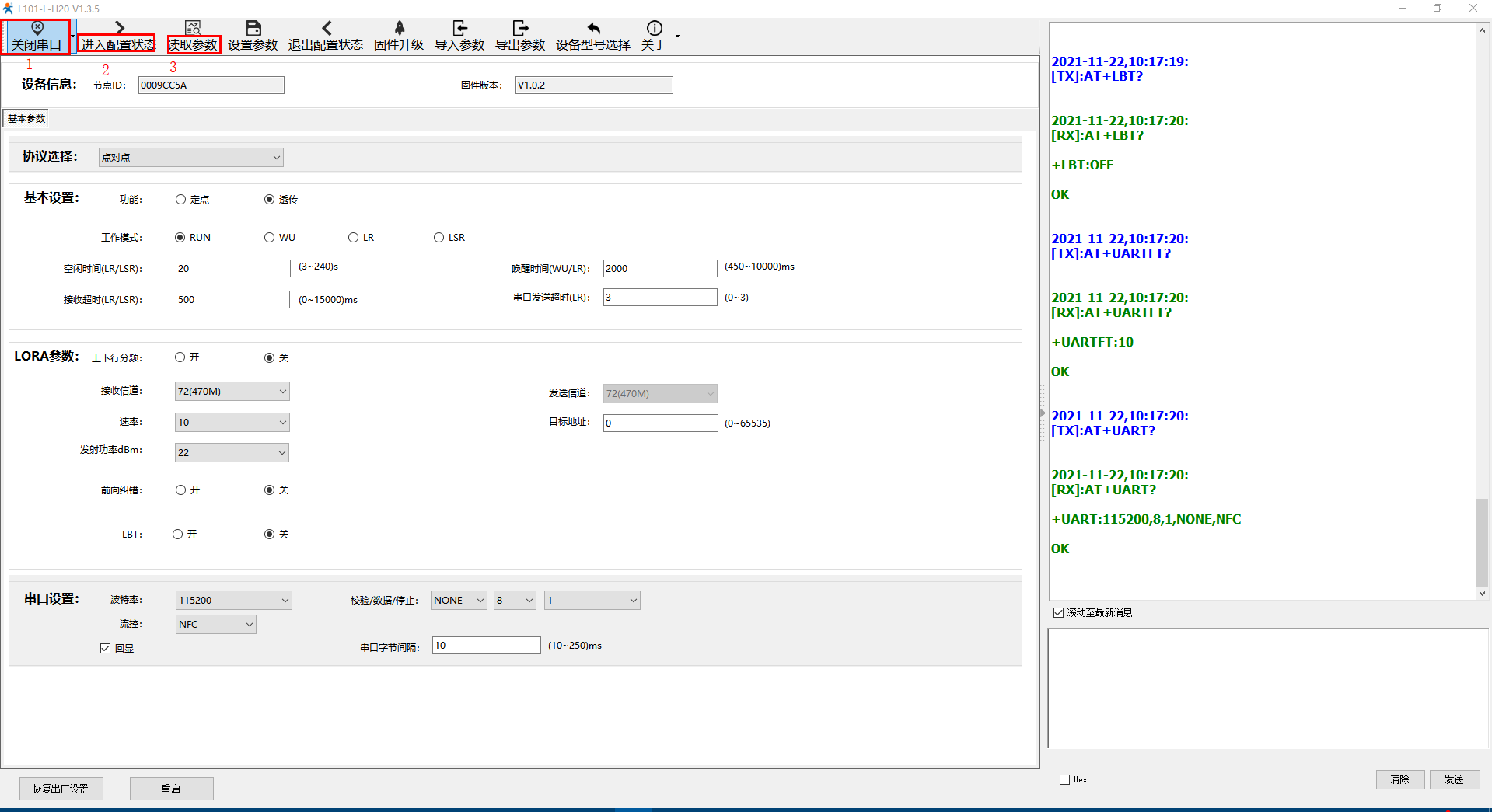

参考A模块的配置方式配置B\C\D模块， 使用默认串口参数打开对应101 的COM串口，点击进入配置状态，读取参数。然后设置透传功能，信道72，速率10，分别将B、C、D 模块的目标地址666、888、999。最后点击设置参数。
五、透传数据测试:

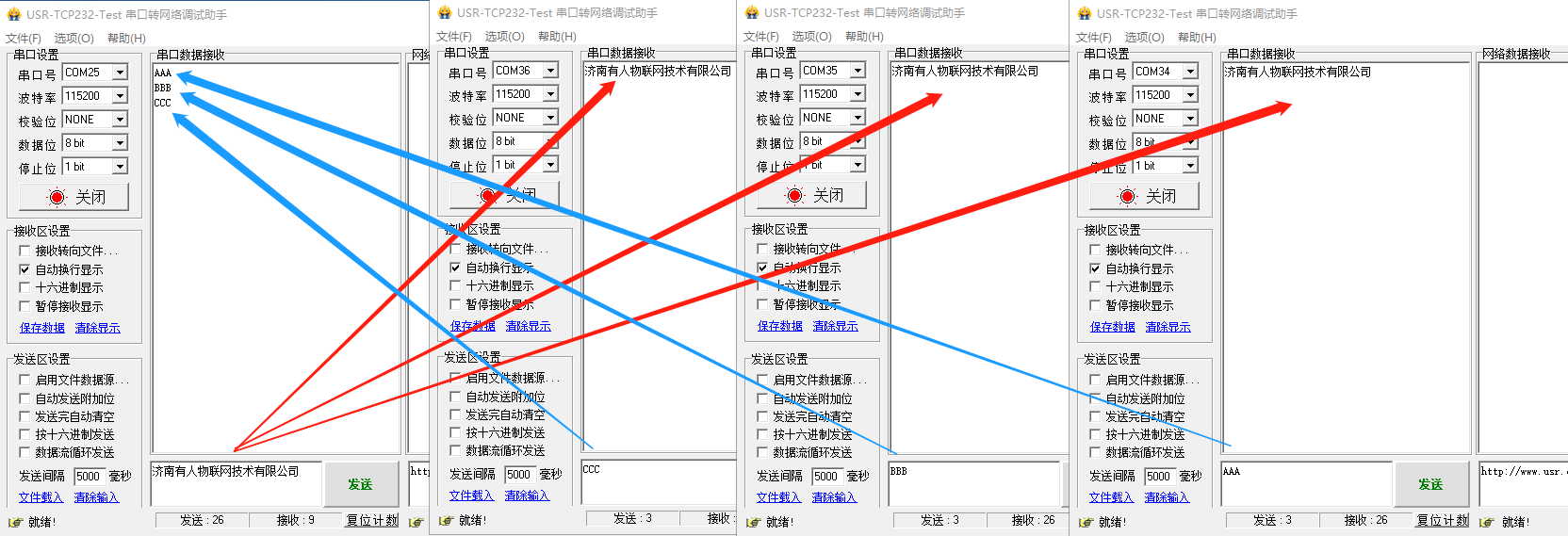

电脑打开4个USR-TCP232-TEST串口软件，打开对应4个WH-L101-L-H20的USB-RS232串口线COM口号，A号WH-L101-L-H20发送数据，另一个3个WH-L101-L-H20均可接收数据。B/C/D模块发送数据，只有A模块可以接收到。
