WH-BLE105 定点模式方式二测试示例
2022-01-10


WH-BLE105定点模式方式二测试示例



一、WH-BLE105从机模块参数设置:

1、COM5串口设置从机模式

(1)发送+++a进配置

(2)发送AT+MAC查询从机MAC:F4 70 0C 67 FB 1B

(3)发送AT+MODE=s 设置从机模式

(4)自动重启

2、设置定点模式方式二

(1)发送+++a进配置

(2)发送AT+WMODE=2 设置定点模式方式二

(3)发送AT+Z保存重启



备注:设置步骤如下截图:

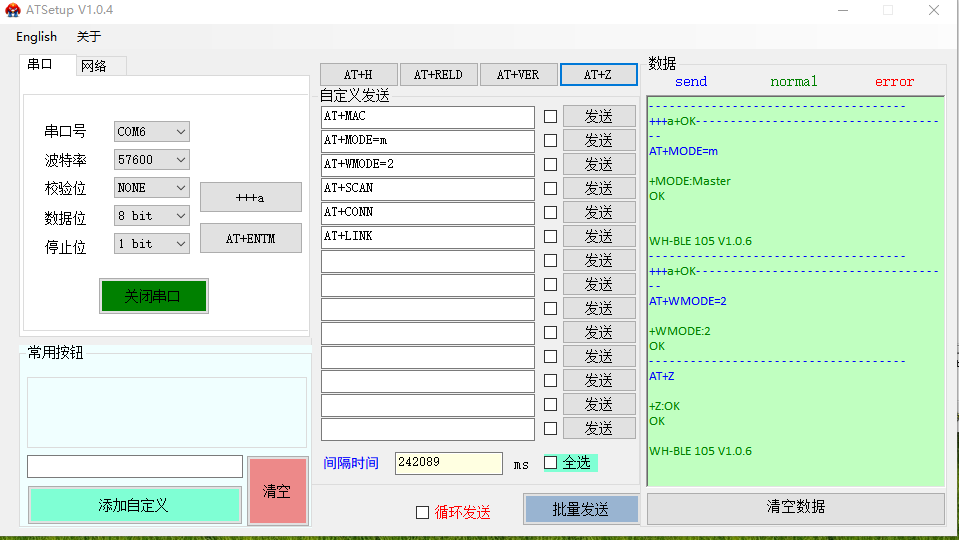

二、WH-BLE105主机模块参数设置:

1、COM6串口设置主机模式

(1)发送+++a进配置

(2)发送AT+MODE=m 设置主机模式

(3)自动重启

2、设置定点模式方式二

(1)发送+++a进配置

(2)发送AT+WMODE=2 设置定点模式方式二

(3)发送AT+Z保存重启



备注:设置步骤如下截图:

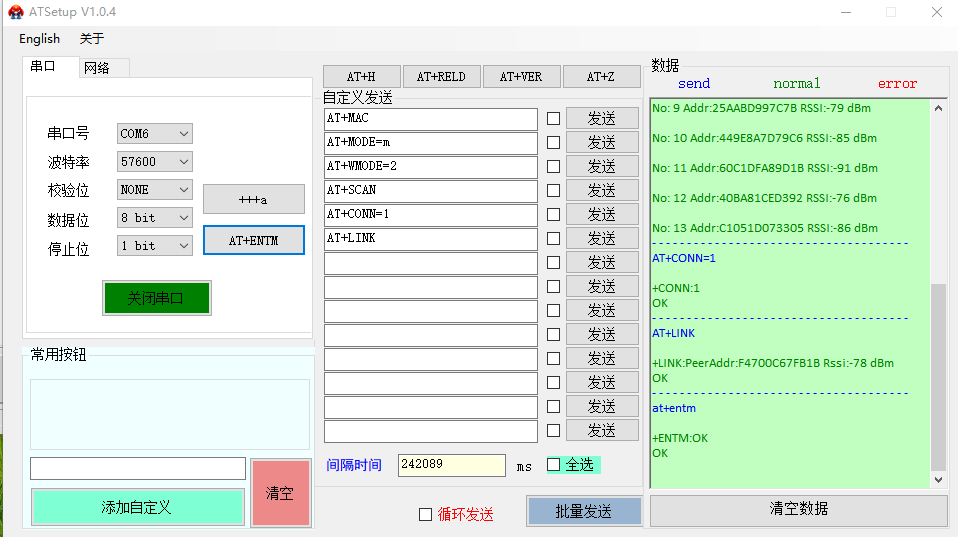

3、主机扫描并连接从机,确定连接状态,退出配置

(1)发送+++a进配置

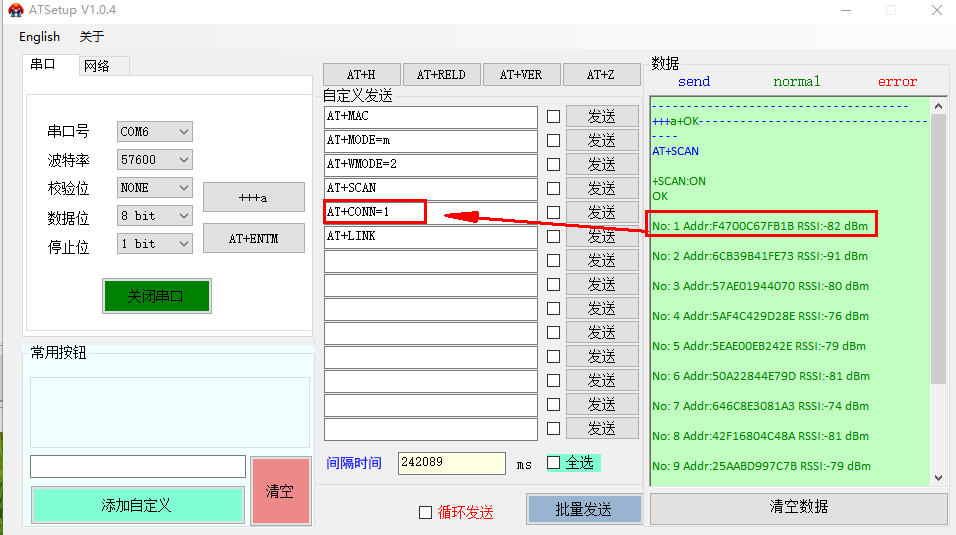

(2)发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙,找到MAC:F4 70 0C 67 FB 1B对应的序号No:1

(3)根据扫描结果进行连接,发送AT+CONN=1

(4)发送 link 指令可查询是否连接成功,可以发送AT+LINK

(5)查询连接成功后,发送指令退出 AT 模式即可进行数据传输: AT+ENTM



备注:设置步骤如下截图:

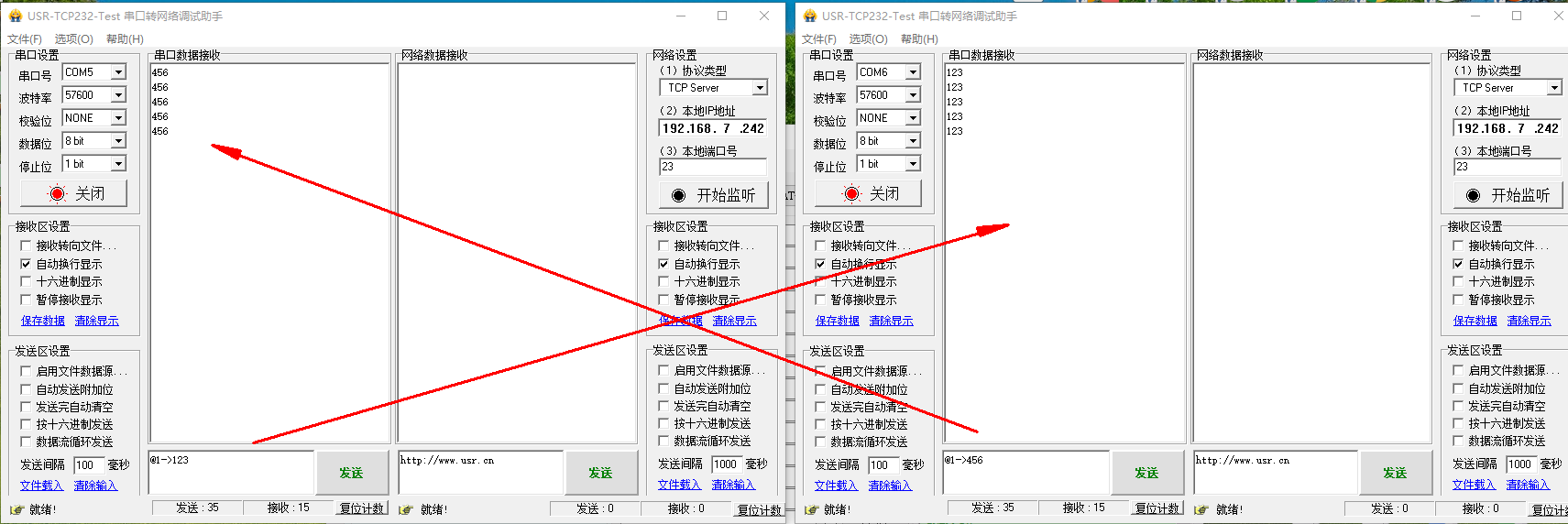

三、WH-BLE105从机和WH-BLE105主机通讯测试:

WMODE=2 时,数据发送前需增加@n->协议头,但接收时无协议头指示,具体可参考示例截图。

备注:COM5 接的从机,COM6接的主机
