USR-N580 和虚拟串口局域网一对一(tcp,udp)通讯案例
2022-08-23


USR-N580和虚拟串口局域网一对一通讯案例





一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N580-H7设置软件:

(新版本)H7系列的设置软件 N580/N540/N520/N510/410S/ED2

(老版本)M4系列设置软件410s/N510/520/540/580/668/e2/ed2

3、USR-N580-H7说明书

 【说明书】USR-N580 说明书 (透传版)

【说明书】USR-N5X0 说明书(边缘计算版)



二、准备工作

1、USR-N580-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1

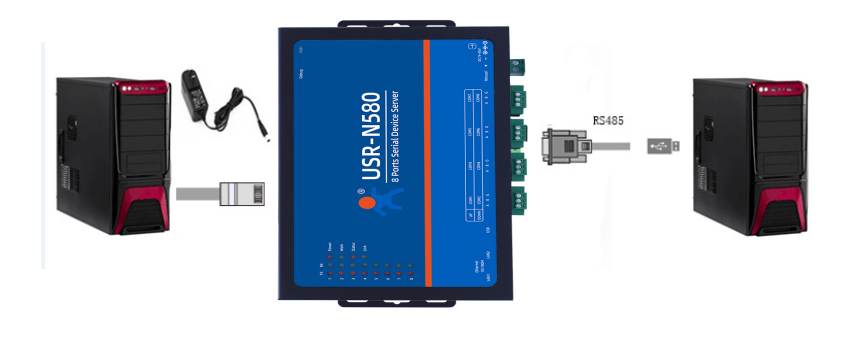

三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USR-N580-H7产品,USB-RS485串口线接N580串口一,注意485接线线序,USB-RS485 A线接N580 串口一的A端子,USB-RS485 B线接N580 串口一的B端子,USB头插入电脑USB口。

N580网口选择一个网口通过网线直连电脑网口。检查所有连接无误后,给N58012V电源适配器供电。



2、指示灯状态:

1) POWER灯:电源指示灯,只要电源连接正常,指示长灯亮。

2) WORK灯Work指示灯,N580工作状态指示灯,只要N580正常工作,指示灯闪亮,如果指示灯长亮或者是长灭,表示N580在不正常工作状态,需要断电重启。

3) 485TX灯N580 RS485发送指示灯,发送数据时会闪亮。

4) 485RX灯N580 RS485接收指示灯,接收数据时会闪亮。



3、电脑设置:

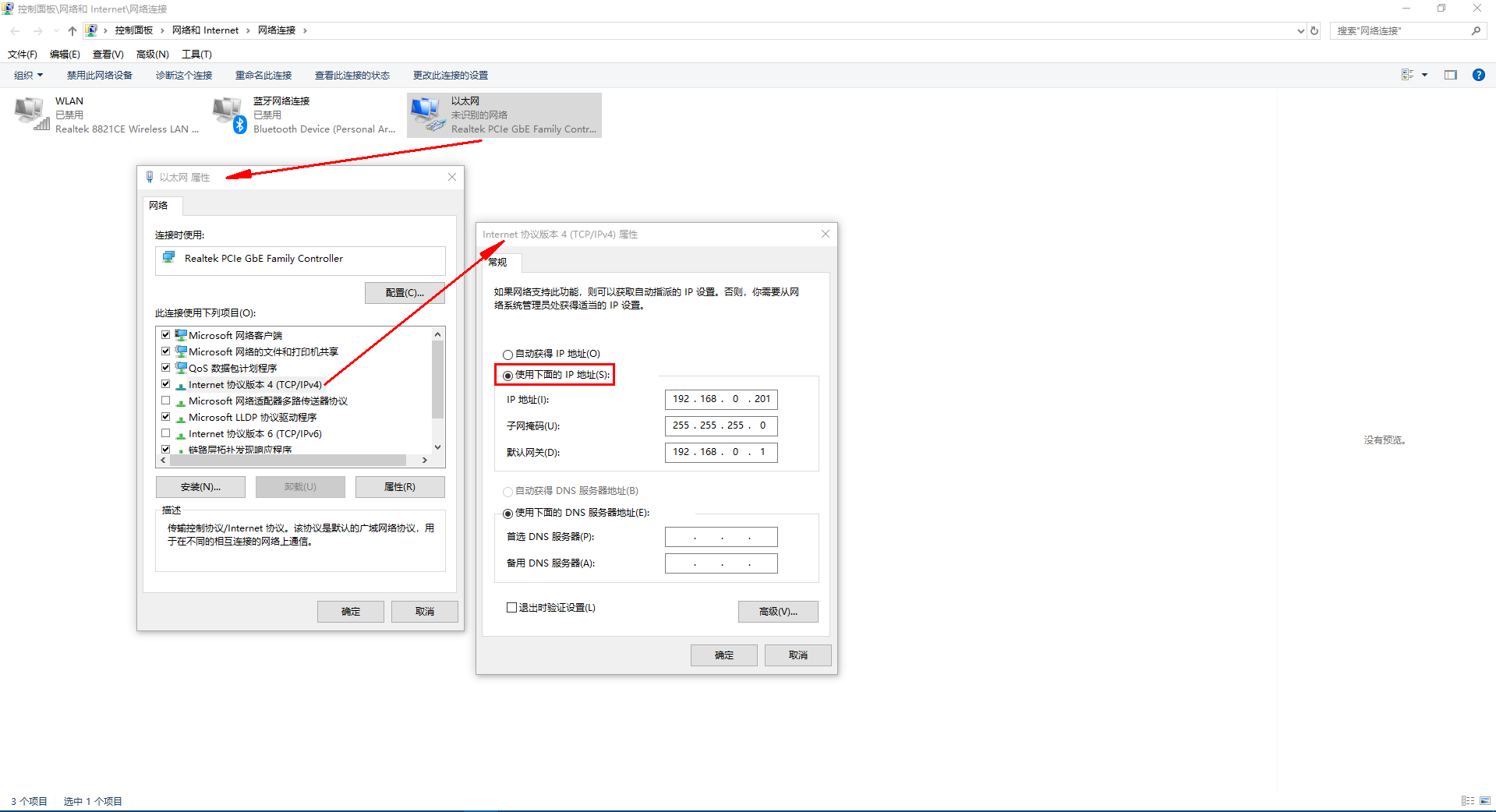

1)电脑本地连接,IP设置和N580 IP同网段,N580默认IP192.168.0.7,网关192.168.1.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.1.1



2)电脑禁用其他网卡



3)电脑关闭防火墙



五、产品参数设置

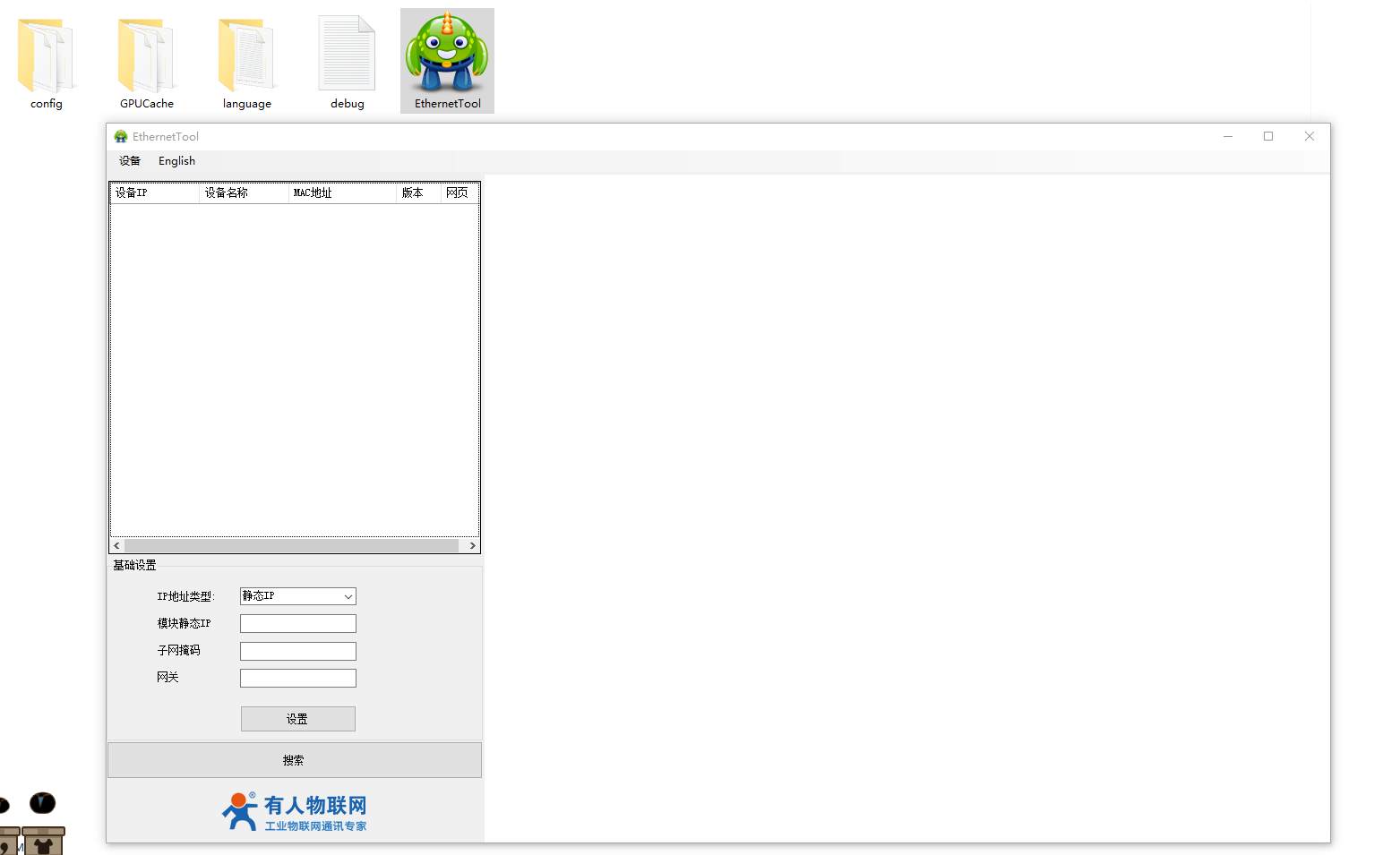

1、下载并打开H7系列配置软件:



2、搜索设备

H7系列配置软件搜索N580设备,单击搜索

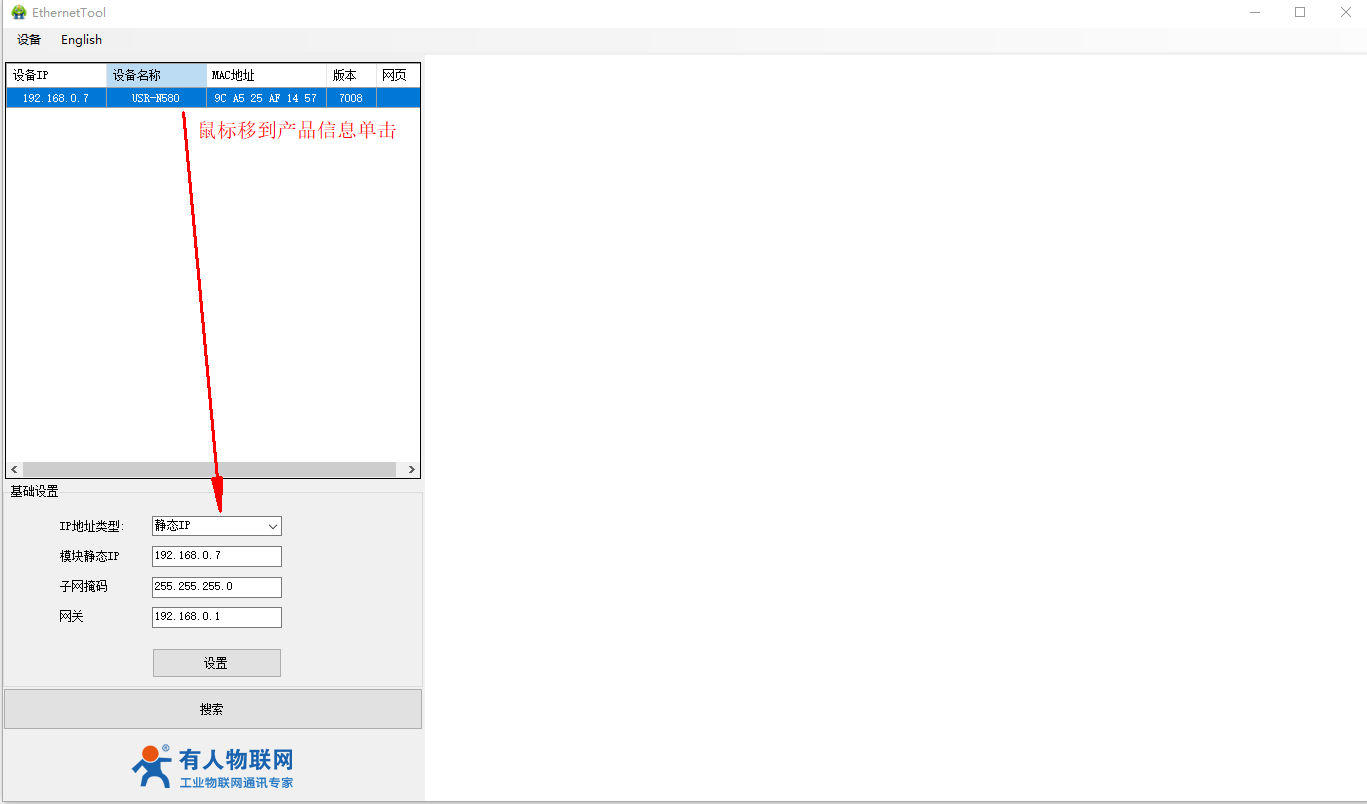

3、单击产品名称显示信息

显示IP 192.168.0.7之后,鼠标单击产品信息,基础设置显示IP类型、IP、子网掩码、网关信息。

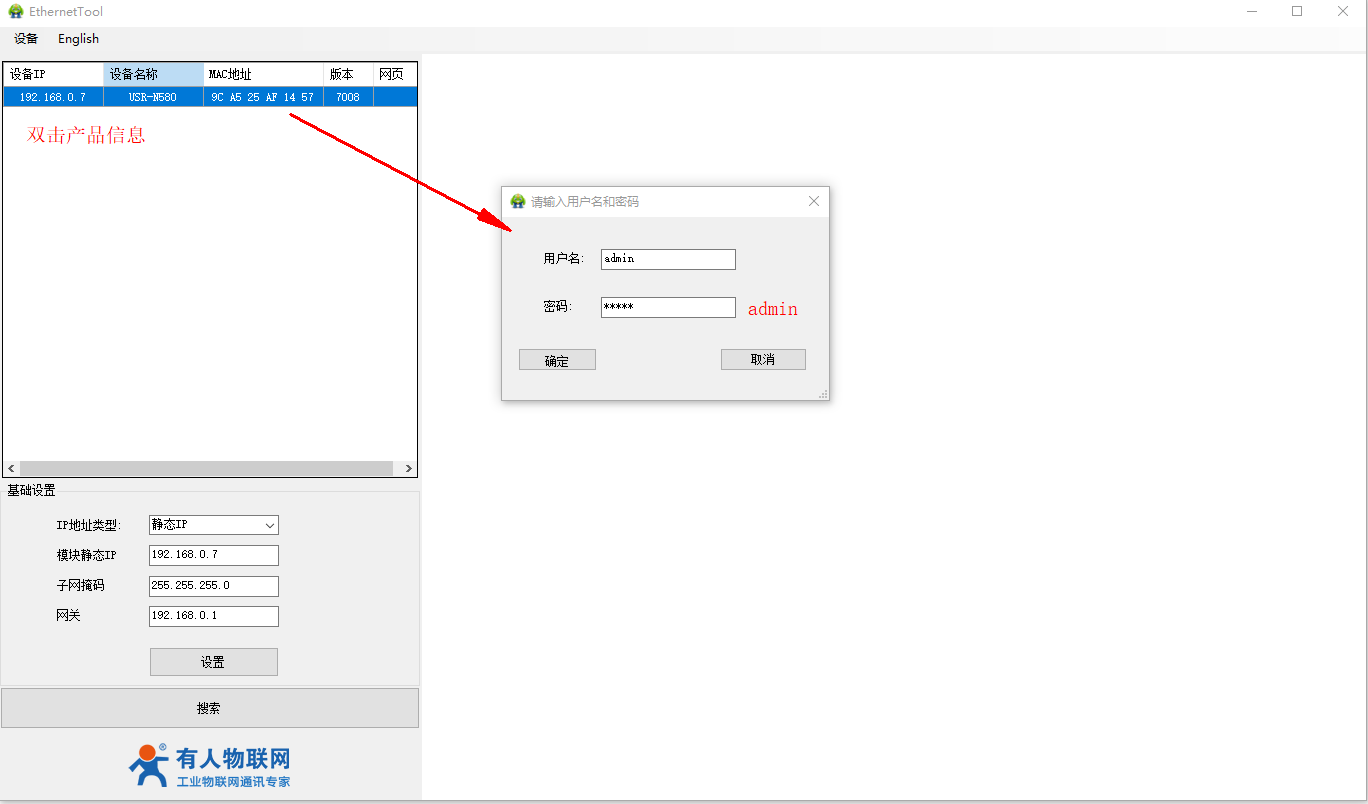

4、双击产品名称显示登录

鼠标双击产品信息,会弹出登录框。用户名和密码都是admin。登录之后,查询参数

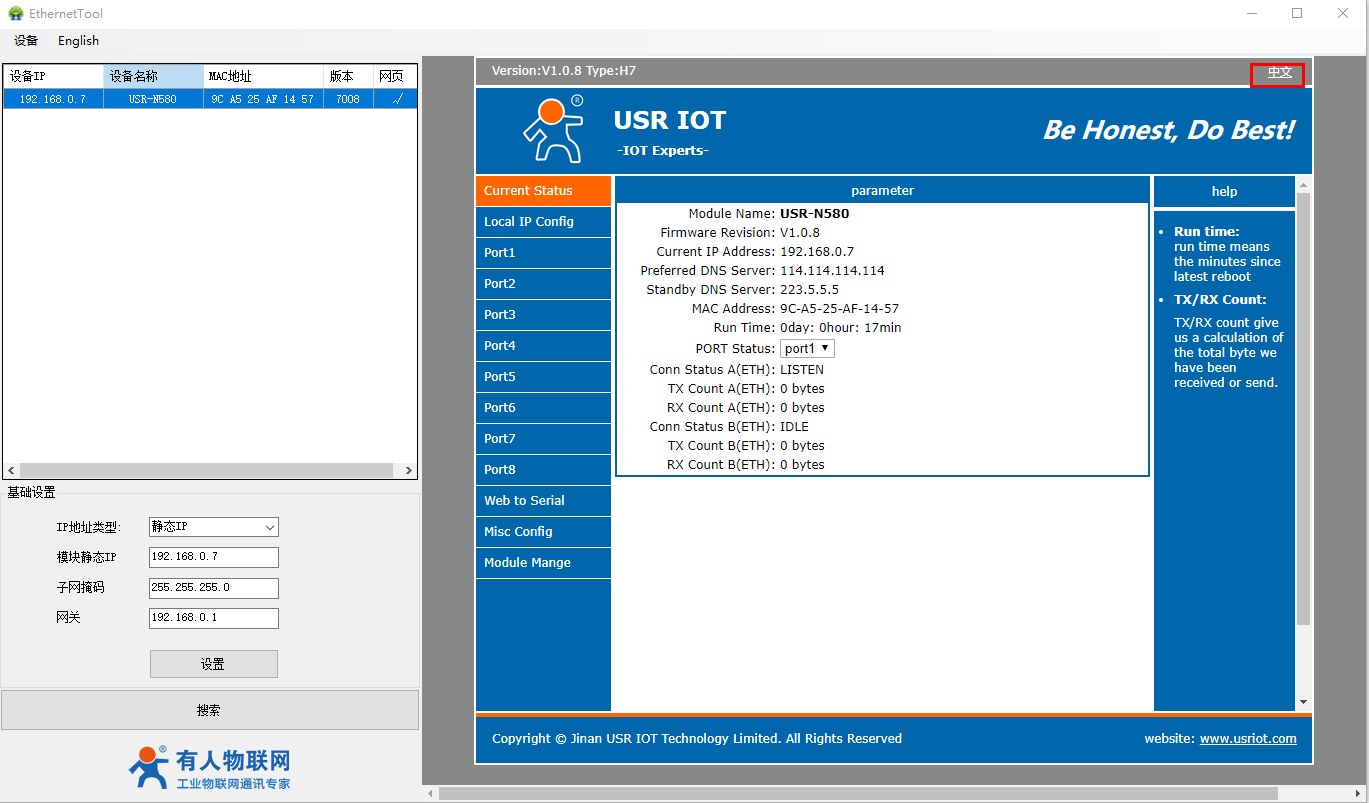

5、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示





6、检查端口1的RS485参数

默认工作方式是TCP server,本地端口号23



7、检查USB-RS485串口线的COM口号

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM3





六、数据调试

1、端口1工作方式TCP server

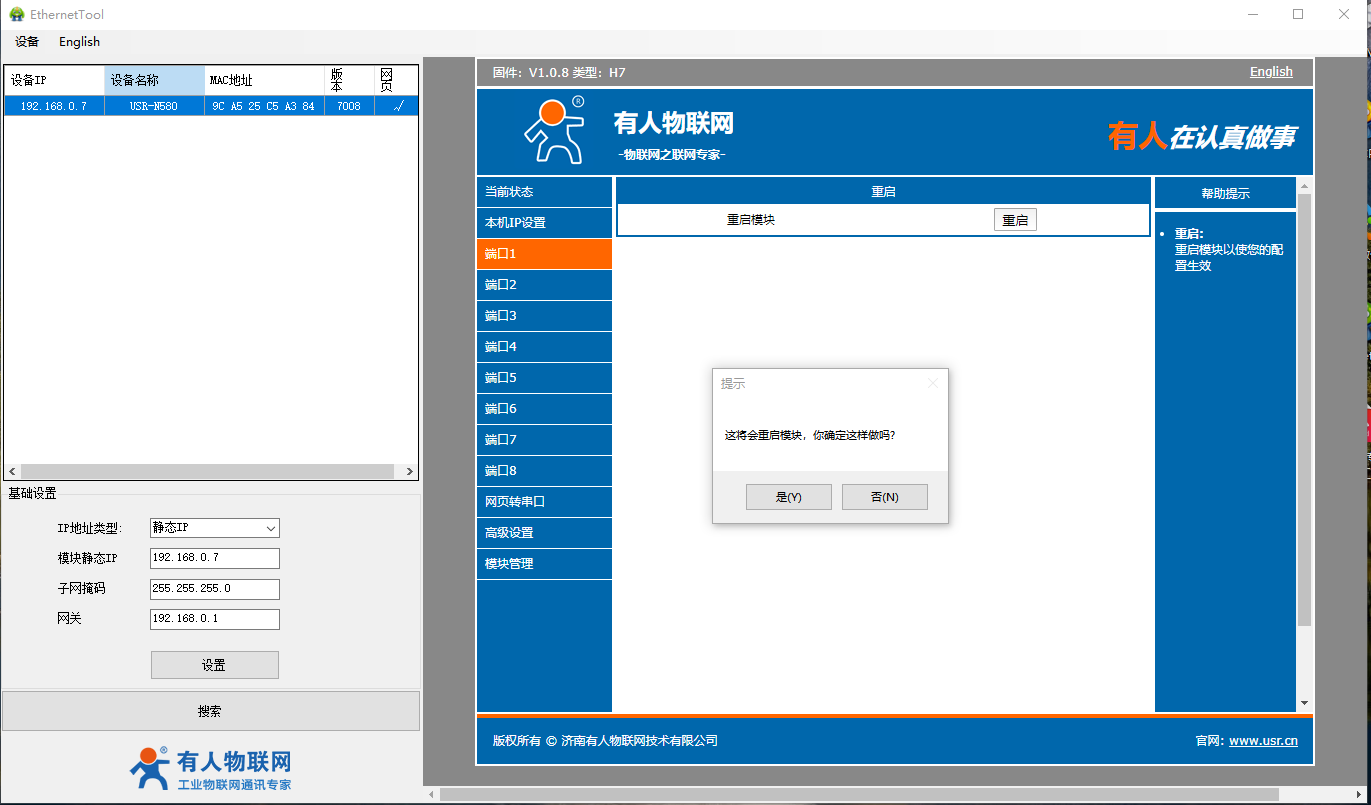

N580 RS485串口做TCP server设置参数,保存重启N580

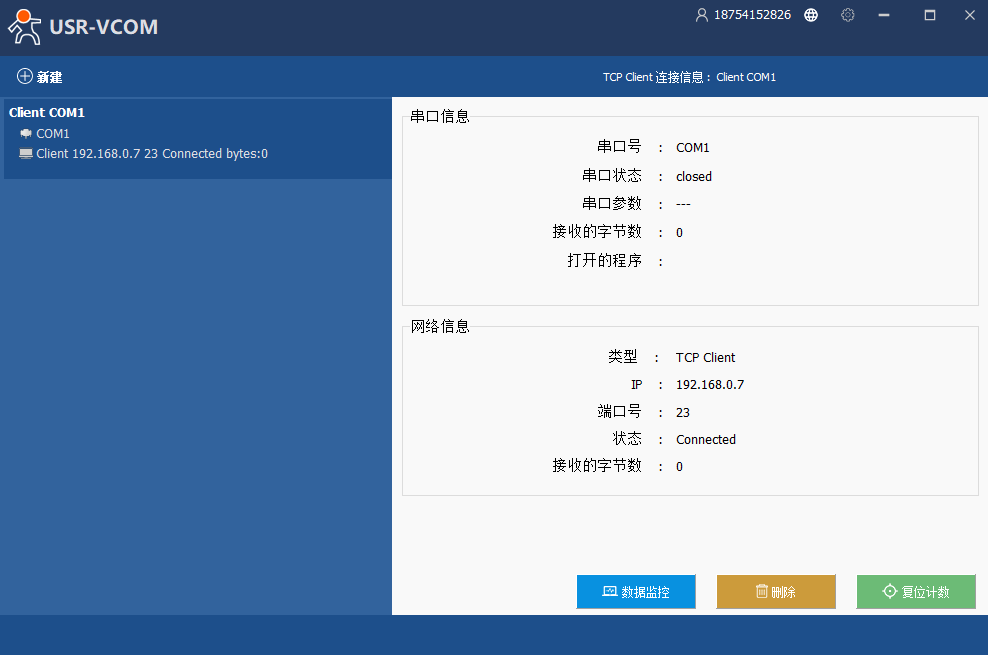

电脑下载的虚拟串口软件,新建TCP-Client-Vircom连接,添加一个虚拟串口COM1。远程IPN580IP,远程端口填N580的端口23









打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

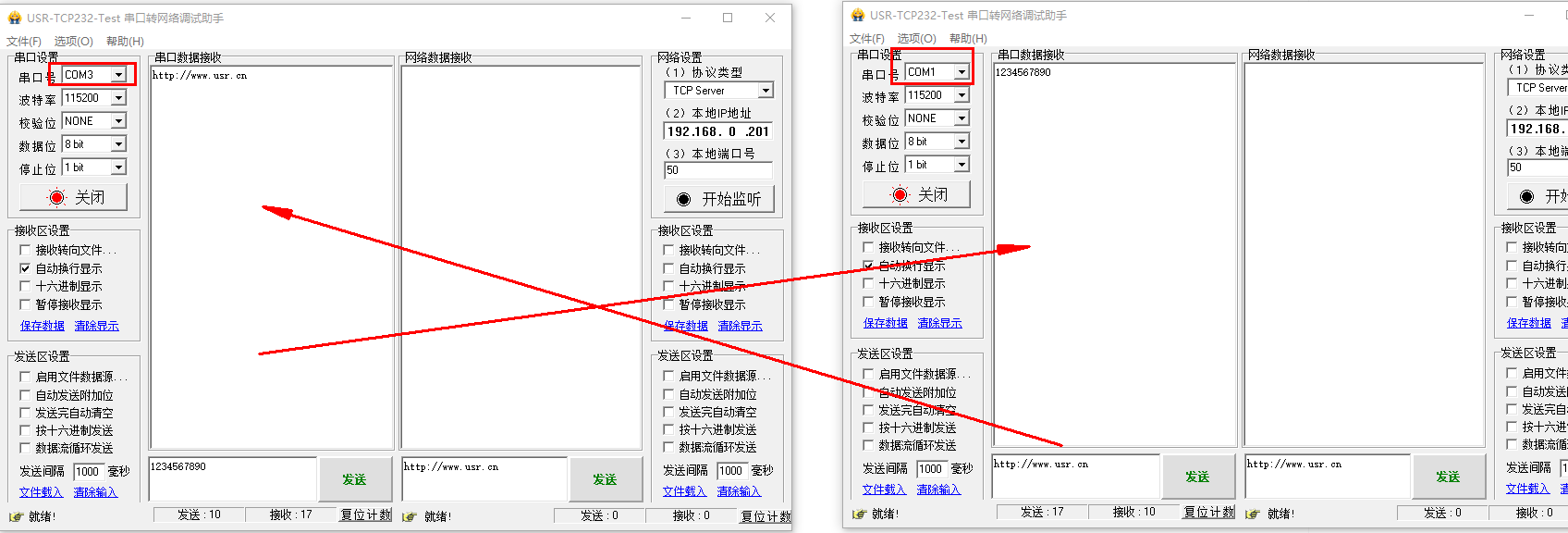

测试两个串口之间的数据传输,就是N580 485串口和虚拟串口之间的数据传输。





2、端口1工作方式TCP client

N580 RS485串口做TCP client设置参数,保存重启N580

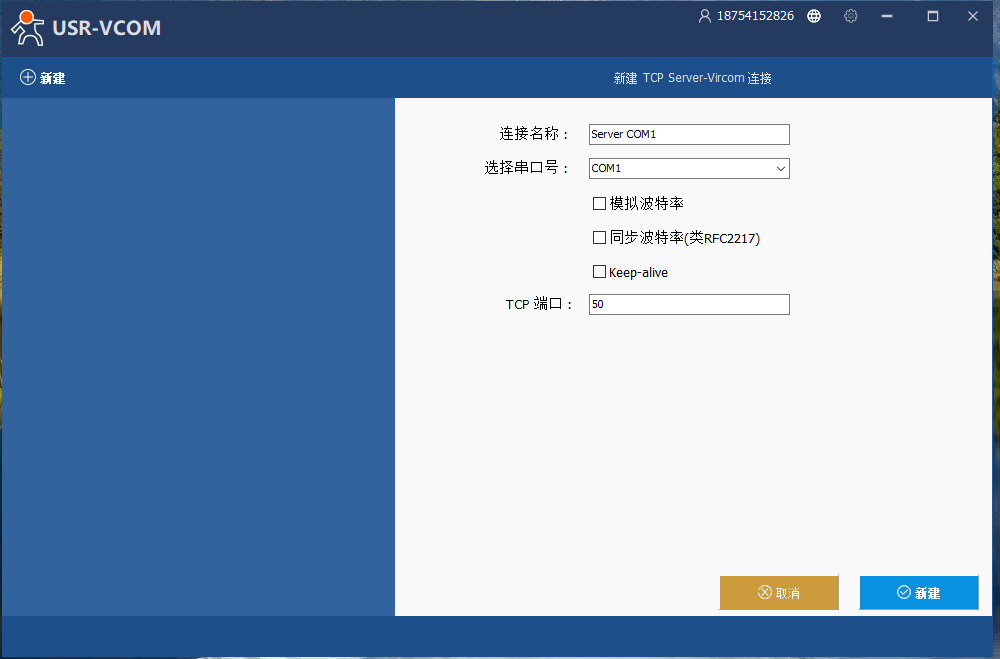

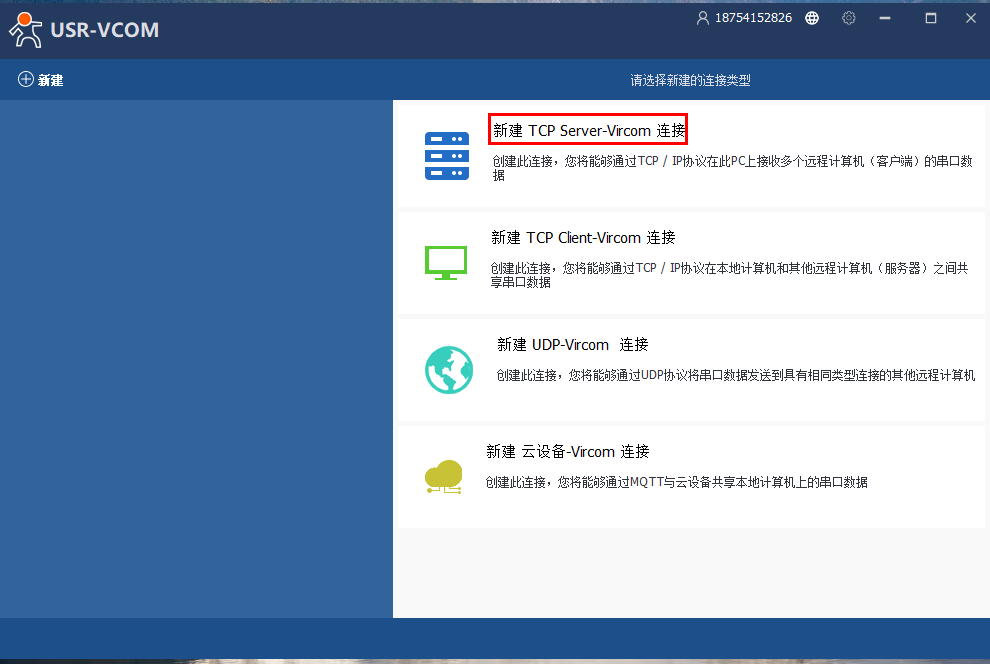

电脑下载的虚拟串口软件,新建TCP-Server-Vircom连接,添加一个虚拟串口COM1。本地端口填50











打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N580 485串口和虚拟串口之间的数据传输。





3、端口1工作方式UDP server

N580 RS485串口做UDP server设置参数,保存重启N580

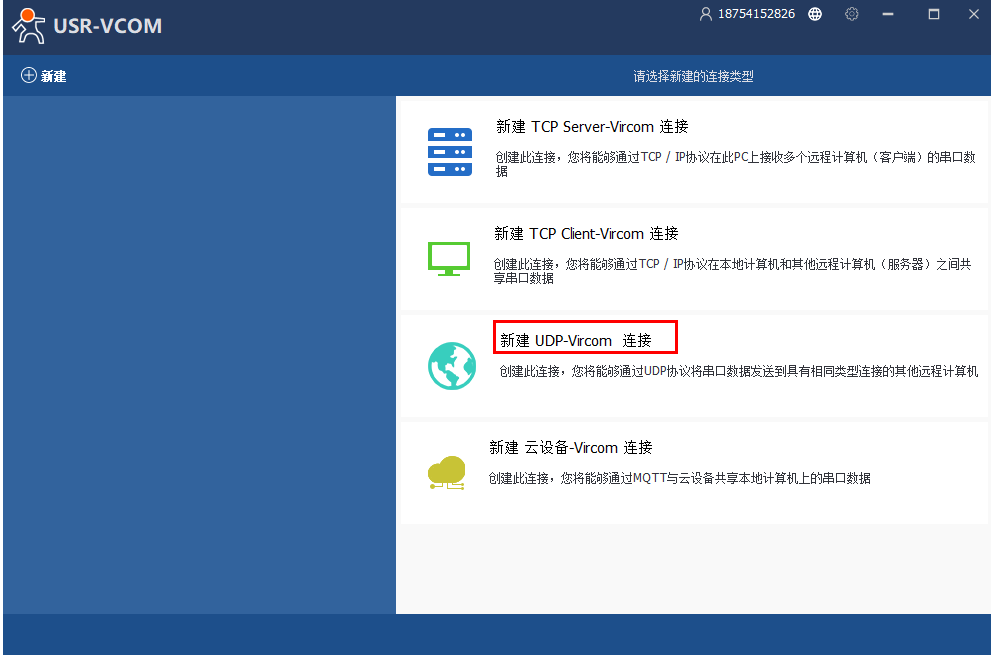

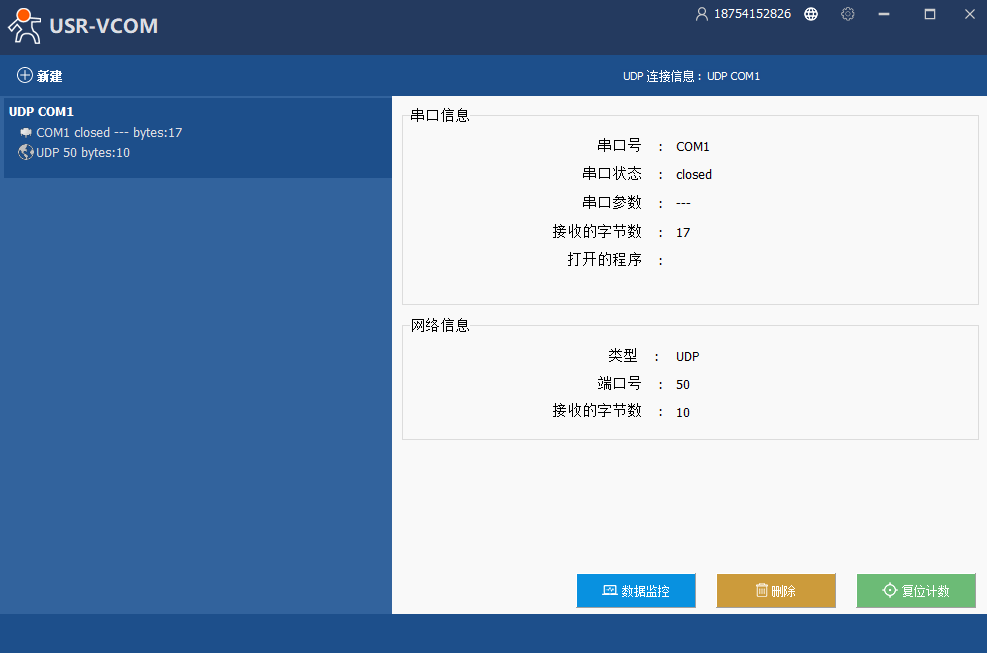

电脑下载的虚拟串口软件,新建UDP-Vircom连接,添加一个虚拟串口COM1。远程IPN580IP,远程端口填N580的端口23。监听端口号填50









打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N580 485串口和虚拟串口之间的数据传输。





4、端口1工作方式UDP client

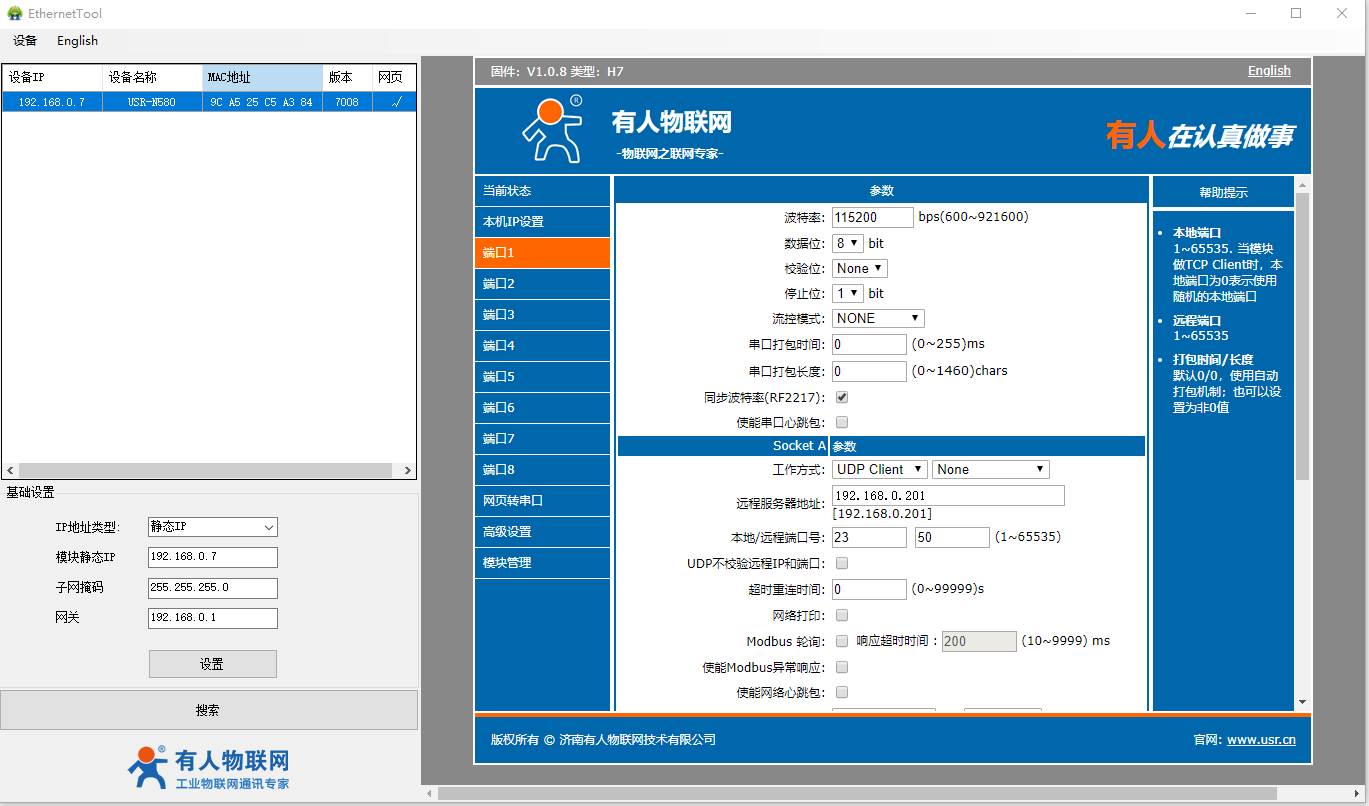

N580 RS485串口做UDP client设置参数,保存重启N580

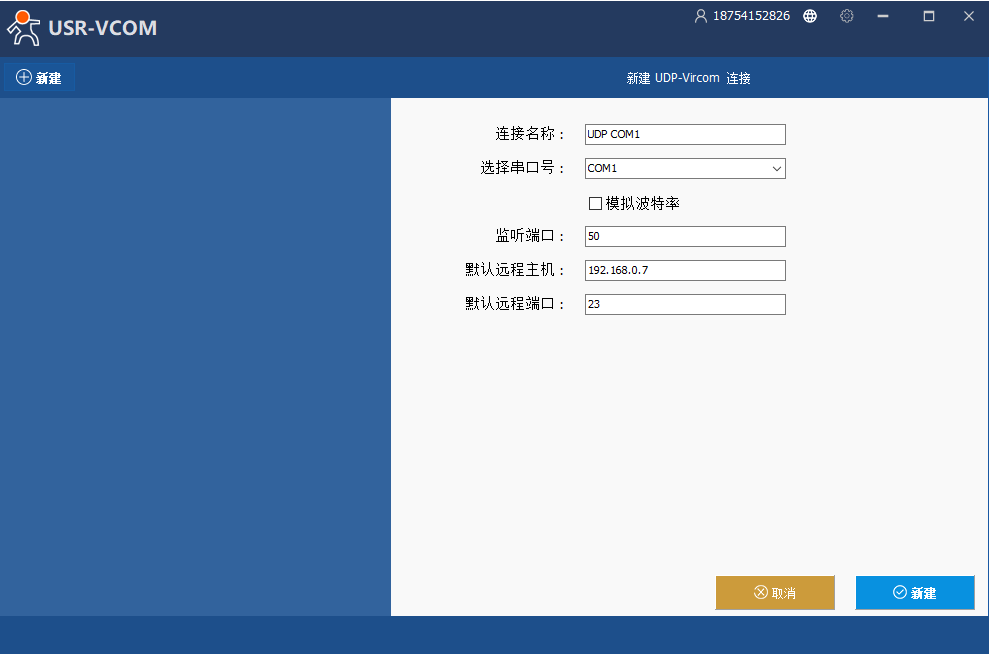

电脑下载的虚拟串口软件,新建UDP-Vircom连接,添加一个虚拟串口COM1。远程IPN580IP,远程端口填N580的端口23。监听端口号填50











打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N580 485串口和虚拟串口之间的数据传输。
