USR-N520-H7-6(二期)连接远程服务器设置案例
2022-08-31


USR-N520-H7-6(二期)连接远程服务器设置案例

一、 所需资料

1 说明书https://www.usr.cn/Download/1159.html

2 设置软件https://www.usr.cn/Download/383.html

3 串口调试助手:http://www.usr.cn/Product/78.html

二、准备工作

N520(边缘计算版本)  数量一台

远程服务器 数量一台

USB转485串口线 数量一个

电源适配器  数量一个

三、设备连接

N520串口通过串口转USB线与PC相连接,通过网线将 N520的网口 和PC 的网口相连接,后面设置完成后通过网线将N520的网口接到路由器LAN口上面,给设备供网。检测硬件连接无错误后,接入我们配送的电源适配器,给 N520 供电。

四、设置步骤

(一)服务器准备

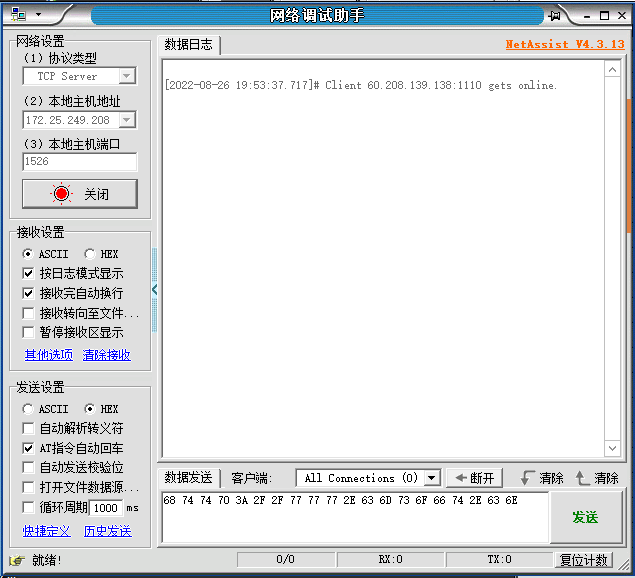

先在服务器端打开一个网络调试助手,设置成TCP server及本地端口号(这里设置成1526),点击打开。

注意:服务器必须有公网IP地址或者是域名,不能是局域网的IP地址,否则N520是无法在互联网中找到服务器的。
配置N520

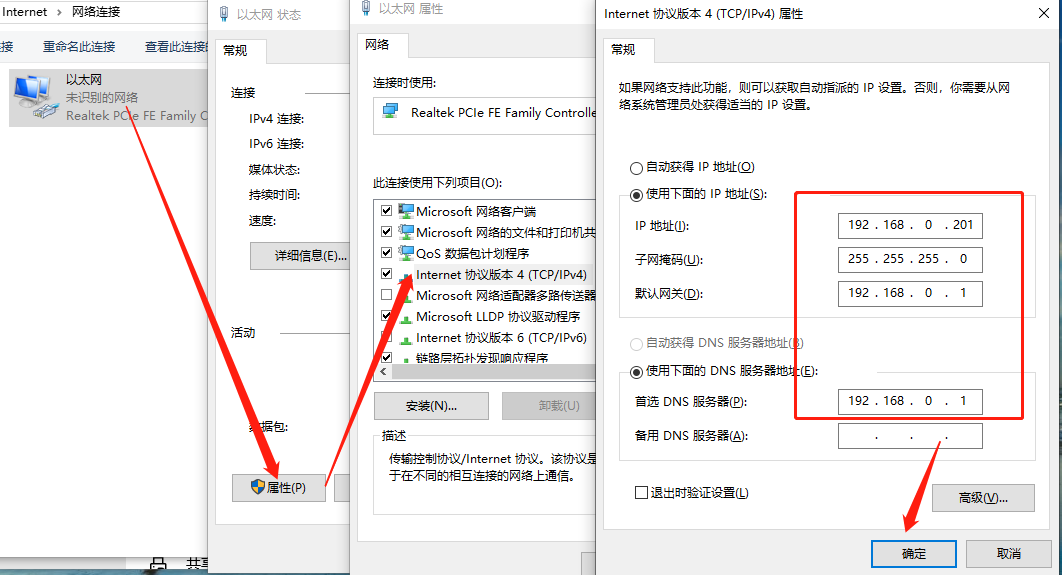

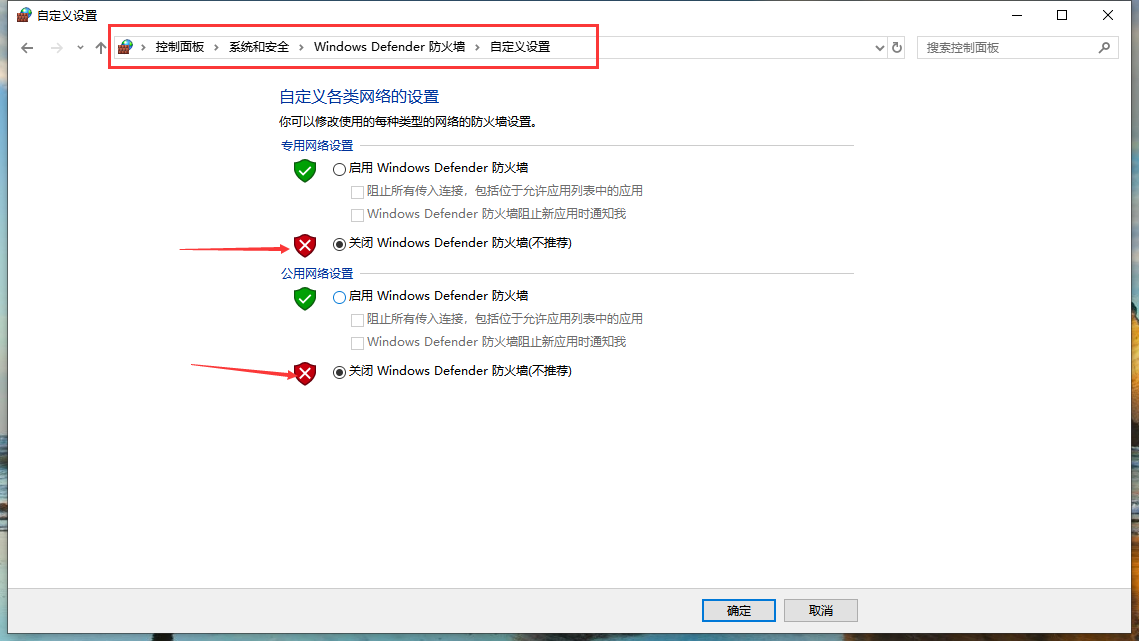

1)关闭防火墙:按路径:控制面板——>网络和Internet——>网络和共享中心到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

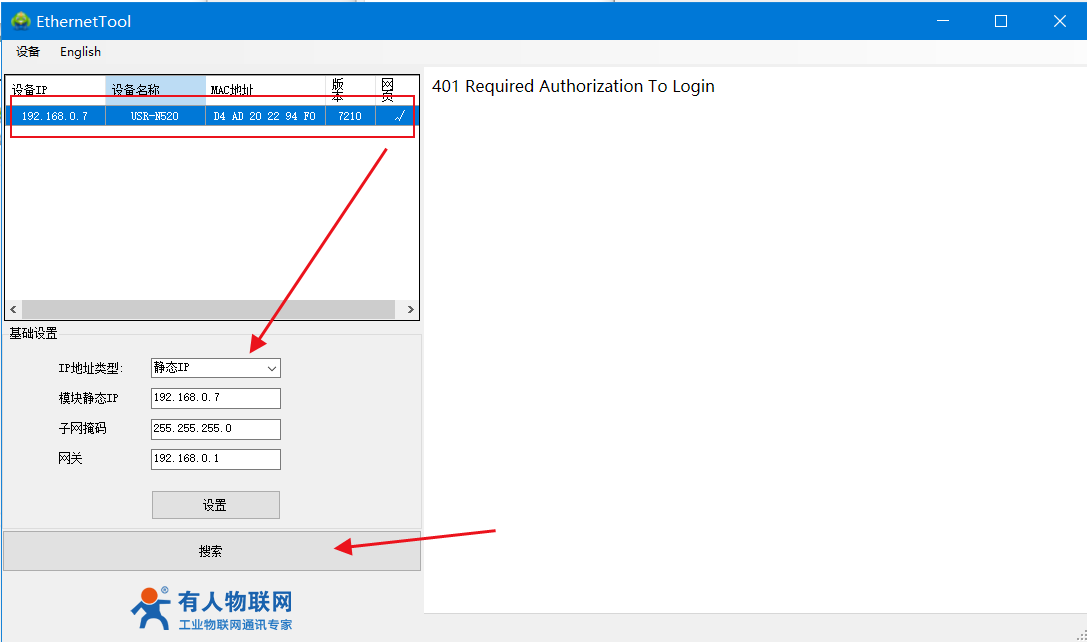

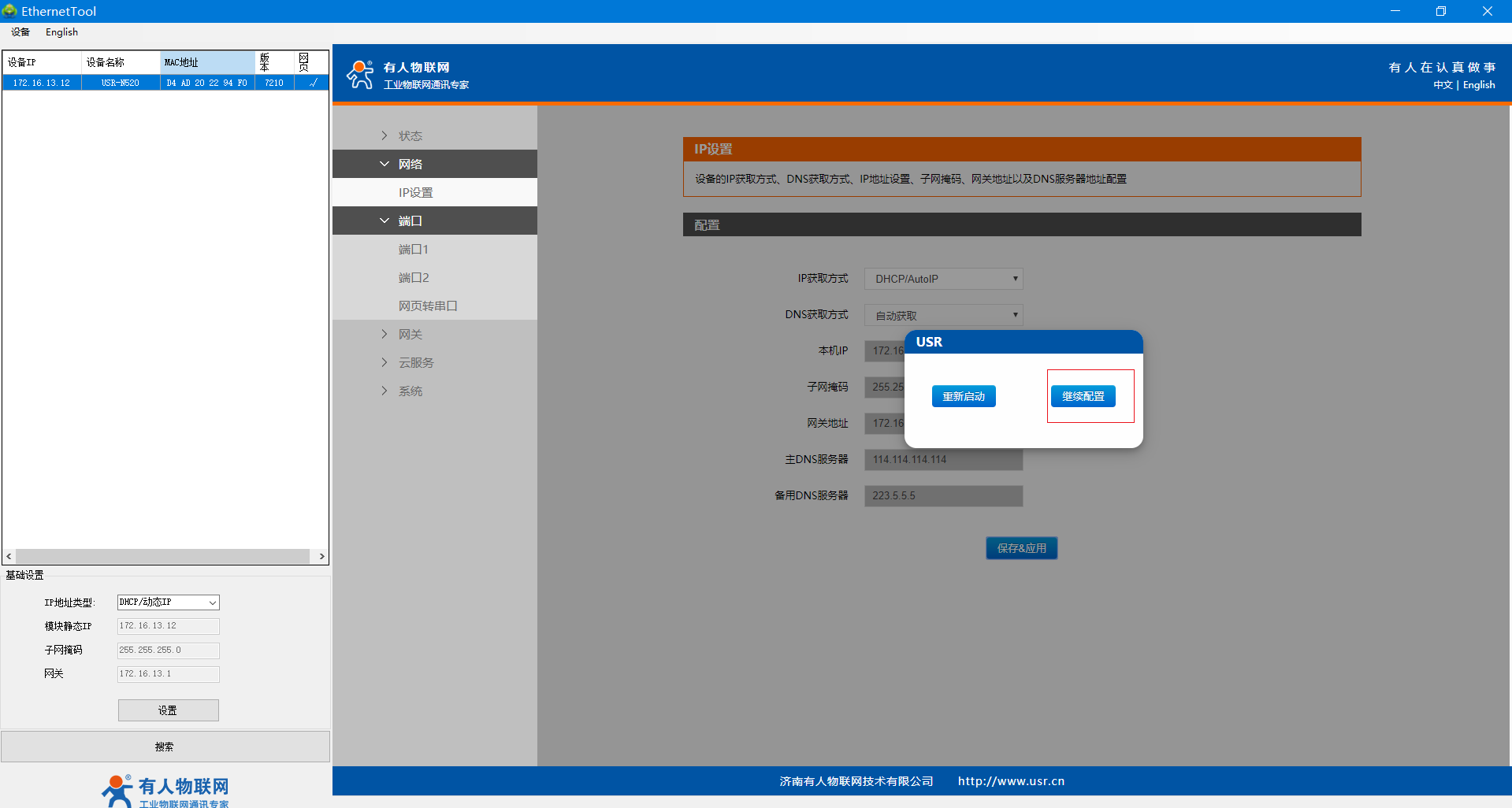

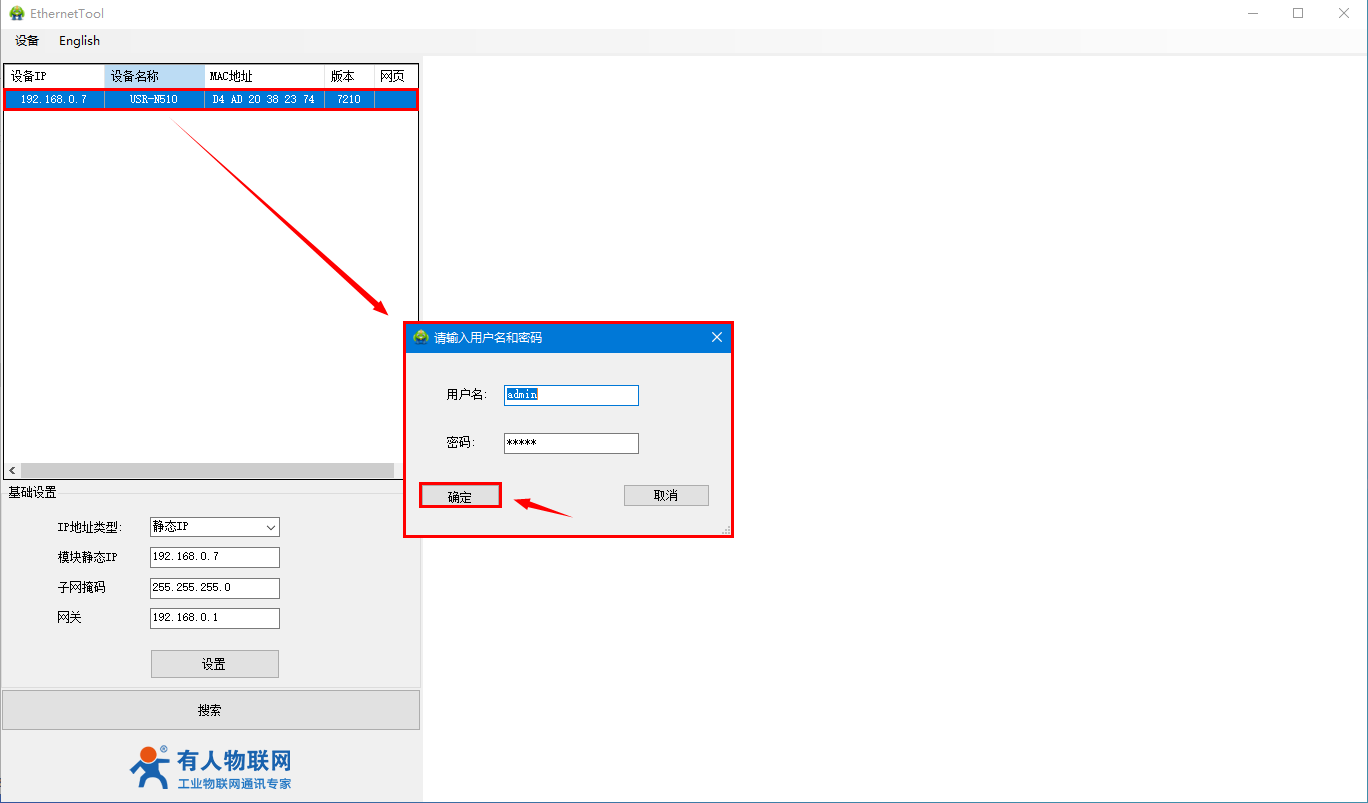

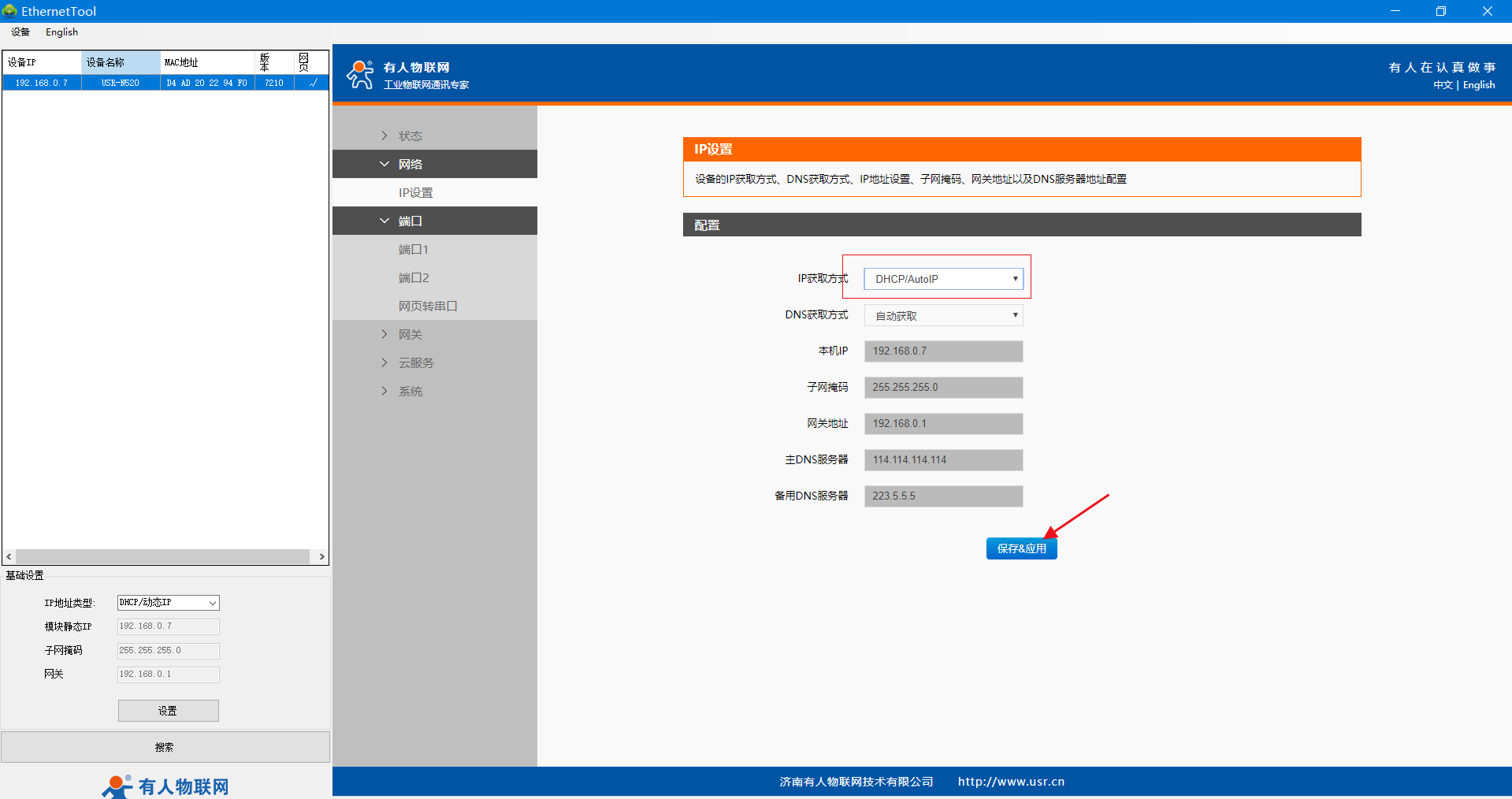

3、打开H7设置软件,点击搜索设备,点击选中,可以看到IP地址为静态IP。4更改IP地址类型为DHCP/动态IP,点击基础设置保存,设备重启使参数生效。

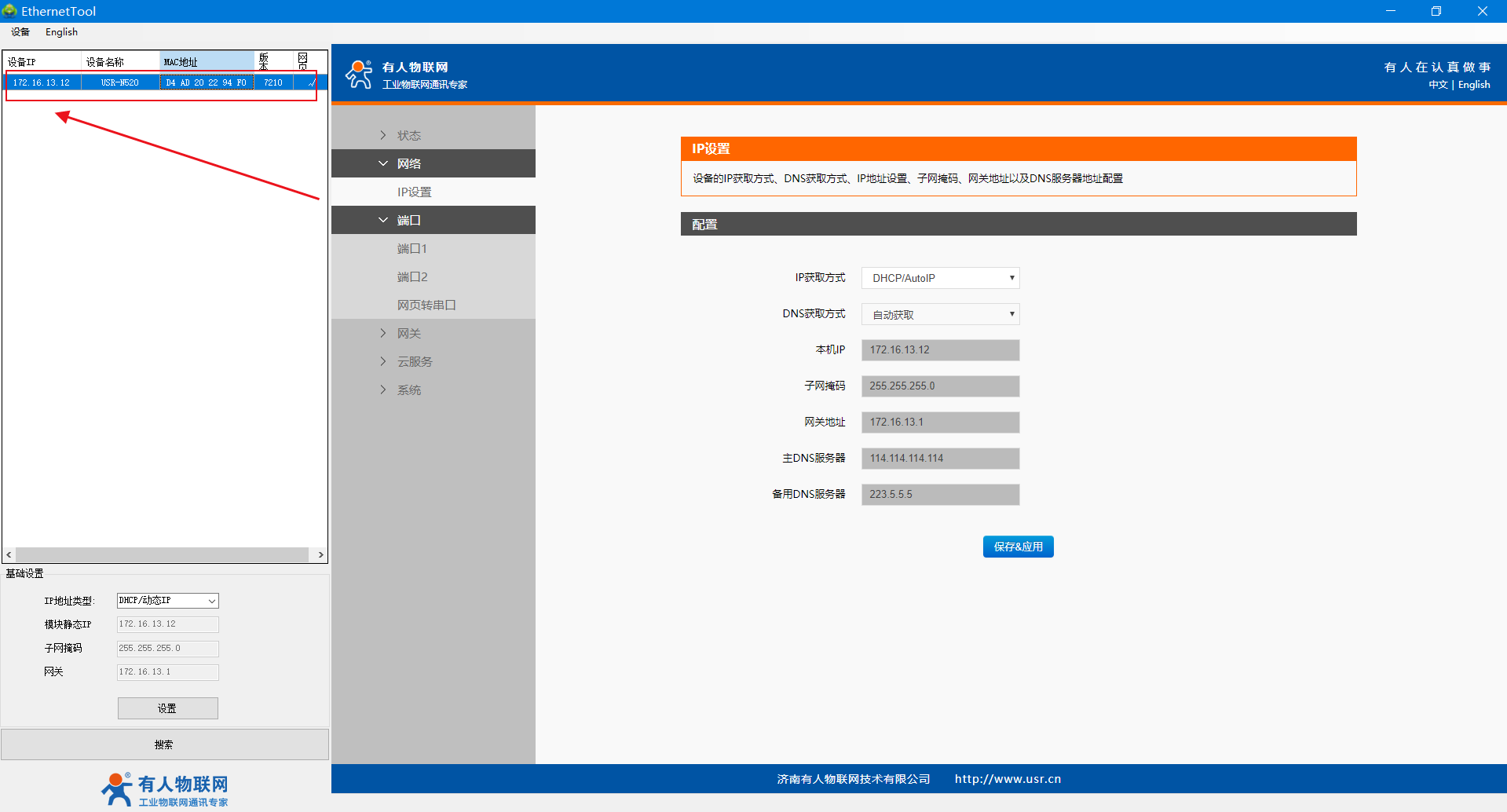

5、网线直连N520的网口和路由器的LAN口,保证N510正常上网,电脑连接路由器的WiFi,电脑和路由器同一网段,设置软件重新搜索设备,可看到路由器分配给N510的IP。

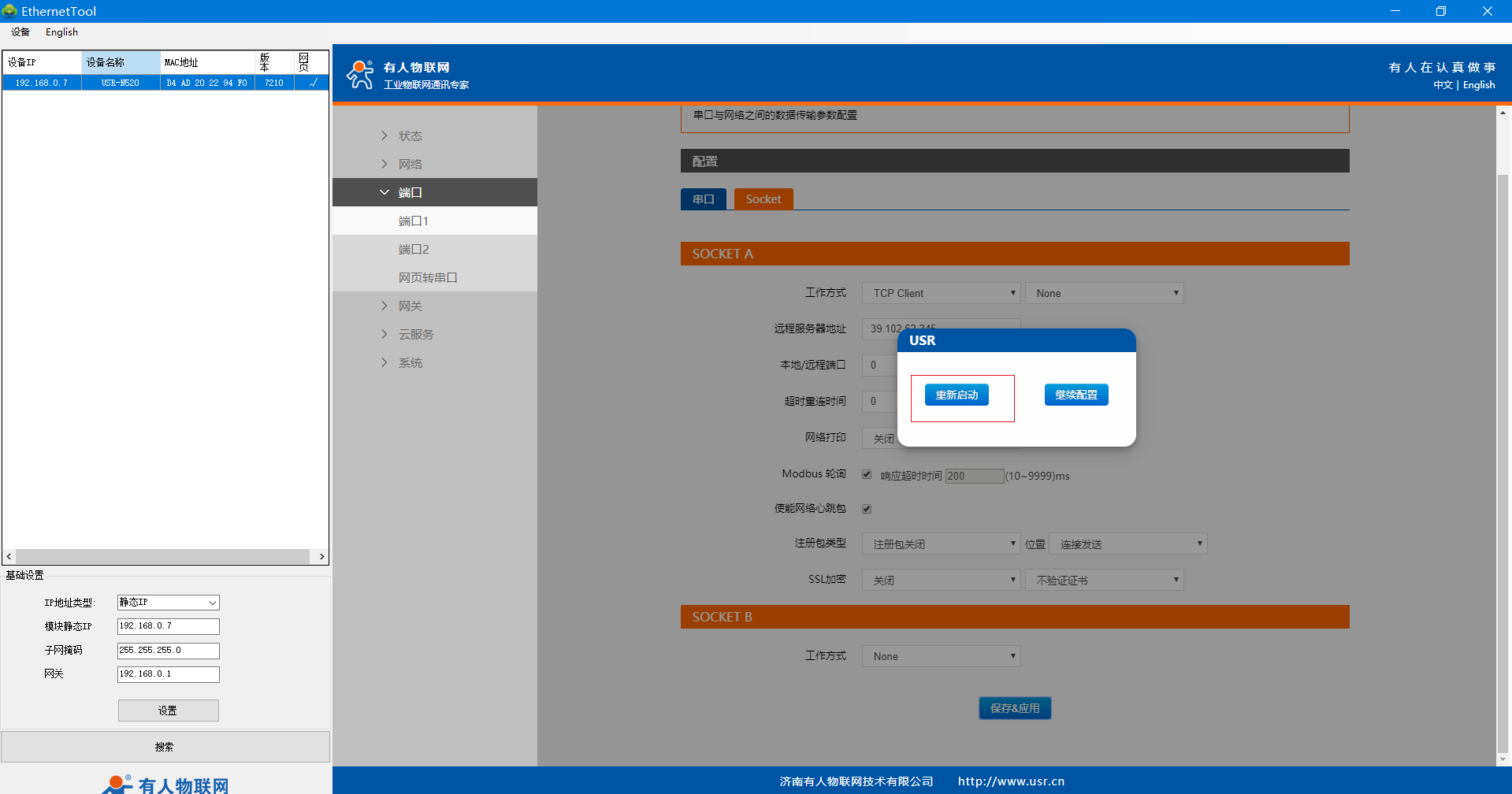

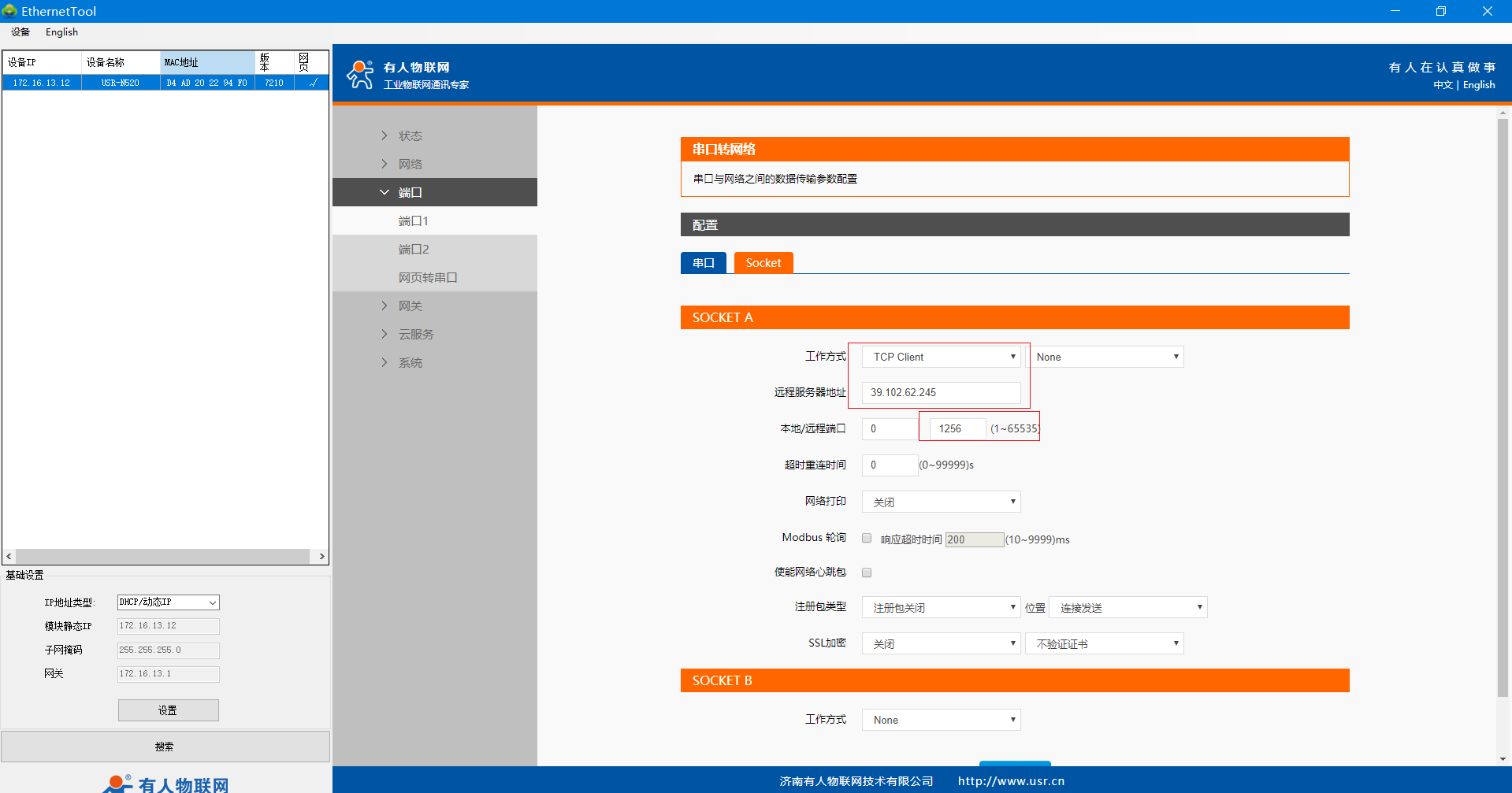

6. 设置端口的工作方式选择TCP Client,目标IP:39.102.62.245(客户想要连接的服务器的IP地址),远程端口号:55555(根据客户的服务器地址填写),设置完成后点击端口1设置保存参数,设备重启使参数生效。

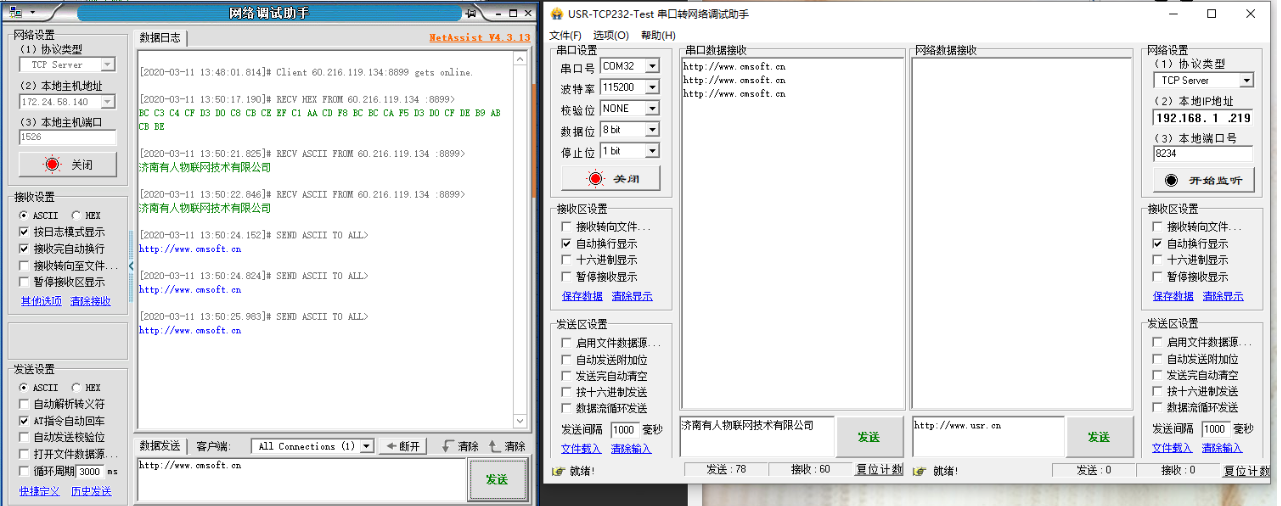

7打开串口,串口参数和N520的串口参数保持一致,网络端点击链接,如下图有连接对象显示,网络端和串口端互发数据测试。
