USR-DR504 串口AT指令基本测试案例
2020-04-02


一、说明



1、基础资料



DR504软件设计手册

DR504说明书下载地址

DR504设置软件下载地址

虚拟串口下载地址

串口调试助手下载地址



2、数据流向



二、具体步骤如下



若客户在设计的过程中不想采用这种繁琐的方式配置DTU的话,可以采用串口AT指令的方式对DTU进行设置,串口AT指令发送时上电后无需进入配置状态这个步骤,在正常通信的情况下,可直接发送指令。串口AT指令格式:命令密码+AT指令的方式。

DR504默认串口参数:波特率115200,起始位1位,停止位1位,数据位8位,无校验,无流控。



注:命令密码出厂默认是usr.cn该密码可以使用AT指令AT+CMDPW来进行查询和修改,命令密码最长支持10个字节的长度,修改生效之后若再次使用串口AT指令时。命令密码需要写修改之后的密码。

1、查询DR504的固版本:usr.cnAT+VER,发送时使用enter换行之后再发送。

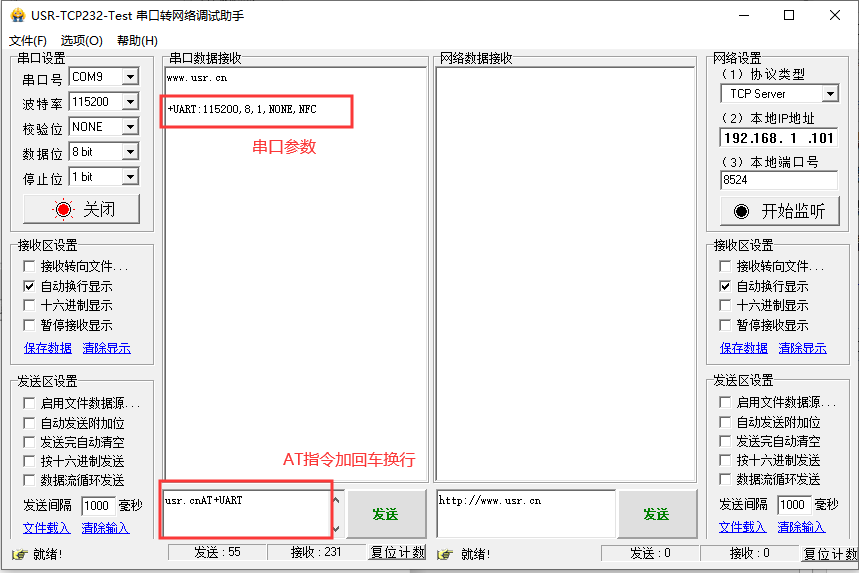

2、查询DR504的串口参数





3、修改串口参数

使用修改串口参数指令修改波特率为9600

usr.cnAT+UART=9600,8,1,NONE,NFC,修改成功之后模块会返回ok





4、使用设备重启指令使刚才修改的波特率生效。(没有这一条指令不会参数修改生效)

usr.cnAT+Z

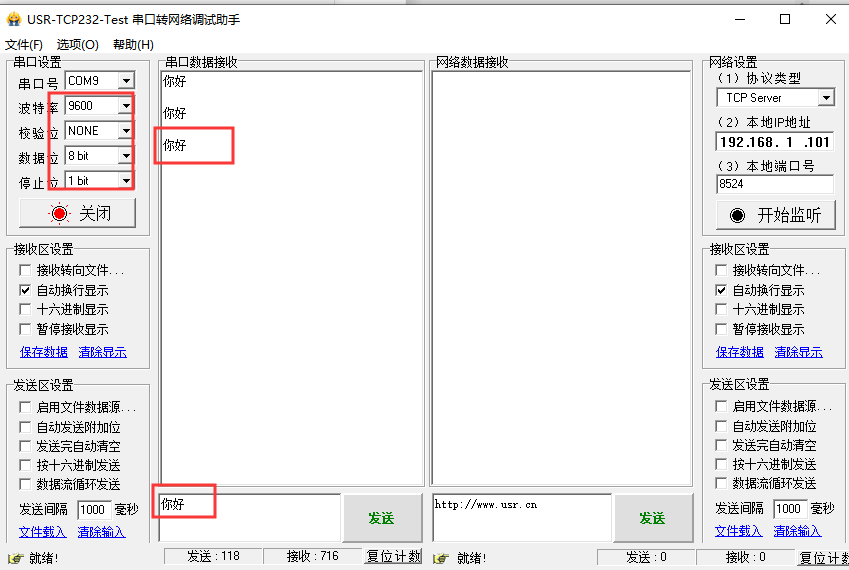

5、生效之后,DTU会重启,此时,将串口助手串口波特率修改为9600,然后重新打开串口,我们任意发送指令与DTU通信,可以进行正常通信。





DR504测试案例:

DR504基本测试案例http://www.usr.cn/Faq/582.html

DR504连接远程服务器案例:http://www.usr.cn/Faq/646.html
