USR-DR302 配置类 RFC2217 自动波特率功能
2020-04-13


一、实现的功能:实现和变串口参数(波特率、数据位、校验位等)的设备通讯。

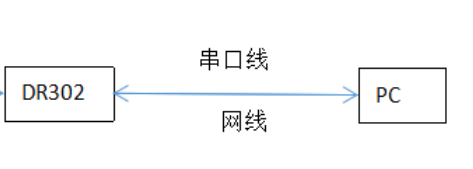

二、实物接线

三、要下载的软件

说明书:http://www.usr.cn/Down/USR-DR302_V1.0.2.pdf

软件设计手册:http://www.usr.cn/Down/USR-DR302_software_V1.0.2.pdf

设置软件:http://www.usr.cn/Download/257.html

串口调试助手:http://www.usr.cn/Download/27.html

四、设备默认参数

项目

内容

用户名

admin

密码

admin

IP地址

192.168.0.7

子网掩码

255.255.255.0

默认网关

192.168.0.1

默认的工作模式

TCP Client

默认目标端口

8234

默认本地端口

0

默认目标IP

192.168.0.201

串口波特率

115200

串口参数

None/8/1

五、测试

1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。



2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

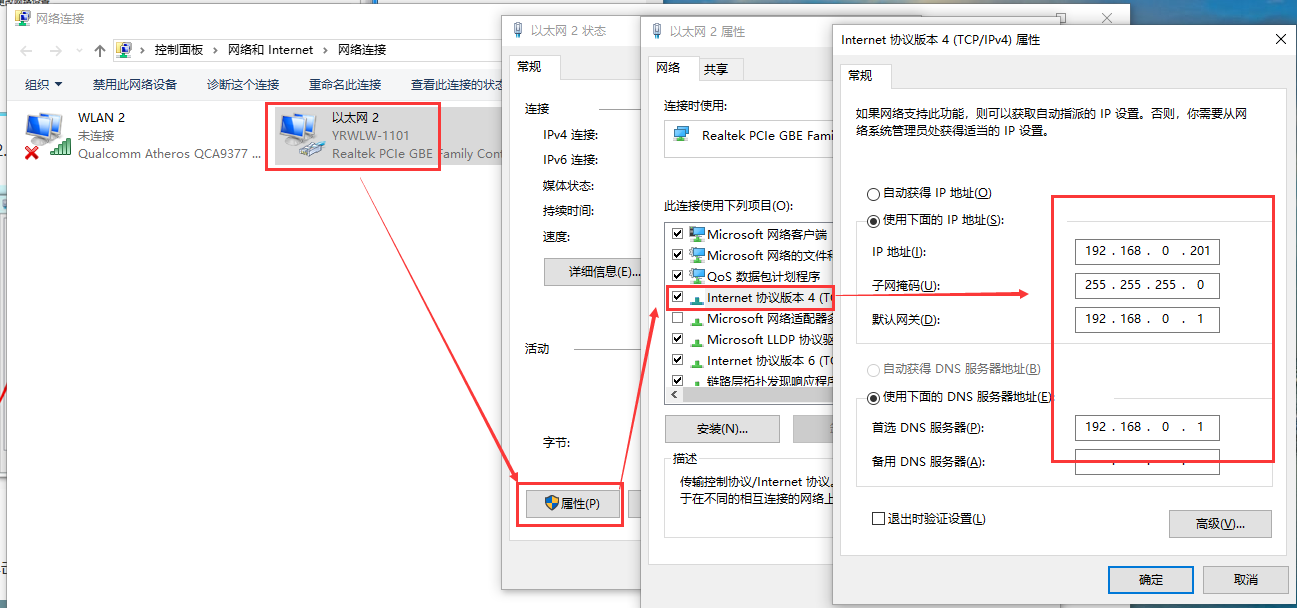

3、给电脑设置静态IP,设置成302默认目标IP:192.168.0.201

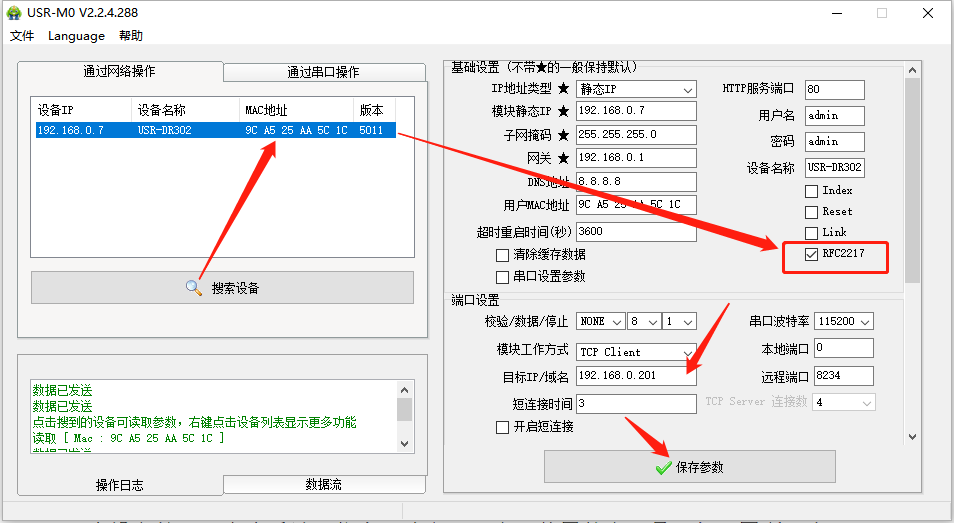

4、打开设置软件

点击“搜索设备”当搜索列表中出现302的设备后,单击搜索到的设备,查看其配置信息,勾选RFC2217,工作方式:TCP Client,目标IP:92.168.0.201,远程端口8234。设置完成后点击保存参数。

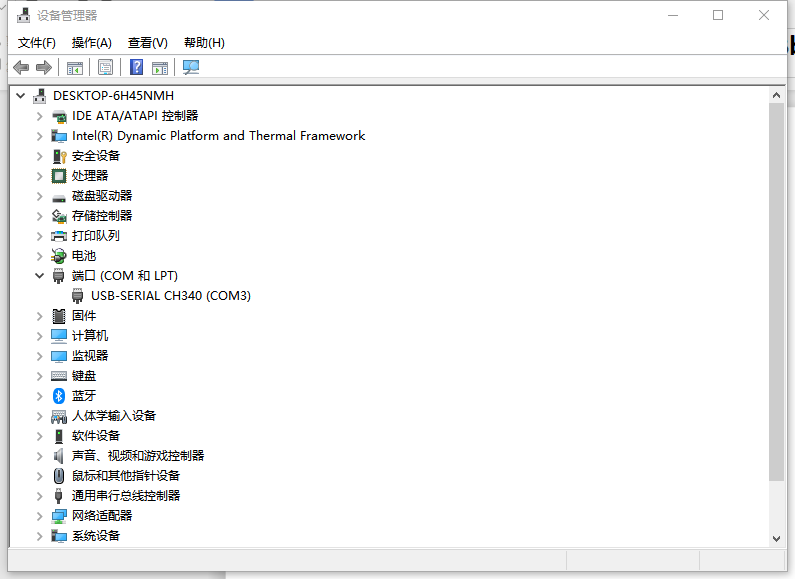

5、在设备管理器中查看端口信息,确定302串口使用的串口号,如下图所示电脑端口号为COM3。

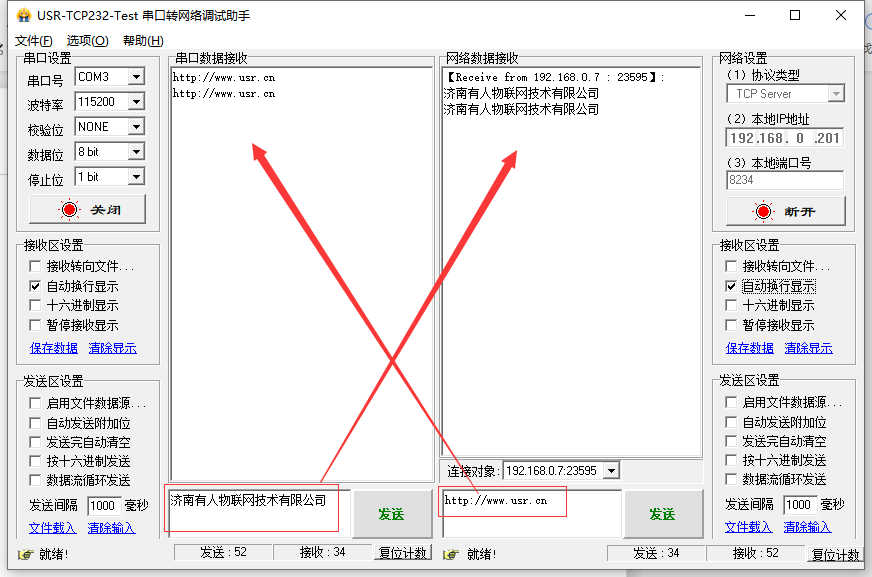

6、打开USR_TCP232_TEST软件

串口端设置:选择正确的串口以及串口参数。将软件串口设置中的串口号配置为COM3。

网络端设置:由于设备默认协议类型为TCP Client,所以电脑端连接设备需要设置为TCP server。服务器IP设置为电脑IP:192.168.0.201。端口号设置为302默认参数中的“远程端口”:8234。

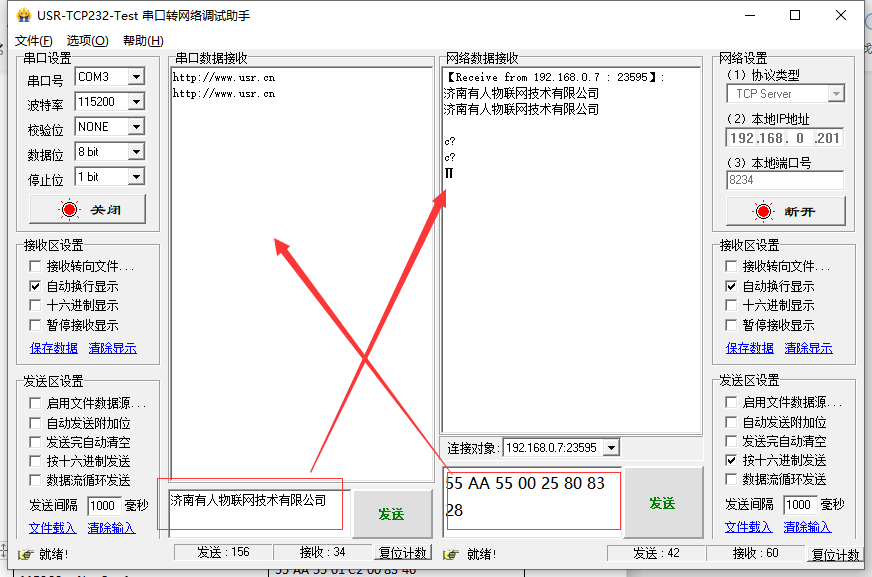

7、RFC2217自适应波特率功能测试

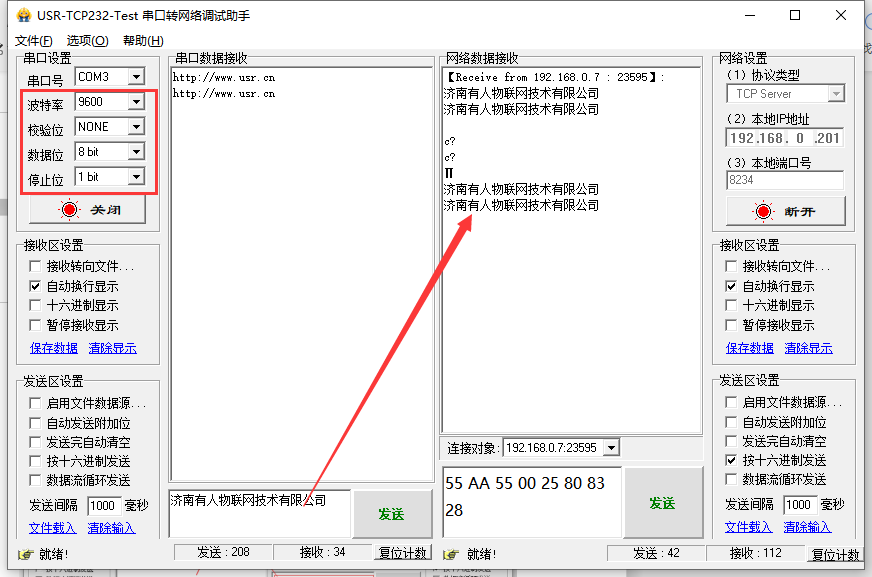

将模块串口参数修改为9600、NONE、8、1,需要网络端按十六进制下发55 AA 55 00 25 80 83 28,发送完成后,软件打开串口需要修改为9600、NONE、8、1, 不然数据会显示为乱码。

注意:本命令所作的修改立即生效,不需要重启,当次有效,不会保存,断电丢失。





RFC2217参数举例:

115200N81

55 AA 55 01 C2 00 83 46

115200ODD81

55 AA 55 01 C2 00 8B 4E

115200EVEN81

55 AA 55 01 C2 00 9B 5E

115200N71

55 AA 55 01 C2 00 82 45

115200N61

55 AA 55 01 C2 00 81 44

115200N51

55 AA 55 01 C2 00 80 43

115200N82

55 AA 55 01 C2 00 87 4A

38400N81

55 AA 55 00 E1 00 83 64

19200N81

55 AA 55 00 4B 00 83 CE

57600N81

55 AA 55 00 E1 00 83 64

14400N81

55 AA 55 00 38 40 83 FB

9600N81

55 AA 55 00 25 80 83 28

4800N81

55 AA 55 00 12 C0 83 55

2400N81

55 AA 55 00 09 60 83 EC

1200N81

55 AA 55 00 04 B0 83 37

600N81

55 AA 55 00 02 58 83 DD

230400N81

55 AA 55 03 84 00 83 OA

460800N81

55 AA 55 07 08 00 83 92



DR302基本测试案例:http://www.usr.cn/Faq/641.html
