USR-CANET200 CAN1和CAN2通讯调试步骤
2020-09-07
连接框图
一、调试方法准备工作：
USR-CANET200使用直流电源12V供电。
CAN1和CAN2之间，L接L，H接H
拨码开关都朝下是内置匹配电阻。
CANET200网口用网线连接电脑网口，电脑IP和USR-CANET200的IP设置同一网段。
二、参数设置：
USR-CANET200网口用网线连接电脑网口，电脑IP和USR-CANET200的IP设置同一网段。USR-CANET200默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.201，子网掩码 255.255.255.0，网关192.168.0.1。

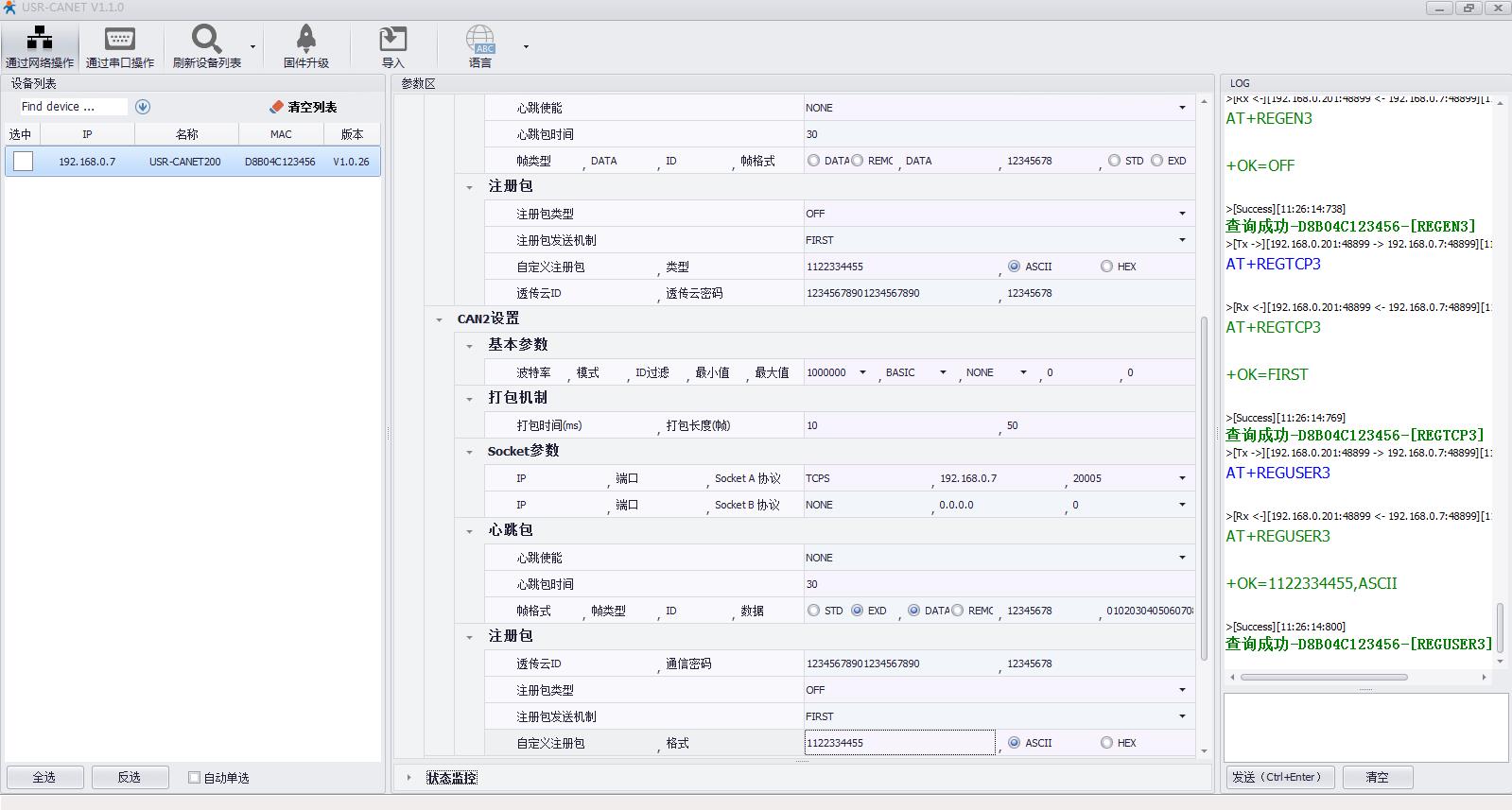

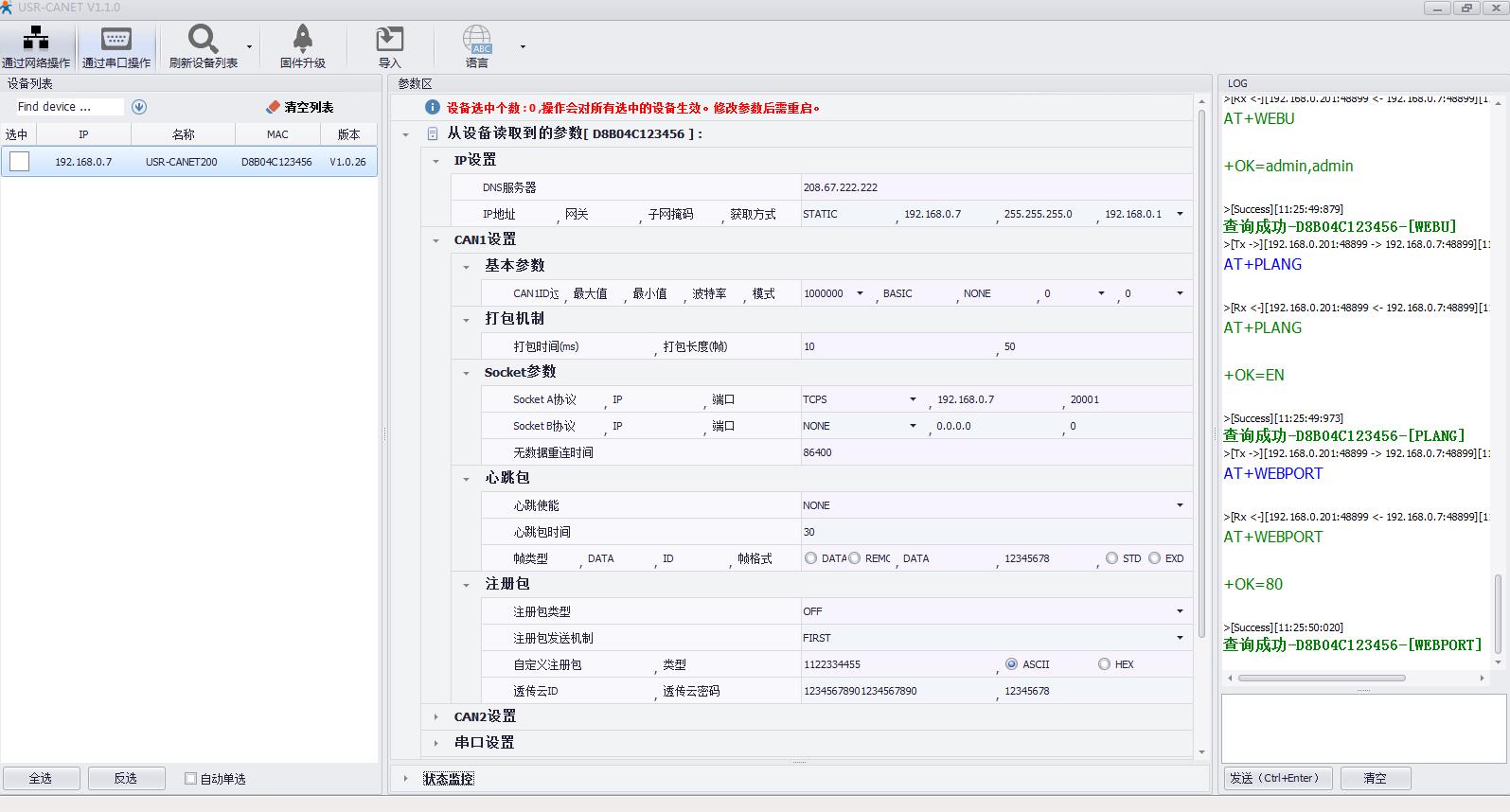

用CANET200设置软件网络搜索，读取参数。
三、数据传输调试：

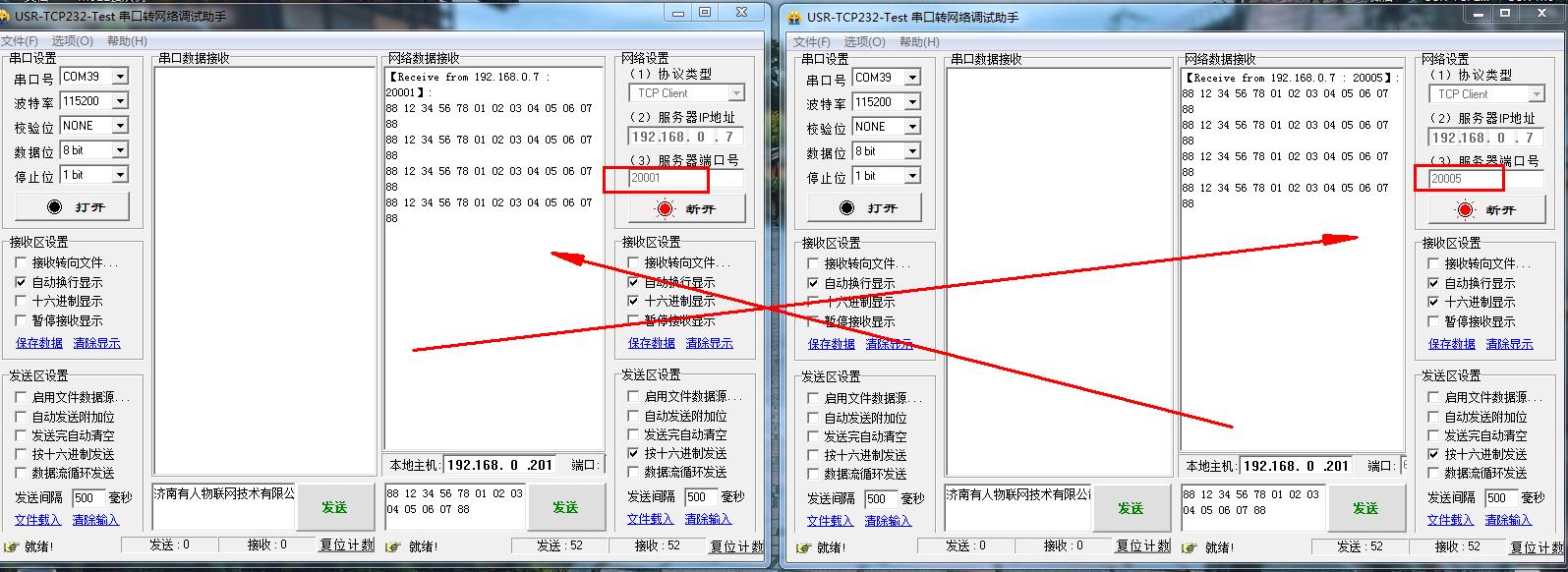

在电脑下载，并安装打开2个USR-TCP232-TEST 串口网络助手。
CAN1默认是TCP server模式，本地端口20001
CAN2默认是TCP server模式，本地端口20005
两个网络助手做TCP client，分别和两个CAN口去建立TCP连接。
网络助手勾选十六进制显示，然后按照十六进制发送13字节CAN转以太网数据格式的数据。
可以实现两个网络端数据，通过CAN1和CAN2之间相互传输
