USR-GPRS232-734 连接有人云实现与虚拟串口数据透传
2020-11-02


  一、说明

  1、基础资料

  DTU (GPRS DTU) 说明书

  734 软件设计手册

  设置软件

  虚拟串口下载地址

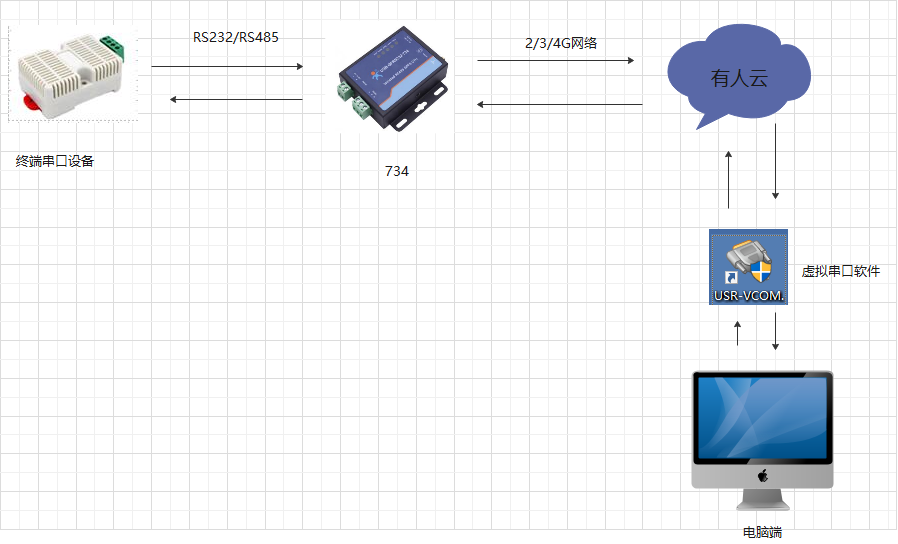

  2、硬件连接拓扑图



  二、配置步骤

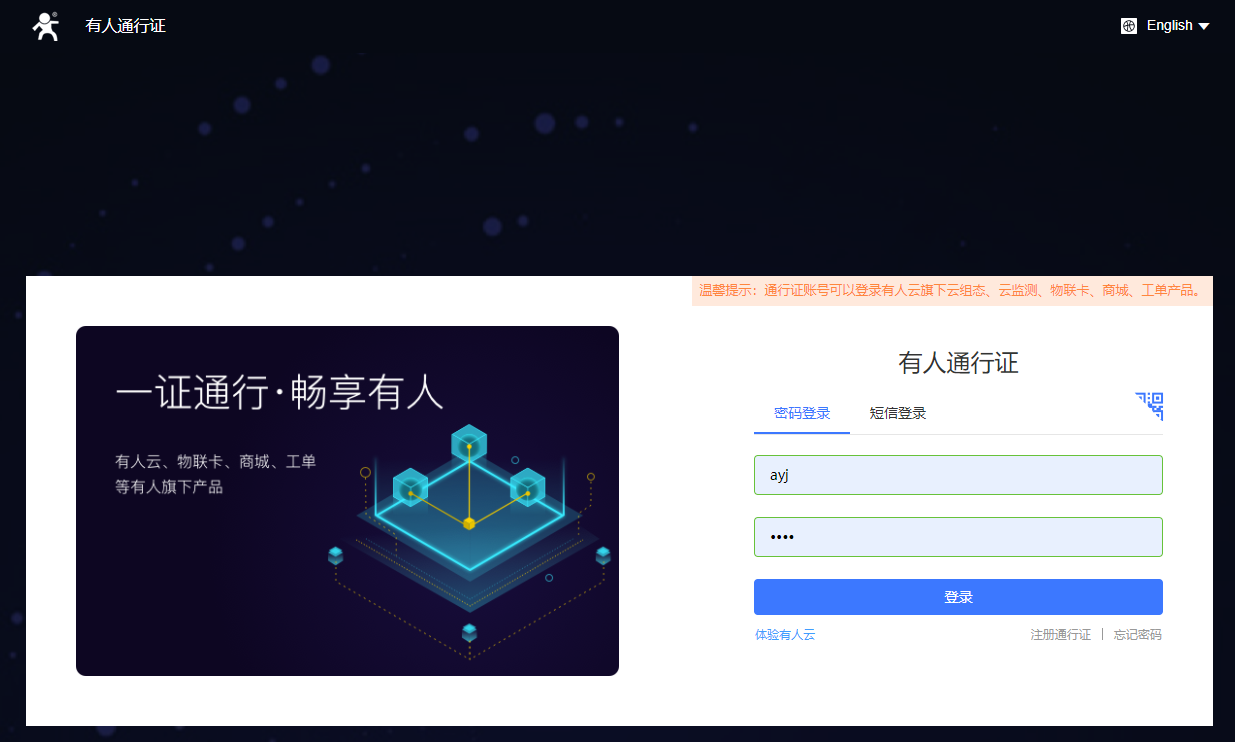

  1、登录有人云(如果没有账号先注册通行证)

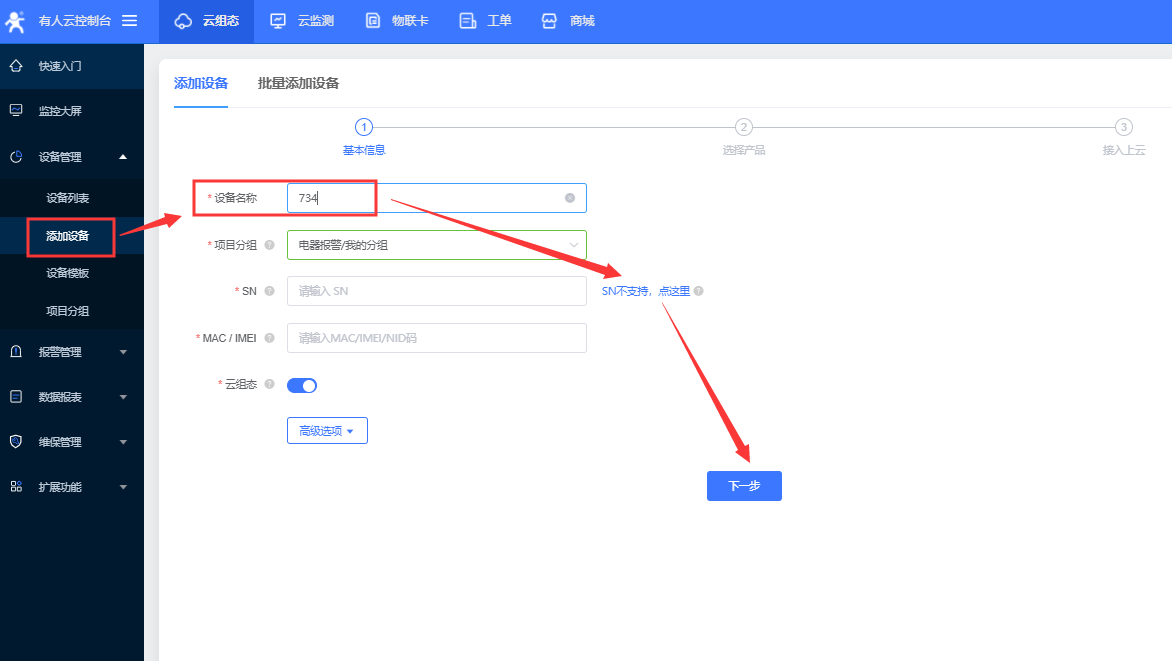

  2、添加设备

  有人云以设备ID方式添加,ID是系统自动生成的

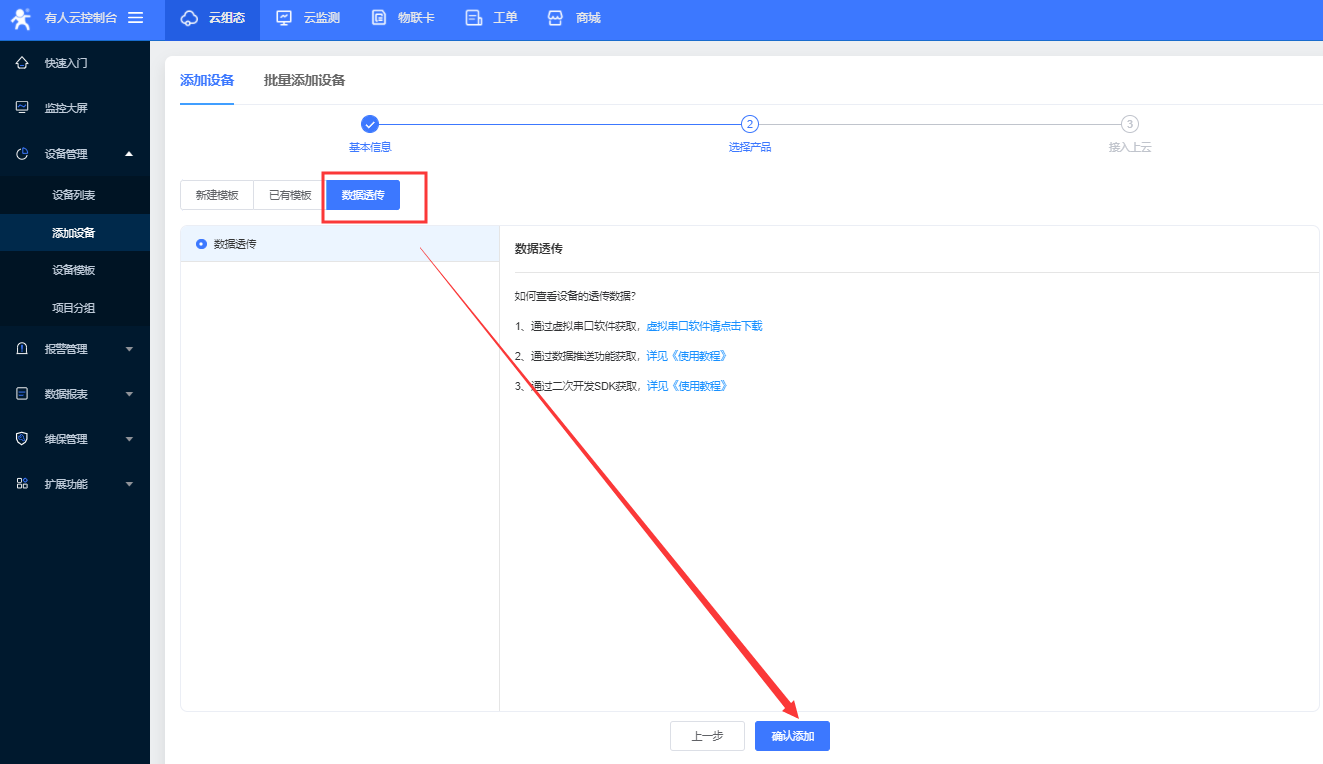

  添加步骤如图:







  同样的方式再添加一个虚拟串口

  3、DTU参数配置

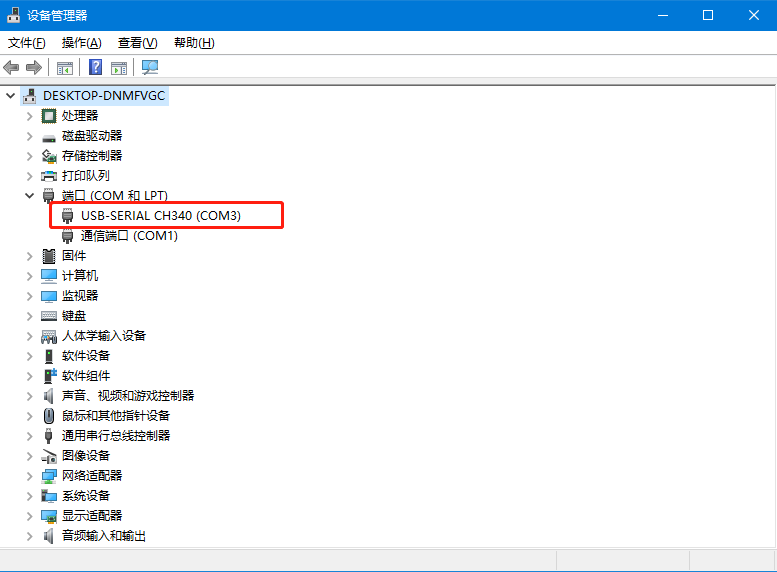

  (1)在设备管理器查看串口号

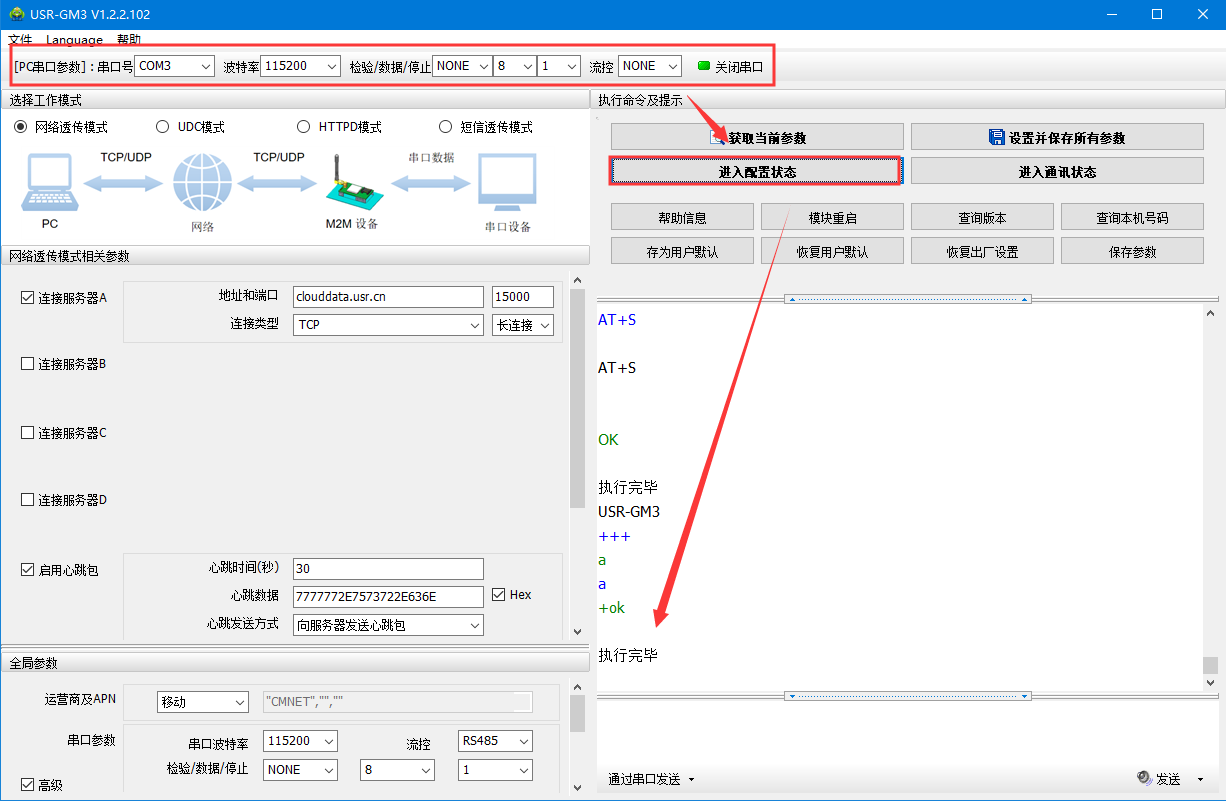

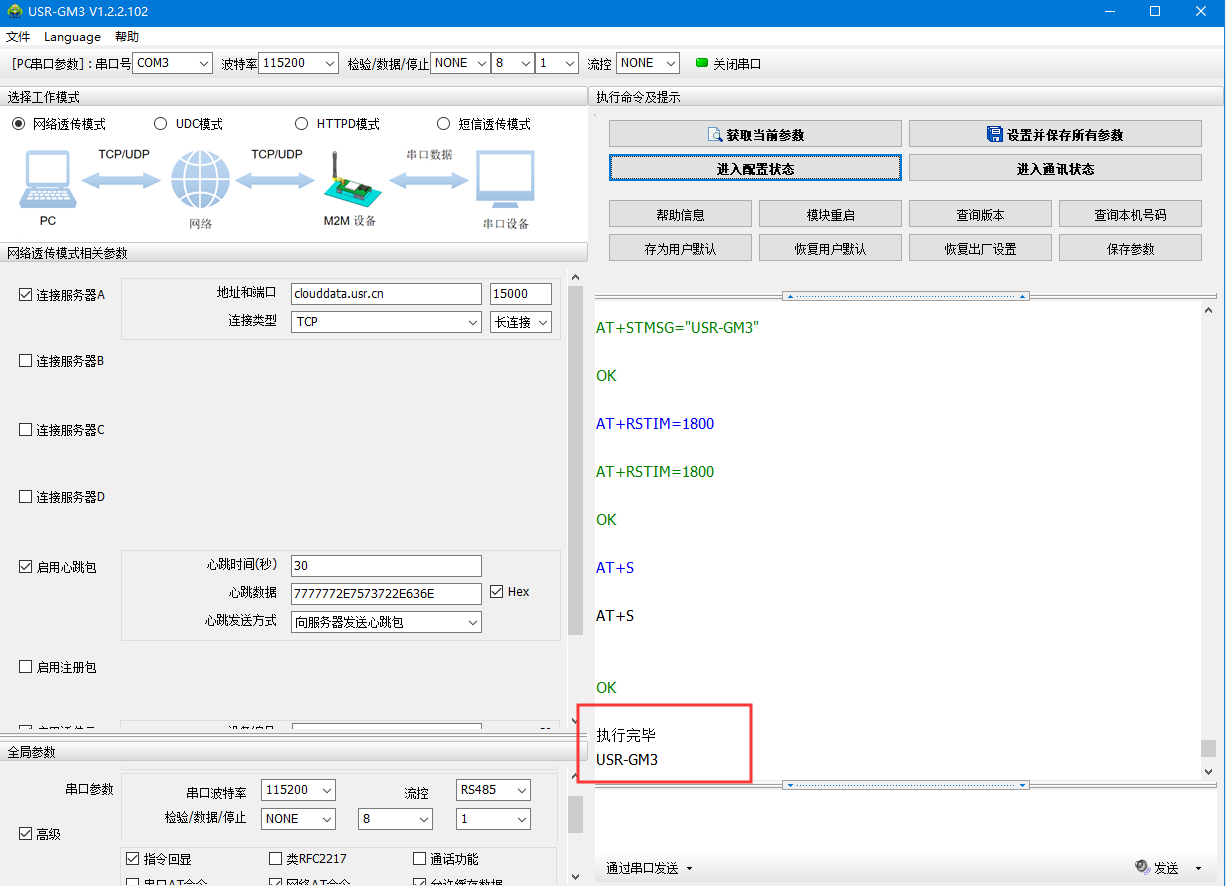

  (2)默认串口参数115200 N 8 1,打开串口——进入配置状态——返回OK说明进入配置状态成功

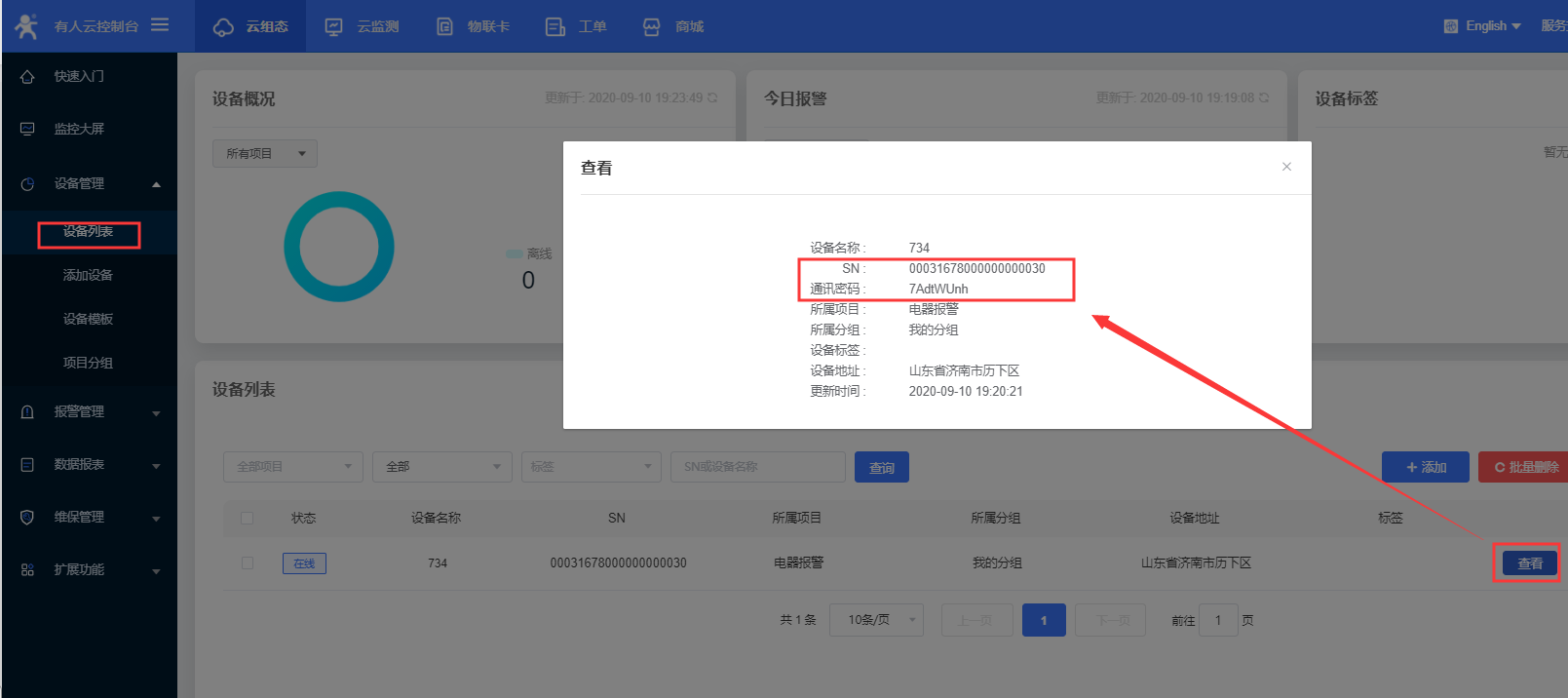

  (3)设置有人云的地址:clouddata.usr.cn 端口15000;在有人云查看设备编号和通讯密码,SN即设备编号,将SN和通讯密码分别复制到设备软件的设备编号和通讯密码;





  (4)返回开机信息说明设备启动成功

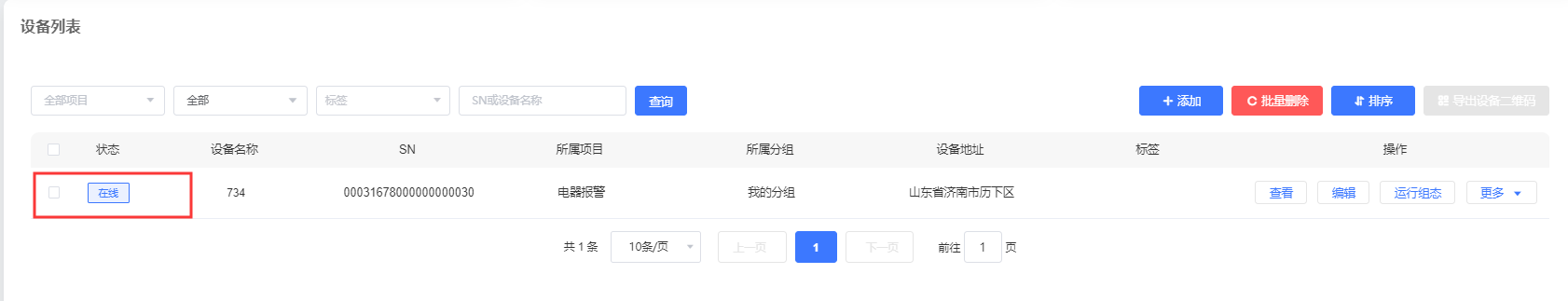

  (5)有人云可以看到设备在线



  4、虚拟串口配置

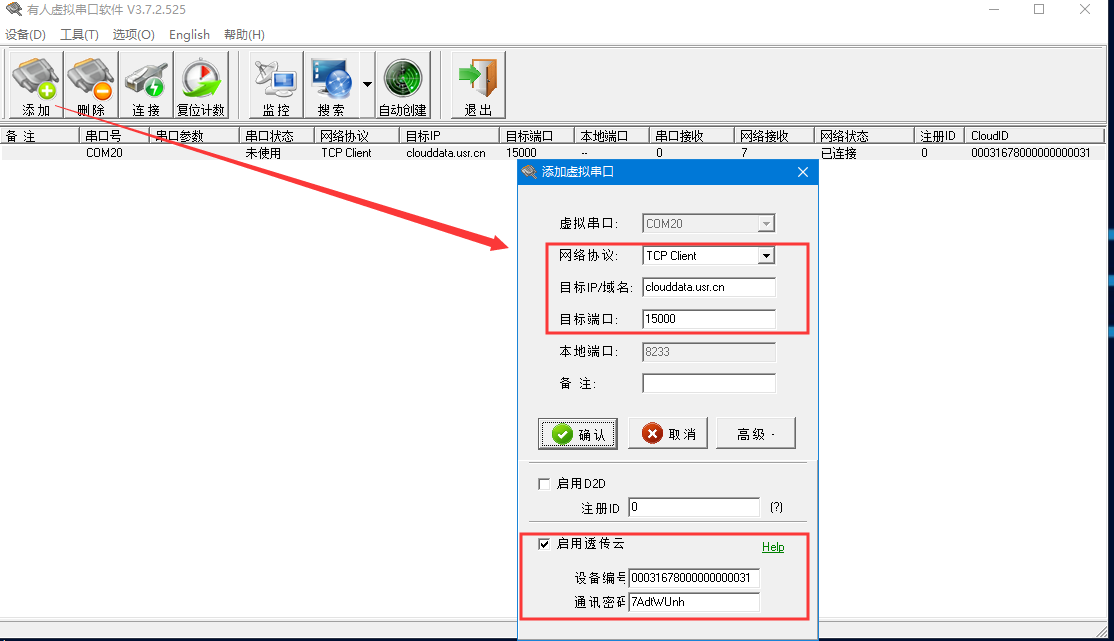

  点击添加——选择虚拟串口号——网络协议tcp client ——目标IP/域名clouddata.usr.cn——端口15000——启用透传云——将云端生成的虚拟串口的设备编号和通讯密码复制到参数区,点击确认;可以看到虚拟串口在有人云上线

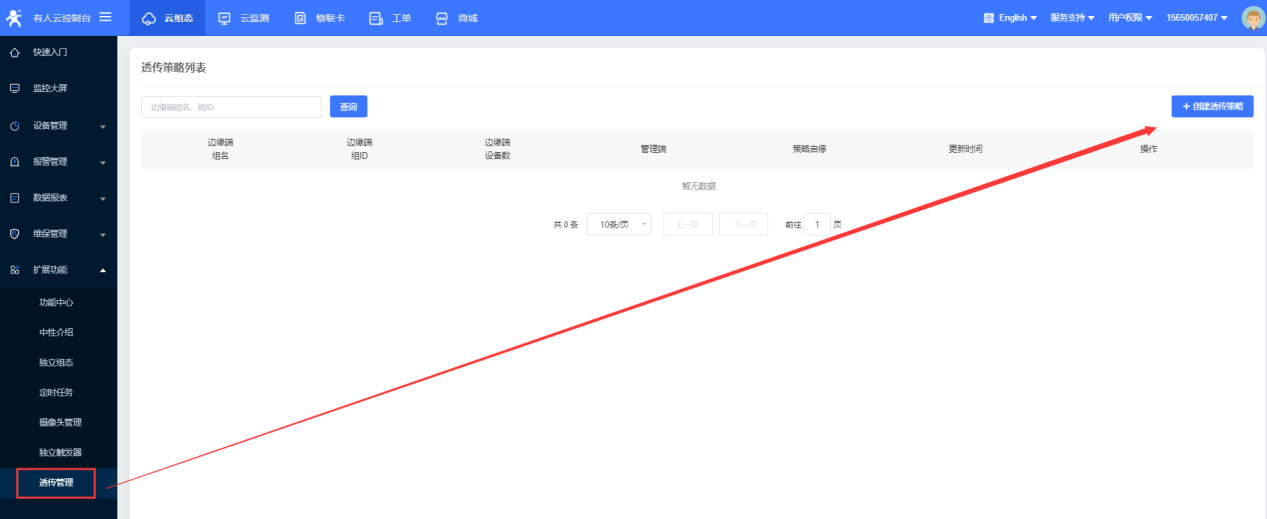

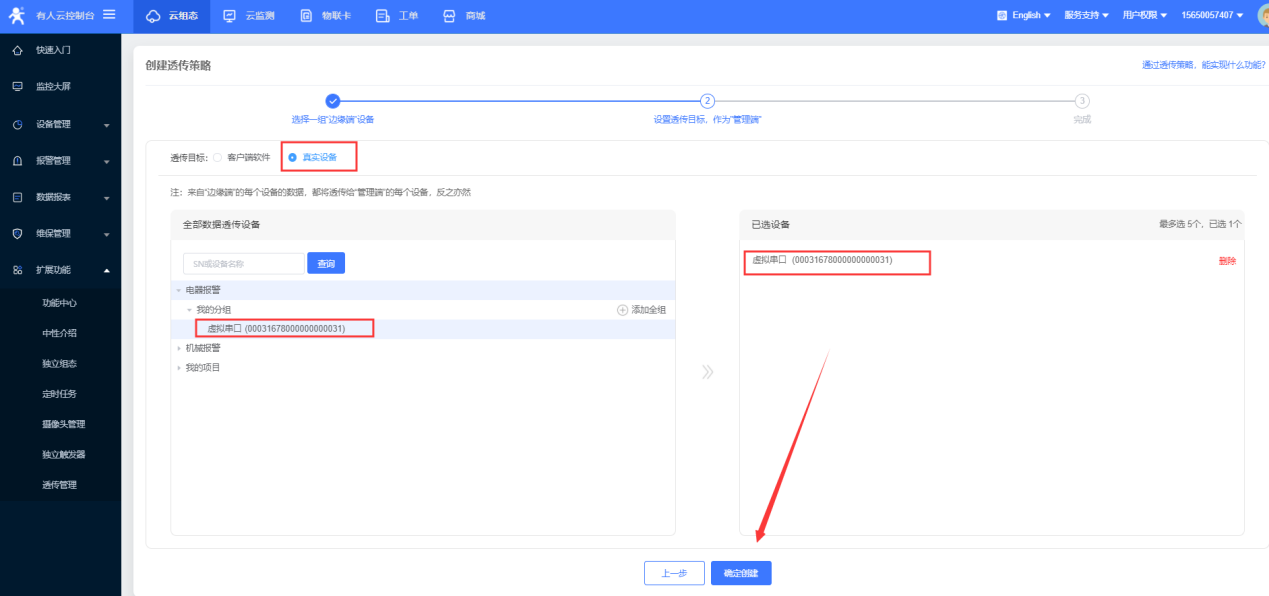

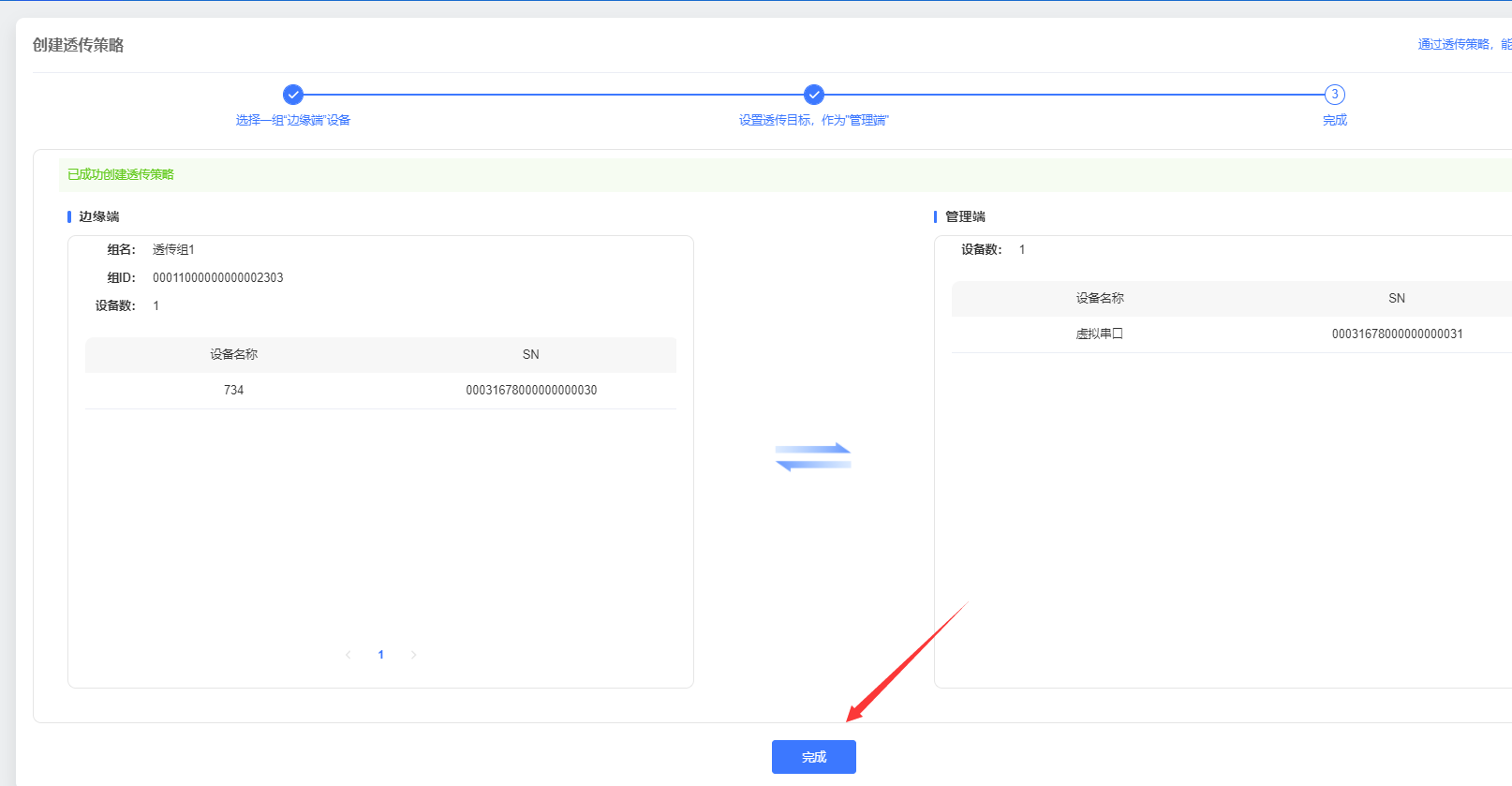

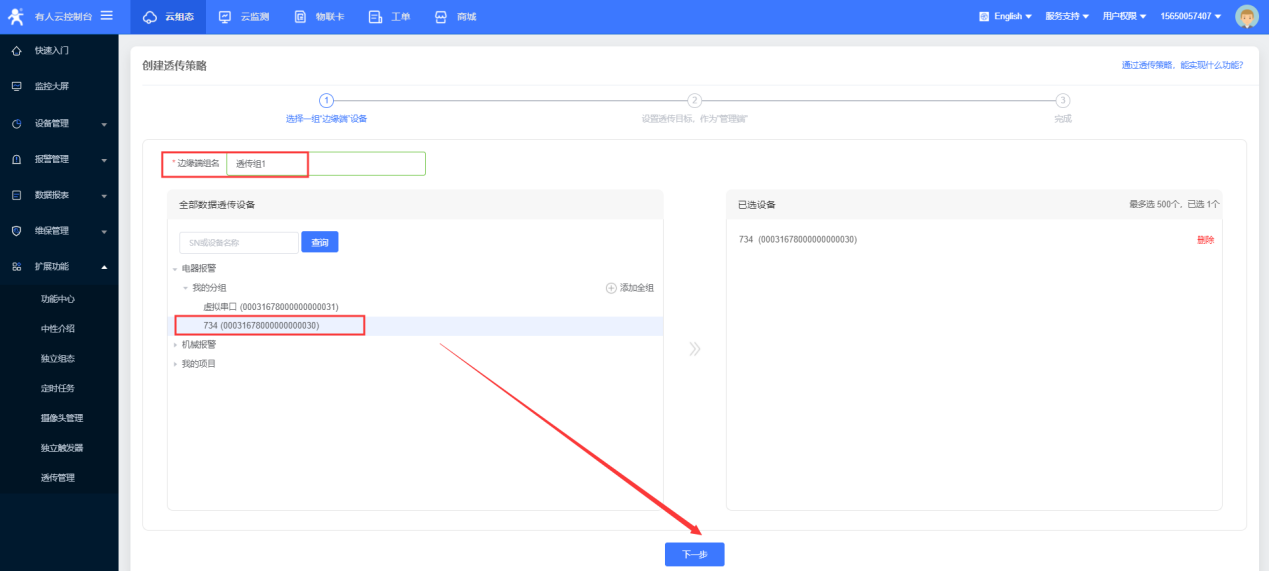

  5、创建透传策略

  如果拓展功能中没有透传管理需要首先在功能中心开通此功能









  6、数据透传测试

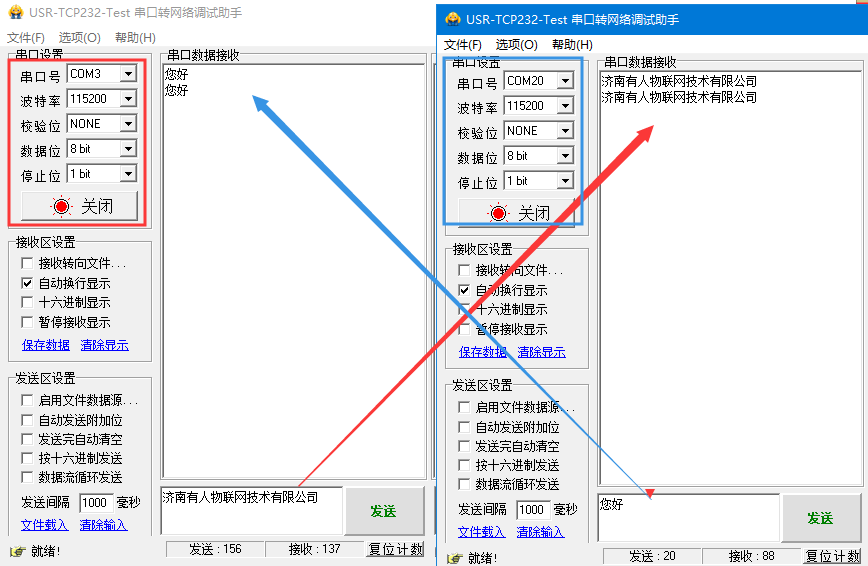

  打开两个USR-TCP232-TEST网络助手,左侧串口部分用COM3和虚拟串口COM20打开,串口参数和734设置一致。

  然后用USR-TCP232-TEST测试串口和虚拟串口之间的数据传输。

  注意:485是半双工,不能双向同时发数据。
