首页 > 产品中心 > 蓝牙模块 > WH-BLE103

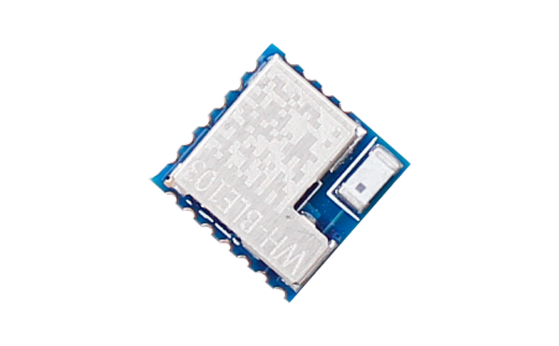

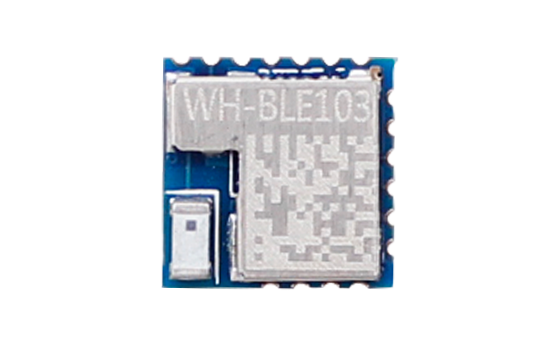

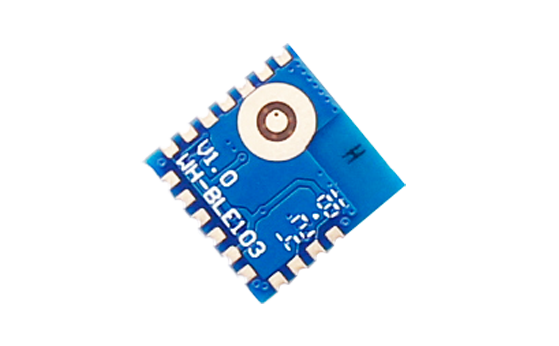

小体积蓝牙模块 WH-BLE103

主从一体 | 硬币大小 | 工业级 | 低功耗

WH-BLE103是一款小体积、工业级蓝牙模块，实现UART转蓝牙透传功能；兼容USR-BLE101封装引脚；支持BLE4.2协议并向下兼容；拇指大小，方便嵌入开发使用；主从一体，快速切换；支持串口AT、透传AT指令配置方式；支持1对多广播；支持Mesh组网；支持远距离传输，模块对传可达60米。

ble模块-ble蓝牙模块-低功耗蓝牙模块

WH-BLE103与USR-BLE101封装引脚兼容，相较而言，增加3个pin脚硬件资源。

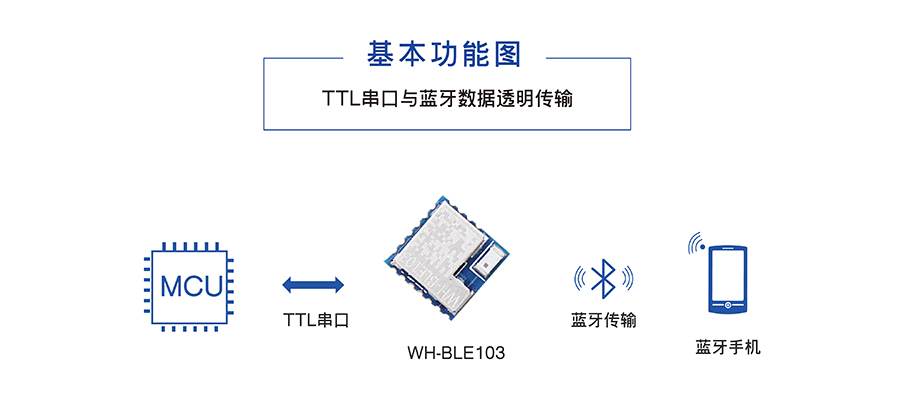

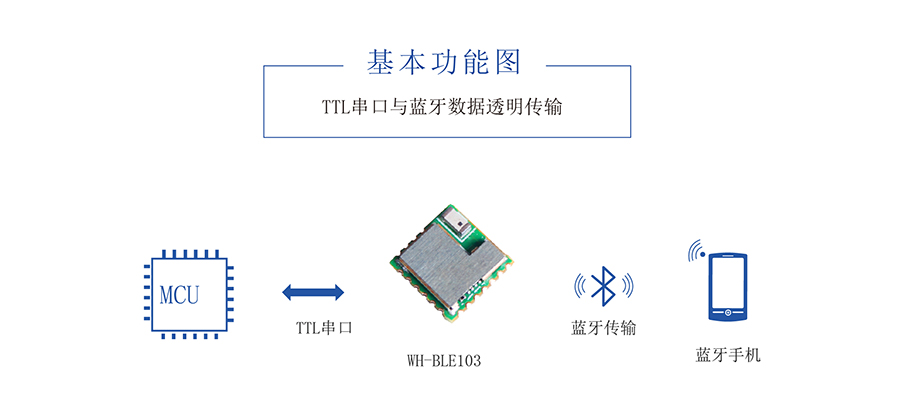

小体积BLE蓝牙模块基本功能

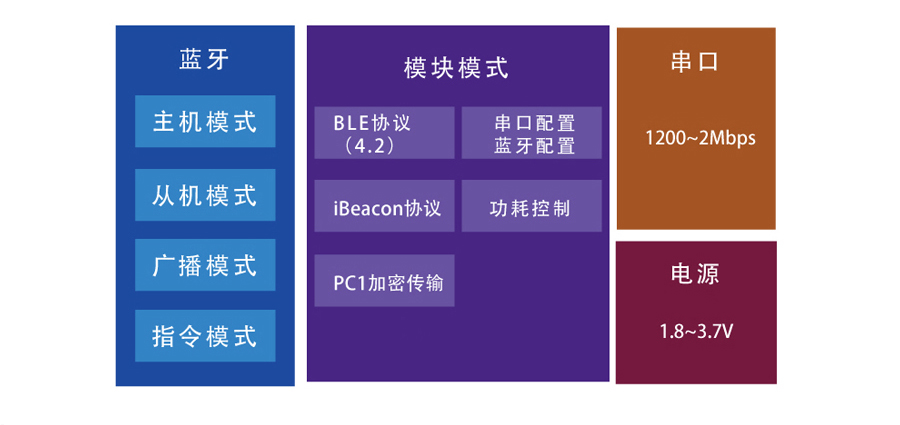

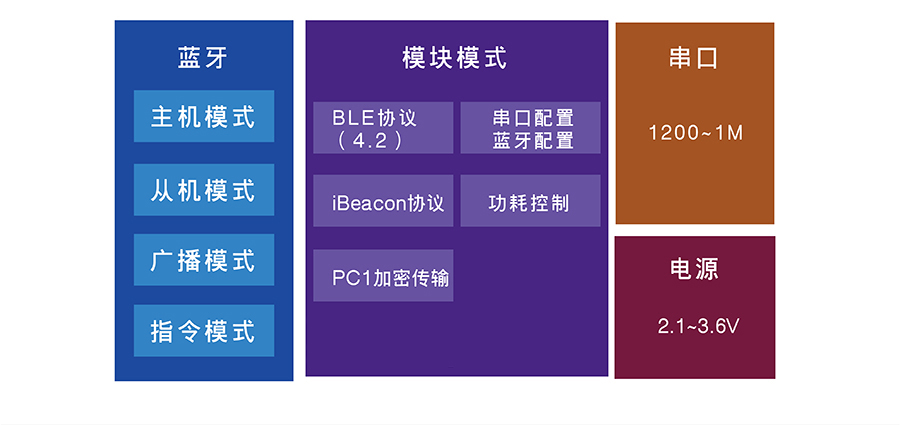

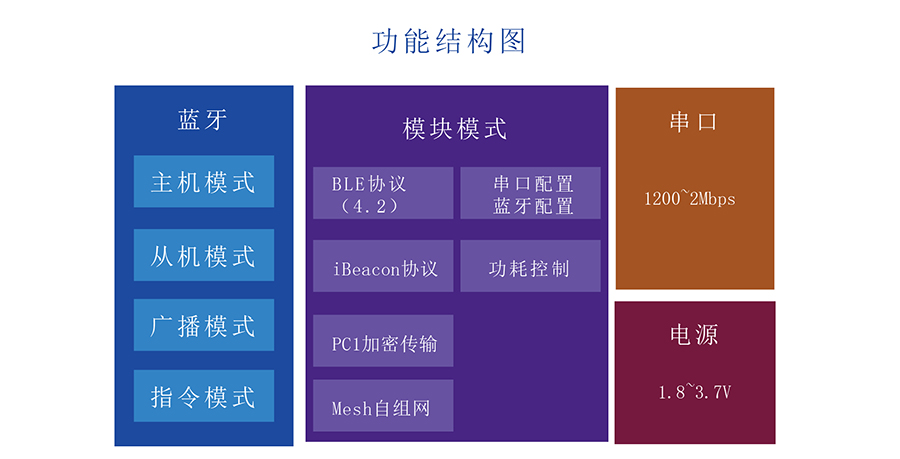

功能结构图

小体积BLE蓝牙模块的功能结构图

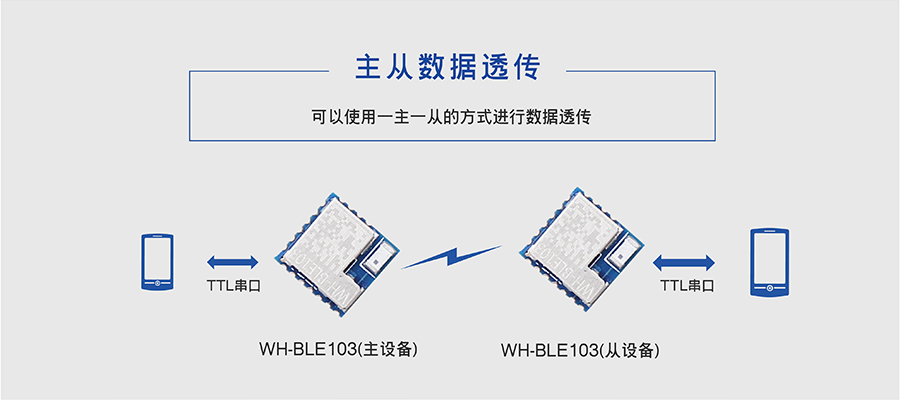

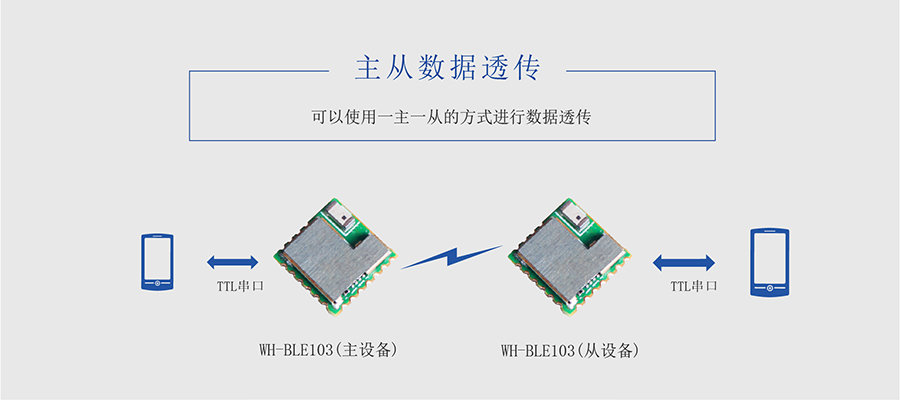

小体积BLE蓝牙模块的主从数据透传

小体积BLE蓝牙模块的功耗参数

小体积BLE蓝牙模块的工业级设计

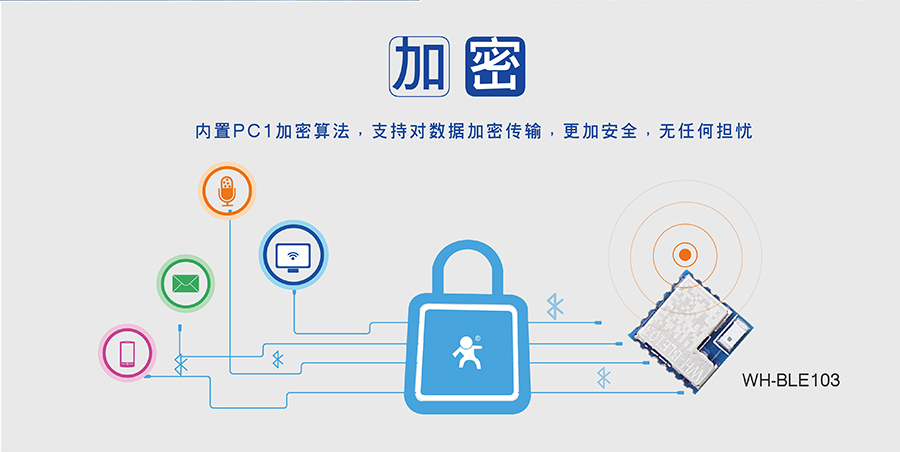

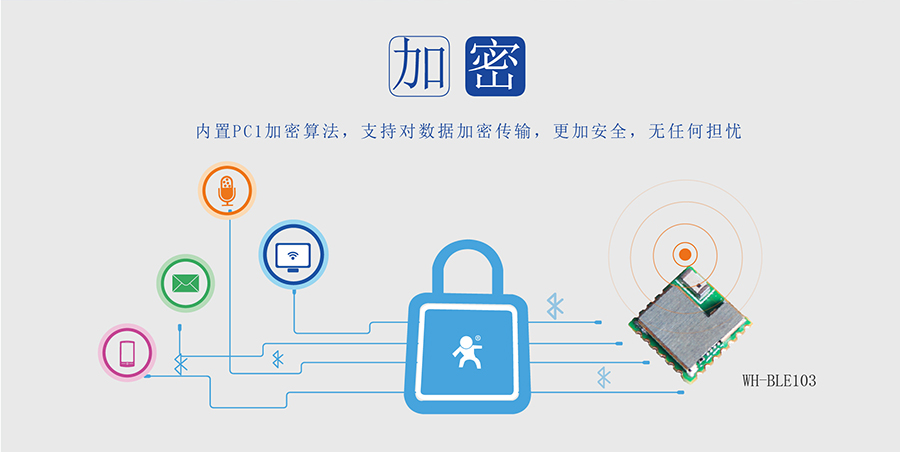

小体积BLE蓝牙模块的加密功能

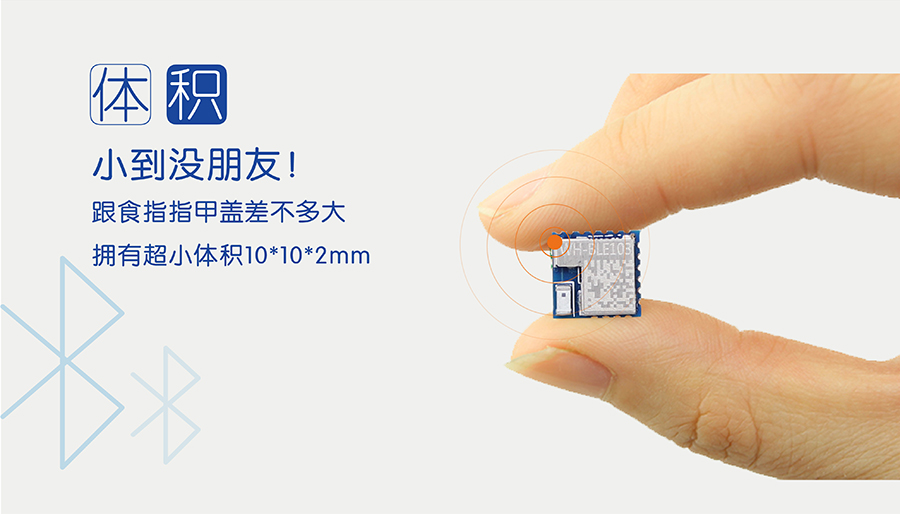

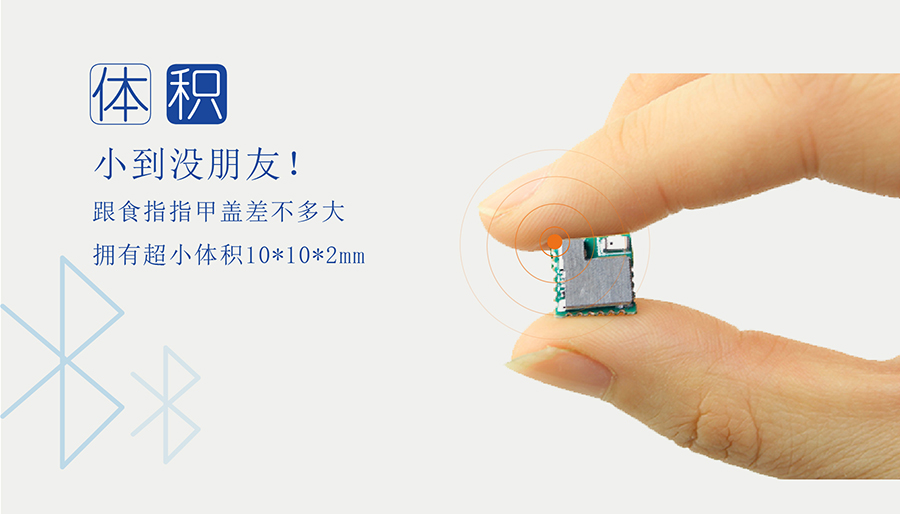

小体积BLE蓝牙模块的体积大小以及尺寸说明

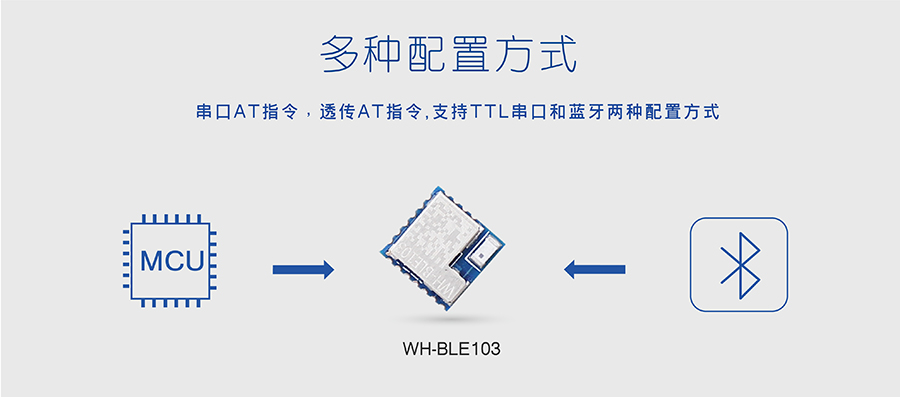

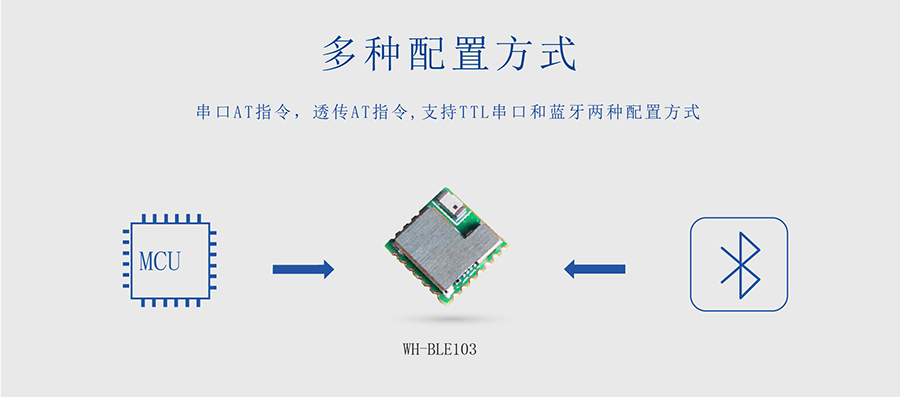

小体积BLE蓝牙模块的多种配置方式

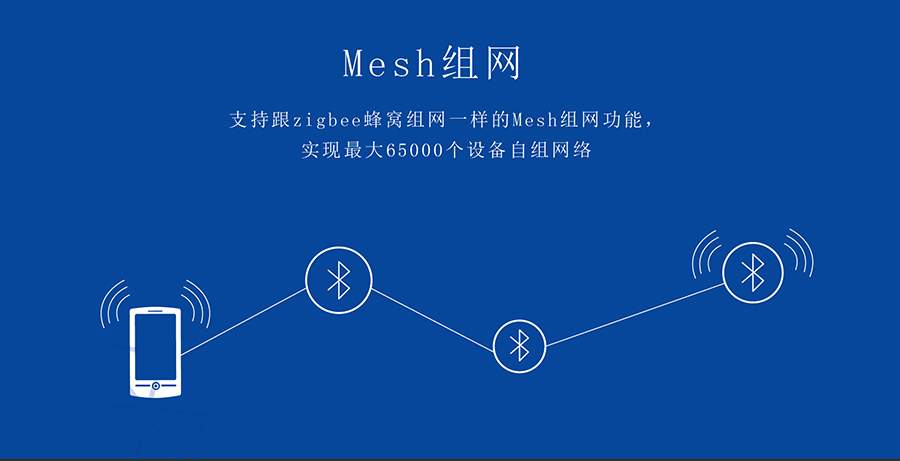

小体积BLE蓝牙模块Mesh组网方式

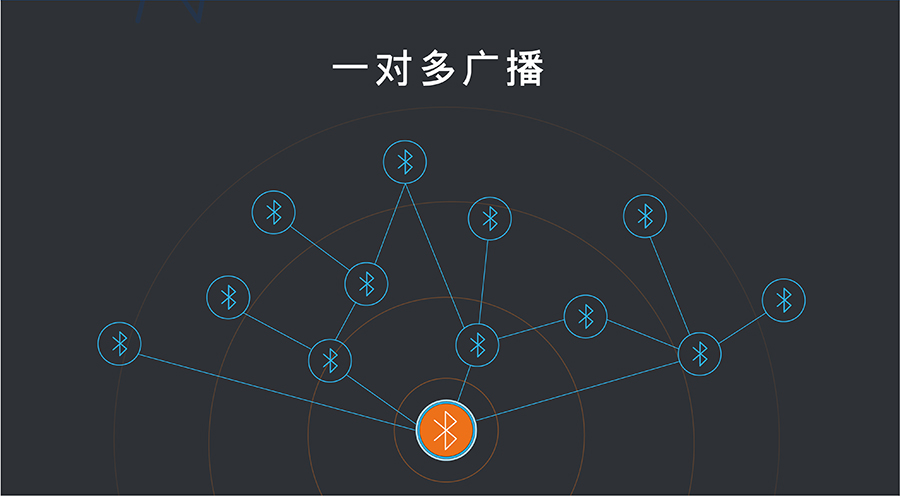

小体积BLE蓝牙模块的一对多广播

小体积BLE蓝牙模块的内置iBeacon

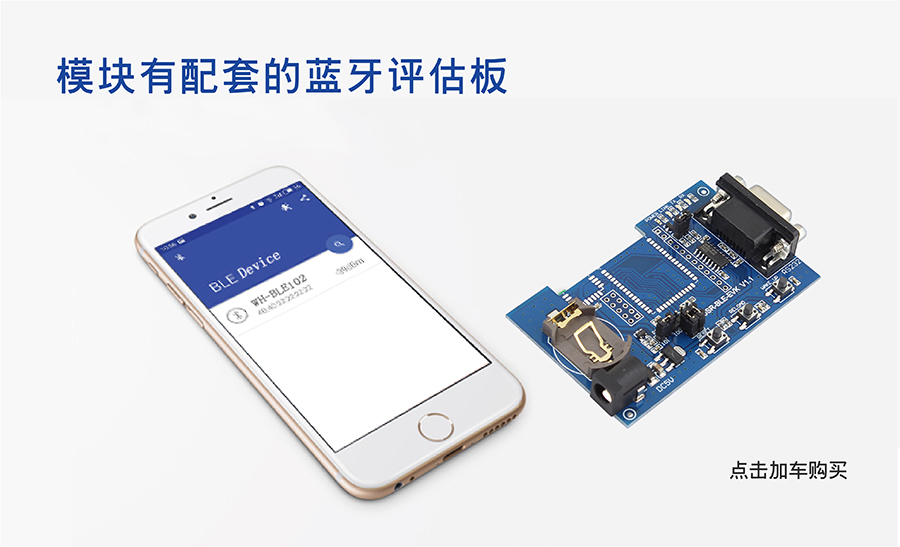

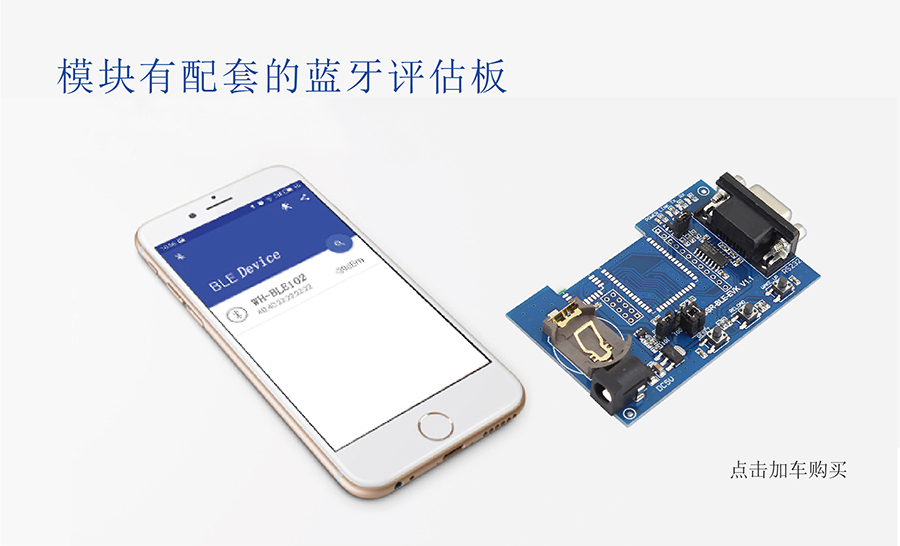

小体积BLE蓝牙模块的配套套餐

小体积BLE蓝牙模块的遥控器应用

小体积BLE蓝牙模块的数据麻烦

小体积BLE蓝牙模块的近距离仪表读数

小体积BLE蓝牙模块的蓝牙多点定位应用

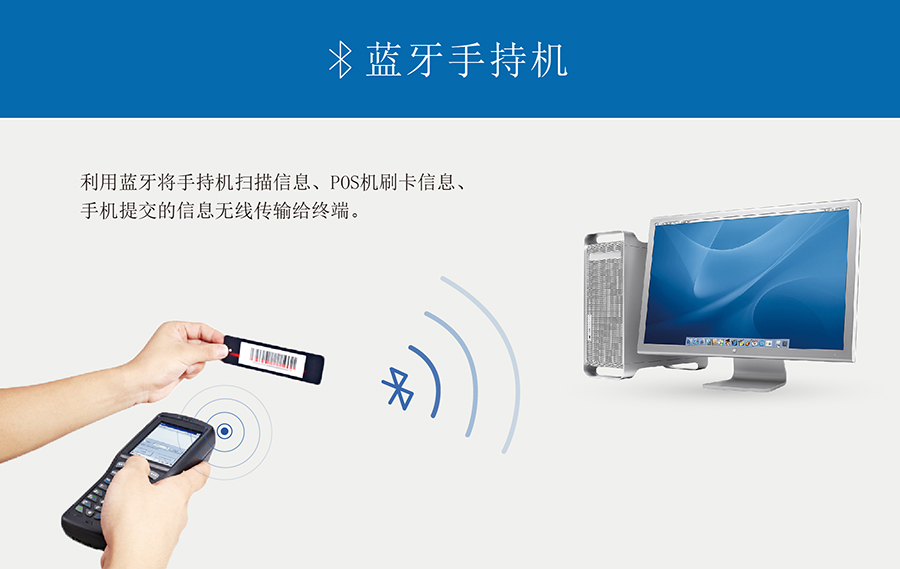

小体积BLE蓝牙模块的蓝牙手持机应用

标签蓝牙模块

分类	项目	指标
无线参数	无线标准	802.15.1
	蓝牙规范	V4.2
	频率范围	2.402GHz-2.480GHz
	发射功率	-19dBm至+8dBm
	发射功率	用户可通过AT指令配置
	接收灵敏度	-78dBm
	天线选项	外置：RF引脚
	天线选项	内置：板载天线
硬件参数	数据接口	UART：1200bps– 1Mbps

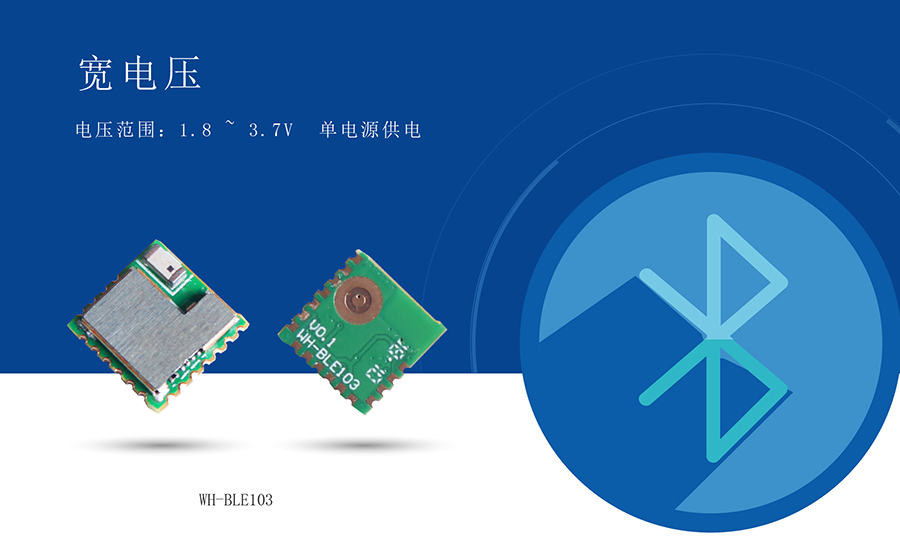

	工作电压	1.7V~3.6V
	工作电流	500nA~10mA
	工作温度	-40℃- 85℃
	存储温度	-40℃-85℃
	尺寸	10×10×2(mm)
软件参数	设备类型	主设备/从设备
	安全机制	128位AES引擎
	数据加密	PC1加密
	工作模式	主设备模式，从设备模式，广播模式，Mesh组网
	设置命令	AT+命令结构
	用户配置	串口AT命令，透传AT指令
	客户应用软件	支持客户定制应用软件
